项目名称：宜兴四季半岛酒店

设计单位：无锡澳中艾迪艾斯建筑设计有限公司

项目地点：江苏无锡·宜兴

落地时间：2022年

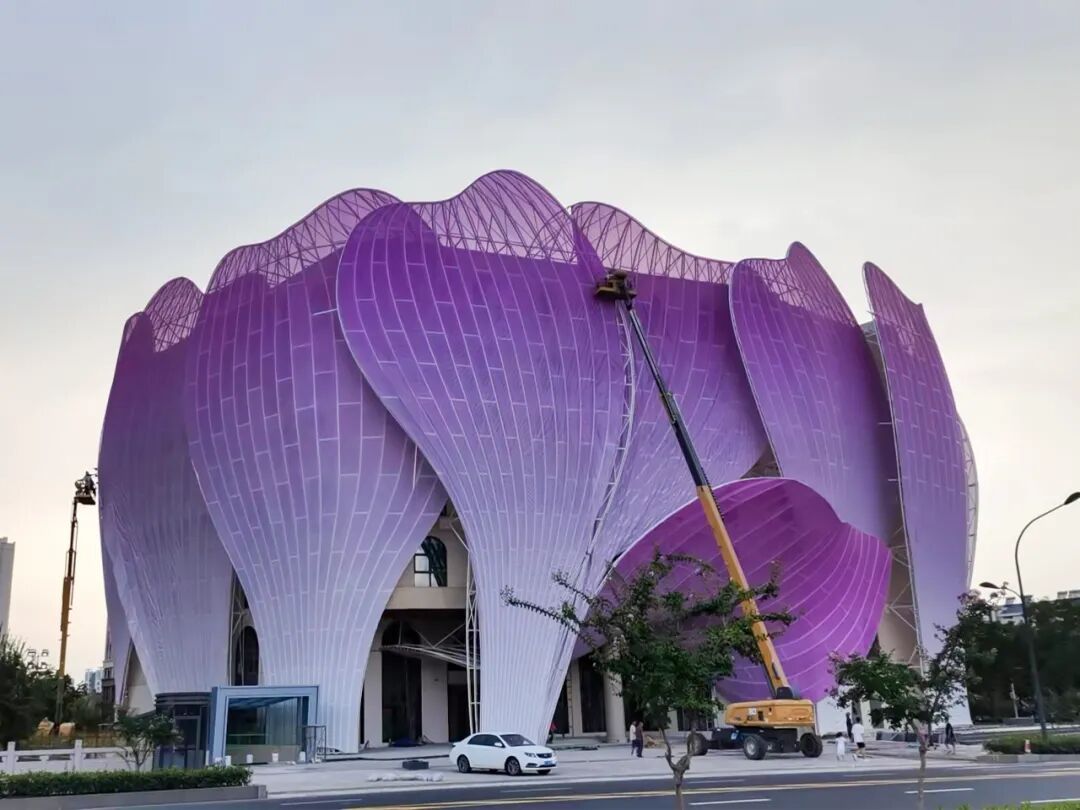

宜兴四季半岛酒店外立面是由13片巨型花瓣形曲面组成的，每一片巨型曲面高度均超过30米，宽度超过10米。这些巨型“花瓣”如何落地是这个项目最具挑战性的一点。

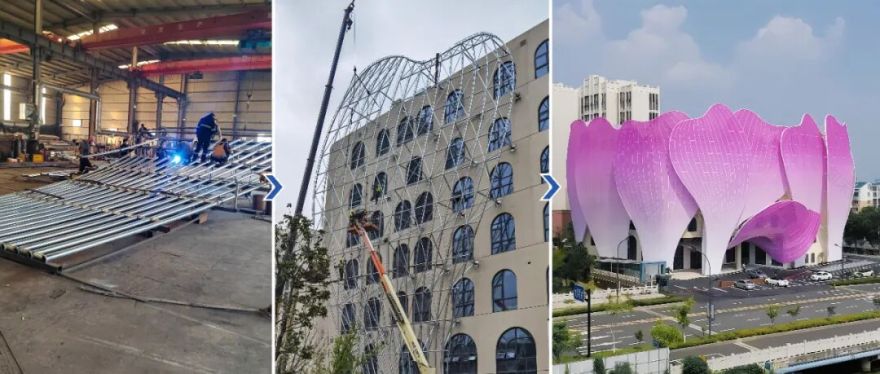

我们以一片“花瓣”为例介绍

工厂加工到现场安装的全流程。

01.

工厂加工

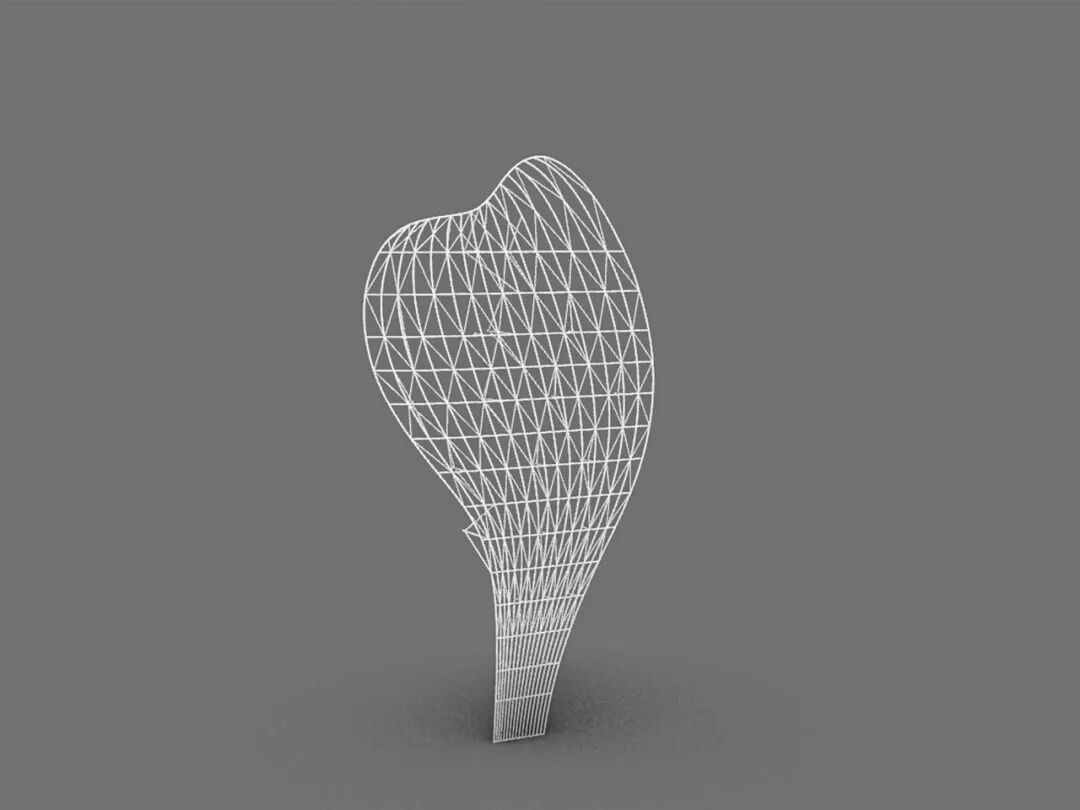

在数字模型中，它被解构为617根定制钢管，每根都有专属的空间坐标与弧度。

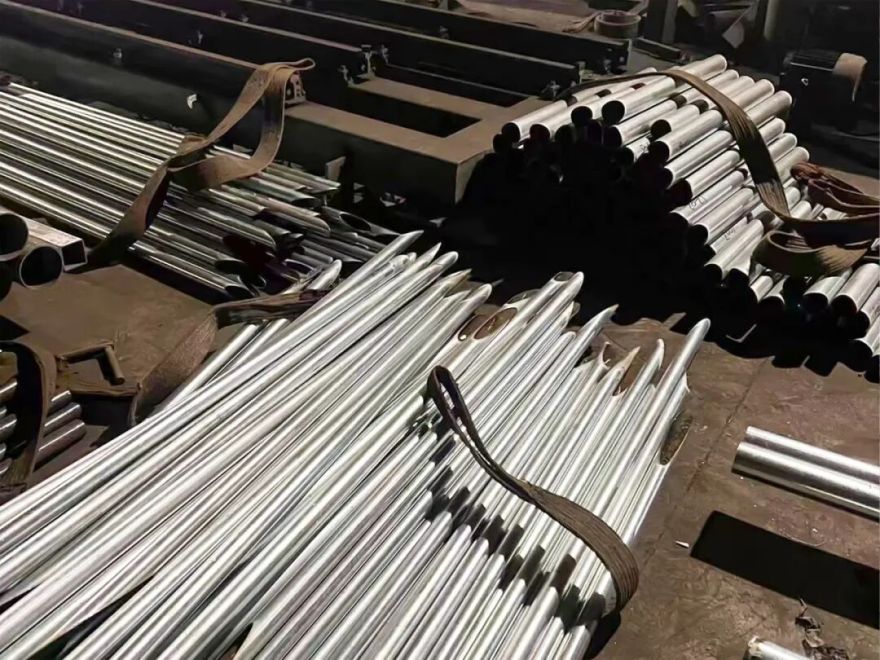

这些钢管被高精度数控机床切割，它们将在焊接车间按数字编号集结。

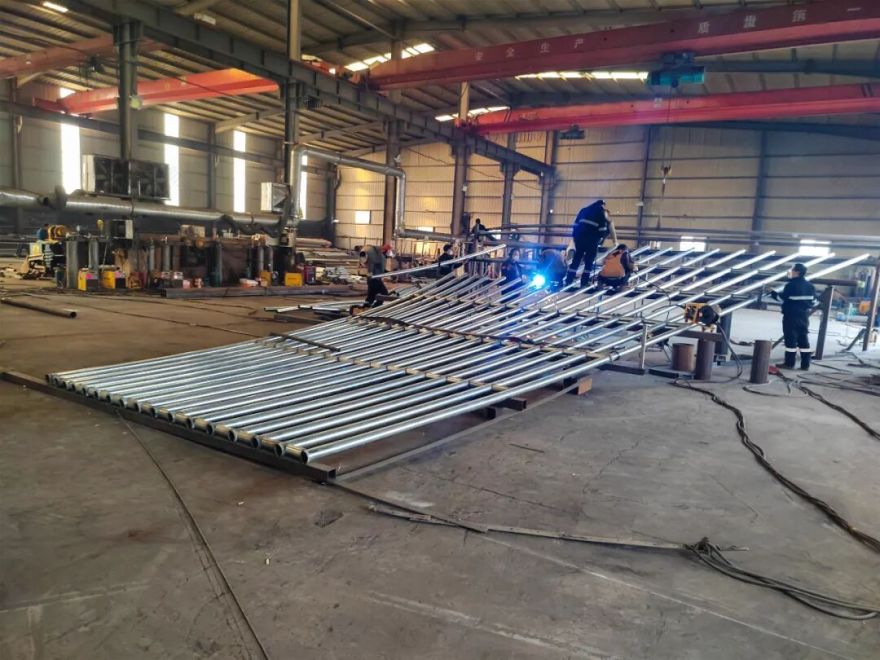

骨架从基准面开始生长：通过精准坐标定位的胎架，确保首层骨架的绝对水平定位。

钢架骨架从下到上，通过多个焊工的协同工作下，当单层曲率校准后，再向三维空间逐层拓展，就像为建筑编织骨骼网络。

02.

现场安装

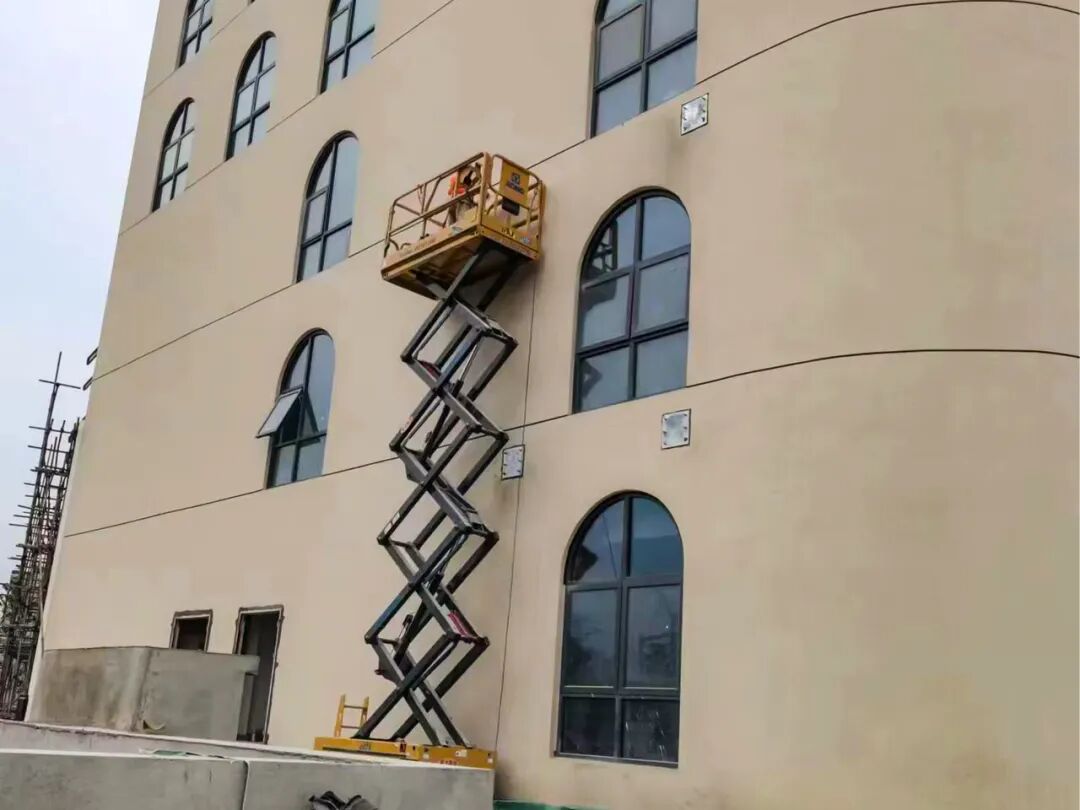

第一步：精准定位，打好基础。

 参数化设计的核心是精确。在外墙上毫米级定位每一个预埋钢板的位置。这些钢板，就是未来整个钢架骨架的“锚点”，它们的精度直接决定了最终形态能否完美呈现。每一块，都必须严丝合缝。

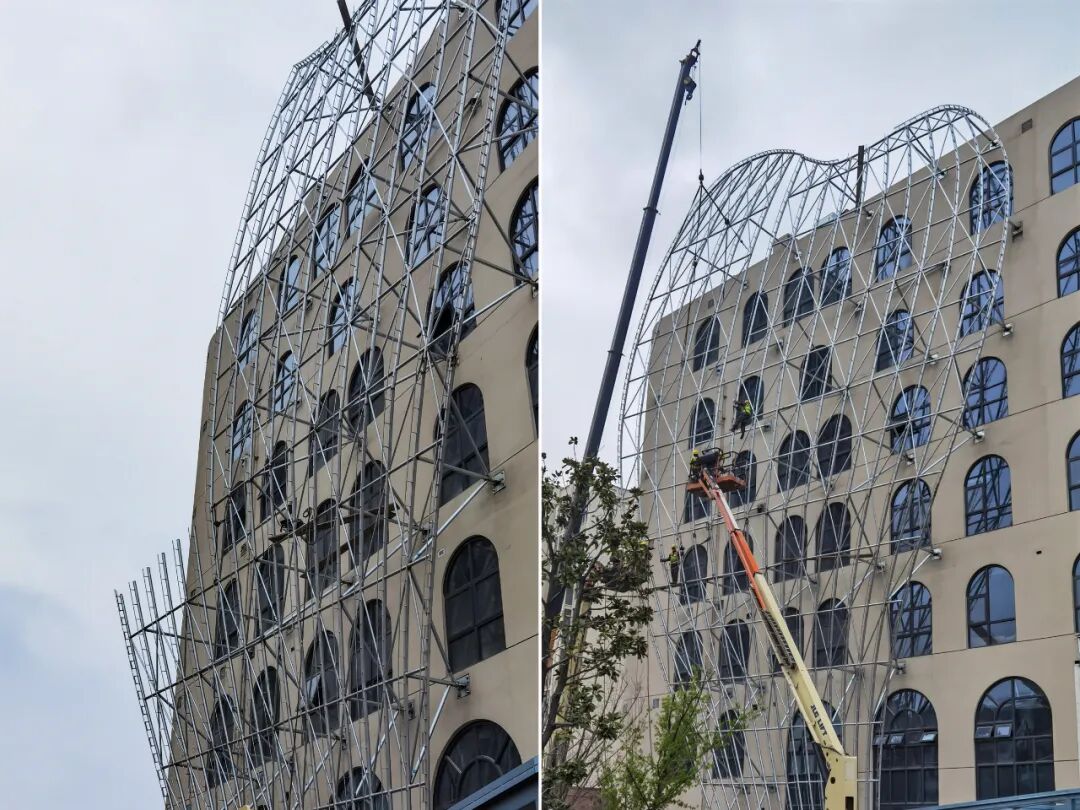

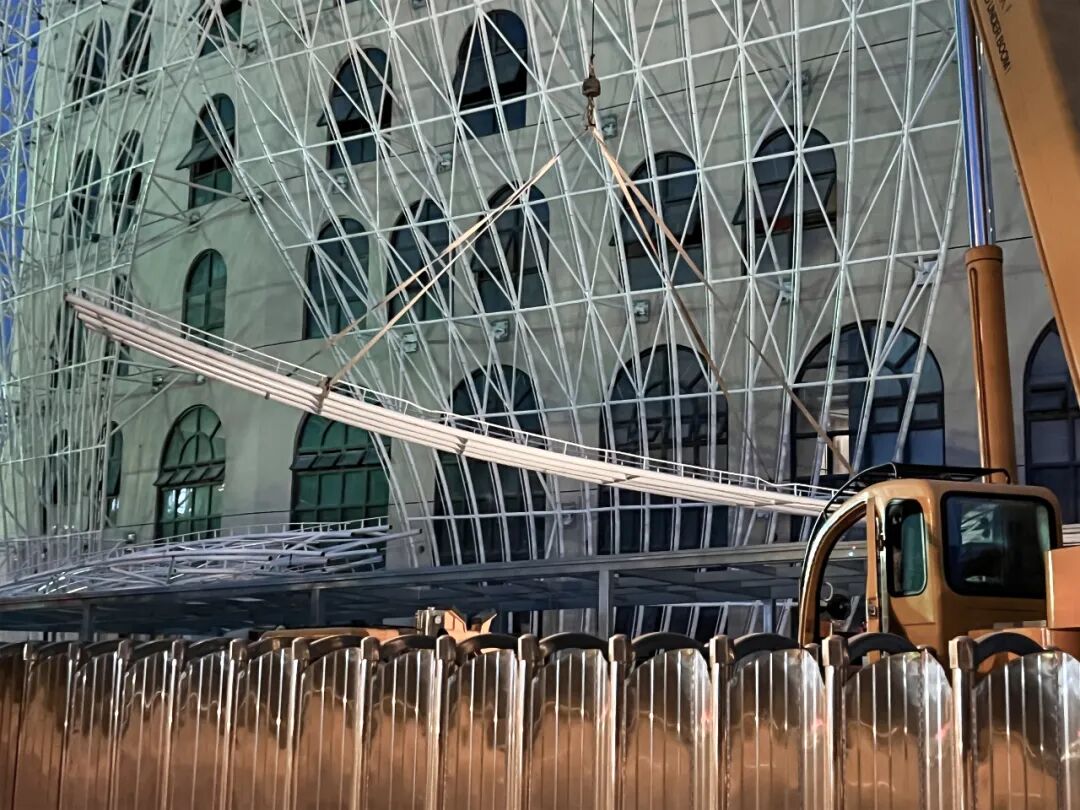

第二步：骨架飞天，分段合龙。

三十多米高，十多米宽

的骨架可不小。为了确保运输和安装的安全、精度，我们在工厂就将它参数化预制成了几段。运到现场后，像搭积木一样，从下至上，逐段吊装。

大型吊车稳稳地将每一段送到指定位置，经验丰富的焊工师傅在连接处进行精密焊接。这个过程，是对我们设计深化能力和现场协调能力的双重考验。

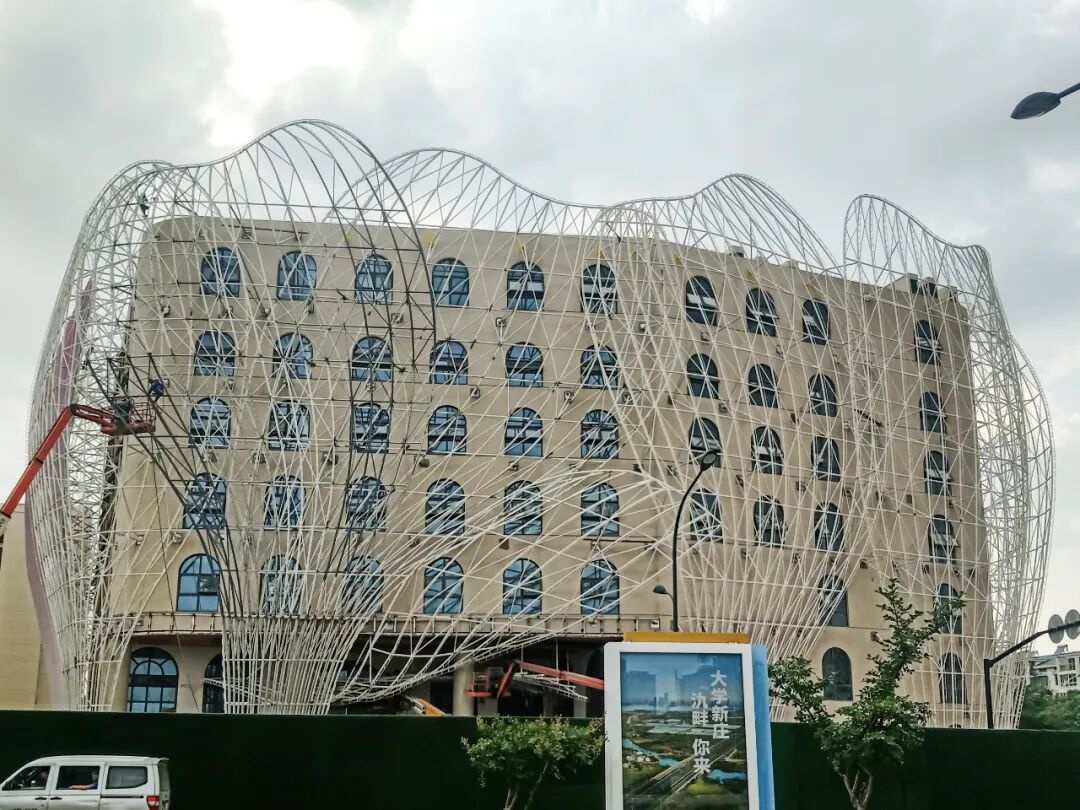

第三步：骨架落成，喷漆保护。

 整个钢架骨架已经完整地“拥抱”了建筑主体。流畅的线条，正是我们参数化设计的直接体现。为了确保长期耐久性和美观度，骨架表面会进行专业的喷漆处理。

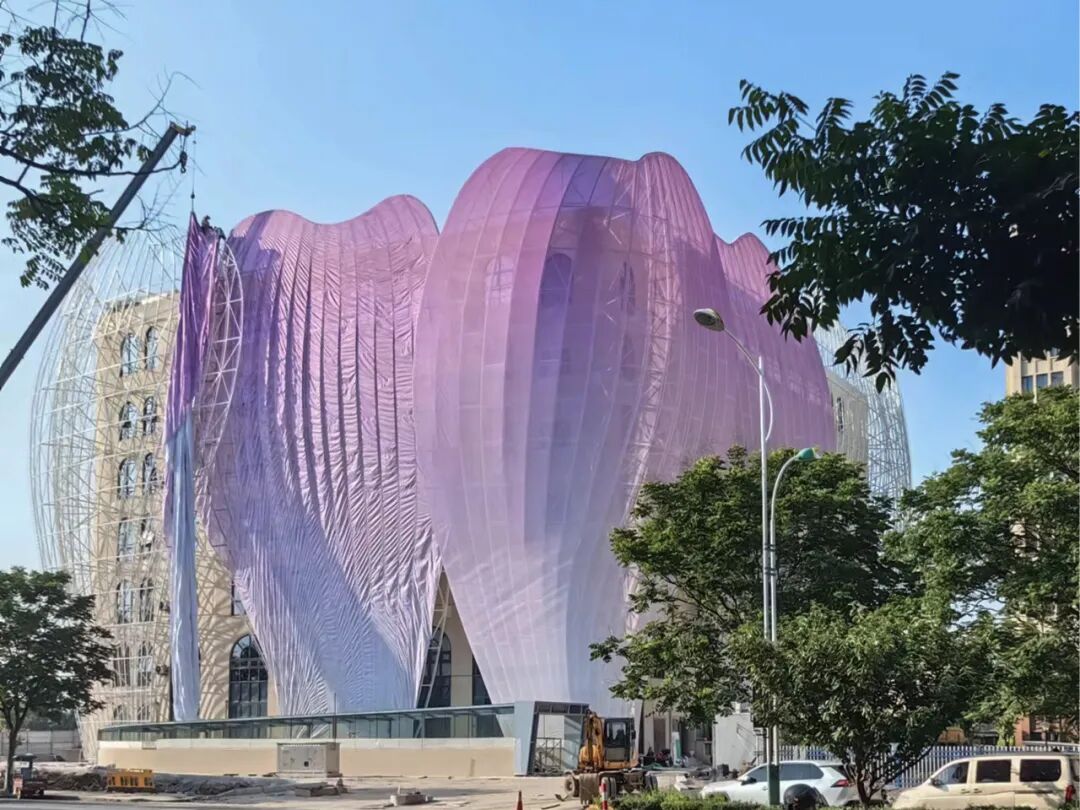

第四步：轻盈“皮肤”，高效披挂。

 主角登场——PET薄膜！这就是我们为建筑选择的“皮肤”。选择PET薄膜，不仅因为它轻盈透光、效果独特，更因为它安装上的巨大优势。

薄膜的安装过程操作起来相对便捷：展开、精准定位、张拉、固定在骨架上。这种高效的安装方式，显著缩短了工期，也更好地控制了整体项目成本，让复杂的设计也能高效落地。

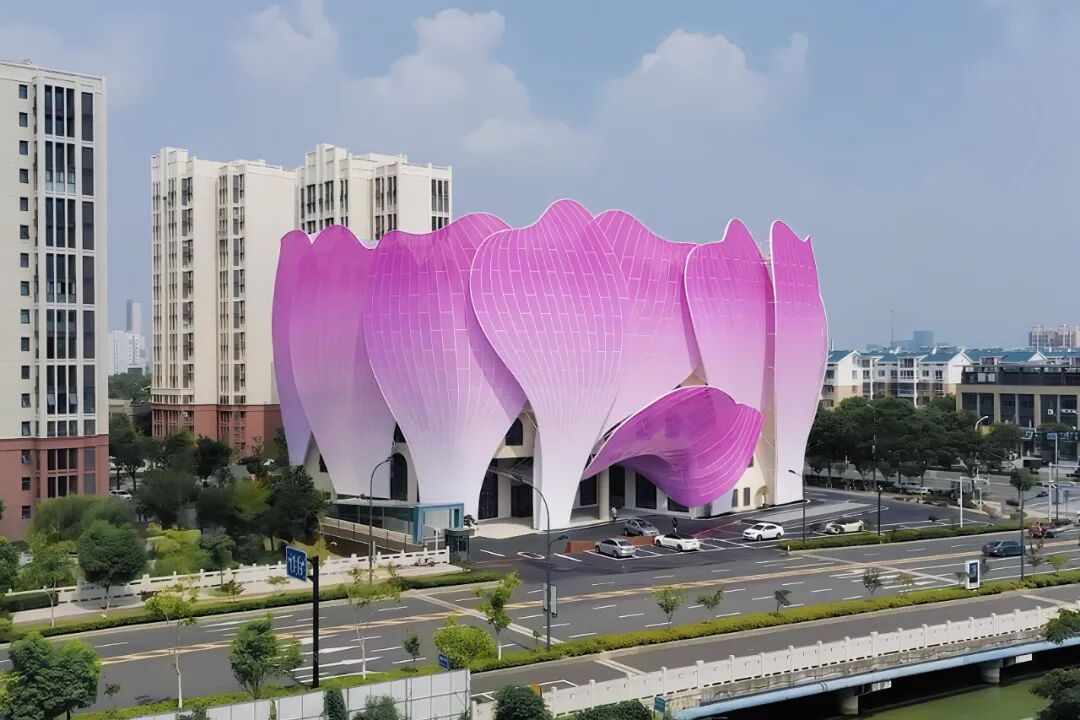

大功告成！用参数化思维，打造可落地的惊艳空间。我们专注的，就是把每一个先锋概念，都变成触手可及的现实。
