千帆竞发，向海而生：招商局太子湾裙房的参数化设计之旅

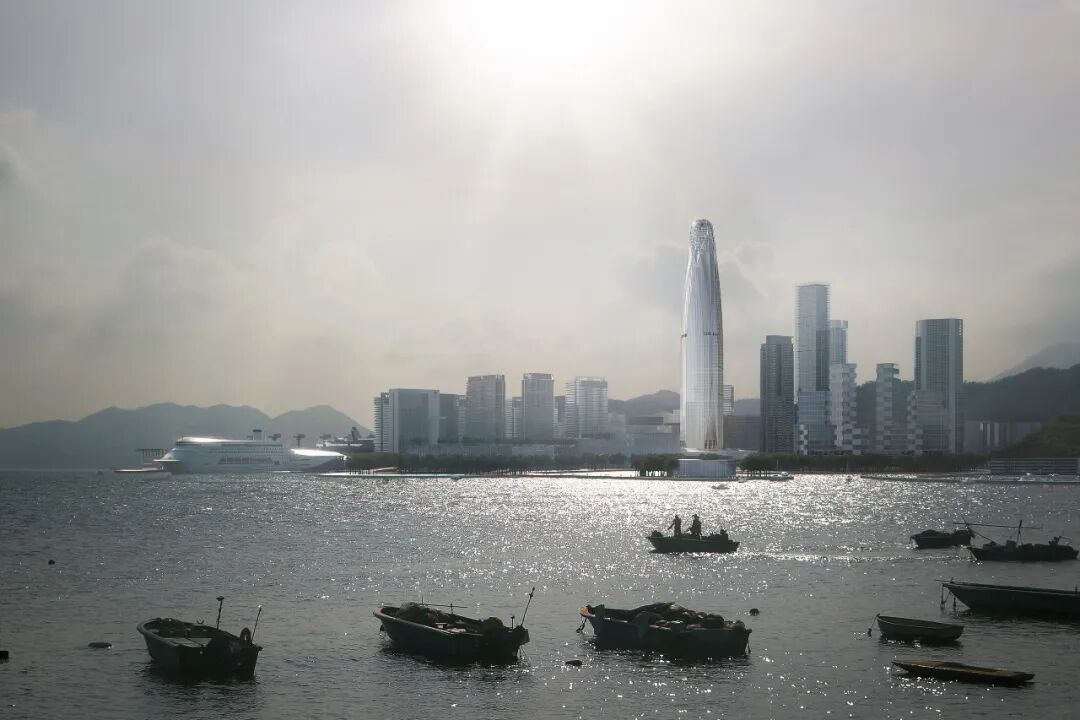

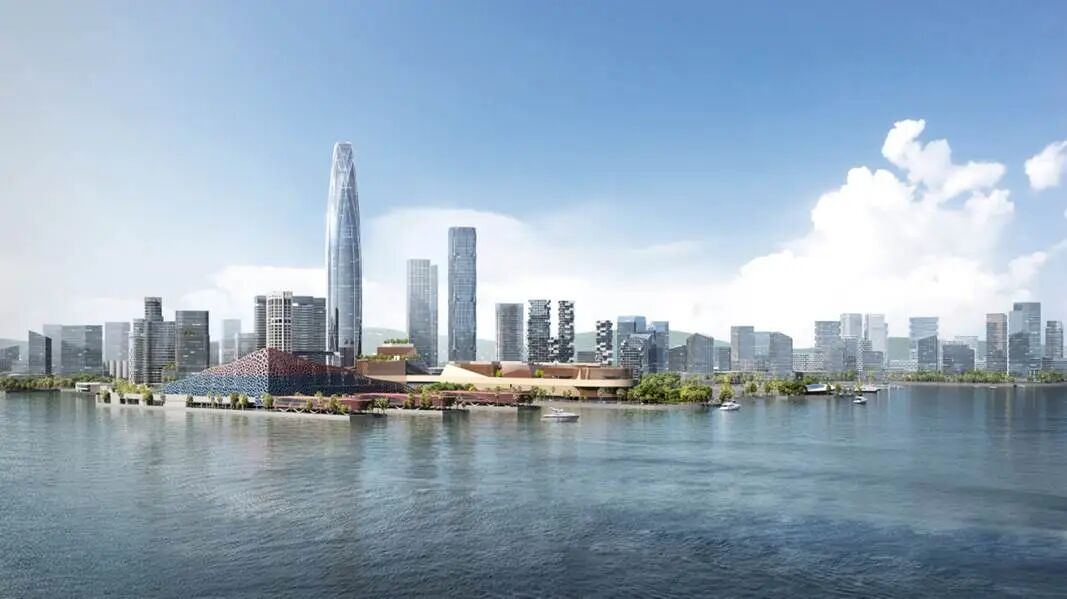

太子湾视角效果图

@AI Planetworks

在深圳，面朝大海的太子湾，

一组“会呼吸”的建筑风帆正在悄然展开。

它不是码头，却象征着远航。

它不是展馆，

却具备技术含量拉满的“制造逻辑”。

作为招商局

380

米地标塔楼的裙房

，这组建筑幕墙由

19种模具

控制的

5716

片非标准铝板

构成，每一片都经过参数化建模与数控切割，共同组成一面“千帆竞渡”的城市界面。

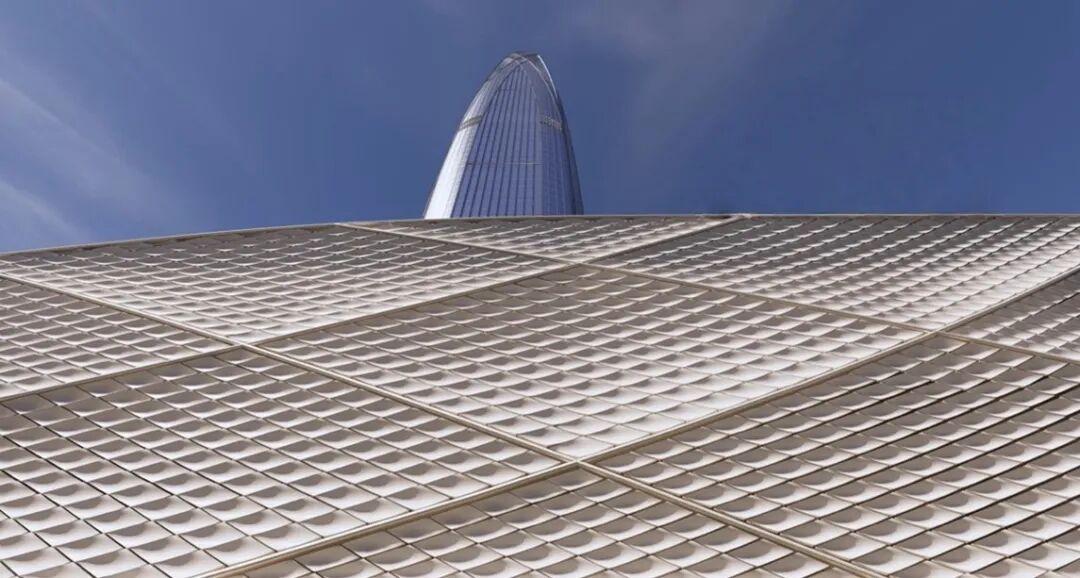

裙房千帆立面效果图

@AI Planetworks

在数字建造浪潮下，这不仅是一个项目，

更像一次精密的演算与表达：

如何用科技语言重新定义建筑的文化隐喻？

01

｜灵感起航

“帆”从何来？

太子湾，面朝

太子湾

，背靠蛇口。设计灵感取自

海岸、风帆与灯塔

，回应招商局百年海运精神与粤港澳大湾区的门户愿景：

概念意向图

@ AI Planetworks

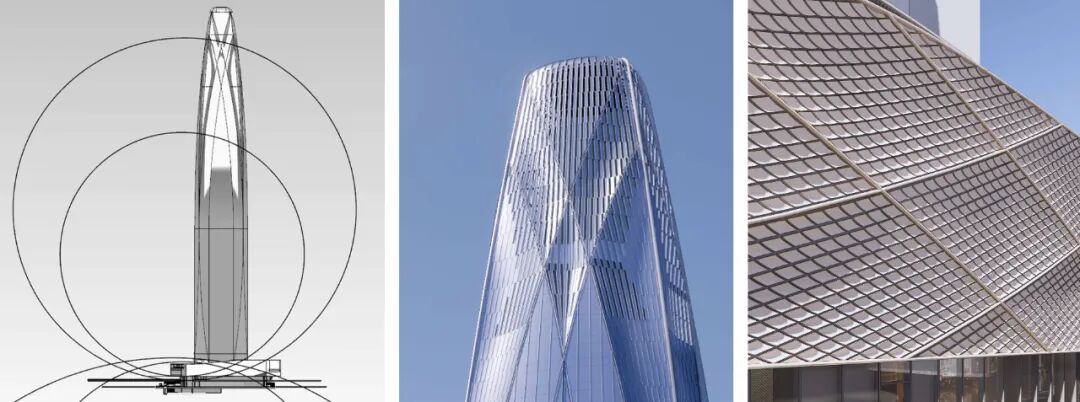

塔楼顶部桅杆与船肋的交叉线条，

象征远洋启航，

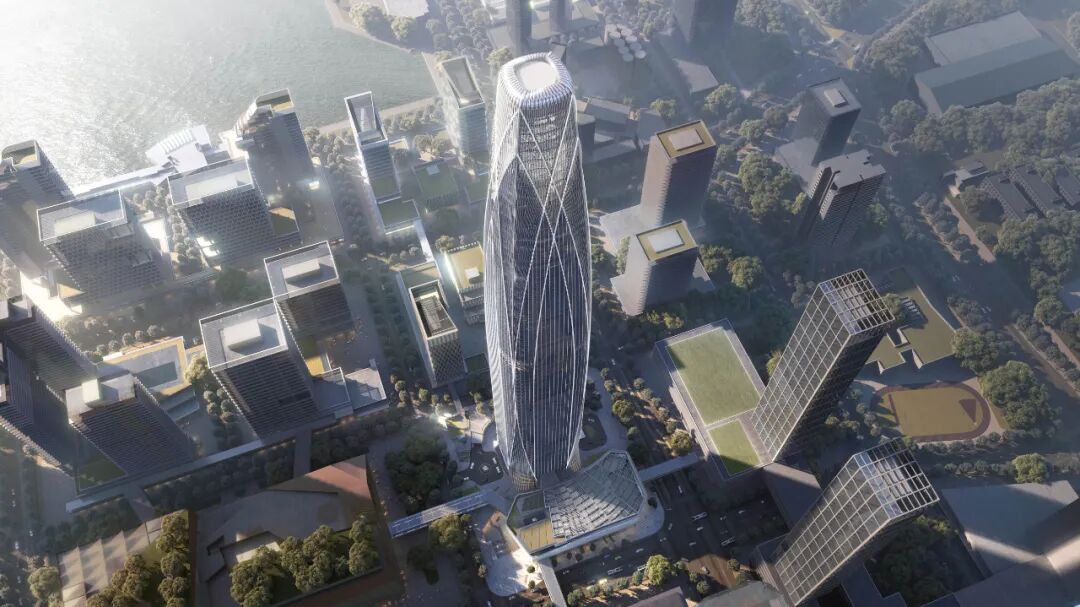

鸟瞰效果图

@AI Planetworks

(visual: UVIZ)

裙房则以米白色弧面金属，以“千帆竞发”回应海岸线 ，并借助大线条勾勒与塔顶的船肋呼

应。

塔顶与裙房关系示意图效果图

@

AI Planetworks

02

｜从功能出发，到形式表达

千帆幕墙的逻辑起点

“千帆”的实体幕墙并非形式优先，而是功能导向的回应。它通过

结构化的遮蔽与开放

，建立了内外之间的张力与平衡，也为后续的参数化控制奠定清晰的逻辑起点

:

• 三至四层裙房：

主要为

设备用房、后勤区与大型宴会厅

，对采光与界面开放性的要求较低，设计上更适宜

采用实体立面

进行遮蔽与围合。

• 裙房南侧：

设有少量商业与高端餐饮，设计特意在此区域降低千帆高度，局部让出四层的玻璃盒子，既提升了界面互动，也释放了屋顶露台的景观资源。

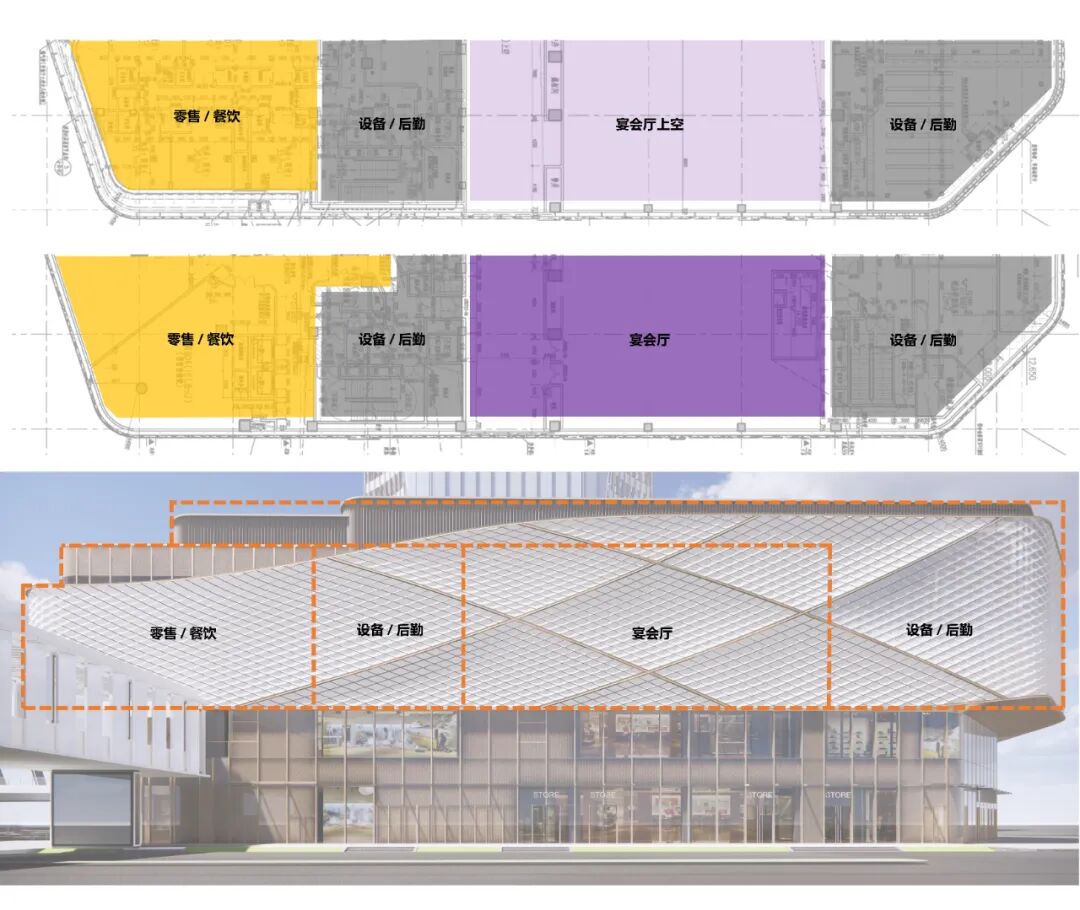

立面与平面关系示意图

 @

AI Planetworks

03

｜千帆竞渡

五千七百余块“风帆”如何铸成？

裙房立面由

5716

片

独立的

铝合金板块

构成，每片板都略有不同，共同构筑出凹凸起伏、层层展开的帆影意象。

每一块铝板都有独一无二的编号与曲率，并通过参数化逻辑进行 “有理化”归纳-

由

大曲面

，到

网格曲面

，再到

单元板块曲面

。最终将

5716

个板块优化为

19

套标准模具，是算法美学的极致呈现。

🔹

三步策略

1.

主线条划分曲面

依据塔楼线条，在裙房上布置“航线”，将立面划分为若干个内凹大面。

主线条分区

@

AI Planetworks

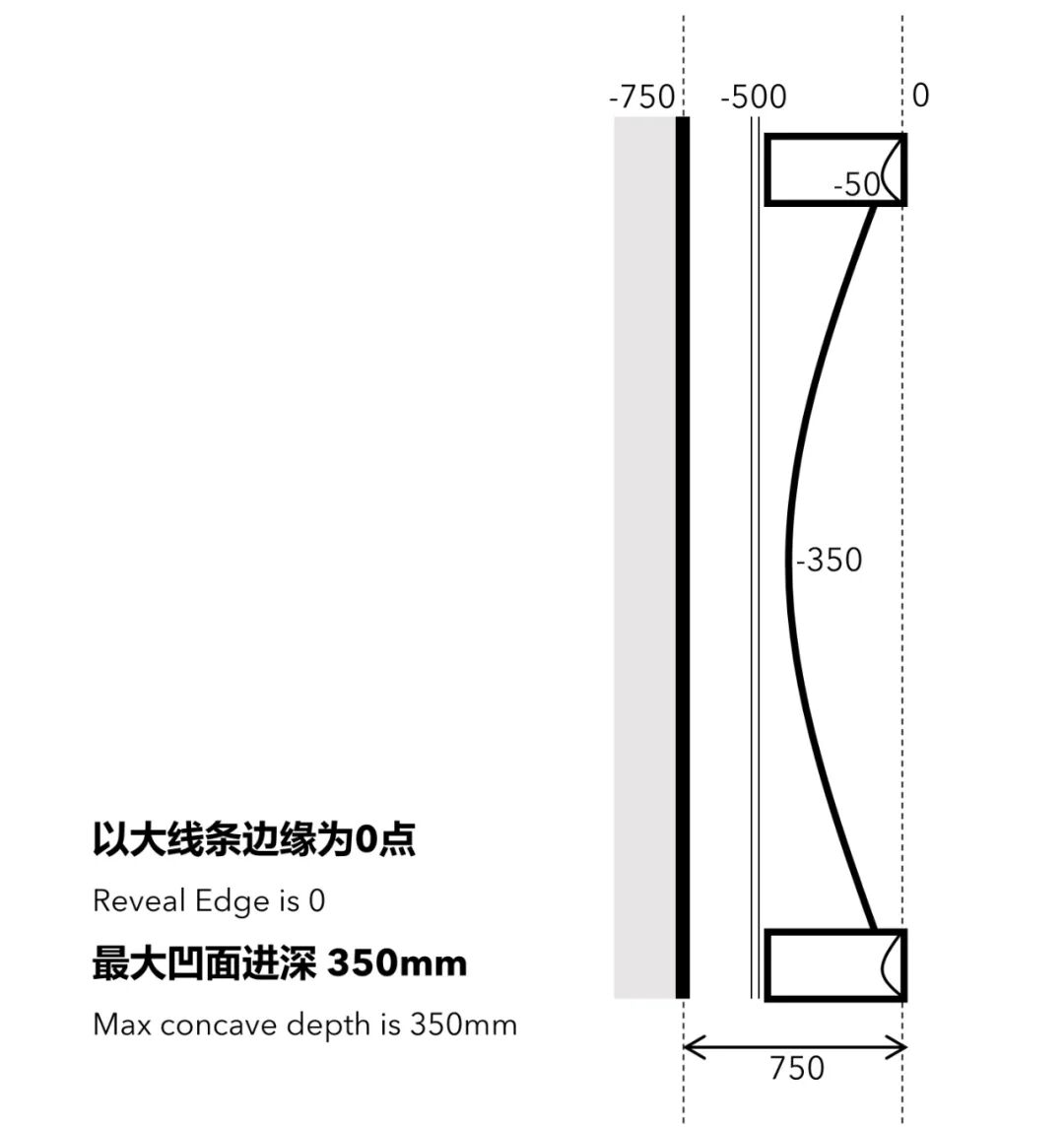

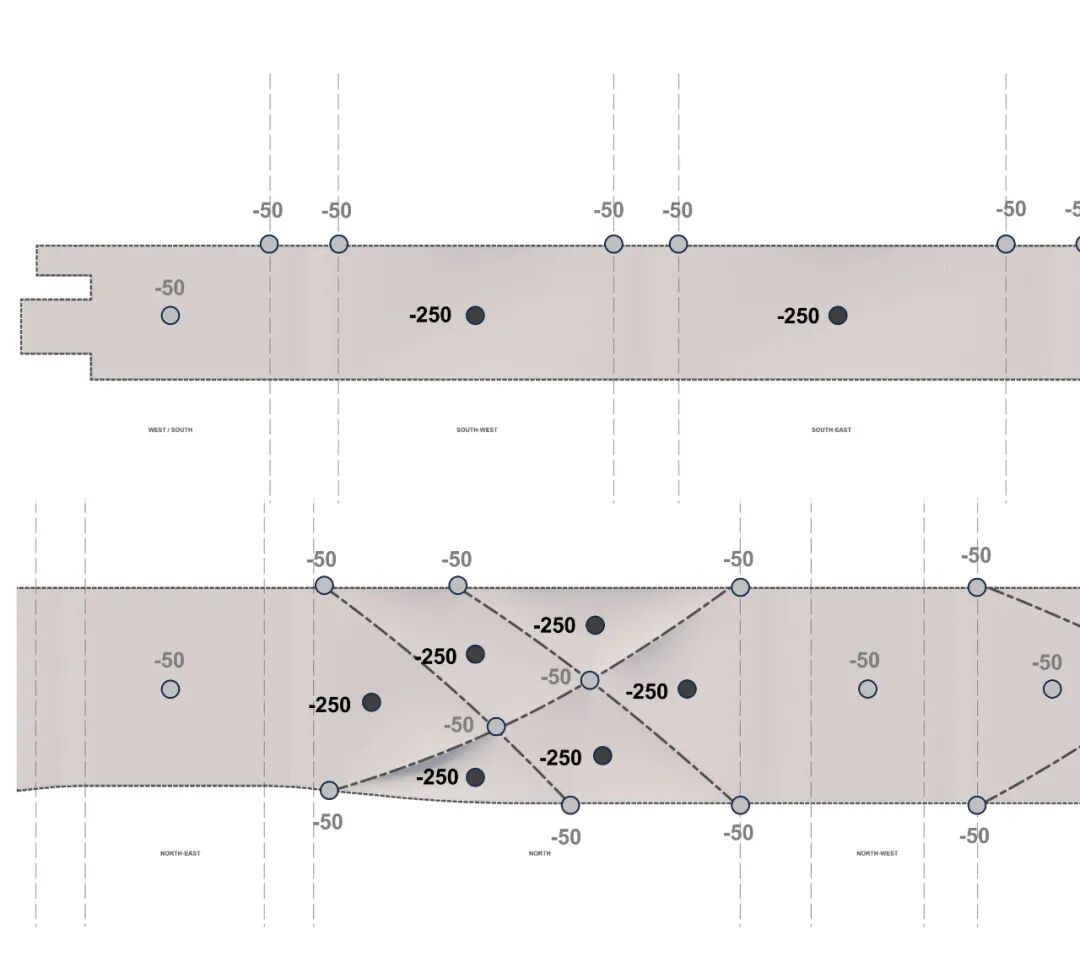

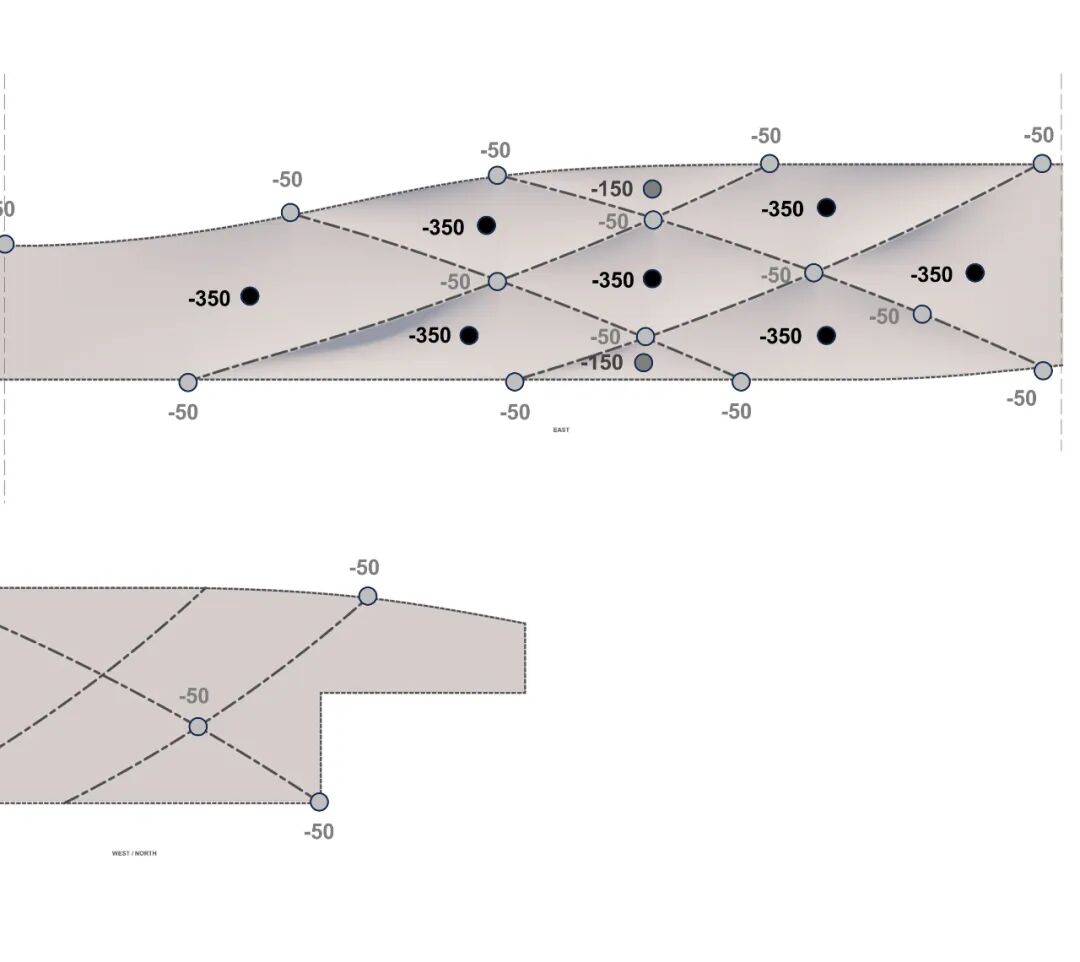

根据被大线条划分的每个曲面自身的尺寸和弧度设计每个大曲面的凹凸值。以大线条边缘为

0

点，最大凹面进深

350mm

。

左右滑动查看完整图片

曲面凹凸定义

@

AI Planetworks

2.

菱形板块分割

将每个面进一步细分为近似

菱形板块

，逐一编号。

菱形单元板块划分

@

AI Planetworks

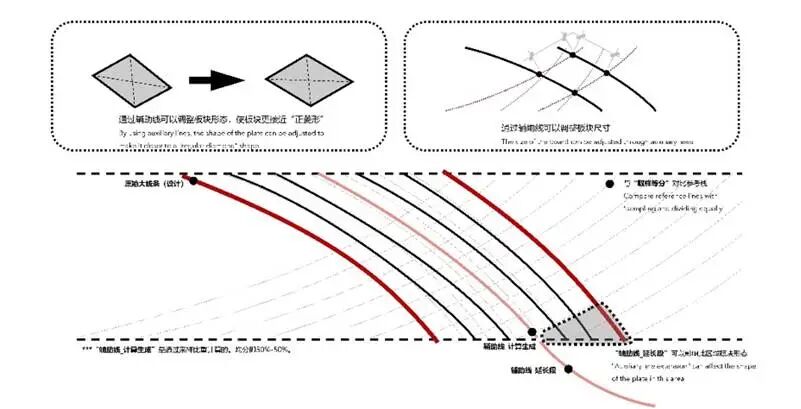

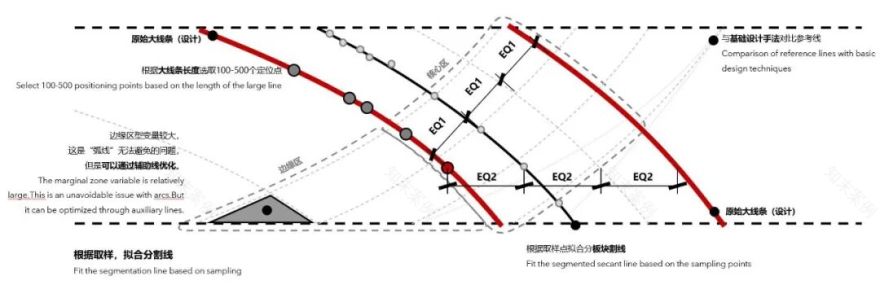

根据大线条长度选取

100-500

个定位点

，多点、多种取样（取样等分），根据取样点拟合分板块割线。各版块形态相似度高，尺寸稍有不同。通过

调整辅助线控制点

优化板块形态及尺寸，使板块更接近“

正菱形

”

。

菱形单元板块形态定义

@

AI Planetworks

3.

板块曲面控制

通过

贝兹曲线

拟合弧面，确保既具备美感，又可实现标准化生产。最终，将超过

5700

块

板块归纳为

19

种标准模具

，大幅降低定制成本和施工难度。

第一步

：

板块弧面的确定

原板块为

双曲面

，根据结构及基地退线确定版块

可凹凸的最大值

，并考虑预留

灯光空间

，制定版块控制形态及尺寸的基本原则

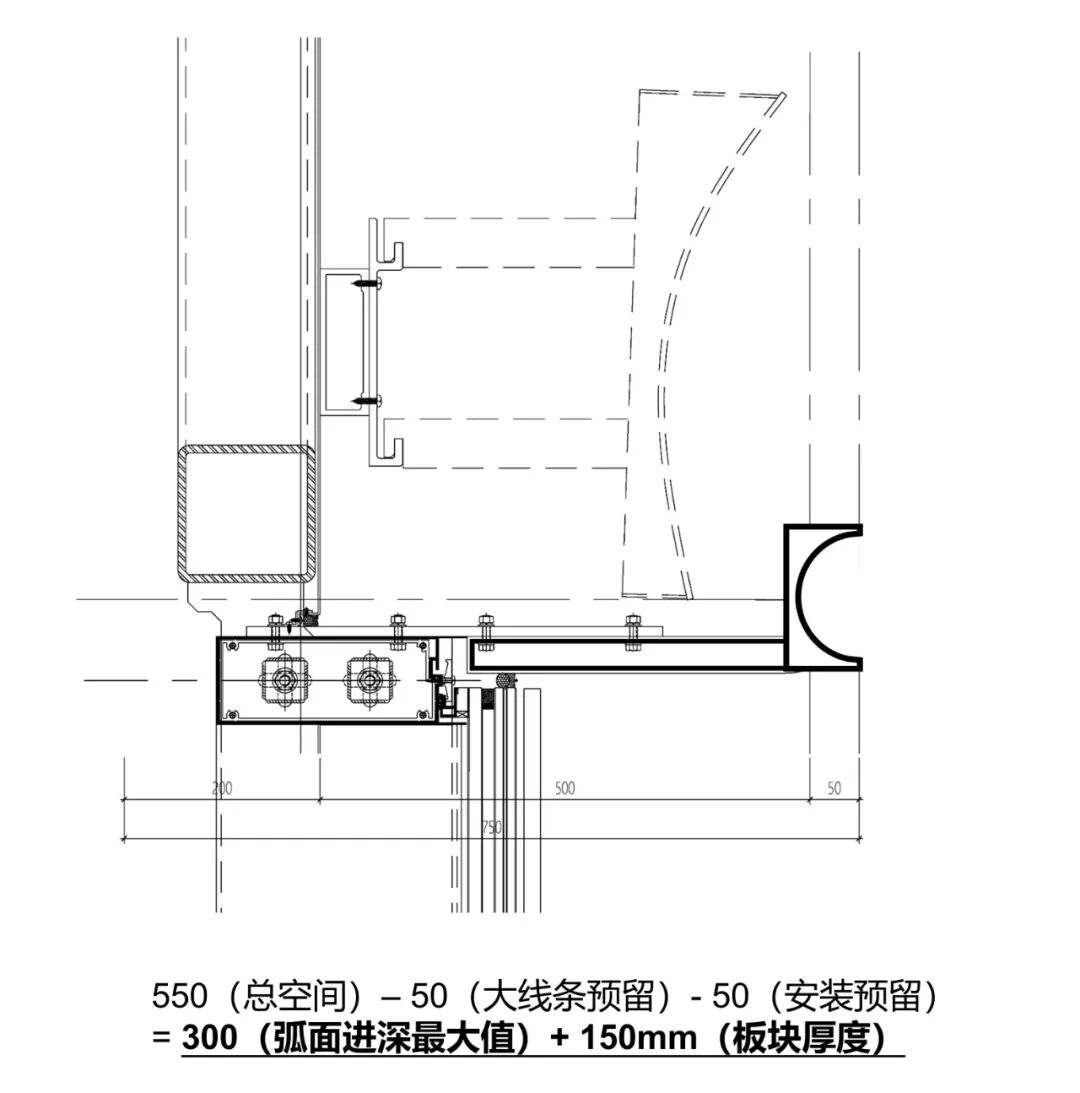

板块弧面确定

 @AI Planetworks

第二步：参数化轮廓

根据各版块的

长轴、短轴、夹角

，把相似的版块归类，归纳到约

1020

种

板块类型（其中

102

种版块使用超过

10

次

)

。

参数化轮廓

 @AI Planetworks

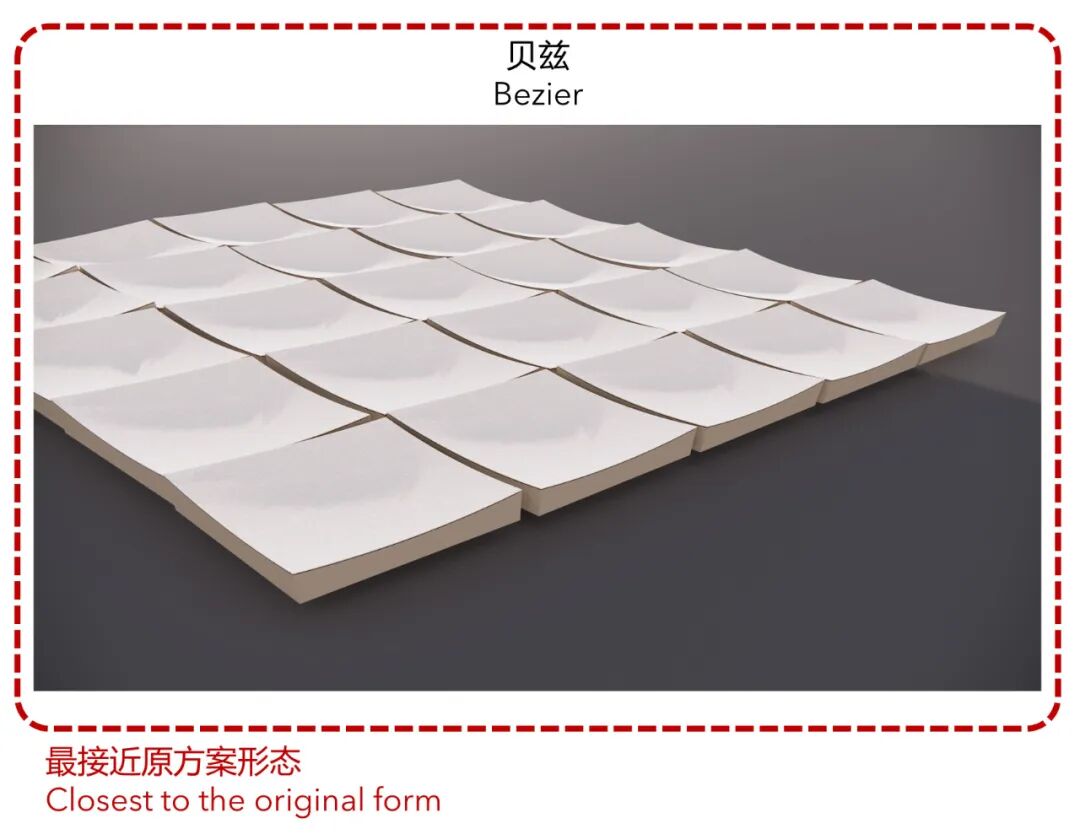

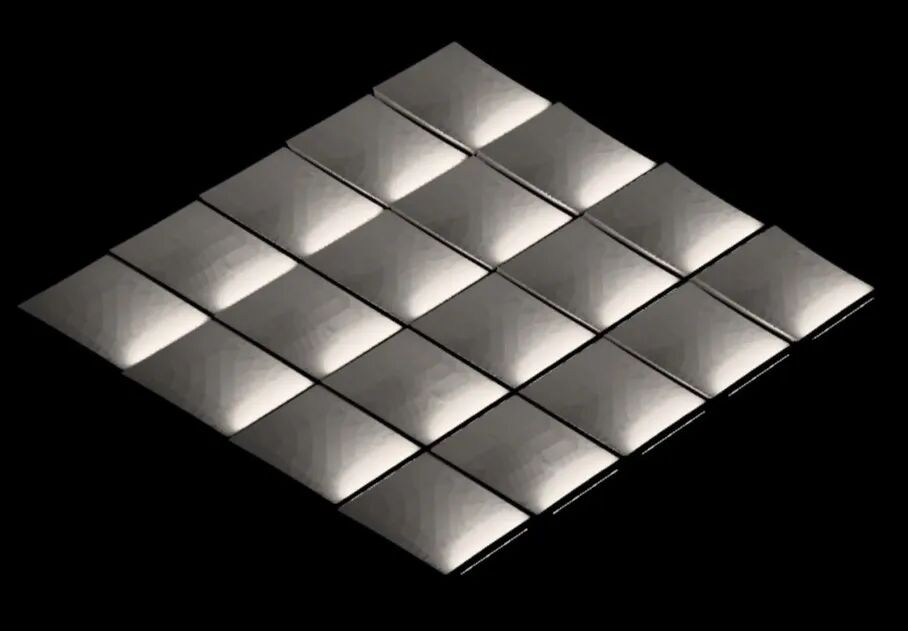

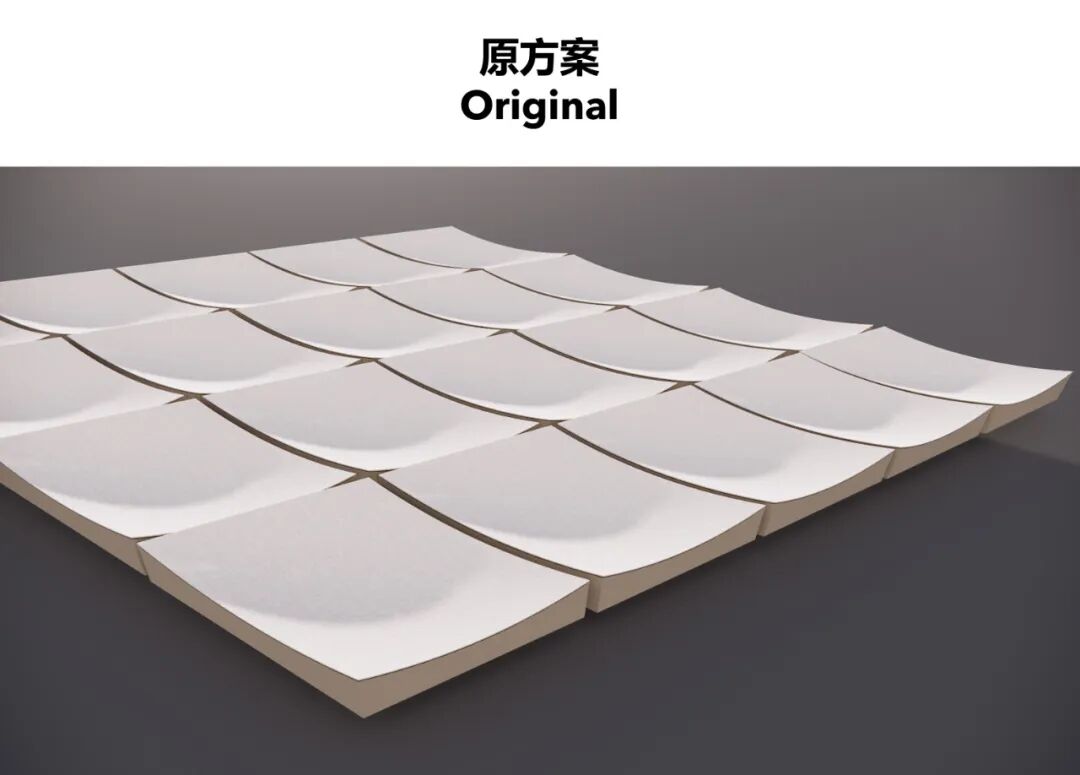

第三步：参数化弧面

为

简化

弧面生产模具数量，我们尝试用

圆柱、圆环、球体、贝兹曲线

来拟合版块形态，最终

贝兹曲线

与原方案设计意图最为接近。

参数化弧面

@AI

Planetworks

第四步：生成曲面模具

通过各版块上的

取样点

（共

5X5

，

25

个取样点），将选定的同类型的板块根据

定位点

集合在一起，绘制

相似度最高的弧面

作为这组版块的

共同模具

。

生成曲面模具

@AI

Planetworks

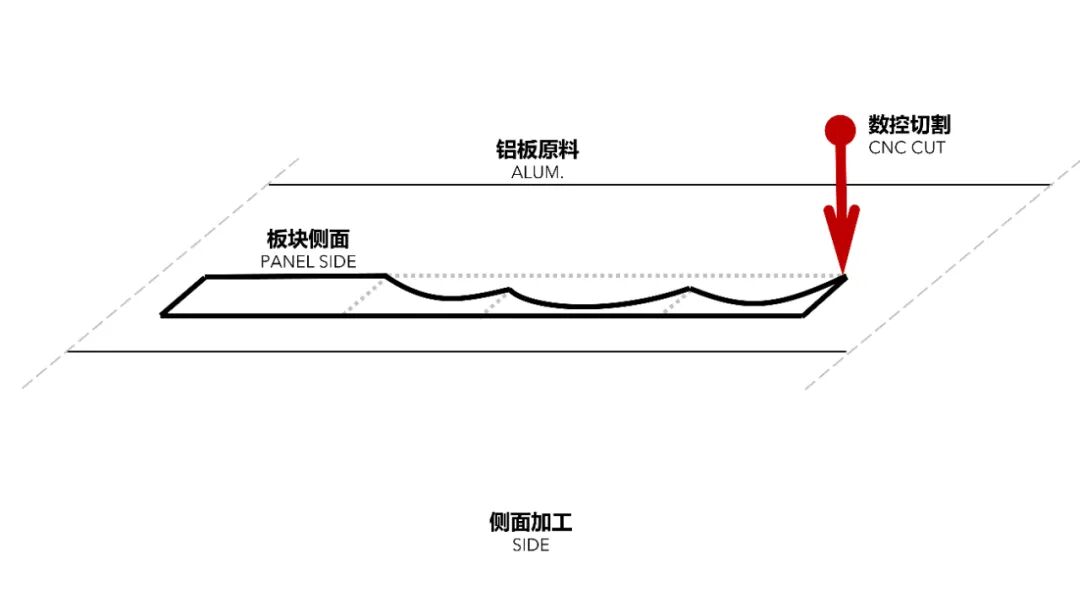

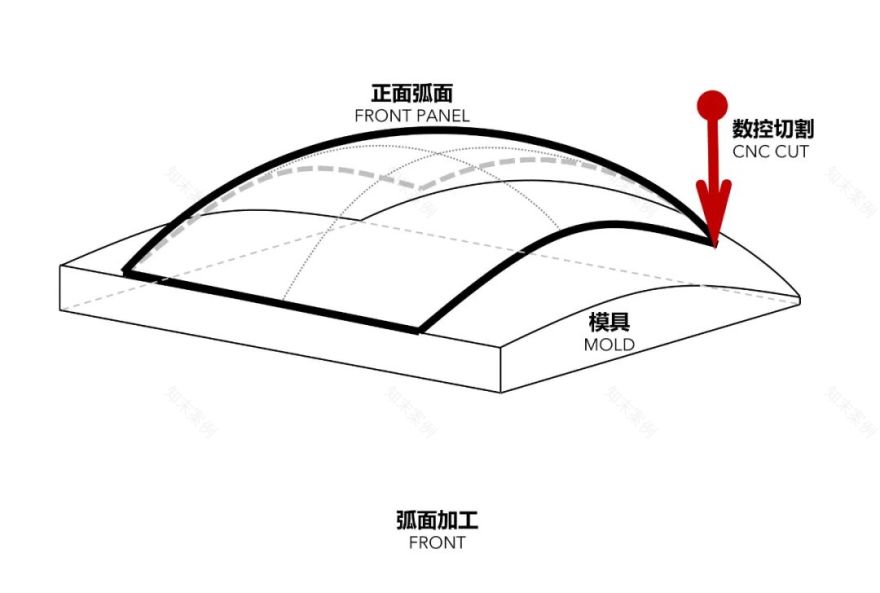

采用

数控切割

，精准刻画版块形态。使用同一个弧面模具，切割出

相同弧度

的

不同轮廓

的版块。

生成曲面模具

@AI

Planetworks

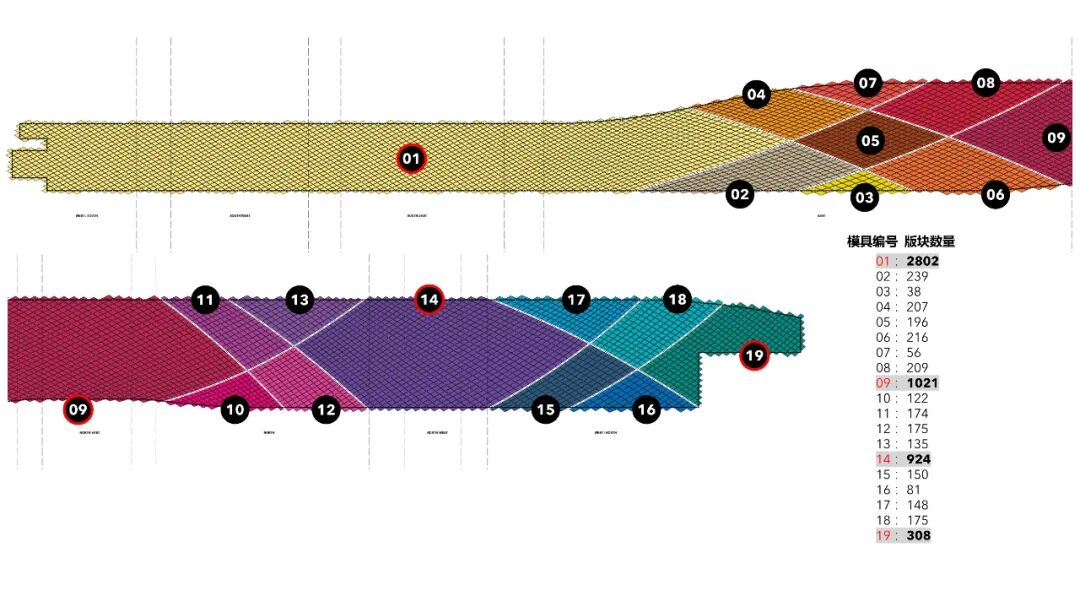

最终

19

种模具应用的位置及数量

 @AI

Planetworks

生产过程照片@EFC

04

｜每一处边角，都由数据驱动

由于

转角曲面变化较为剧烈

，为在不增加模具曲面数量的前提下，达到

顺滑过渡

的视觉效果，我们进一步利用

参数化工具

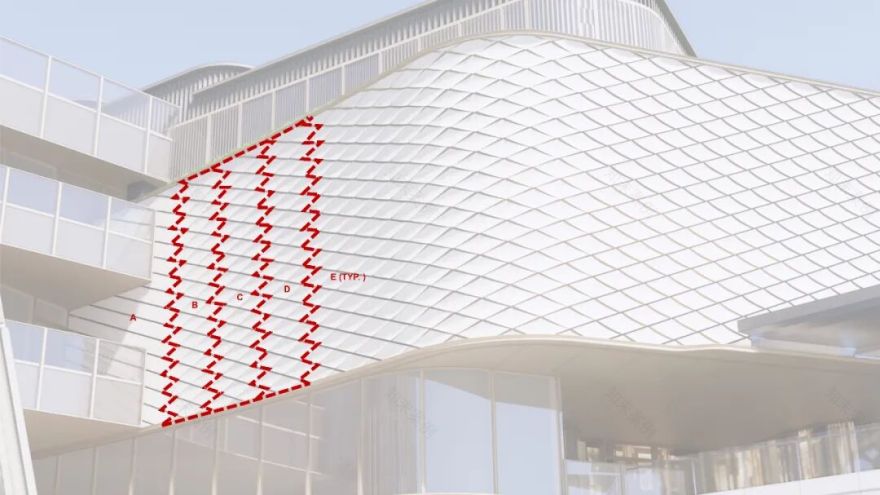

对转角版块进行了

非均质的内退和旋转

。

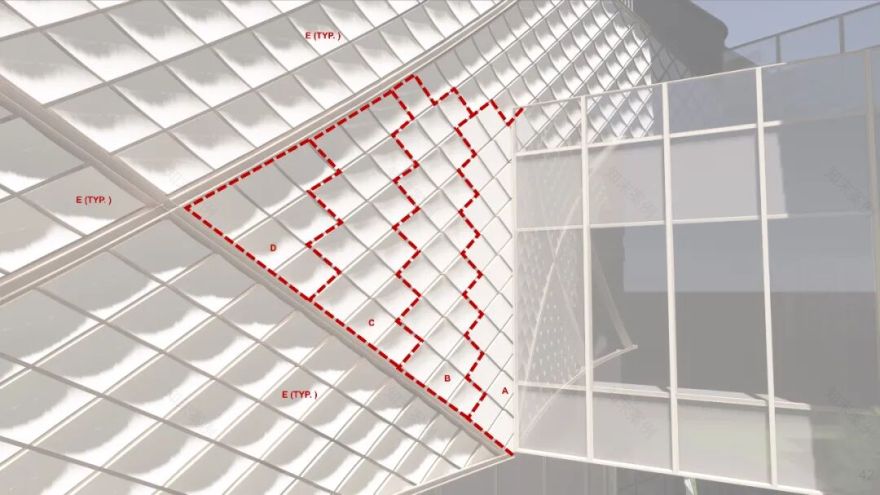

转角优化方式

@AI Planetworks

转

角优

化效果

 @AI Planetworks

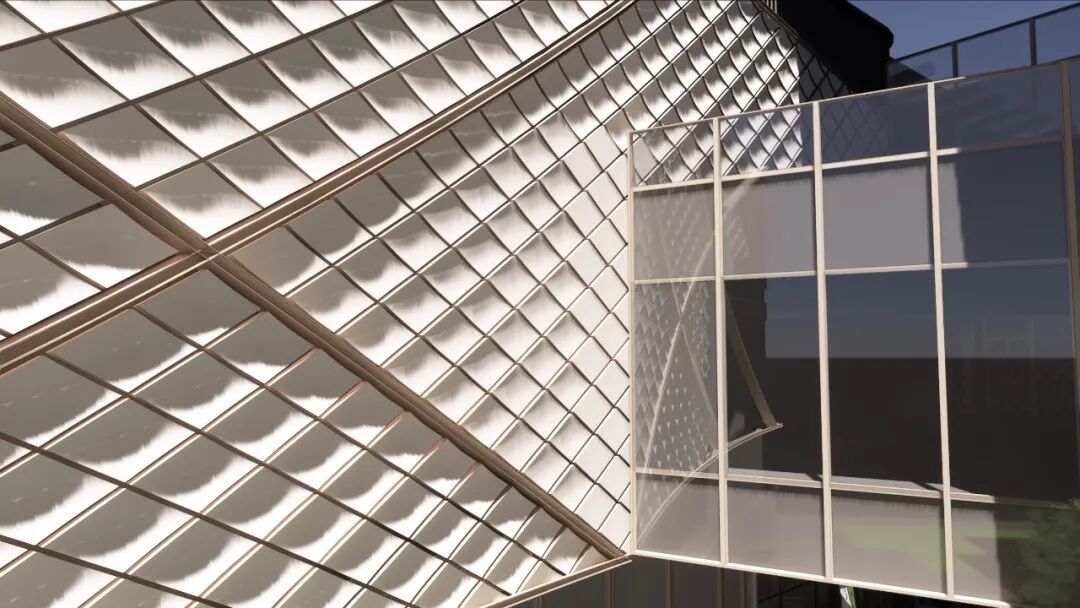

与连廊如何衔接？

裙房西侧与连廊

连接区域，为了实现

从曲面到平面

的平顺过渡，设计了

8

种渐变过渡模具

，使

千帆曲面立面和连廊平面立面自然衔接。

连桥过渡方式

 @AI Planetworks

连桥过渡效果

@AI Planetworks

05

｜会发光的“风帆”

我们希望幕墙在日落后灯光效果能够呈现“

潮起潮落

”般的呼吸感，于是在贝兹曲线有理化后进一步

旋转板块增加板块之间的高差

，在每片铝板左上

预埋自发光线性灯条

，打亮相邻板块，在

高差错位

中漫反射。

灯光效果

@BPI

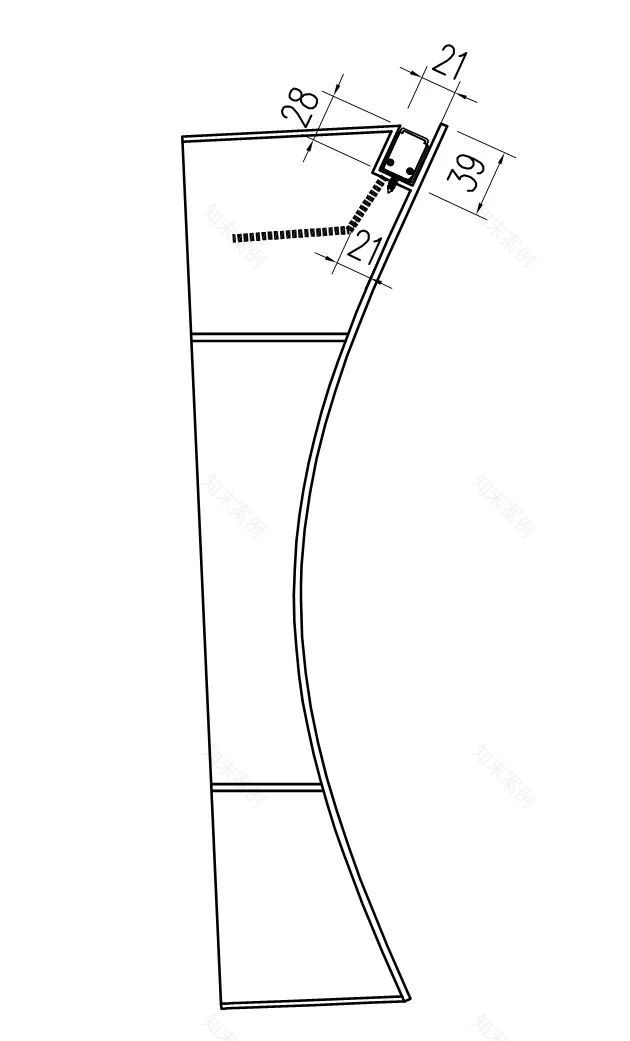

灯光节点

 @BPI

有理化板块高差

@AI Planetworks

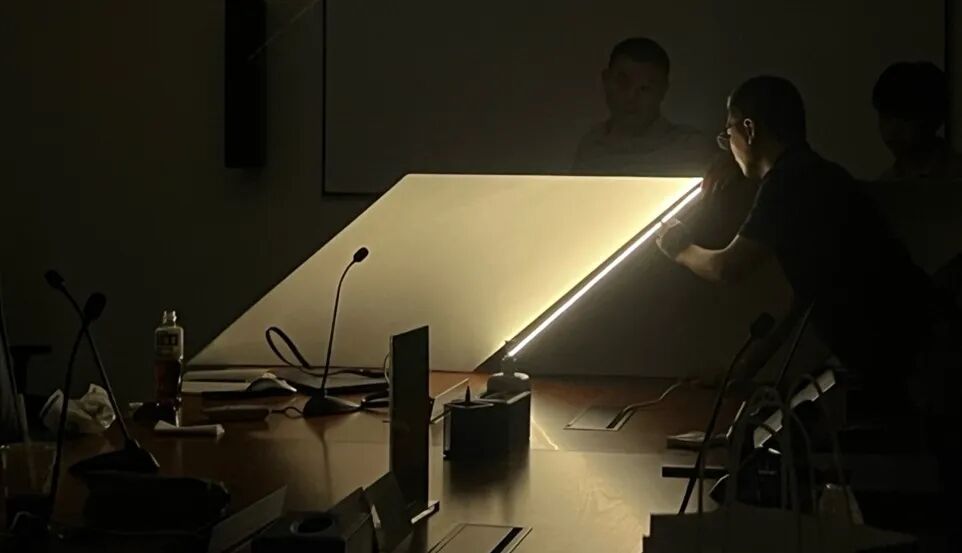

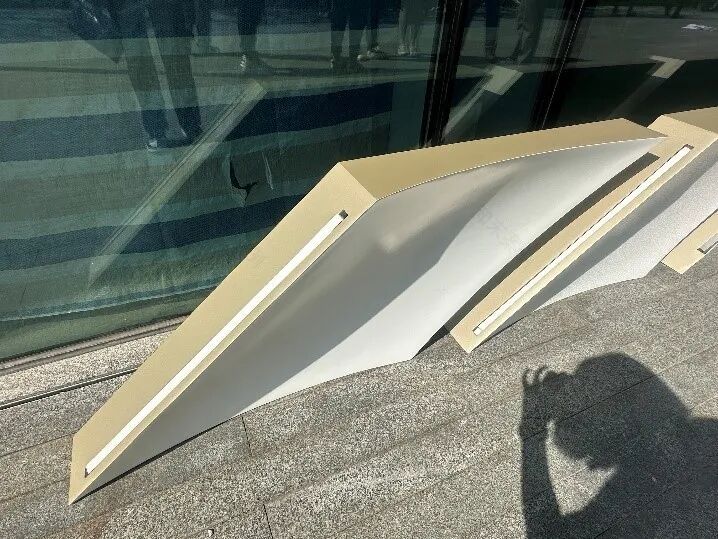

单板灯光测试效果

(2024.9)

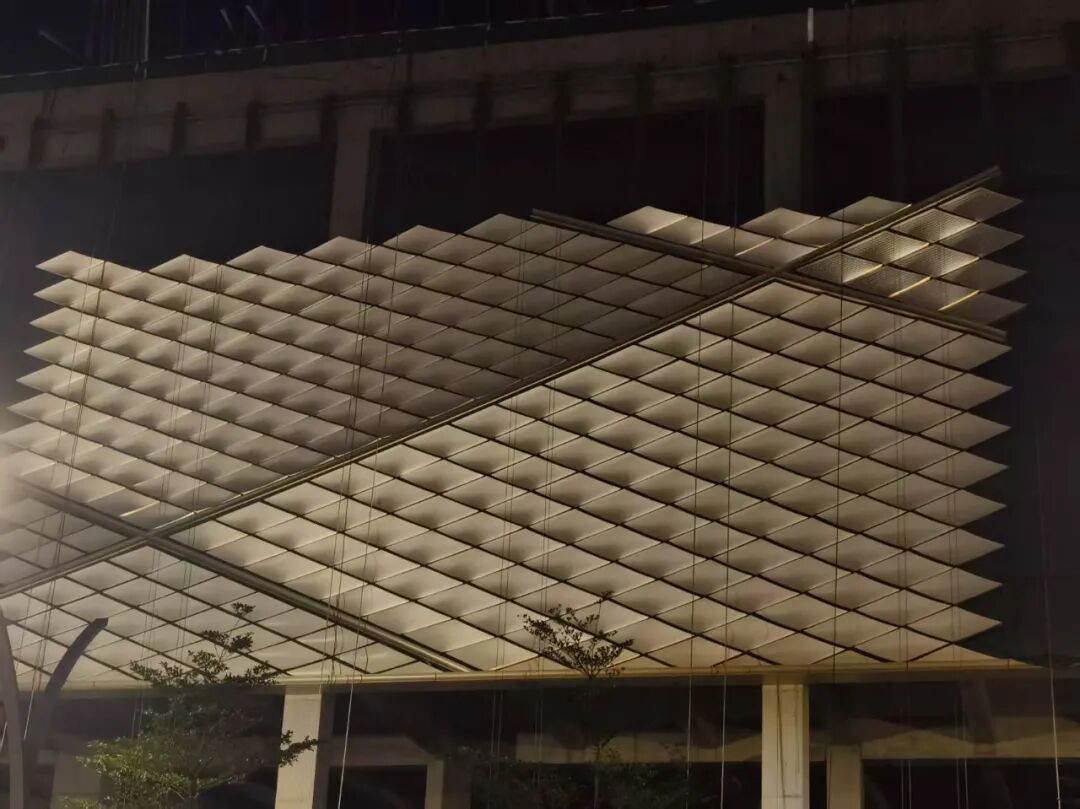

灯光上墙测试效果 （

2025.5

）

06

｜功能与美

冷却塔也能优雅通风

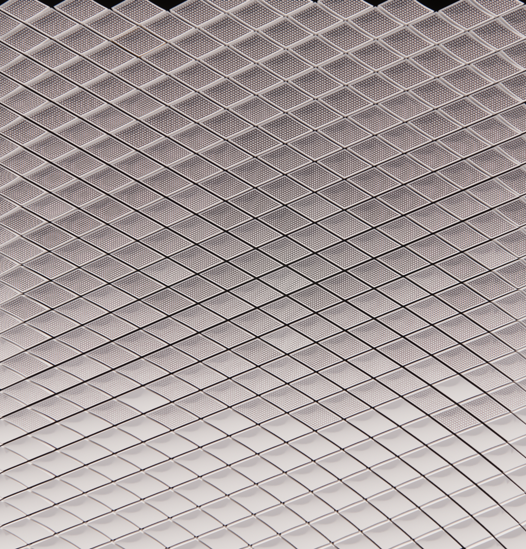

裙房北侧冷却塔区域，需要更大通风面积。于是我们设计了

五种

穿孔密度的铝板类型，通过

渐变式

排布，在实与虚之间找到优雅的平衡，模糊穿孔与实体的边界。

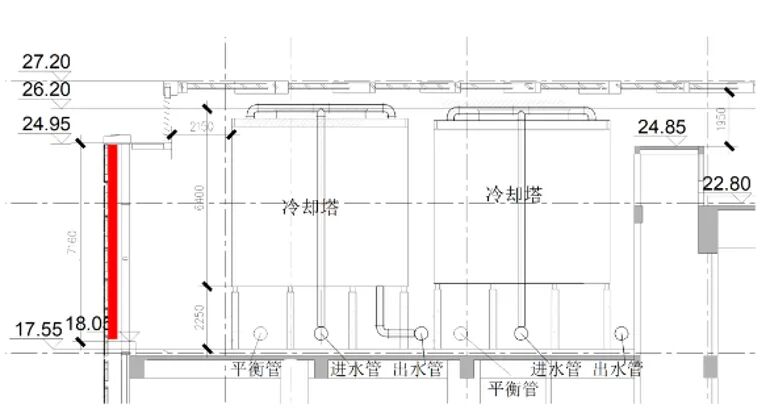

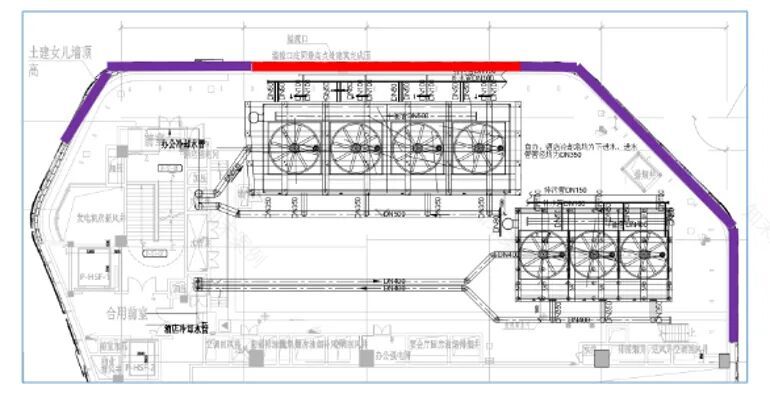

冷却塔位置与高度

 @

华东院

五档菱形孔密度，视觉渐变

柔化穿孔版和实体版的边界

穿孔板类型与渐变效果

 @AI Planetworks

穿孔板块范围跟随大线条分区

穿孔板类型分布示意

 @AI Planetworks

07

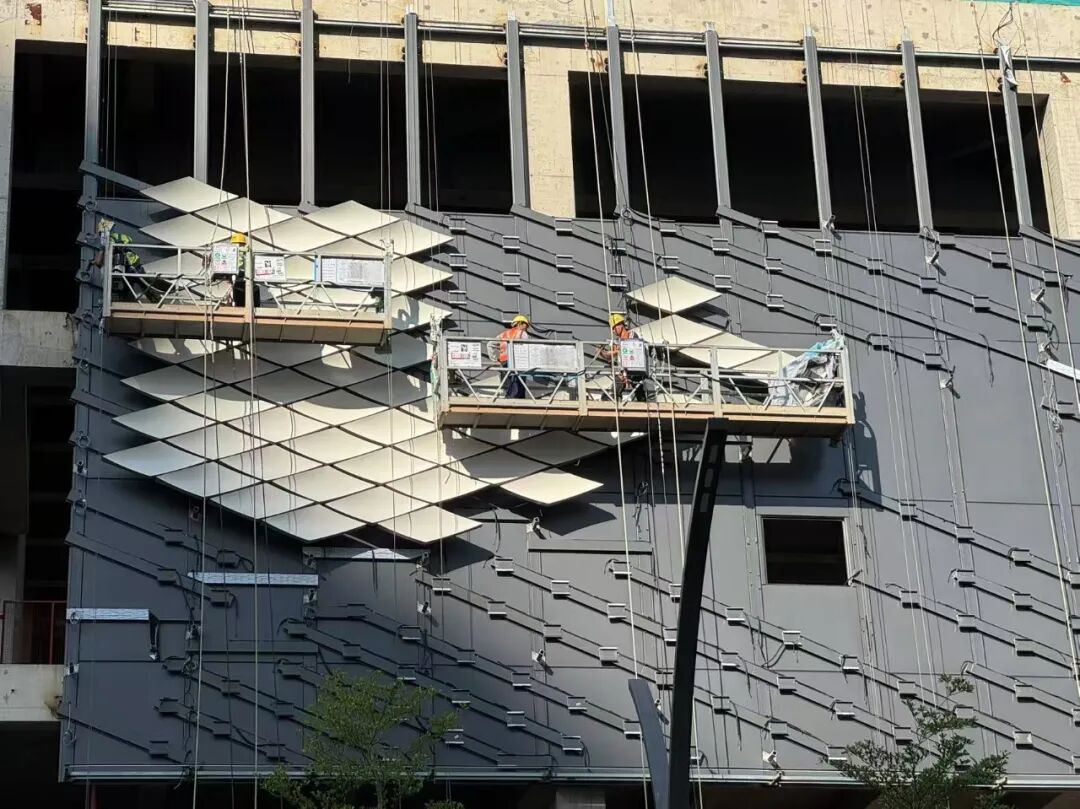

｜从数字到现场

样板验证

从

2024

年

9

月开始，设计团队陆续完成了

单块样板测试

与

整组灯光样板挂板测试

，不断优化结构、光效与施工接口。如今，这片“

千帆立面

”已初具规模，未来即将真正亮相海滨。

•

 2024

年

9

月

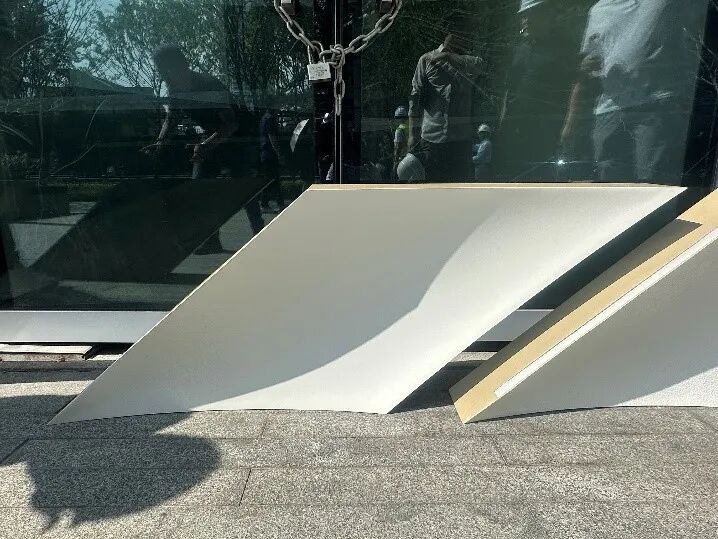

单板曲率

 &

喷涂测试

左右滑动查看更多图片

•

 2025

年

6

月

全尺寸大范围视觉样板测试

 +

灯光

左右滑动查看更多图片

尾声｜建筑风帆”，准备起航

招商局太子湾裙房不是一面普通幕墙，

而是一种 “

算法写意

+

精工落地

” 的范式：

• 高可控成本：

19

套模具，把非标做成“标准”

• 极强识别度：

海湾天际线跳脱同质化玻幕立面

• 文化溢价：

帆影灯塔意象，放大品牌历史与地脉故事

🔹🔹🔹

业主

：招商蛇口

建筑设计

：AI Planetworks

参数化

：AI Planetworks + EFC

幕墙顾问

：EFC/中筑

灯光顾问

：BPI

施工图本地院

：华东院

幕墙承包商

：方大

📩
