数启现代智创未来|现代院团队获得上海市第七届BIM技术应用创新大赛一等奖

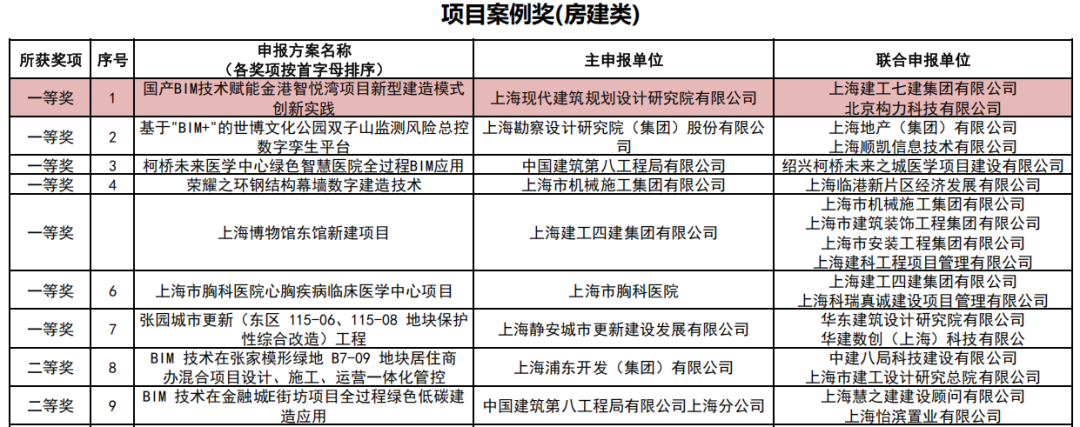

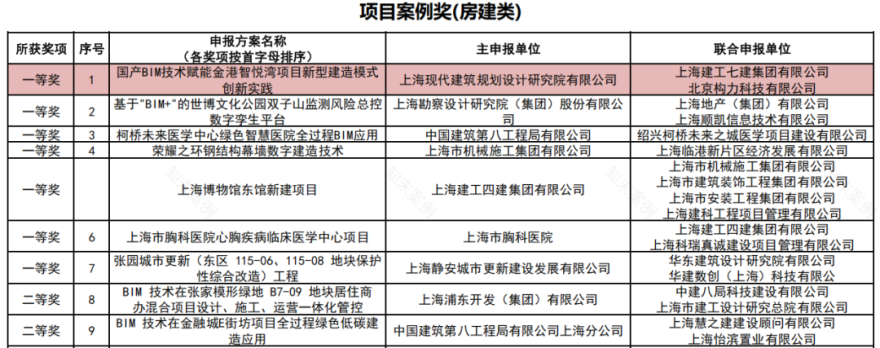

近日，在上海市绿色建筑协会与上海建筑信息模型技术应用推广中心共同举办的上海市第七届BIM技术应用创新大赛中，

华建集团现代院的

《国产BIM技术赋能金港智悦湾项目新型建造模式创新实践》荣获大赛房建类一等奖。

项目概况

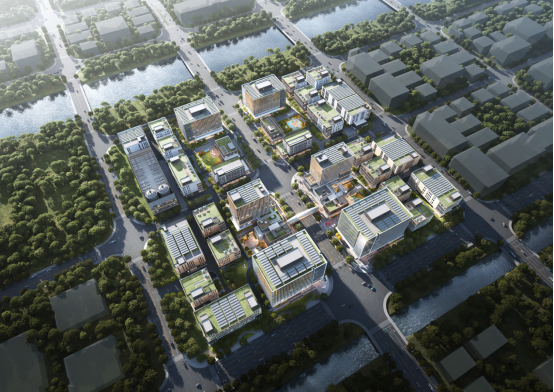

本项目由E11-02、E12-01、E15-01、E16-01 共4 个地块组成，以研发建筑为主体，包括研发楼、厂房、配套设施以及地下室组成的综合建筑群落。致力于建设上海科技创新的先行示范区，临港新片区活力智慧的绿色标杆区。华建现代院作为该项目的设计总包，承担设计阶段全专业BIM咨询服务。随着项目的推进，模型的数据量不断增加，对模型的存储和管理也提出了更高的要求。数字中心BIM团队，借信息技术把建筑工程每一阶段的有关信息汇总成数据化、信息化的模型，结合这个模型来进行项目设计及管理。

特色亮点

本项目设计施工阶段，现代院数字化研究中心BIM团队通过国产BIM软件PKPM-BIM和轻量的数字化平台、智能建造核心技术，配合施工项目部建立了一套业务落地、技术领先的建筑工程全生命周期完整数字化建造解决方案，实现了前沿数字化技术与高端智能装备在装饰工程中的融合应用，辅助项目部开展装饰工程全生命期的动态可视化管理、信息共享以及决策支持。

特色应用：

在项目天桥造型上采用Rhino实现建模模型与参数化融合，整体地下室模型采用Revit2020版本地上模型采用PKPM-BIM创建，尝试国产BIM相结合的方式建模。

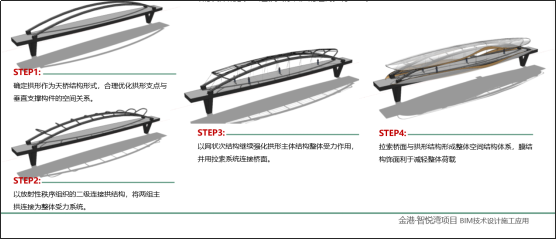

天桥参数化设计

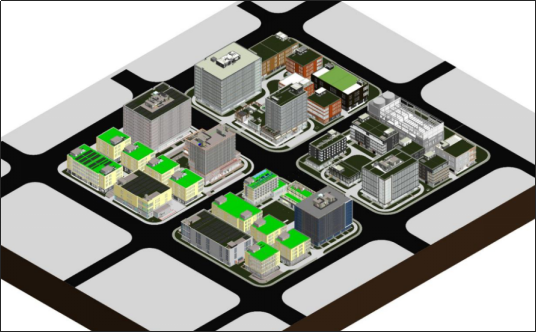

各专业BIM模型

项目管综优化方案确认后，在模型中对结构预留预埋洞口位置进行进一步调整并修改模型，并与施工图图纸进行复核，标记改动位置,完成结构预留预埋 2415 个。施工前进行各个区域管线净高优化，包括机械车位，普通车位，垃圾车通道，设备通道等需要特别注意的位置。通过BIM优化，在施工前及时调整管线位置，预留足够的高度满足实际需求。

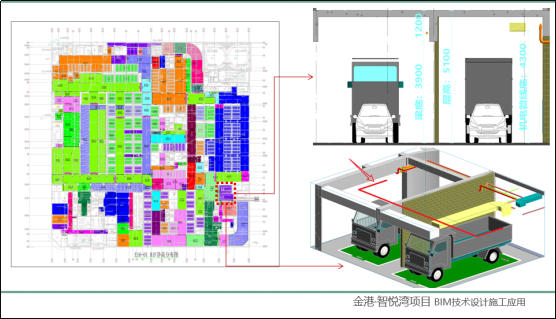

垃圾车位区域机电管线排布遵循小管让大管的基本原则:三根桥架及小风管利用梁窝翻弯，避让大风管;风管遇到成排的桥架、水管合理翻弯，避免碰撞。机电管线底标高4300mm，满足垃圾车位3900mm 净高需求。

基于项目BIM智能联审:

取得成效

BIM设计资源得到复用：

设计标准经验沉淀，从项目中提取项目配置管理信息，以及构件库，使用的样板，形成企业资源库。用功能及流程，帮助企业做到项目标准统一，沉淀企业资源，达到设计资源的复用。设计资源包括：构件库、系统类型、管配件组合、样板文件等内容。

BIM图模一致性审查院内普及：

基于国产BIMBase平台AI智能审查技术，正向设计阶段，边设计，边审查，基于BIM模型智能检查强条规范，减少后期设计校核工作。在满足高效设计的同时，也满足上海BIM智能辅助审查政策。

基本社会效益：

精细的设计模型，仿真的效果，准确的设计深化，有利于后期施工落地环节的把控，为项目的设计及施工质量，设计及施工效率，带来全方位的提升。经过本次设计策略与技术在项目中的实际应用，不仅证实了该方法在中大型项目中的实用与效率，而且为以后的设计提供了坚实的基础。

项目地点：上海浦东新区金桥

项目规模：总建筑面积35.8万平方米

设计BIM团队：现代院数字中心

施工BIM团队：上海建工七建集团有限公司

软件支持：北京构力科技有限公司
