Maqueta constructiva realizada para el estudio Foster+Partners en nuestro fablab de Villaviciosa de Odón.Sin duda una de las maquetas más complejas que hemos desarrollado, debido a la necesidad de emplear diferentes técnicas y en muy poco tiempo material. La pieza principal es la cubierta que cubre la estructura, se realizó en dos piezas mecanizadas en CNC a ambas caras, sin embargo la curvatura cerrada y el poco espesor que debía mantenerse en proporción a su escala no hacían factible realizar el trabajo directamente con las herramientas de fabricación digital. Debido a esto hubo que trabajar a mano la pieza, tallando con gubia y lijado a mano.

Maqueta constructiva

Maqueta constructiva realizada para el estudio Foster+Partners en nuestro fablab de Villaviciosa de Odón.Sin duda una de las maquetas más complejas que hemos desarrollado, debido a la necesidad de emplear diferentes técnicas y en muy poco tiempo material. La pieza principal es la cubierta que cubre la estructura, se realizó en dos piezas mecanizadas en CNC a ambas caras, sin embargo la curvatura cerrada y el poco espesor que debía mantenerse en proporción a su escala no hacían factible realizar el trabajo directamente con las herramientas de fabricación digital. Debido a esto hubo que trabajar a mano la pieza, tallando con gubia y lijado a mano.

Maqueta constructiva realizada para el estudio de Madrid de

Foster+Partners

en nuestro

fablab

de

Villaviciosa de Odón.

Sin duda una de las maquetas más complejas que hemos desarrollado, debido a la necesidad de emplear diferentes técnicas de fabricación digital y de escultura, además de disponer de un corto espacio de tiempo para su ejecución.

La pieza principal es la cubierta que cubre la estructura, se realizó en

dos piezas mecanizadas en CNC a ambas caras

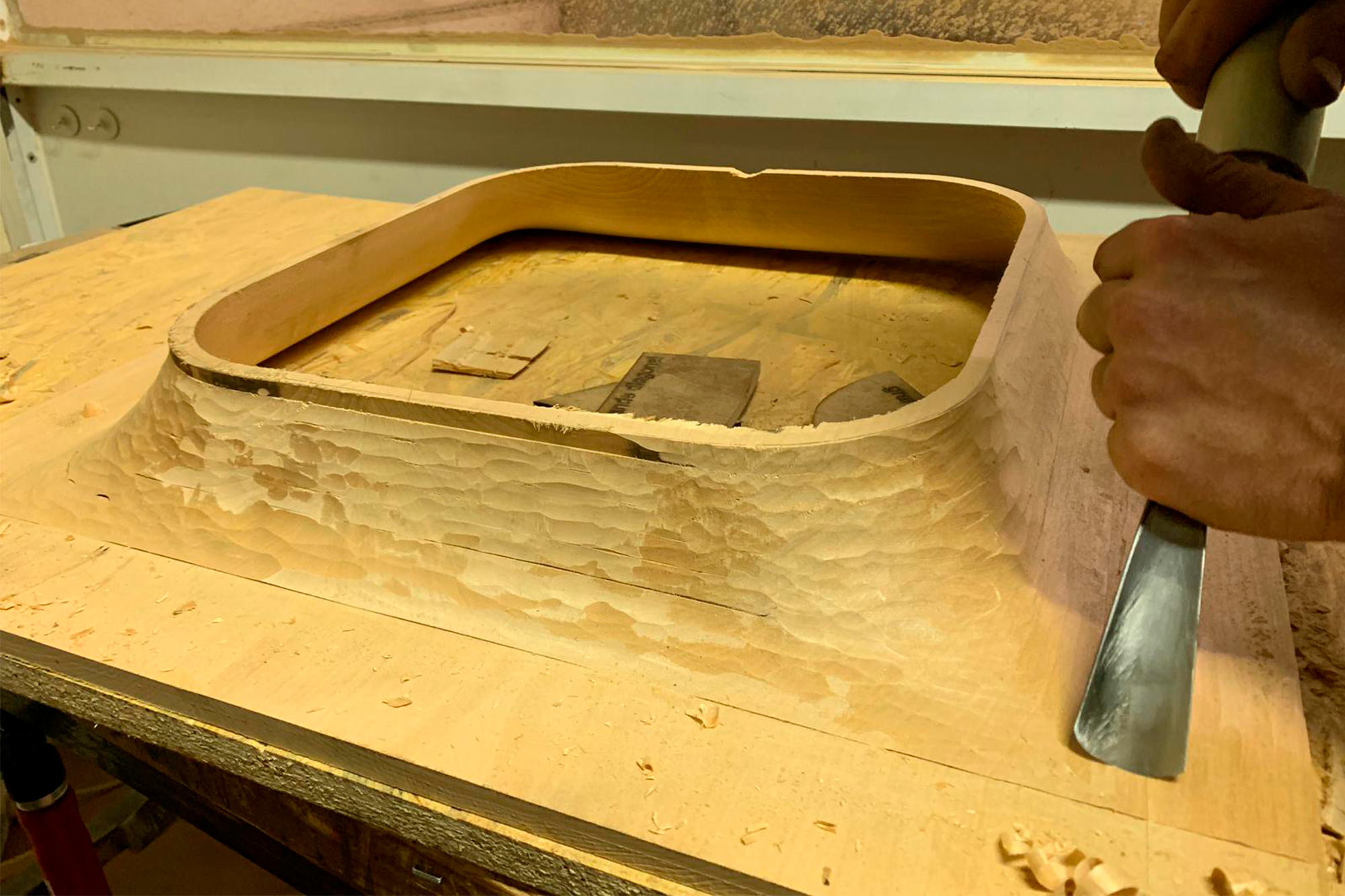

, sin embargo la curvatura cerrada y el poco espesor que debía mantenerse en proporción a su escala no hacían factible realizar el trabajo directamente con las herramientas de fabricación digital. Debido a esto hubo que trabajar a mano la pieza, tallando

con gubia y lijado a mano

. Además para asegurarnos que la curvatura era la correcta, nos fabricamos con corte láser las plantillas necesarias para ir marcando hasta dónde se debía retirar material.

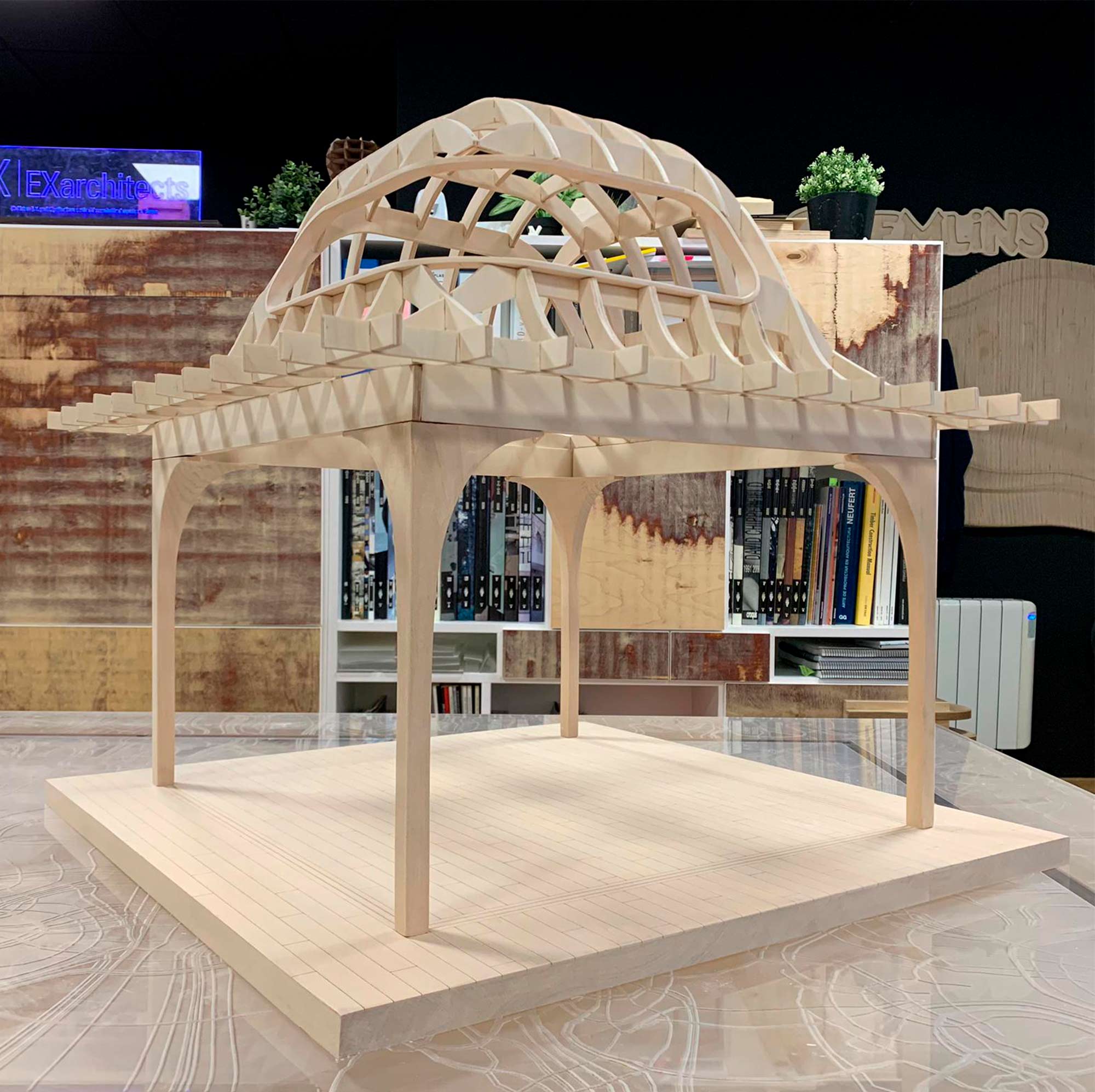

La maqueta constructiva se compone de de diferentes piezas:

Base de madera grabada a láser.

Pilares realizados con madera y tallados a mano.

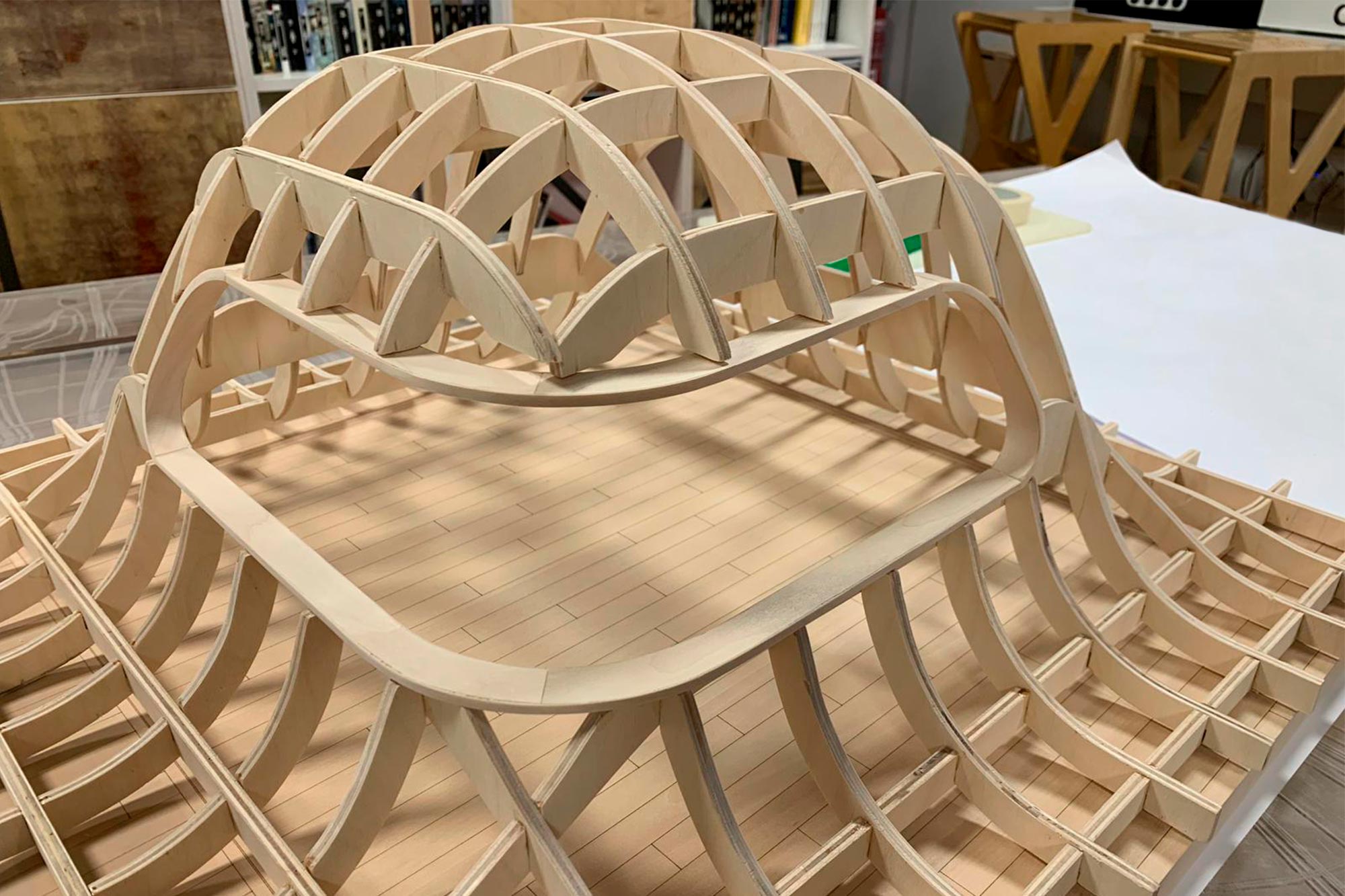

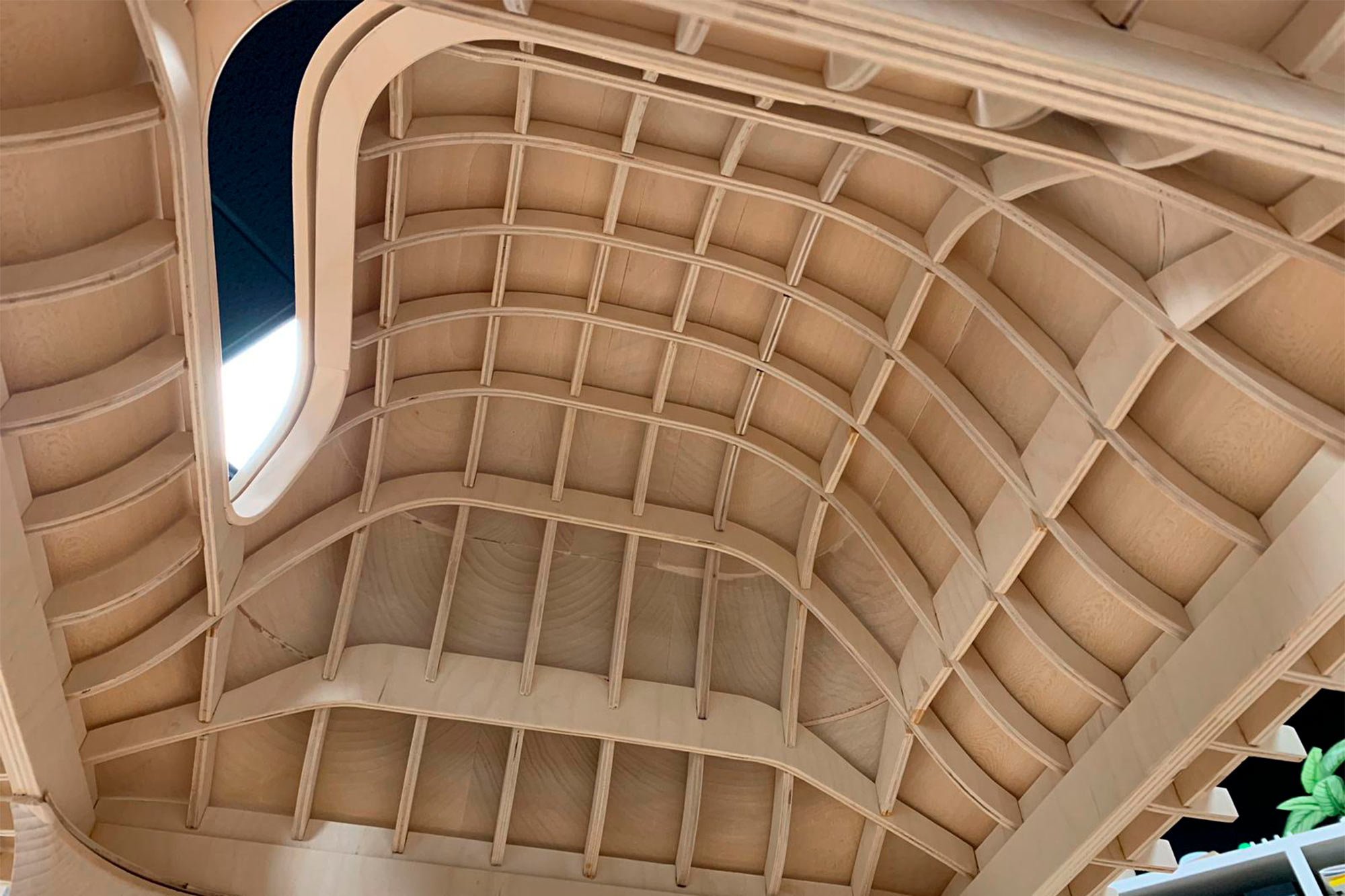

Estructura de cubierta reticular, realizada en madera y mecanizada en CNC 2D siguiendo un sistema de puzle.

Cubierta de madera, mecanizada en CNC y tallada y lijada a mano.
