新兴县四馆一中心丨中国云浮丨华南理工大学建筑设计研究院有限公司

01项目概况

新兴县四馆一中心项目位于广东省云浮市新兴县，其功能包括：图书馆、博物馆、档案馆、文化馆、青少年妇女儿童活动中心。四馆一中心与先期建成的惠能纪念堂共同组成惠能广场文化建筑群，成为新兴县集阅读、文化、活动展览、会议为一体的多功能城市会客厅。

博物馆

文化馆

青少年妇女儿童活动中心

青少年妇女儿童活动中心——庭院

档案馆——庭院 02

设计理念DESIGN CONCEPT

整体合一的文化聚落

该项目是一个文化聚落的设计，“整体性”是我们设计的原点。六祖惠能纪念堂和惠能广场的中轴空间已经建成，坐落在山水之中。我们采用了一种梯级式的空间布局方式，沿着惠能广场纪念轴线往南北两侧逐级抬升体量，形成以纪念堂为核心，融于山水、层层递进、有秩序、和而不同的文化建筑聚落。建筑的立面造型，延续了惠能纪念堂新唐风的立面做法，呈现一种纯洁、优雅、古朴的文化建筑的品相。

建筑体量尊重纪念堂已有轴线，适当退让尊重轴线及广场，主入口面对中轴线形成层层递进的空间关系。

新建场馆高度均不超过纪念堂屋顶高度，以谦让的姿态以纪念堂为中心向两侧逐级抬升，突出纪念堂的中心地位。

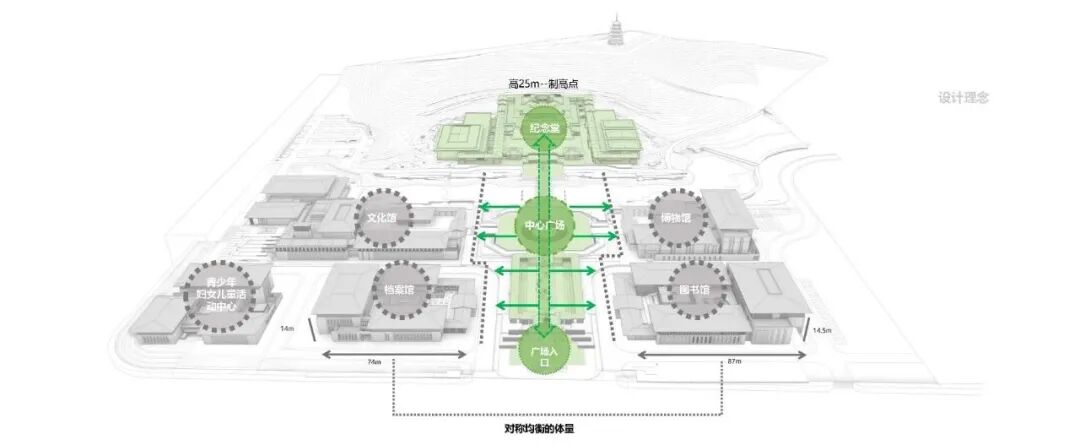

理念示意图

文化性组团格局

建筑打破大体量布置模式，将每个建筑设计为多个小体量单元串联起来的建筑组团，富有空间趣味。每个建筑单体都设有空廊，可以最大程度地将建筑内部空间与外部环境进行空间渗透，同时呼应惠能纪念堂已经建成的廊道。

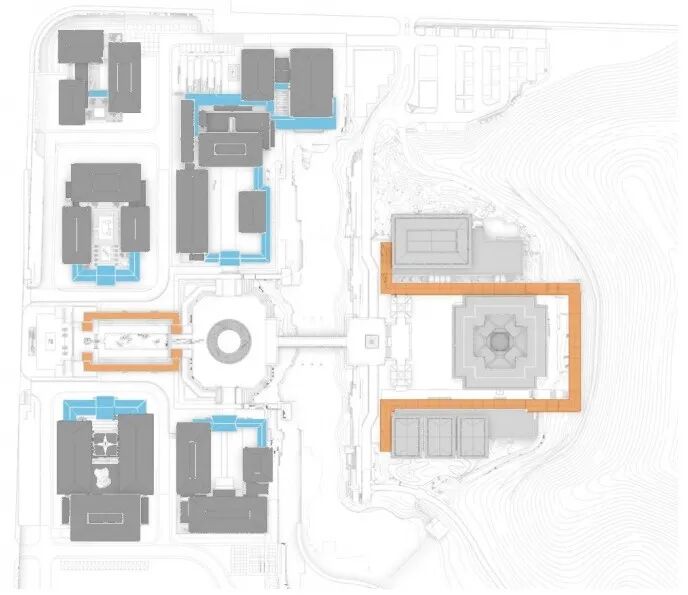

小体量与连廊布局

档案馆

图书馆（左）&博物馆（右）

建筑布局学习中国古典园林布局，通过多重建筑体量的组合与空廊连接围合出形态各异的大小庭院。每一个建筑单体均围合出各自的庭院空间。每个庭院各不相同但是整体气质却与场地现有景观相统一。场地内部有山有水有庭院，营造出一幅古典园林的写意景象。

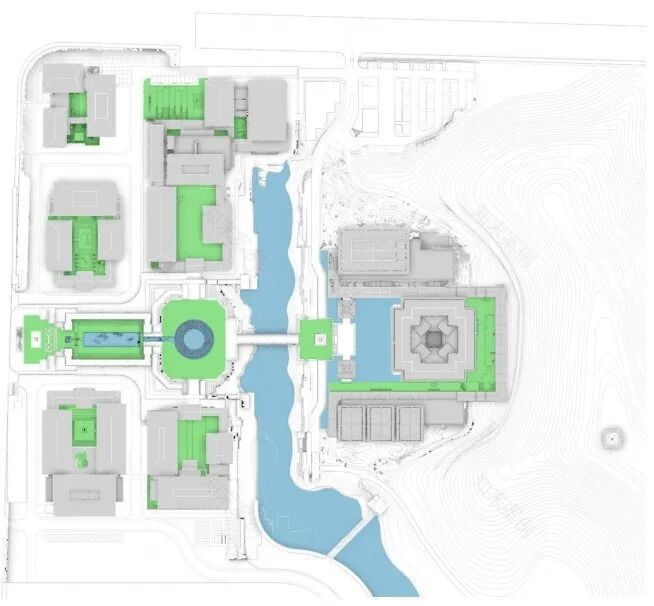

园林式布局

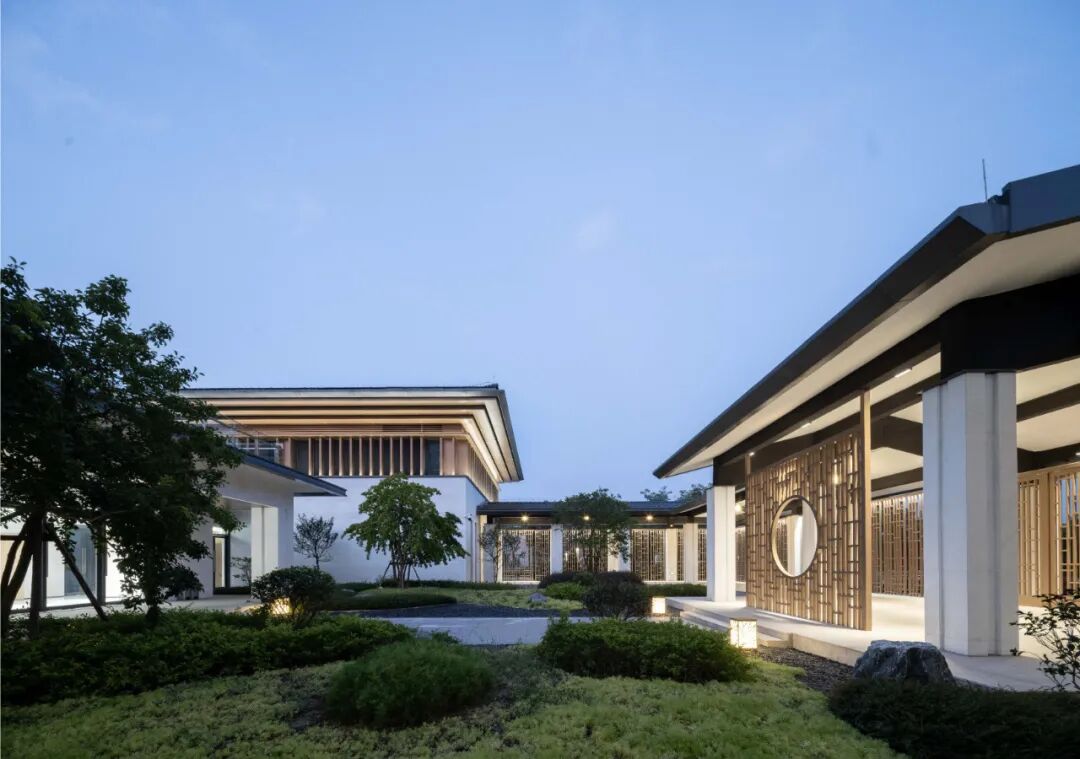

文化馆——庭院

档案馆——庭院

和而不同的空间形态

方案对各建筑群体内部形态进行差异化处理，营造手法和而不同，结合各自功能特点营造特色的空间品性。

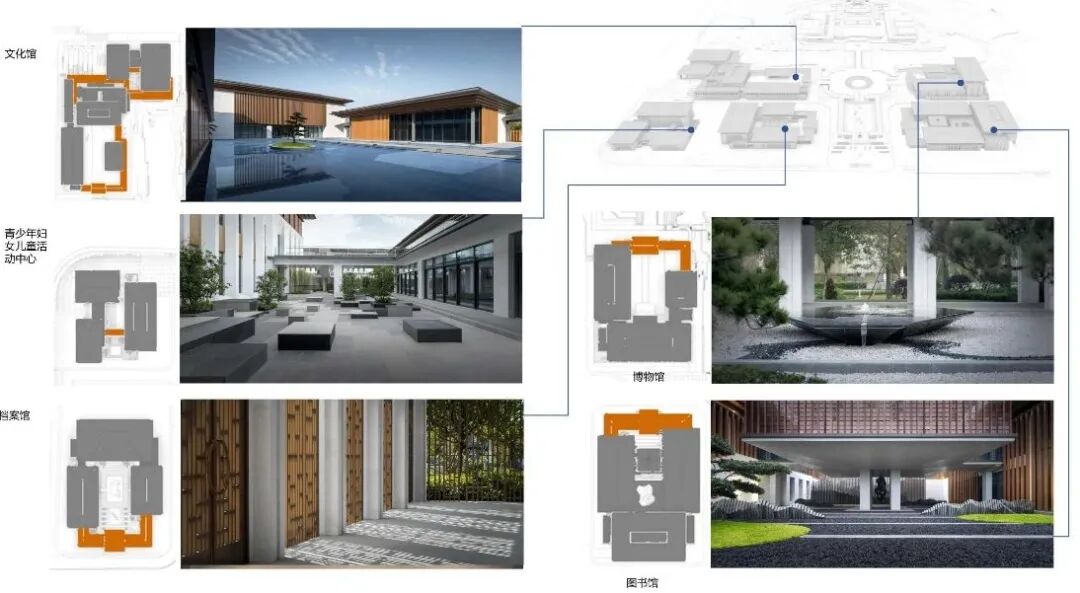

内部形态差异化处理

建筑参数化技术实现抽象、现代的山水画意

通过编制程序控制每一片金属片的倾斜角度来实现不同的天光反射，产生不同深浅的灰度变化，从而抽象地模拟了巨大的水墨山水画。在制作与建造方面，每个金属片的尺度相同，固定在竖向的钢丝拉索之上，通过预制编号和标记好的倾斜角度进行安装，以相对低廉的成本造价实现了这幅巨大的画卷。

博物馆——庭院

创新的悬挑板结构技术

图书馆b区书阁最大悬挑距离为8.5米，中部设置了两道800x3600的大柱；二层采用变截面混凝土楼板，并设置12道暗梁，可满足承载力及变形要求，且板底采用直接外露的混凝土，免去装饰面，结构成就艺术之美。

图书馆——庭院

禅机的安排在某些馆里面也有禅宗艺术元素的体现，譬如图书馆的书阁，我们命名为“巽阅书阁”，灵感来源于六祖禅宗的公案：“幡动、风动、仁者心动”，我们把书阁外面的遮阳百叶设计为风动百叶形式，风吹了会动，就像风在读书一样，通过这种场景的营造，让读者用心去感悟这个禅机。

图书馆“巽阅书阁”

03设计图纸DRAWINGS

总平面图 GENERAL PLAN

图书馆一层平面图 FIRSTFLOOR PLAN OF LIBRARY

图书馆立面图ELEVATIONOF LIBRARY

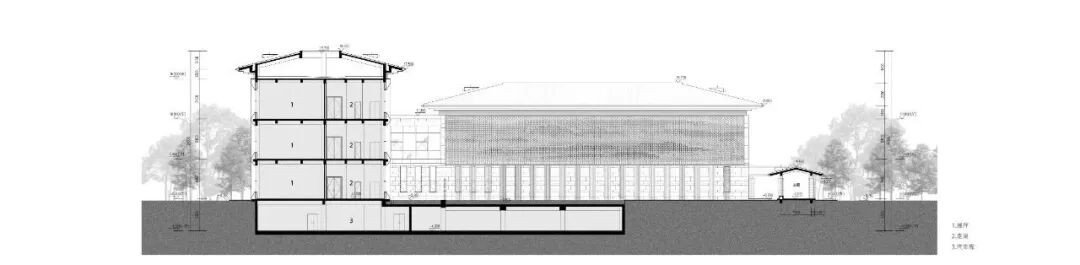

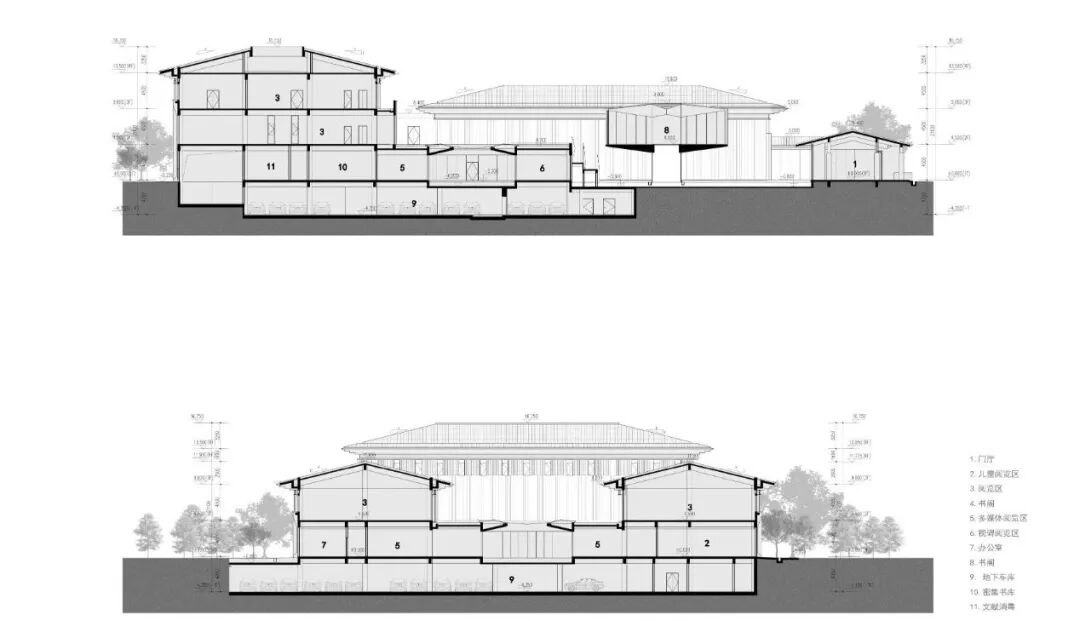

图书馆剖面图 SECTIONOF LIBRARY

博物馆一层平面图 FIRSTFLOOR PLAN OF MUSEUM

博物馆立面图ELEVATIONOFMUSEUM

博物馆剖面图 SECTIONOFMUSEUM

档案馆一层平面图 FIRSTFLOOR PLAN OF ARCHIVE

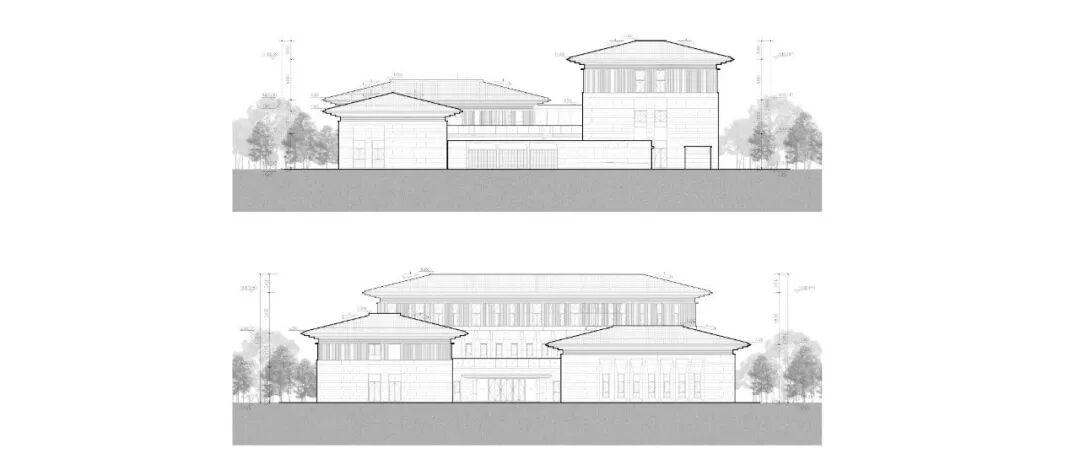

档案馆立面图ELEVATIONOFARCHIVE

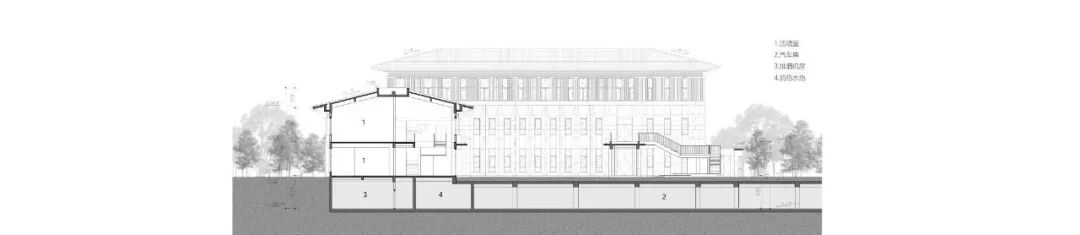

档案馆剖面图 SECTIONOFARCHIVE

青少年妇女儿童活动中心一层平面图 FIRSTFLOOR PLAN OF ACTIVITY CENTRE

青少年妇女儿童活动中心立面图ELEVATIONOFOFACTIVITY CENTRE

青少年妇女儿童活动中心剖面图 SECTIONOFACTIVITY CENTRE

文化馆一层平面图 FIRSTFLOOR PLAN OF CULTURAL CENTRE

文化馆立面图ELEVATIONOFCULTURAL CENTRE

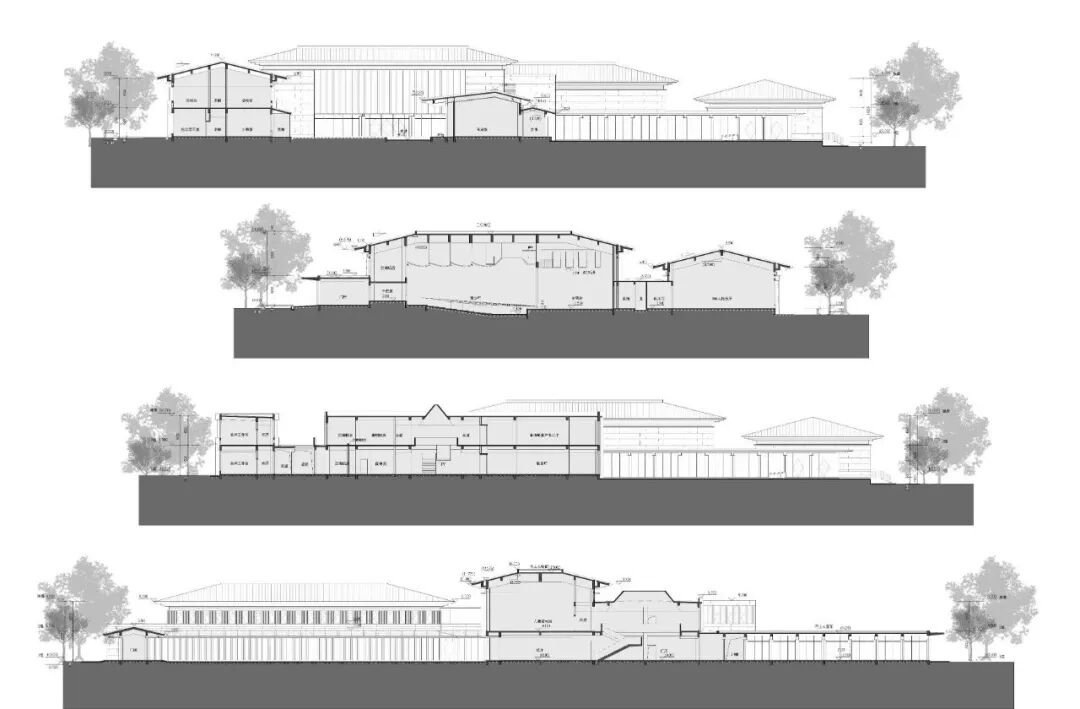

文化馆剖面图 SECTIONOFCULTURAL CENTRE

▎项目档案

项目名称：新兴县四馆一中心

项目位置：广东省云浮市

总建筑面积：45306㎡（其中地上29667㎡，地下15639㎡）

设计单位：华南理工大学建筑设计研究院有限公司

项目总负责：吴中平、苏朝浩

建筑：童梦琳、郑惠婷、张春意、陈盛德、辛晓柯、卢珊丽、曾健全、郑旭光、吴国明、李嘉伟、刘洪文等

结构：劳晓杰、陈小锋、桑喜领、郑洋、王俊霏、林俊生、周颖彬、唐飞燕

暖通：黄璞洁、郑运婵、李艳霞、何时刚

给排水：王琪海、马双群等

电气：黄晓峰、陈卫彬、伍尚仁、陈涛、原继业

智能化：范细妹、黄光伟

BIM：吴润榕、陈佳森、陈思超、梁昊飞

绿建：胡文斌、许玲玲

概算：周华忠

室内与景观设计：广东城建达设计院有限公司

幕墙设计：广东咏煌装饰工程有限公司

泛光设计：深圳市光艺规划设计有限公司
