Helgé系列可充电台灯设计

Cette présentation est structurée en:

- Contexte

- Cahier des charges

- Design

- Modélisation

- Impression 3D

- Electronique & assemblage

- Tests de fonctionnement

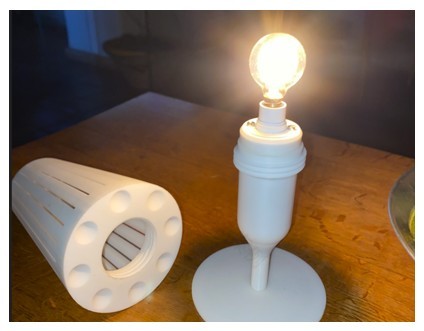

Première lampe rechargeable de la série Helgé: Diffuseur ajouré ici, réalisé avec l’imprimante SLS (3D Prodways ProMaker P1000), pensée pour la maison et les restaurants

Helgé Series rechargeable table lamp designed for home and hospitality use. 3D printed in PETG and PA12 using FDM and SLS technologies. Perfect for restaurants, terraces and cosy living spaces.

CONTEXTE DU PROJET

La lampe de table peut se distinguer comme un élément de décoration à la fois fonctionnel et esthétique. Elle apporte une touche unique à tout espace. Un design particulier permet de créer une ambiance chaleureuse dans la pièce où elle se trouve.

Que ce soit par le choix minutieux du socle, la forme et la matière du diffuseur, chaque aspect de la lampe doit être adapté pour s’harmoniser avec l’esthétique globale d’un intérieur. (interior lighting)

La série Helgé explore une approche de lampes de table alliant esthétique contemporaine et fabrication additive (3D printed)

DESIGN & CONCEPTION

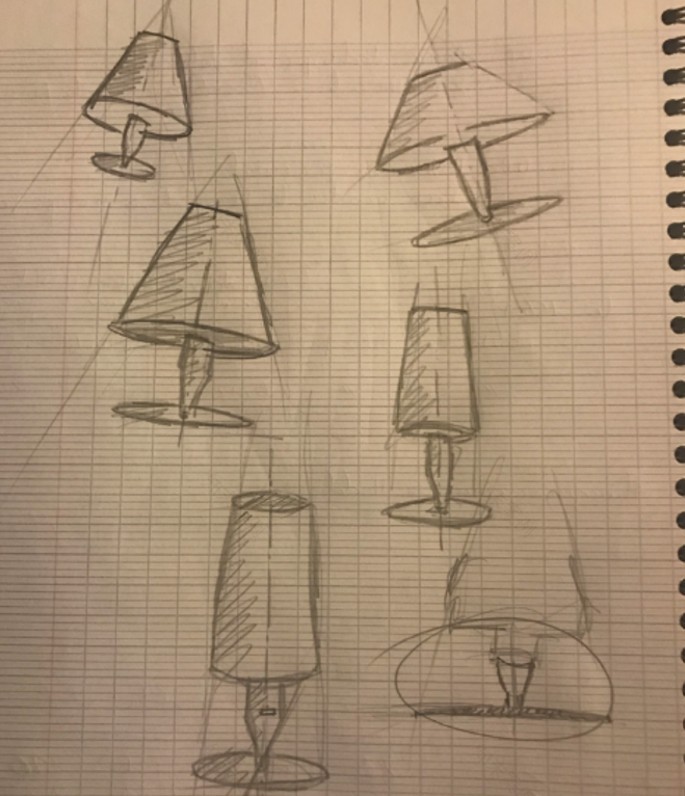

Premières explorations des formes en vue du prototypage (prototyping). J’ai commencé par de nombreux croquis à main levée, à la recherche d’une silhouette simple et élégante, inspirée des designs italiens et des verres à pied. Les premières ébauches m’ont permis d’explorer le rapport entre le diffuseur, le pied et le volume du socle.

Esquisses exploratoires / études de formes

L’objectif était de trouver un équilibre entre : – des lignes épurées, faciles à produire en impression 3D – un volume suffisant pour intégrer l’électronique – une forme qui évoque naturellement la lumière de table.

RECHERCHES & CONCEPTIONS TECHNIQUES

Des croquis aux premières réflexions

Des réflexions aux premières ébauches

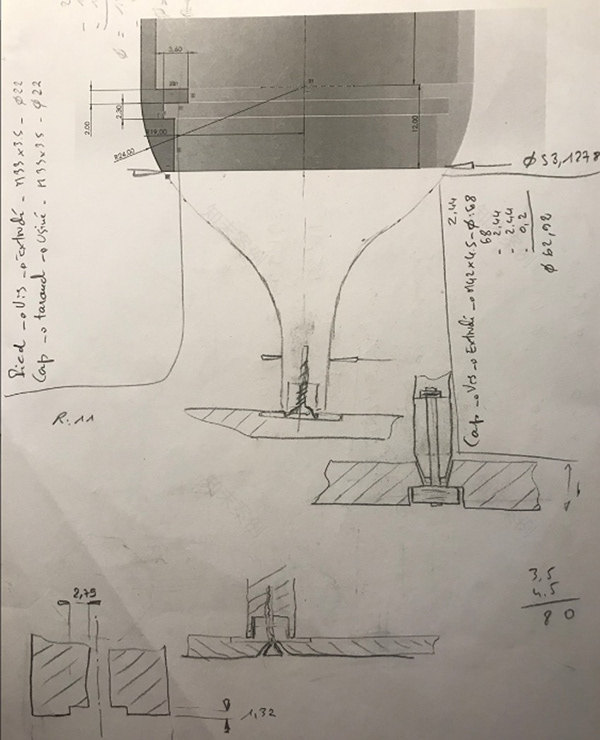

Avant de modéliser la lampe en 3D, j’ai réalisé plusieurs croquis techniques à main levée.Ces dessins m’ont permis :

- d’explorer les proportions générales,

- de visualiser l’assemblage des pièces,

- et de valider les premières dimensions.

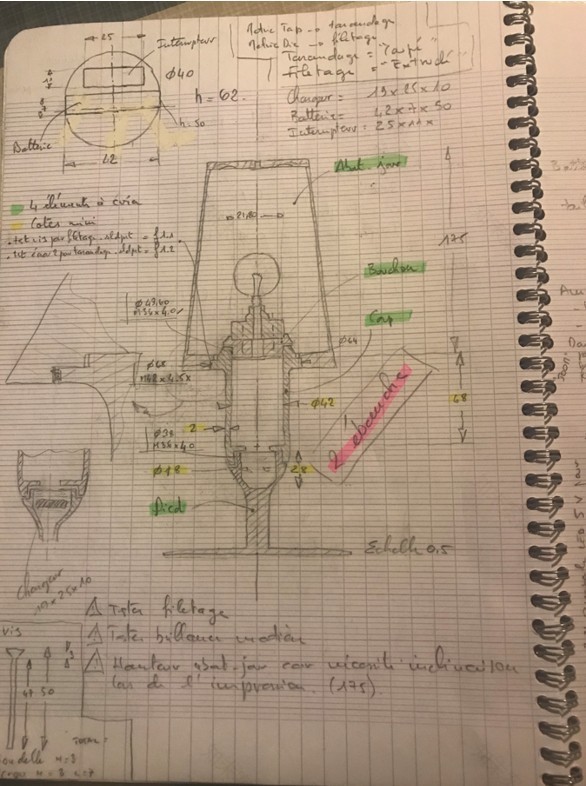

Ces croquis constituent les premières bases de la conception de la lampe Helgé. À ce stade, j’expérimente :

- la forme générale du diffuseur,

- le logement de la batterie,

- le passage des vis et des supports internes,

- et la position des composants électriques.

J’y note mes idées, mes essais, mes doutes, et les solutions techniques possibles avant d’aller vers SolidWorks.

Plusieurs essais sont nécessaires

Ces croquis fondateurs me servent à :

- tester différentes géométries,

- mesurer l’impact sur l’équilibre de l’objet,

- imaginer l’assemblage et le démontage,

- anticiper les contraintes d’impression 3D.

Chaque annotation reflète une décision : choix des matériaux, tolérances, filetages, inserts laiton, type de batteries, etc.

MODELISATION 3D

La lampe est décomposée en 7 pièces principales : abat - jour, corps, panier électronique, pied, support de carte, bouchon et plateau.

Les pièces sont conçues comme des volumes creux permettant d’accueillir la batterie, le module de charge, l’interrupteur à distance et le câblage. La plupart des assemblages se font par vissage (filetages intégrés en CAO), ce qui facilite le démontage et les réparations.

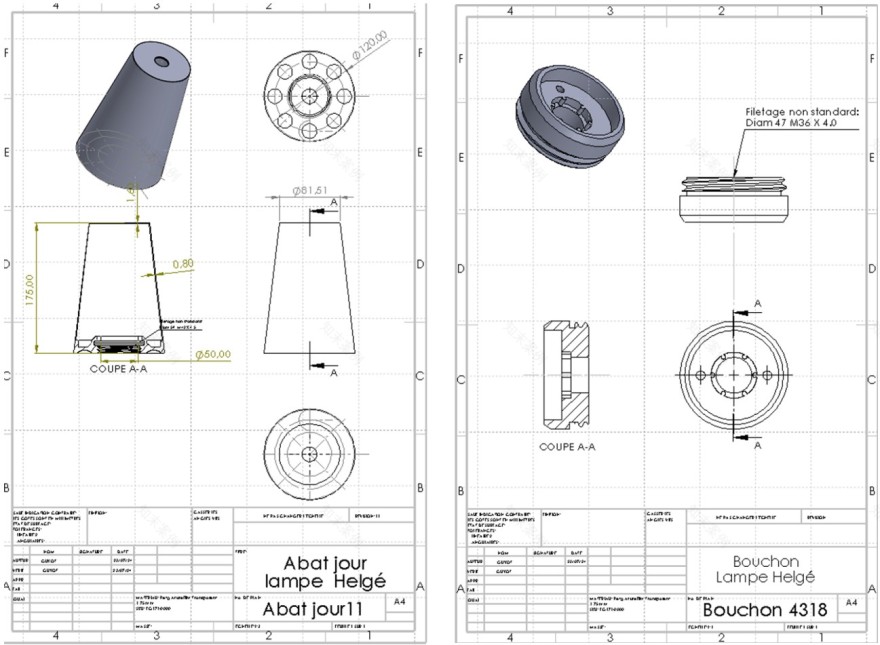

CONCEPTION CAO

La modélisation a été réalisée sous SolidWorks, à partir des premiers croquis. La lampe est décomposée en 7 pièces principales : abat - jour, corps, panier électronique, pied, support de carte, bouchon et plateau.

IMPRESSION 3D, MATERIAUX & RENDU LUMINEUX

Deux versions de la lampe = Deux techniques d’impressions

1 Impression SLS (PA12)

Technique : Frittage sélectif par laser (SLS) Imprimante utilisée : Prodways ProMaker P1000

Pour cette première version, j’ai choisi une impression SLS en polyamide PA12. Le frittage de poudre permet d’obtenir des pièces pleines, robustes et sans supports, avec une excellente résistance mécanique et une surface uniforme.

Avantages recherchés :

- Solidité et rigidité du corps de lampe

- Bonne tenue dans le temps

- Diffuseur semi opaque avec rendu chaleureux

- Idéal pour les prototypes fonctionnels

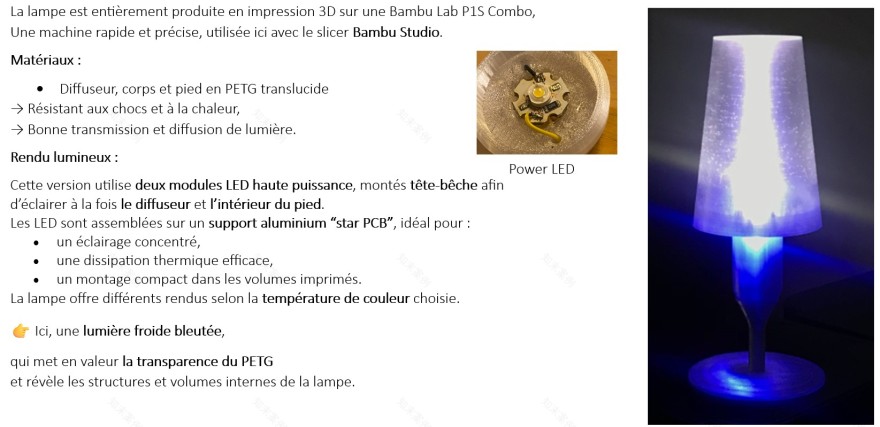

2 Impression FDM (PETG)

Technique : Dépôt de filament (FDM) Imprimante utilisée : BambuLab X1C

En parallèle, j’ai développé une version imprimée en PETG translucide sur BambuLab. Ce matériau offre une belle diffusion lumineuse et permet d’obtenir des pièces légères, recyclables et très économiques à produire.

Avantages recherchés :

- Transparence partielle pour révéler la lumière interne

- Rapidité d’itération & faible coût

- Liberté de réglages (épaisseur, remplissage, orientation des couches)

- Production locale à très faible empreinte carbone

Ces deux techniques permettent des rendus différents:

- PA12 SLS pour des surfaces mates, diffusion douce, finition premium.

- PETG FDM pour transparence, légèreté et variation de couleur.

ELECTRONIQUE & ASSEMBLAGE

TESTS DE FONCTIONNEMENT

Tests réalisés pour valider la diffusion lumineuse, la dissipation thermique, la tenue mécanique des pièces imprimées et les valeurs électriques

CONCLUSION

La lampe de table Helgé marque l’aboutissement d’un processus complet de conception et de prototypage : réflexion fonctionnelle, dessin à main levée, modélisation 3D, choix des matériaux, impression additive et tests de performance.Ce projet m’a permis d’explorer deux technologies d’impression (PETG en FDM et PA12 en SLS), de comparer leurs rendus et comportements mécaniques, et d’intégrer une solution électronique compacte autour d’une alimentation sur batterie.

Les essais confirment la robustesse des assemblages fileté en impression 3D, la fiabilité du système lumineux et une autonomie cohérente avec les calculs théoriques.La série Helgé continuera d’évoluer, avec l’objectif d’intégrer des fonctions telles que la recharge magnétique, la variation d’intensité et de nouvelles formes ou textures de diffuseurs.

Prochaine évolution: petite série (small batch production) et versions personnalisables (customizable).

Placée sur une table basse, la Helgé crée une lumière douce et conviviale, parfaite pour un dîner, un salon ou un espace d’accueil.
