2022 Металлокаркас

Hello everyone, these are screenshots from my BIM project

2022 Metal frame

Фрагмент с центральной композицией и куполом.

RU***EN

A fragment with the central composition and dome.

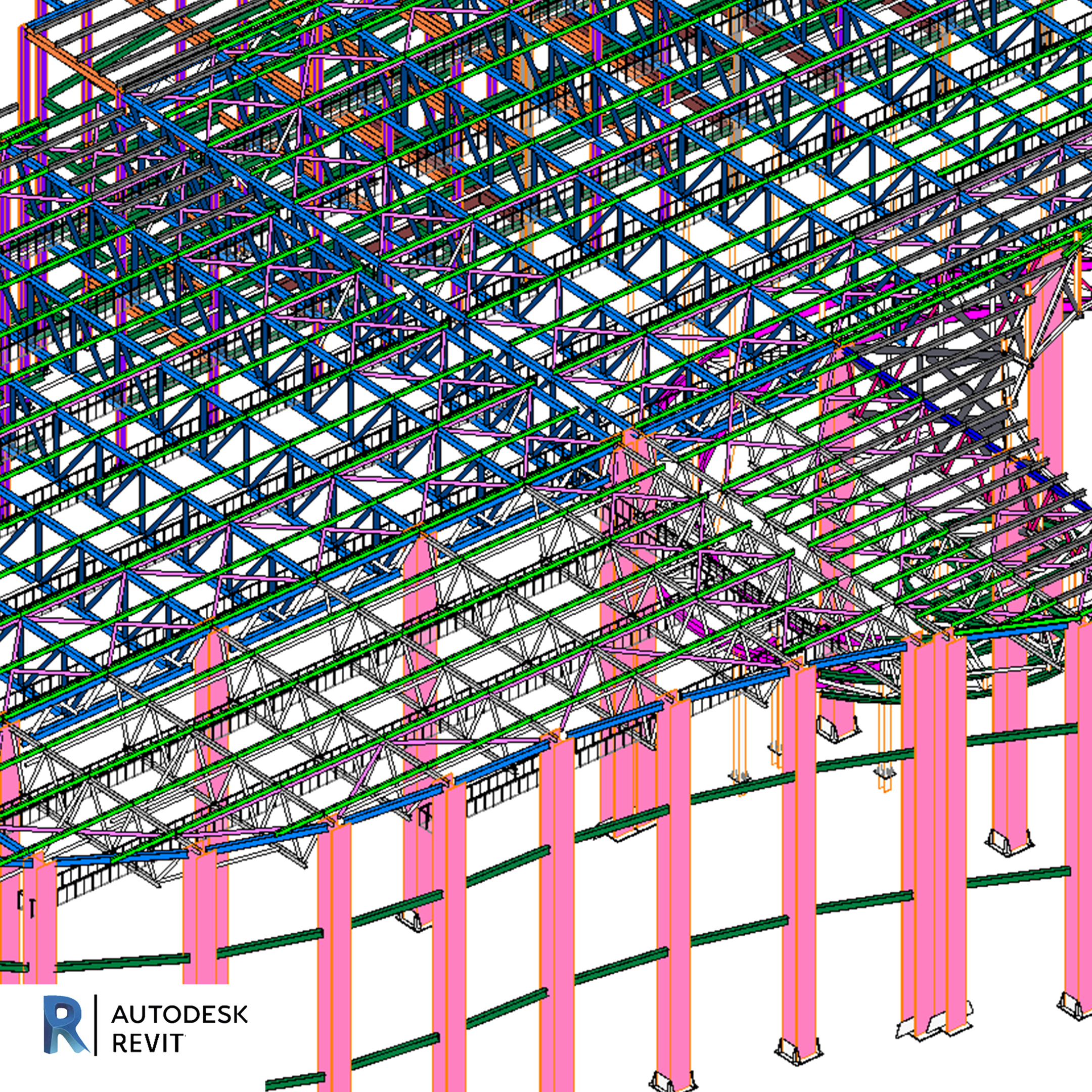

Балки и колонны - цвета разные по типам профилей.

RU***EN

Beams and columns have different colors based on the types of profiles.

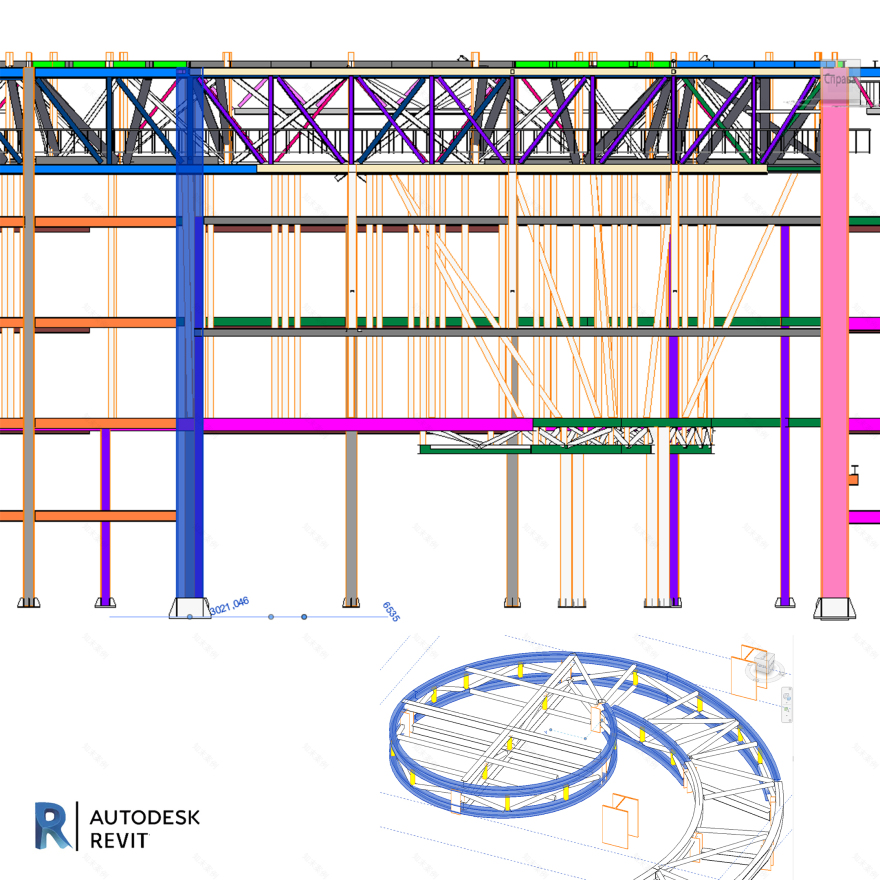

Для самопроверки цвета настроены по Фильтру графики, цвета в проекте имели значение, потому, такая схема помогала легко ориентироваться в модели, насколько это возможно легко.

RU***EN

For self-checking, colors were set up using the Graphic Filter; the colors in the project were significant, so this scheme helped to easily navigate the model as easily as possible.

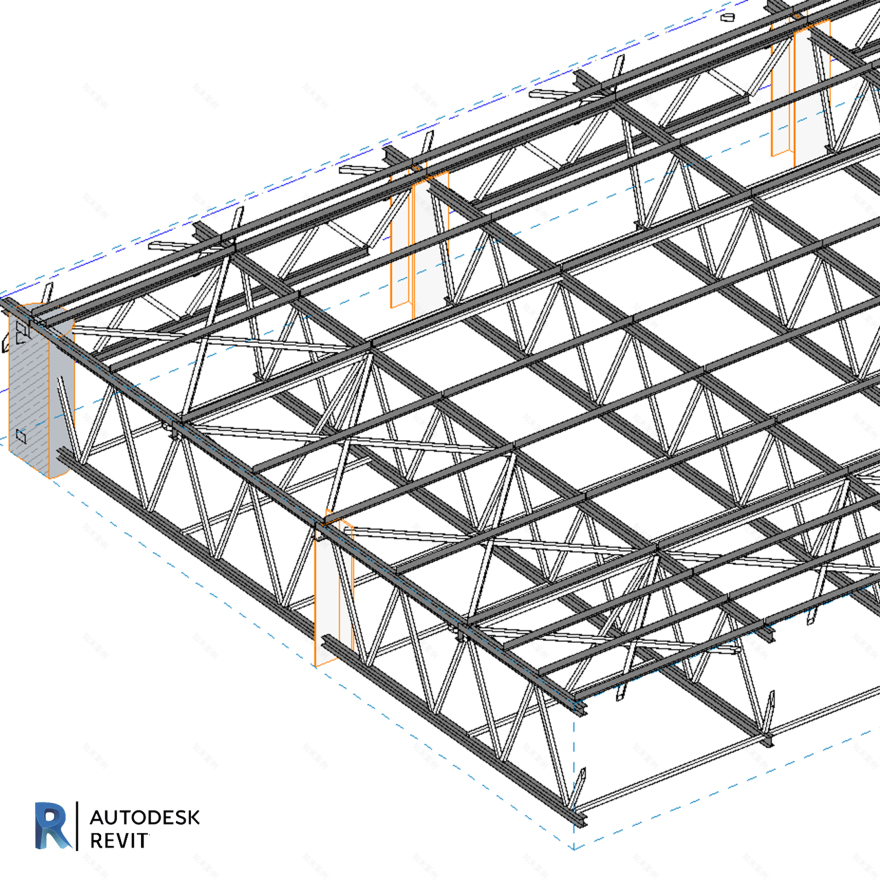

Различные типы ферм по высоте, длине и направлениям, заставили немало потрудиться над их моделированием, без программирования.

RU***EN

Various types of trusses in terms of height, length, and directions required a lot of effort in their modeling, without any programming.

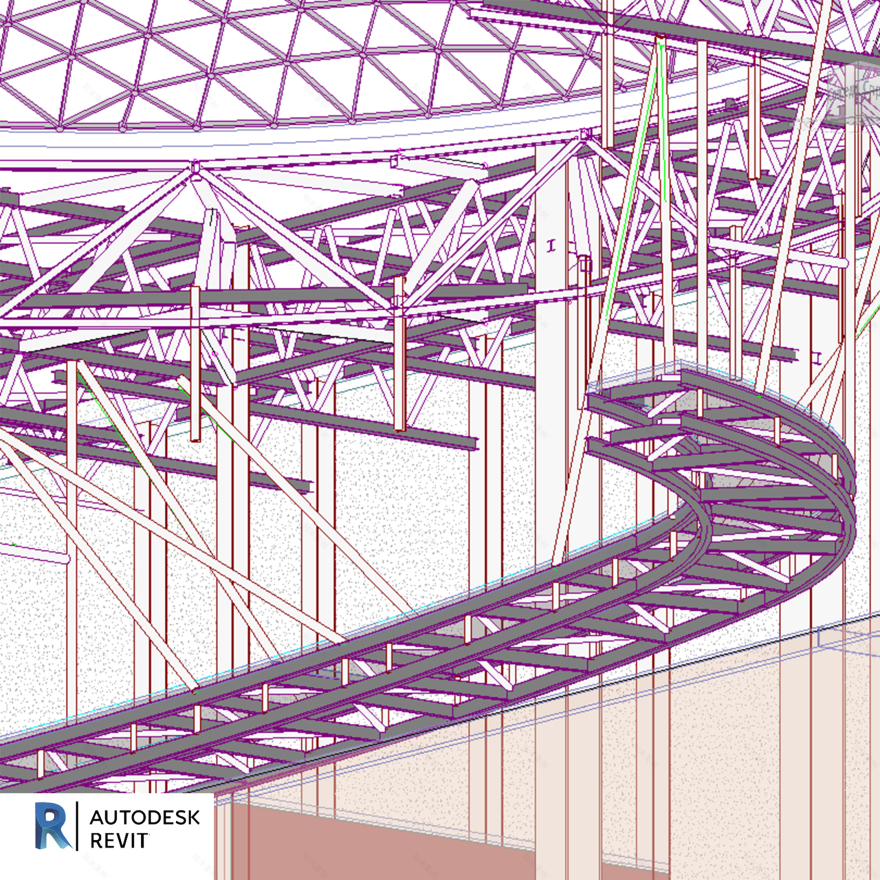

Лестница, которая изначально была непроходимая, всё-таки была отредактирована до момента пока не стало эргономично.

RU***EN

The staircase, which was initially impassable, was edited until it became ergonomic.

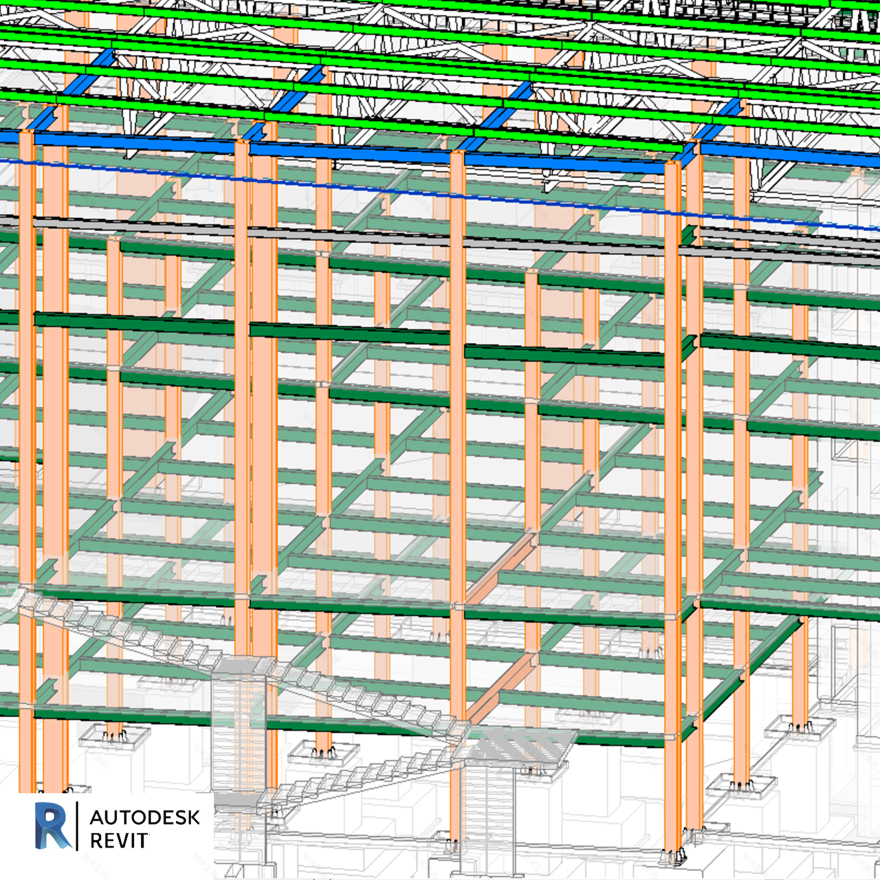

Моделирование конструкции из металла происходило по материалам из ЛИРА и по DWG чертежам опытных конструкторов.

RU***EN

The modeling of the metal structure was done using materials from LIRA and based on DWG drawings by experienced designers.
