Pavia Certosa delle Grazie 三维重建项目

Fil di ferro + materico

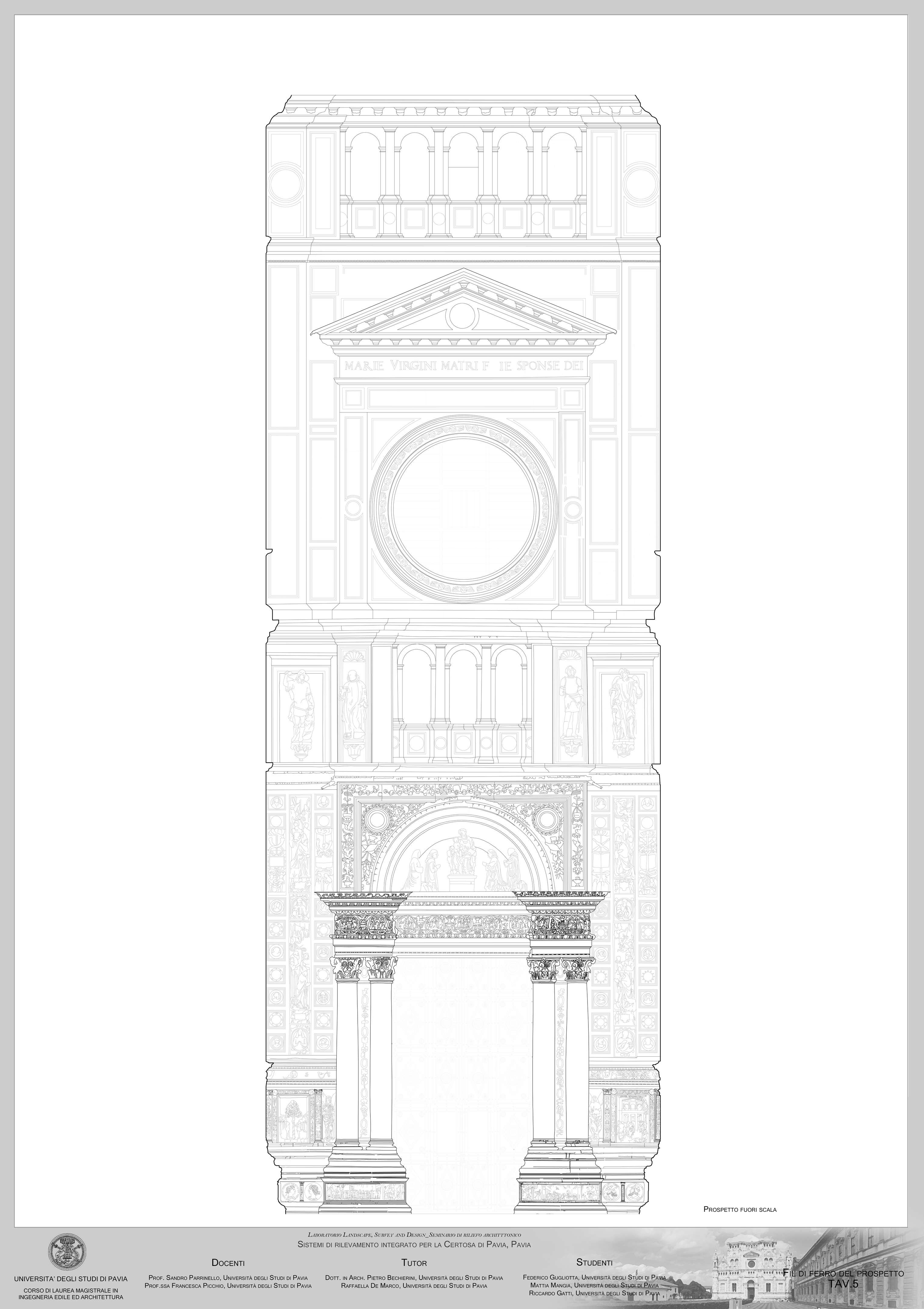

Fil di ferro

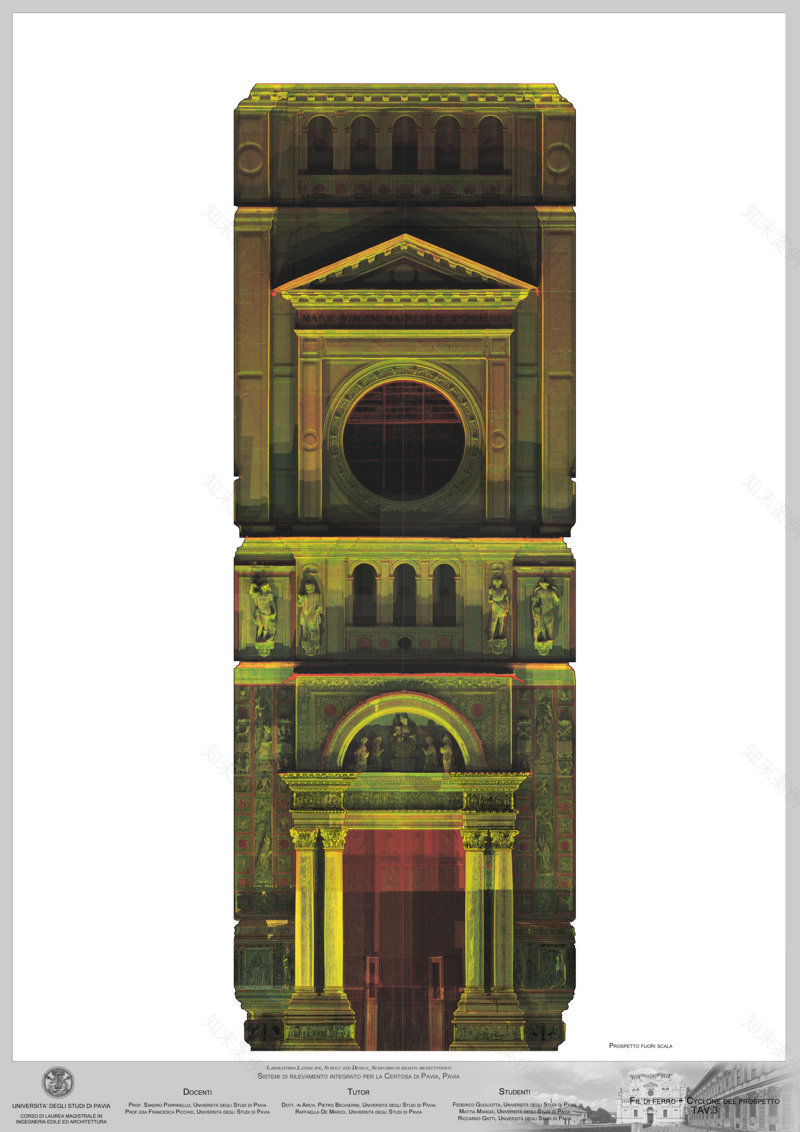

Fil di ferro + nuvola di punti

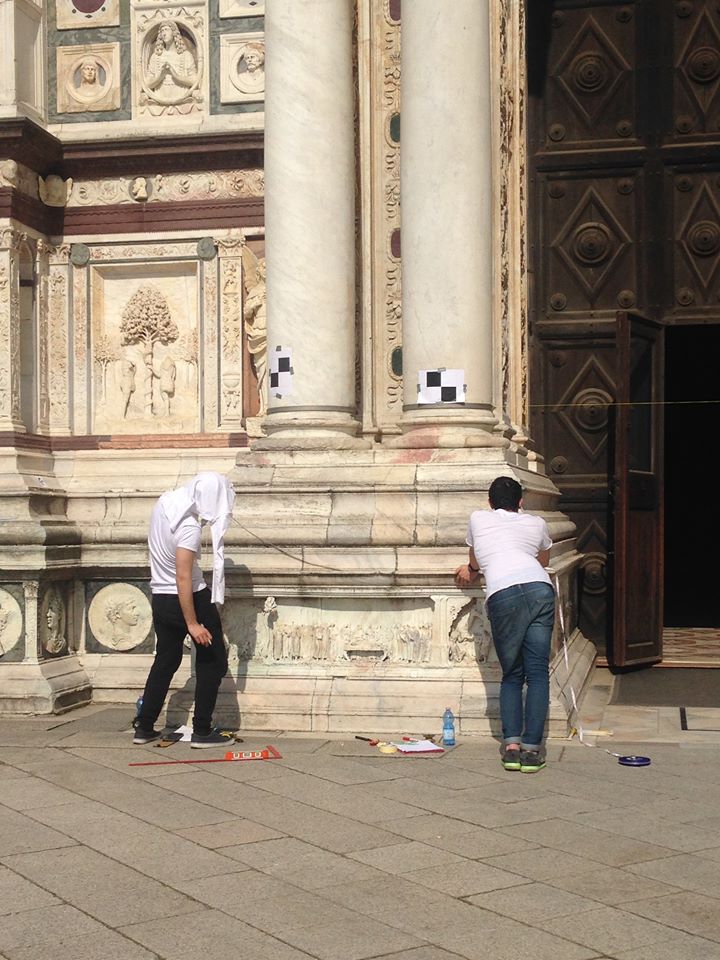

campagna di rilievo diretto

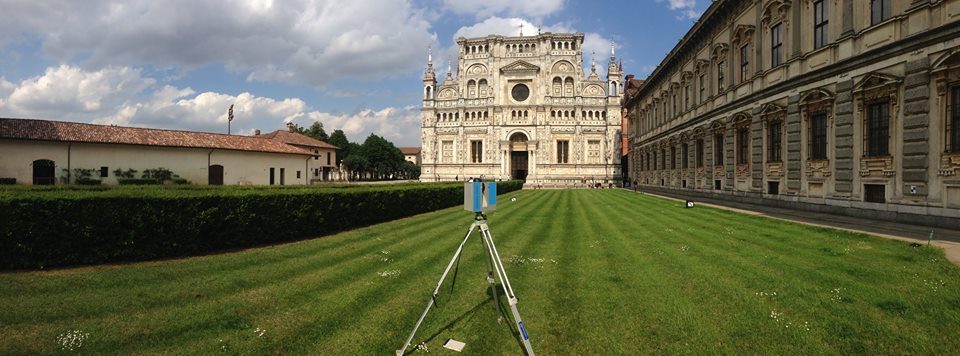

campagna laserscanner

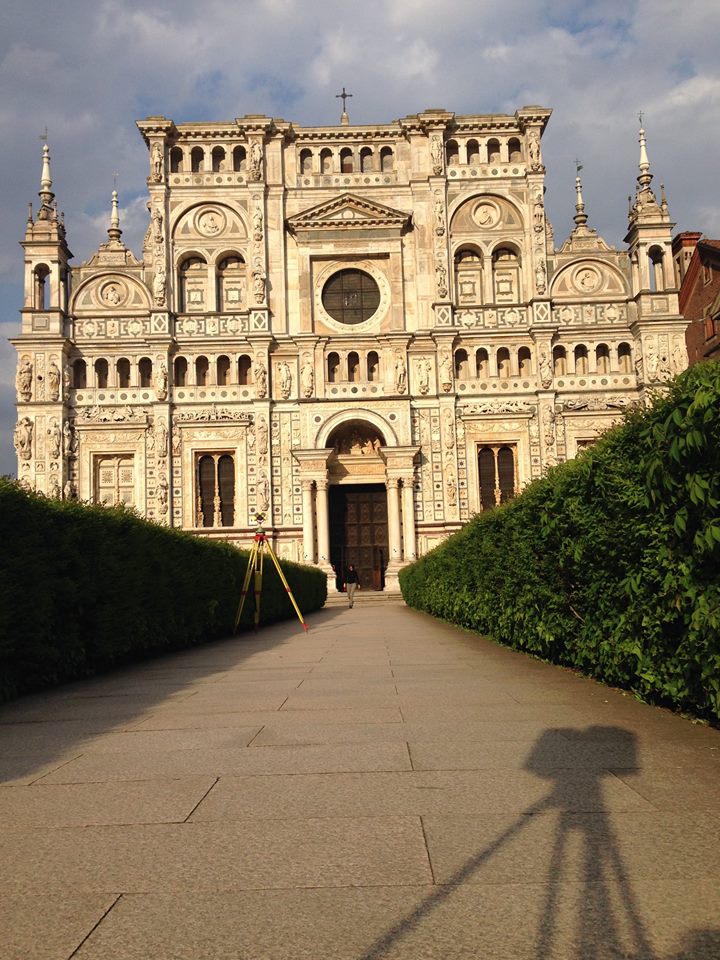

campagna laserscanner

Nell'ambito di una campagna di Rilievo congiunta, in collaborazione con l'Università degli studi di Pavia, sono stati prodotti diversi elaborati riguardanti lo studio ed il rilievo del Cortile principale della Certosa delle Grazie di Pavia. La campagna di rilievo fotografico e 3D è stata effettuata per mezzo di strumentazioni di rilievo diretto ed indiretto, nello specifico sono state utilizzate tecniche di rilievo di fotogrammetria 3D e laserscanner. Gli elaborati sono stati poi distribuiti nei vari gruppi di lavoro e sono stati messi assieme in un lavoro di successiva postproduzione. Nello specifico il gruppo di lavoro composto da noi tre studenti si è occupato della porzione centrale della facciata della Certosa delle Grazie. La campagna di rilievo si è svolta nell'arco di 3 giorni consecutivi, durante i quali si è proceduto nel seguente modo:

1 giorno: giunti sul sito con le attrezzature necessarie per la prima fase di rilievo diretto, ci si è dedicati al rilievo della zona basamentale inferiore, per mezzo del metodo delle quadrilaterazioni e delle coltellazioni. Abbiamo organizzato il rilievo dividento il lotto in 4 porzioni, il nostro unico limite era l'altezza del manufatto, visto che ovviamente a meno di utilizzare impalcature o altri strumenti per potersi ergere in altezza, era impossibile giungere alle zone superiori della facciata per effettuare un rilievo di tipo diretto. Rilevati tutti i profili tramite le coltellazione e messe in ordine tutte le misurazioni effettuate in una fase di successiva postproduzione, si è proceduto con la creazione dei primi elaborati 2D dove si rappresentavano i vari prospetti del lotto;

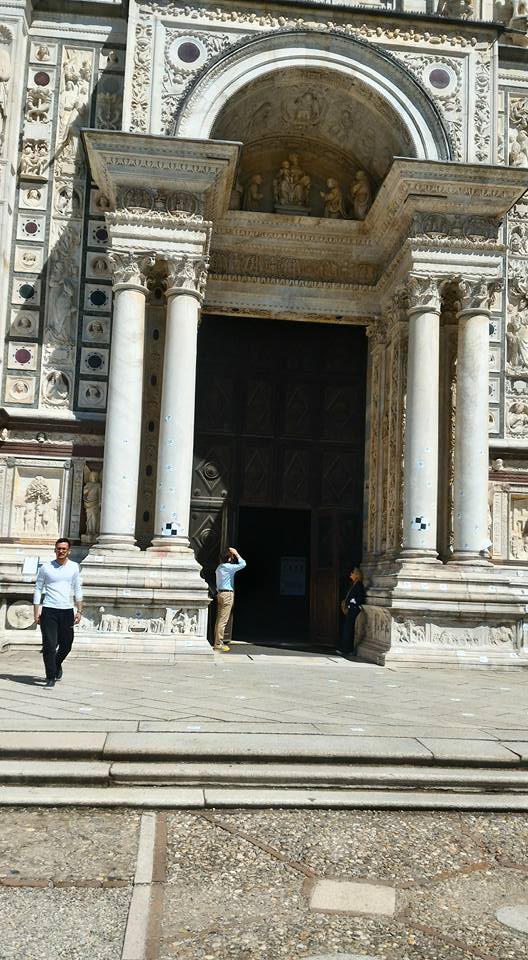

2 giorno: Durante il secondo giorno ci si è dedicati alla fotogrammetria 3D, utilizzando il software Photoscan. E' stata effettuata una campagna fotografica minuziosa, con l'ausilio dei mirini appositamente forniti dal programma per garantire una maggiore facilità nella gestione dei vari Chunk (porzioni di elaborati 3D semi-definitive), durante la quale ci sono stati non pochi problemi, tra i quali in modo particolare condizioni di luminosità legate alla nuvolosità della giornata e alla posizione della facciata, che rendeva impossibile il rilievo in certe fasce orarie. Effettuata la campagna fotografica, abbiamo iniziato ad elaborare i vari chunk 3D per verificare che tutte le informazioni necessarie fossero presenti all'interno dei fari file;

3giorno: Nel frattempo, sin dal primo giorno sono state effettuate anche le campagne di rilievo tramite laserscanner, dove in seguito ad uno studio strategico delle postazioni di alloggiamento dell'apparecchiatura, sono state prodotte più di 60 diverse nuvole di punti opportunamente unite con Cyclone, grazie alle quali è stato possibile ottenere un modello 3D di tutta la porzione interessata.

I lavori di postproduzione successivi che ci hanno portato al giorno dell'esame finale con la presentazione degli elaborati, consisteva nell'incrocio di informazioni tra i 3 diversi metodi di rilievo utilizzati, grazie ai quali era possibile ottenere informazioni più o meno approfondite, compensandosi l'un l'altra rispetto al livello di definizione, accuratezza e nelle falle che ogni metodo poteva avere. Sono poi stati prodotti gli elaborati completi in scala del modello della facciata: Fil di ferro, fil di ferro + materico, fil di ferro + nuvola di punti.

Year 2015

Status Research/Thesis

Type Churches / Restoration of old town centres / Landscape/territorial planning / Museums / Libraries / Archaeological Areas / Tourist Facilities / Urban Renewal / Monuments / Shrines and memorials / Monasteries / Recovery/Restoration of Historic Buildings / Restoration of Works of Art / Restoration of façades / Building Recovery and Renewal
