意大利 Padova 古建筑激光扫描测绘

Nuvola di punti

Supporto topografico al Rilievo Laser Scanner

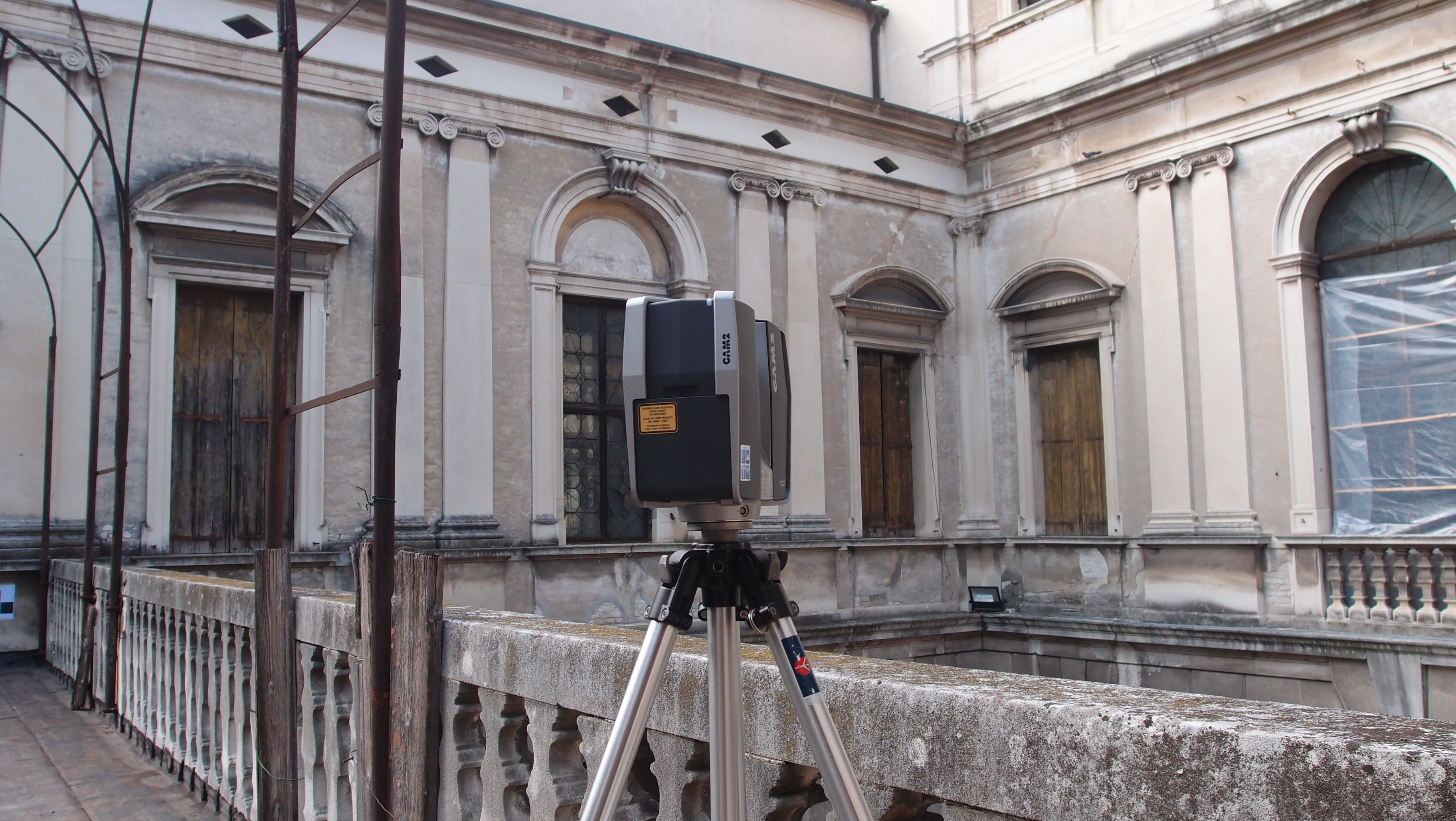

Laser Scanner a differenza di fase

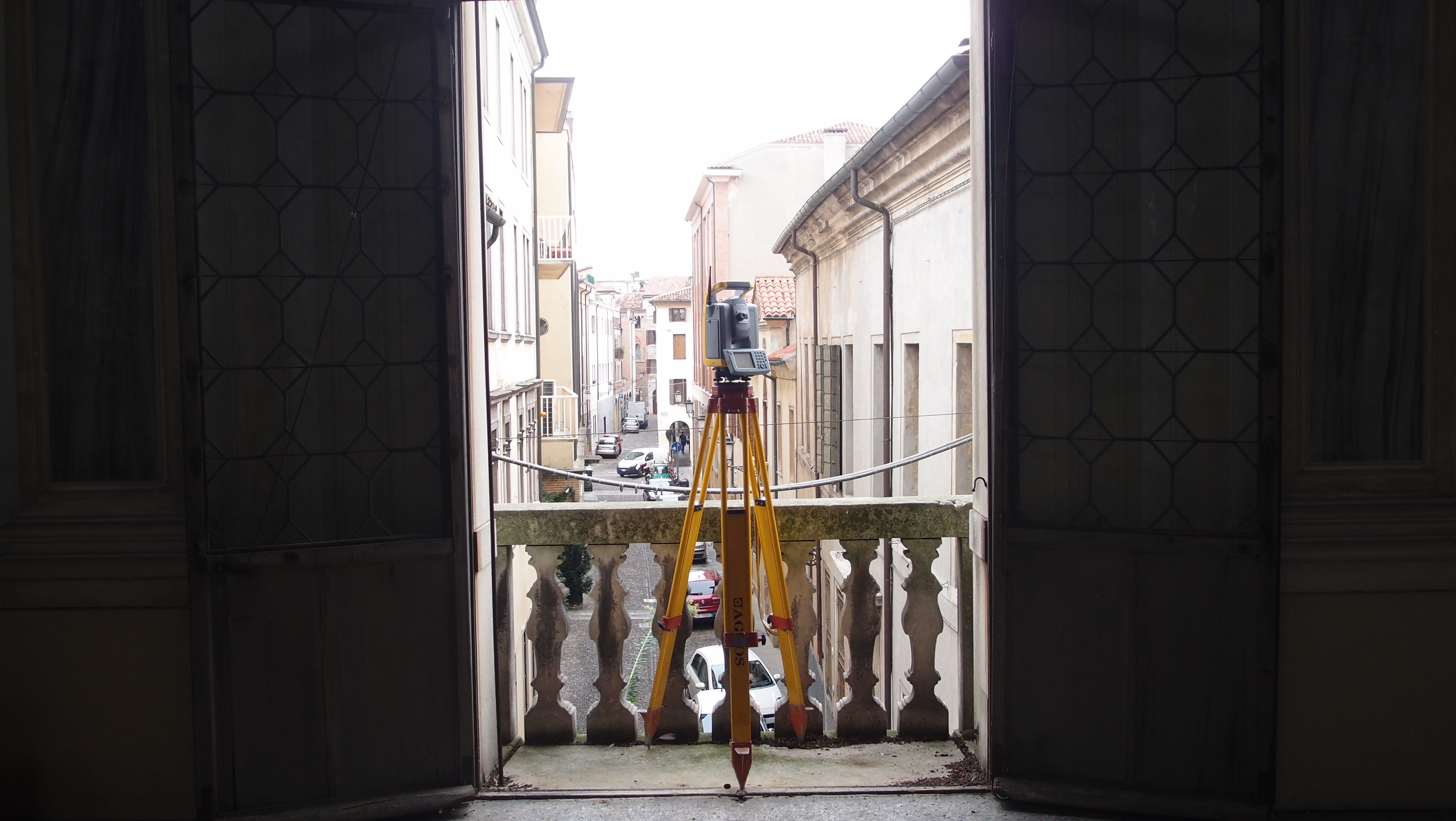

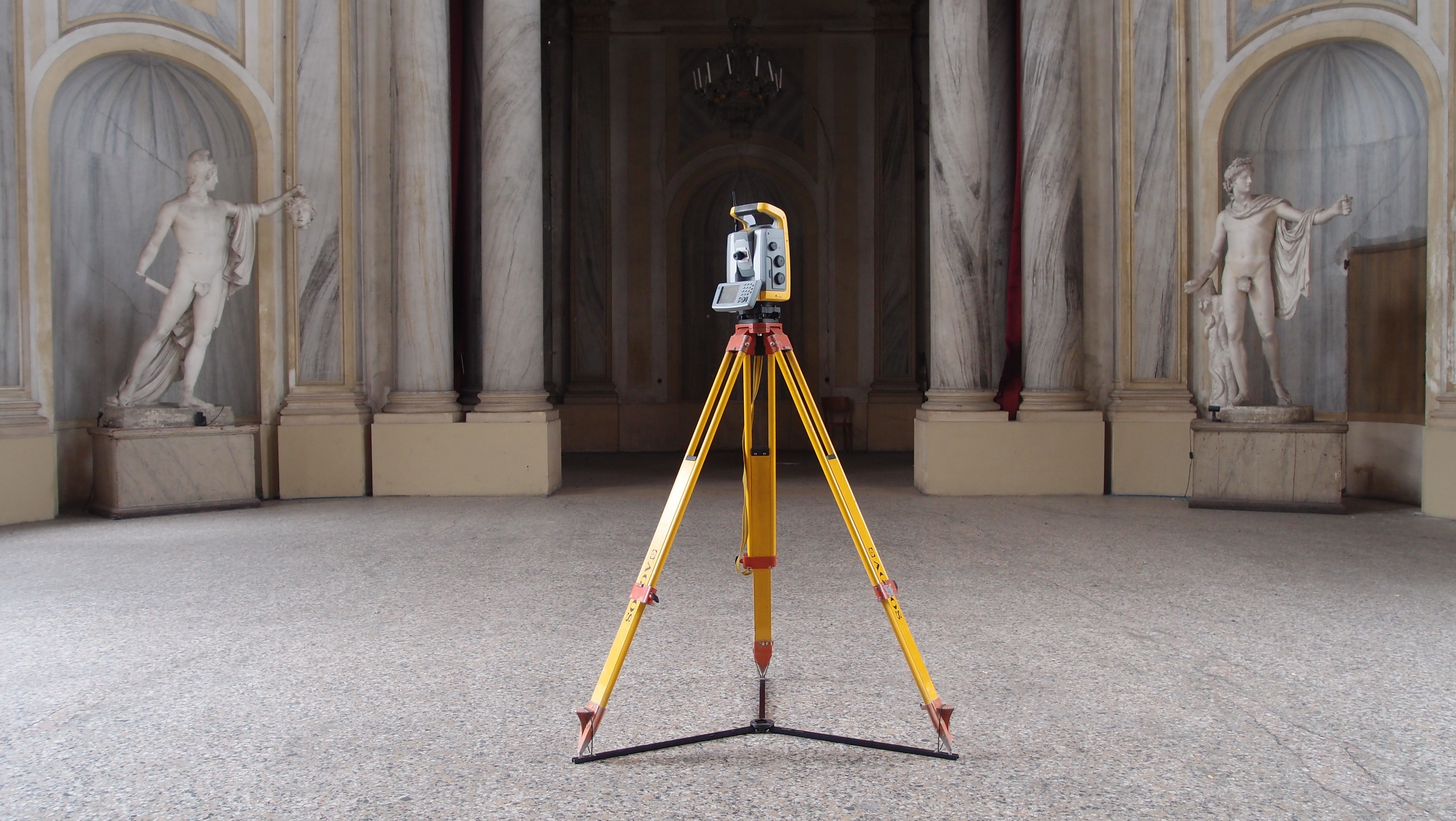

Stazione Totale robotica Trimble

Rilievo Topografico dei Target di Riferimento

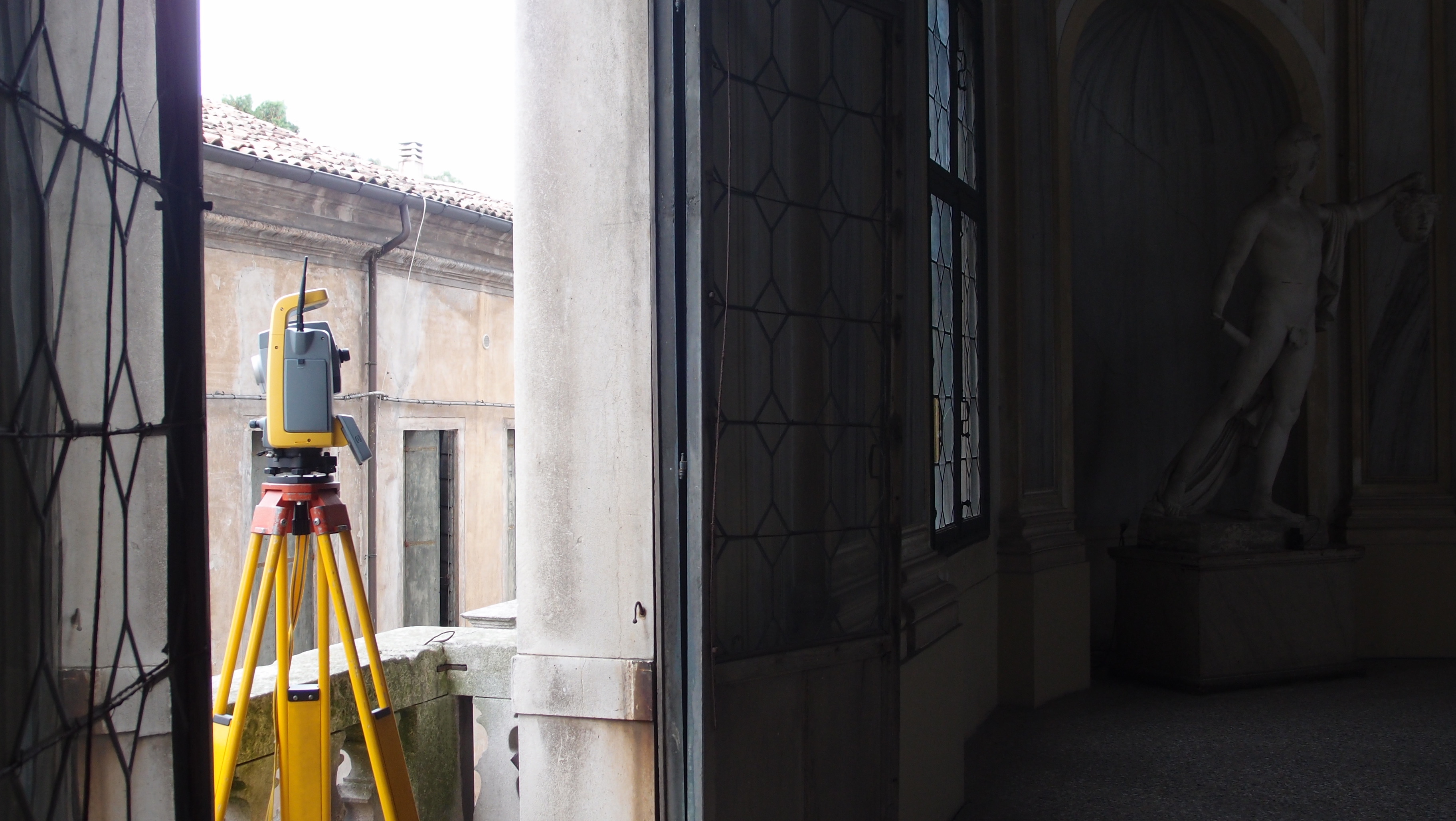

Stazione totale

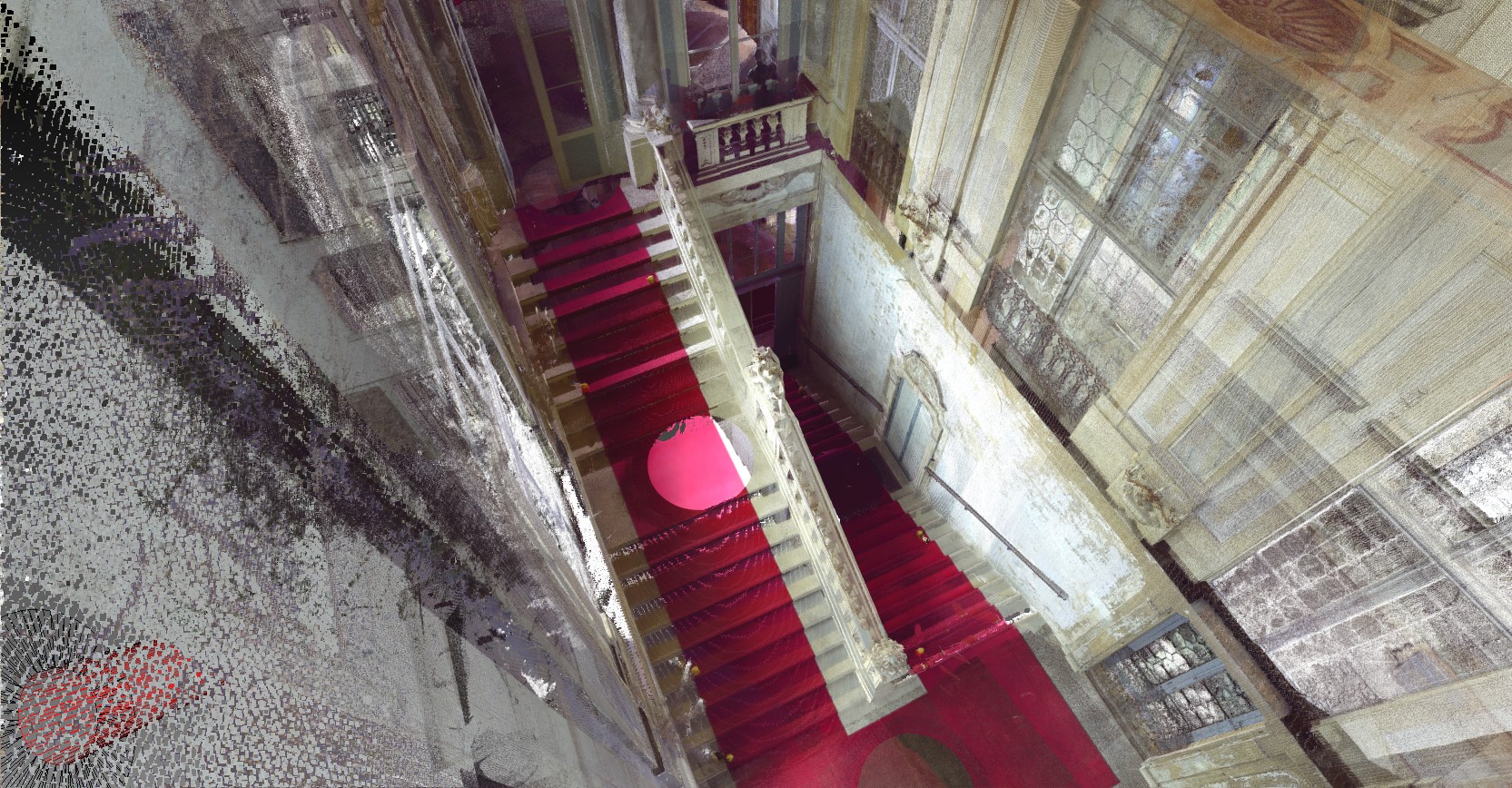

Vista da nuvola di punti

Vista della nuvola di punti

L’incarico, di eseguire un rilievo topografico dello stato di fatto di questo importante edifico ubicato nel centro storico di Padova, ha avuto come finalità la base di partenza per il progetto di ristrutturazione di una porzione del palazzo.

Vista la particolare ed articolata conformazione del fabbricato, che si sviluppa su una superficie di notevoli dimensioni, si è deciso in fase di progetto del rilevo, di eseguire preliminarmente un rilievo topografico con stazione totale, effettuando una poligonale chiusa principale composta da 9 vertici, la quale ci ha permesso di compensare e calcolare con estrema precisione le coordinate dei target di riferimento che in seguito sono stati misurati anche con il laser scanner.

Successivamente al rilievo topografico, si è eseguito il rilievo di dettaglio con l’ausilio del laser scanner utilizzando uno strumento a “differenza di fase” le cui caratteristiche ci hanno permesso di acquisire, in tempi rapidissimi ed in modo automatico le coordinate tridimensionali ed il valore RGB di ogni singolo punto misurato.

Ultimata la fase dei rilievi in sito, si è passati alla post- elaborazione lavorando sulla compensazione dei dati e sulla registrazione delle scansioni, utilizzando i target e gli elementi caratteristici presenti nel posto, ricollocando ogni singola scansione in un unico sistema di riferimento compensato.

Completata anche la fase di registrazione delle scansioni si sono generate le orto foto delle piante, prospetti e sezioni, utili alla redazione degli elaborati grafici finali.

Work started in 2014

Status Completed works

Type Single-family residence / Recovery/Restoration of Historic Buildings / Restoration of façades / Structural Consolidation / Building Recovery and Renewal
