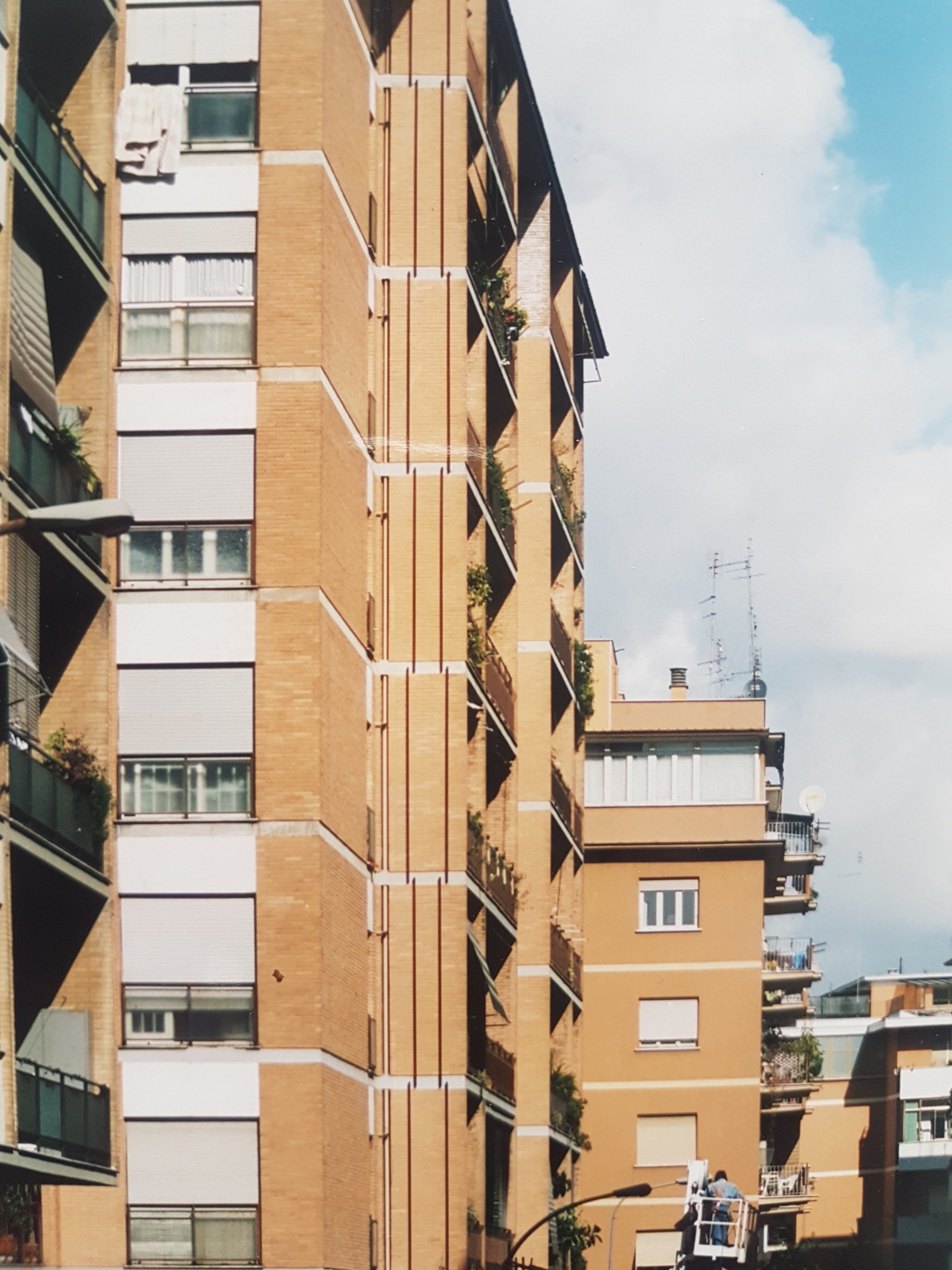

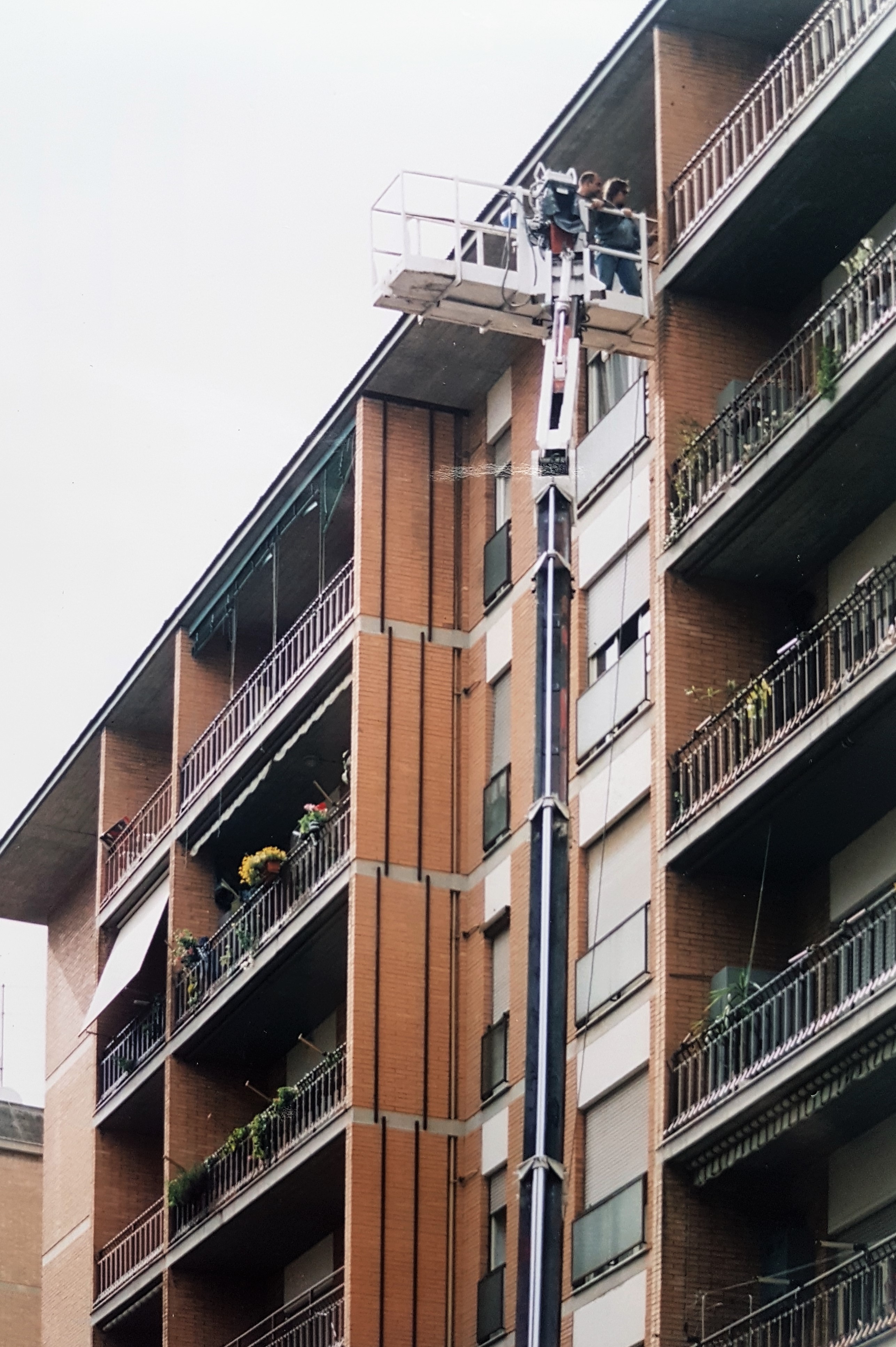

A seguito di  crollo su strada  di una parete laterale di un terrazzo dal settimo piano di un edificio residenziale del quartiere Tiburtino, l'amministrazione condominiale in ottemperanza all'ordinanaza dei VV.FF. mi conferì l'incarico del rispristino delle condizioni di sicurezza dell'intero edificio.
Sono state quindi analizzate tutte le 123 pareti laterali dei balconi costituite ognuna da una doppia fila di mattoni semipieni a una testa non ammorsate tra loro e non ancorate al solaio.
La causa del crollo è stata l'eccessiva "freccia di inflessione" subita  dalla mensola del balcone dell'ultimo piano la quale, abbassandosi, ha svincolato superiormente la parete che è risultata libera di ribaltare "fuori dal piano" ruotando sulla cerniera di base.
Conseguentemente è avvenuto il caricamento delle pareti sottostanti a cascata, le quali presentavano tutte una deformazione per carico di punta con spanciamento simmetrico all'asse centrale delle due file di mattoni.
L'intervento eseguito su progetto esecutivo e calcoli strutturali a firma del sottoscritto è consistito nelle seguenti fasi:
Applicazione di angolari di acciaio di 6 cm di lato sulla soletta dello sporto dell'ultimo piano a fissare le ultime pareti contro il ribaltamento;

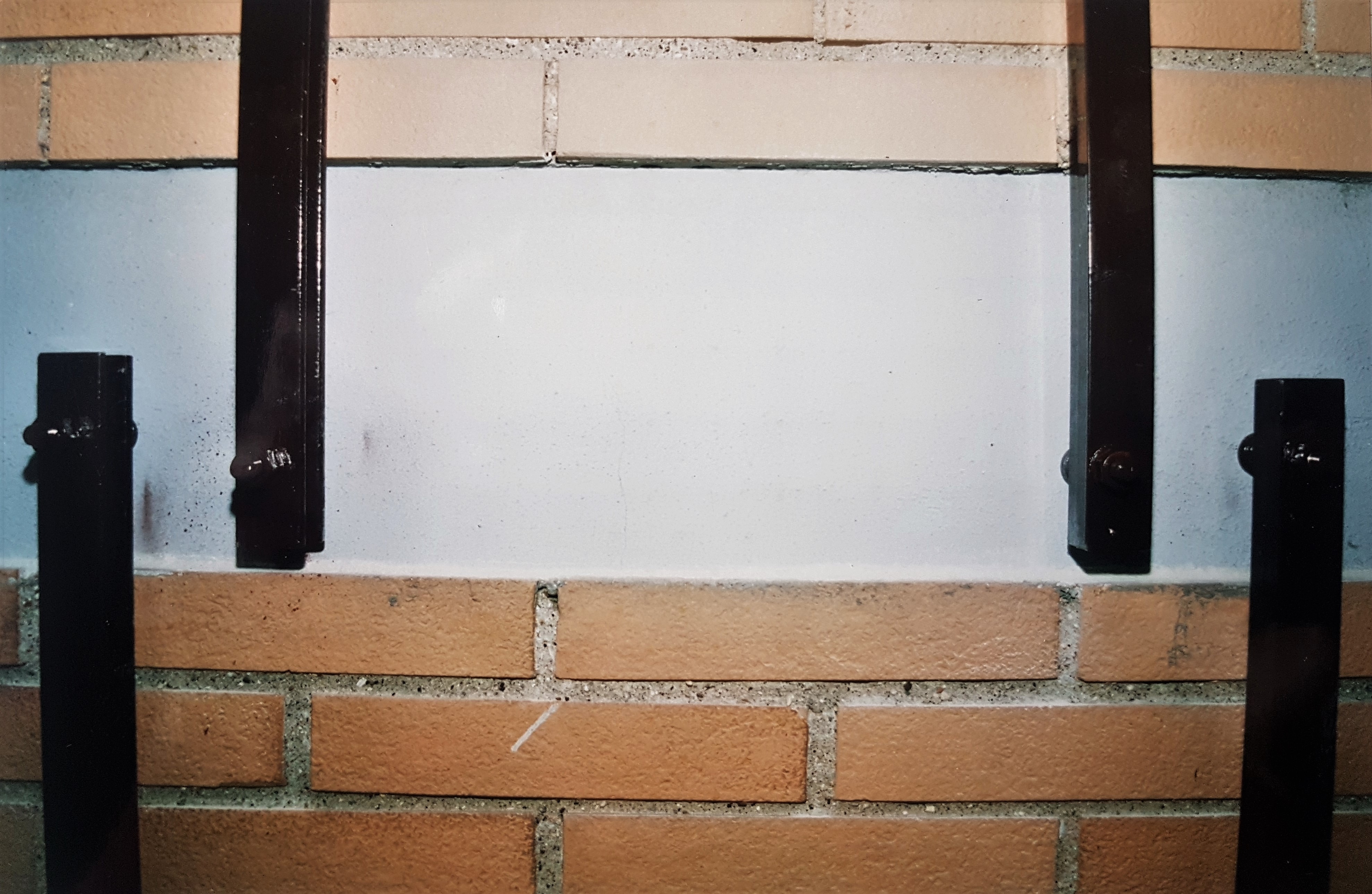

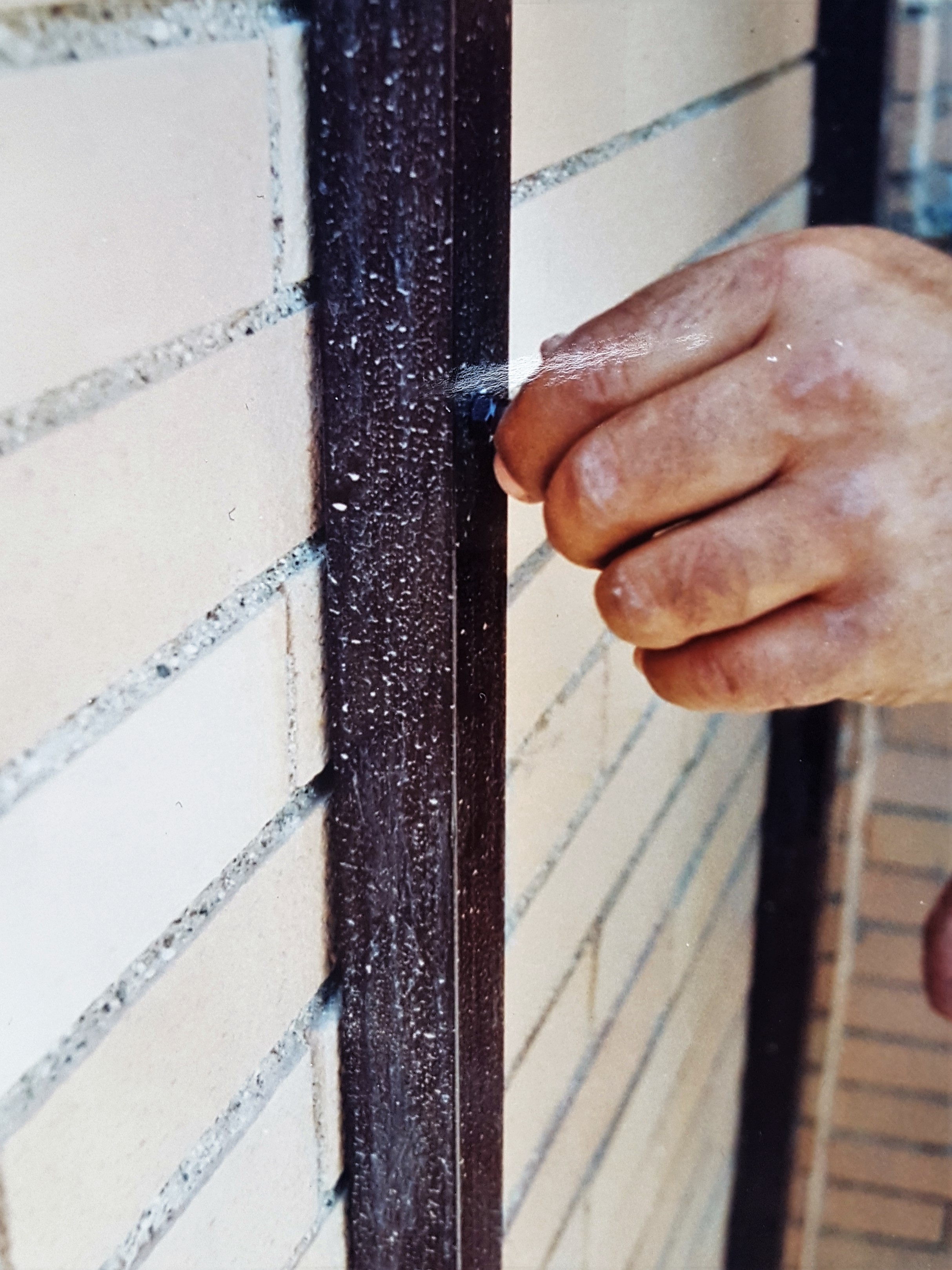

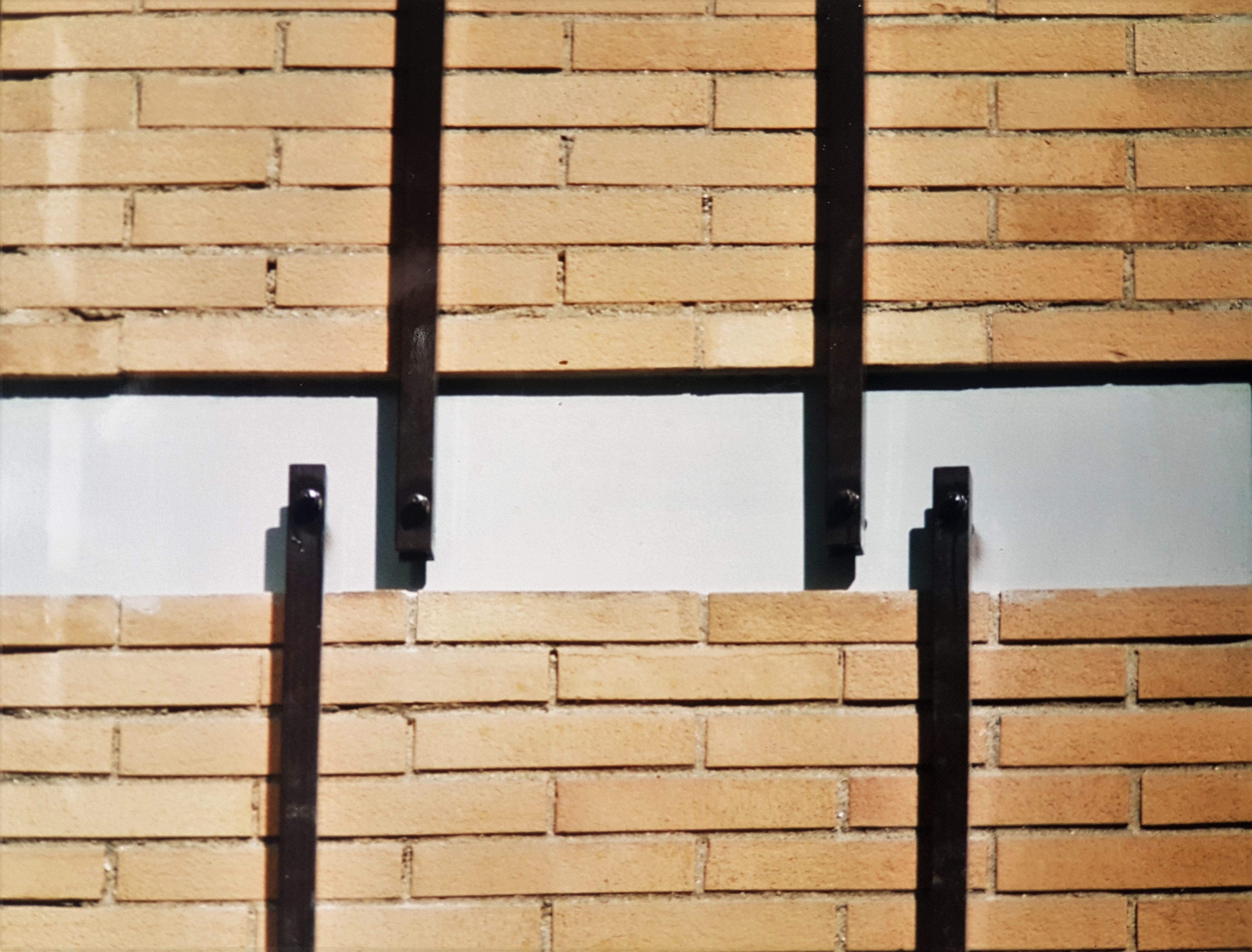

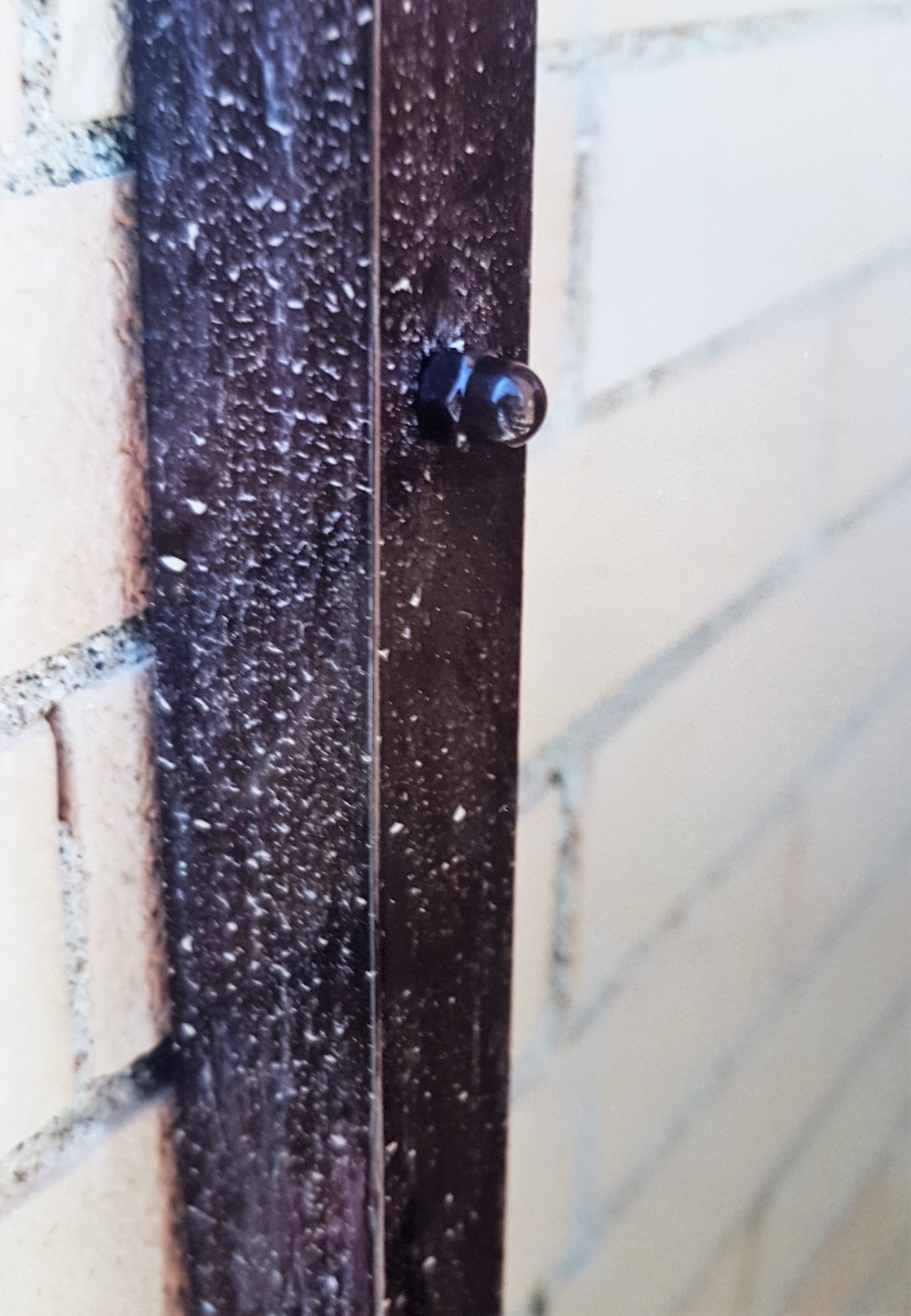

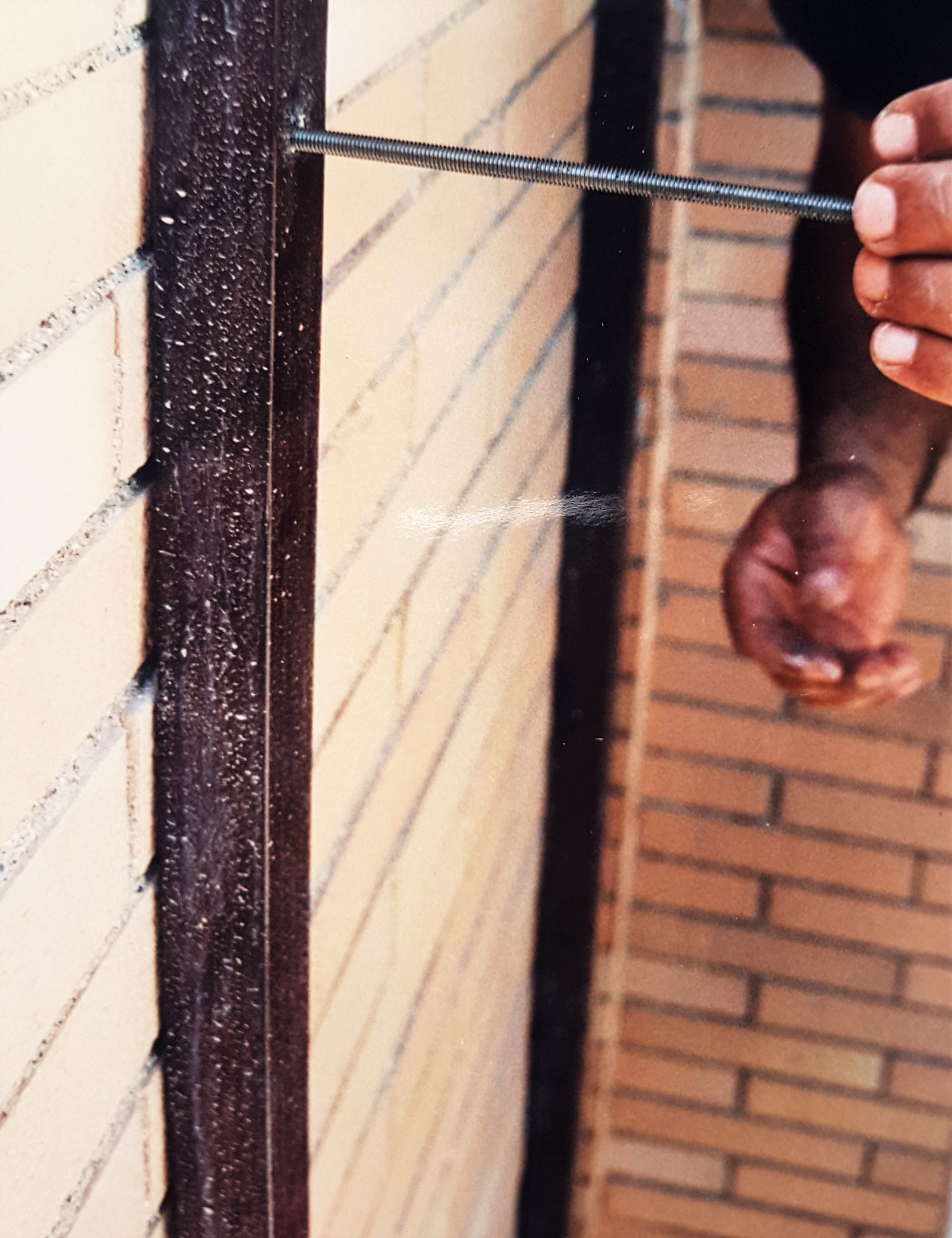

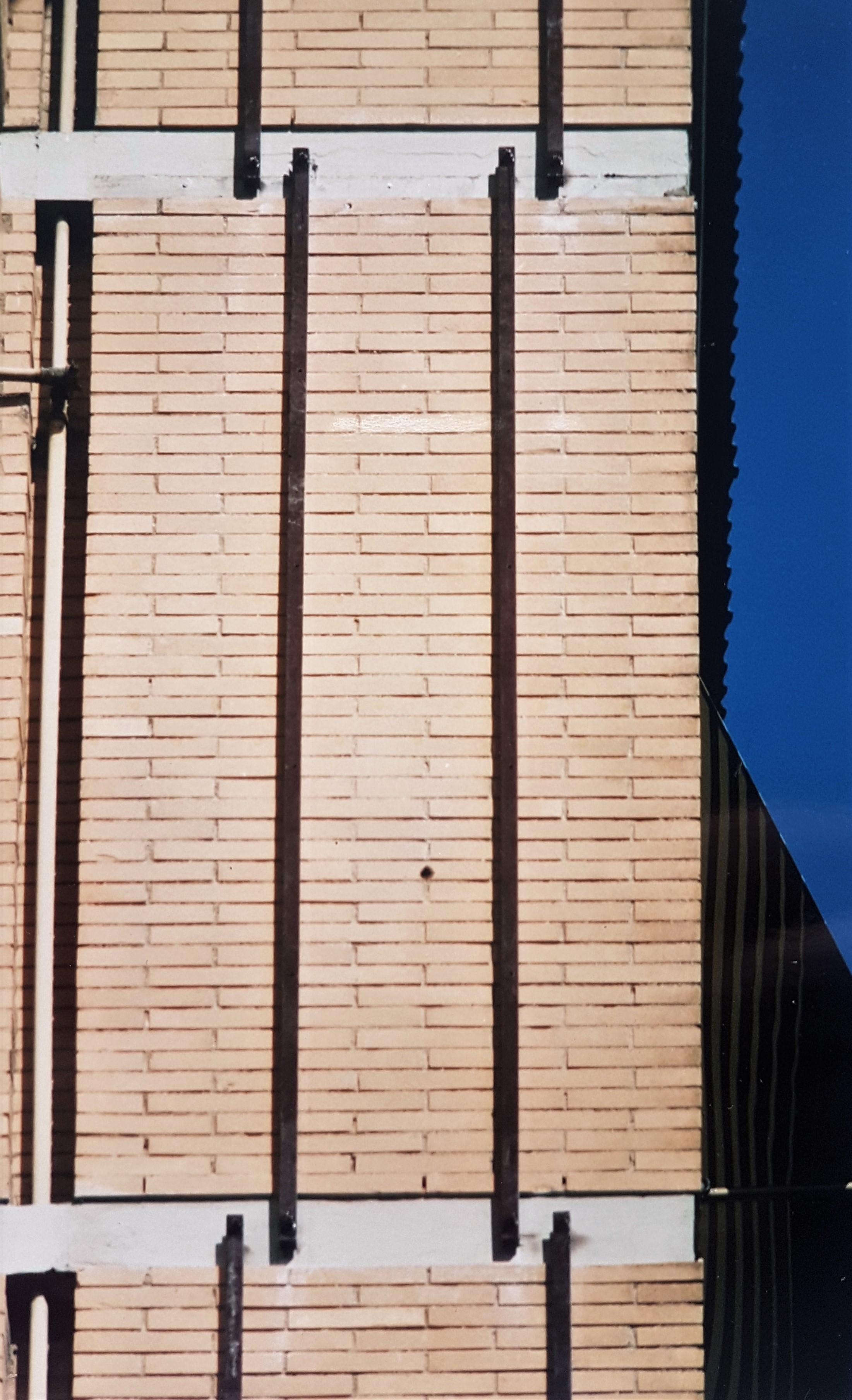

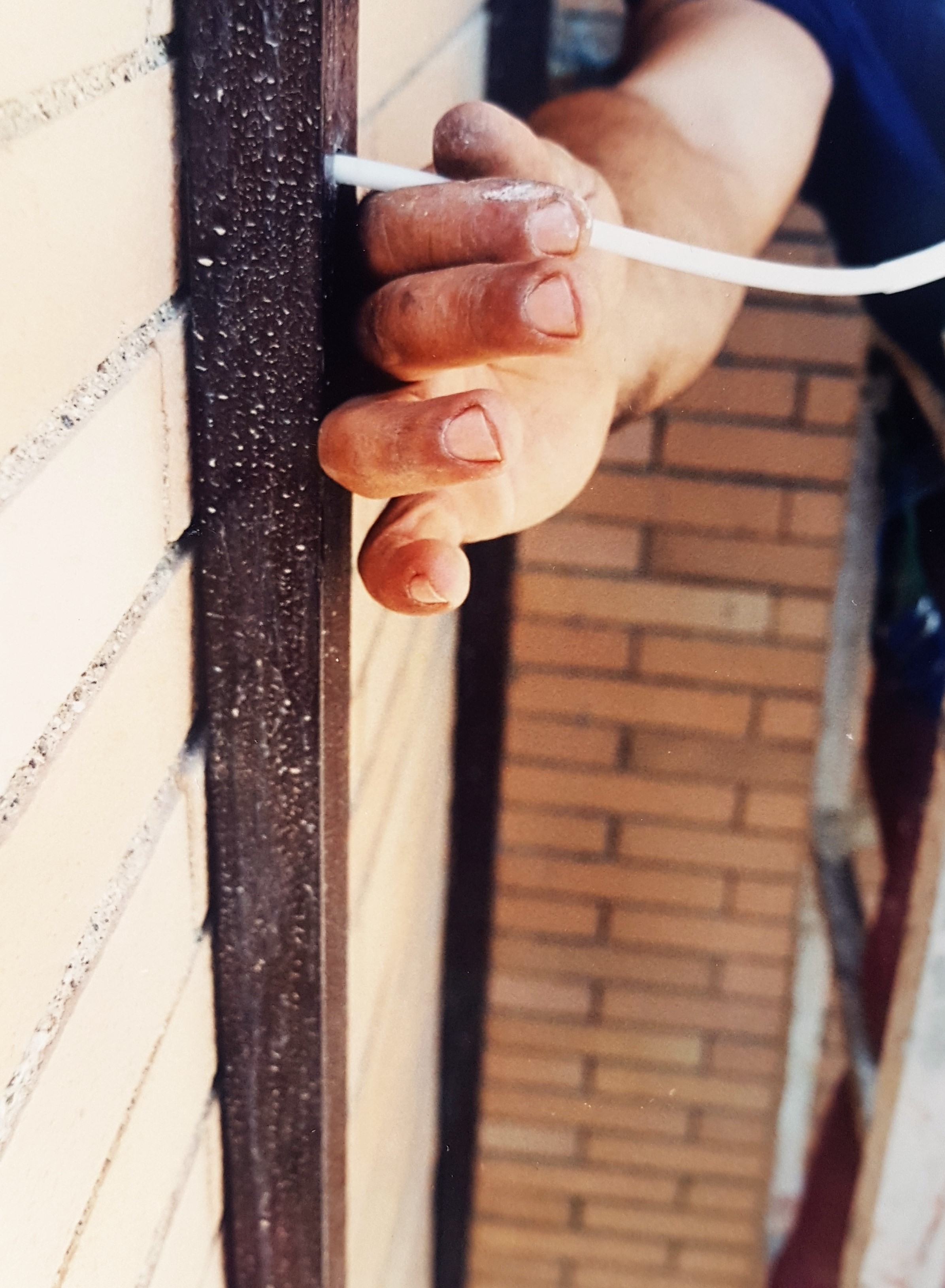

Cuciture armate di tutte le pareti con lo scopo di solidarizzare le due file di mattoni, con n. 8 barre filettate di acciaio inox, d= 6 mm, inserite trasversalmente con resina epossifdica e avvitate ai profili ad U;

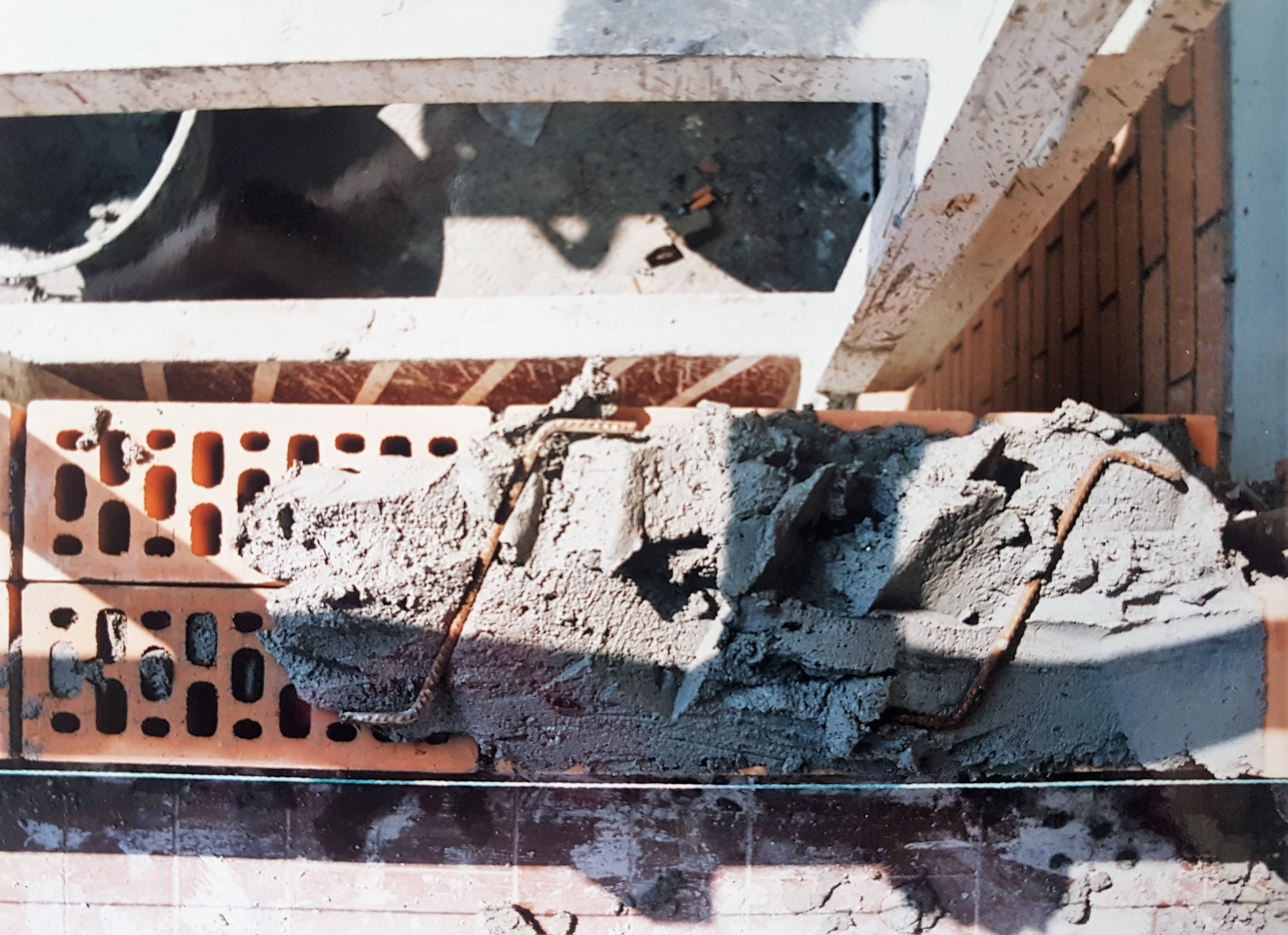

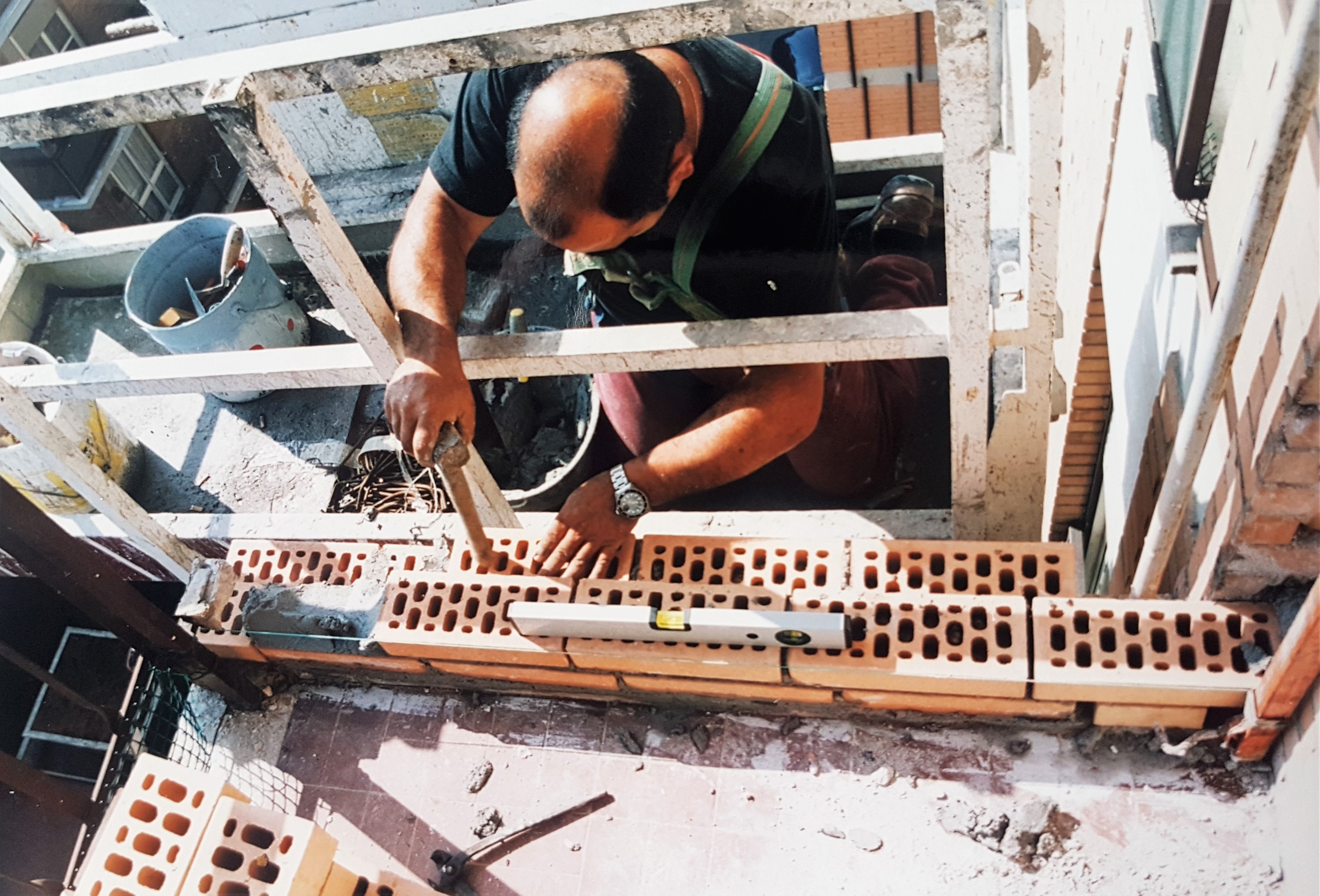

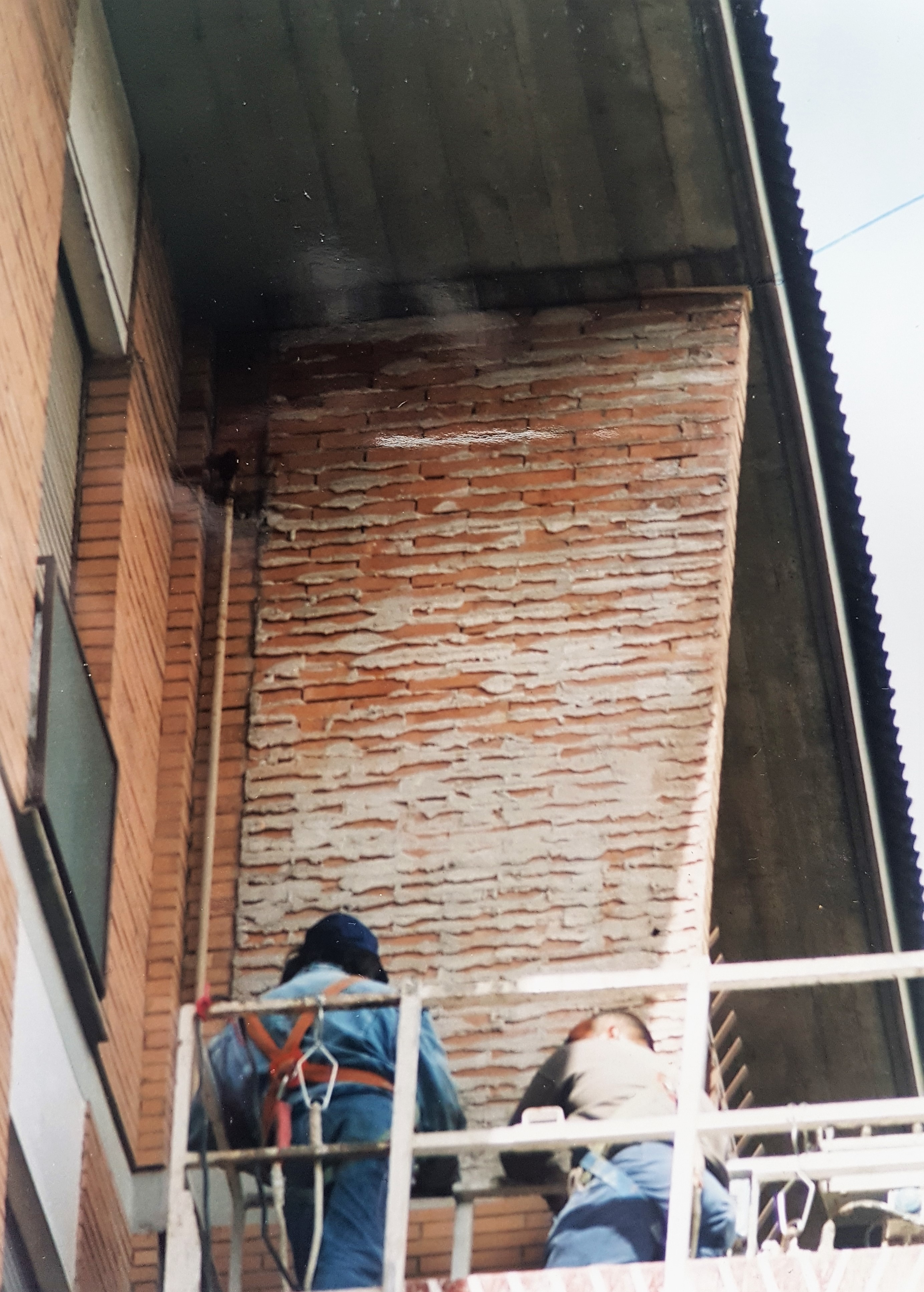

Ricostruzione della parete crollata con interposizione di ferri trasversali di collegamento.

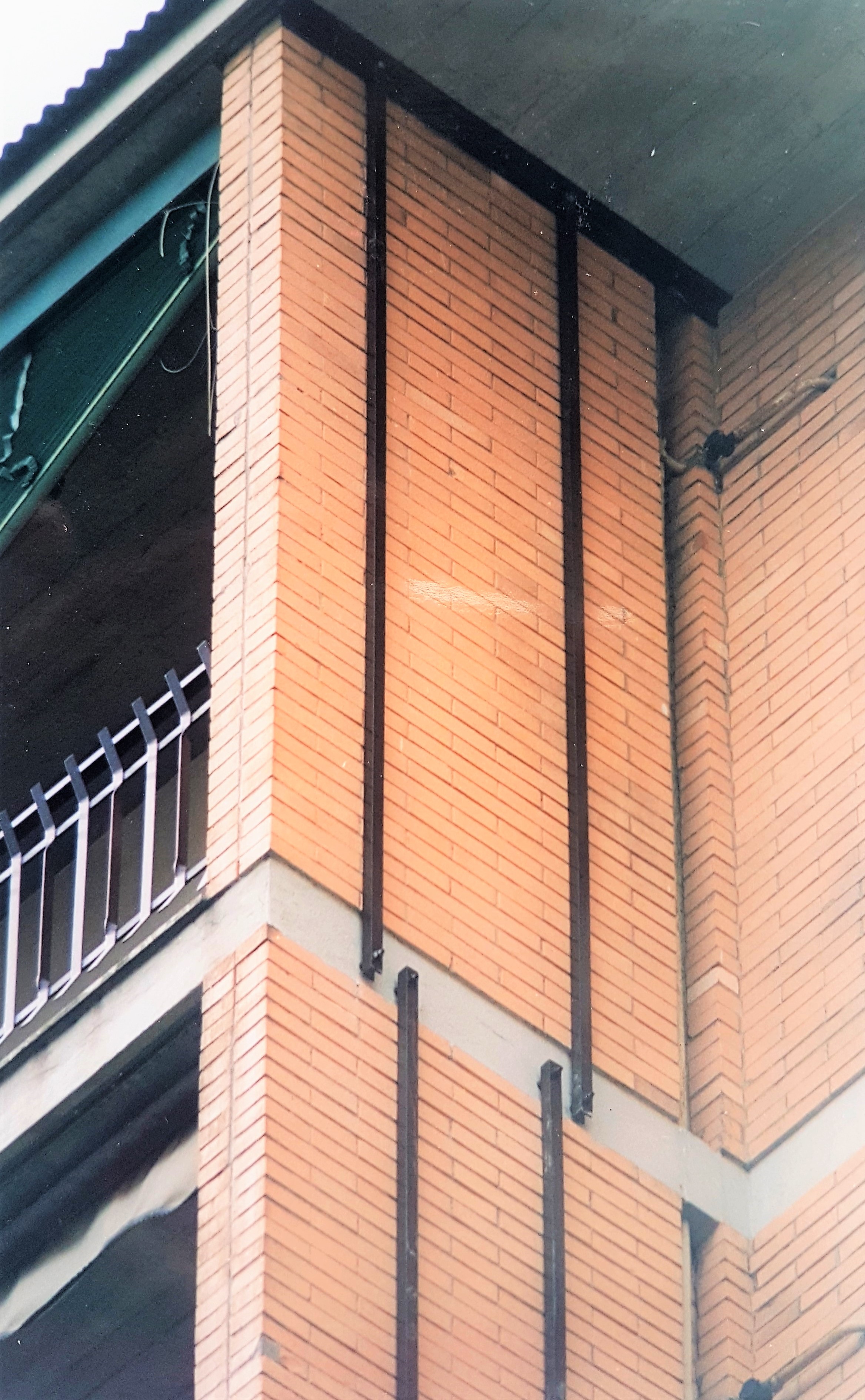

Applicazione dalla parte interna dei balconi di angolari di acciaio a L di 6 cm di lato contro il rischio di ribaltamento  di tutte le pareti divisorie dei balconi e di tutte le pareti esterne dei lati corti dell'edificio su via Tenca e via Donati.
Year 2001
Work started in 2001
Work finished in 2001
Main structure Reinforced concrete
Client Condominio di Via Bertossi 2-4
Status Completed works
Type Apartments / Single-family residence / Multi-family residence / Tower blocks/Skyscrapers / Recovery/Restoration of Historic Buildings / Restoration of Works of Art / Restoration of façades / Structural Consolidation / Refurbishment of apartments / Building Recovery and Renewal
