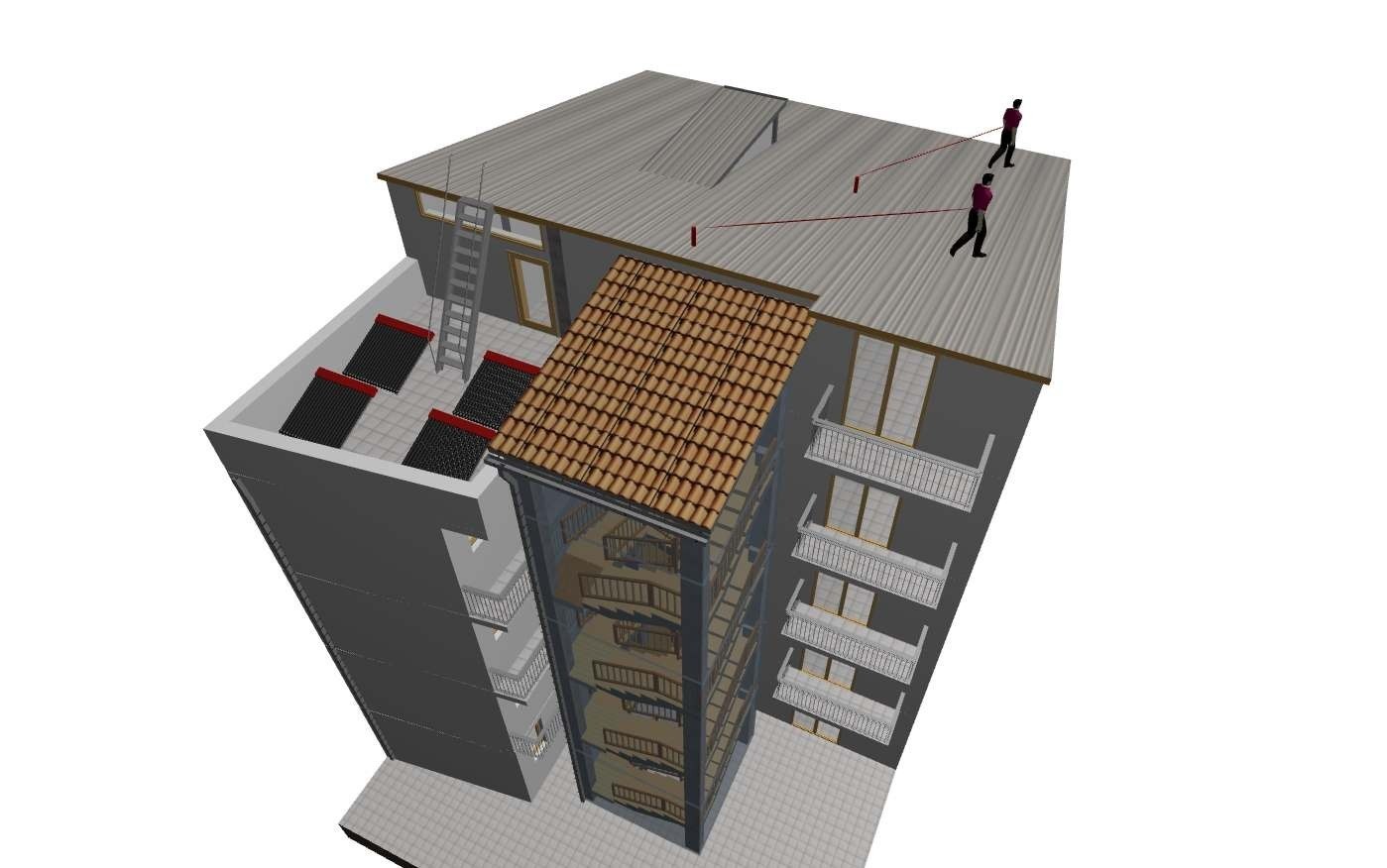

Sicurezza copertura caduta dall'alto

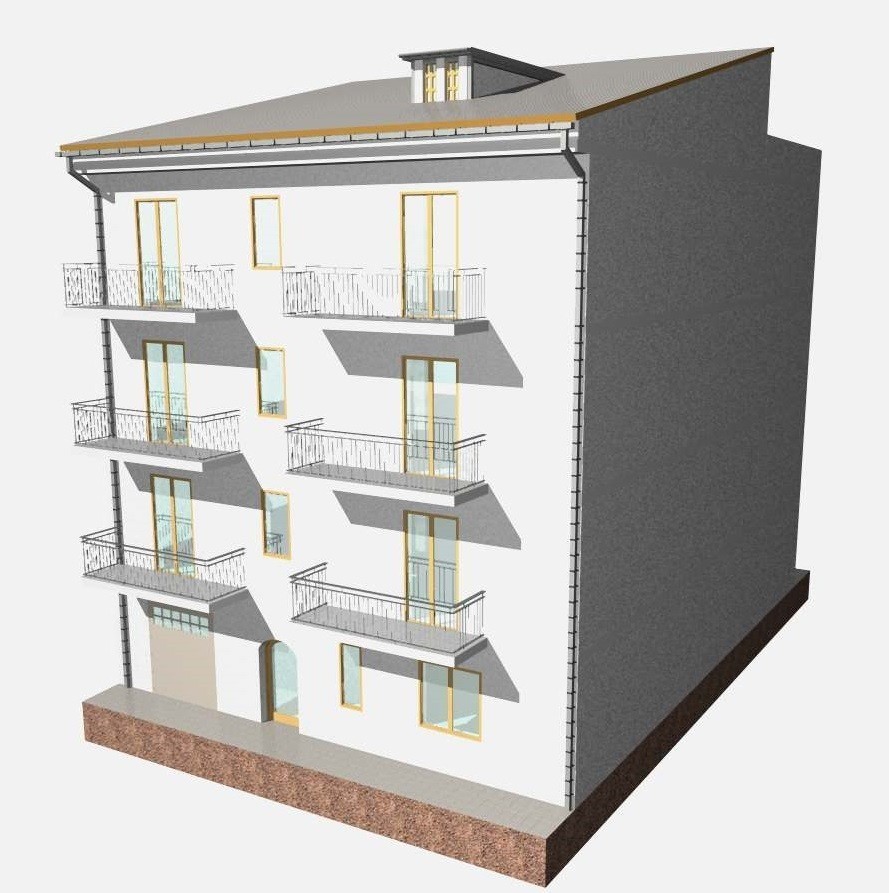

vista assonometrica

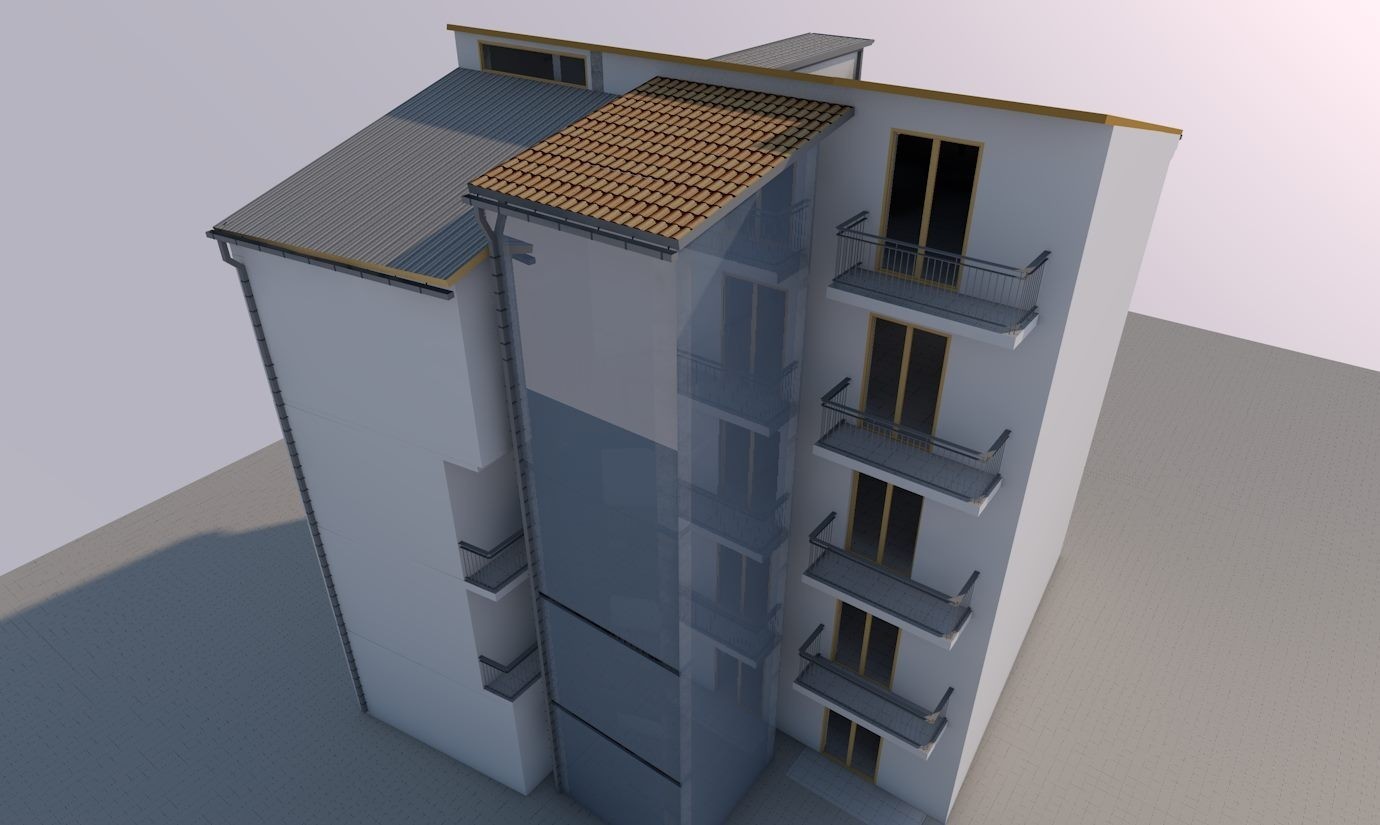

vista prospettica dall'alto lato sud

Particolare tirafondo

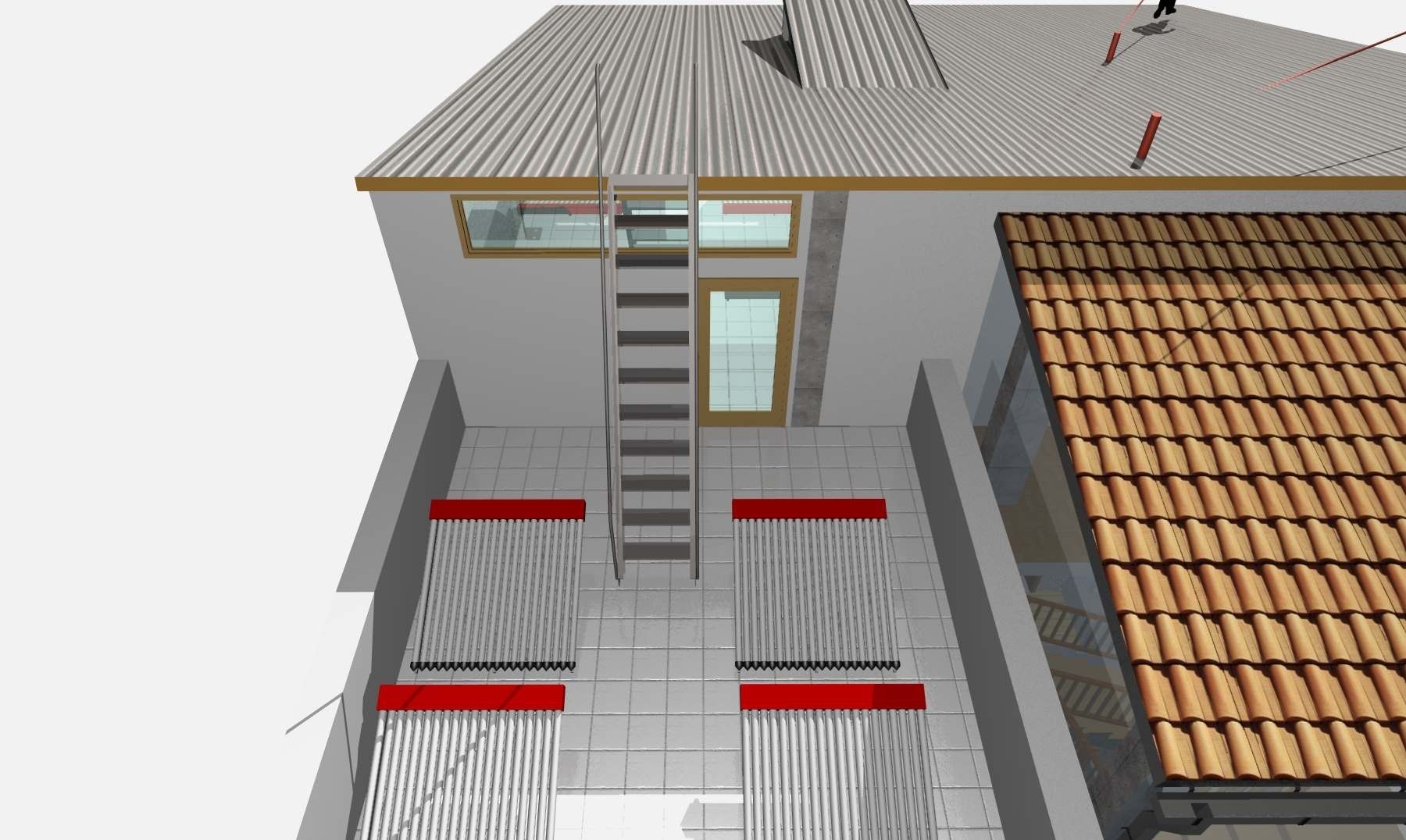

Ingresso salita copertura

D.I.A. per la copertura tecnica ed installazione impianti per le opere energetiche e di un fabbricato adibito a civile abitazione, ai sensi del D.M. 26 Giugno 2009, dagli art. 37 del D.M 22/01/2008, e 22 commi 1 e 2 del vigente testo unico dell’edilizia di cui al decreto del Presidente della Repubblica del 6/Giugno/2001, n. 380.

Relazione tecnica aggiuntiva

La copertura è stata realizzata con idonei travi metallici scatolari su cui poggia la copertura composta da lamiera grecata a doppio strato di tipo coibentata, la stessa del tipo a unica falda pende sul lato nord a partire da cm. 40 nella parte più bassa e con una pendenza del 30% come prevista dalla normativa a corredo del P.R.G.. La copertura ricovera un locale tecnico calpestabile nella zona centrale, dove saranno posizionati i serbatoi idrici e gli impianti tecnologici a servizio delle unità abitative. L’altezza intradosso massima prevista della copertura è di ml. 2,40, quella media di ml. 1,40, prevedendo la collocazione di un abbaino che ricovera una finestra sul lato nord assicura l’illuminazione e la ventilazione nell'ambiente.

Altre opere riguardanti la coibentazione dell’immobile prevedono la collocazione di un secondo strato composto da lastre di poliuretano di tipo a cappotto su tutte le pareti esterne dell’edificio. Tali opere consentiranno l'adeguamento ed il miglioramento energetico dell'edificio,rientrando nella classe "B".

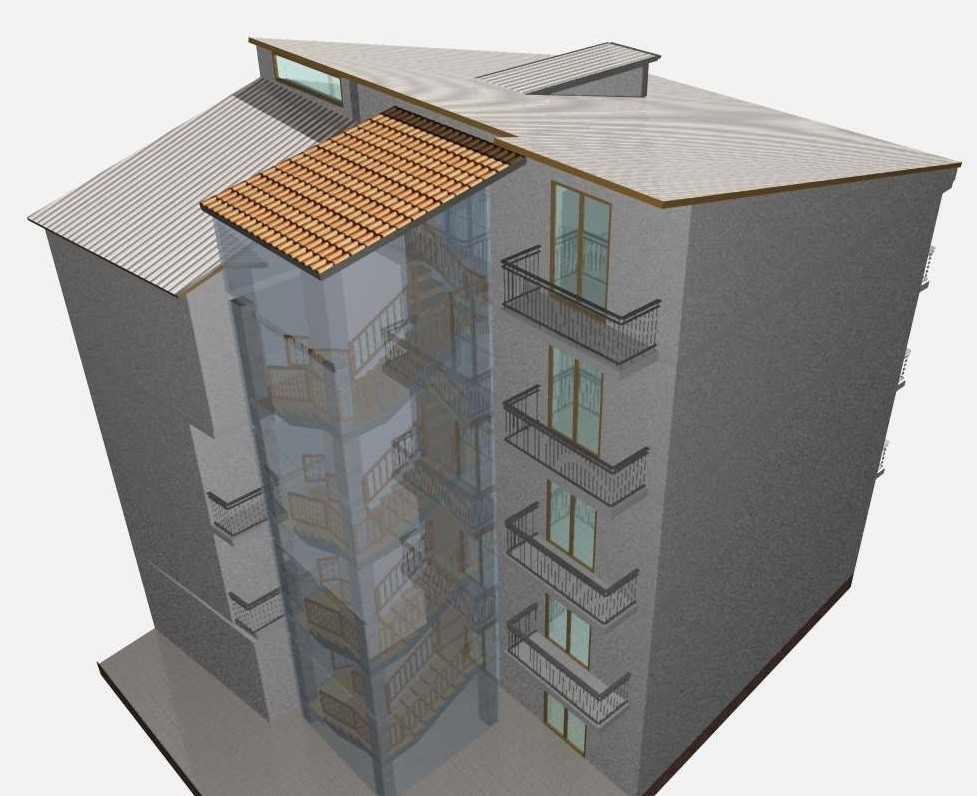

L’edificio si sviluppa su quattro livelli, pertanto il collegamento verticale viene assicurato dal corpo scala collocato all'interno di un cortile sul lato sud, con struttura in c.a. di tipo intelaiata, la struttura risulta coibentata da una vetrata che si sviluppa per tutta altezza dell'edificio. Le strutture portanti dell’edificio esistente in cls. armato intelaiato, e la nuova copertura metallica composta da elementi scatolari saldati e poggianti su pilasti, a loro volta imbullonati ai tirafondi annegati alla struttura esistente in corrispondenza dei pilastri. I relativi calcoli strutturali antisismici di verifica e di progetto sono stati elaborati con software C.D.S. e redatti dall'Ing. Rosario Puzzangaro con deposito presso l’Ufficio del Genio Civile di Agrigento.

Year 2013

Work started in 2012

Work finished in 2013

Status Completed works

Type Restoration of old town centres / Restoration of façades / Structural Consolidation / Building Recovery and Renewal
