2007 年罗马历史建筑结构加固修复案例

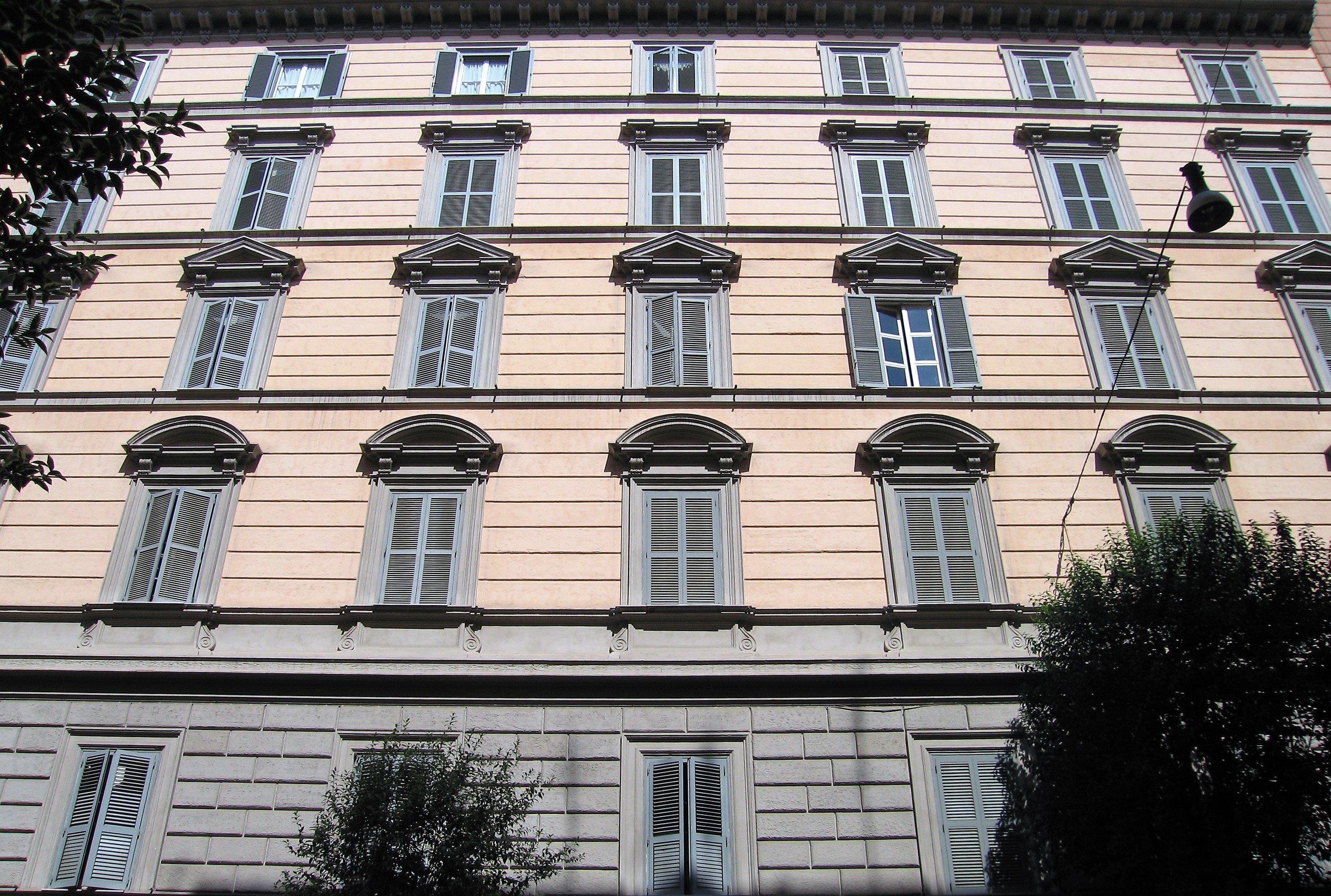

Palazzo in Via Machiavelli; Arch. Maurizio De Acutis 2007

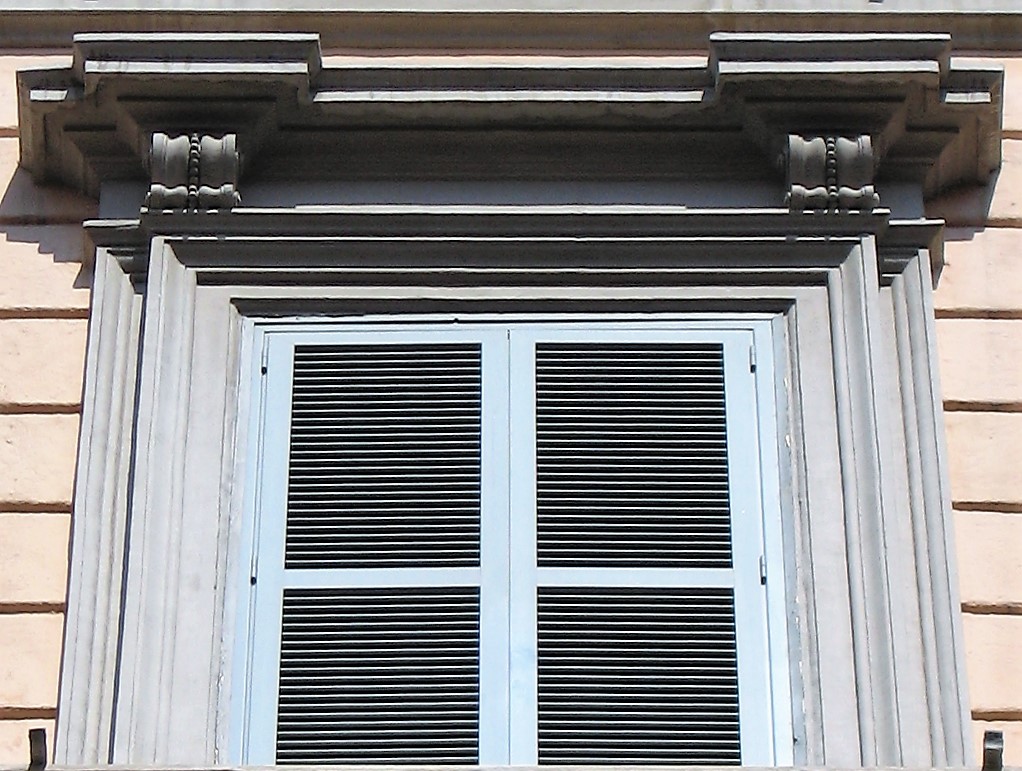

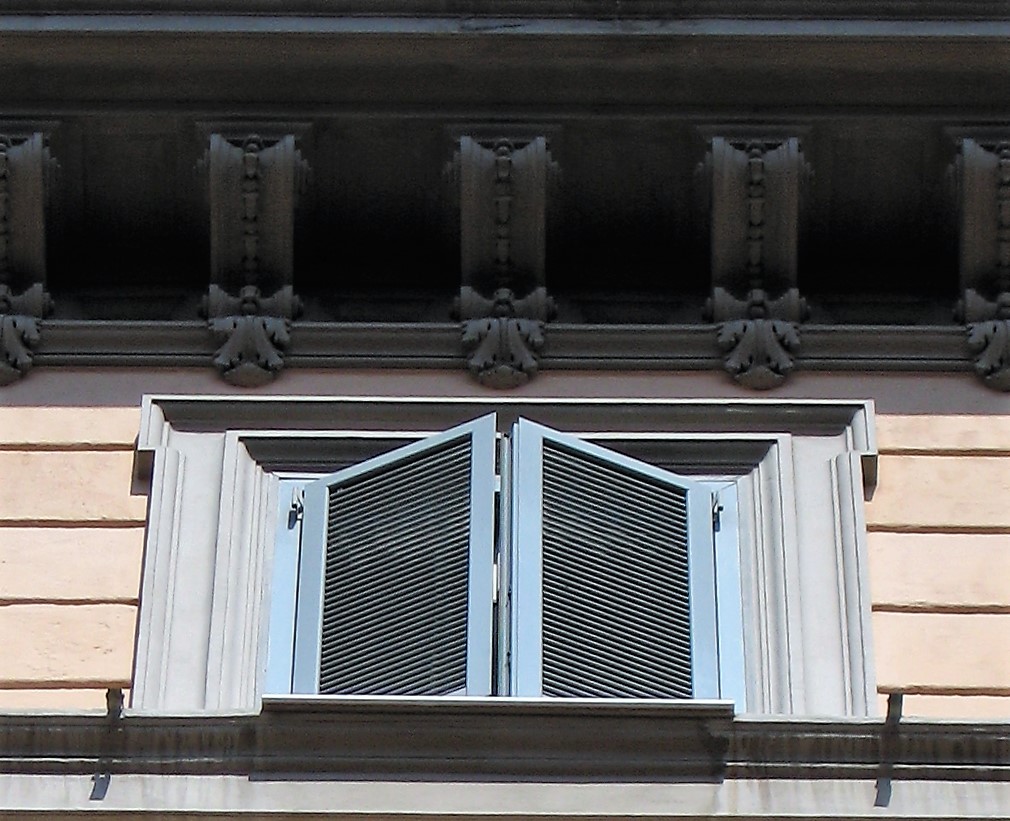

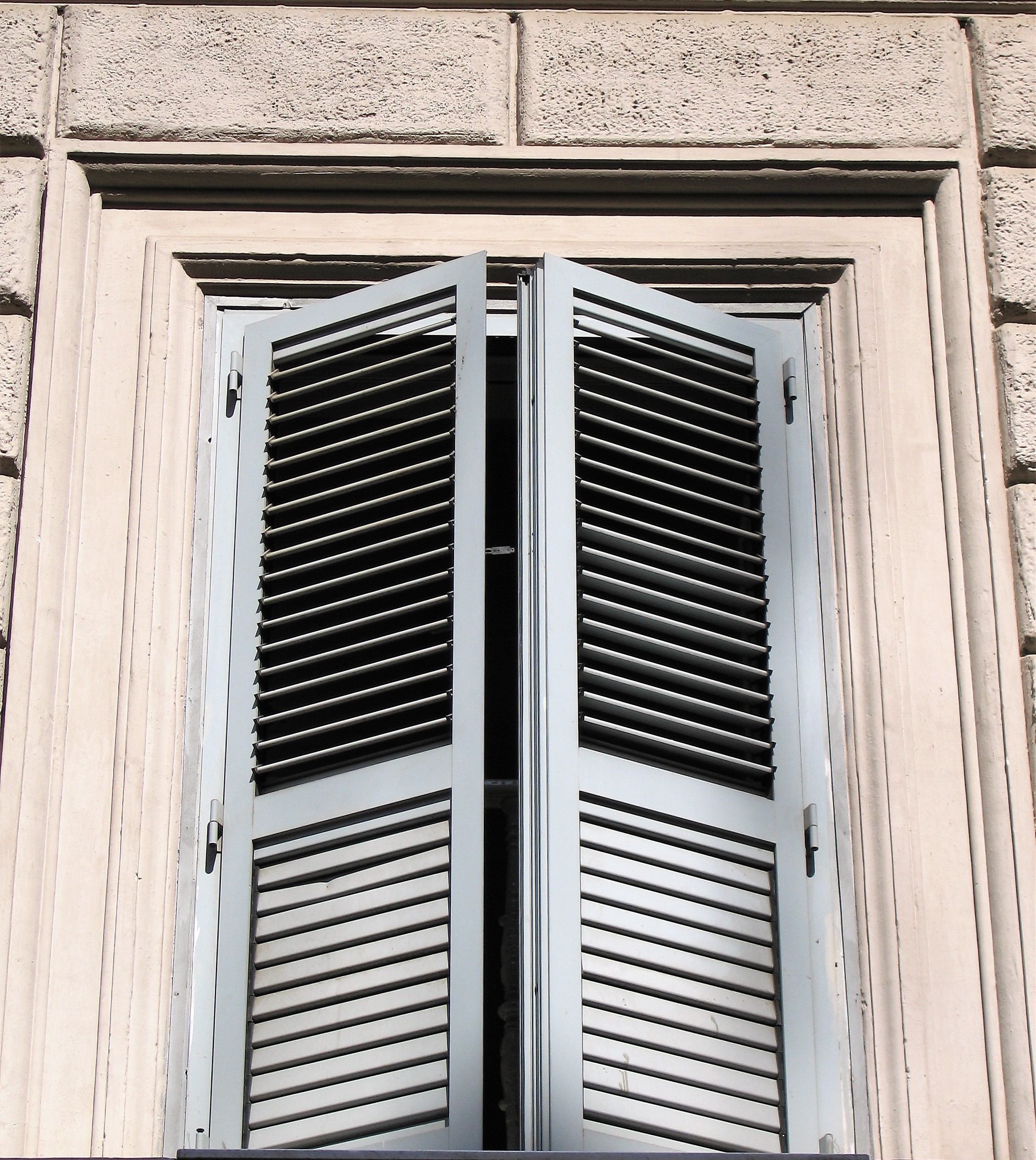

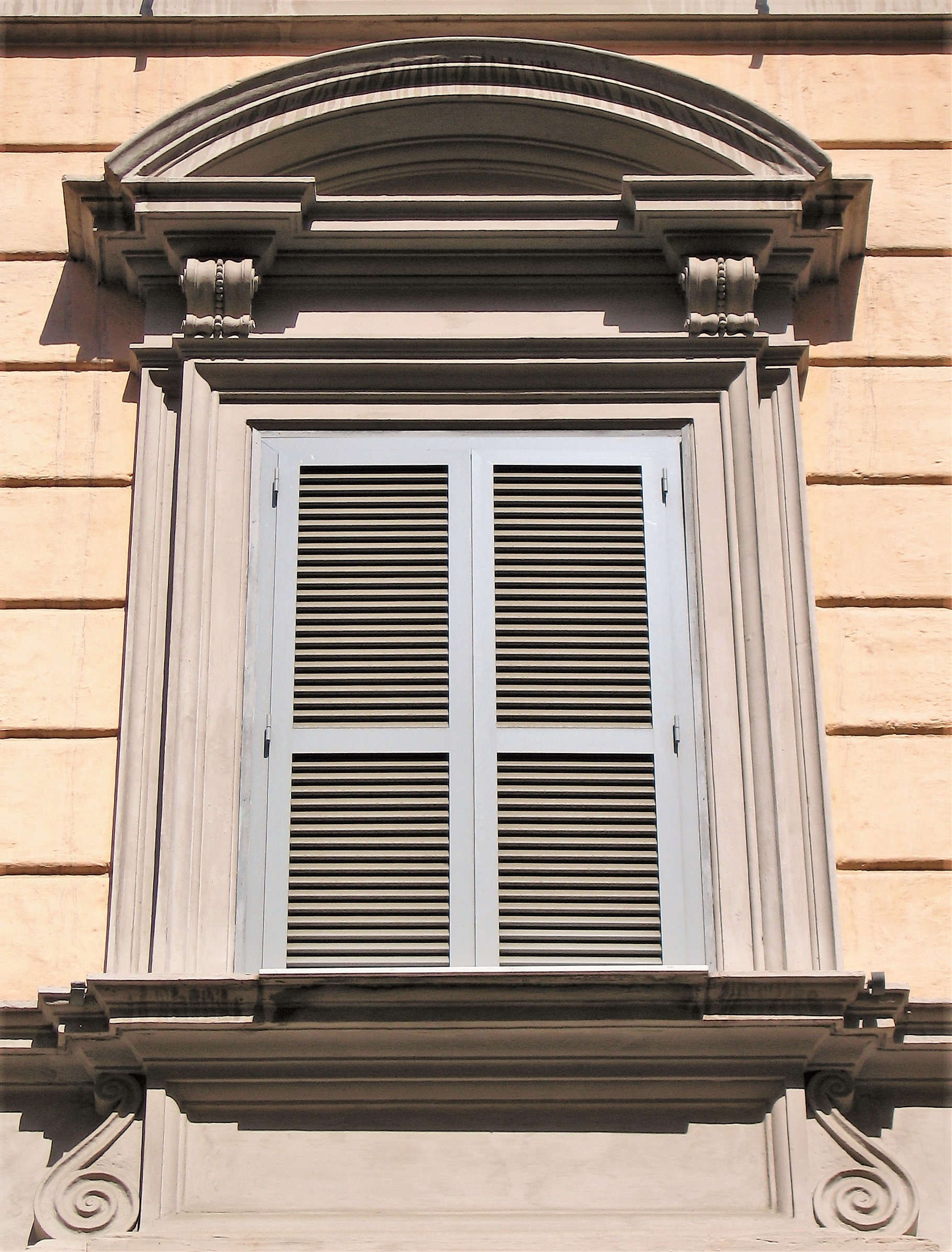

Finestra di Palazzo in Via Machiavelli;

Arch. Maurizio De Acutis 2007

Finestra di Palazzo in Via Machiavelli;

Arch. Maurizio De Acutis 2007

Finestra di Palazzo in Via Machiavelli; Arch. Maurizio De Acutis 2007

Finestra di Palazzo in Via Machiavelli;

Arch. Maurizio De Acutis 2007

Finestra di Palazzo in Via Machiavelli;

Arch. Maurizio De Acutis 2007

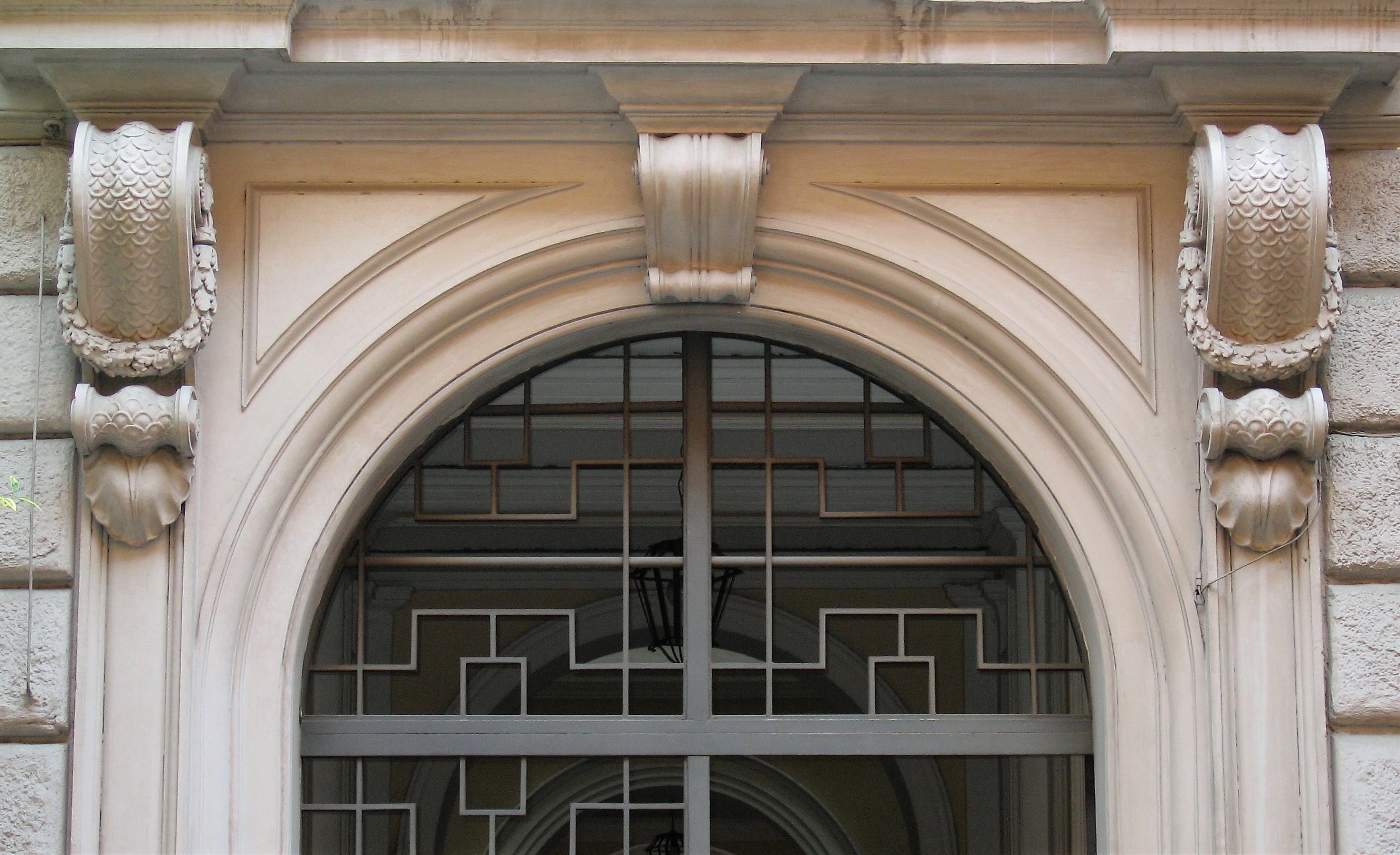

Particolare di portone di Palazzo in Via Machiavelli;

Arch. Maurizio De Acutis 2007

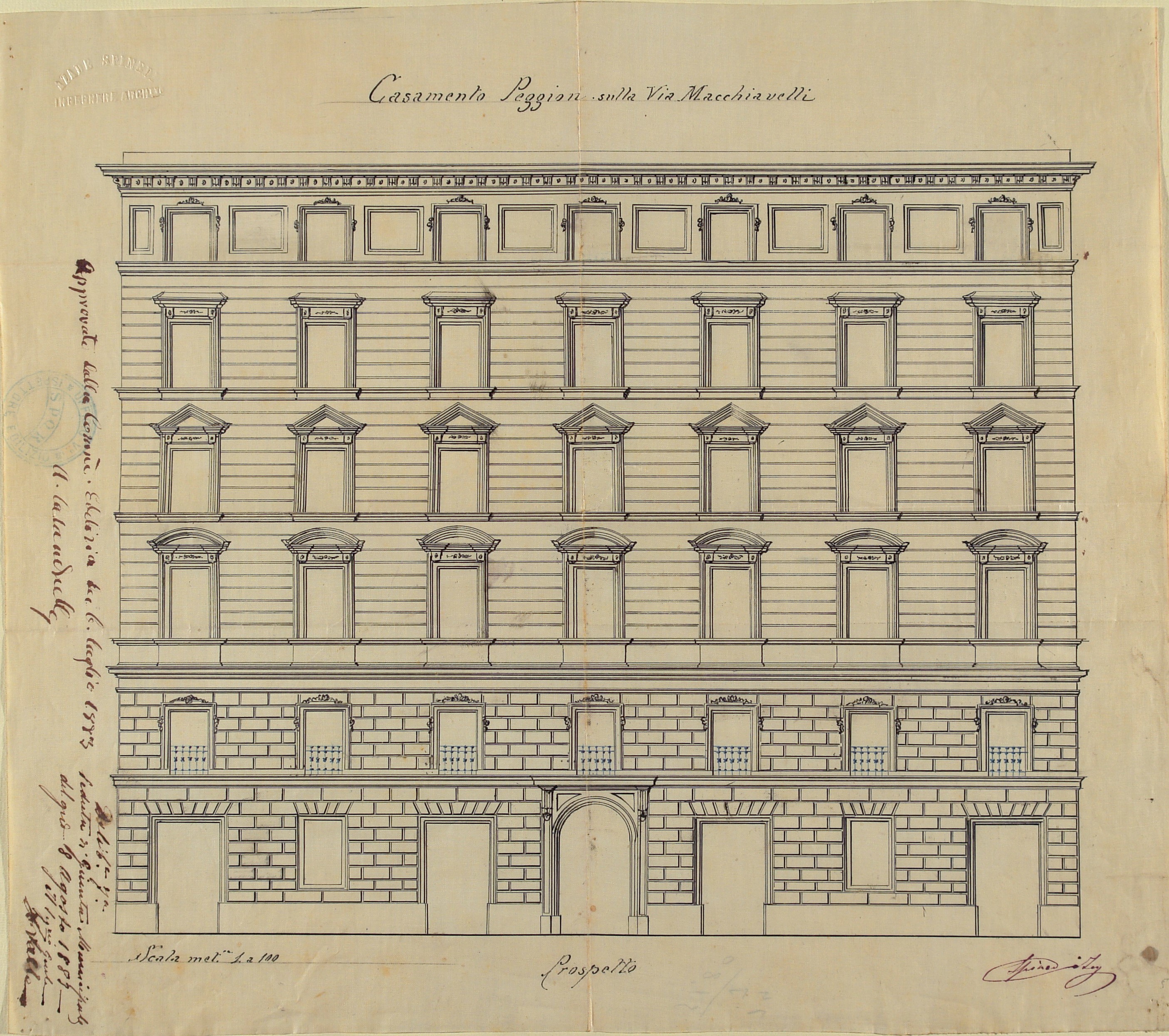

Documenti da Archivio Capitolino del 1883;

Ricerca storica: Arch, Maurizio De Acutis 2007

Documenti da Archivio Capitolino del 1883;

Ricerca storica: Arch, Maurizio De Acutis 2007

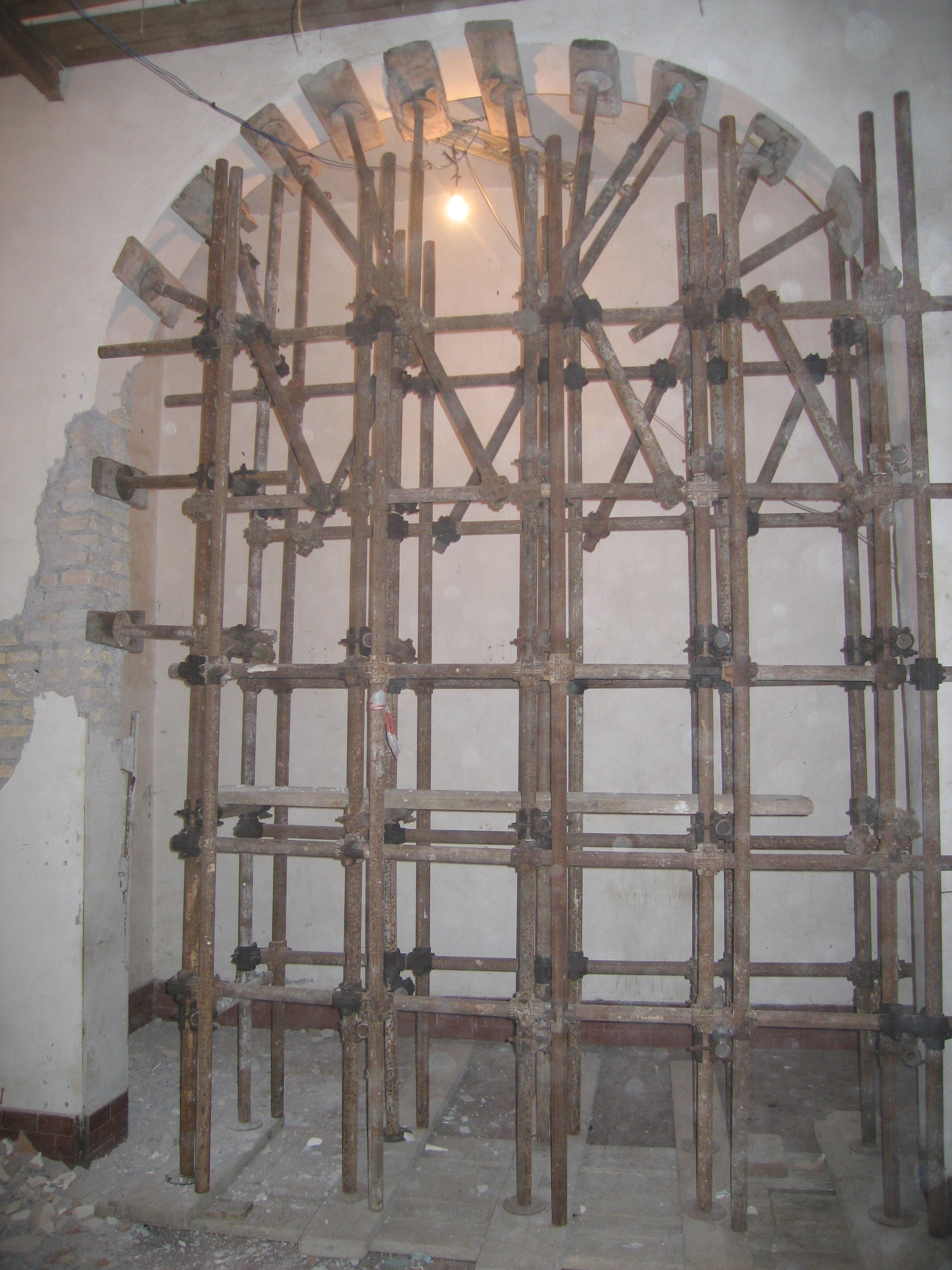

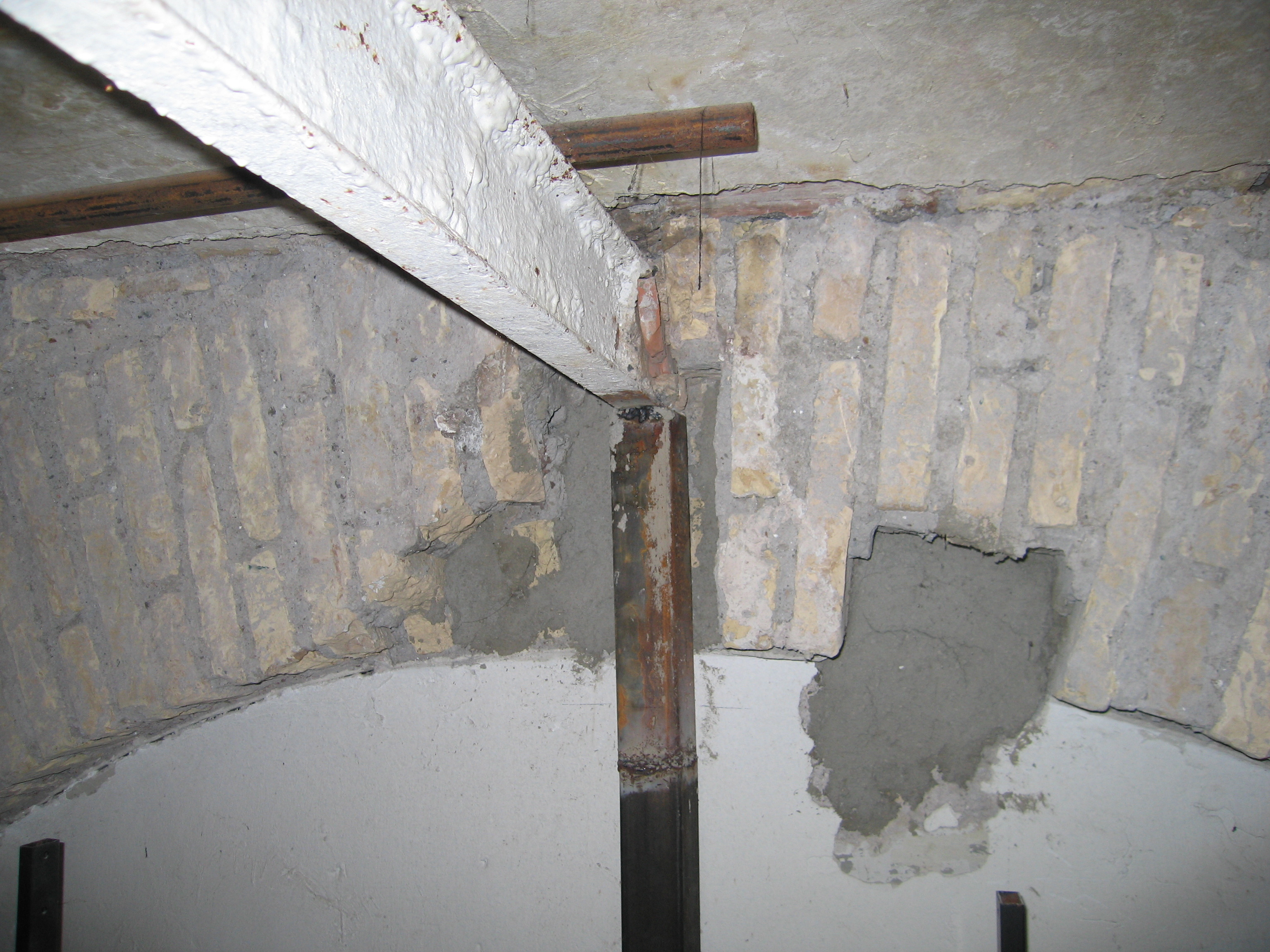

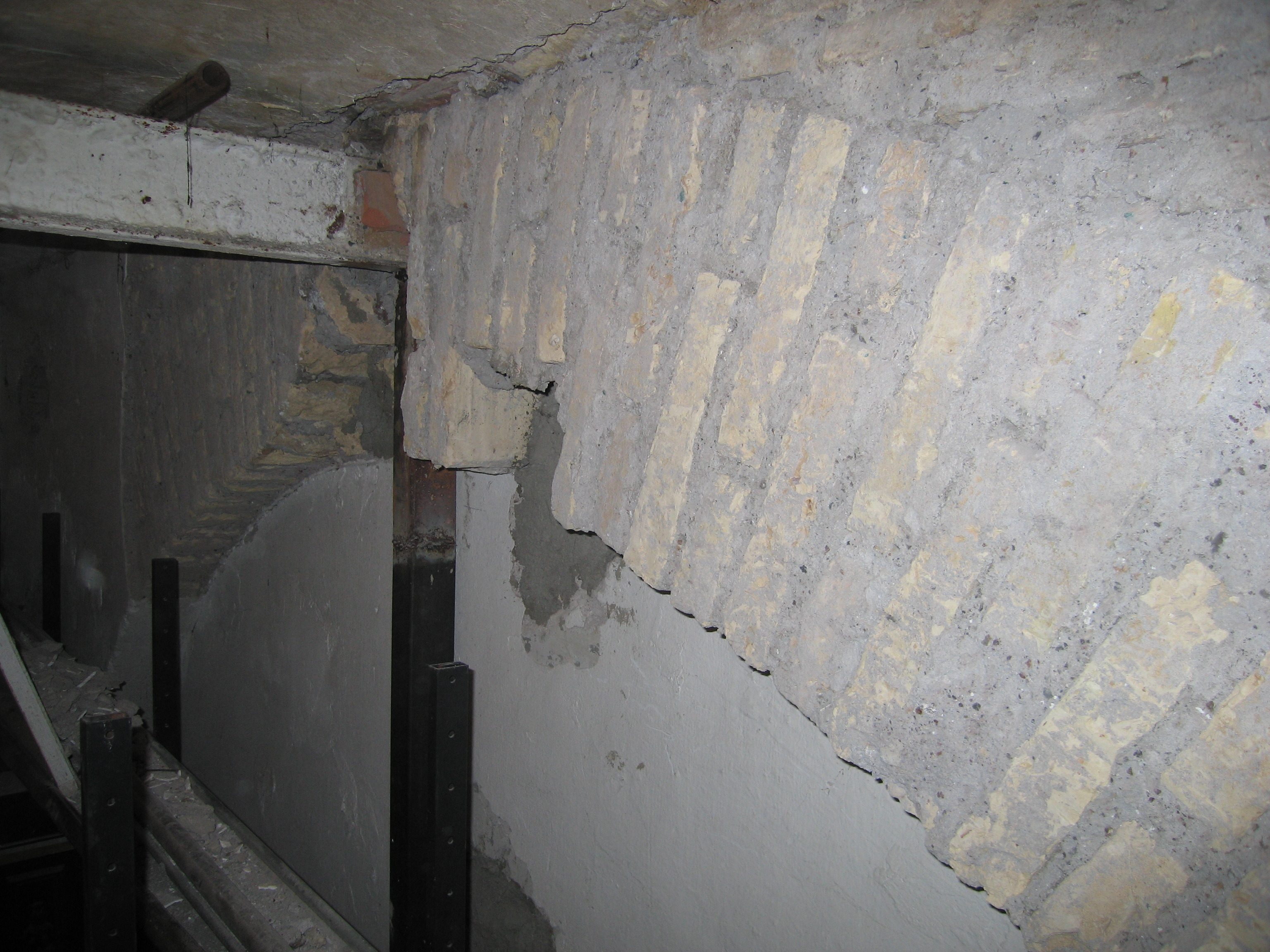

Arco danneggiato in chiave e lateralmente, si nota la putrella sostenuta da un appoggio di fortuna in scatolato di ferro;

Progetto: Arch. M. De Acutis 2007

Arco danneggiato in chiave e lateralmente, la putrella è sorretta da un appoggio di fortuna;

Progetto esecutivo, calcoli e D.L.: Arch. Maurizio De Acutis 2007

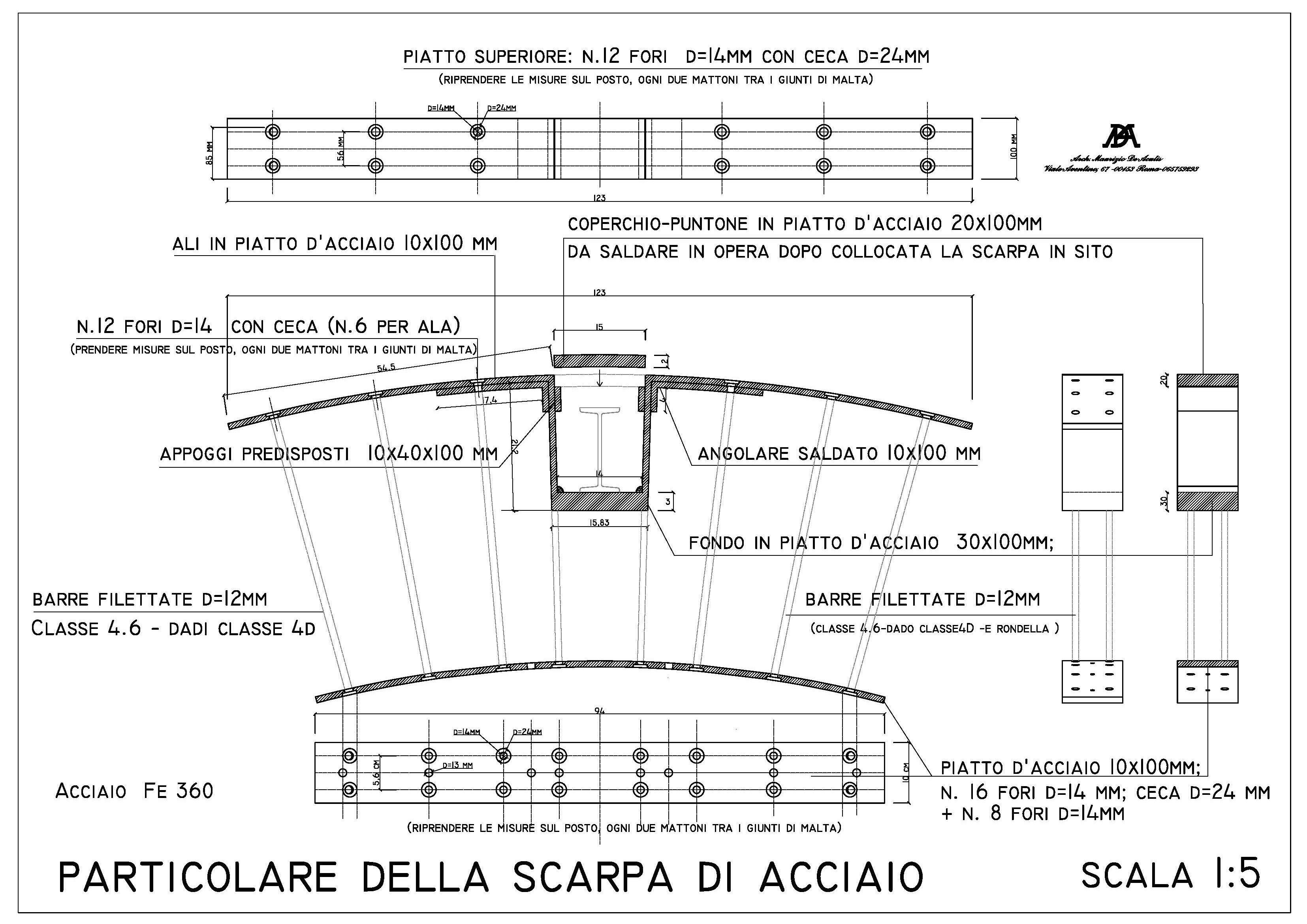

Progetto esecutivo della "protesi" di acciaio per il consolidamento dell’ arco;

Progetto esecutivo, calcoli e D.L.: Arch. Maurizio De Acutis 2007

La protesi di acciaio progettata per il consolidamento dell’arco e per l’appoggio della putrella;

Progetto strutturale, calcoli e D.L.: Arch. Maurizio De Acutis 2007

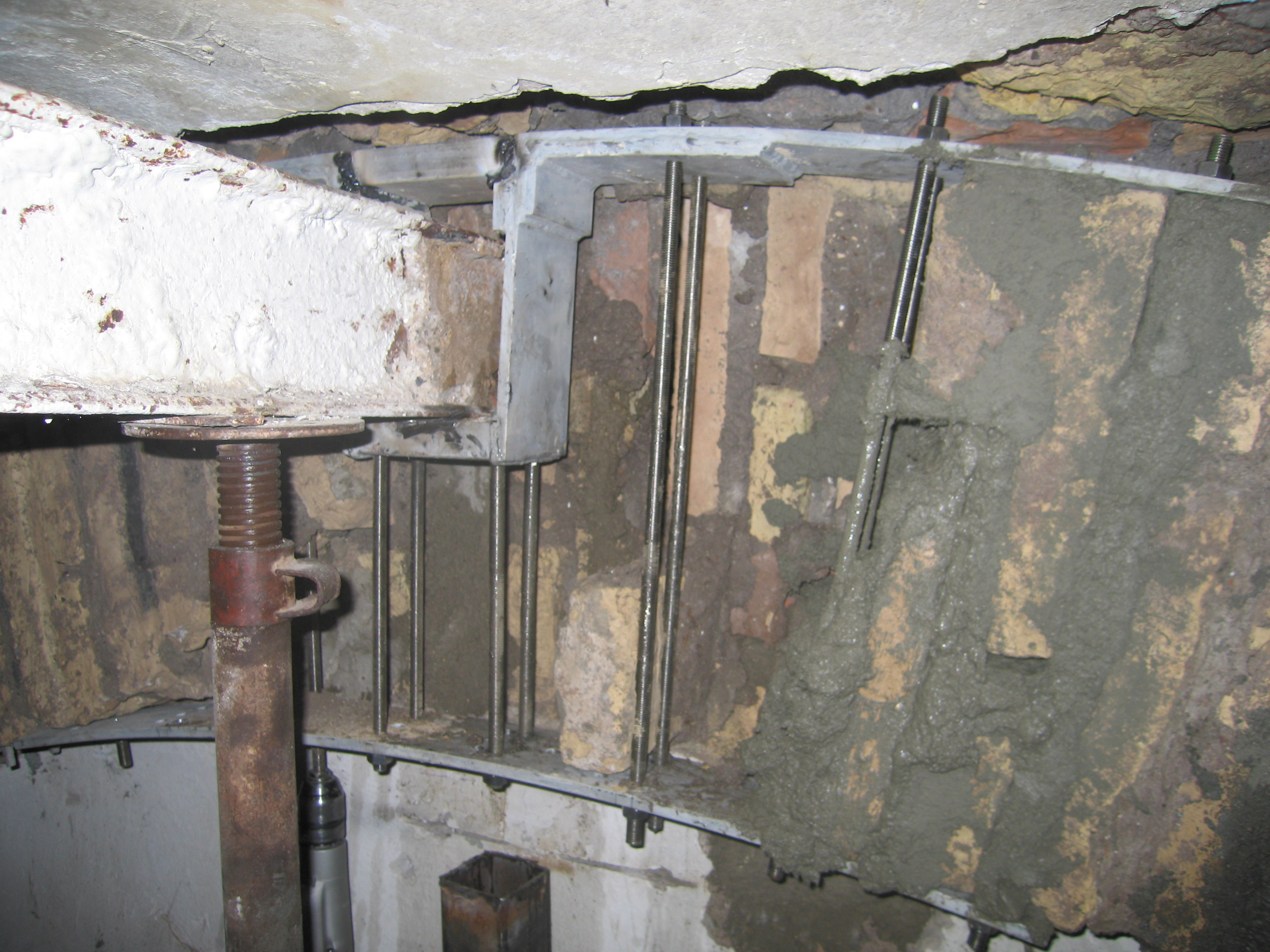

La protesi di acciaio a consolidamento dell’arco e a sostegno della putrella;

Progetto esecutivo, calcoli e D.L.:Arch. Maurizio De Acutis 2007

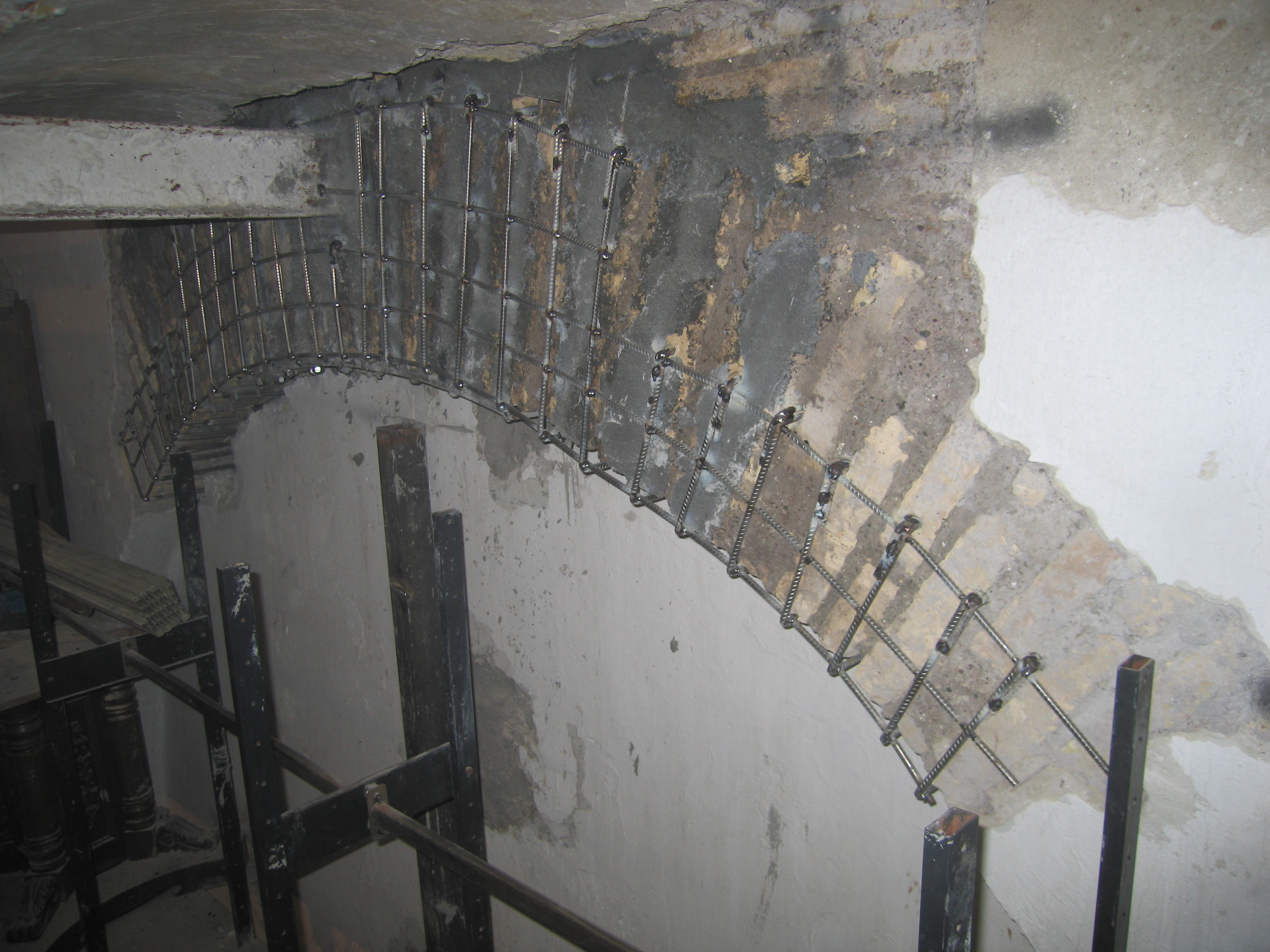

Rete elettrosaldata in acciaio inox Aisi 304 a completo placcaggio dell’arco da ambo i lati;

Progetto esecutivo, calcoli e D.L.: Arch. Maurizio De Acutis 2007

Ad avvenuta presa del placcaggio in Mapegout Tissotropico Mapei si è tolto il sostegno della putrella;

Progetto strutturale, calcoli e D.L.: Arch. Maurizio De Acutis 2007

Il consolidamento dell’arco dissestato, terminato;

Progetto strutturale, calcoli e D.L.:Arch. Maurizio De Acutis 2007

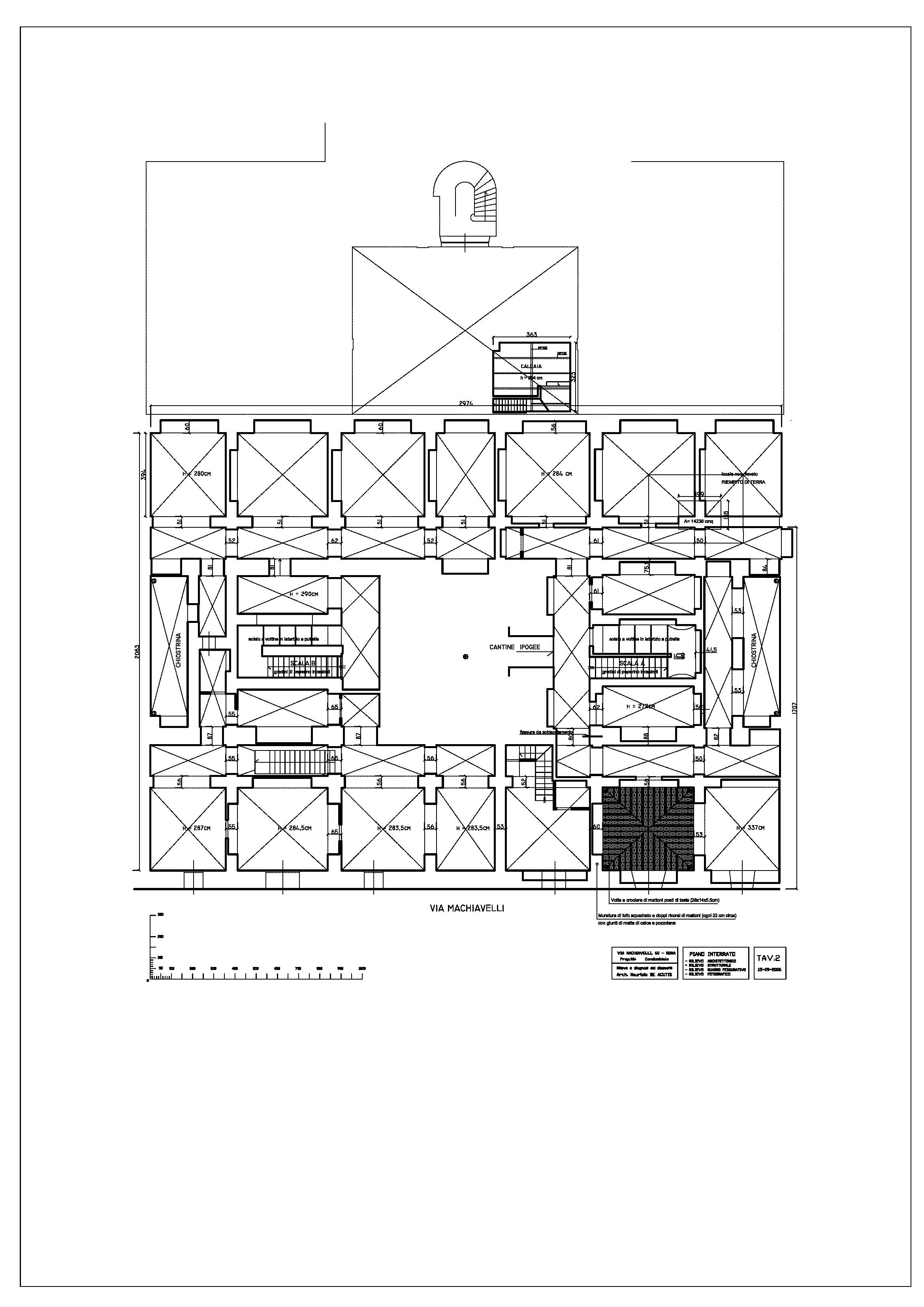

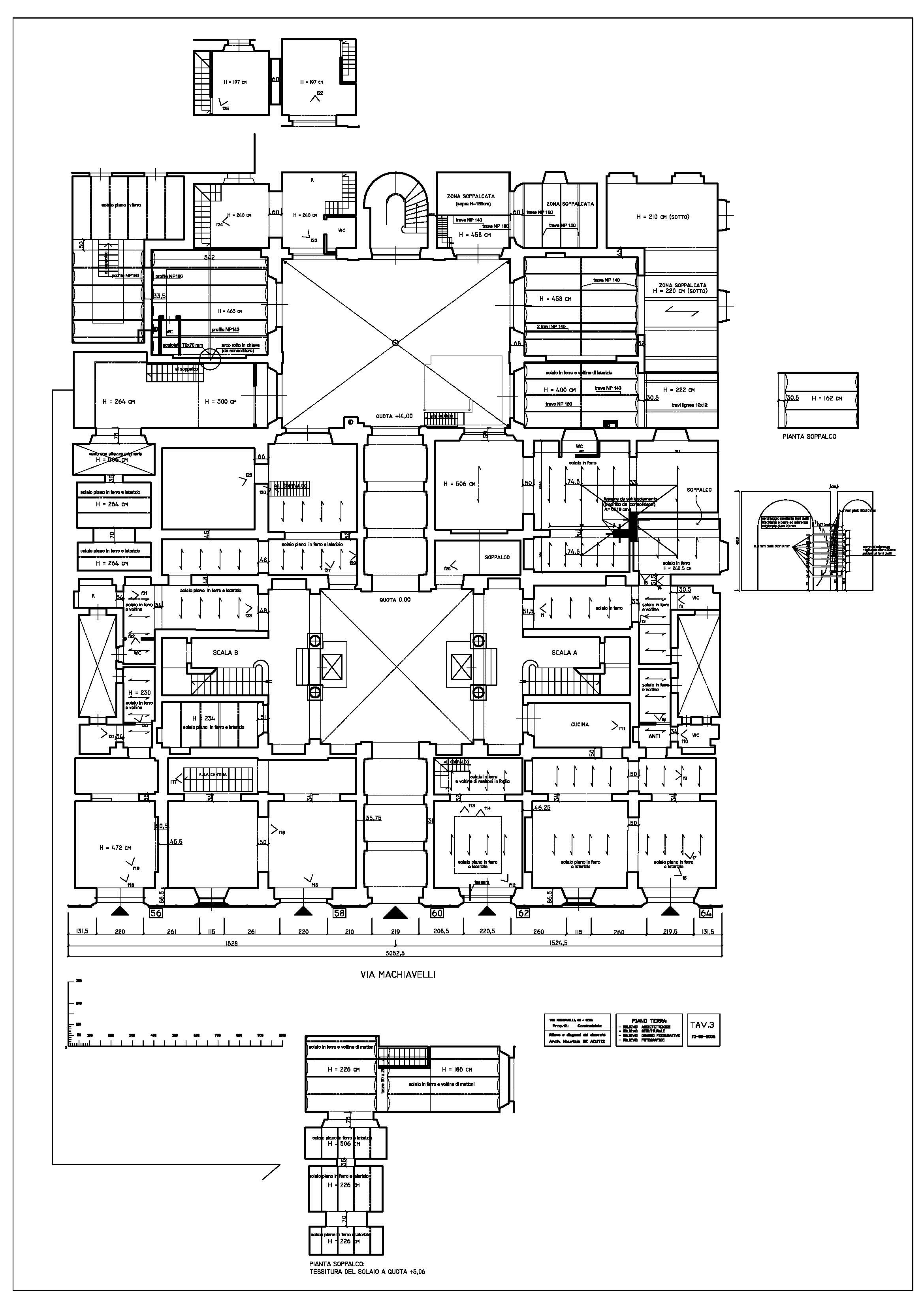

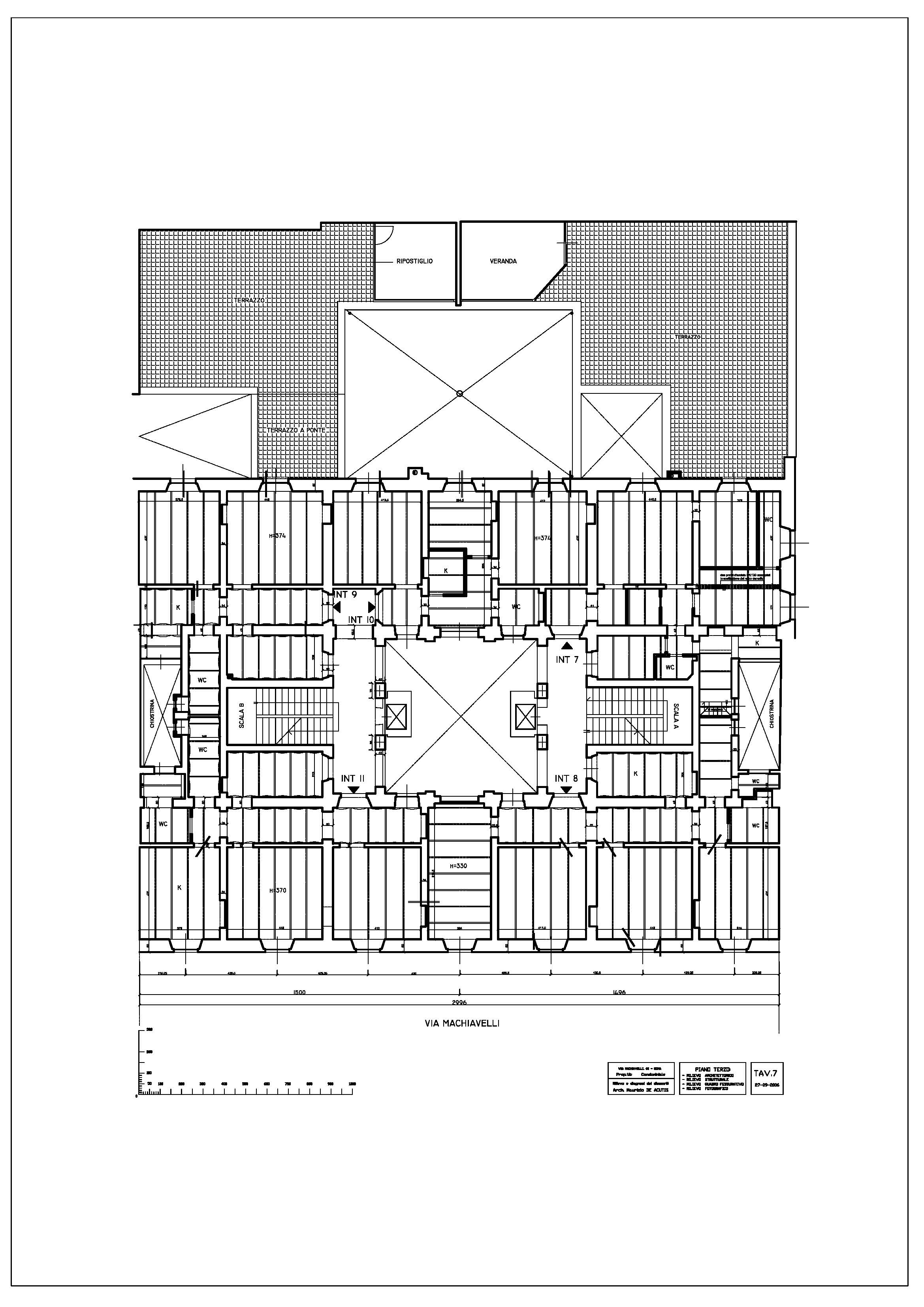

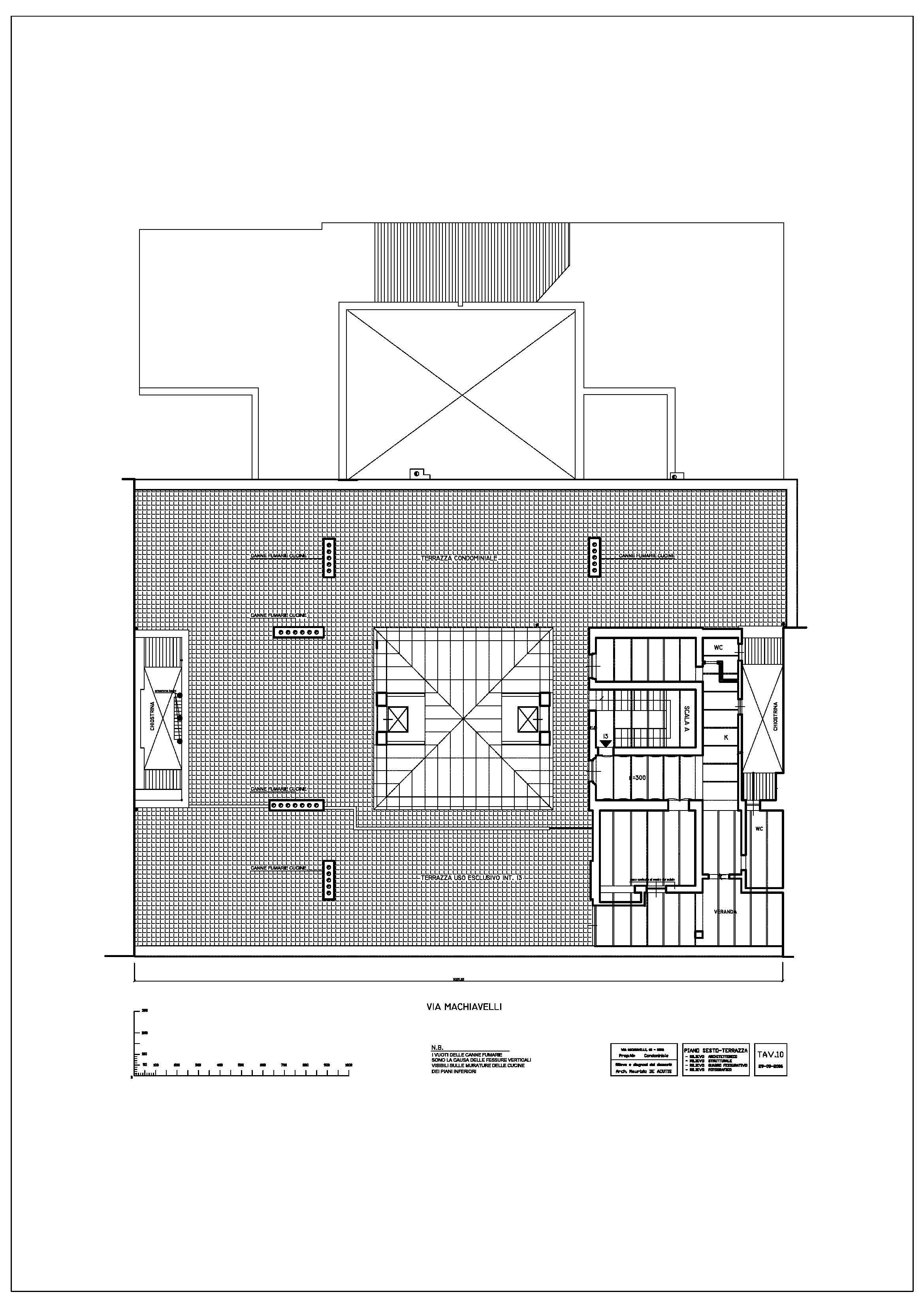

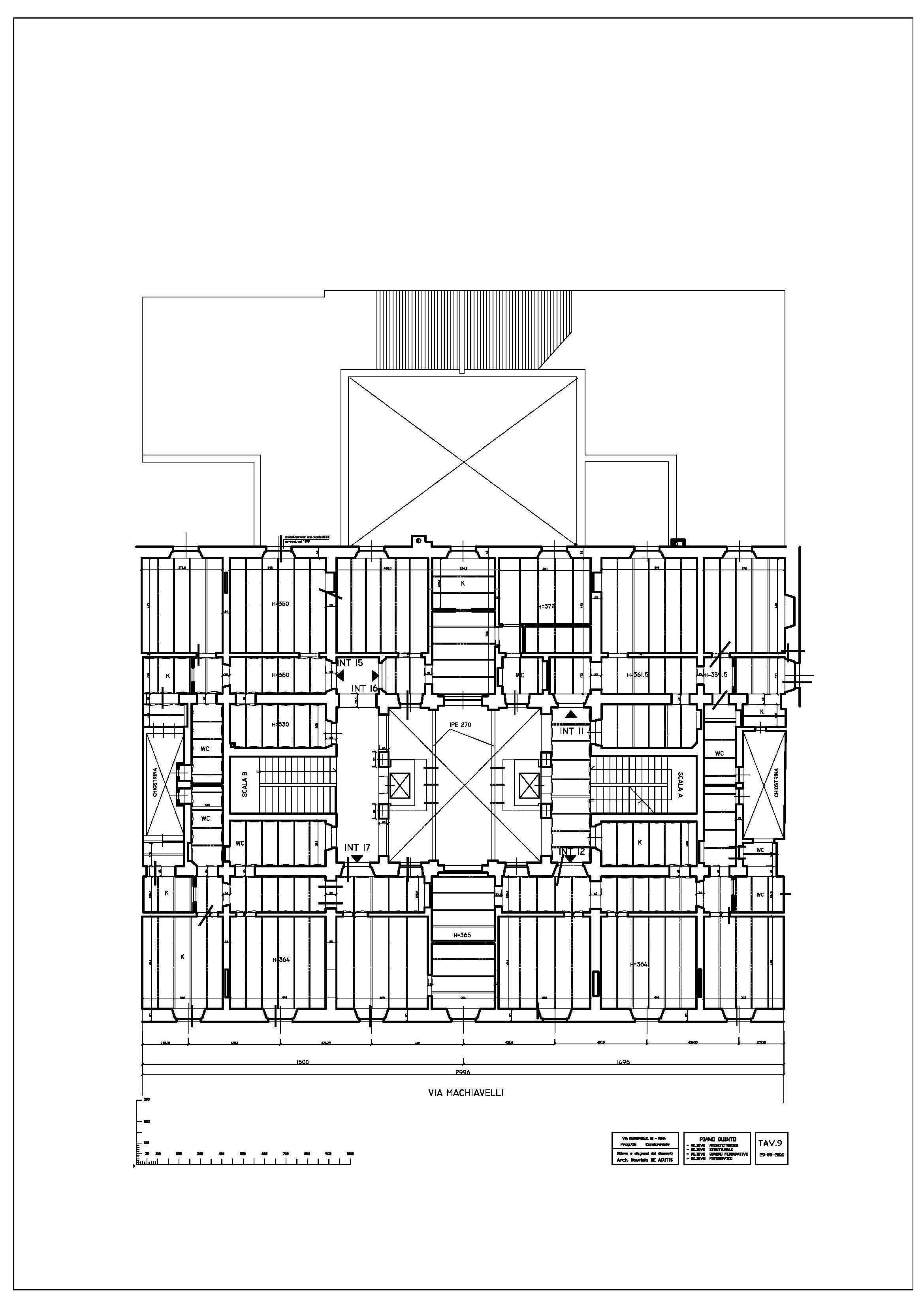

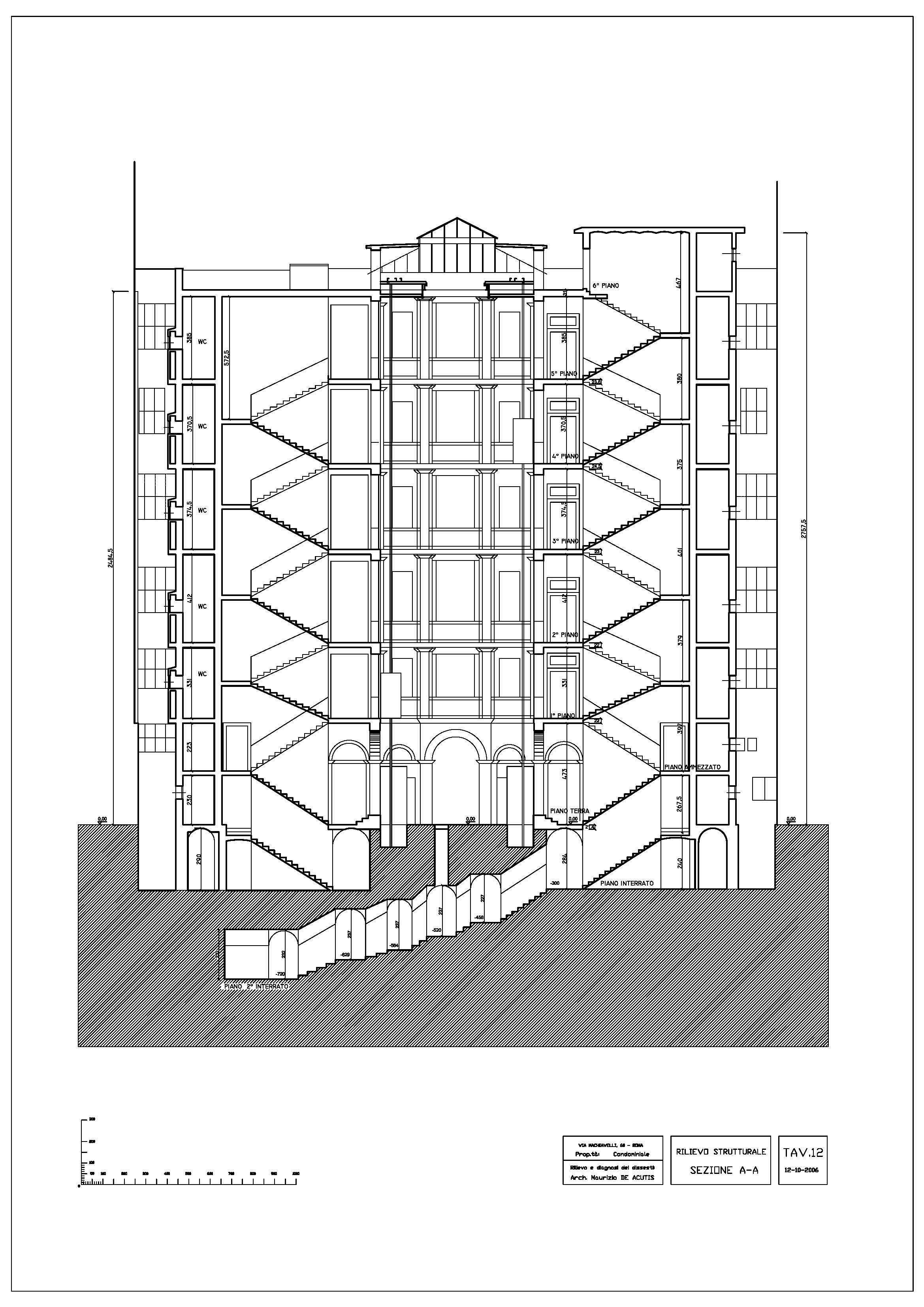

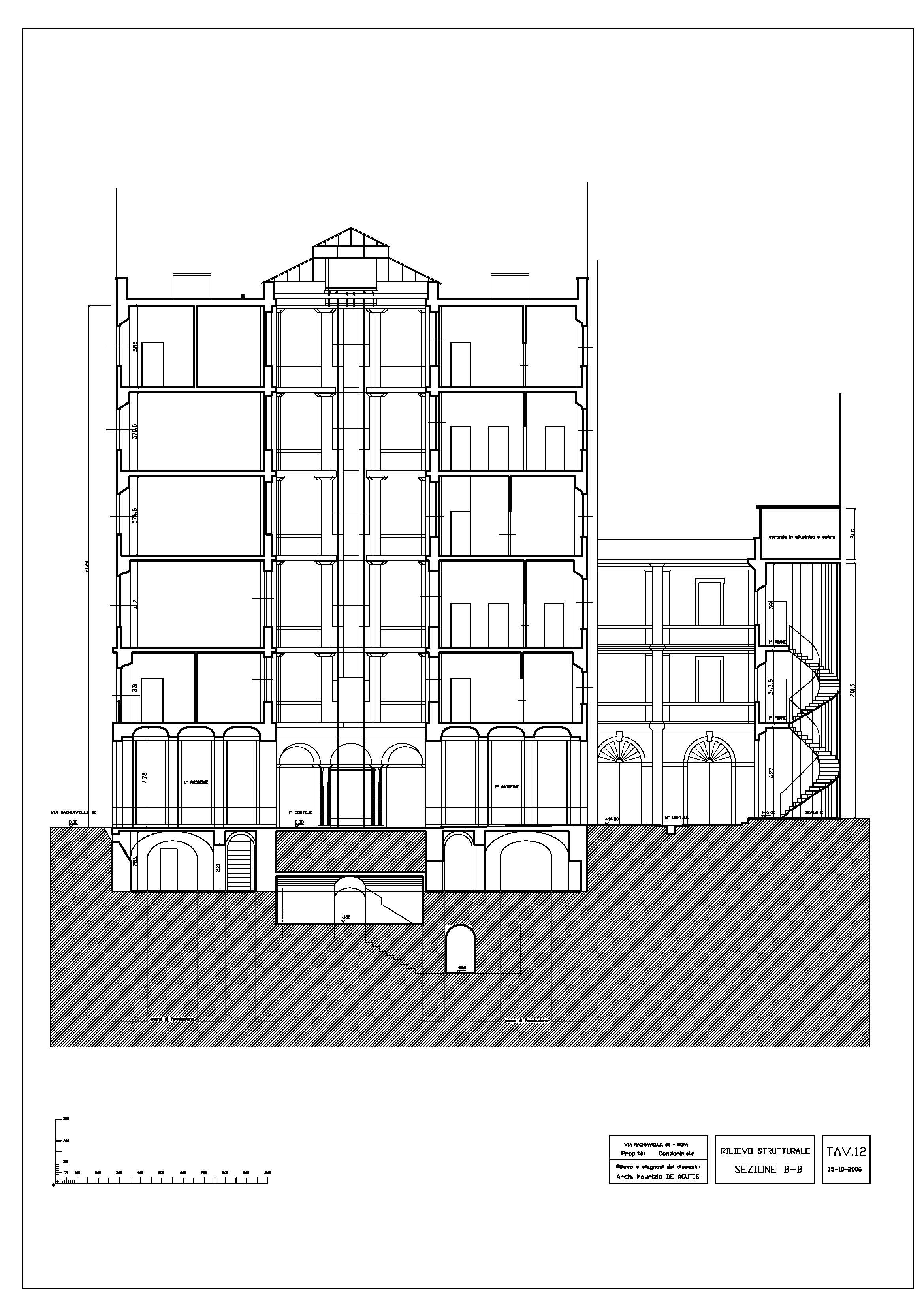

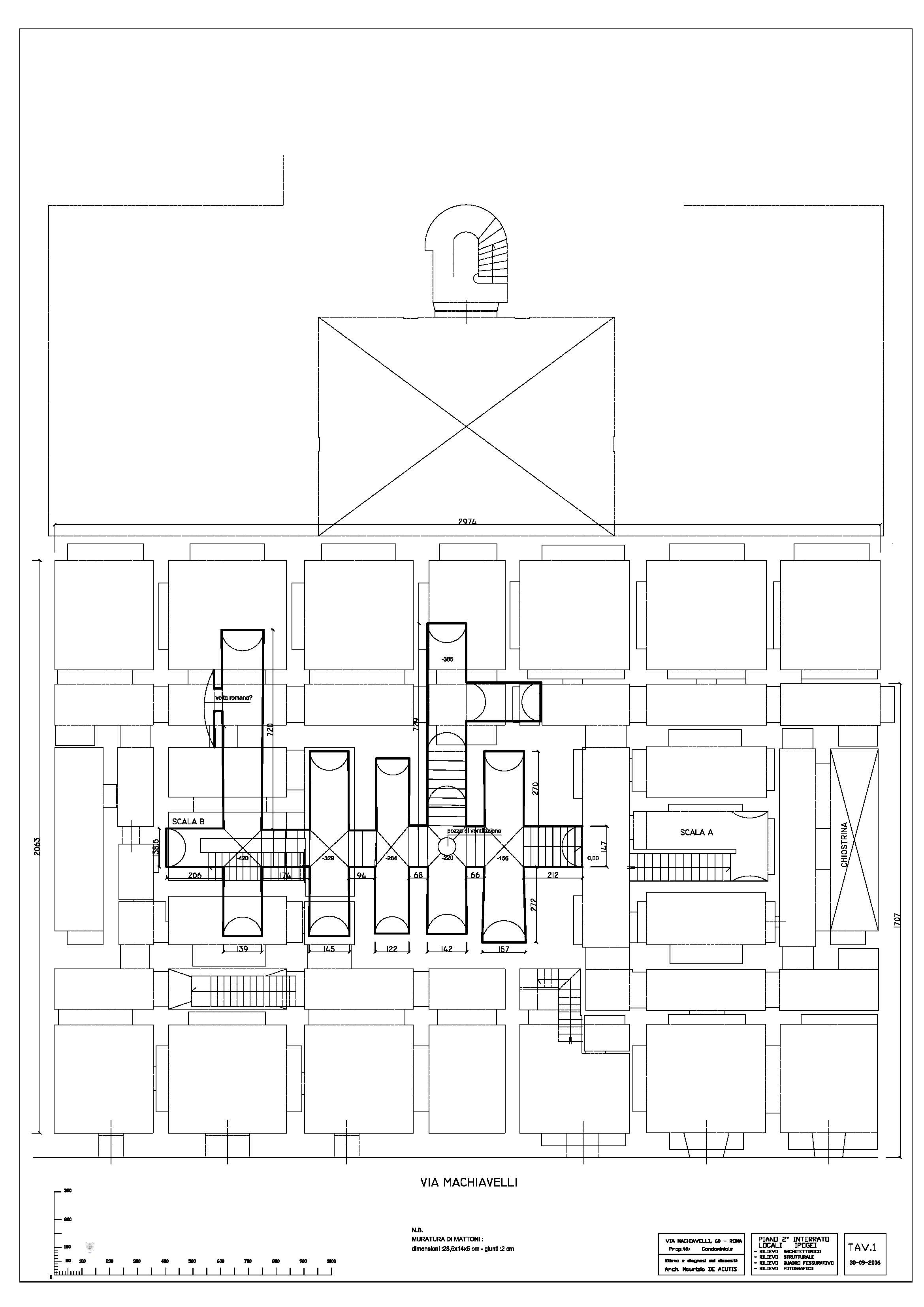

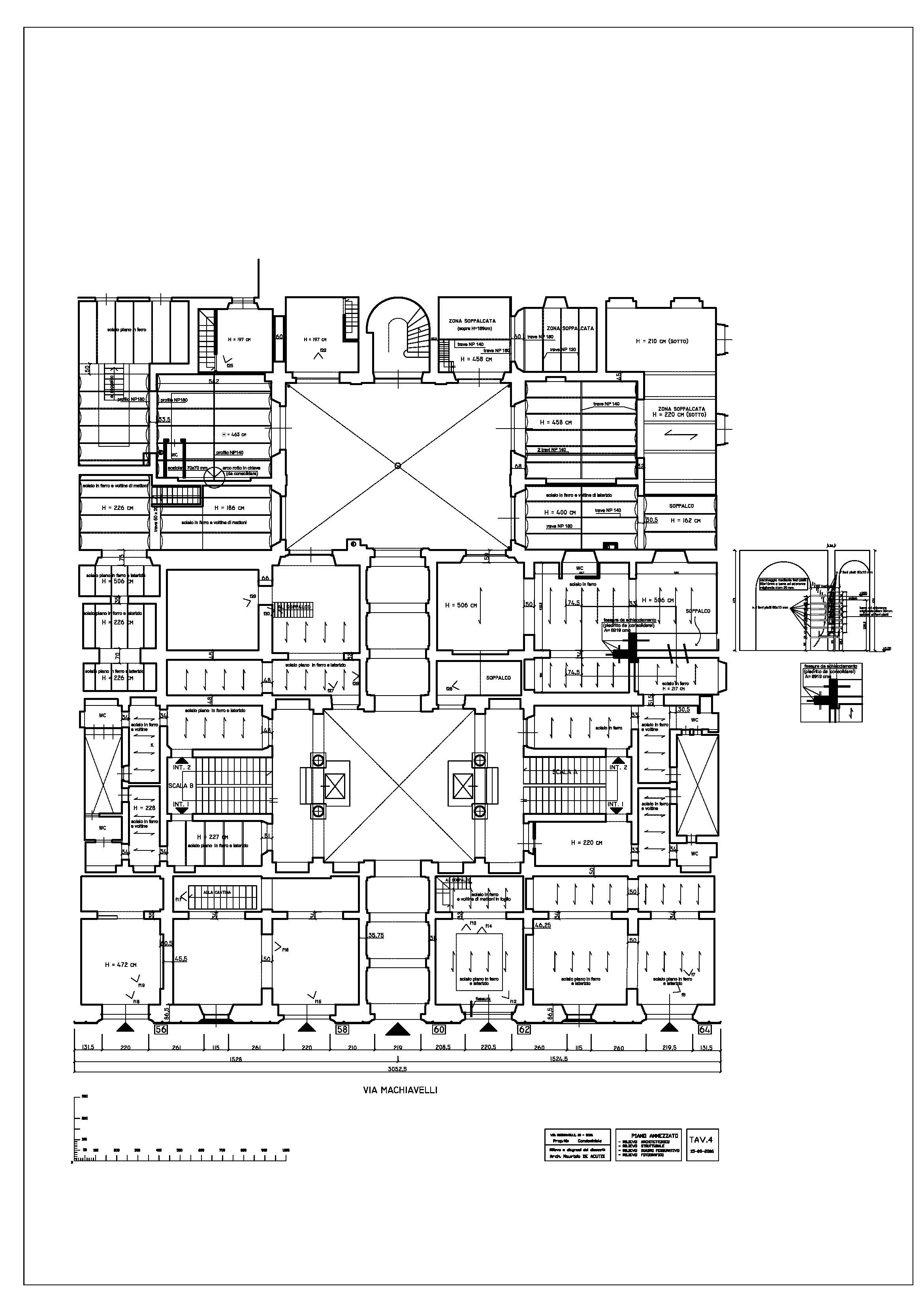

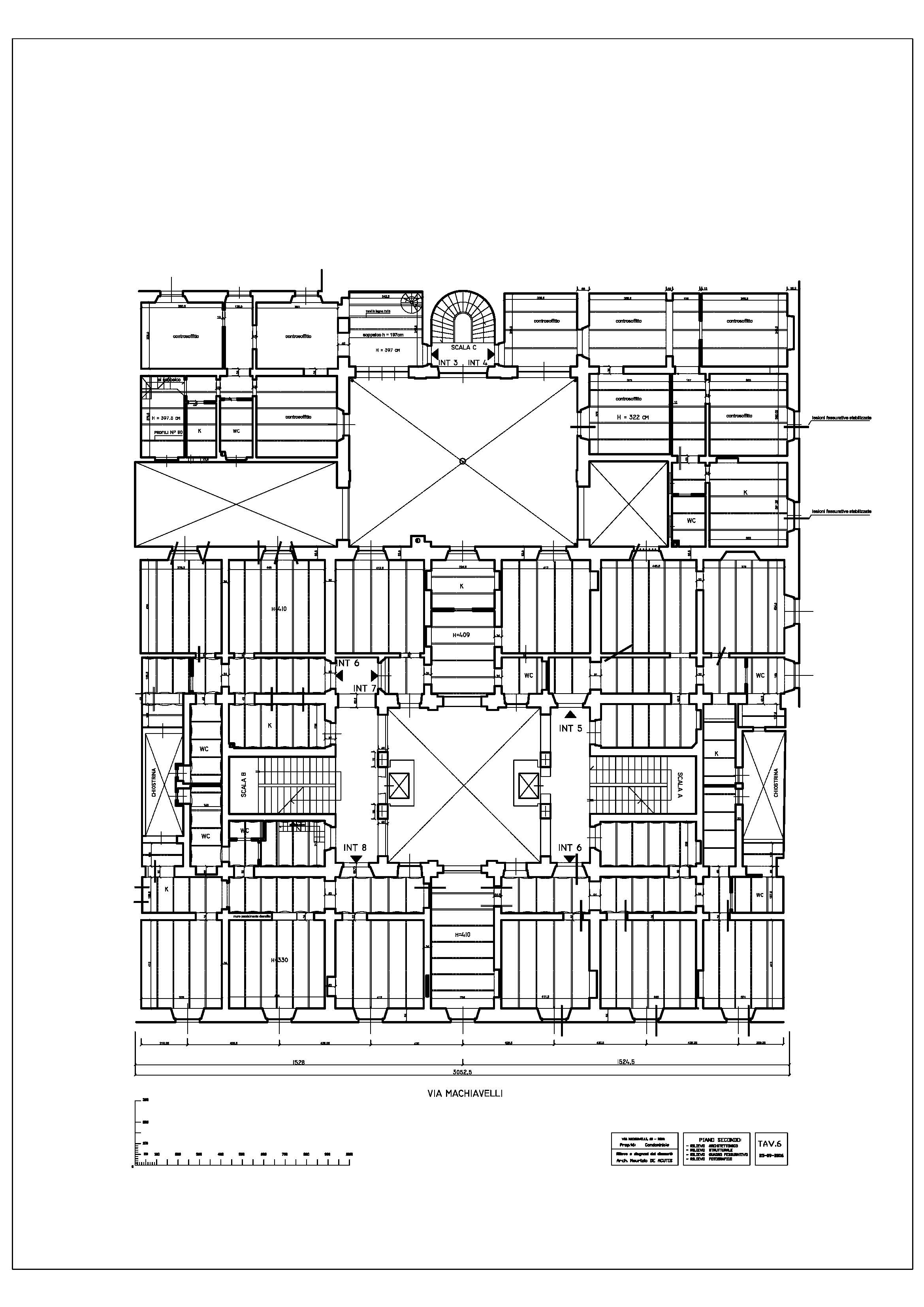

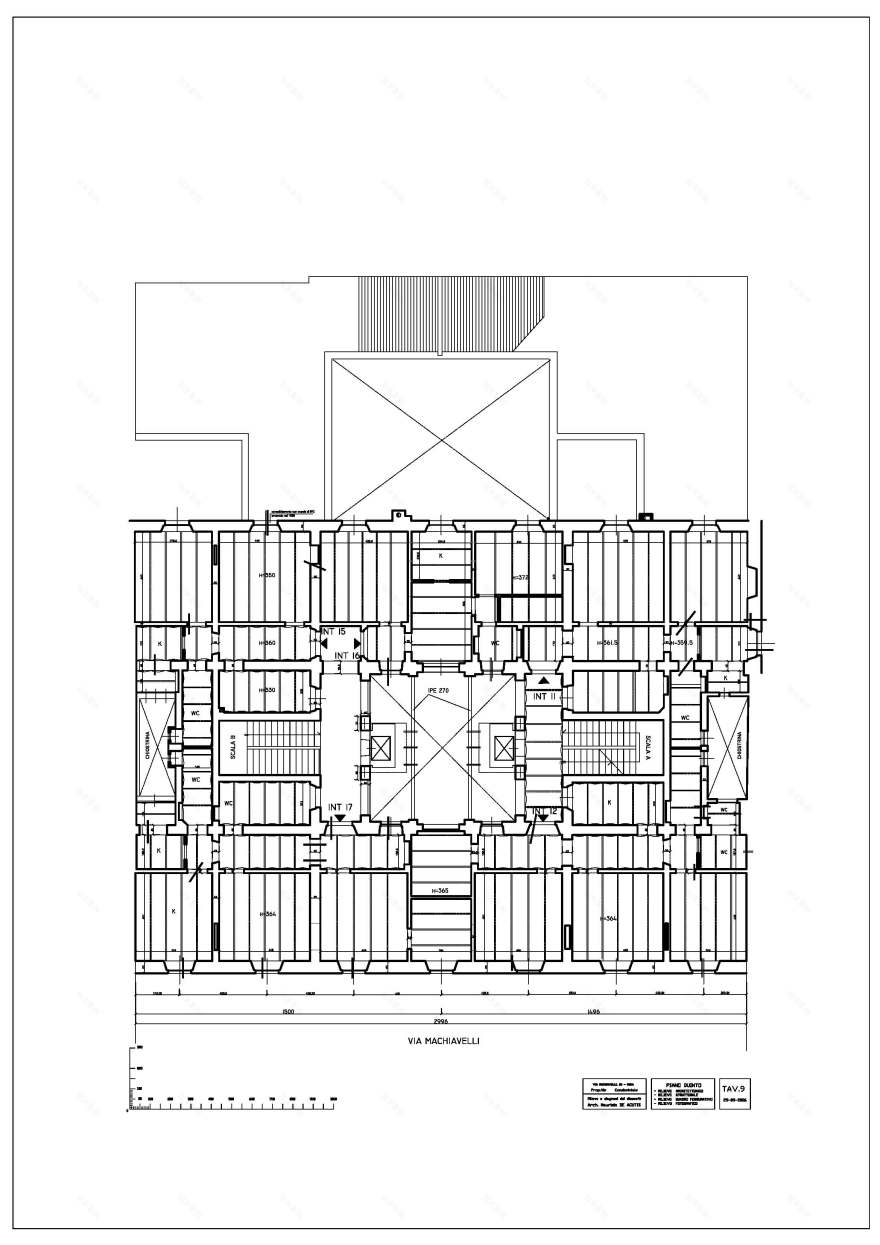

Rilievo strutturale di "casamento" del 1883 all’Esquilino: Arch. Maurizio De Acutis 2007.

Rilievo strutturale di "casamento" del 1883 all’Esquilino: Arch. Maurizio De Acutis 2007.

Rilievo strutturale di "casamento" del 1883 all’Esquilino: Arch. Maurizio De Acutis 2007.

Rilievo strutturale di "casamento" del 1883 all’Esquilino: Arch. Maurizio De Acutis 2007.

Rilievo strutturale di "casamento" del 1883 all’Esquilino: Arch. Maurizio De Acutis 2007.

Rilievo strutturale di "casamento" del 1883 all’Esquilino: Arch. Maurizio De Acutis 2007.

Rilievo strutturale di "casamento" del 1883 all’Esquilino: Arch. Maurizio De Acutis 2007.

Rilievo strutturale di "casamento" del 1883 all’Esquilino: Arch. Maurizio De Acutis 2007.

Rilievo strutturale di "casamento" del 1883 all’Esquilino: Arch. Maurizio De Acutis 2007.

Rilievo strutturale di "casamento" del 1883 all’Esquilino: Arch. Maurizio De Acutis 2007.

Rilievo strutturale di "casamento" del 1883 all’Esquilino: Arch. Maurizio De Acutis 2007.

Rilievo strutturale di "casamento" del 1883 all’Esquilino: Arch. Maurizio De Acutis 2007.

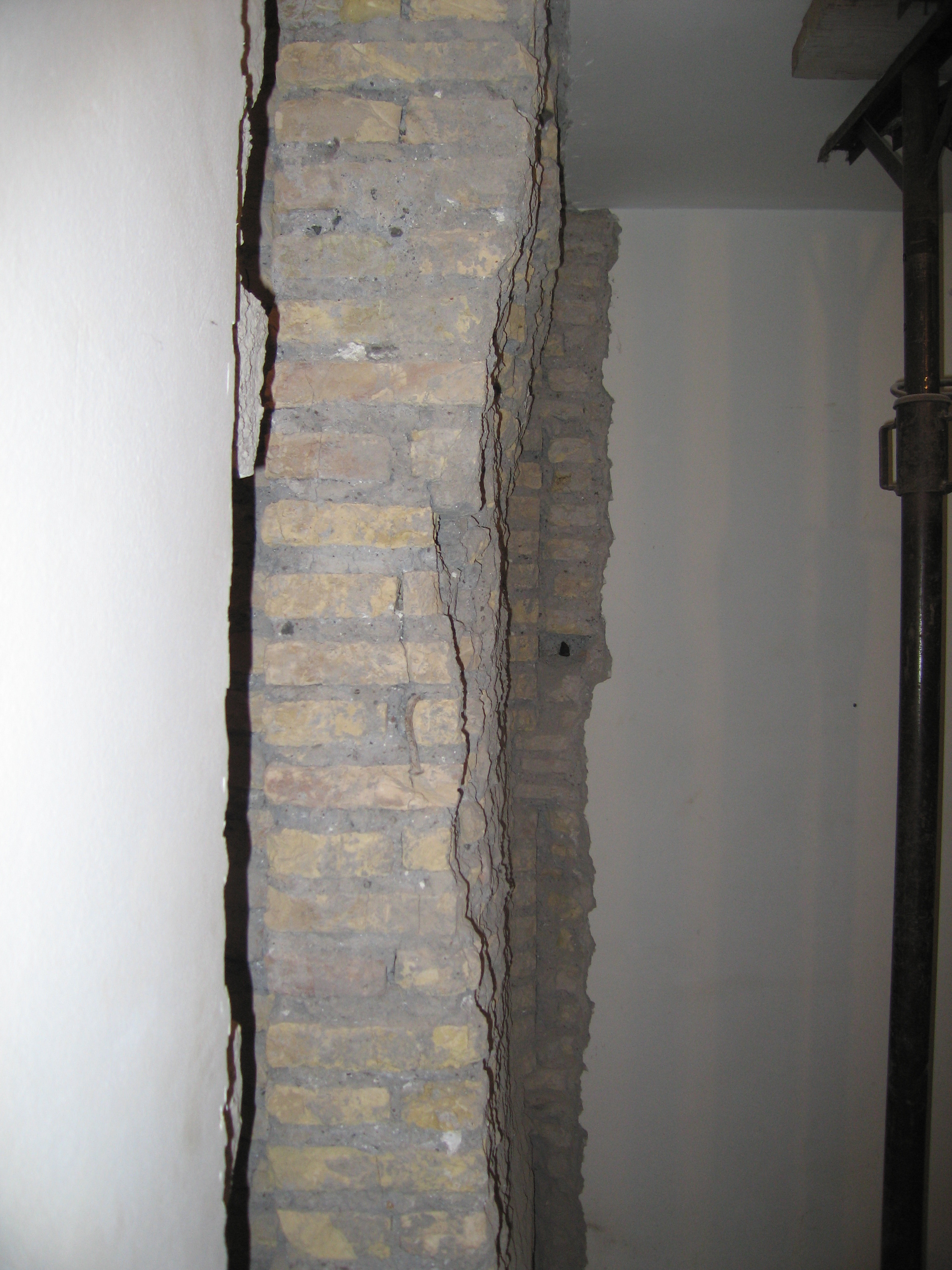

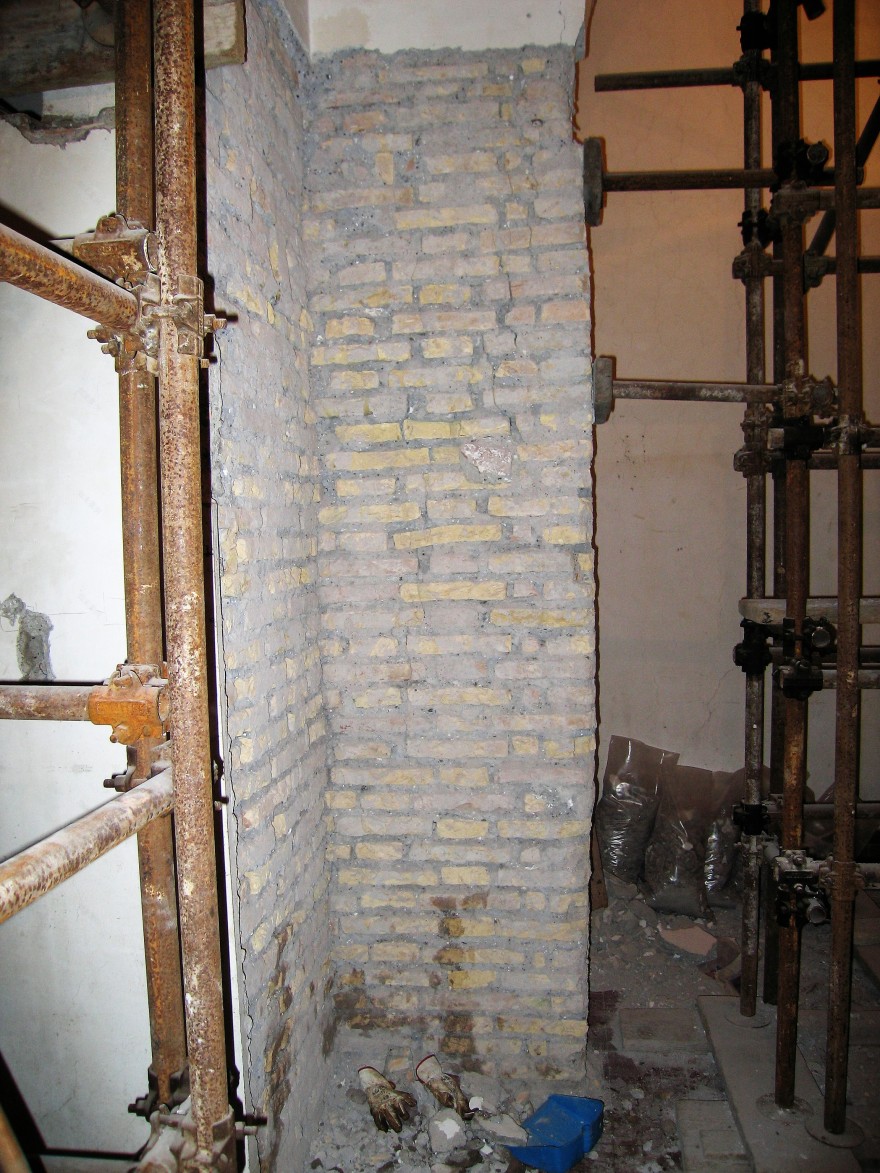

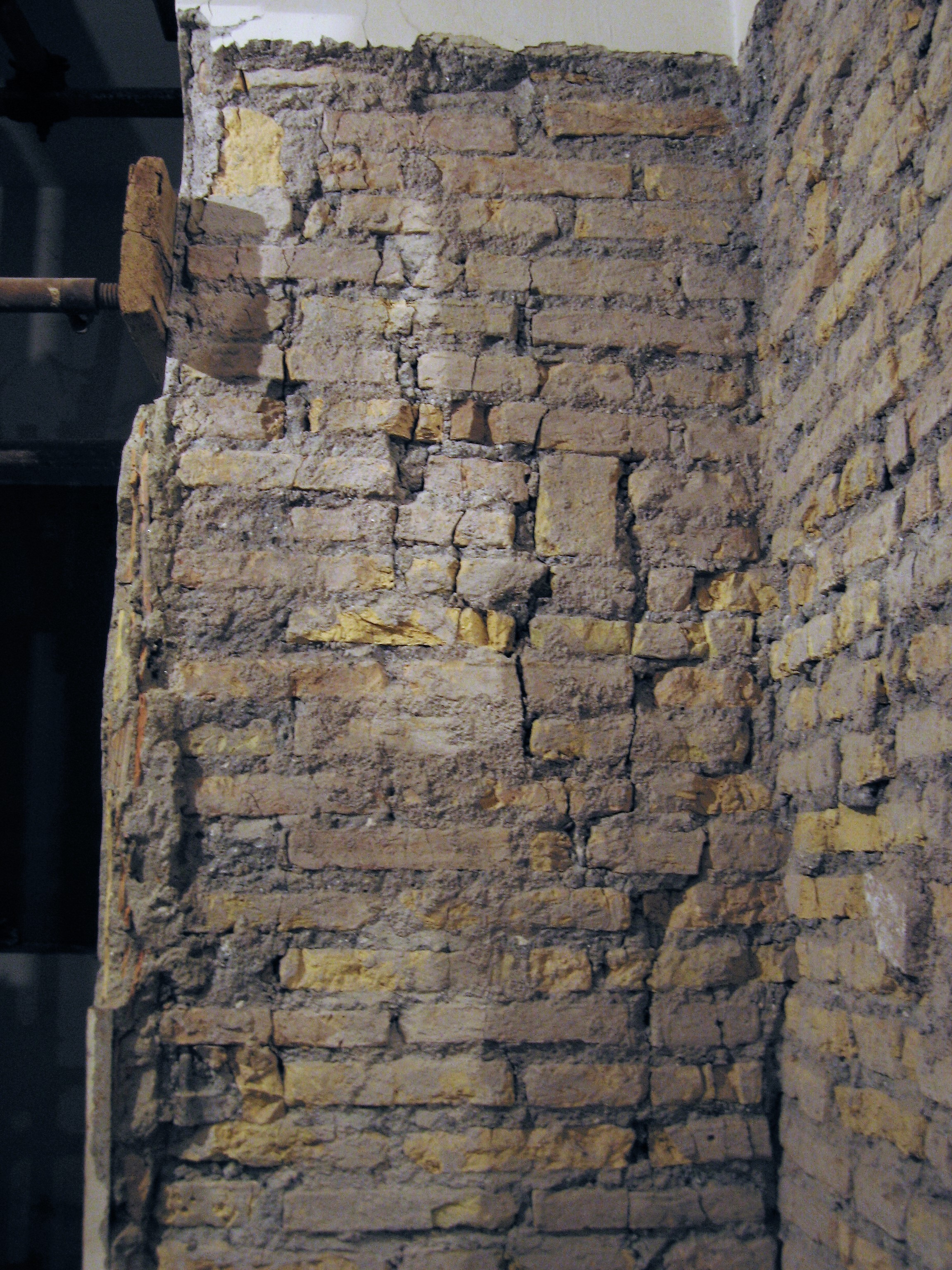

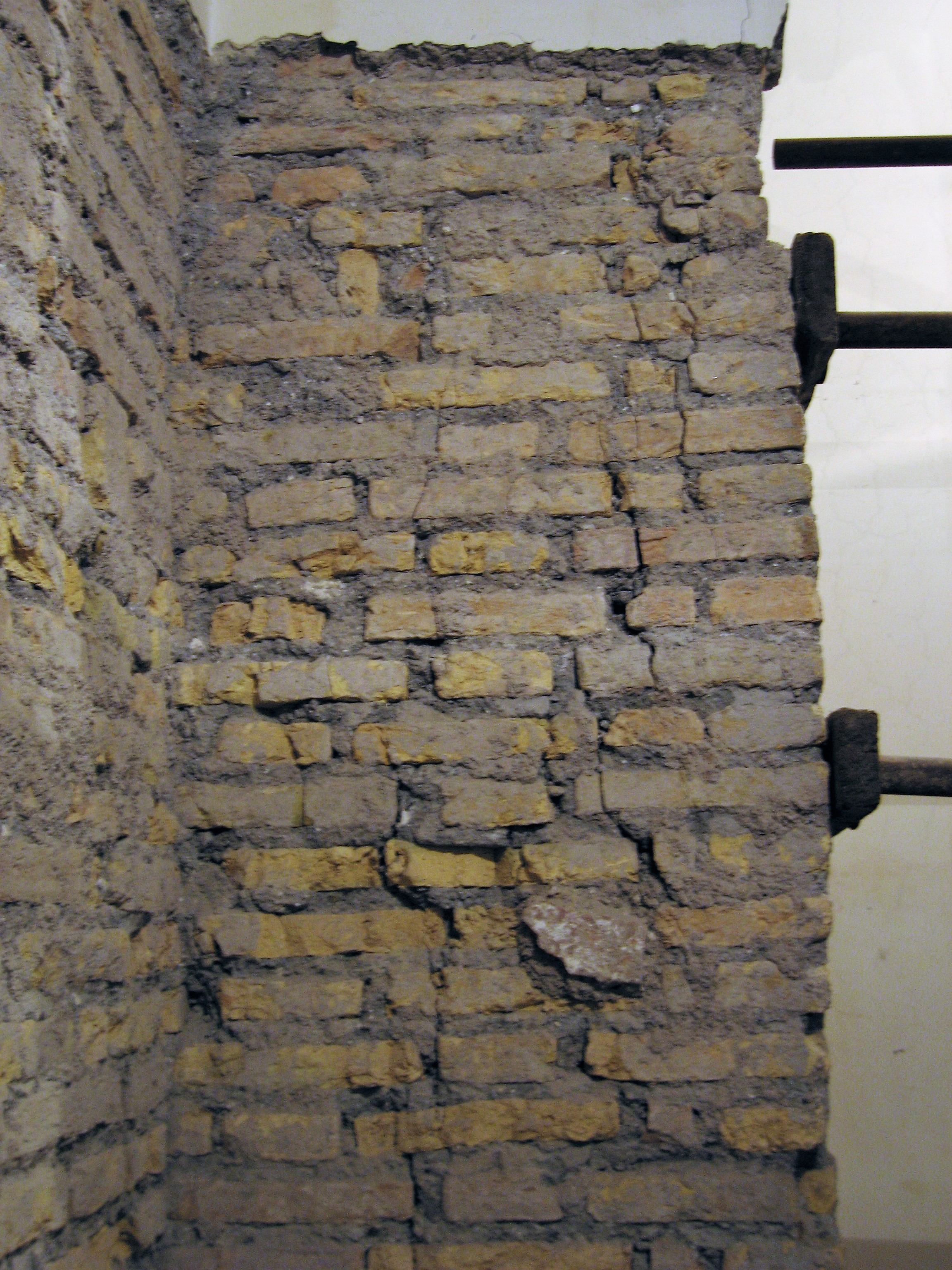

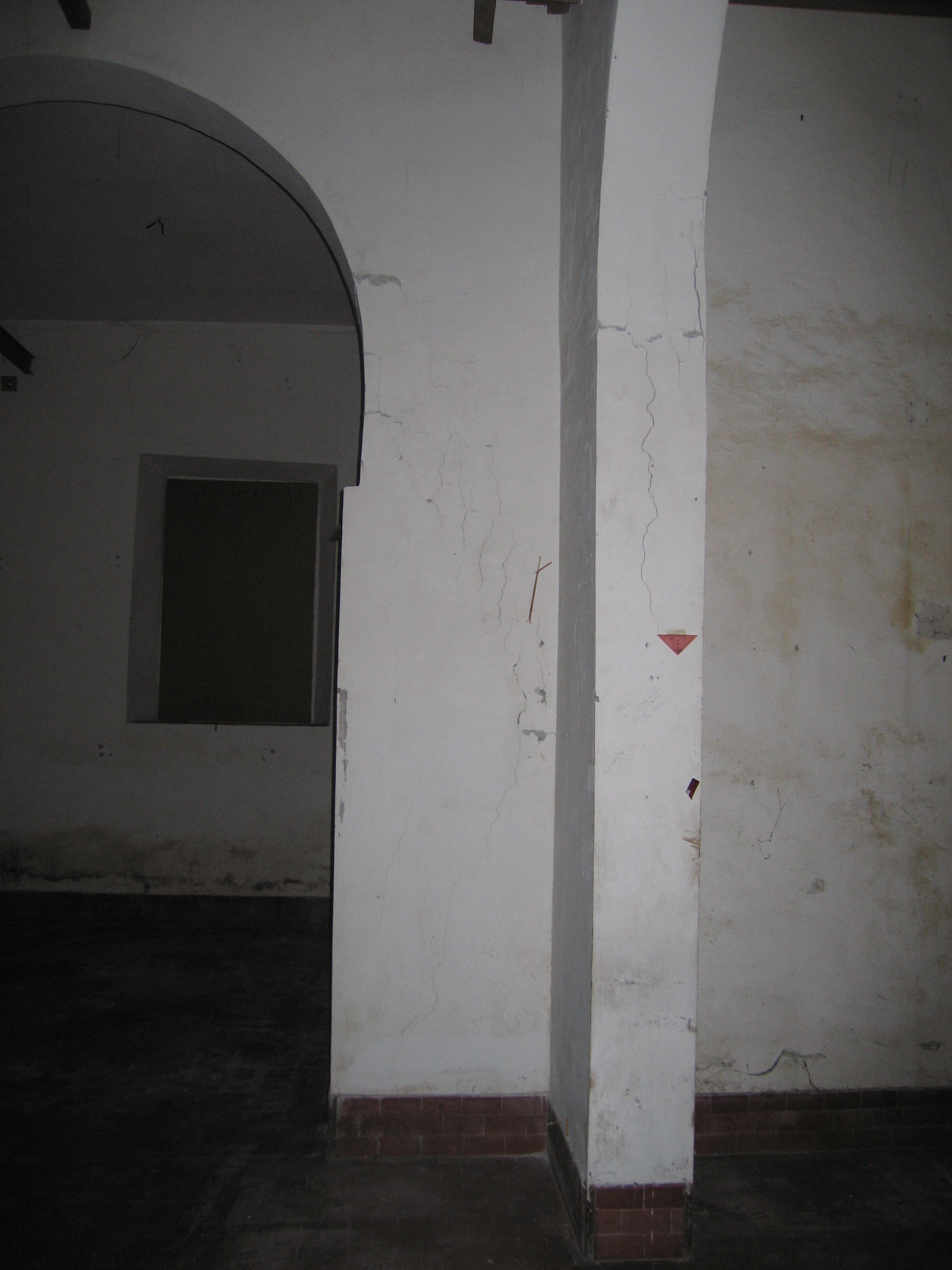

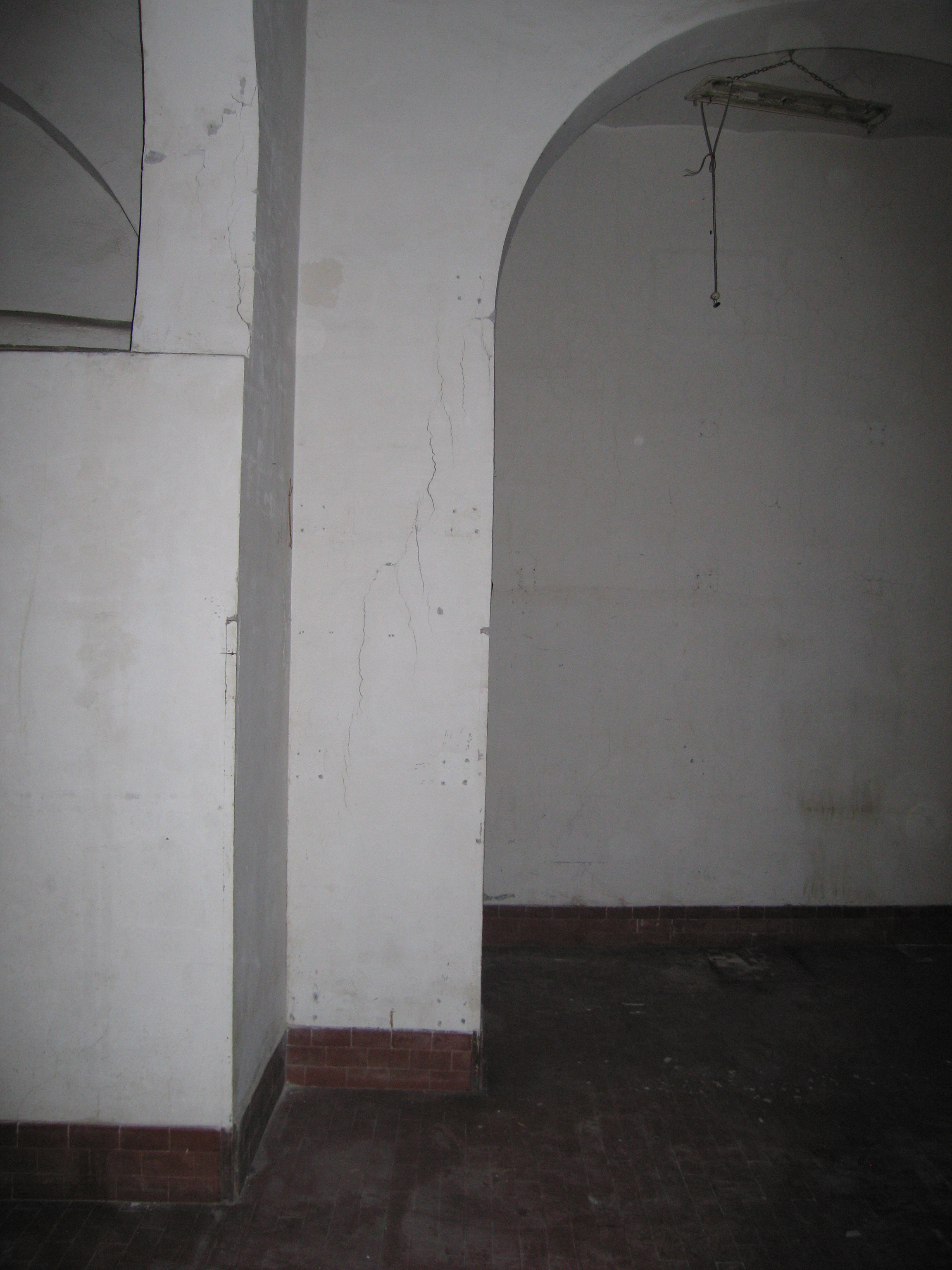

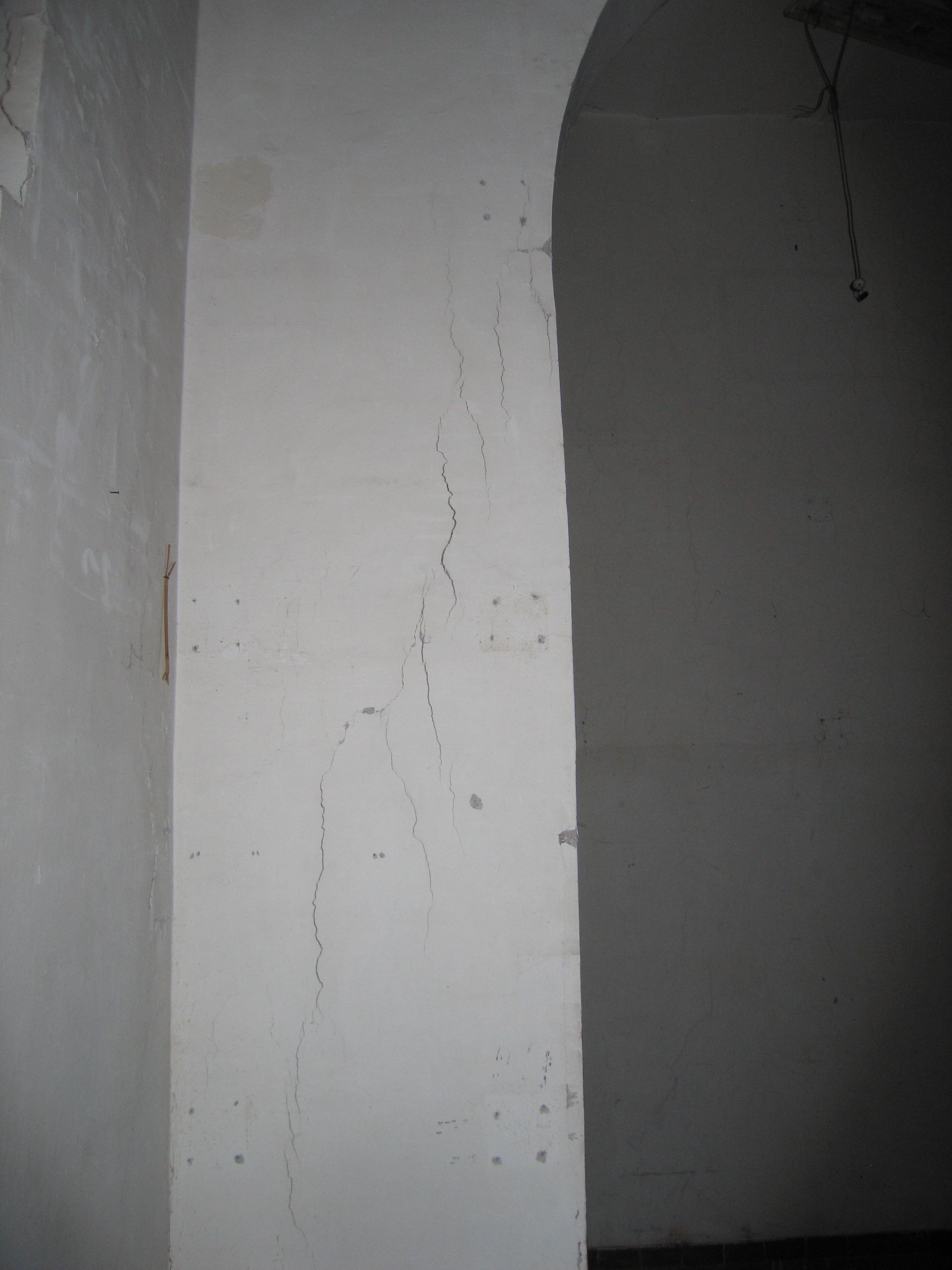

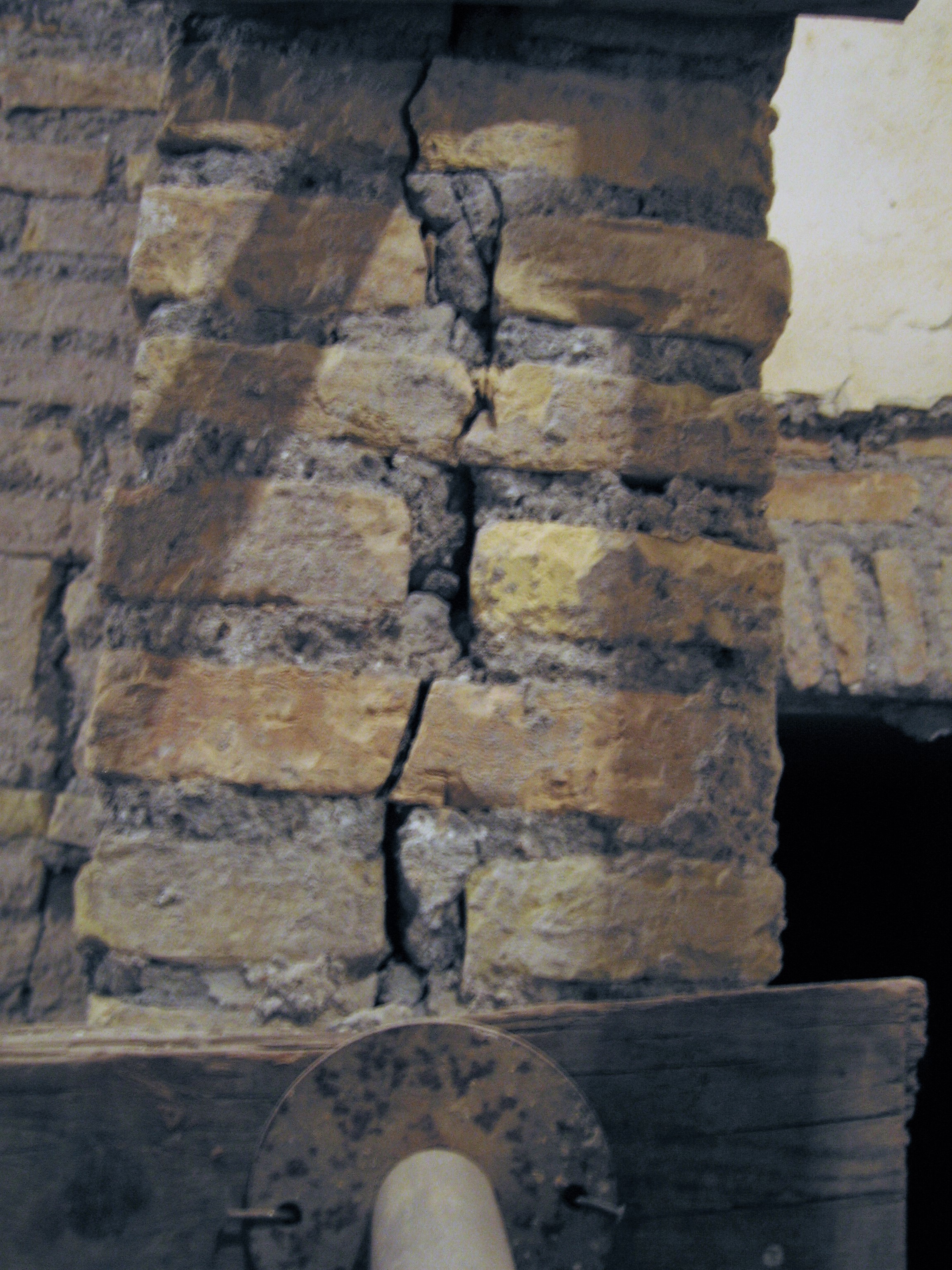

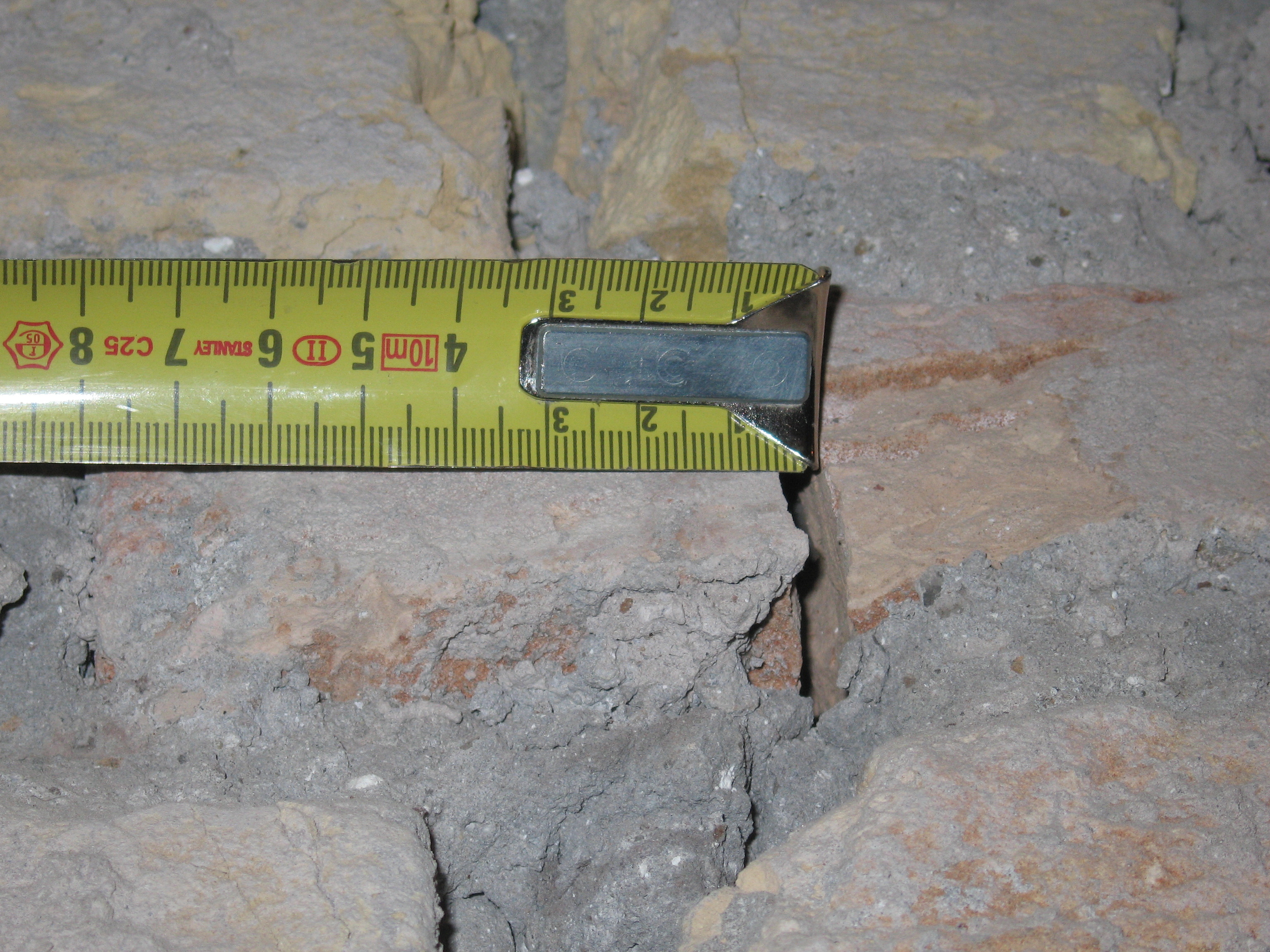

Piedritto cruciforme schiacciato.

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

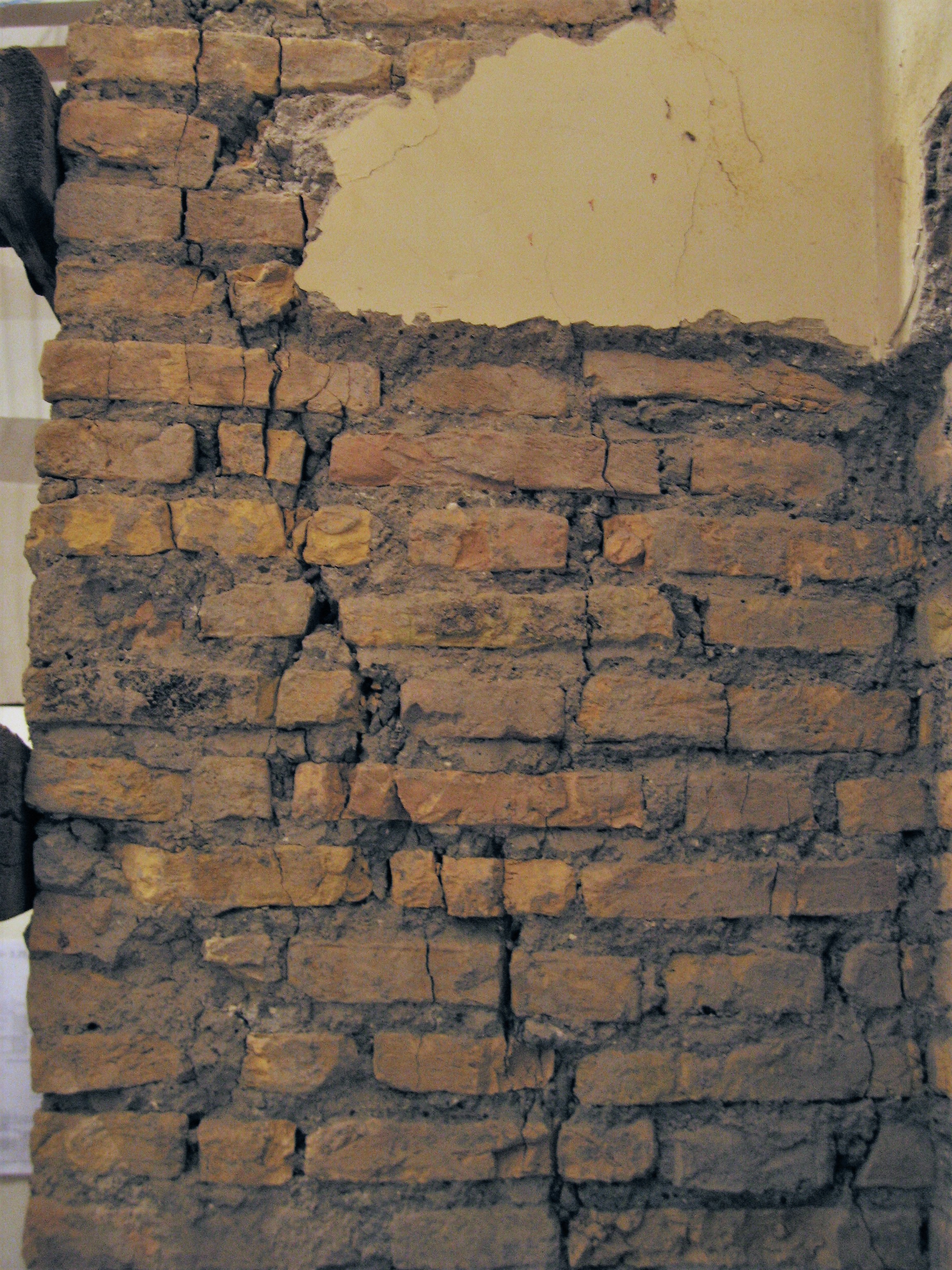

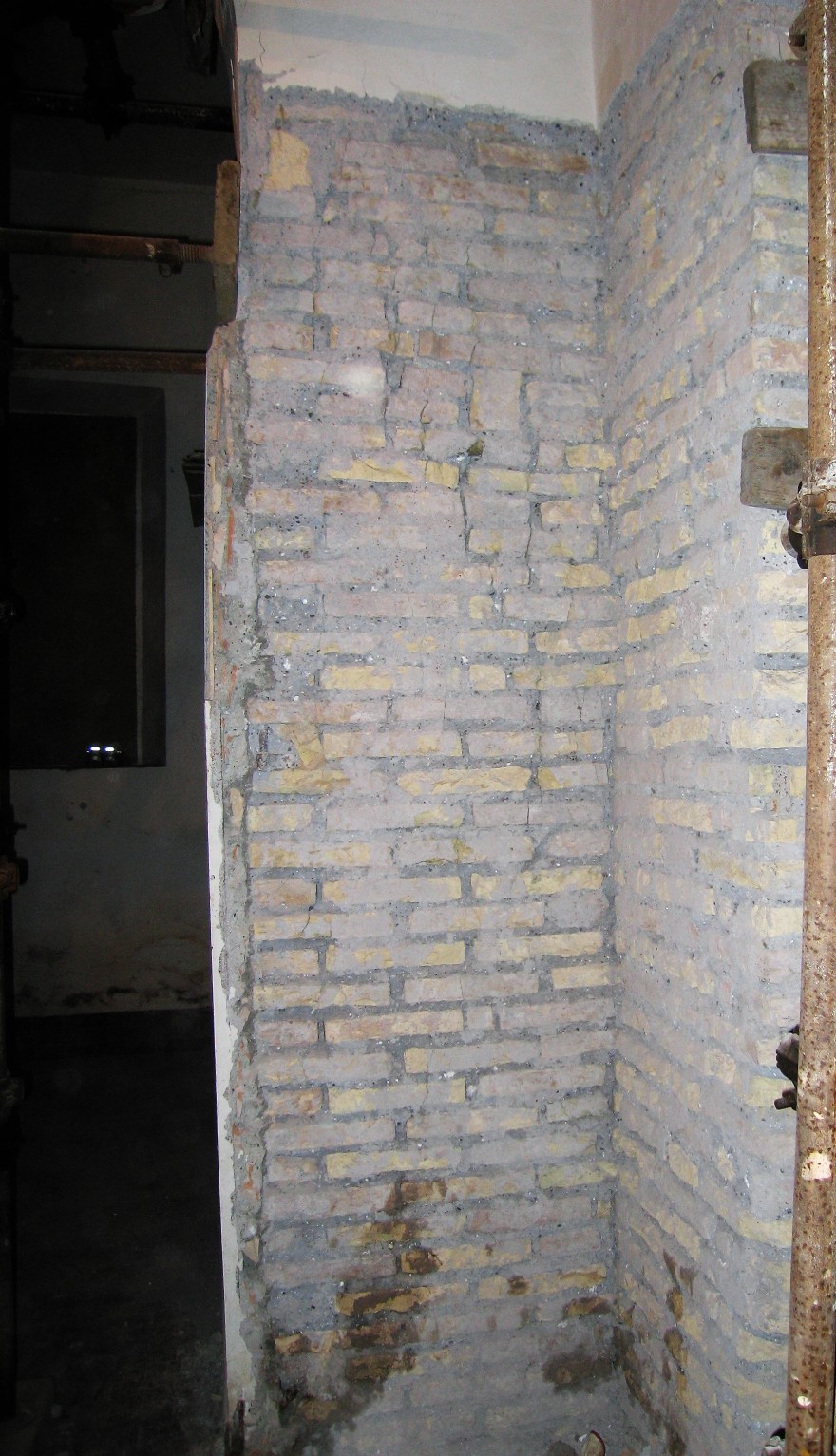

Piedritto cruciforme schiacciato;

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Piedritto cruciforme schiacciato;

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Piedritto cruciforme schiacciato;

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Piedritto cruciforme schiacciato;

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Consolidamento di piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

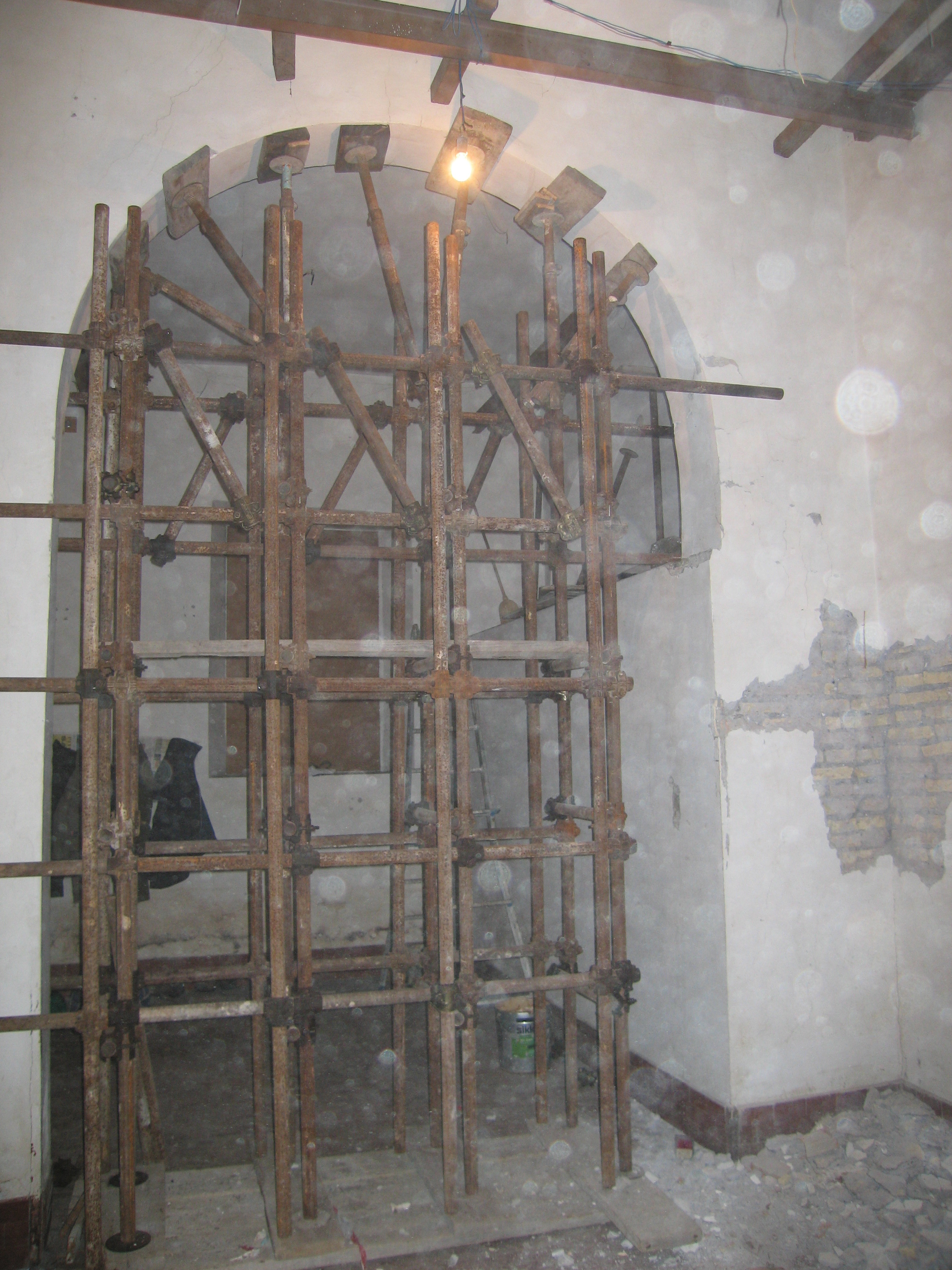

Consolidamento di piedritto cruciforme "schiacciato";

progetto esecutivo, calcoli e D.L.

Arch. Maurizio De Acutis 2007.

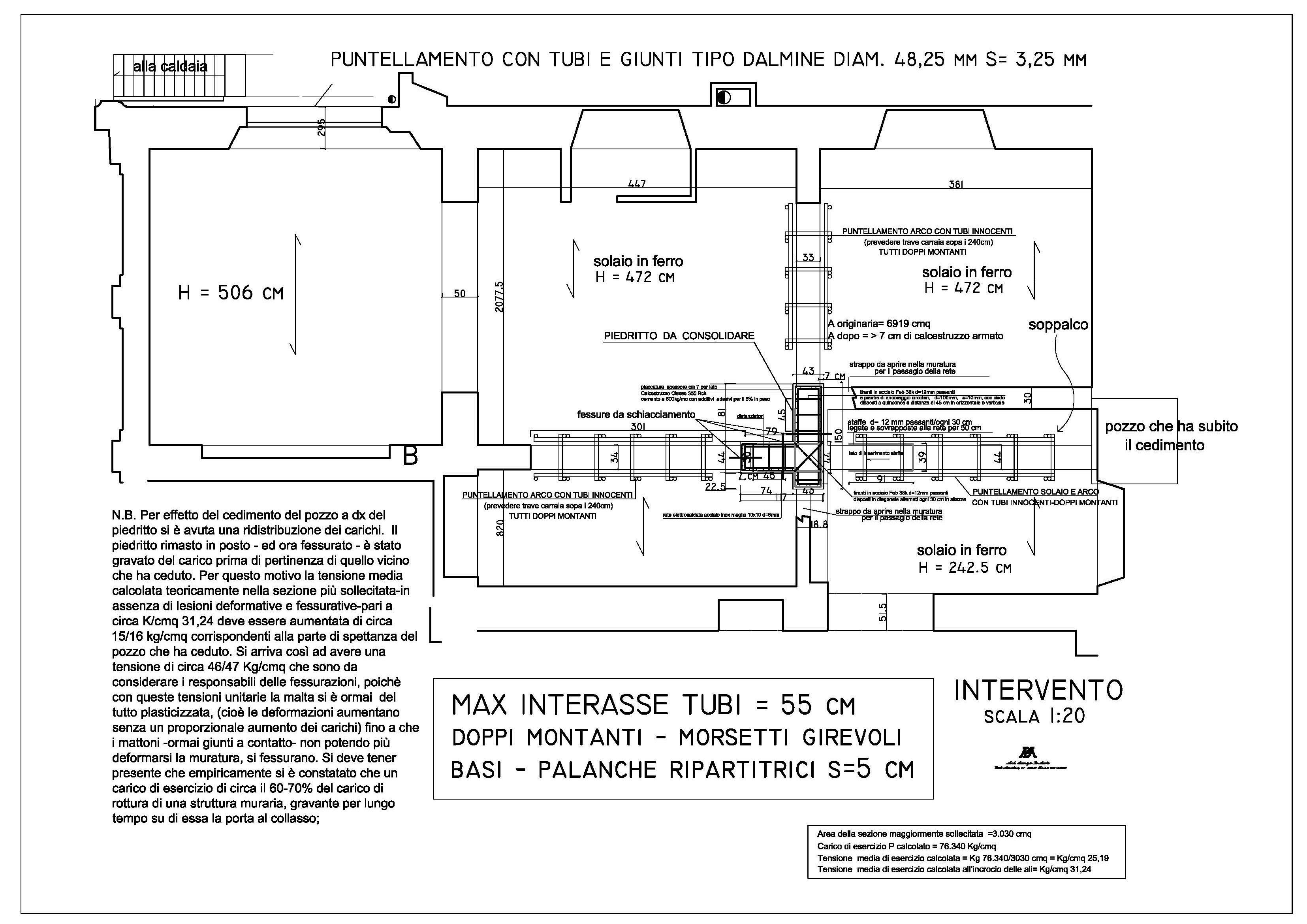

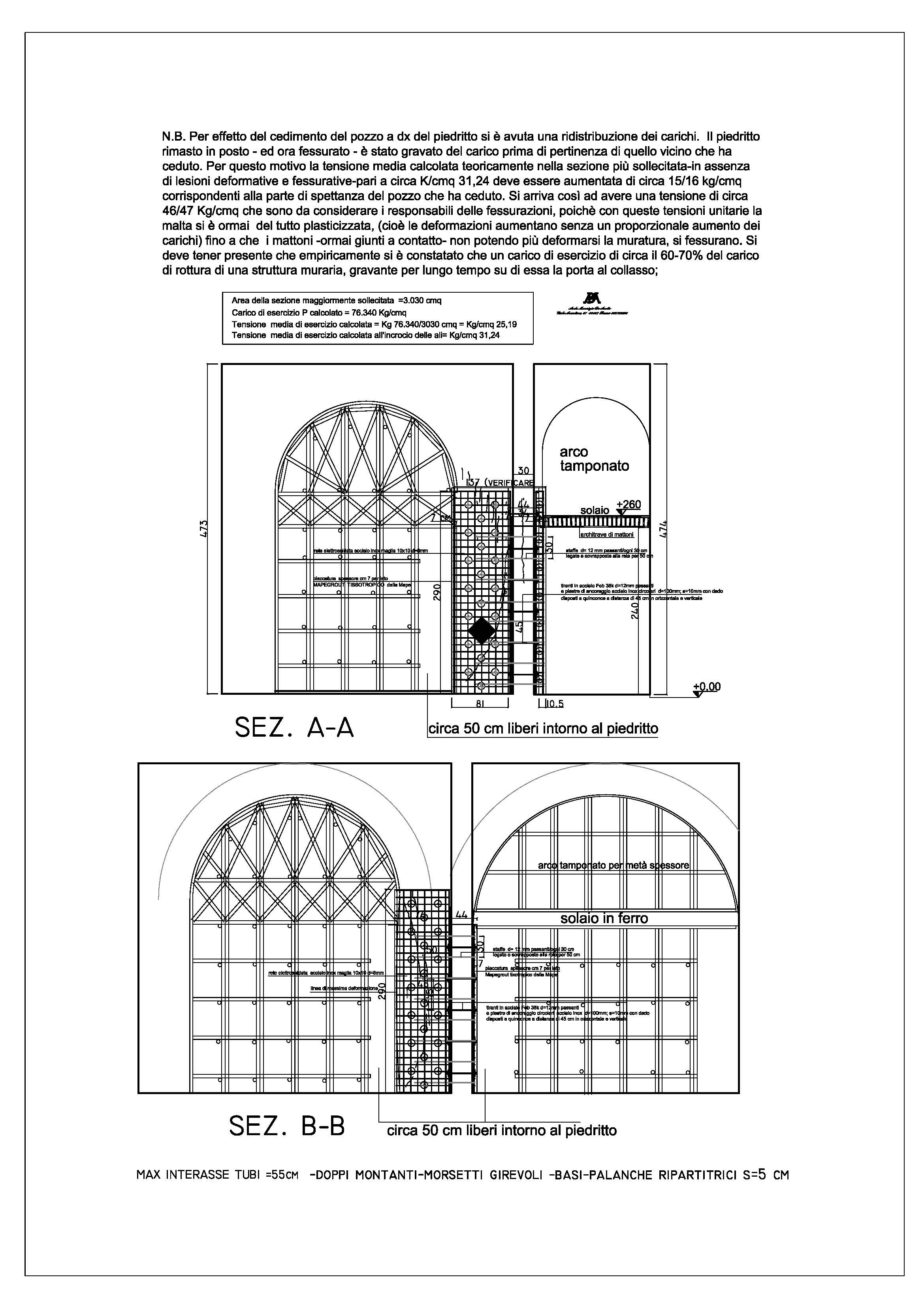

Progetto di consolidamento del piedritto cruciforme "schiacciato";

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Progetto esecutivo e D.L. di Consolidamento di un piedritto "schiacciato": Arch. Maurizio De Acutis 2007.

Progetto esecutivo e D.L. di Consolidamento di un piedritto "schiacciato": Arch. Maurizio De Acutis 2007.

Progetto esecutivo e D.L. di Consolidamento di un piedritto "schiacciato": Arch. Maurizio De Acutis 2007.

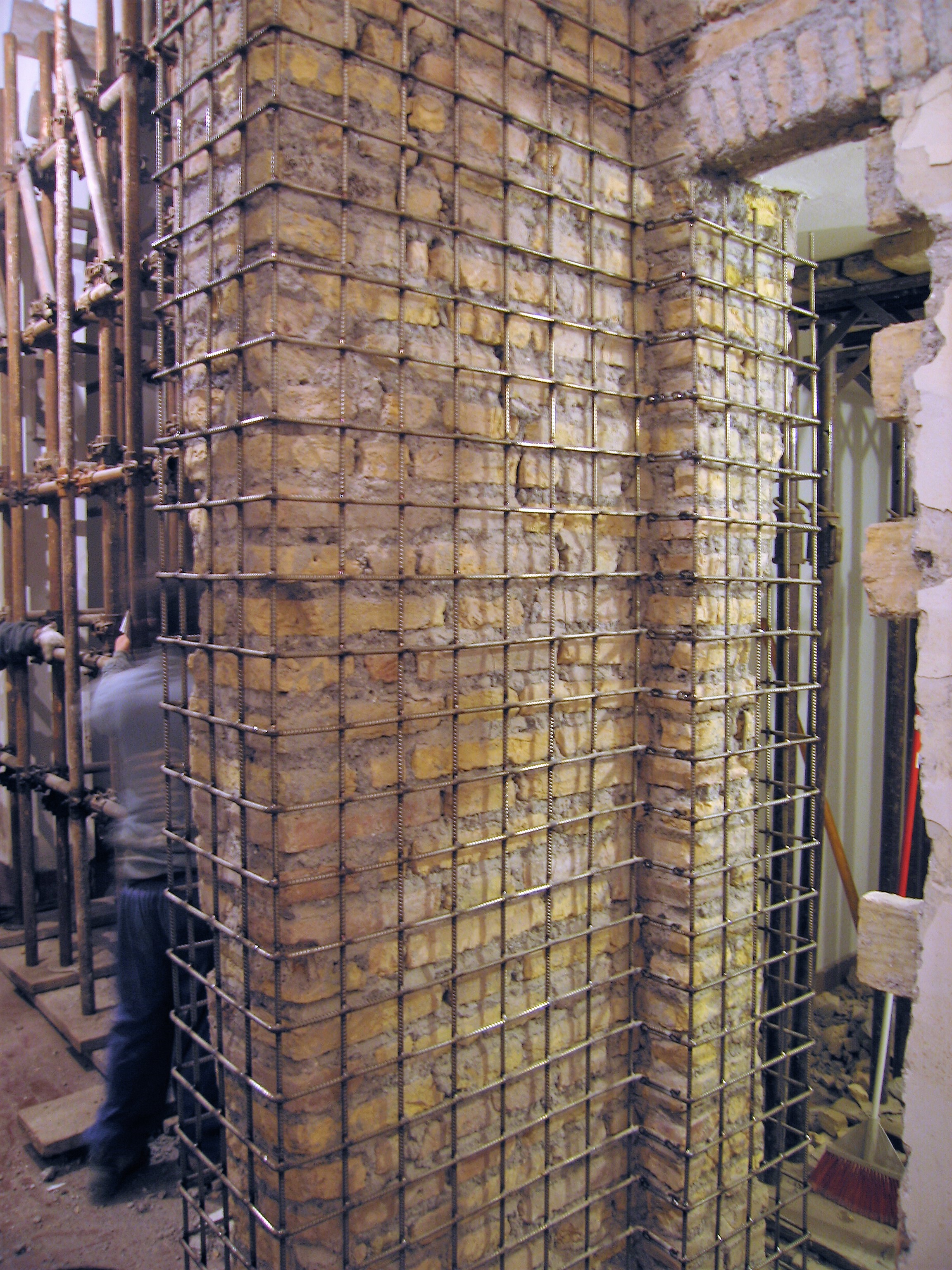

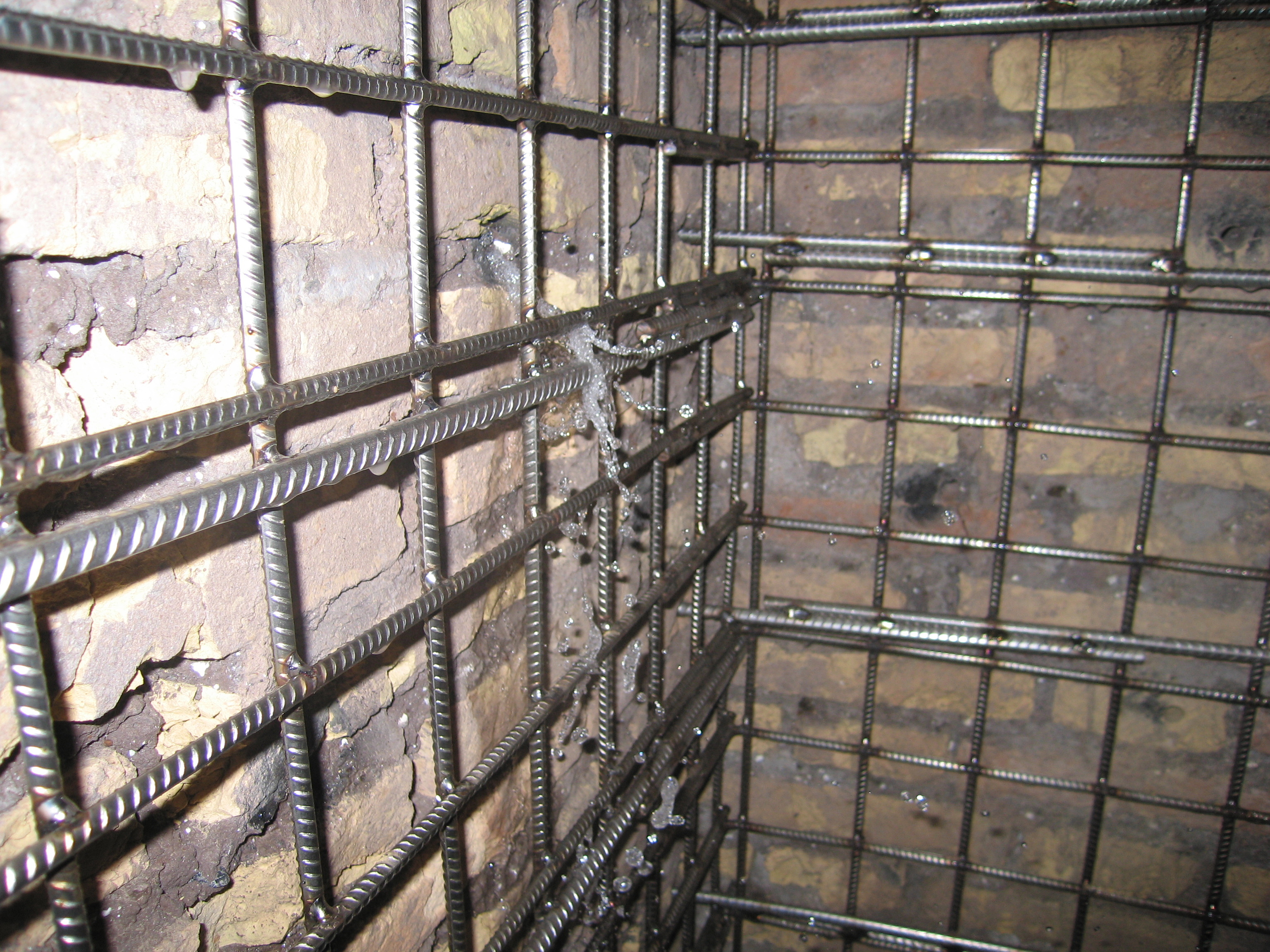

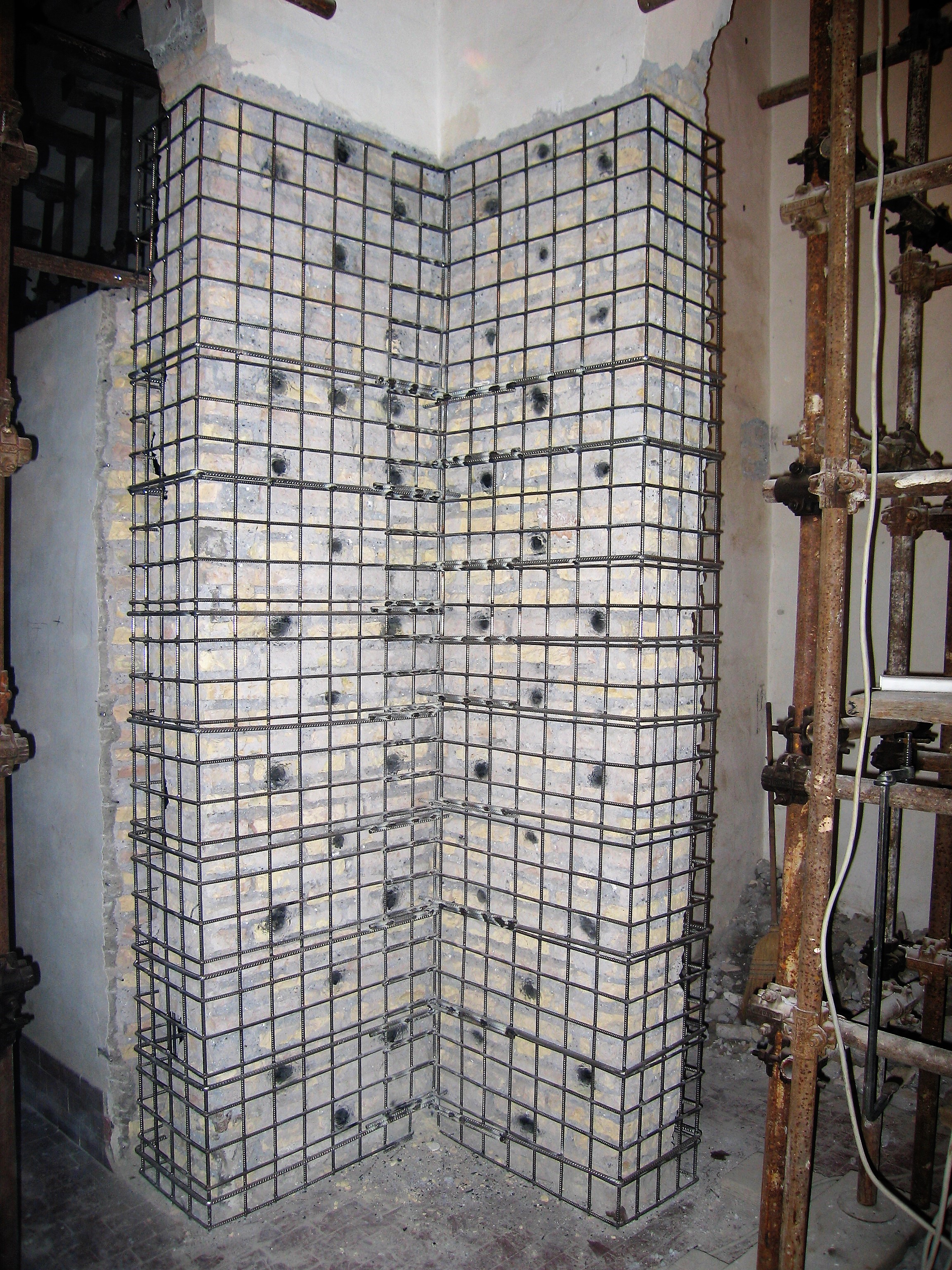

Fase 1- applicazione rete elettrosaldata inox aisi 304- maglia 10x10 d= 8mm;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

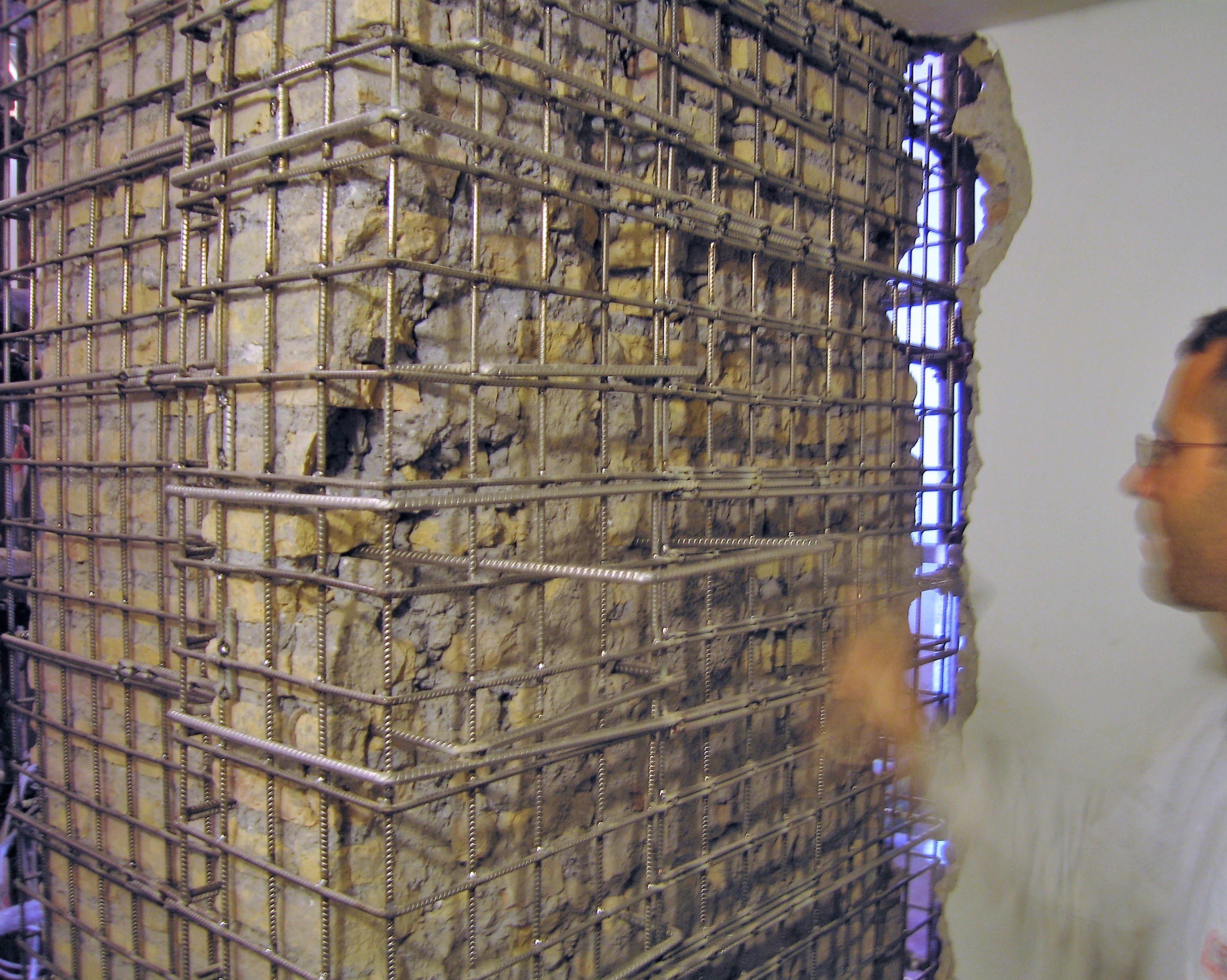

Fase 2 - aggiunta staffe inox - d= 12 mm;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

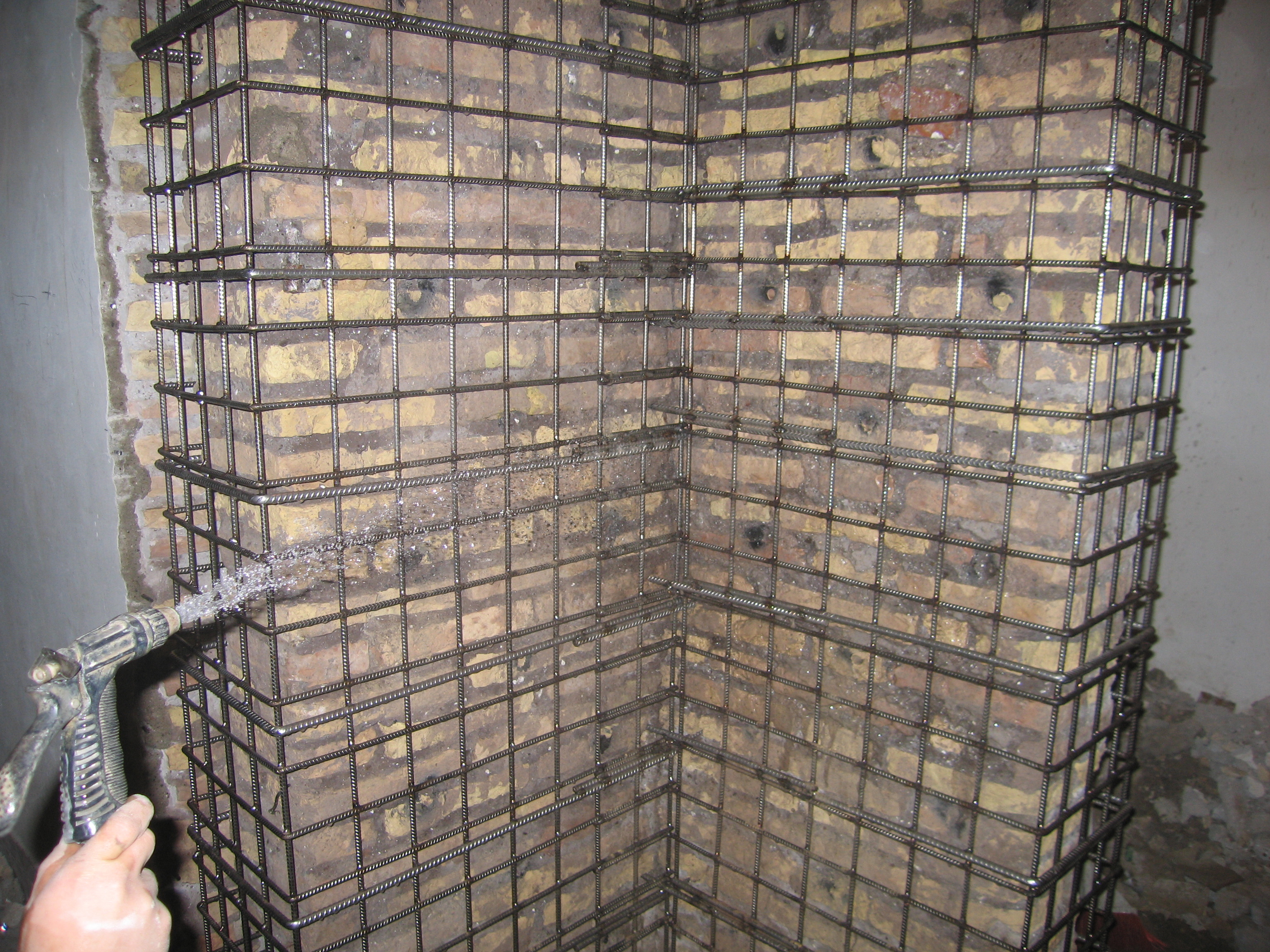

Fase 3- bagnatura fino a rifiuto;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Fase 4_ lavaggio fori;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

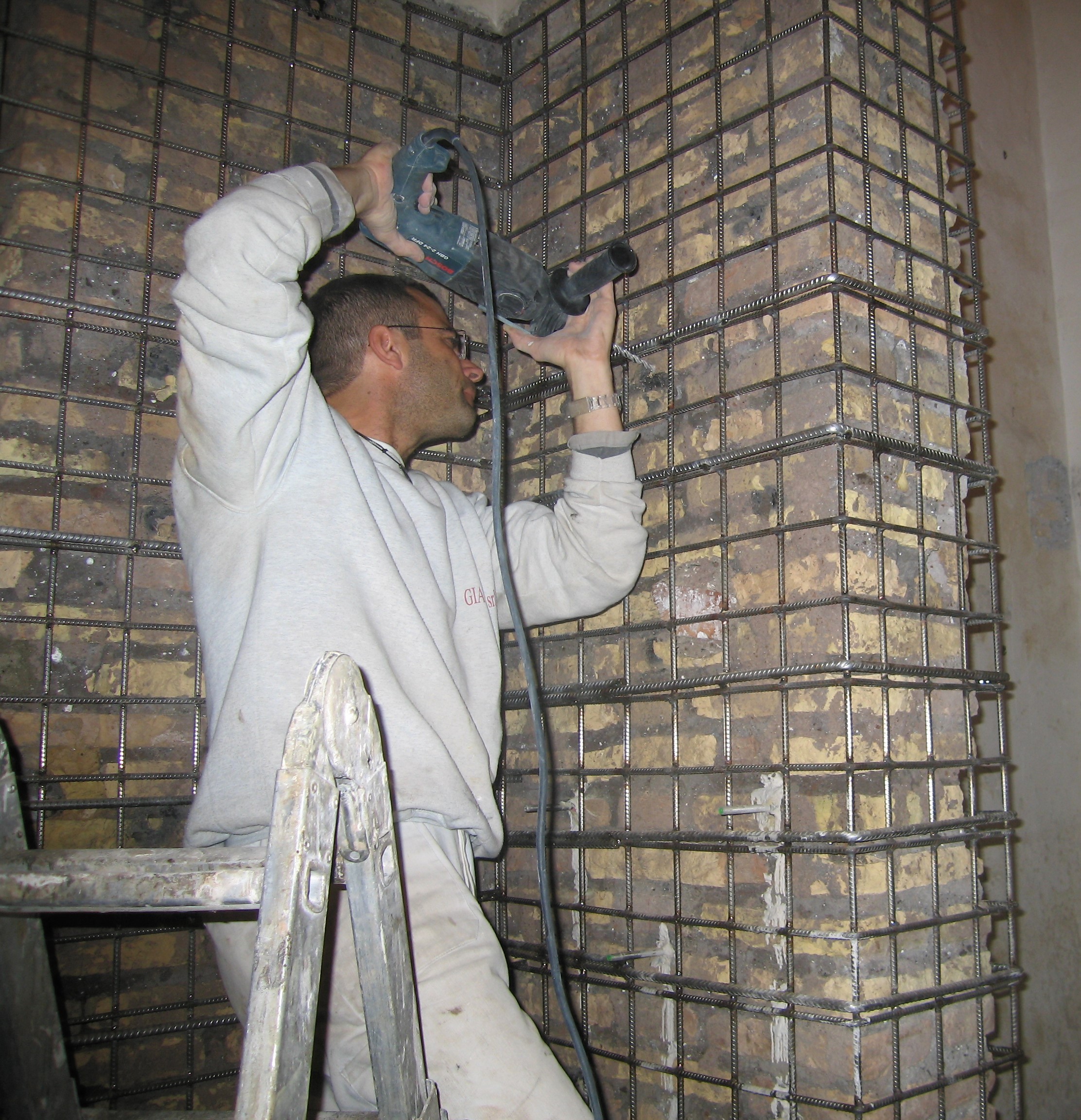

Fase 5 - esecuzione fori per tirantini antiespulsivi;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

fase 5 - Fori per tirantini antiespulsivi;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Fase 5- inserimento tirantini antiespulsivi inox aisi 304;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

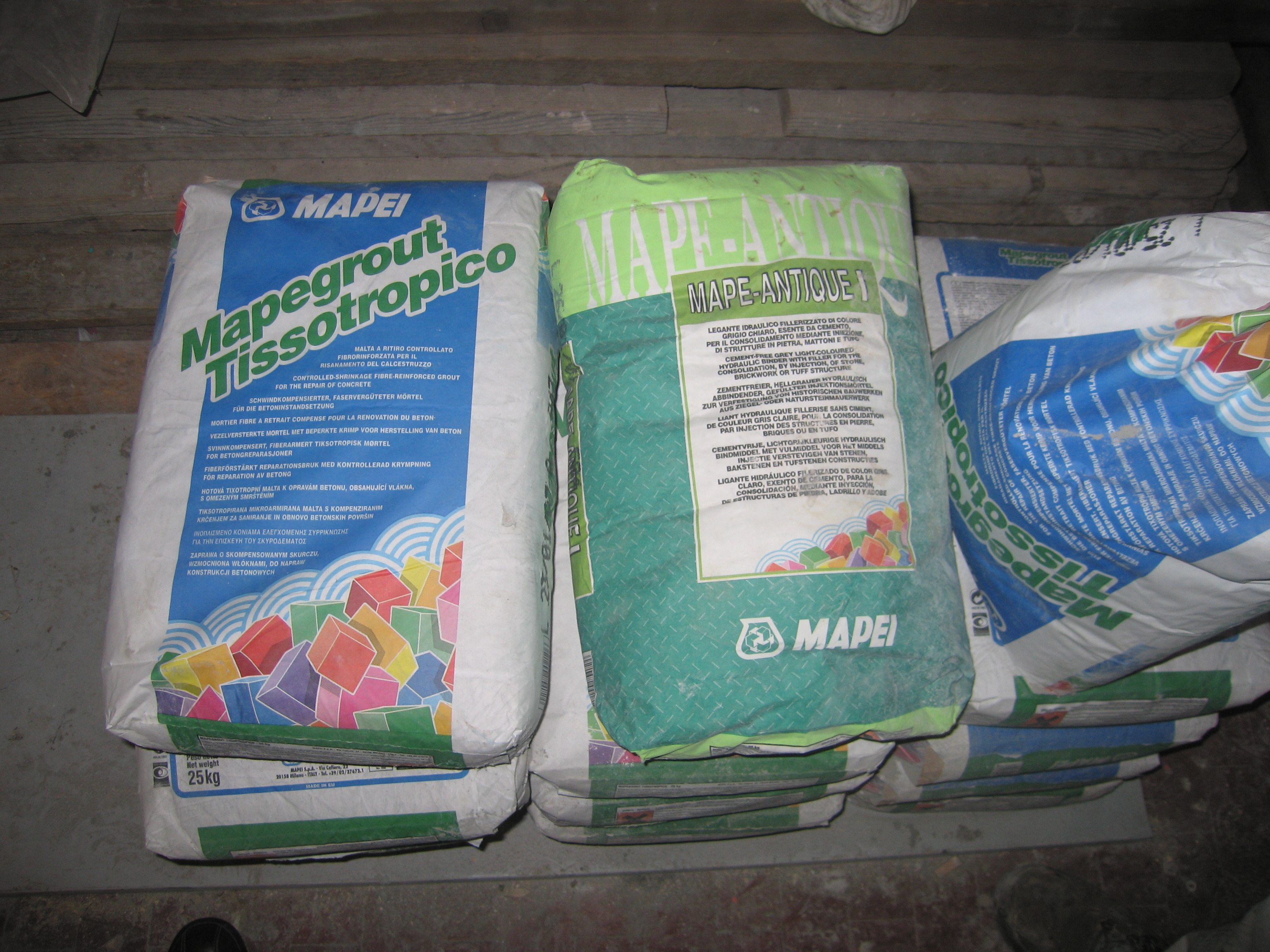

Mapegrout Tissotropico e Mape-Antique I - Mapei per iniezioni della muratura;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

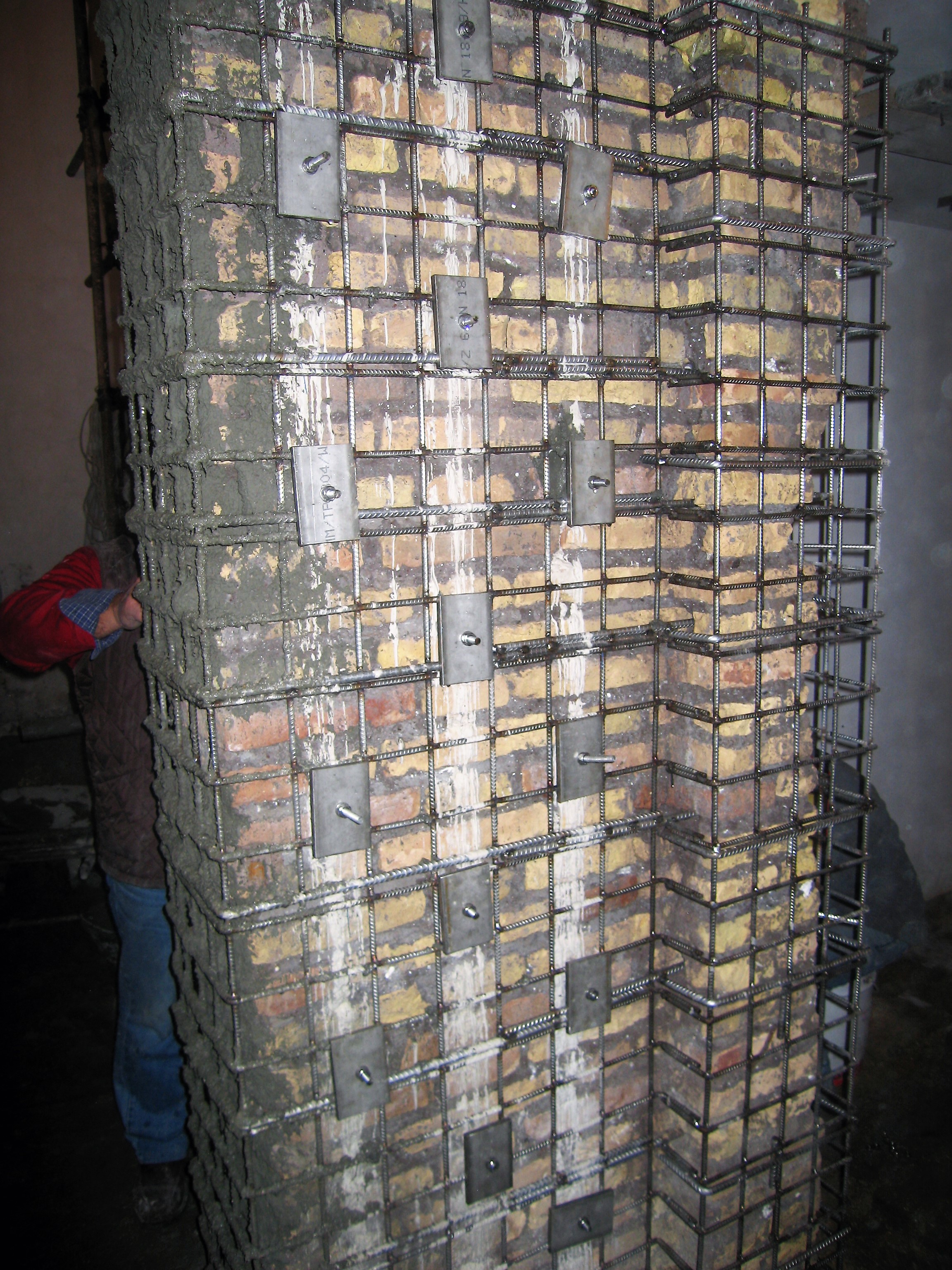

Fase 6- applicazione piastre di ancoraggio;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Fase 6 - piastre di ancoraggio applicate;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

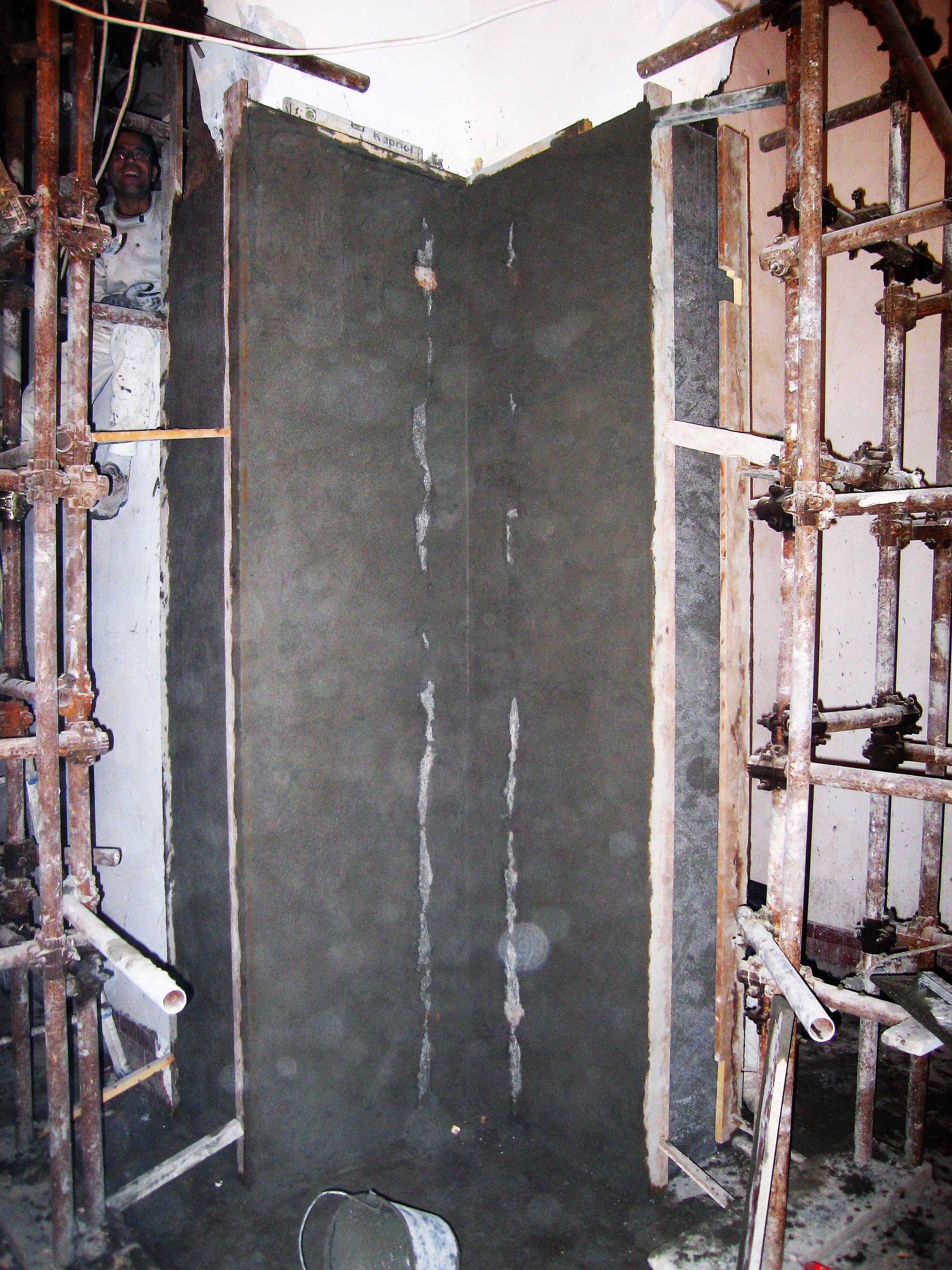

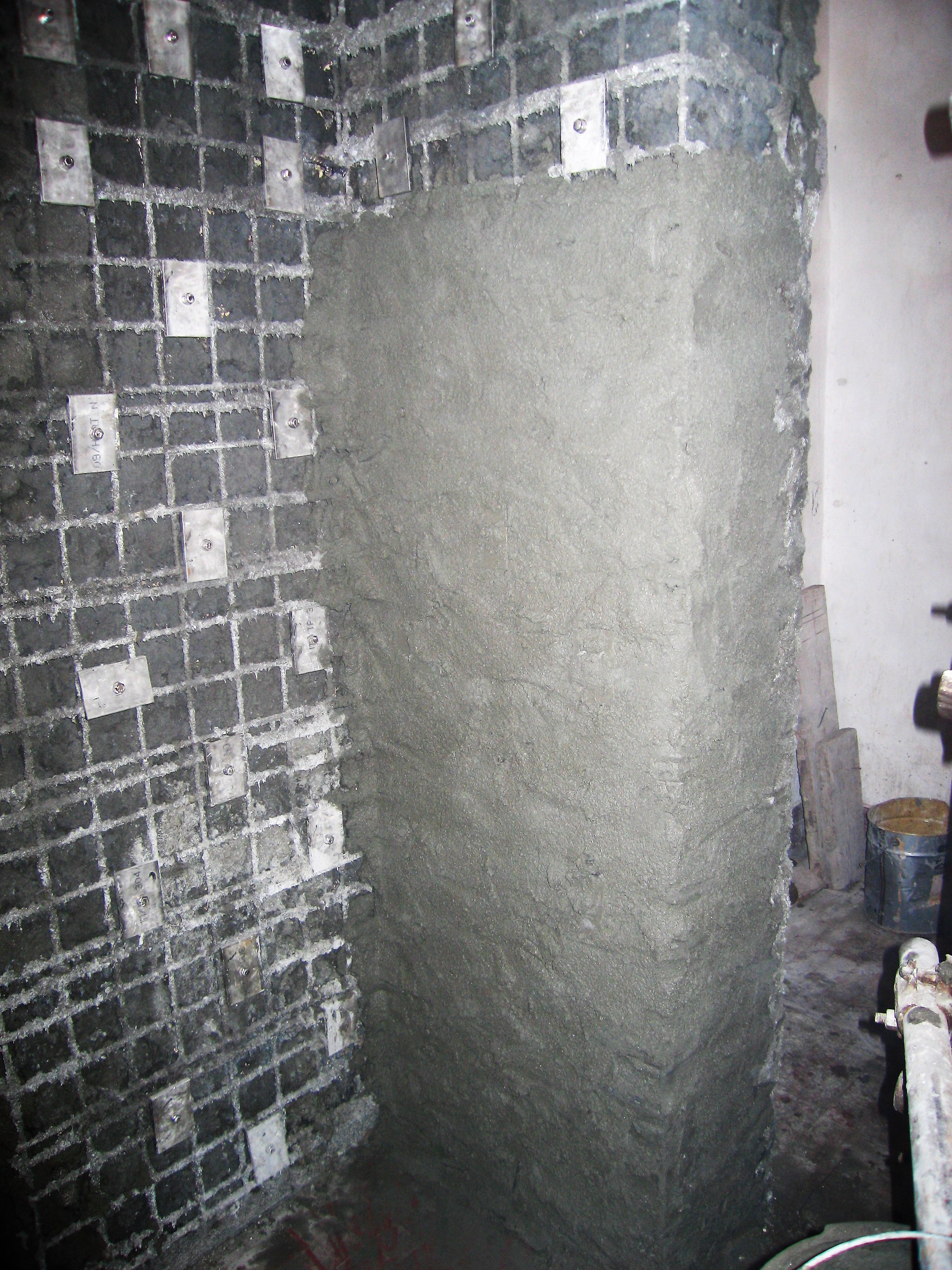

Fase 7 - applicazione Mapegrout Tissotropico-Mapei;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Fase 7 - applicazione Mapegrout Tssotropico - Mapei;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Fase 8 - Fase finale a consolidamento avvenuto.

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

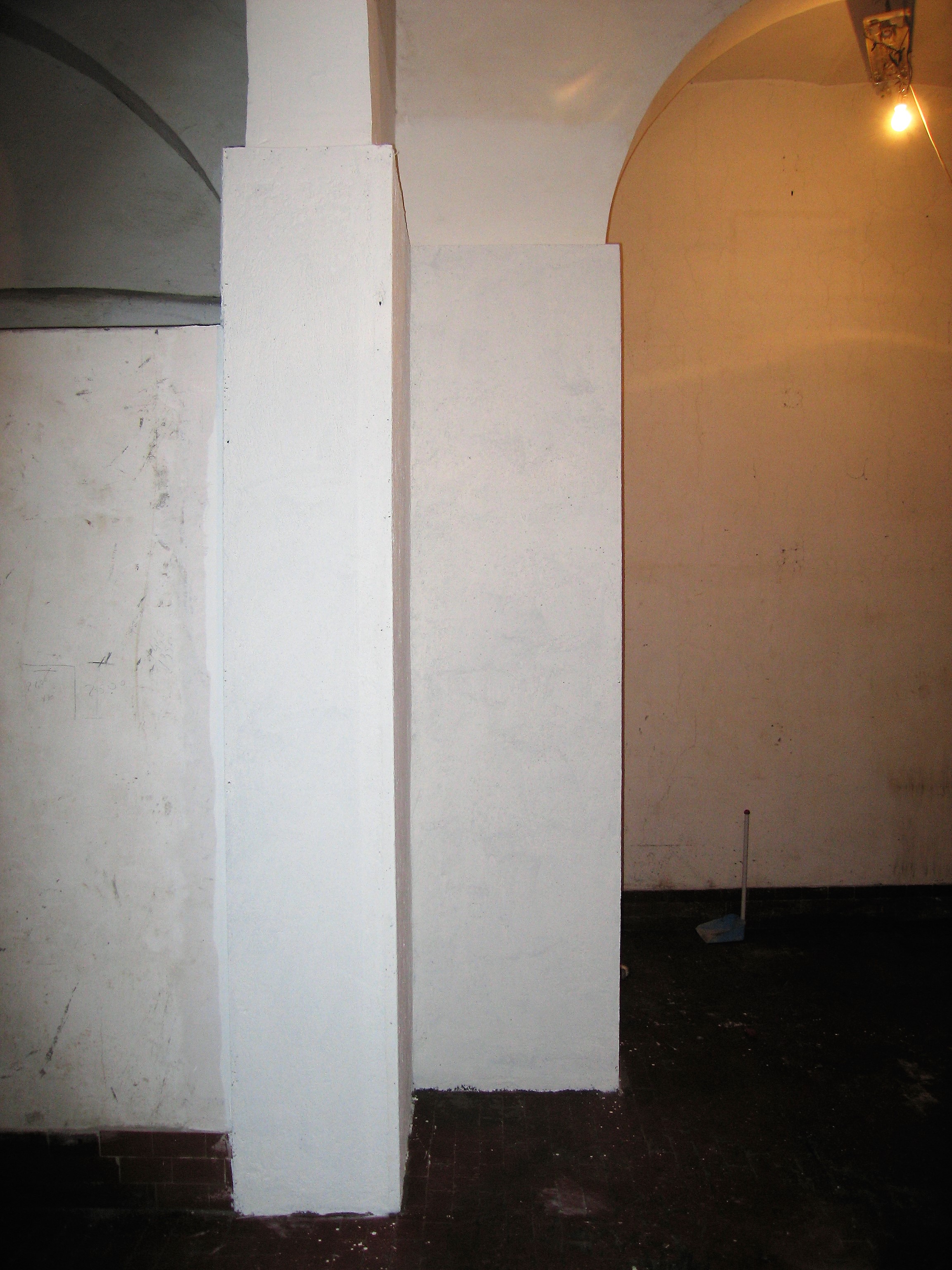

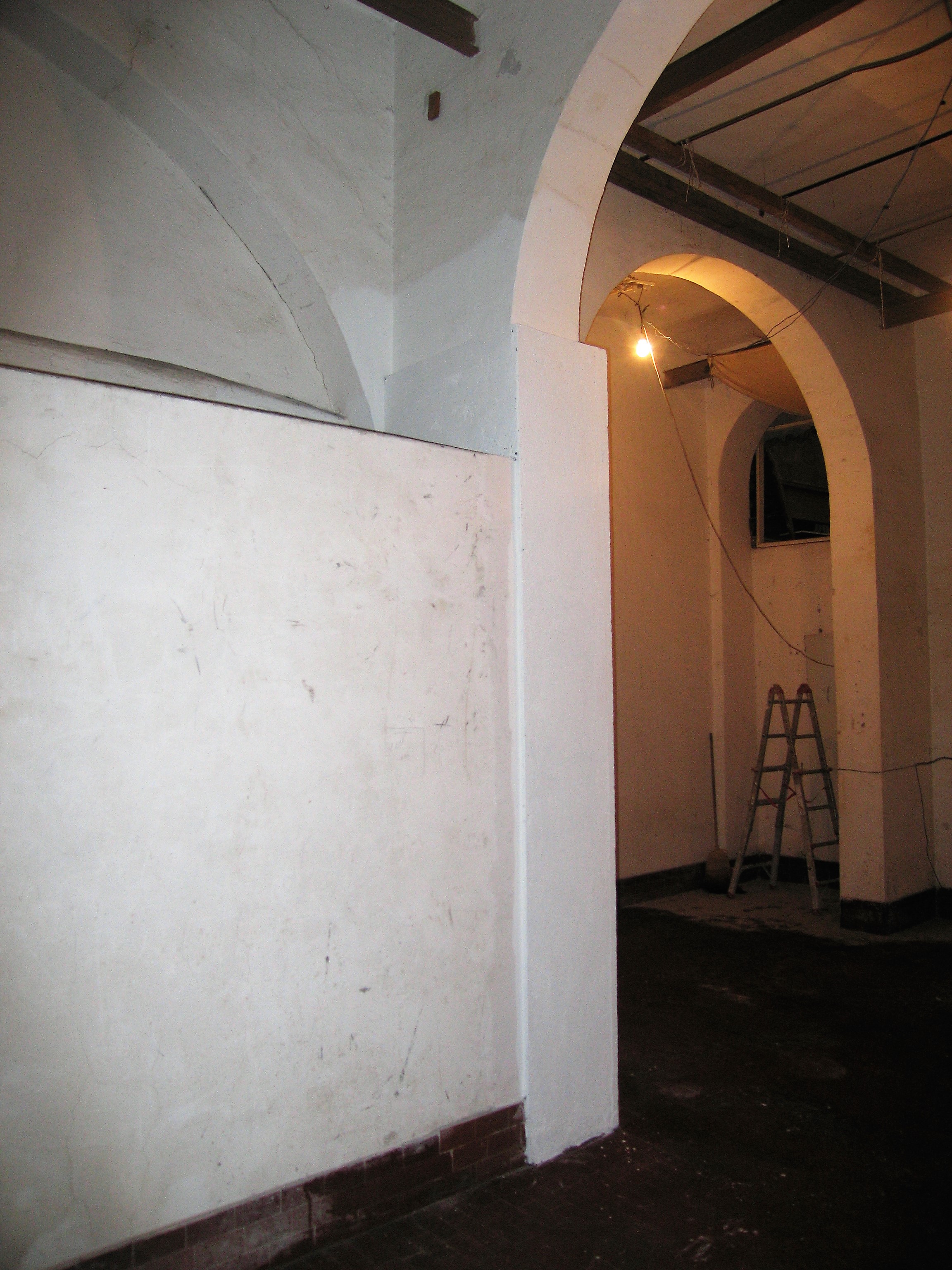

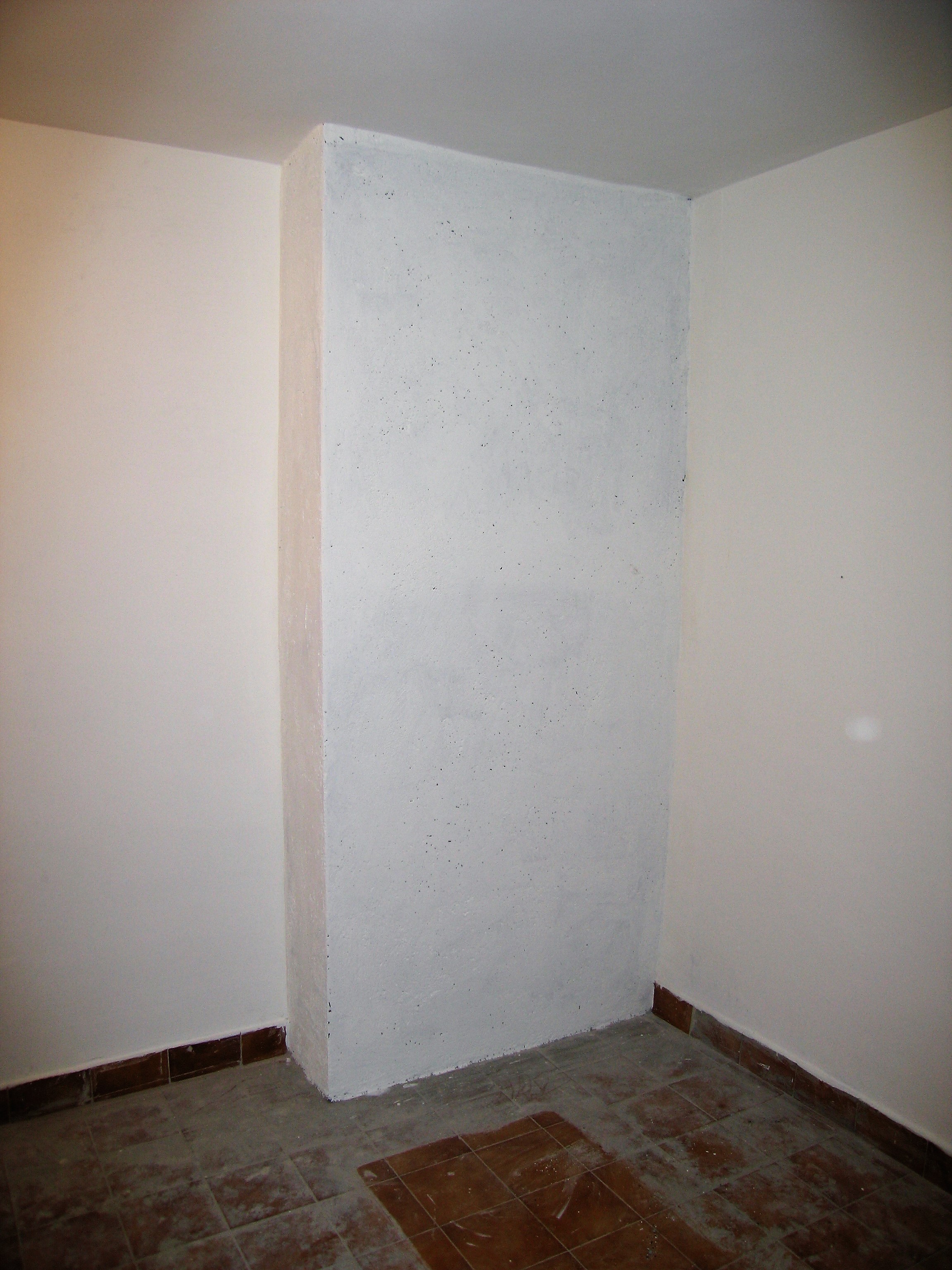

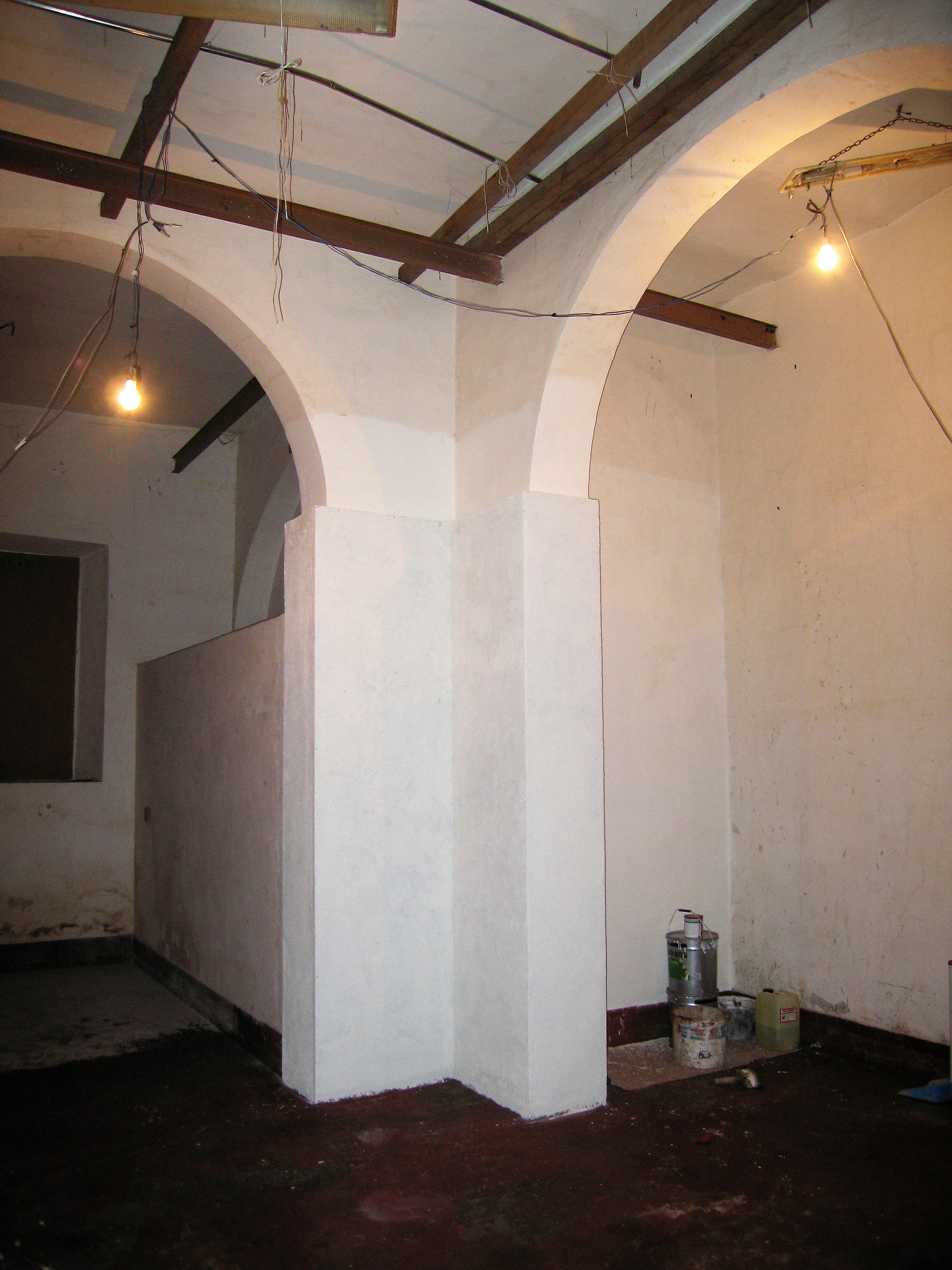

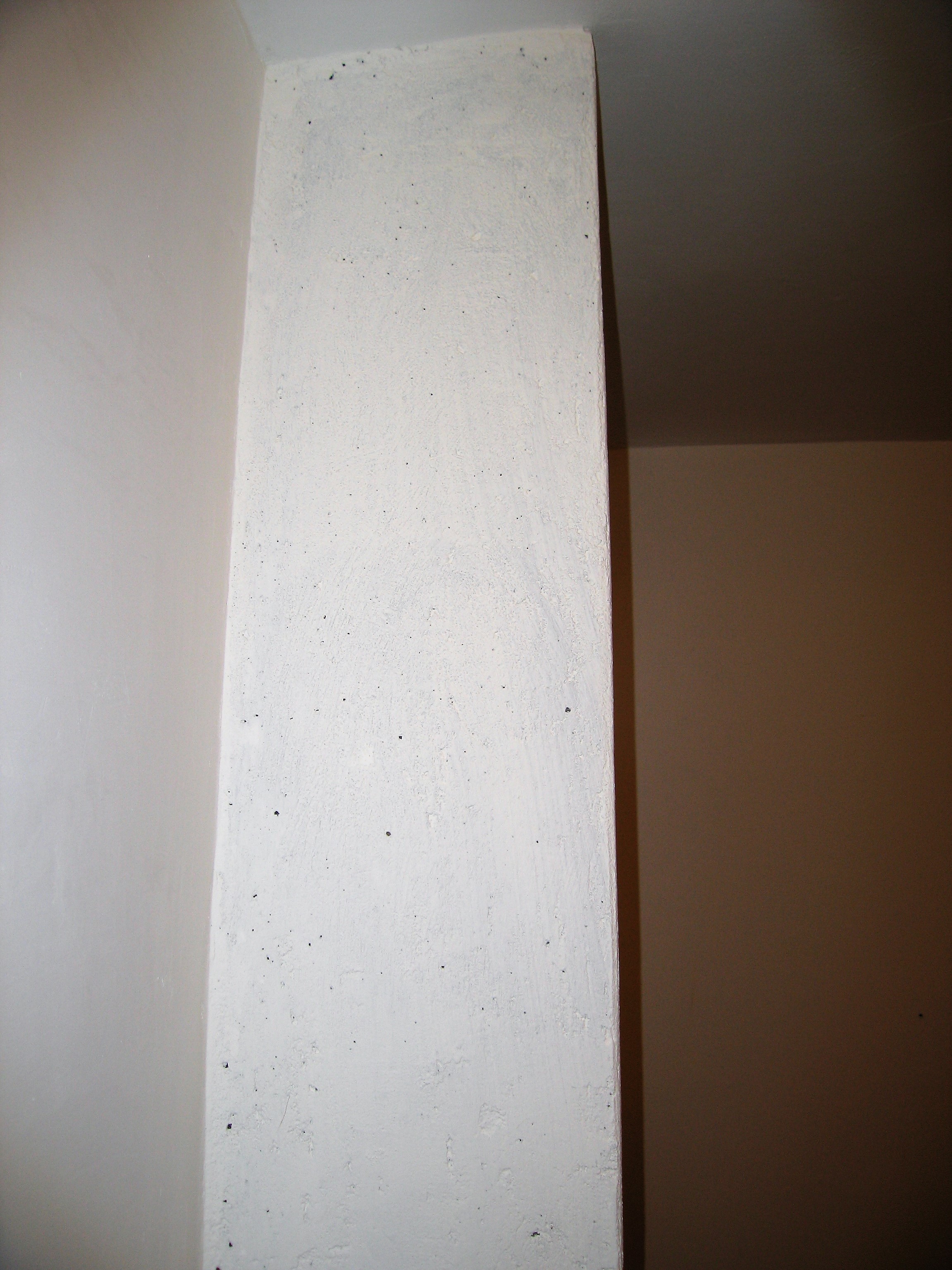

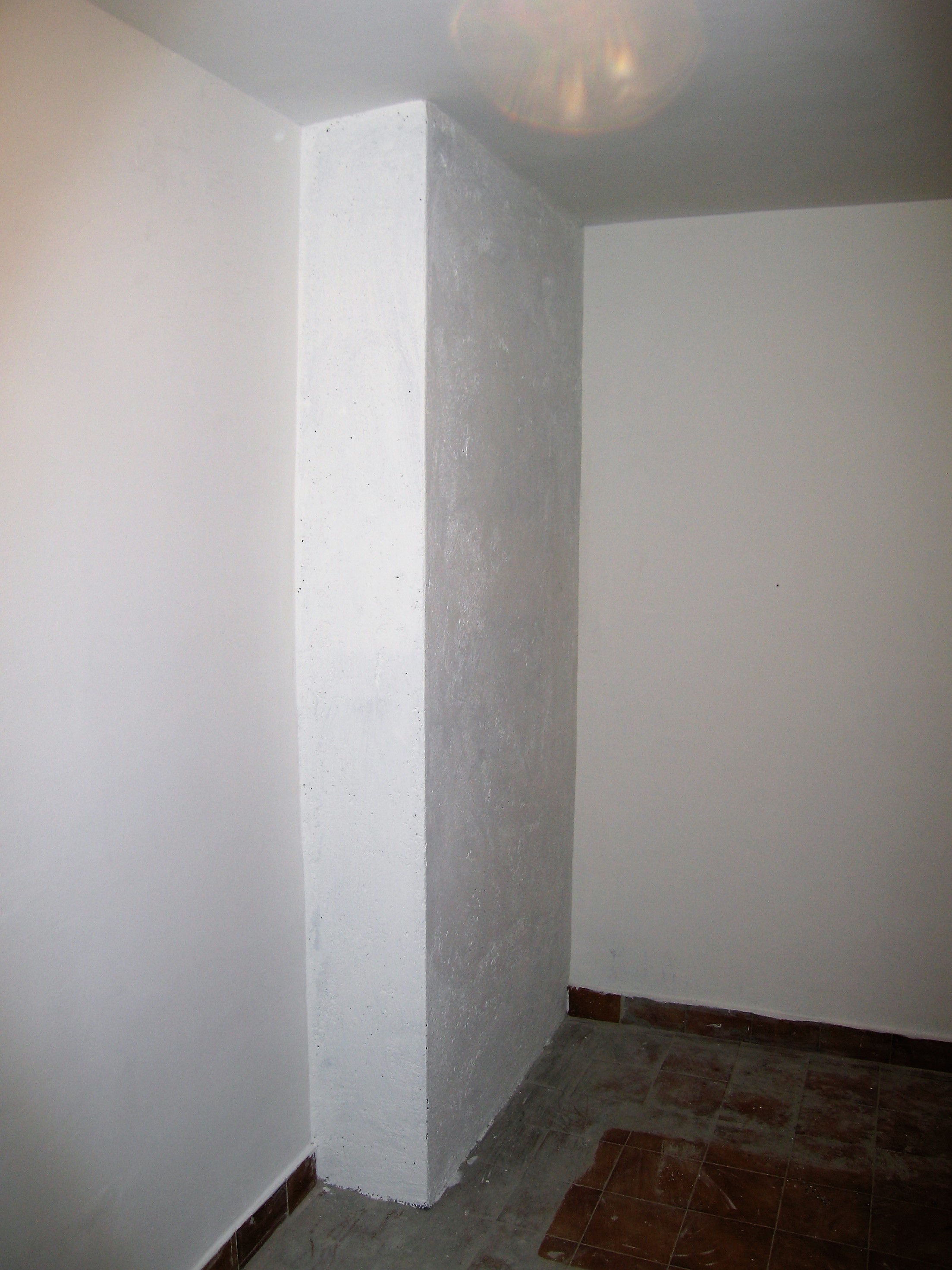

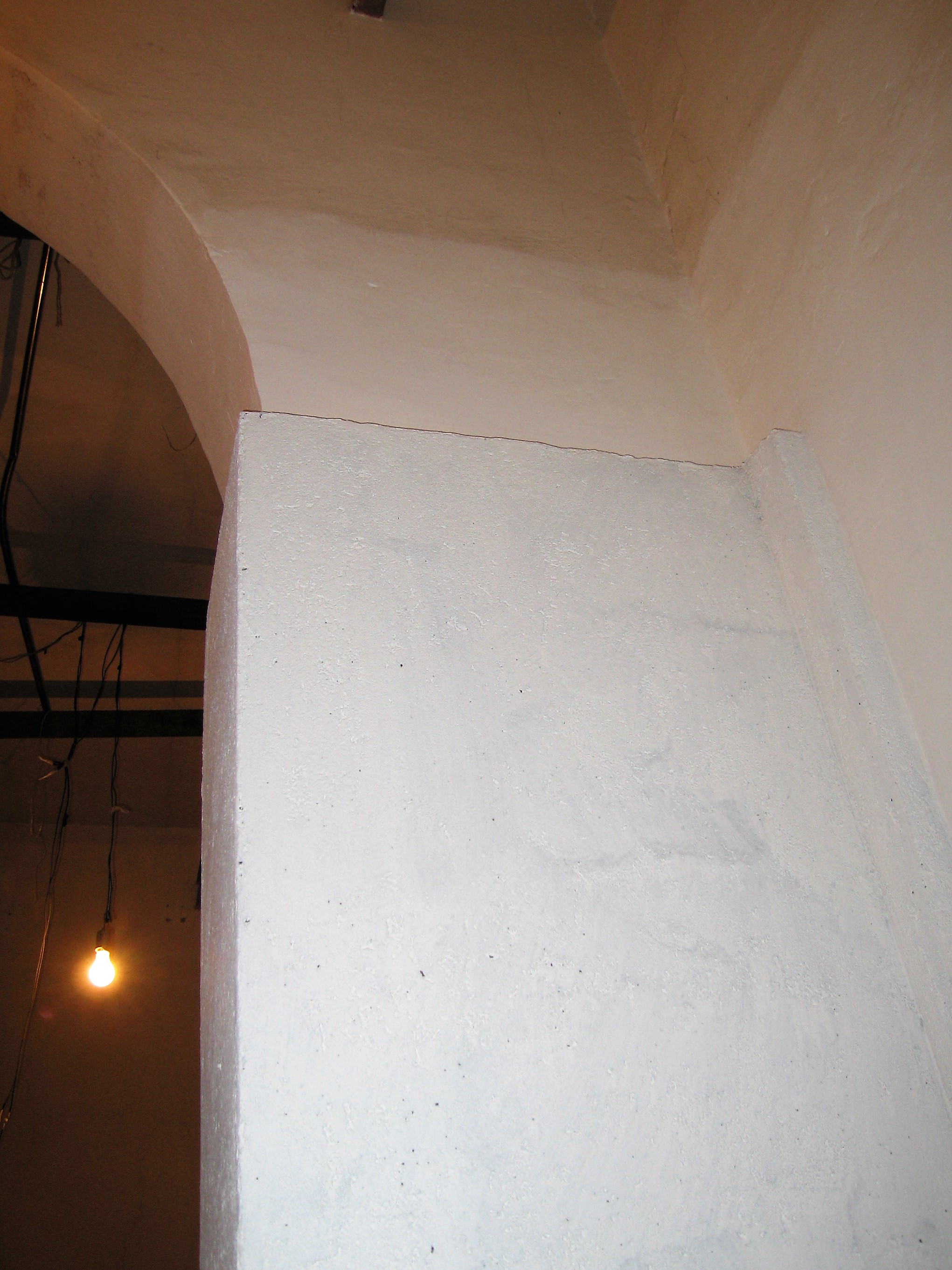

Fase finale del consolidamento.

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Fase finale del consolidamento.

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Fase finale del consolidamento.

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Fase finale del consolidamento;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Fase finale del consolidamento;

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Fase finale del consolidamento

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Fase finale del consolidamento

Progetto esecutivo e D.L. : Arch. Maurizio De Acutis 2007.

Se non si esegue un "rilievo strutturale globale", quale sommatoria di sopralluoghi eseguiti all’esterno per rilevare il quadro fessurativo e deformativo ma soprattutto in "non è possibile stabilire il livello di sicurezza dell’edificio ne’avere sotto controllo il quadro generale dei dissesti.

A volte restauri conservativi delle superfici esterne o di prospetti di cortili condominiali, soprattutto se ben condotti e realizzati, possono ingannare l’analista e non far intuire immediatamente la presenza di pericolosi anche importanti, situati internamente ad alcuni ambienti secondari, da molto tempo non utilizzati, quali magazzini o cantine, celati alla vista da scaffalature pesanti o da ingombranti materiali di deposito che occultano i segnali di sofferenza del fabbricato, quali lesioni fessurative e/o deformative, che se opportunamente interpretate possono esprimere la sofferenza del fabbricato.

Nei casi più gravi ci si può trovare di fronte a segnali di pericolosi

"oa

che richiedono di intervenire con urgenza, come il sottoscritto ha fatto per il fabbricato in oggetto, progettando, calcolando e dirigendo i lavori di consolidamento ritenuti necessari.

Il merito iniziale va senz’altro attribuito all’obbligo dell’istituzione del Fascicolo del Fabbricato che ha costretto il tecnico professionista a richiedere l’accesso ai proprietari - non residenti in Italia - nei propri locali, all’interno dei quali sono manifestati i dissesti.

Anche i rilievi strutturali e del quadro fessurativo - qualora condotti in modo professionale, poiché riuniti insieme alla documentazione storica, catastale e altro - costituiscono un importantissimo documento a corredo del fabbricato per avere sotto controllo l’intera sua storia.

Una nota, da questo progetto in poi il sottoscritto ha utilizzato per i propri progetti di consolidamento - qualora da inserire sotto intonaco o all’interno di murature - reti elettrosaldate, barre filettate ed elementi scatolati su disegno esecutivo realizzati in acciaio inox Aisi 304.

Year 2007

Work started in 2006

Work finished in 2007

Main structure Masonry

Client Condominio privato

Contractor Opere in acciaio: Massimo Zuccari

Status Completed works

Type Multi-family residence / Recovery/Restoration of Historic Buildings / Restoration of Works of Art / Restoration of façades / Structural Consolidation / Refurbishment of apartments / Building Recovery and Renewal
