青岛被动房技术体验中心

被动房技术体验中心项目简介

项目概述：

青岛被动房技术体验中心项目，是中德生态园与RONGEN TRIBUS VALLENTIN（荣恩建筑事务所）、中国建筑科学研究院合作设计的被动房示范项目，并借此进行中国（青岛）气候带研究。

被动房技术体验中心是山东省首批被动式超低能耗绿色建筑示范项目，项目建成对于被动式超低能耗绿色建筑技术的推广具有积极意义。同时，作为园区被动房产业发展的先行项目，已与德国著名被动房设计大师荣恩教授、德国被动房研究所菲斯特教授达成合作协议，建成后作为被动房技术展示、研发设计、样板体验、交流培训的服务中心，总建筑面积约1.38万平方米，已于2016年8月竣工。

设计理念：

本项目完全按照德国被动房标准严格控制，通过提高建筑的保温隔热性能和气密性，采用自然通风、自然采光、太阳能辐射、无热桥设计、高效全热回收新风系统和室内非供暖热源得热等各种被动式技术手段，实现舒适的室内环境并将供暖和制冷需求降到最低。

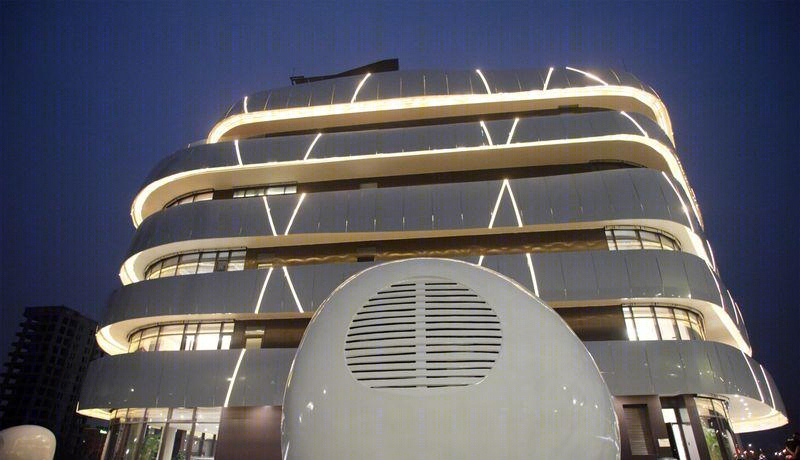

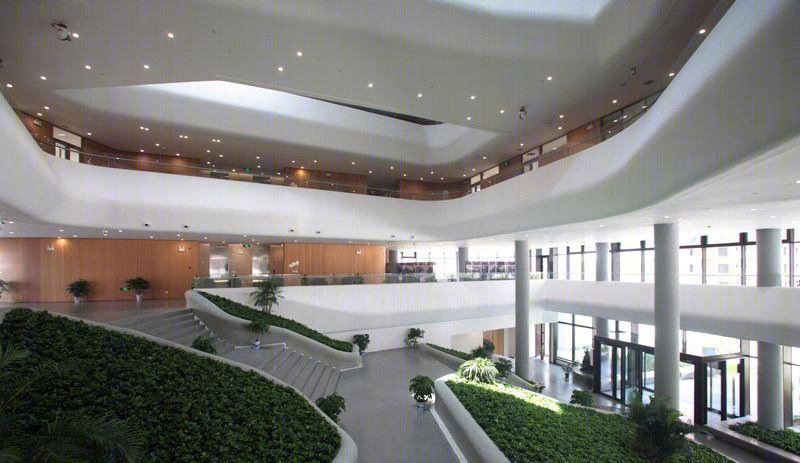

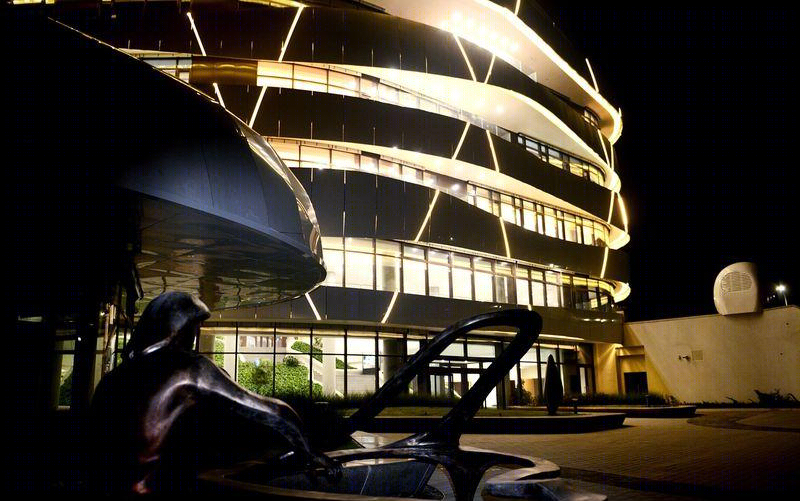

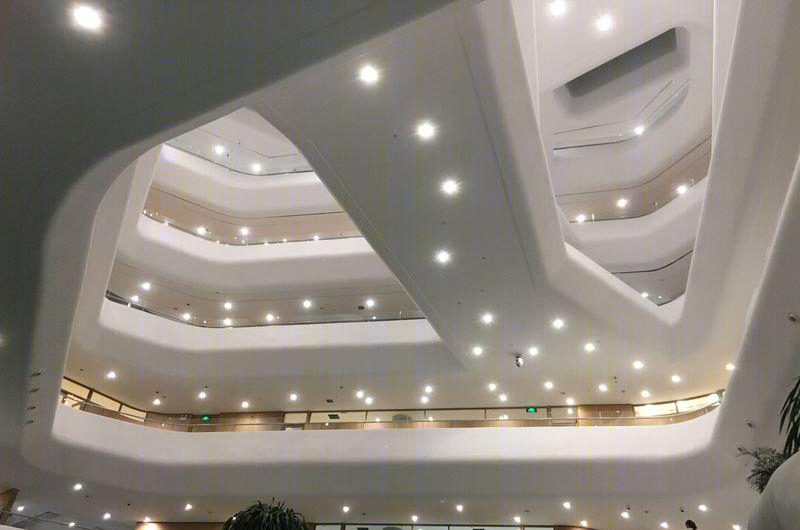

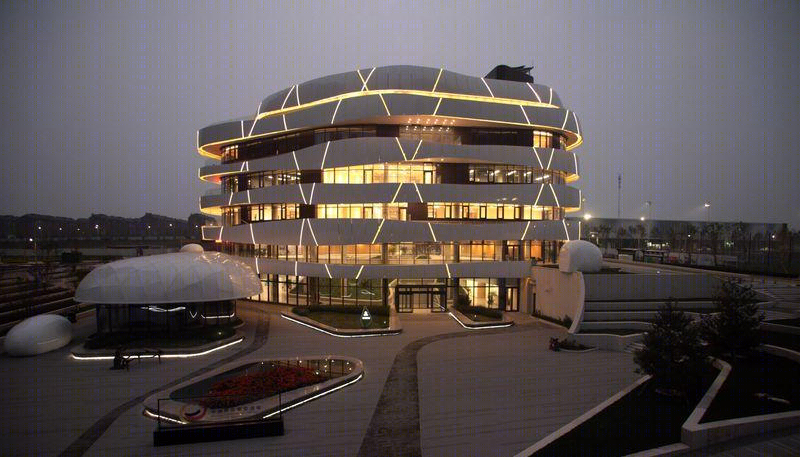

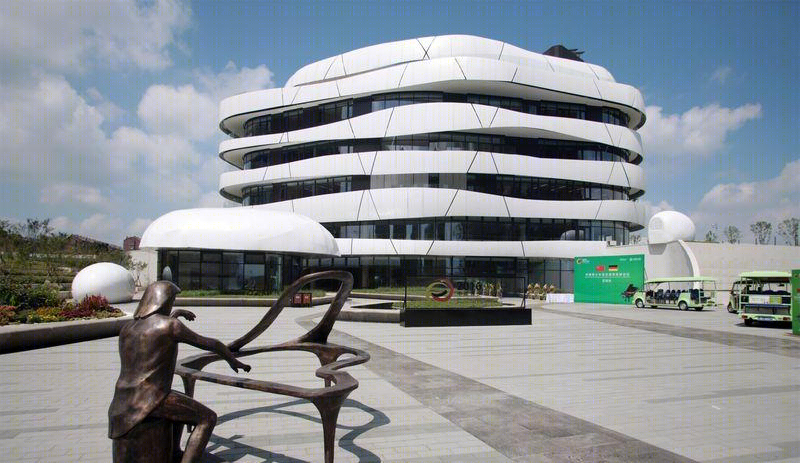

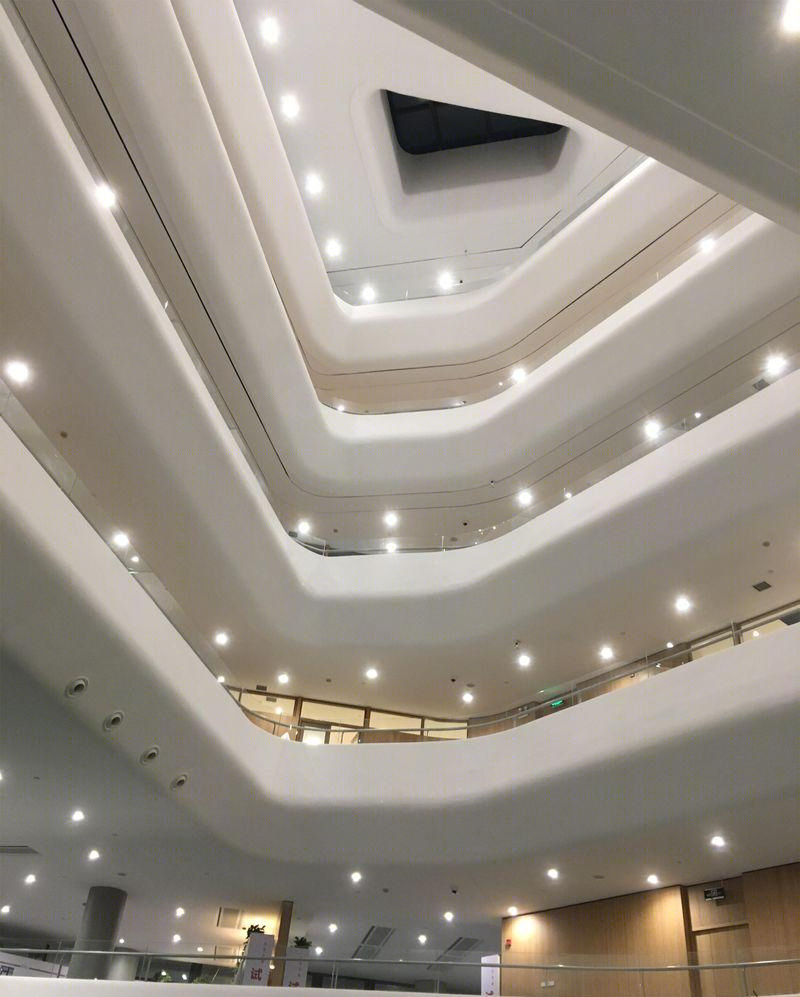

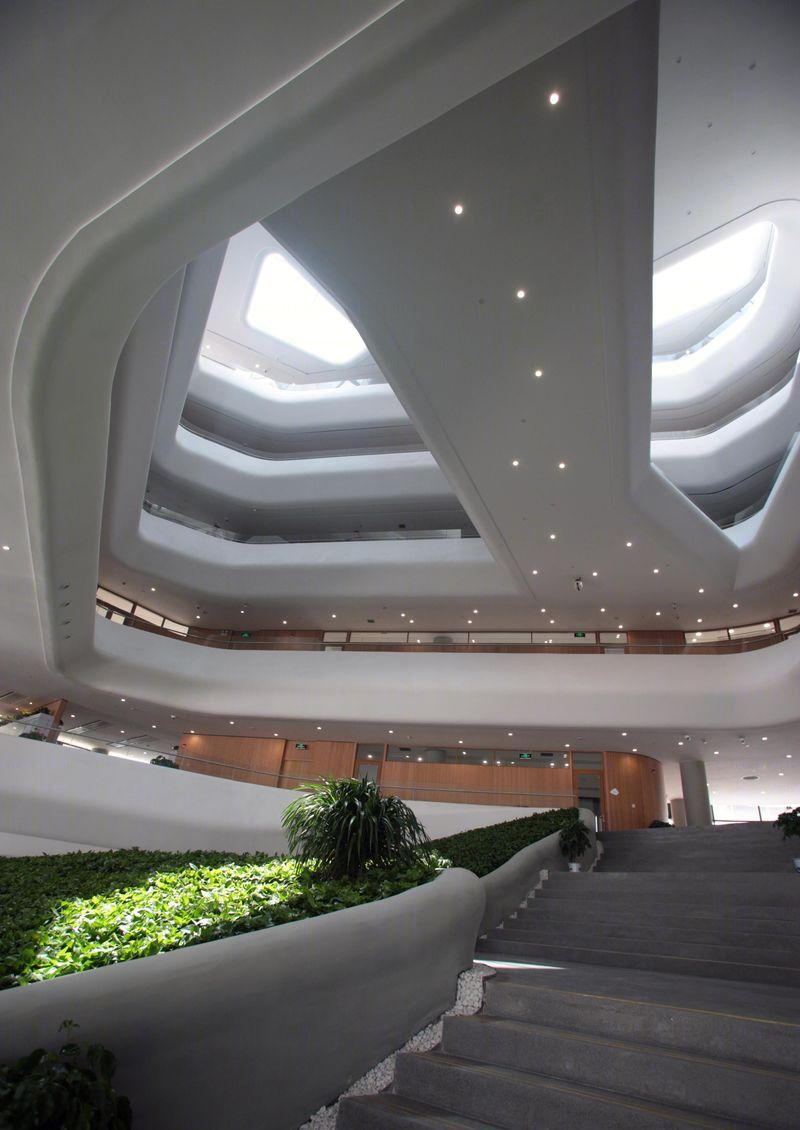

建筑设计打破了常规被动房采用的方盒子的形态，结合青岛当地的环境特性，以卵石的形态为概念出发点，并结合周边地形，赋予了建筑优雅的外观。同时，椭圆形的造型减少了建筑的体形系数，从体型上达到了节能的目的。建筑中庭及屋面布置了大片的绿化，有效改善了室内环境和屋面温度，节约能耗。同时，五层屋面设置了三个采光窗，自然光可直接照射至中庭内，可有效降低建筑的日间用电量。

节能措施：

全楼采用高效保温技术，并加强建筑气密性处理；

细化设计施工节点，保障无热桥围护结构；

使用三玻两中空外铝内木高效保温窗，外设可调节外遮阳；

采用高效全热回收新风系统，采用土壤源热泵提供供冷供热和生活热水，地源热泵机组采用双压缩机，内部设四通阀可实现冬夏切换；

空调设备末端采用无动力冷梁，无风机耗能，制冷效率高，送风速度低，噪声低，没有冷凝水，卫生条件好。为达到过渡季节能的目的，在机房内设置免费冷却换热器，过渡季不开主机，直接利用地埋管侧循环水通过板换制备空调冷水；

本项目对整个建筑的气流组织进行了优化设计，以中庭空间为媒介进行风的循环，统一在五层吊顶处设置排风口，使整栋建筑形成类似于置换通风的通风方式，通风效率高；

屋顶集成光伏发电系统。
