成都ICON云端建筑

英文名称：Chengtu ICON Cloud building

位置：四川 成都

设计公司：PES-Architects

ICON云端项目位于成都市郊高新区。该综合体项目旨在为这个城市边界区域带来一座综合性的地标建筑，就像该区域内先期建造的那些地标建筑一样。项目从2009年赢得项目竞赛开始。竞赛组织者——国有企业成都高新投资集团有限公司破例选择了三家北欧公司参加竞赛。除了芬兰PES建筑设计事务所，应邀参赛的公司还包括丹麦的Schmidt/ Hammer/Lassen建筑设计事务所和芬兰的Helin&Co建筑设计事务所。竞赛结果一公布，芬兰PES建筑事务所就在赢得竞赛的基础上，和中国建筑西南设计研究院有限公司共同合作开展设计。鉴于项目的体量和紧迫的工期进度表，我们提出设计任务可以分区域进行，由PES负责塔楼的总体规划和建筑设计，Helin&Co负责住宅楼的设计。塔楼的功能也在不断的变化中。原本单一的办公大楼被改成了多功能综合体。除了停车场以外，地下区域配备了水疗、5000平米的健身区域以及职工区域。建筑的第一二层是购物中心，第三四层是特色餐饮，第五层是会议中心，接下去是23层的办公区域和预留的13层酒店式公寓。塔楼的最高三层包括餐饮、接待和会议区域。后来，业主决定用一个900座的地下音乐厅来代替水疗区域。这是由我们中方合作伙伴设计的，其中一部分在地下，一部分紧靠建筑。由于音乐厅的规划，施工启动推迟了差不多两年。最终，在挖了一个覆盖约4.6公顷区域的18米

深基坑

后，施工开始了。

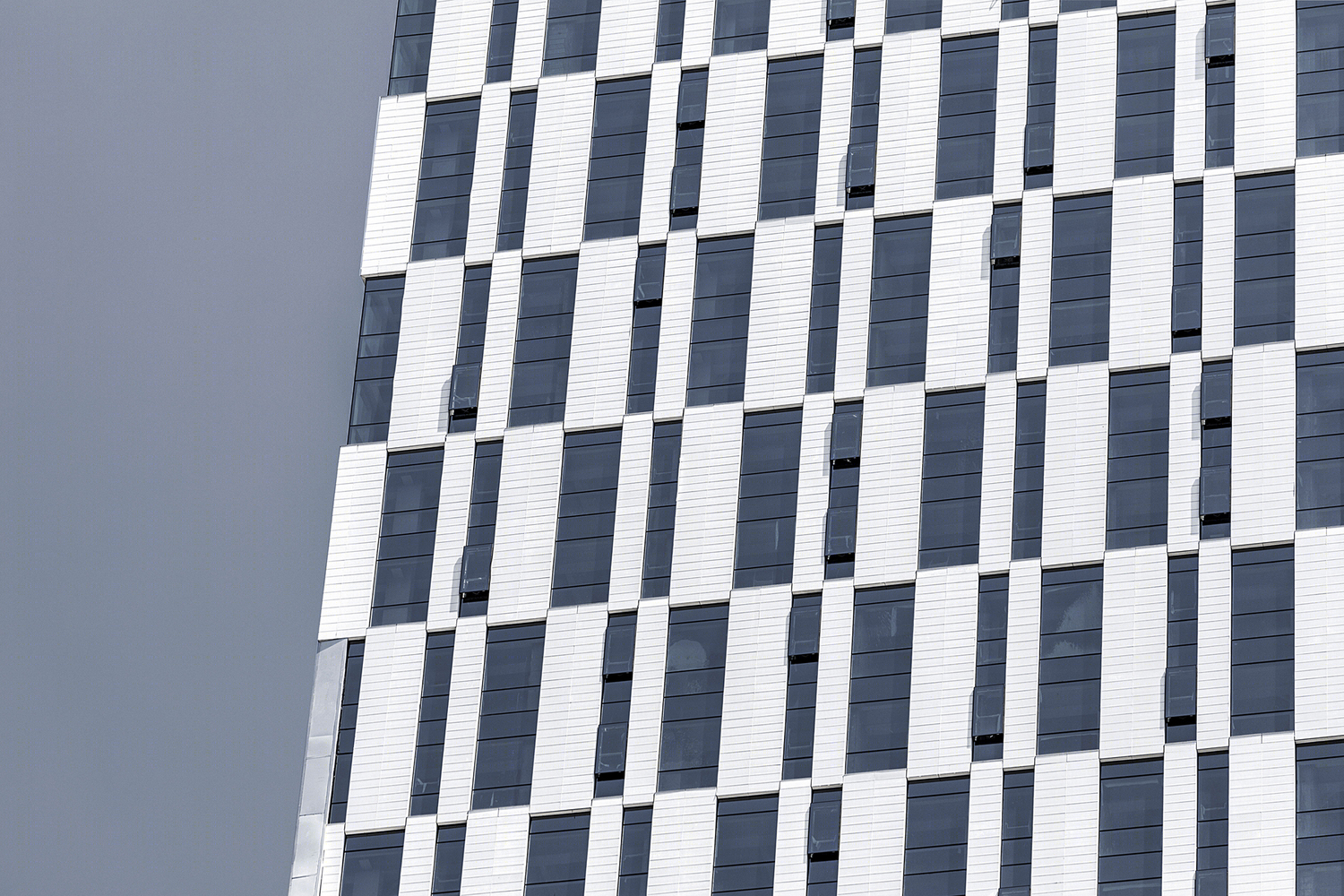

建筑的核心用混凝土支撑，包括轴竖井和垂直连接。22米*22米的核心墙厚度为1000毫米。其余建筑框架由钢材组成。框架的主要部件包括圆形钢管混凝土柱和600毫米×110毫米钢梁组成的9米×9米柱网。120毫米厚的混凝土板运用在柱网的次级梁结构中。基础结构全方位地应用于整栋建筑中。47层中的30个楼层在两侧都配备露台，设有种植树木和攀缘植物用的种植箱。建筑其他立面上的方格图案主要由玻璃和填充釉彩元素的陶瓷组成。该项目目前的情况是一部分的公共区域已经在使用中。项目的主要租户将会是欧盟，其目的是想在中国西部地区为欧洲组织和公司设立一个基地。和中国业主合作最吸引人的部分是，通过具有象征性和富有诗意的建筑形象以及高效率的工作来实现项目。建筑必须是有故事的建筑，所以同我们业主一起设计了这样一个理念，拥有花园般露台的白色山峰从水面升起穿入云层。因此，这栋建筑被命名为云端，在云之上。

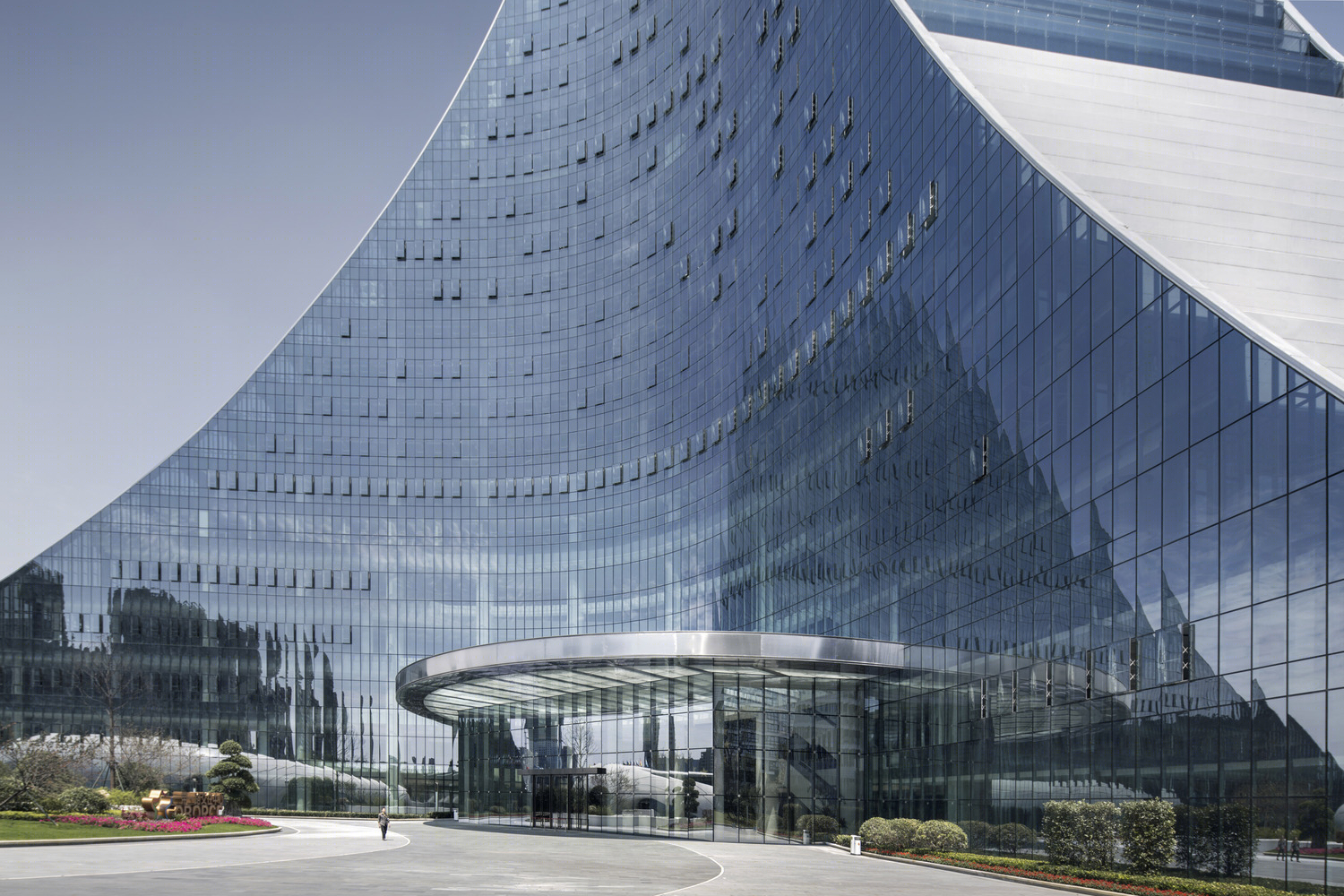

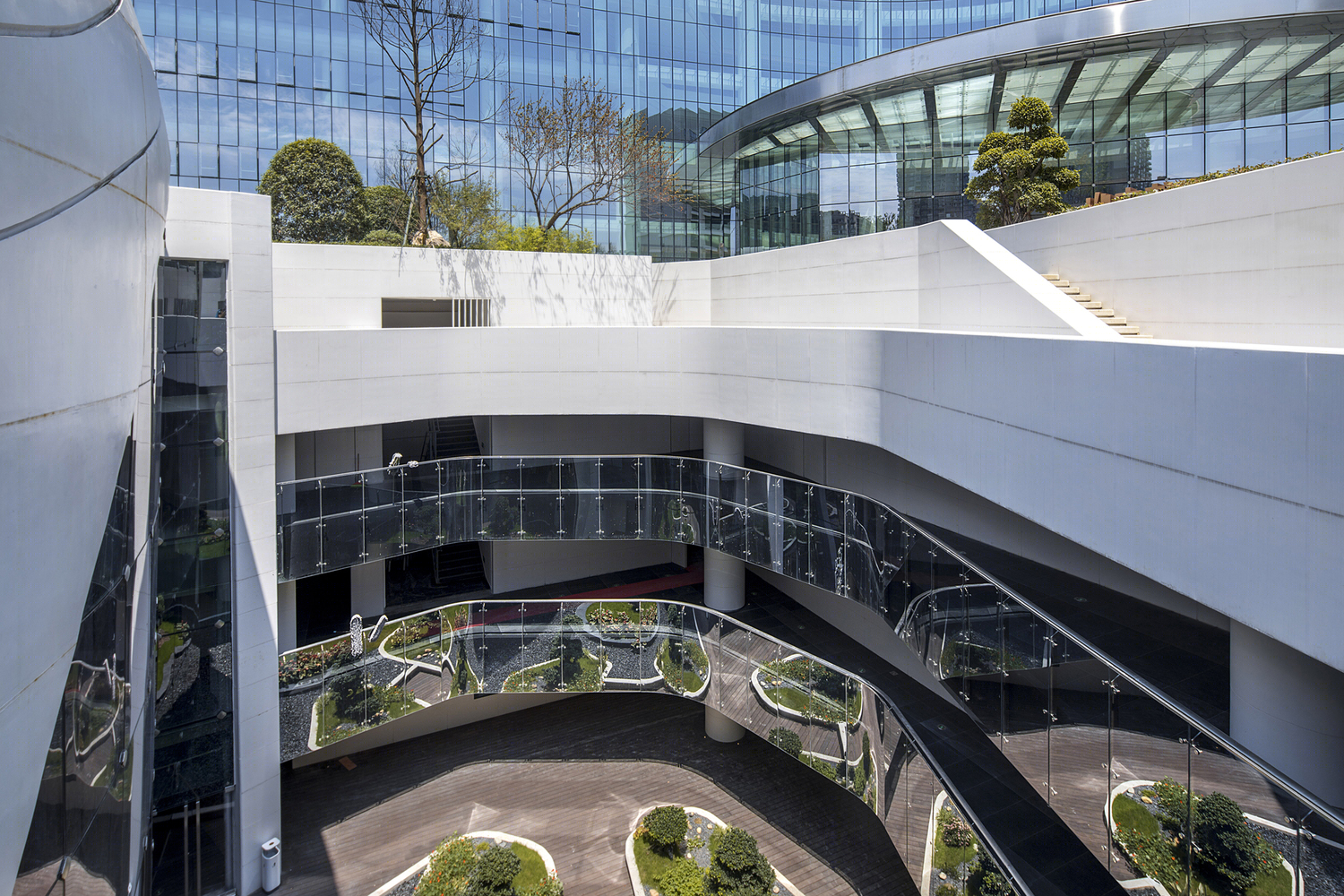

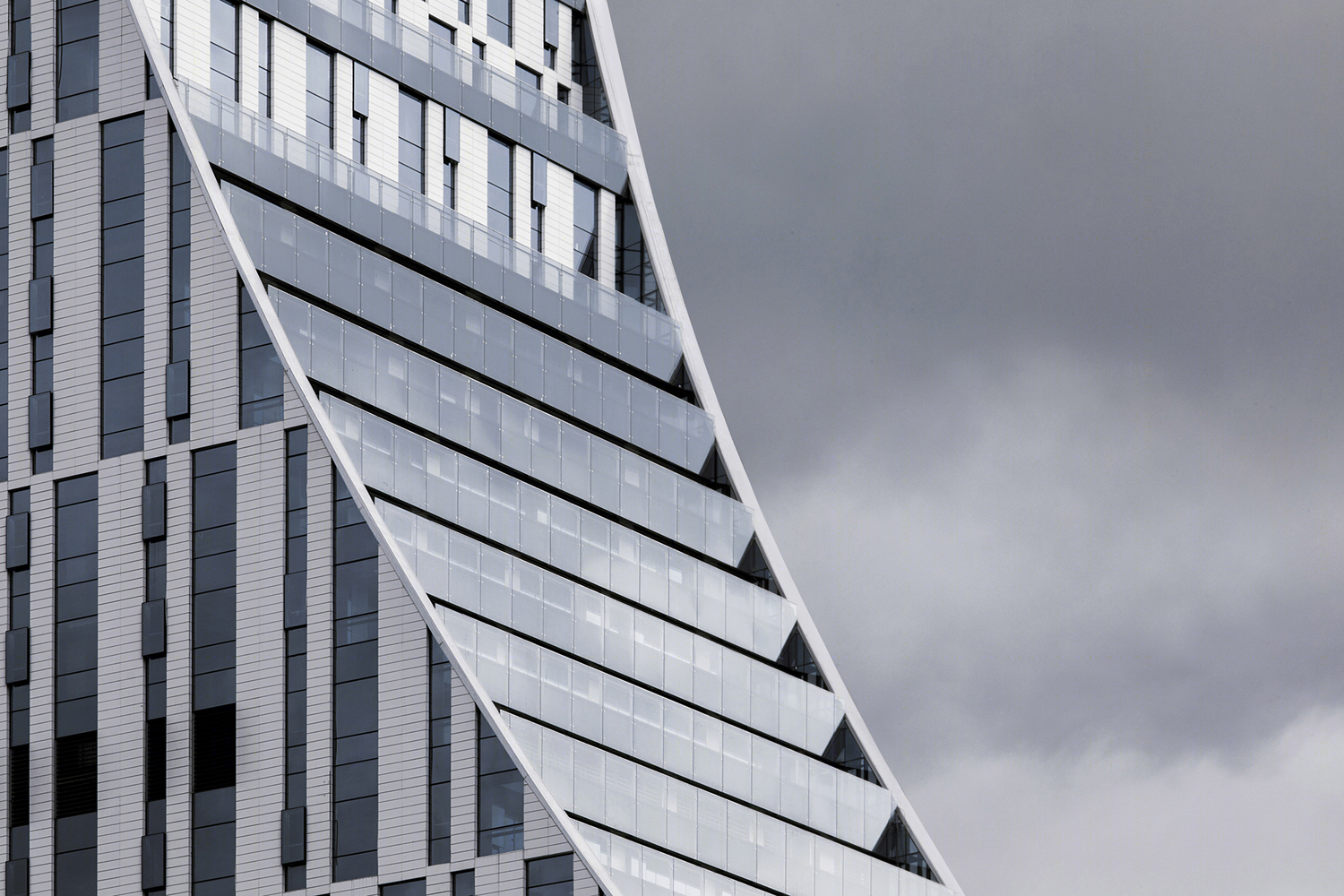

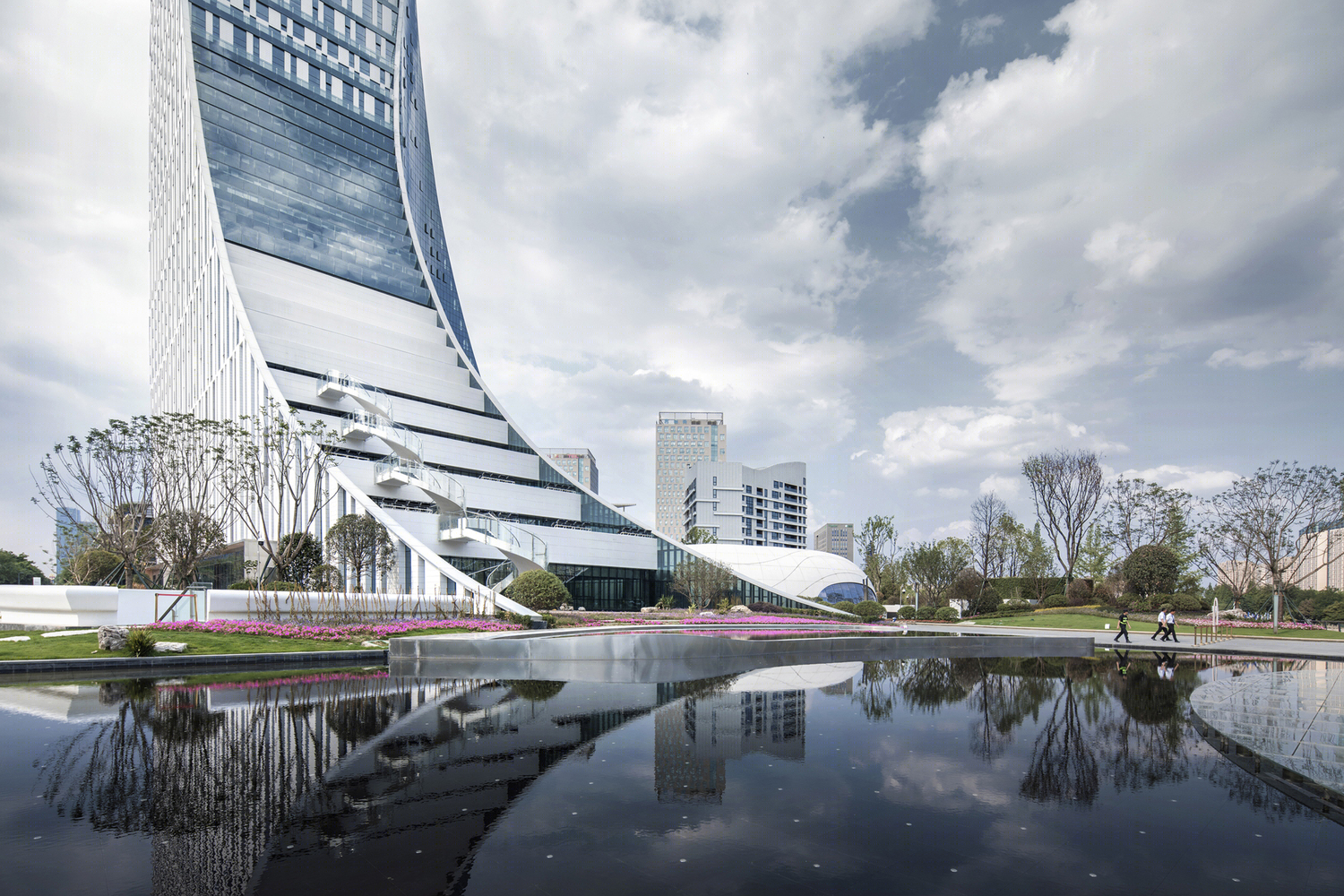

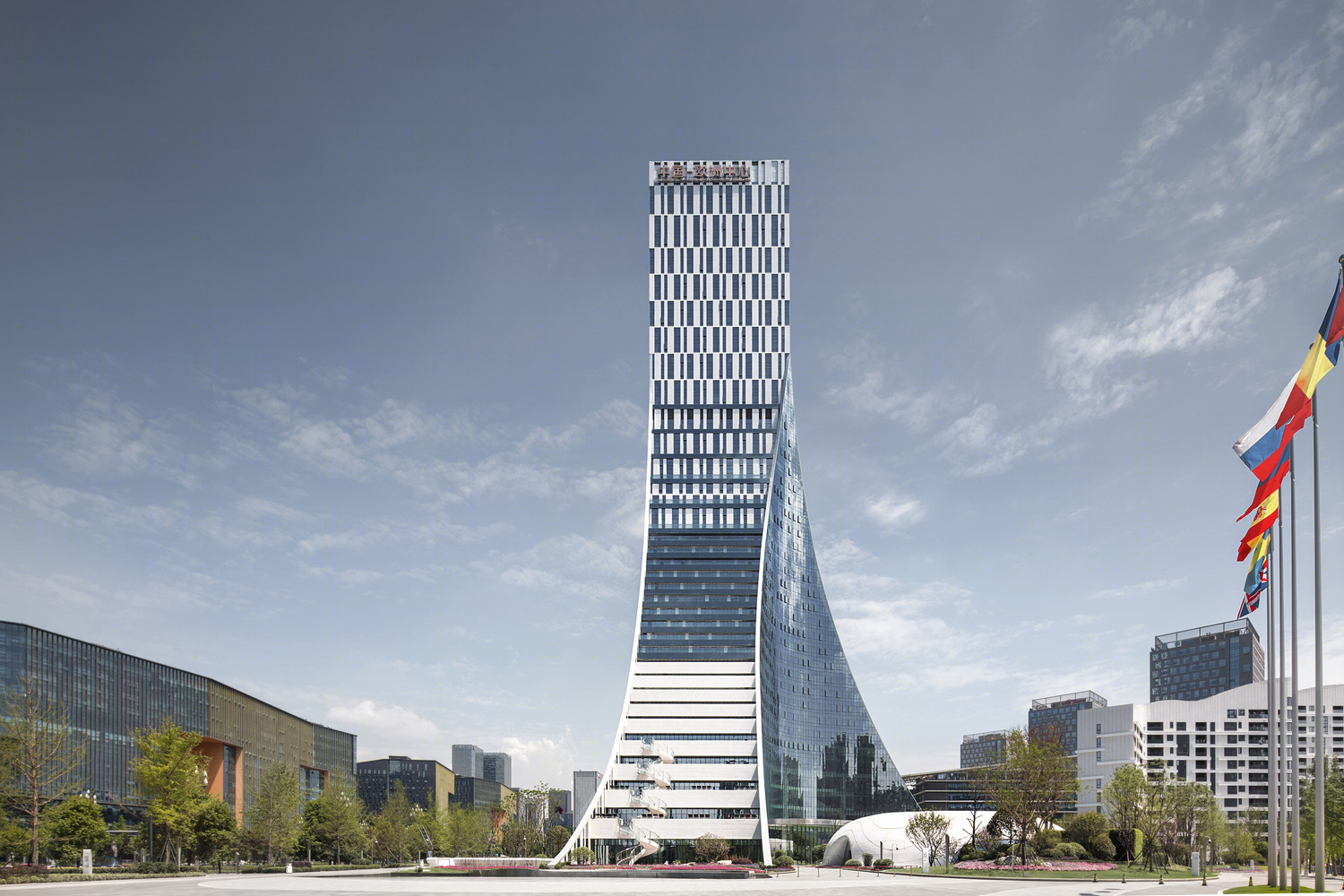

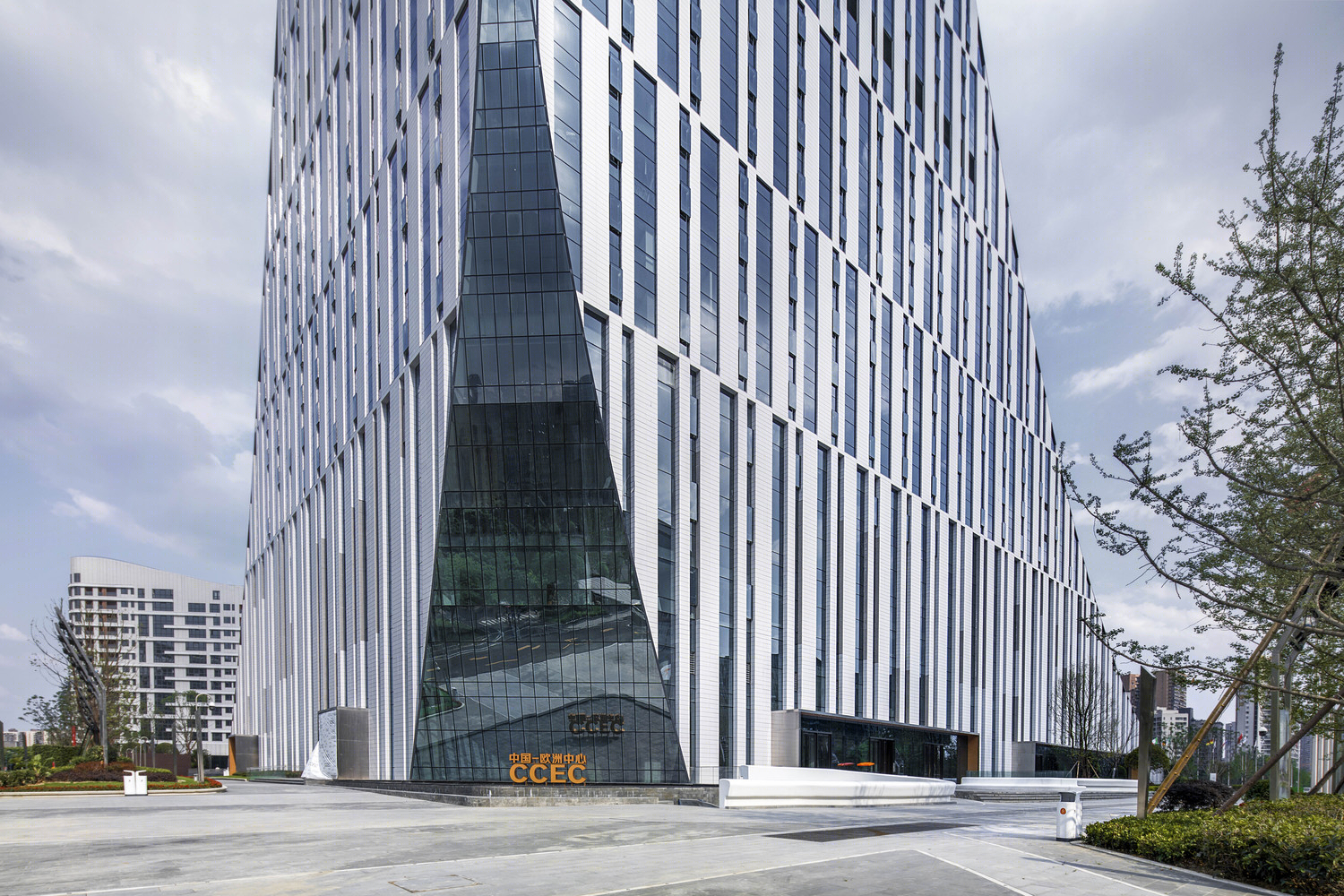

成都ICON云端建筑外部实景图

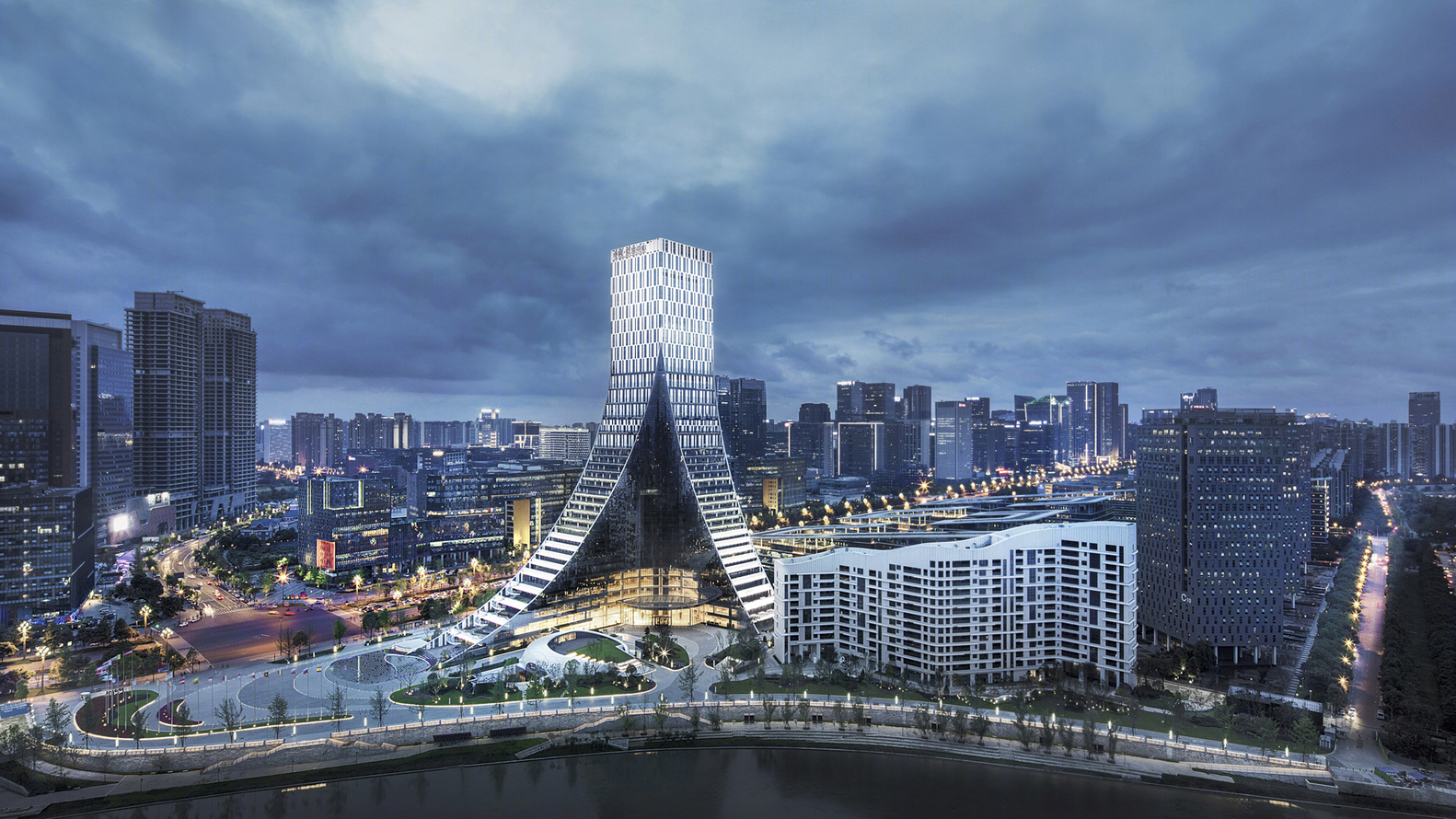

成都ICON云端建筑外部夜景实景图

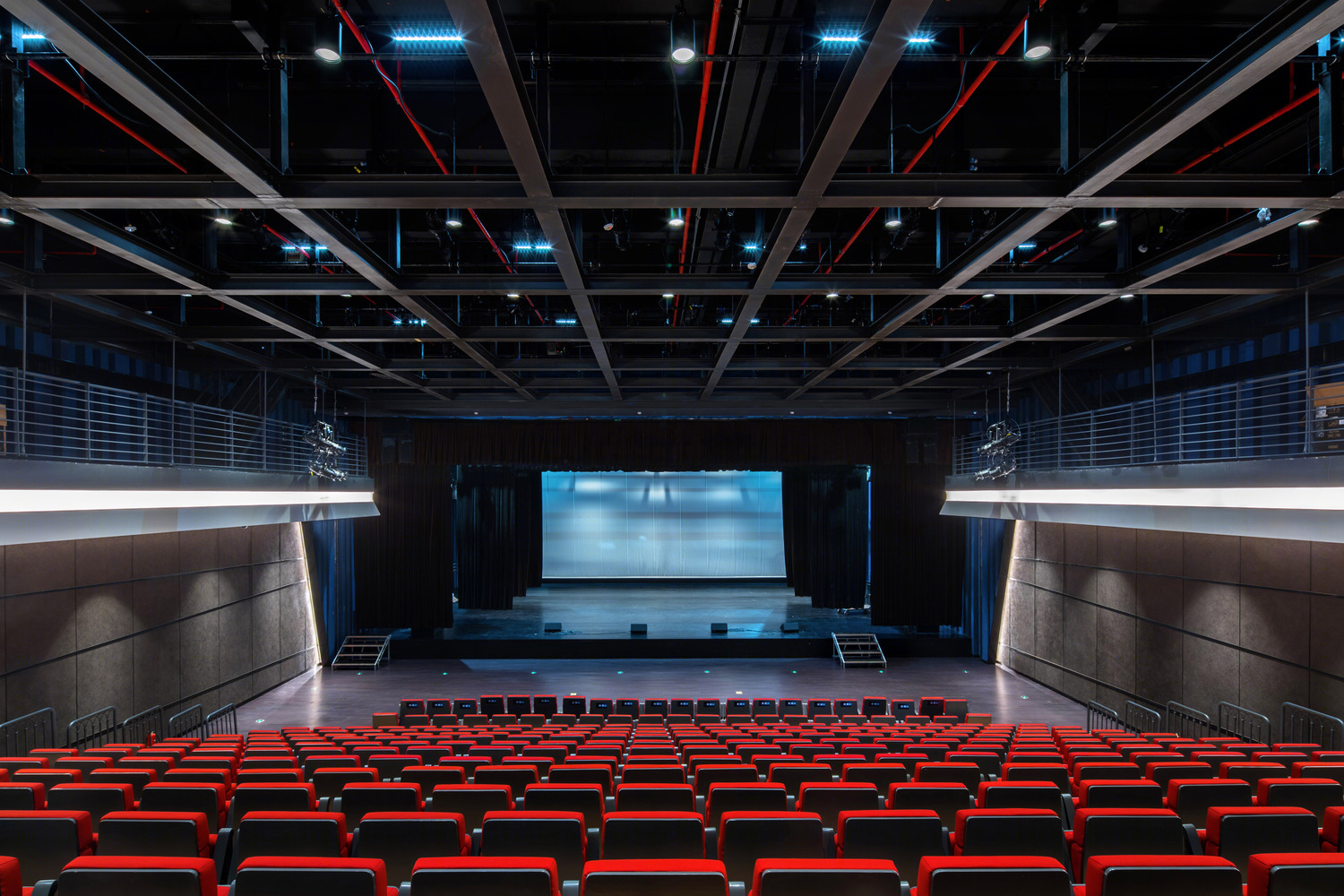

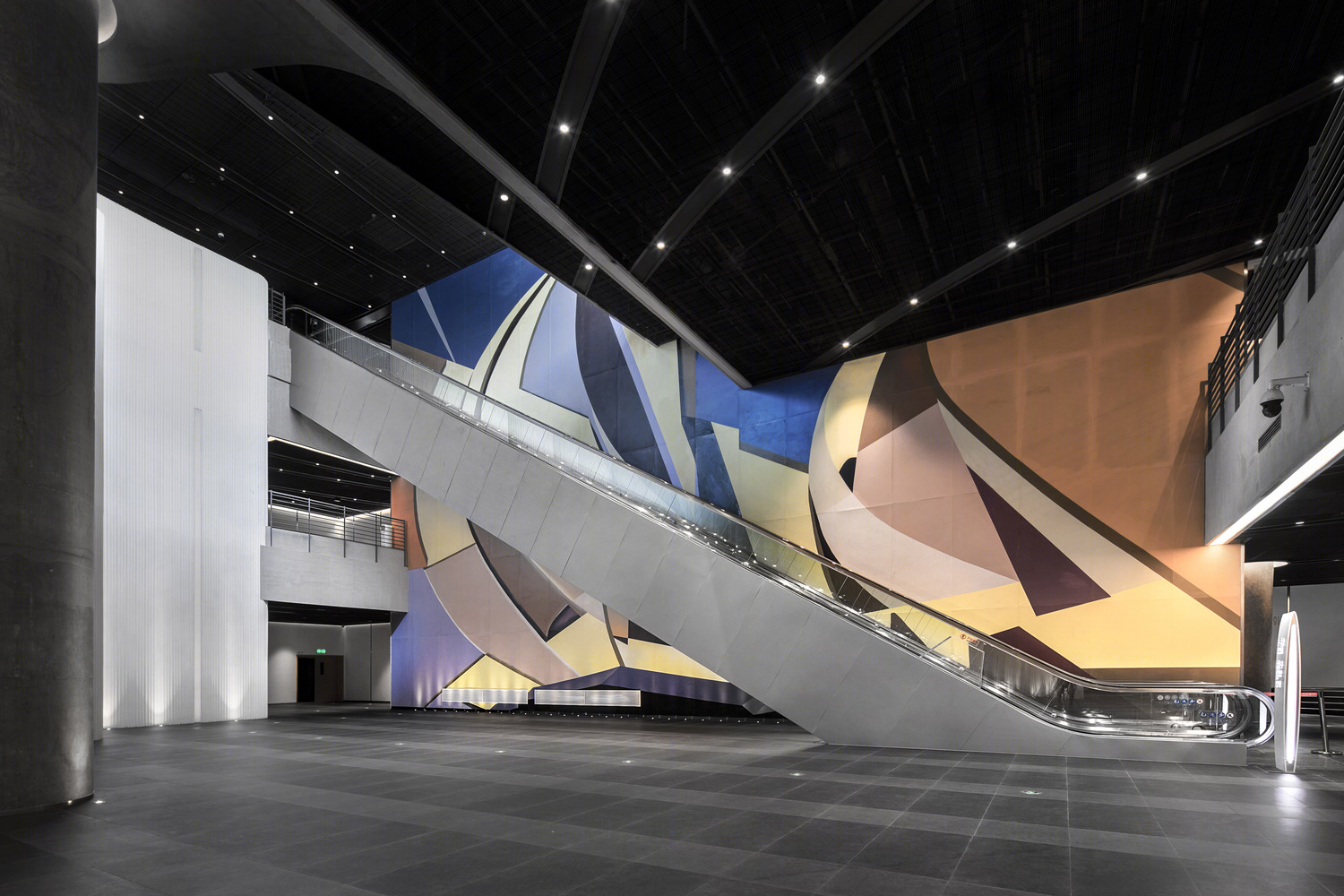

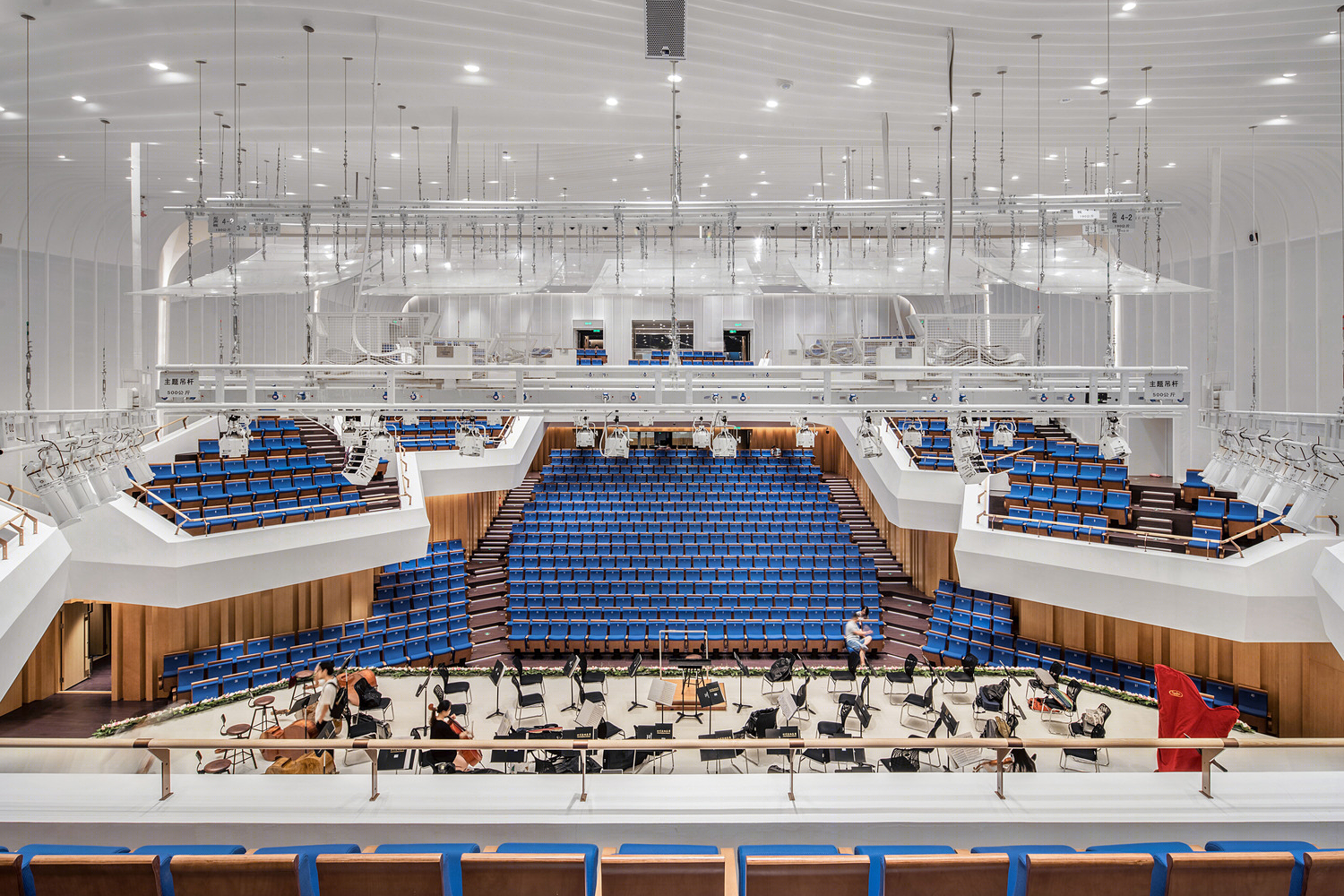

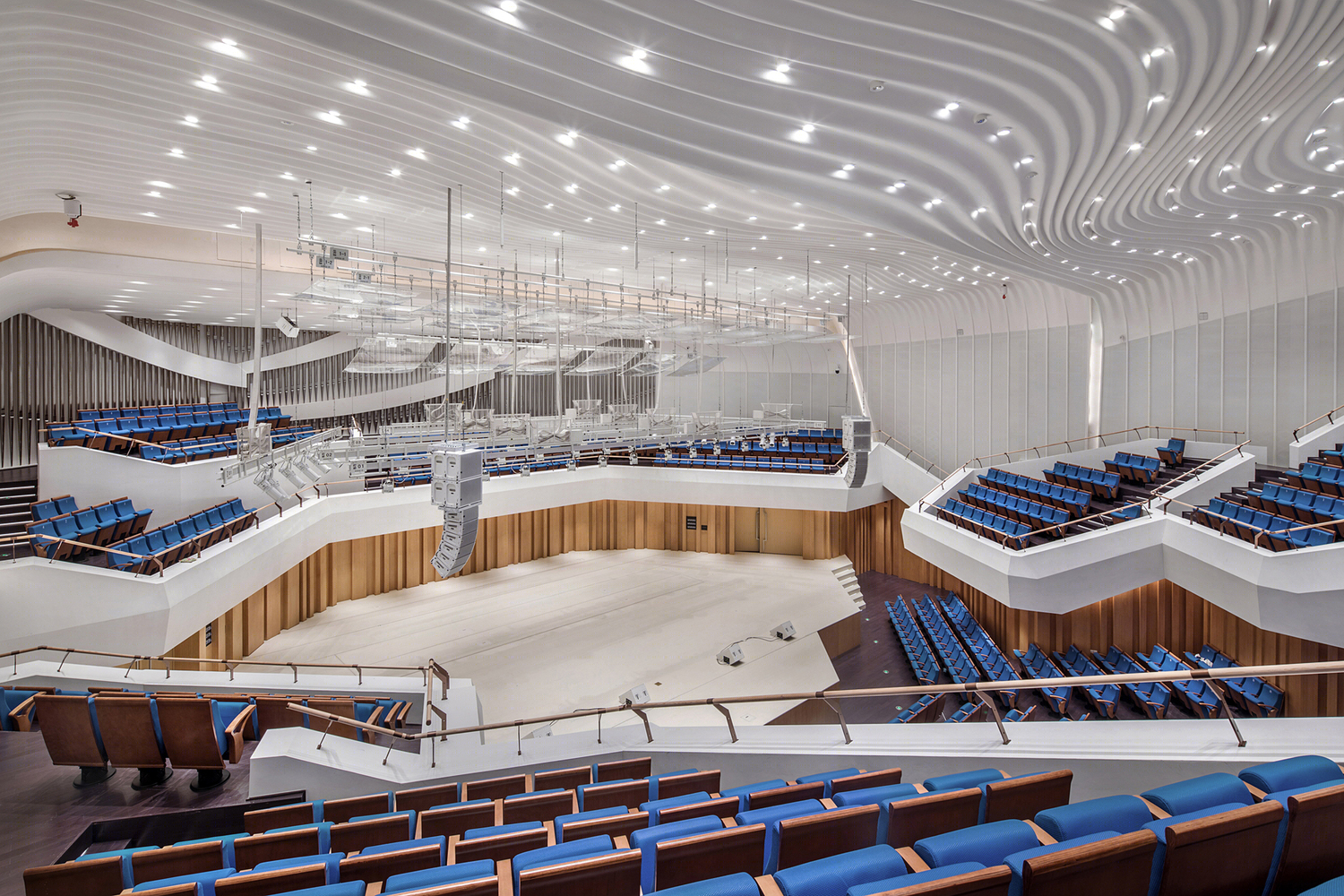

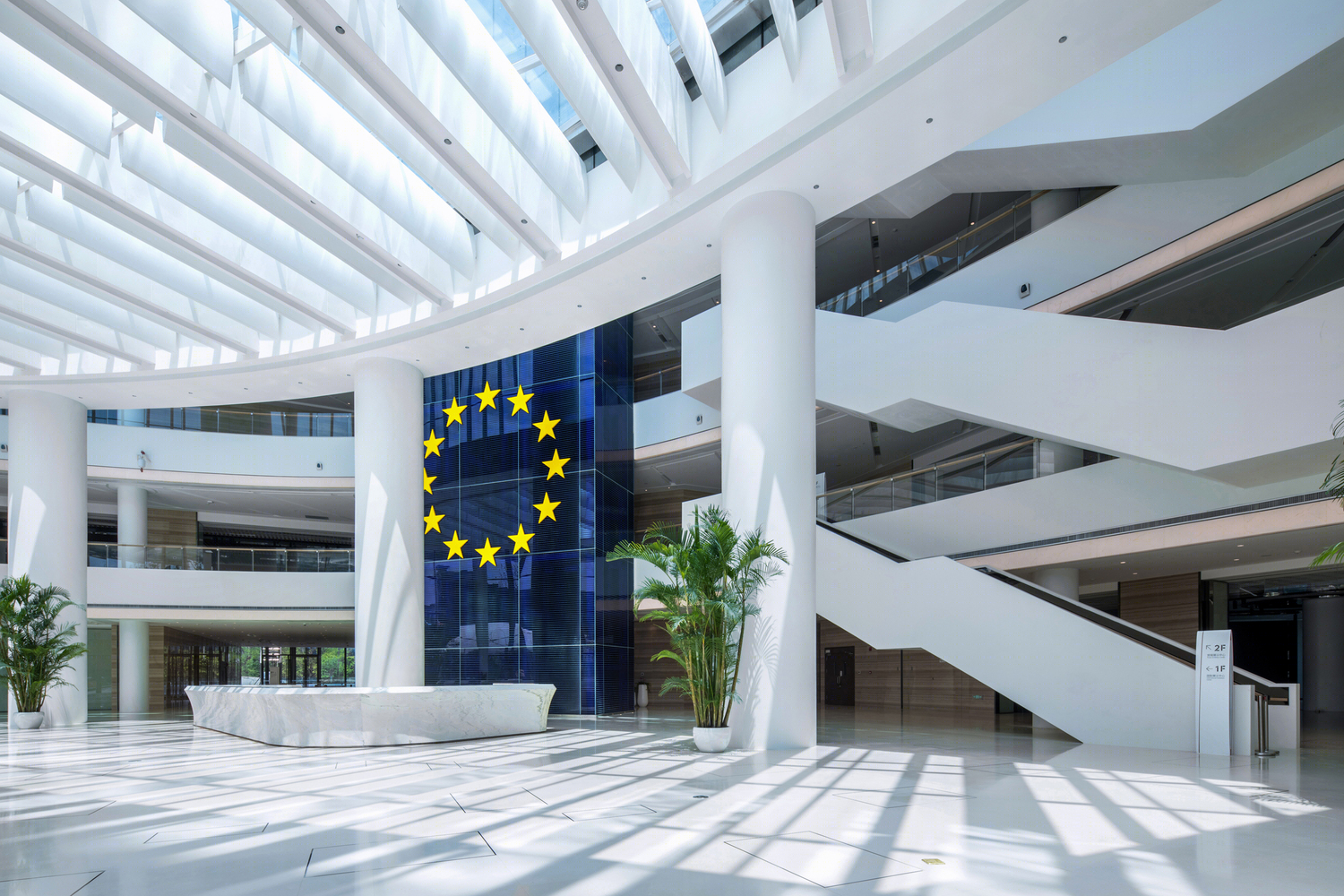

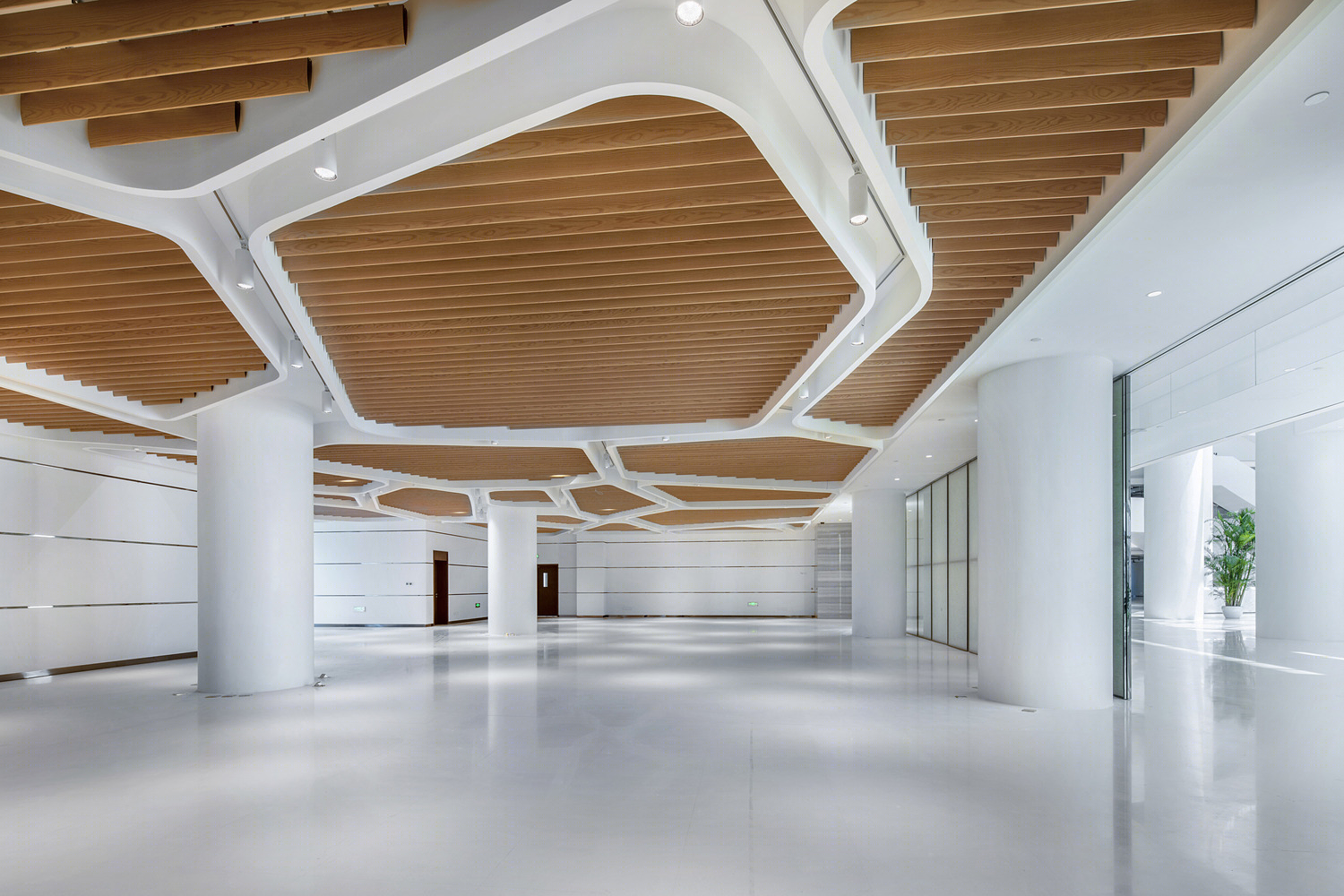

成都ICON云端建筑内部实景图

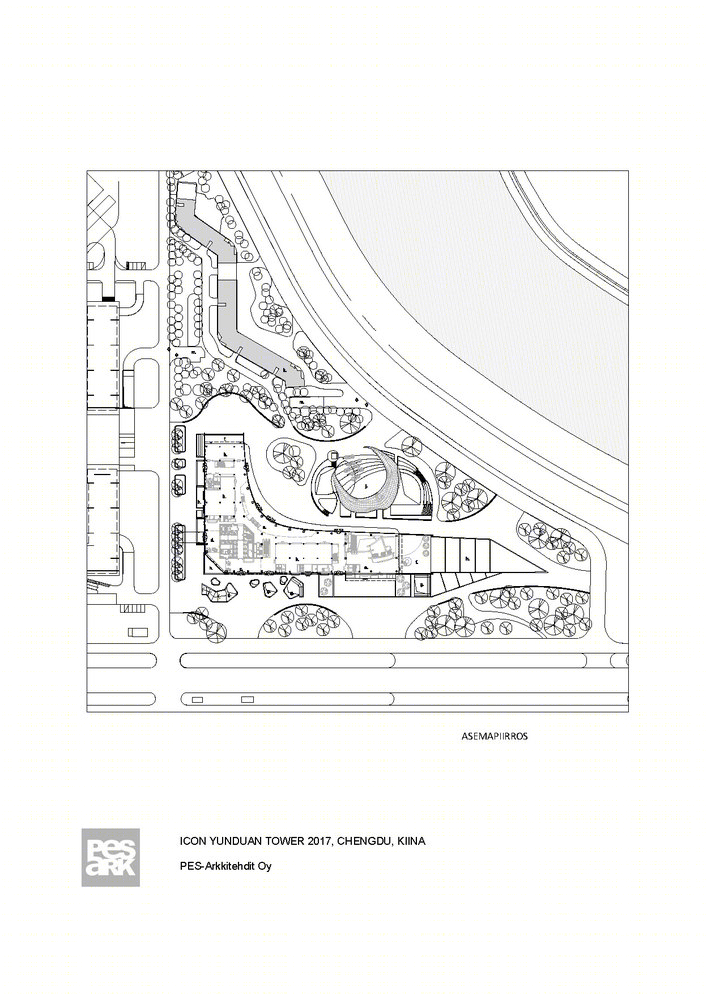

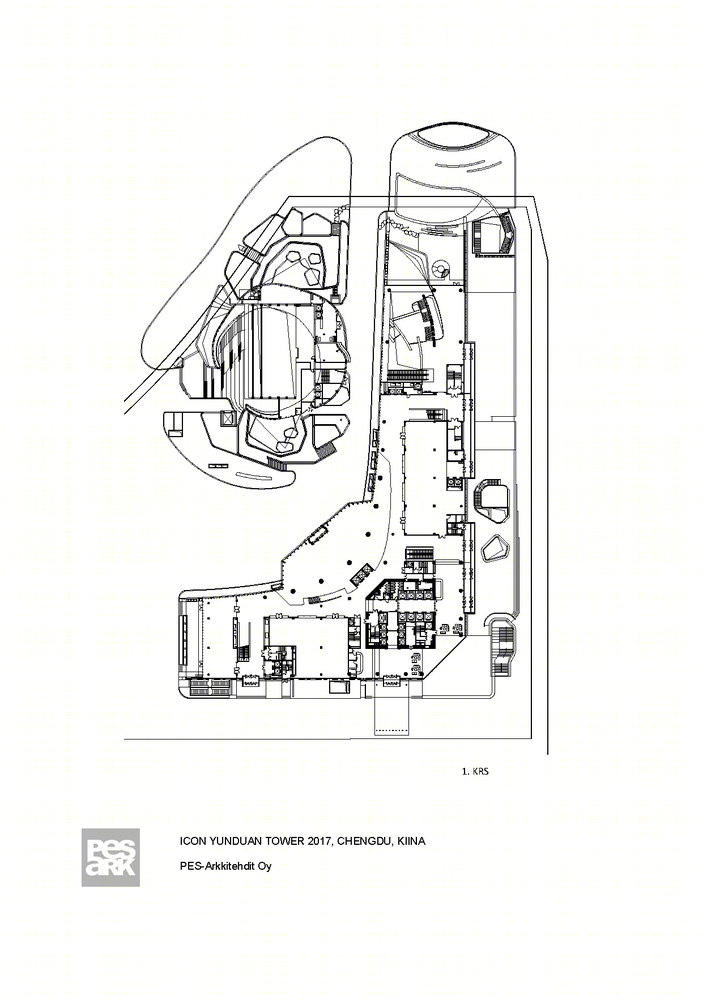

成都ICON云端建筑平面图

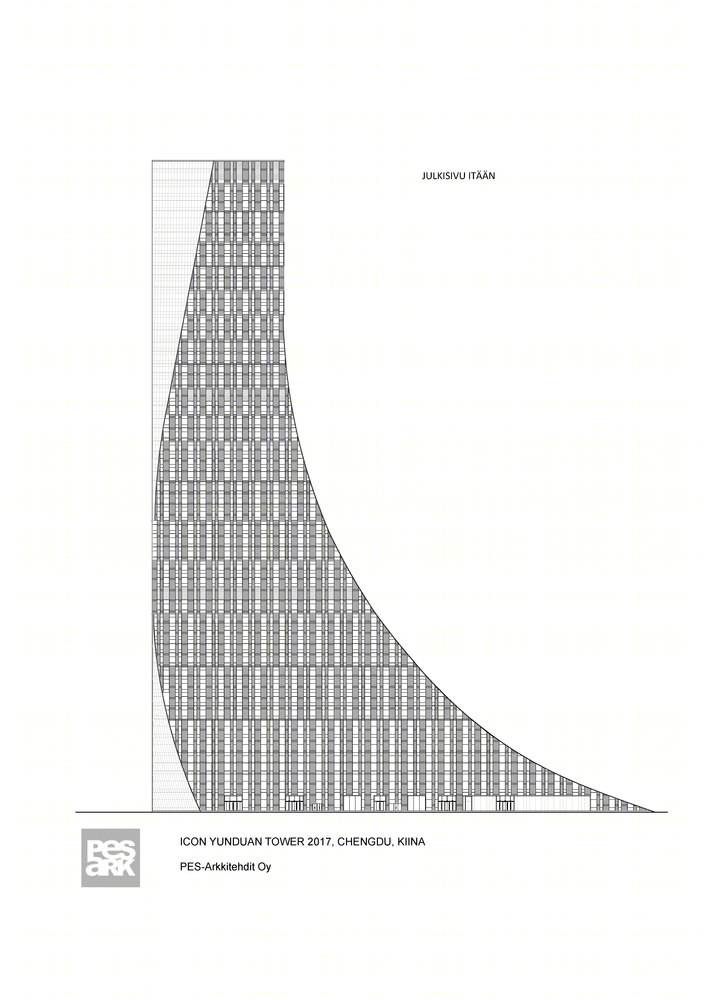

成都ICON云端建筑立面图

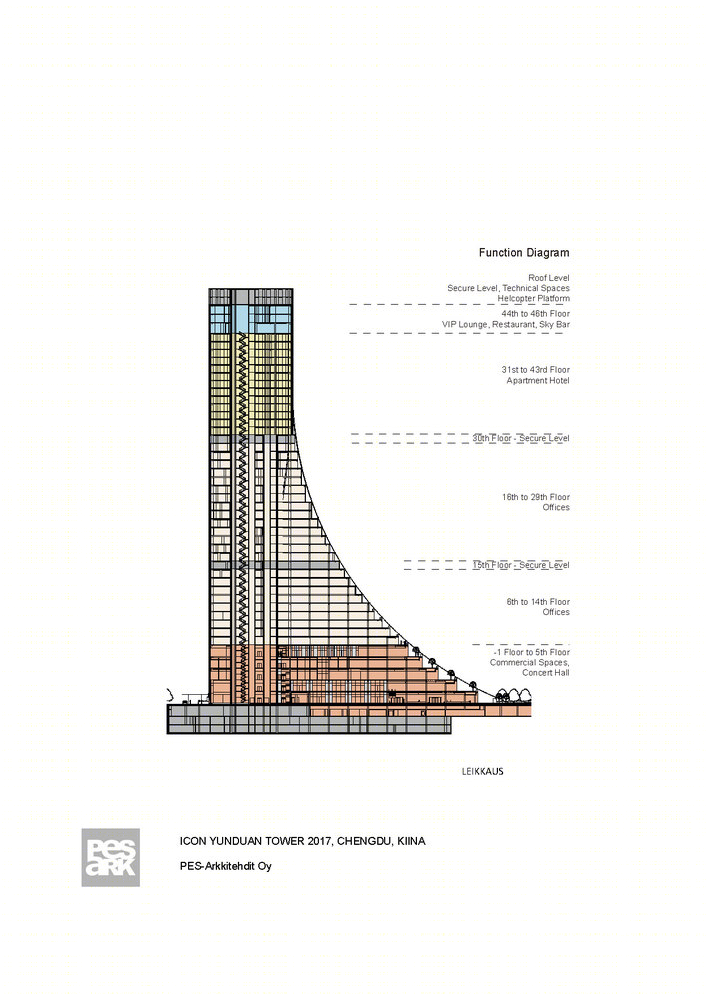

成都ICON云端建筑剖面图
