上海“时光沙漏”装置丨中国上海丨裸筑更新

项目名称：上海“时光沙漏”装置

位置：上海

设计公司：裸筑更新

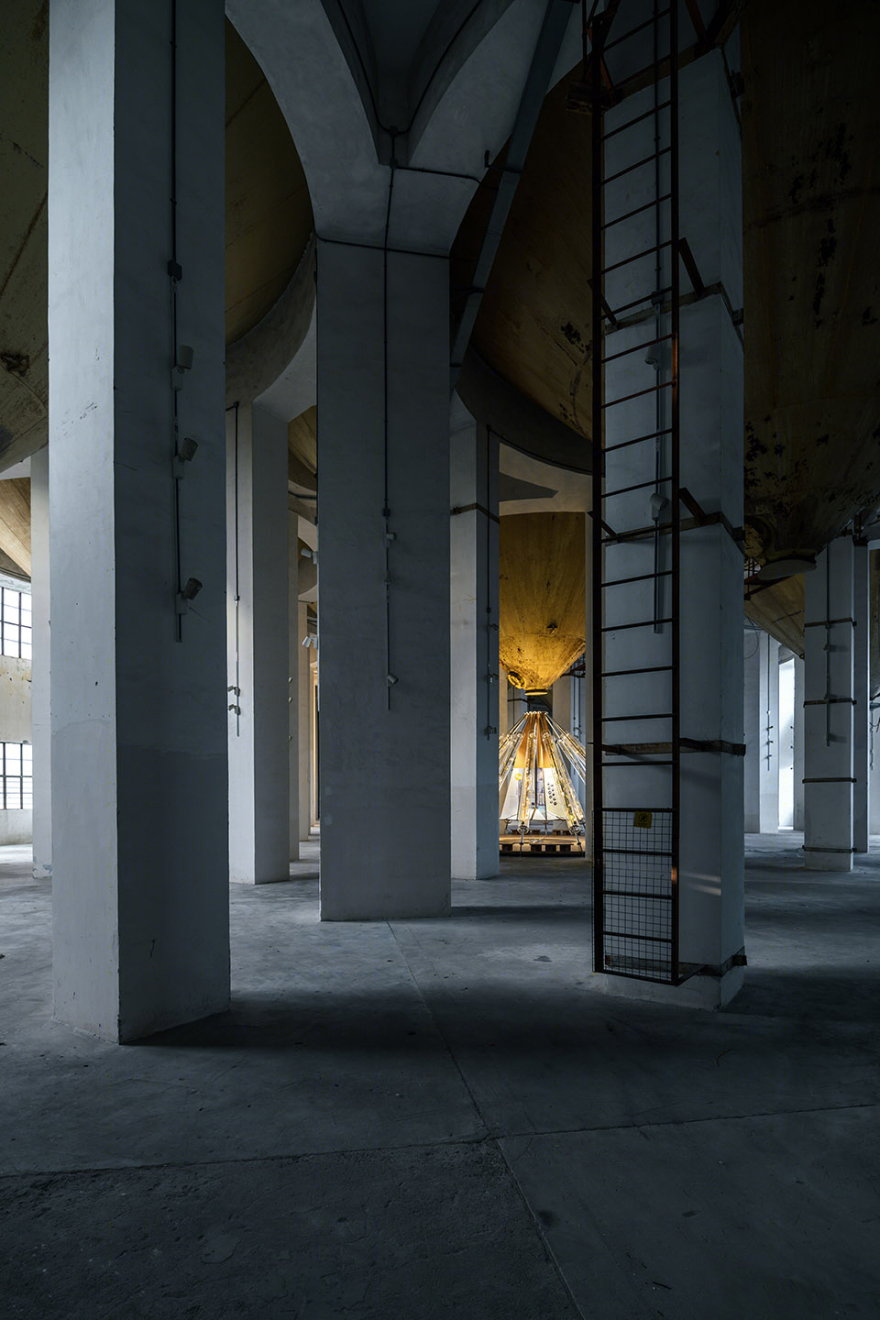

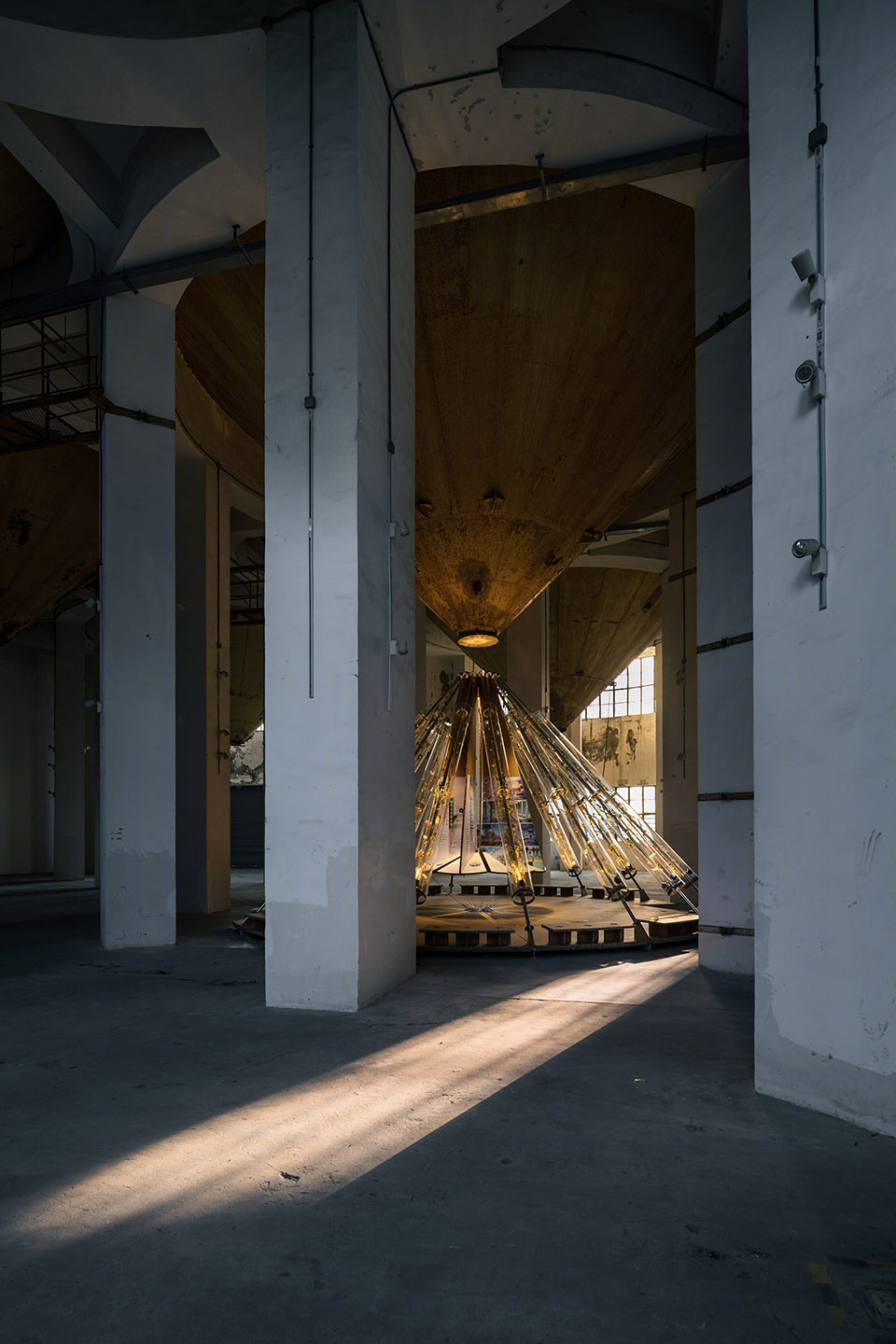

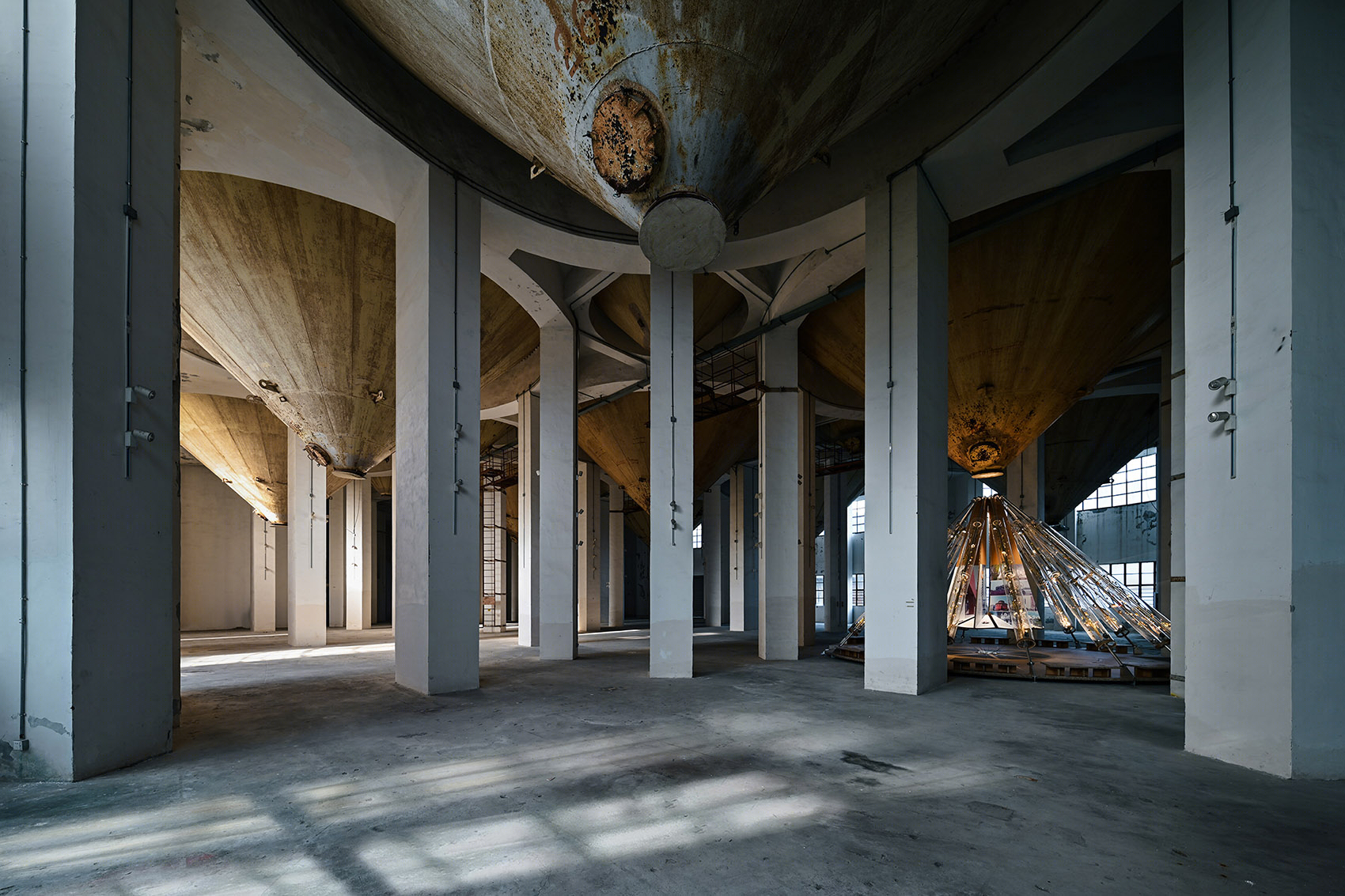

“时光沙漏”建筑装置（Joints Pavilion III） 是事务所“Joints系列”第三个落地的实践性项目。（以下简称JPIII）项目位于上海民生码头“八万吨筒仓艺术中心”一层空间，八万吨筒仓作为码头沿岸最具震撼力的工业遗产，前身是号称“亚洲最大容量”的散粮筒仓，当其原本的生产功能在城市发展中逐渐退去，留下的是因时代工业背景建造逻辑所呈现的宏伟构筑 – 倒锥形米漏+环形圈梁+环形对称柱网体系。米漏表皮呈斑驳的锈迹，述说着老上海的历史，锥体直径约10.6米，底部距地约5米。本次设计任务要求是在米漏下方距地5米的位置为“美好生活”长三角公共文化空间创新设计大赛营造一座”临时展台“。倒锥形米漏所呈现的生产型建筑痕迹，带来的是一种戏剧化的视觉震撼。且连续不断的米漏在环形圈梁的组织下，形成了独特的纪念物性质的历史性。这是几何形体，锈迹表皮，混凝土梁柱所共同赋予的历史感，而这成为了整个设计的出发点：时间对话。

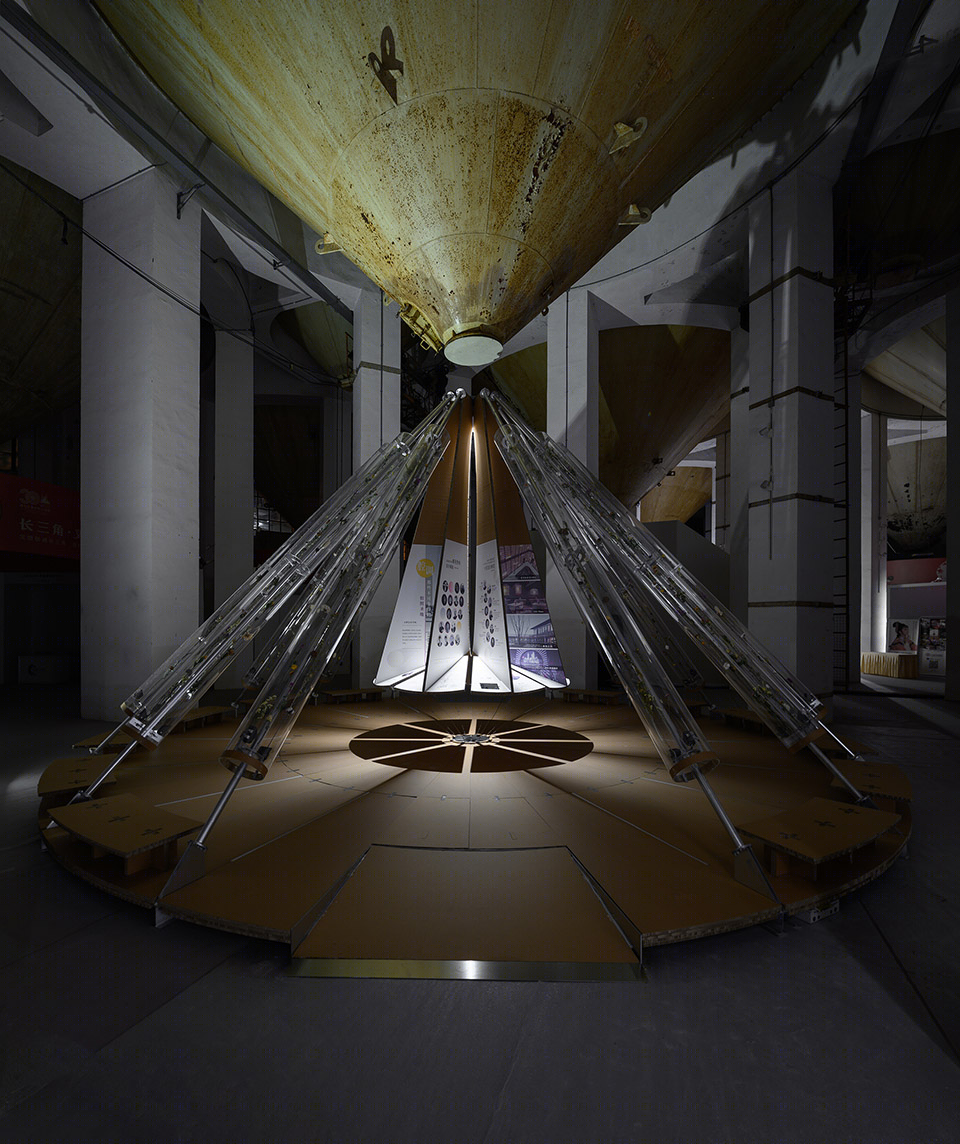

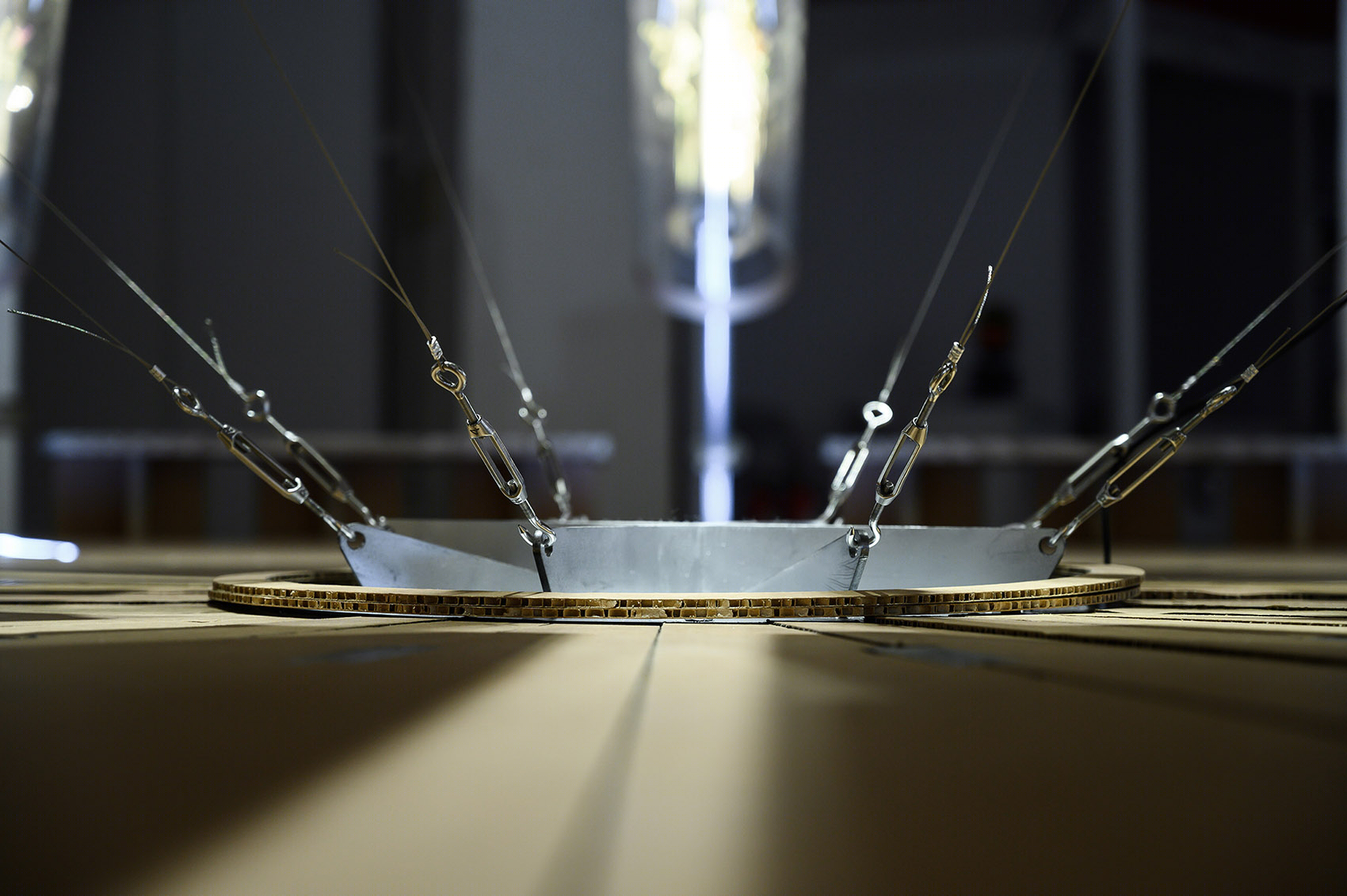

裸筑将米漏的倒锥形引向地面，以正锥体的形态作为回应。试图以几何形的对称关系来呈现两者的对话状态。在结构方面，14跟圆钢管所组成的中心对称的秩序性，与米漏本体的混凝土浇筑结构形成了强烈的时空感，这也是过去与现在的建构体系所带来的独特的空间感知：某种来自宇宙的凝固的力。建构是连接的艺术。而JPIII的建构性体现在组装与铰接，其完全实现钢节点模块组装。根据会展行业的“快速搭建、易拆移栽及低成本”的任务要求，为达到快速搭建目的，将所有构件预制化，工厂制造并预组装，只留拼装的工序于现场。构件的连接方式包括高强度螺栓铰接与拼板榫卯插接，材料运送至现场后，只需要留少量的人力完成组装。裸筑对Joints Pavilion系列的定义，是产品就像从工厂购置的半成品家具，设计图纸则是一稿安装说明书。

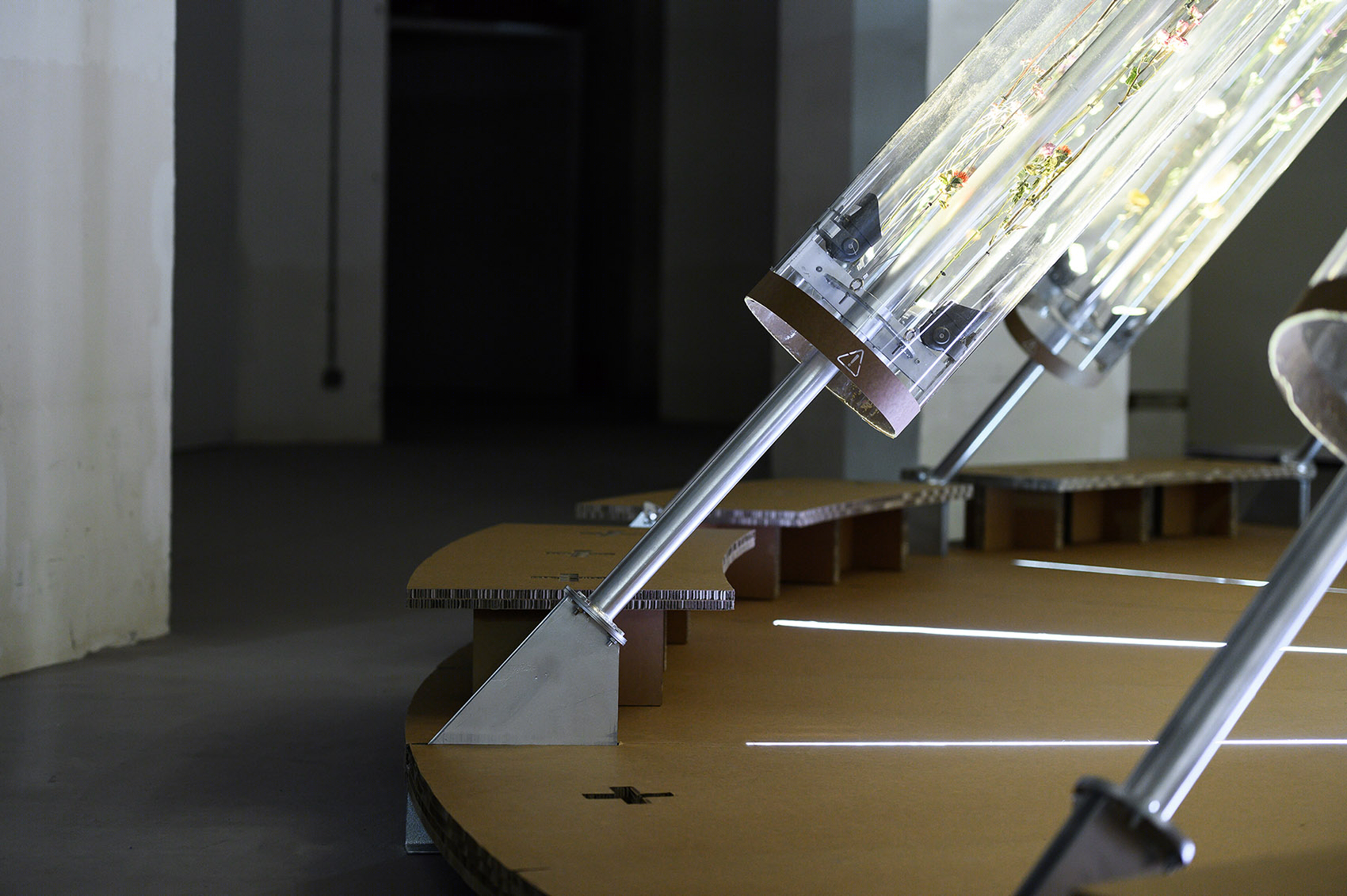

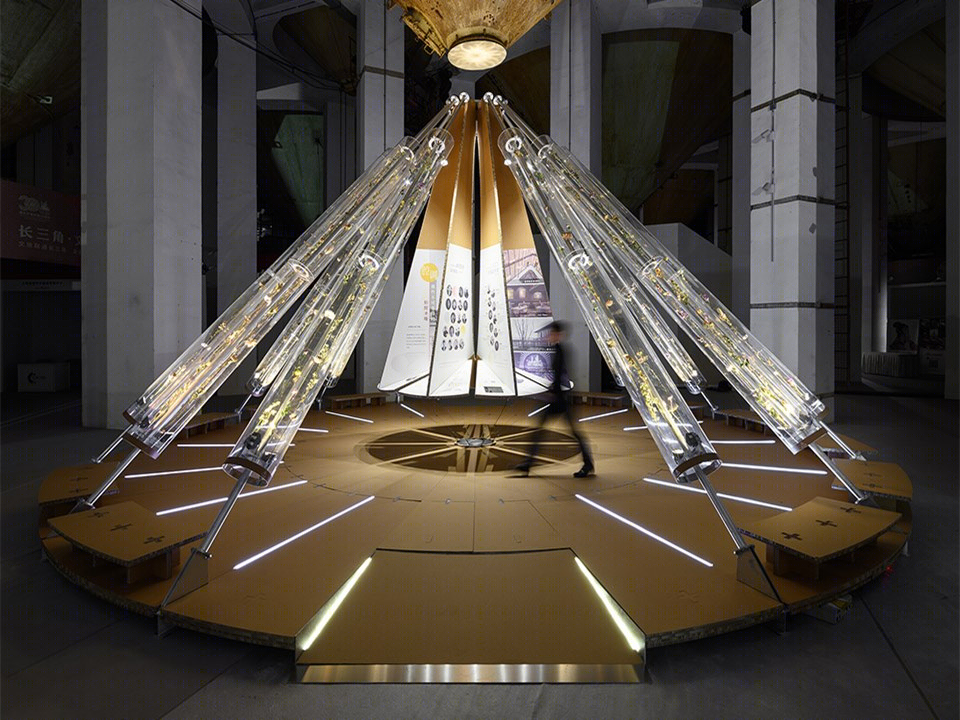

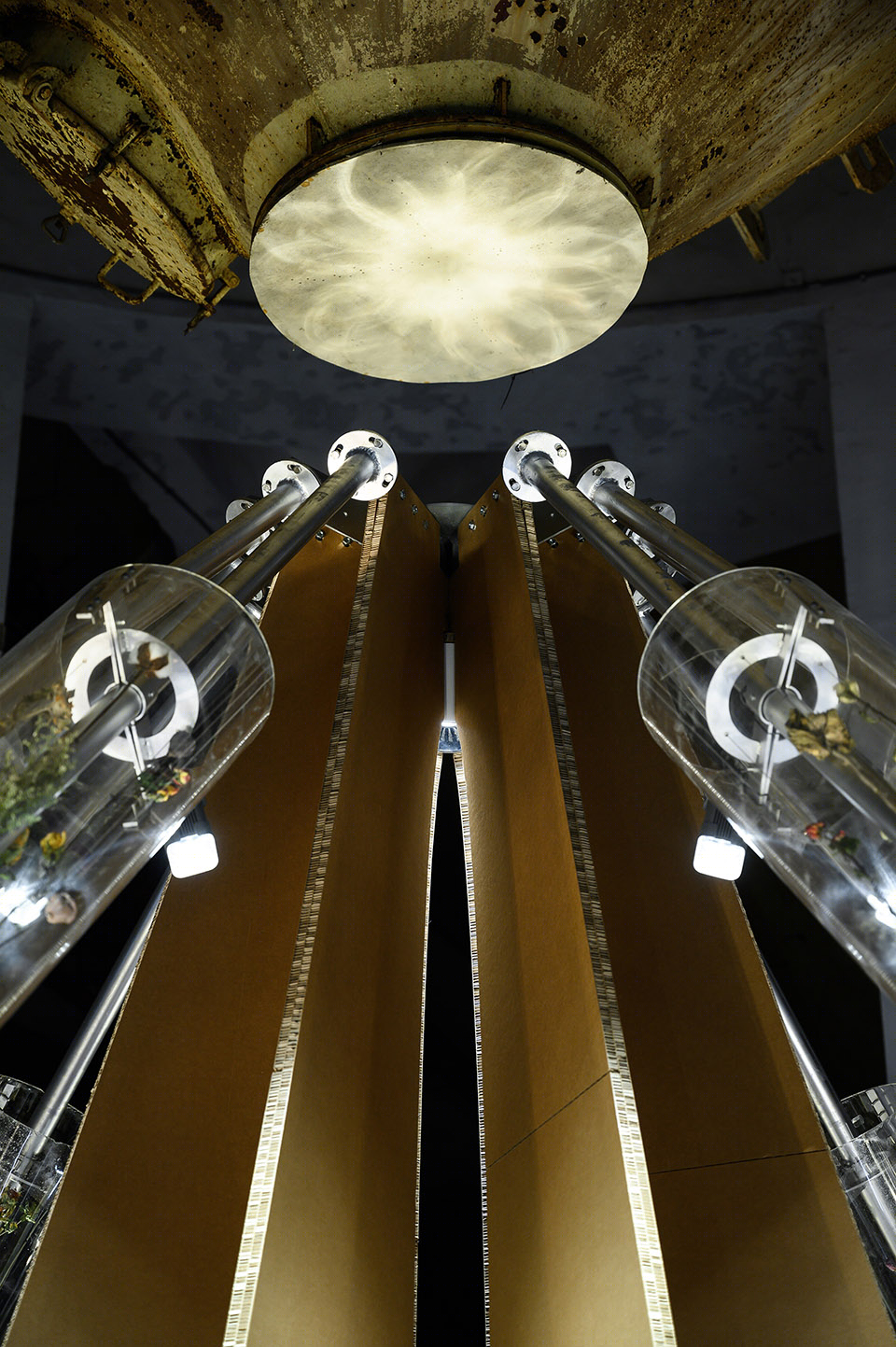

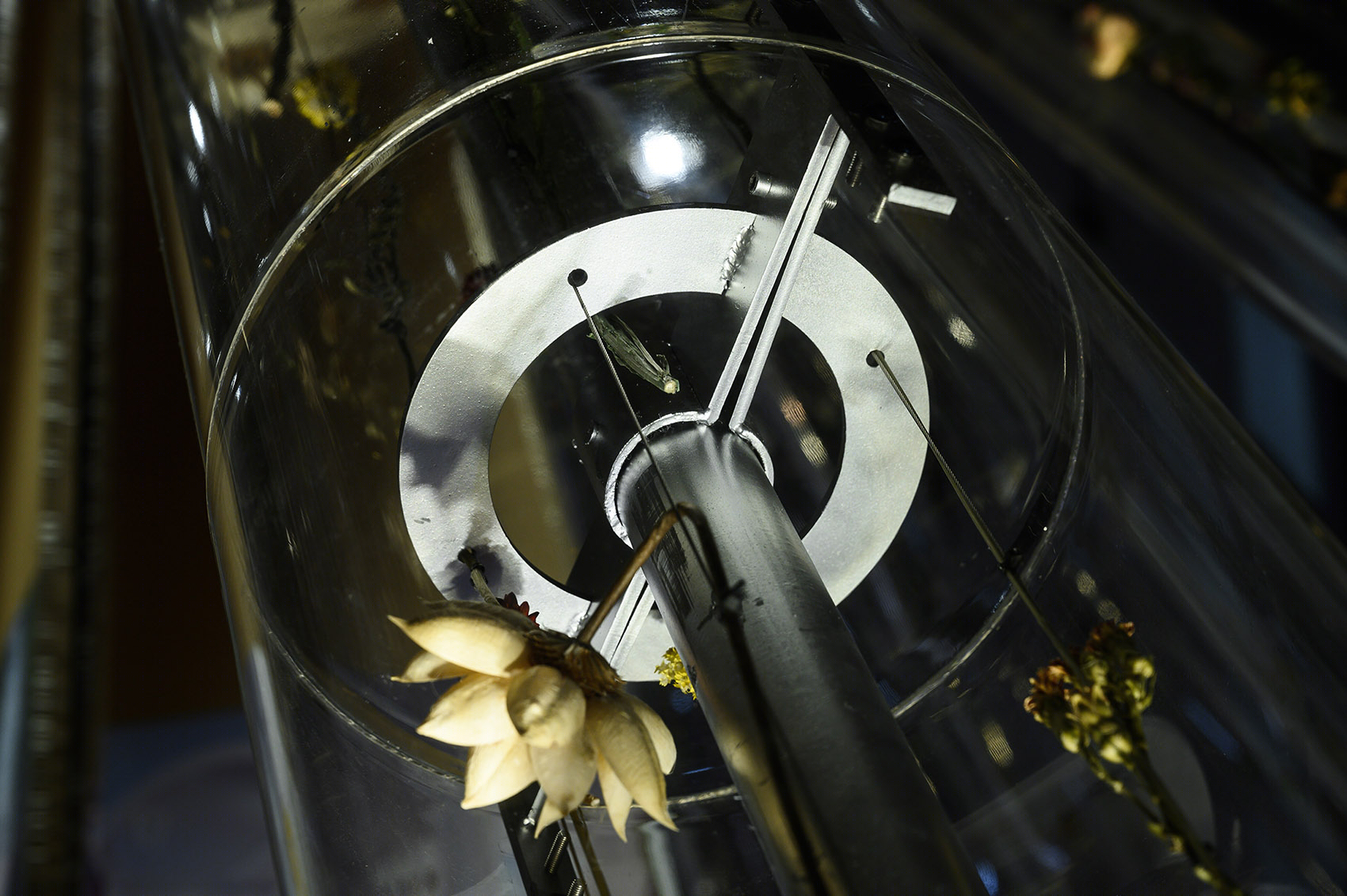

锥形装置底部抬高15厘米，由16品工字钢呈散射状中心对称均不，每一根钢管作为结构支撑的一部分。梁格间铰接铺设矩形方管，以三角形形成稳固围合布置。建筑装置出入口预留钢构豁口，后期安装坡道。锥体侧面斜撑布置14根无缝圆钢管，上下定制驳接件铰接固定，锥体总高4.5米，设计师利用三角形这个最稳固的几何形体作为主体框架。展陈的主题是由“美好生活”长三角公共文化空间创新设计大赛内容展示。而“美好生活”一词定义了内容的基调。因此，裸筑希望尽可能的为来访者提供一个屏蔽喧闹的放松场所，干花成为了诠释”美好生活“的载体。裸筑将750支涉及36种干花杂糅，头尾相接，钢丝串联，对称阵列排布于斜撑钢管管壁外缘。花束外侧套装直径30公分4米长透明亚克力管，定制五金铰接固定。犹如14支巨型试管，封存干花与美好。由于展会持续时间较短，材料的回收及可持续性也成为裸筑关注的重点。在多种材料比选后，阻燃瓦楞纸板作为内容的展板与地面铺装。

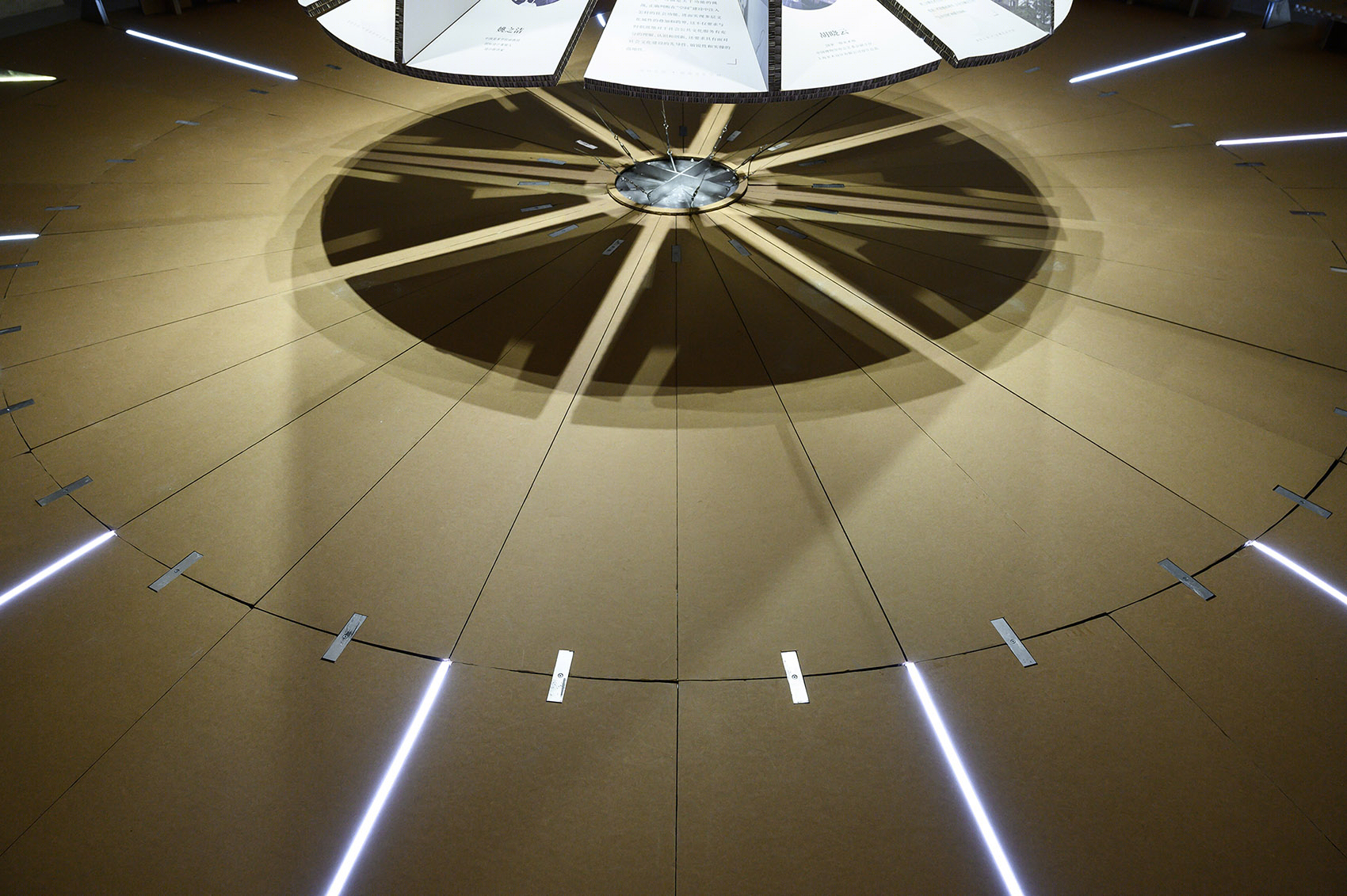

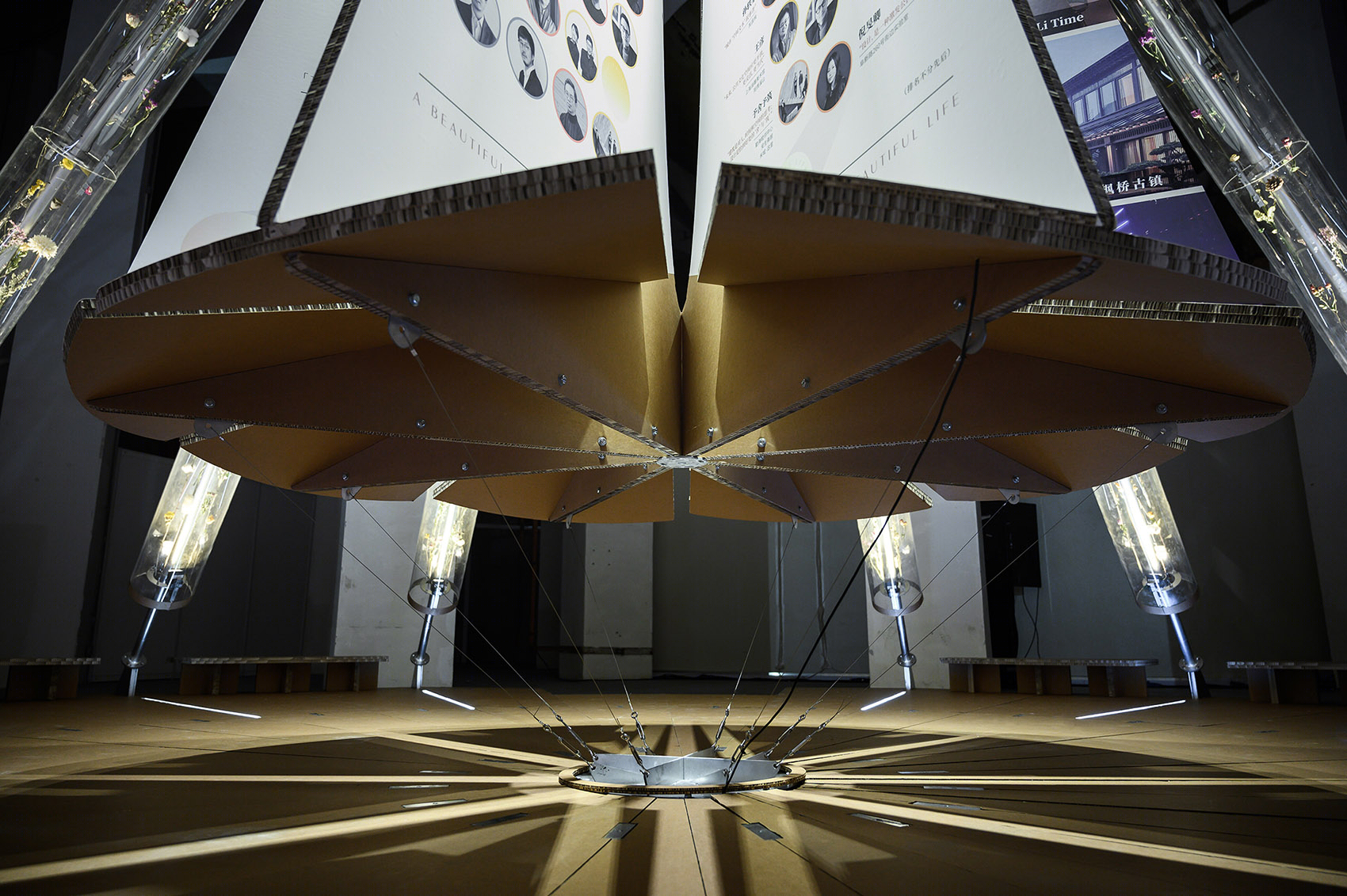

瓦楞纸板强度之高，15毫米厚规格可承受每平方米6吨的平均荷载。双层纸板的设计，一方面解决了地面承载力，另一方面解决了3.6米超常规展板板幅平整的问题。经多轮试验后，纸板是唯一同时满足板厚只有3公分，吊挂轻，且不弯曲等问题的材料。并且通过CNC数控切割，纸板亦能将误差精准到毫厘之间。瓦楞纸板特有的横截面，不需要任何封边处理，独特的瓦楞机理露出，更能体现JPIII的临构感与建筑性。JPIII在活动结束后，被整体搬移到上海康桥镇，作为康桥镇政府市民共享空间使用。Joints节点连接的便利性在快拆快建方便被淋漓尽致的发挥。JPIII所呈现的钢结构构件具有稳定的秩序性，照明设计应依附于结构体系，隐于构件而凸显构件。核心是用光造影，光影才是因遭空间的重要元素。整体照明由三部分组成：一、构筑功能照明，光源隐于构件内，满足展陈；二、创意照明，在八块吊挂展板的中部埋设一束下照式灯光，控制光束角，使光线穿过层层构件，最终在地面形成“米”字光影，与顶部米仓形成呼应彩蛋；三、氛围照明，利用窄角投光灯向上投射，提亮干花，形成整体环境光氛围。

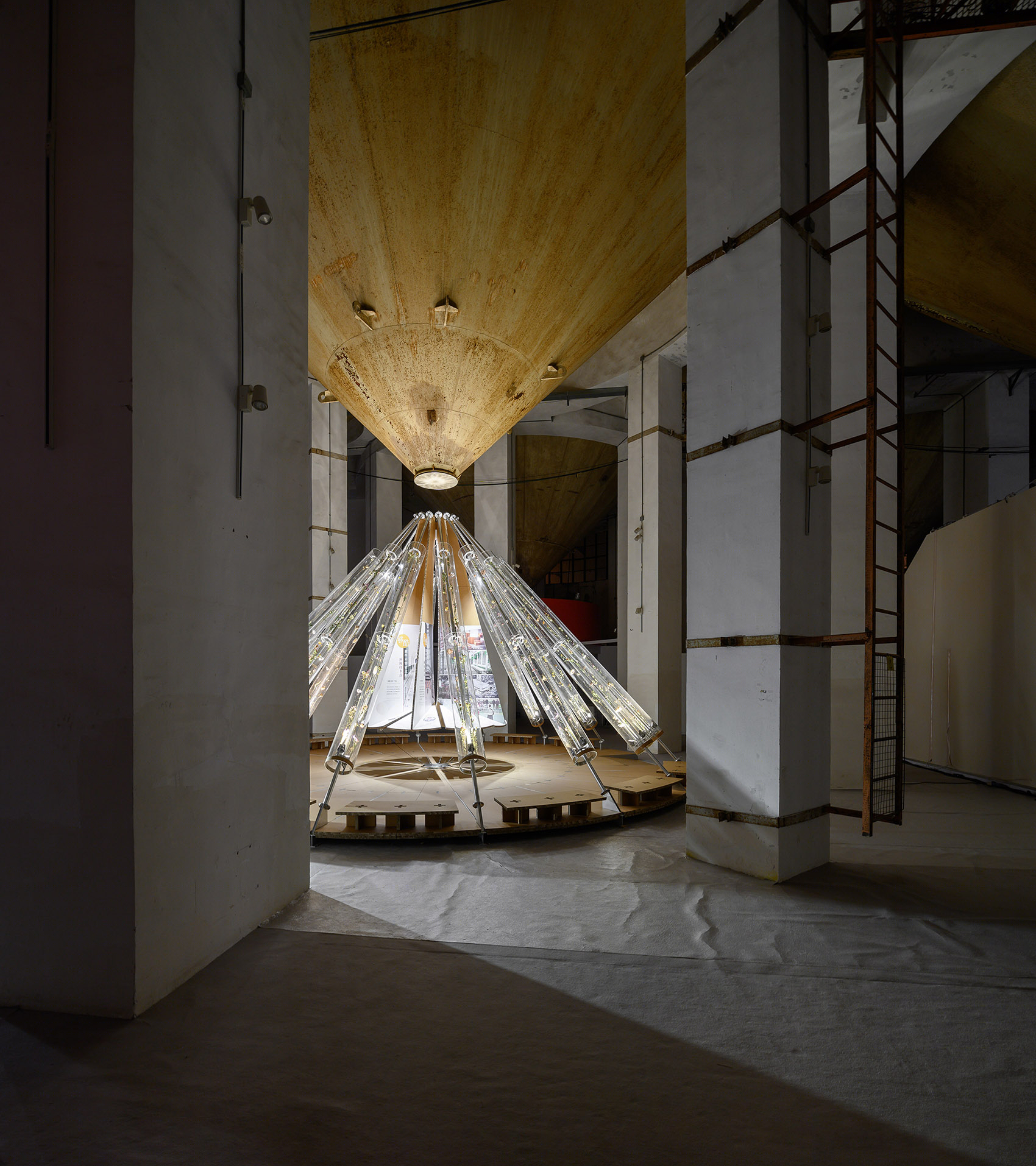

上海“时光沙漏”装置实景图
