四川白水河保护区山地宣教中心

项目名称：四川白水河保护区山地宣教中心

位置：四川

设计师：朱竞翔

白水河环教中心由世界自然基金会委托深圳元远建筑科技发展有限公司设计并且统筹建造。它是继鞍子河自然保护区宣教中心之后，又一应用香港中文大学建筑学院所发明的轻钢复合建造系统的环保建筑案例。环教中心选址于四川省彭州市小鱼洞村，位于白水河自然保护区的入口区域。它毗邻村内公路，坐落于村庄后侧山地上。选择这块坡地建屋没有占用农耕地或者传统的平坦宅基地，示范了利用边角废地建设的可能益处。这座敦实、简洁的红色坡顶建筑目前掩映于黛青色的山峦丛林之中，从村口公路即可望见，它已经成为当地一处醒目的地标建筑。建筑主体从地面抬升，坐落在管状桩基上。这一悬浮的处理不但减少了山坡

土方开挖

、保护了原有的地貌与植被，未来也利于室内隔潮降湿。设计者采用金属笼内填河道卵石的方式形成基础模块，用它修筑基座，环绕建筑主体，减少混凝土的消耗。建筑外墙使用防火性能极好的水泥纤维板，面向坡下的山墙一侧为红色，从树丛背景中跃出。

其余三面则为灰白色，灰白色山墙面上留有灰色的文字图案，它们在暗示建筑用途的同时，也为游客近距离观赏建筑提供视觉细部。环教中心结构有两层，各层桁架梁采用垂直方式布置，这使得每边的轻钢骨架只承受单层荷载，均布的结构提高了结构强度。接近于45°的大倾角坡顶塑造高耸挺拔的建筑体量感，提供了宽敞高大的二层空间，还有利于排除积雪以及雨水。建筑物是由金属框架与木基板材联合工作的复合结构系统，由于构件大量于工厂生产，因而系统建造速度较快，主体建设周期仅为三周左右。建筑物的各个侧面都使用保温材料包裹，整个建筑物如同穿上了一件完整的“羽绒衣裤“。即使没有主动加热，使用时的人体以及机器微量散热也能够加热建筑屋内部。建筑物一侧设计有阳光房，它在上午吸收东南侧的阳光，也朝向较高一侧的后花园。窗户的设计别具用心。细致的构造设计在窗扇外侧形成极简的“隐框”构造，玻璃面与外表面平齐，形成坚实的建筑体量与局部光滑反射面的对比。窗套在室内凸出300mm，并互相联合成为书架与陈列架。部分窗户可上悬开启用于室内外换气，其他固定窗则是用于观景。

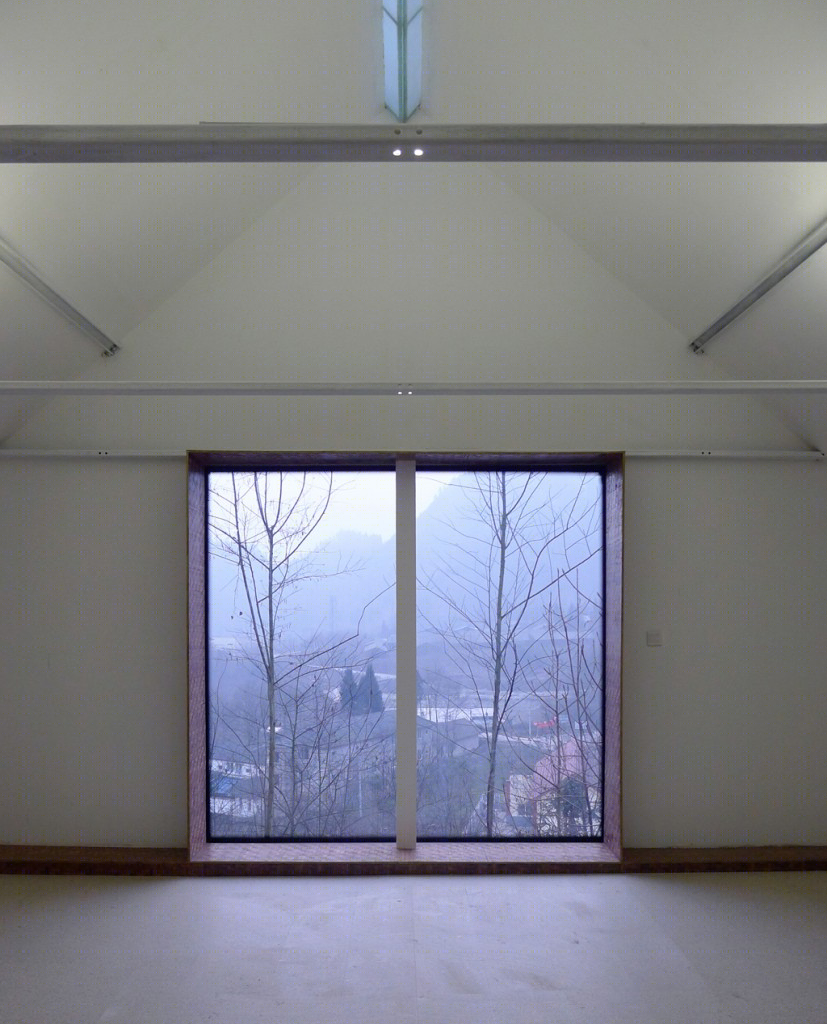

二层在面坡山墙面有一扇2.4m见方的超大落地窗户，它跨越了结构开间，高于树丛，为室内观者提供极好的山下风景。斜屋面出挑屋檐底部有特殊构造，它们如同人的鼻子，成为二层空间的通风孔。这使得二层的窗户采用固定构造即可，降低了造价。二层屋脊位置的天窗利用了屋面预制板材拼接后的剩余缝隙，它极大改善了室内采光却又不至于成为冷桥或者强辐射进入的通道。窗户的这些设计分别应对了当地较多的阴霾天气、冬季严寒的山林环境以及独特的坡地风景。竹胶板层积材是中国林科院研制的新型建筑材料。它被用于室内楼梯、窗套、橱柜以及厨房卫生间的隔墙。这些应用真实表达了材料的结构特性与编织纹理的饰面效果，省却了部分位置的费工费时的二次装修。室内其他部位使用石膏板材覆面，以获得防火性能。建筑屋的内部照明也全部采用LED灯具，环保节能。建筑物目前在一层布置小型展览、会议，二层布置大型展览、会议，阳光房用于入口接待。建筑物实际还示范了可能的山地住宅原型：一层作为入口、整体卫生间、卧室，二层则为开放厨房、餐厅和起居室。

环教中心的设计建造还根据地形集成了山地缆车运输系统。行走在轨道上的平台在施工期间用来运输建筑材料，节省了巨大的人力物力。它将在环教中心投入日常使用后负责运送物资和接送游客。它使用电力拖带，可由乘客遥控控制，安全静音。这

一建

筑与机械的集成设计既证明了环保新建筑的无限可能性，也达到寓教于乐的初始项目目标。白水河环教中心这些鲜明、独特、集成的设计特色，非常值得在保护区其他工作站以及广大的山地建筑中推广。

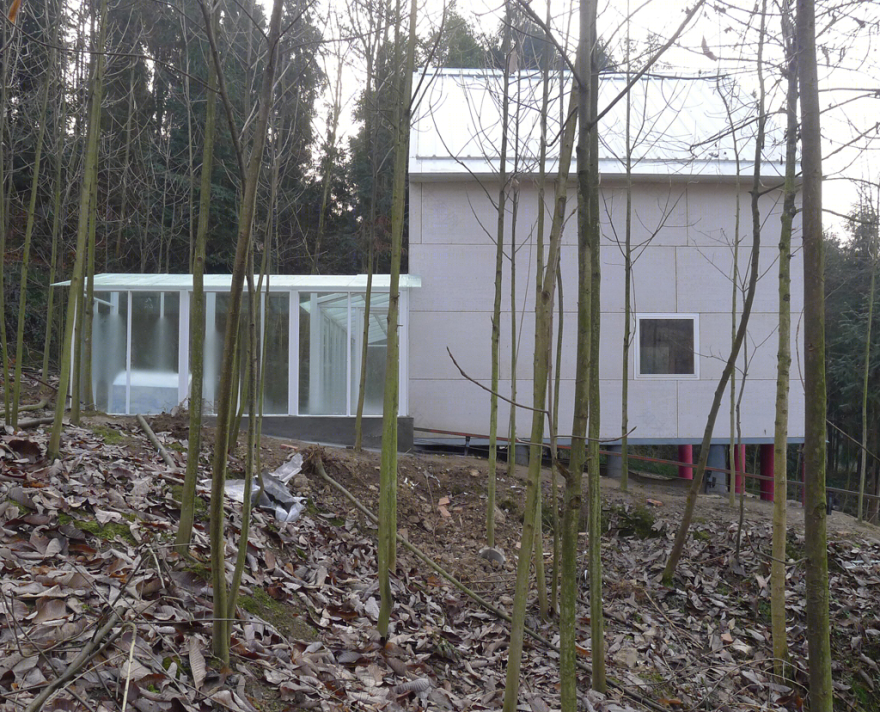

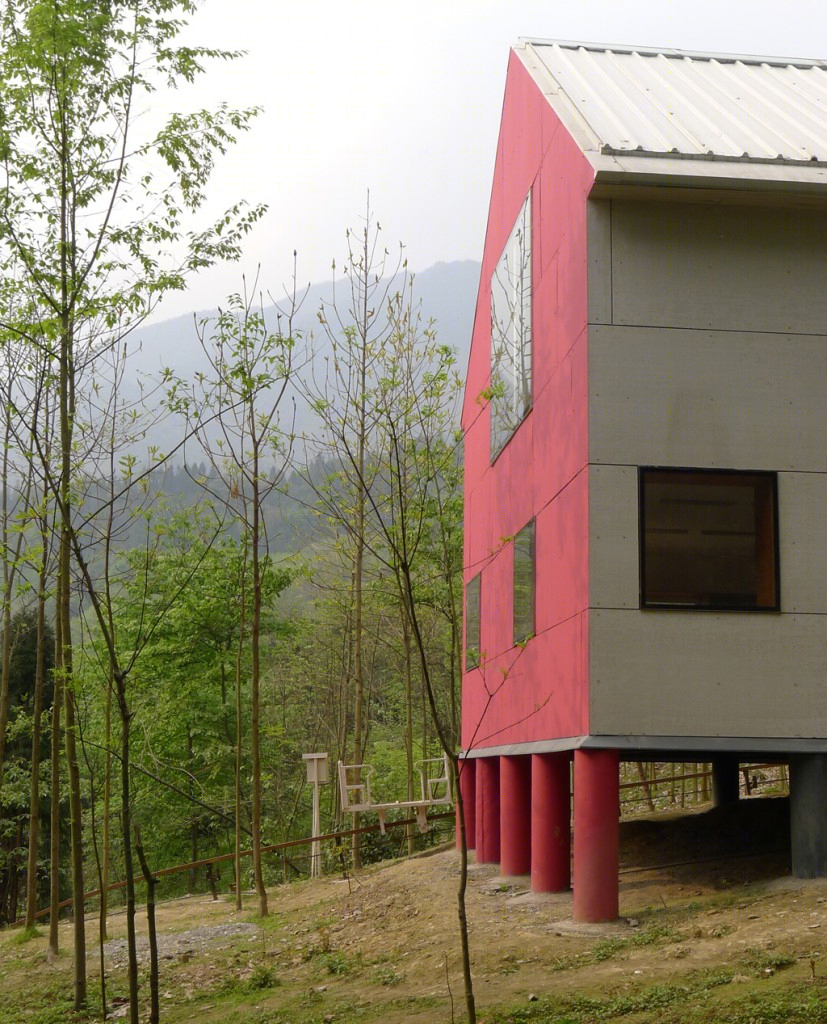

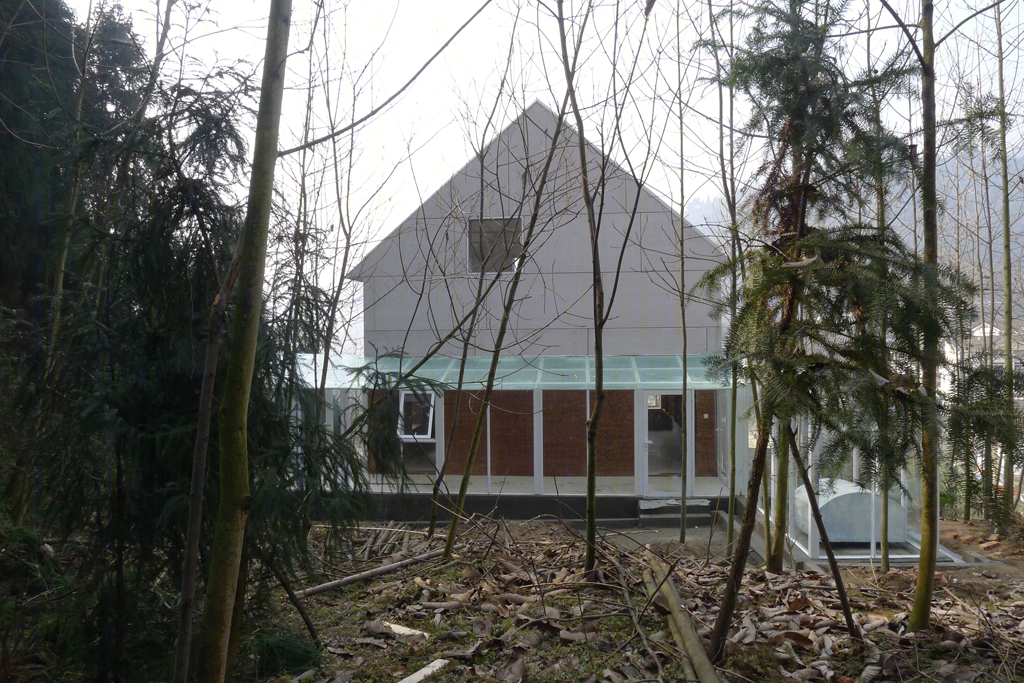

四川白水河保护区山地宣教中心实景图

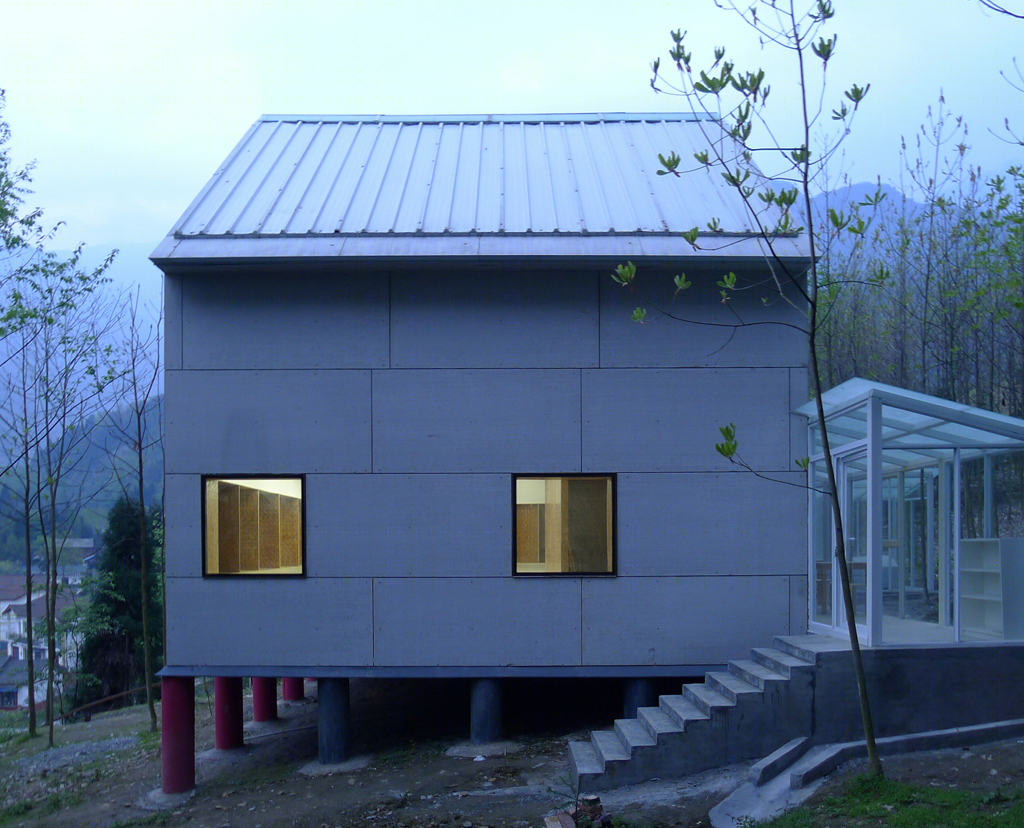

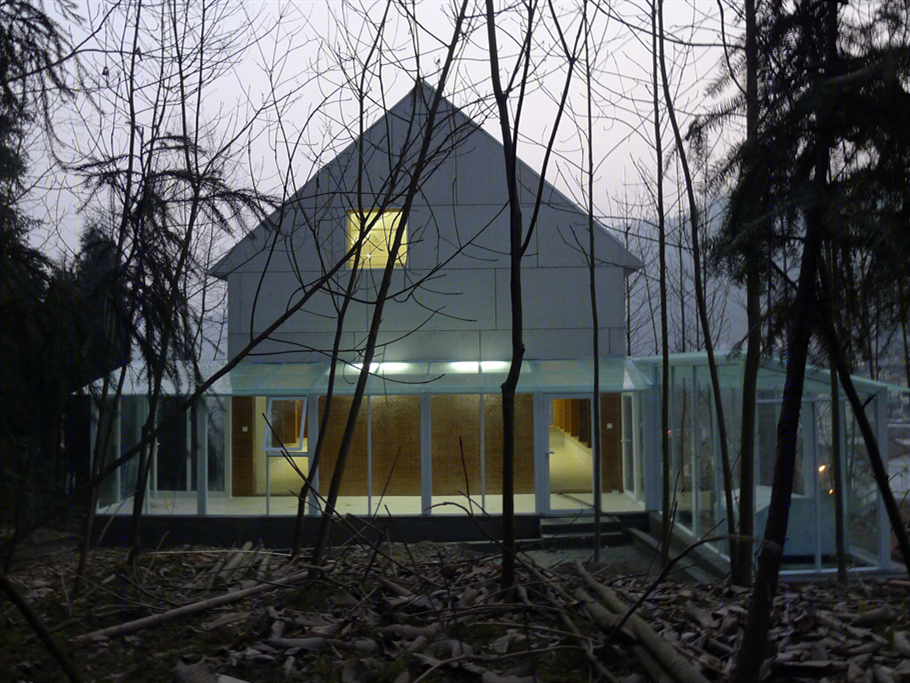

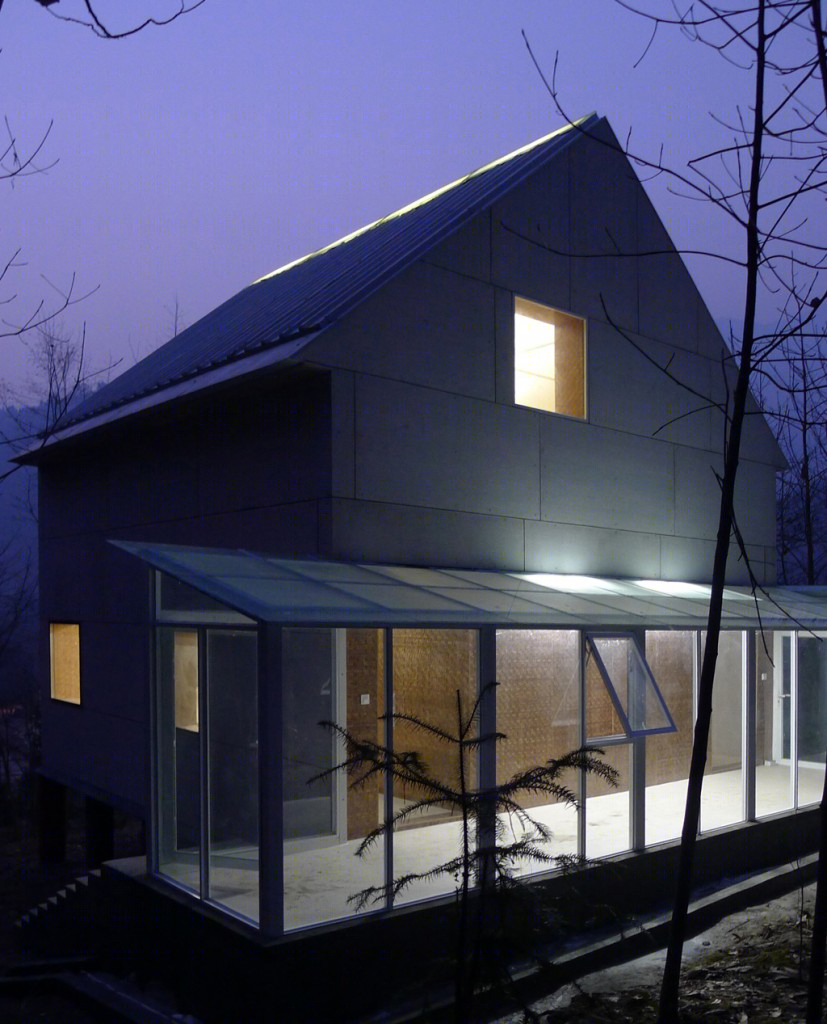

四川白水河保护区山地宣教中心夜景实景图

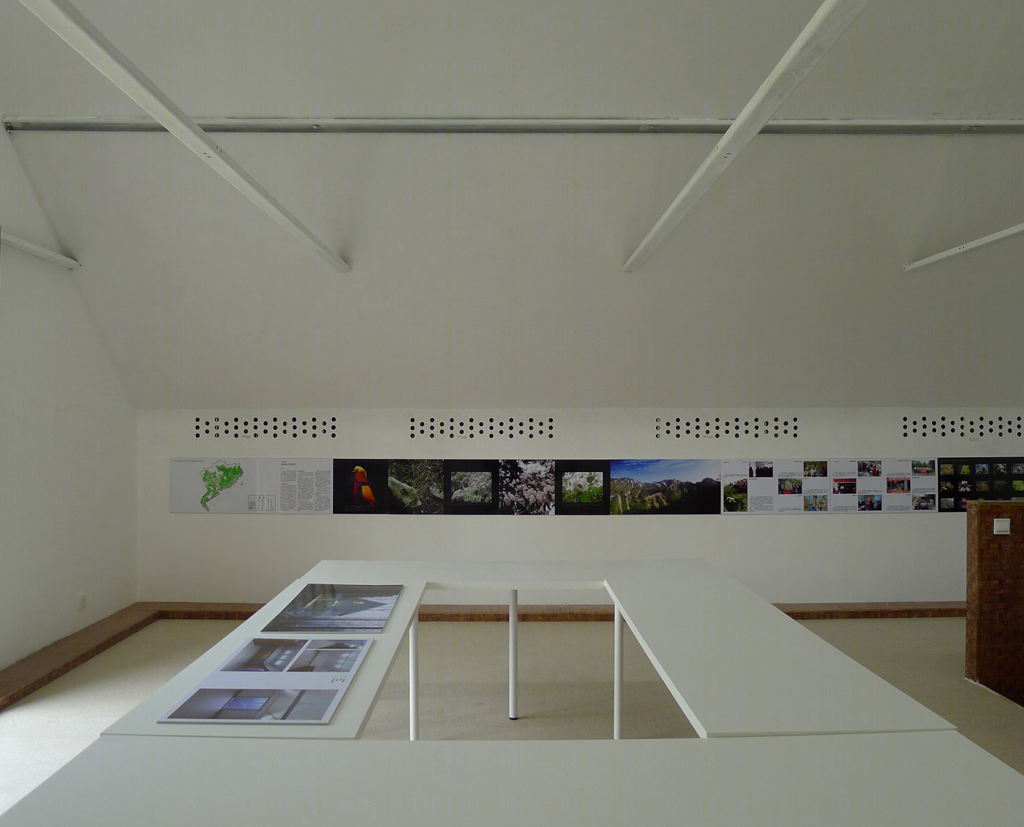

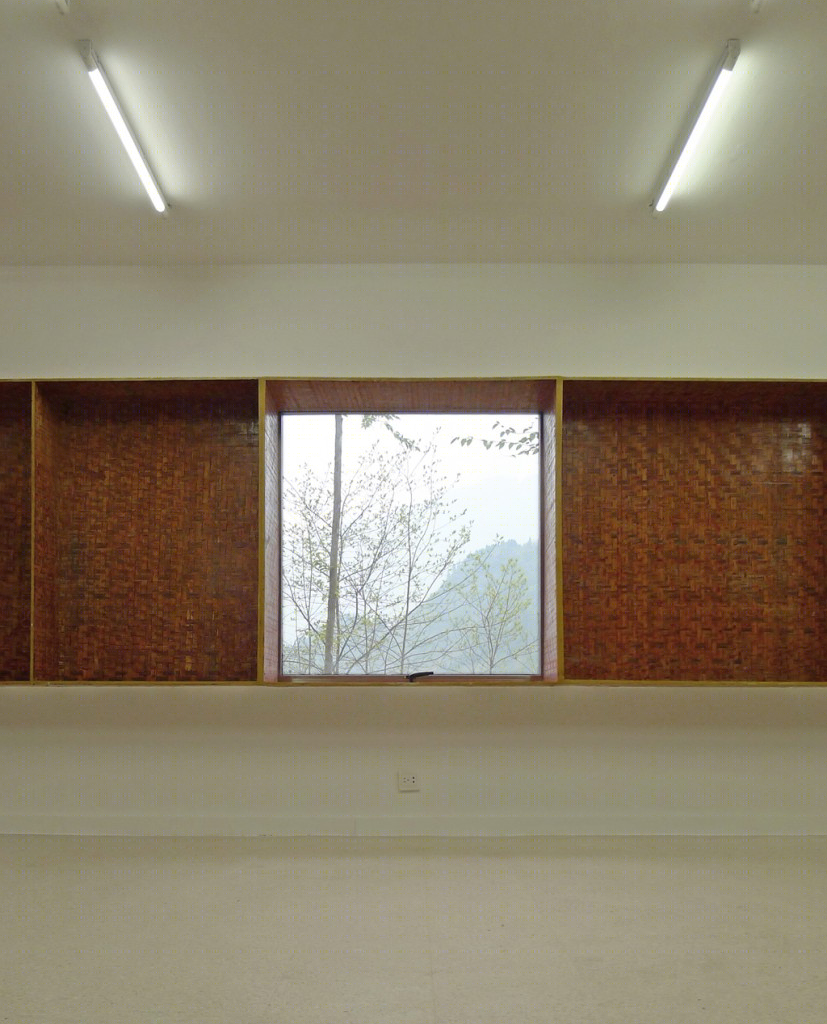

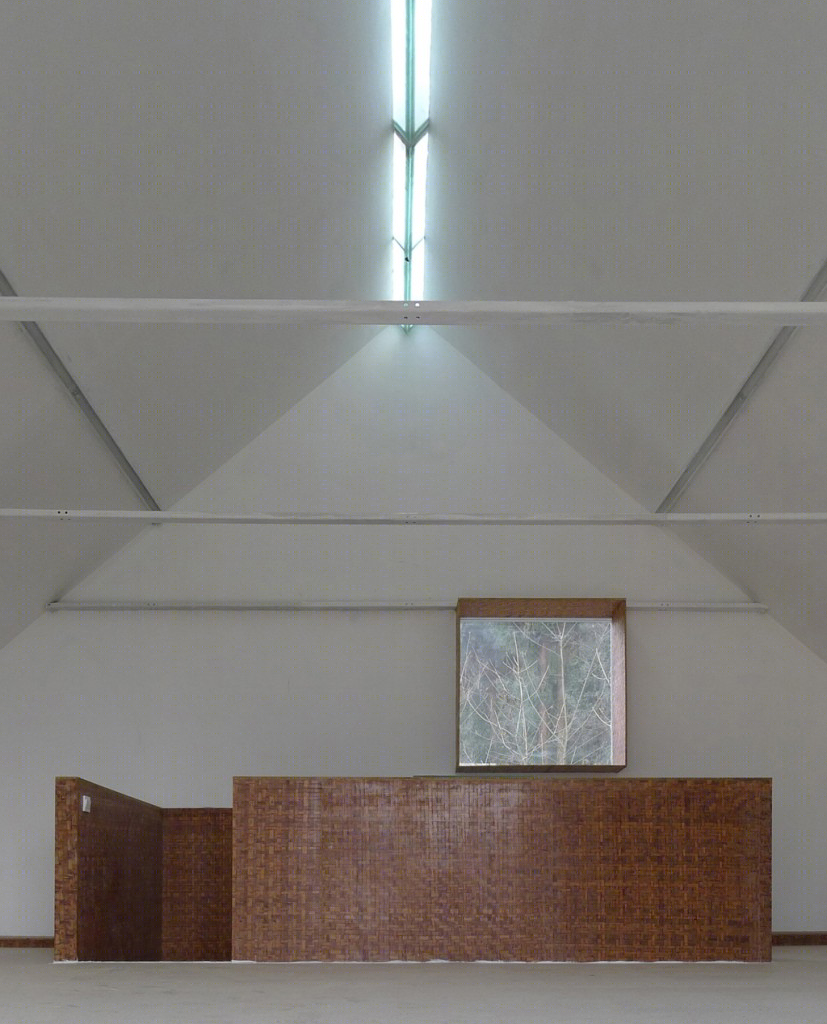

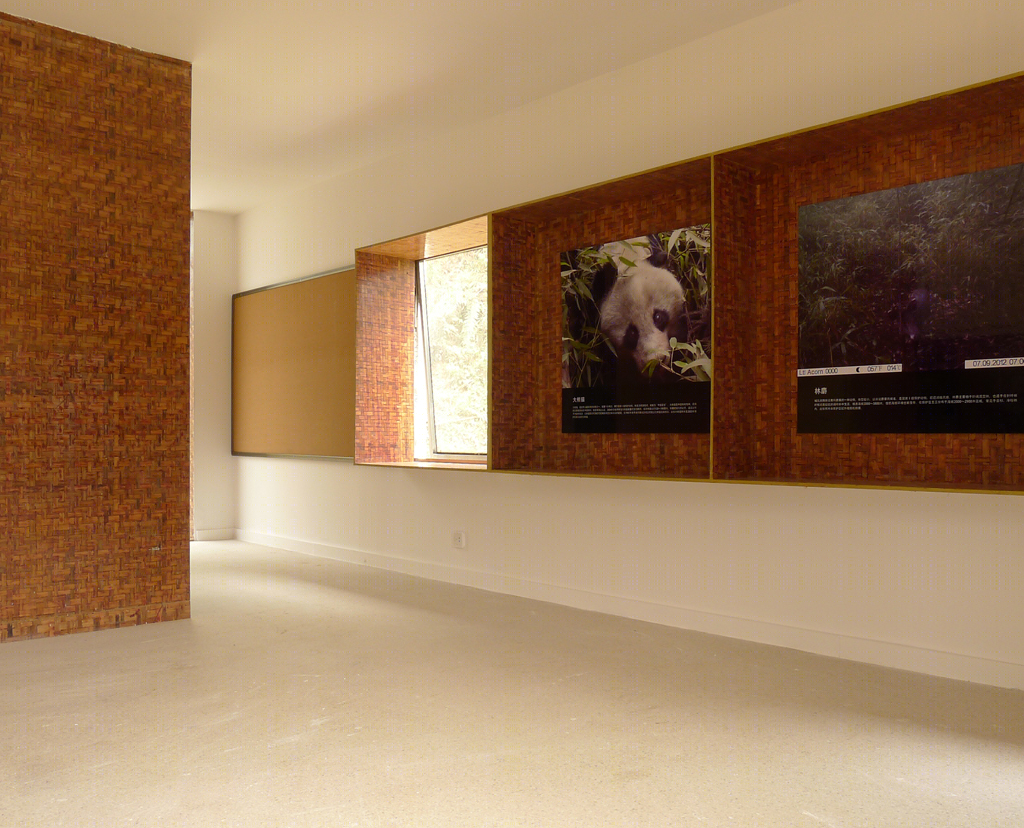

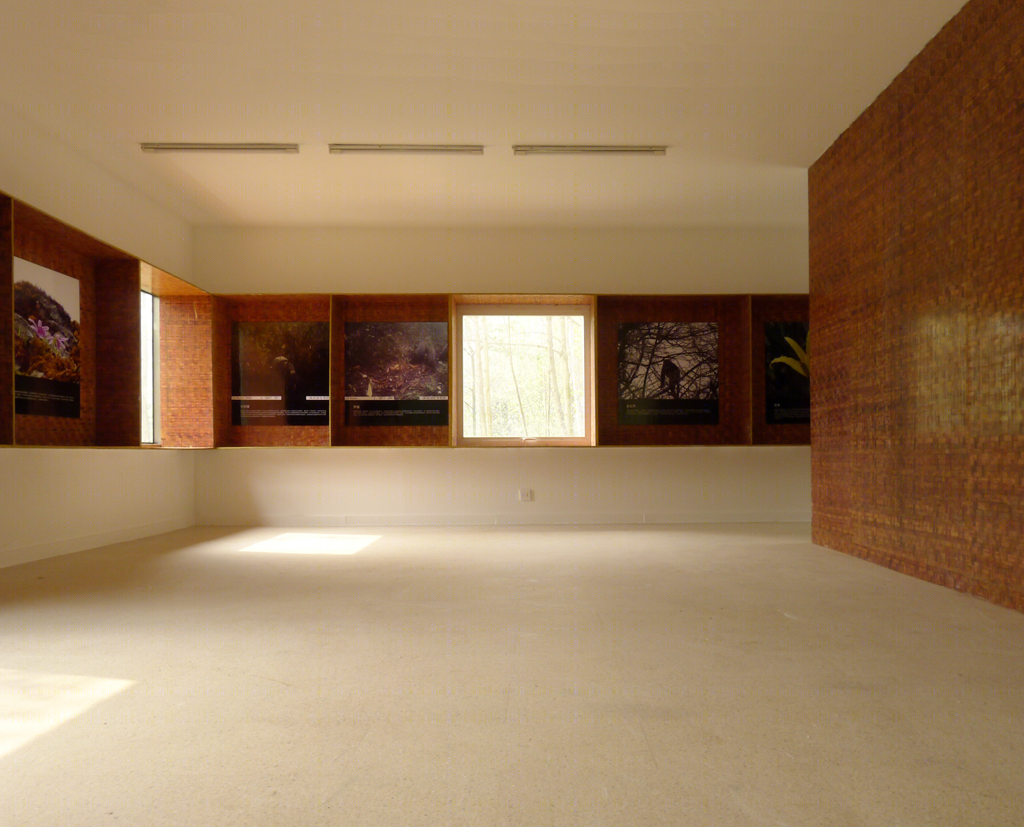

四川白水河保护区山地宣教中心室内实景图

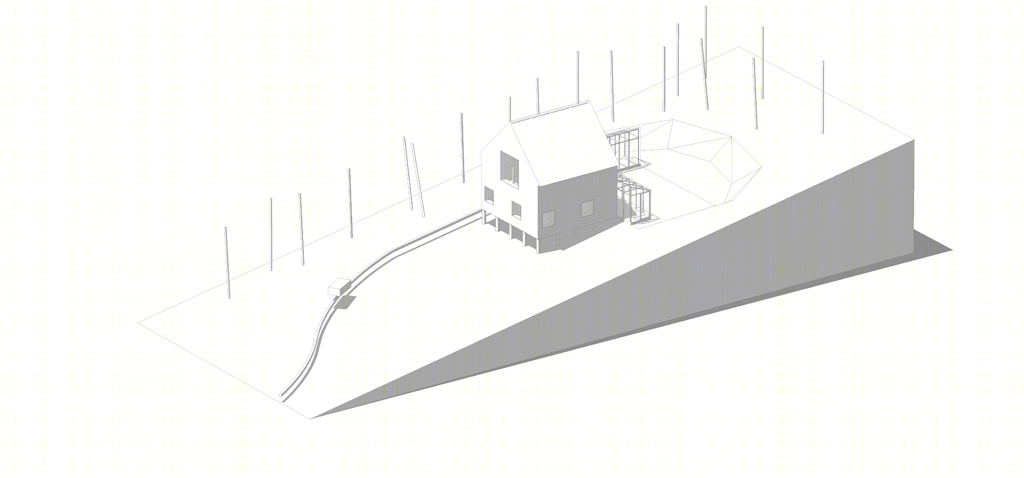

四川白水河保护区山地宣教中心模型图

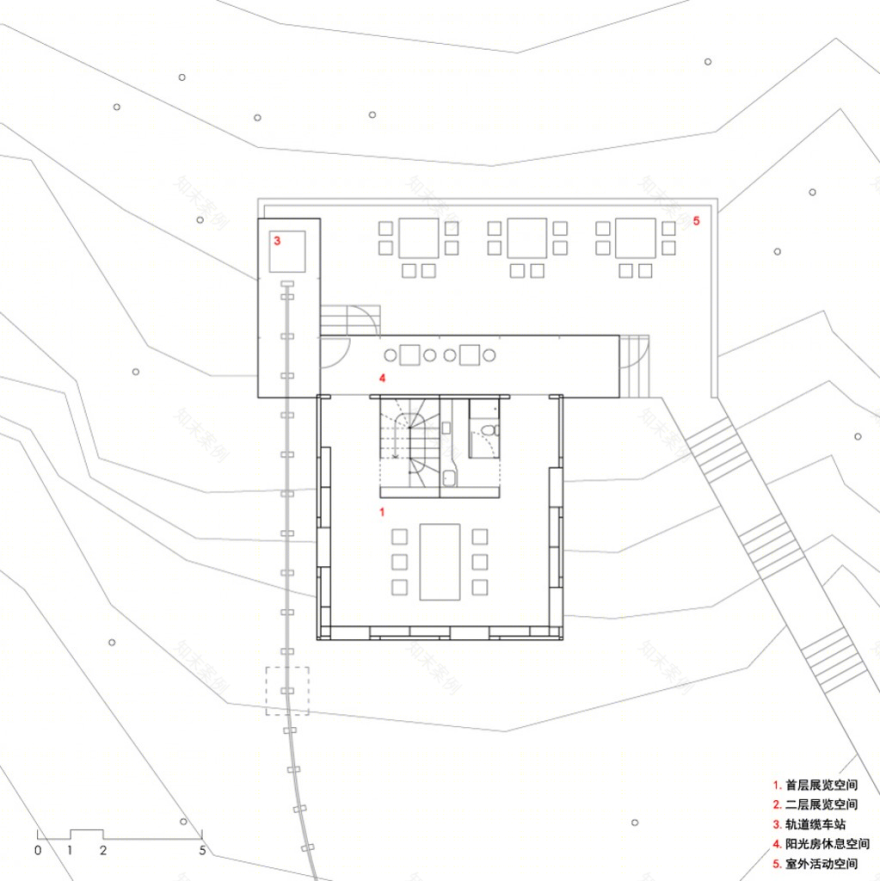

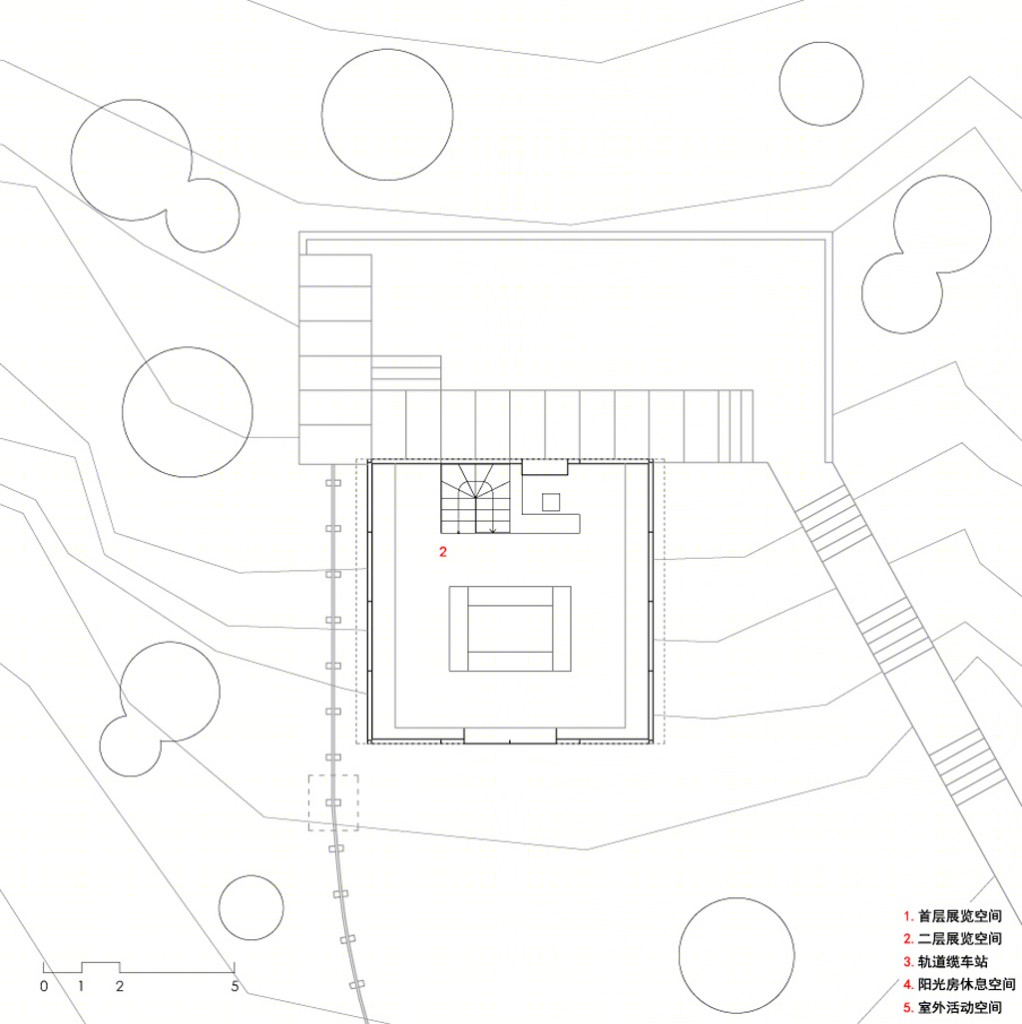

四川白水河保护区山地宣教中心平面图

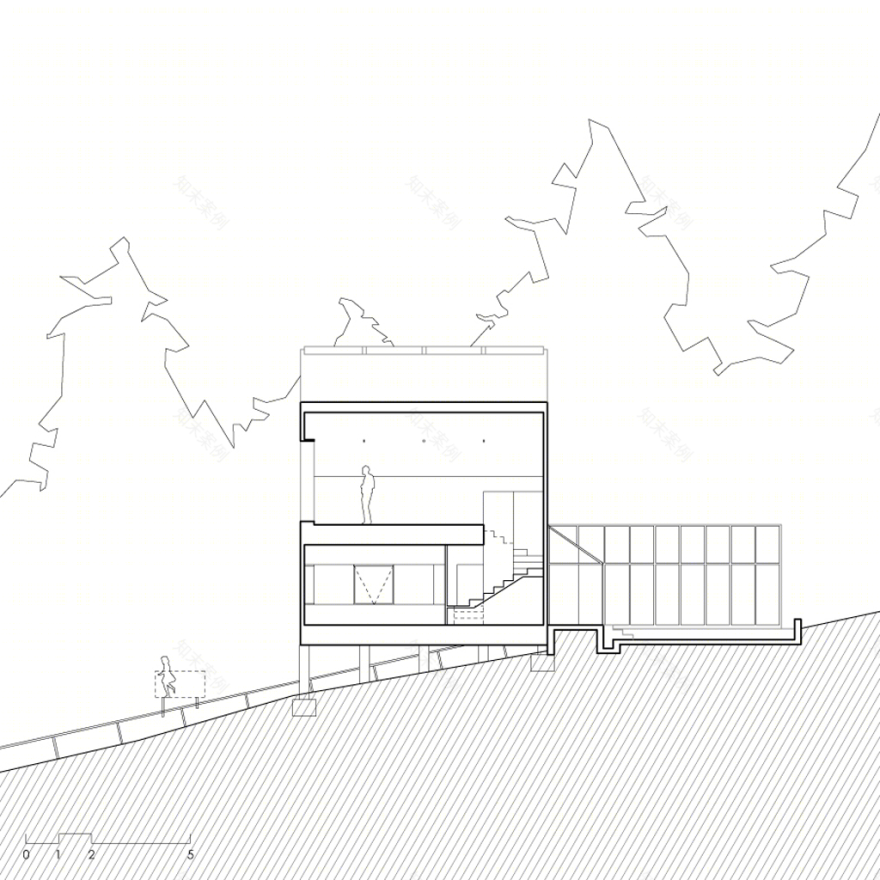

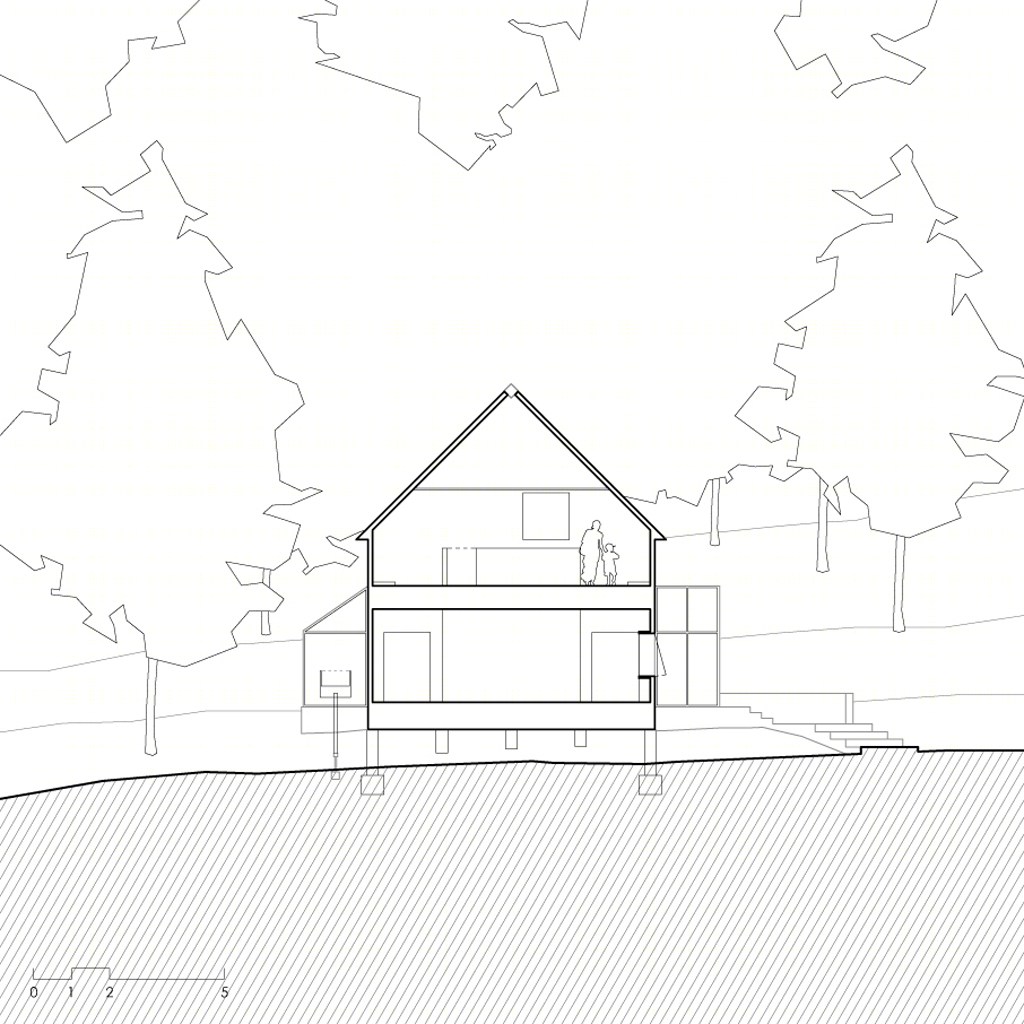

四川白水河保护区山地宣教中心剖面图
