成都如意桥

桥上空间概览

© 存在建筑

感谢

中筑华恺建筑设计

天桥坐落于成都市高新区天府二街临近剑南大道路口，华润凤凰城南侧。天桥跨越天府二街，主桥正对大源中央公园绿道。

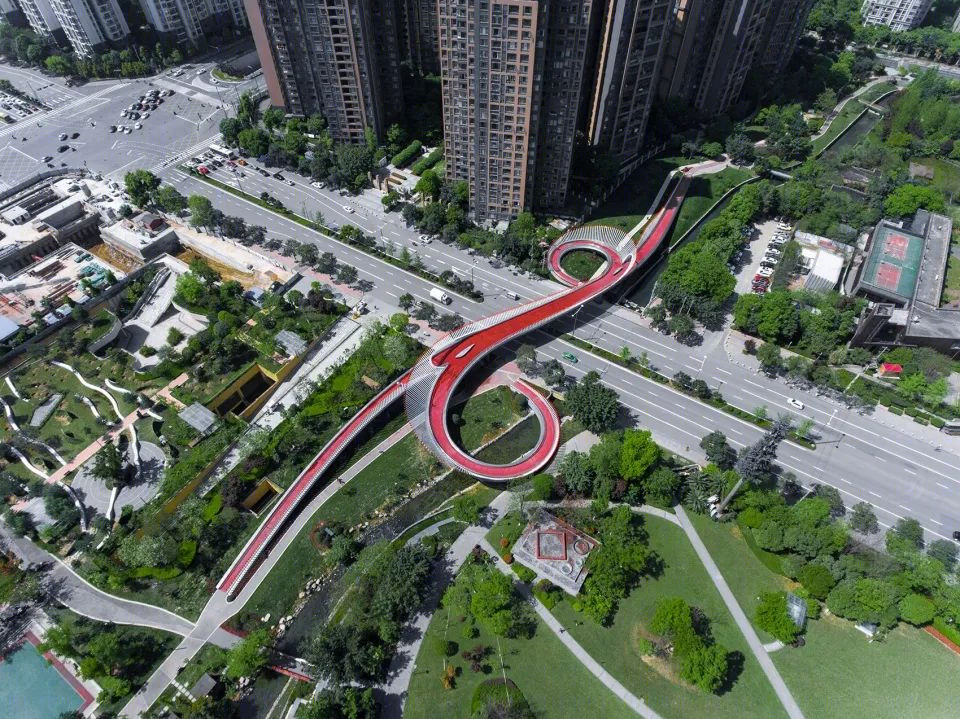

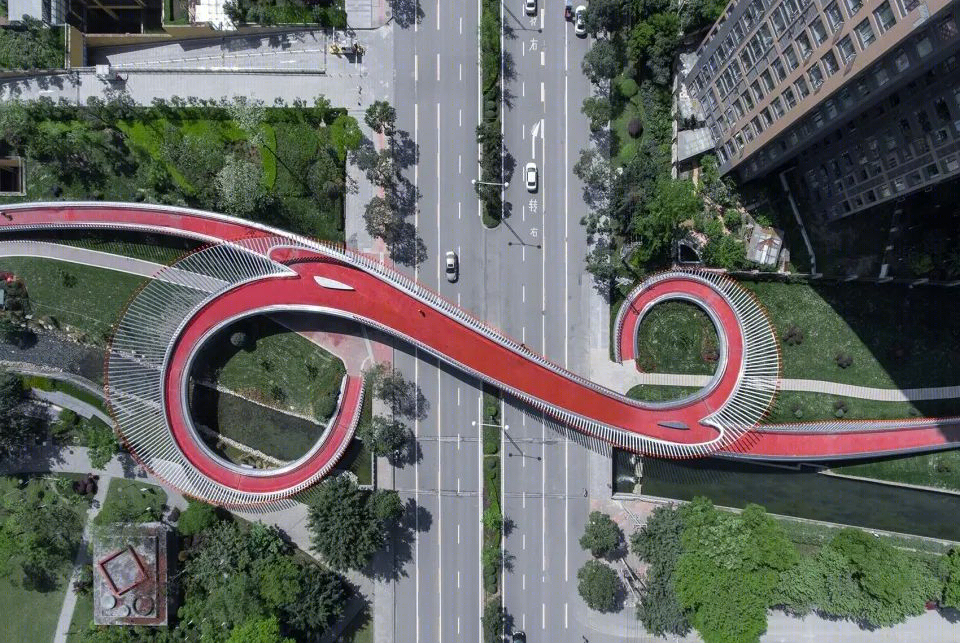

▼项目总览 © 存在建筑

方案名为“自然的箫声”，立面造型设计灵感来源于中国民族传统乐器“排箫”；形体的起伏和飘动，犹如音乐韵律的流动，清新而优雅，塑造出具有功能性的城市雕塑。 从空中观看，桥梁似一件“如意”镶嵌于城市之中，寓意万事顺利，吉祥如意。

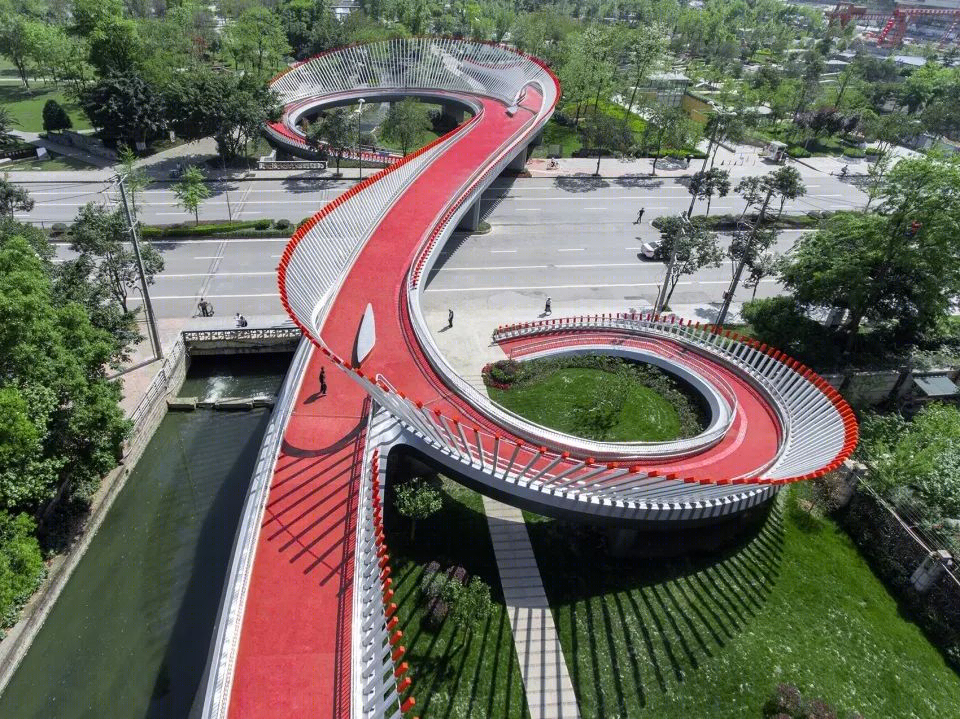

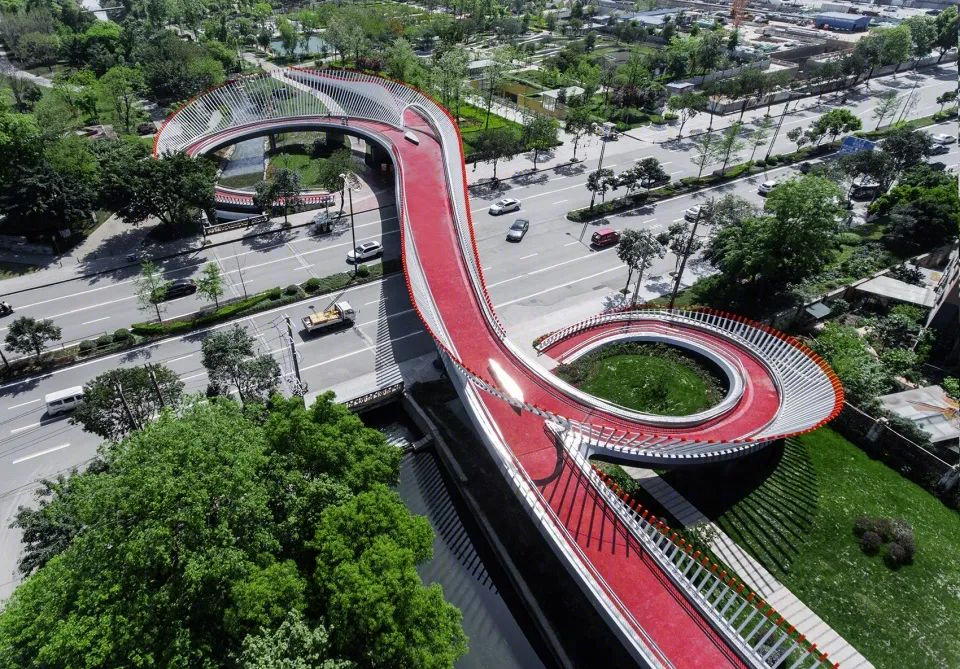

▼项目鸟瞰 © 存在建筑

天桥主桥2跨跨过天府二街，人行道边设置1:4~1:12的螺旋梯道，方便行人过街，为连接街道两侧绿道，主桥两端设置1:12的推行坡道。桥梁连接了南侧大源公园与北侧城市空间及绿地，人行步道及自行车绿道得以连接和延续。 天桥在平面上为分3条线布置，A线从大源中央公园起坡，跨天府二街，在北侧绿道内落地。

▼桥梁连接了公园与城市空间及绿地 © 存在建筑

▼人行步道及自行车绿道得以连接和延续 © 存在建筑

A线全长213m，桥面两侧各预留0.55m宽度，安装栏杆及灯杆，分联墩处局部加宽，桥梁分3联布置：第一联跨径布置2×8.5+4×10m=57m，连续混凝土空心板，梁高0.6m，通行净宽2.48~4.24m；第二联跨径布置15+21+21+16m=73m，连续钢箱梁，梁高1.1m，通行净宽5.23~9.23m；第三联跨径布置5×10m=50m，连续混凝土空心板，梁高0.6m，通行净宽2.82~3.73m。

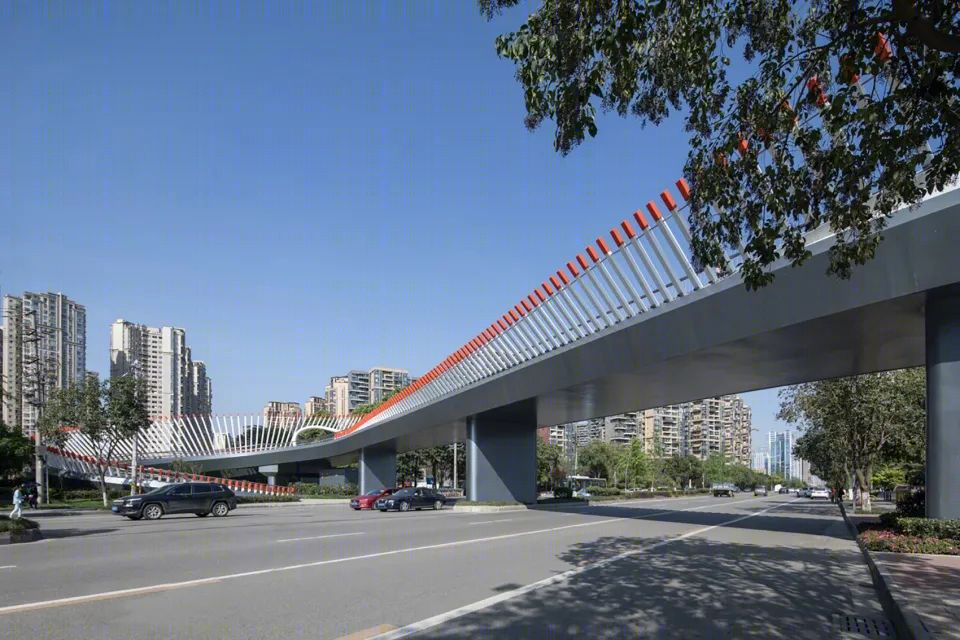

▼由道路看A线 © 存在建筑

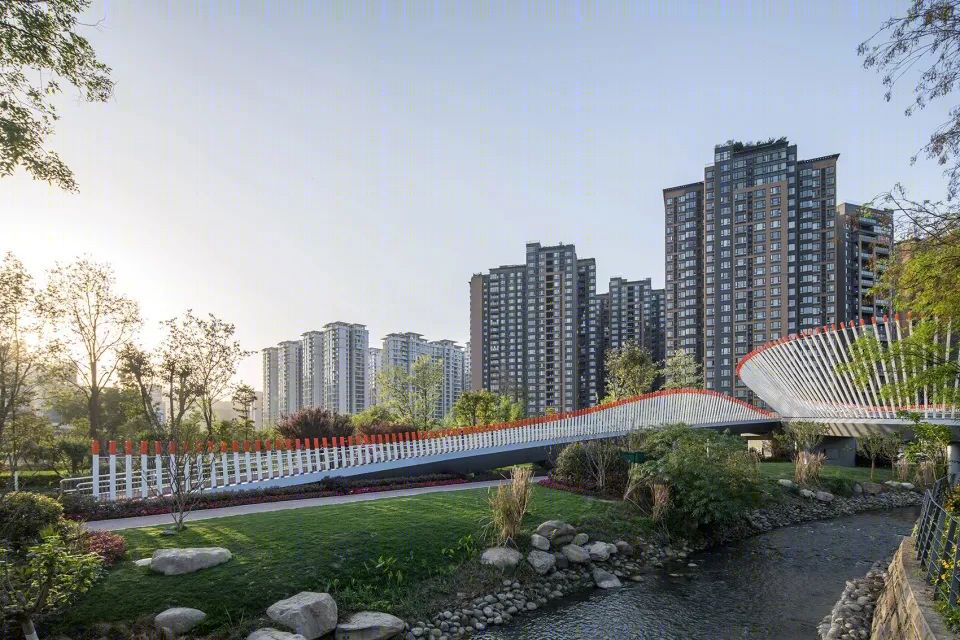

▼由公园看A线 © 存在建筑

B线从大源中央公园起坡接A线天桥第二联，合入A线天桥。B线全长76m，采用钢筋混凝土连续空心板，桥面两侧各预留0.55m宽度，安装栏杆及灯杆，桥梁分2联布置：第一联跨径布置12+9m=21m，梁高0.6m，第二联跨径布置9.5+13+12+12m=46.5m，梁高0.6m，通行净宽2.7~4.49m。

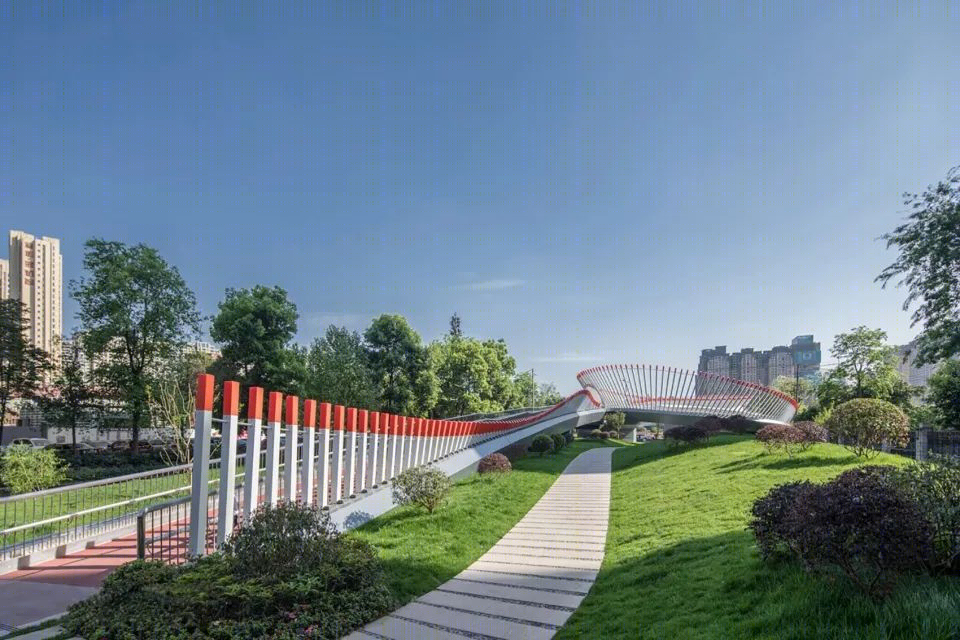

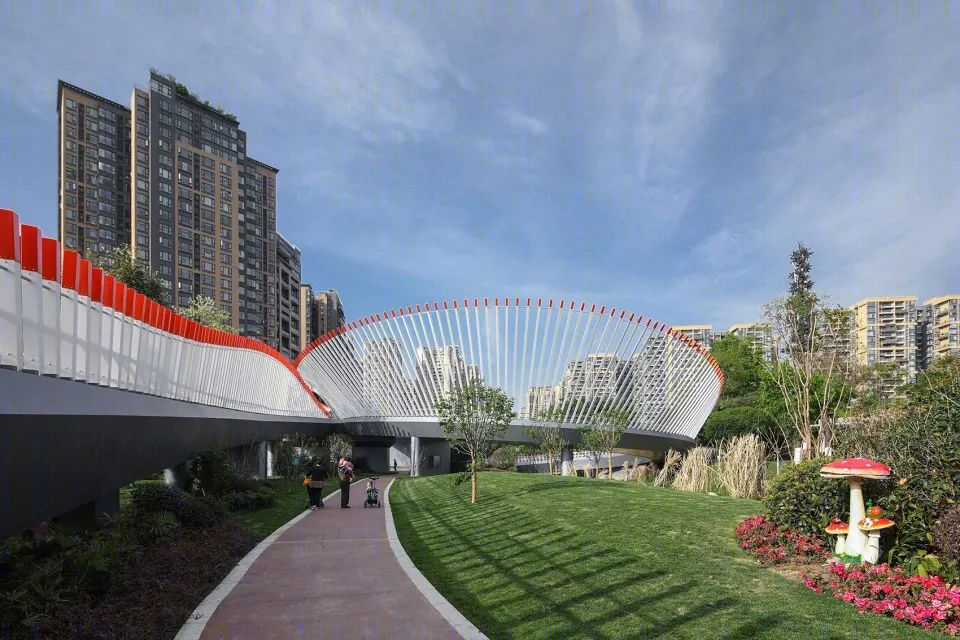

▼由公园看B线 © 存在建筑

▼由公园看C线 © 存在建筑

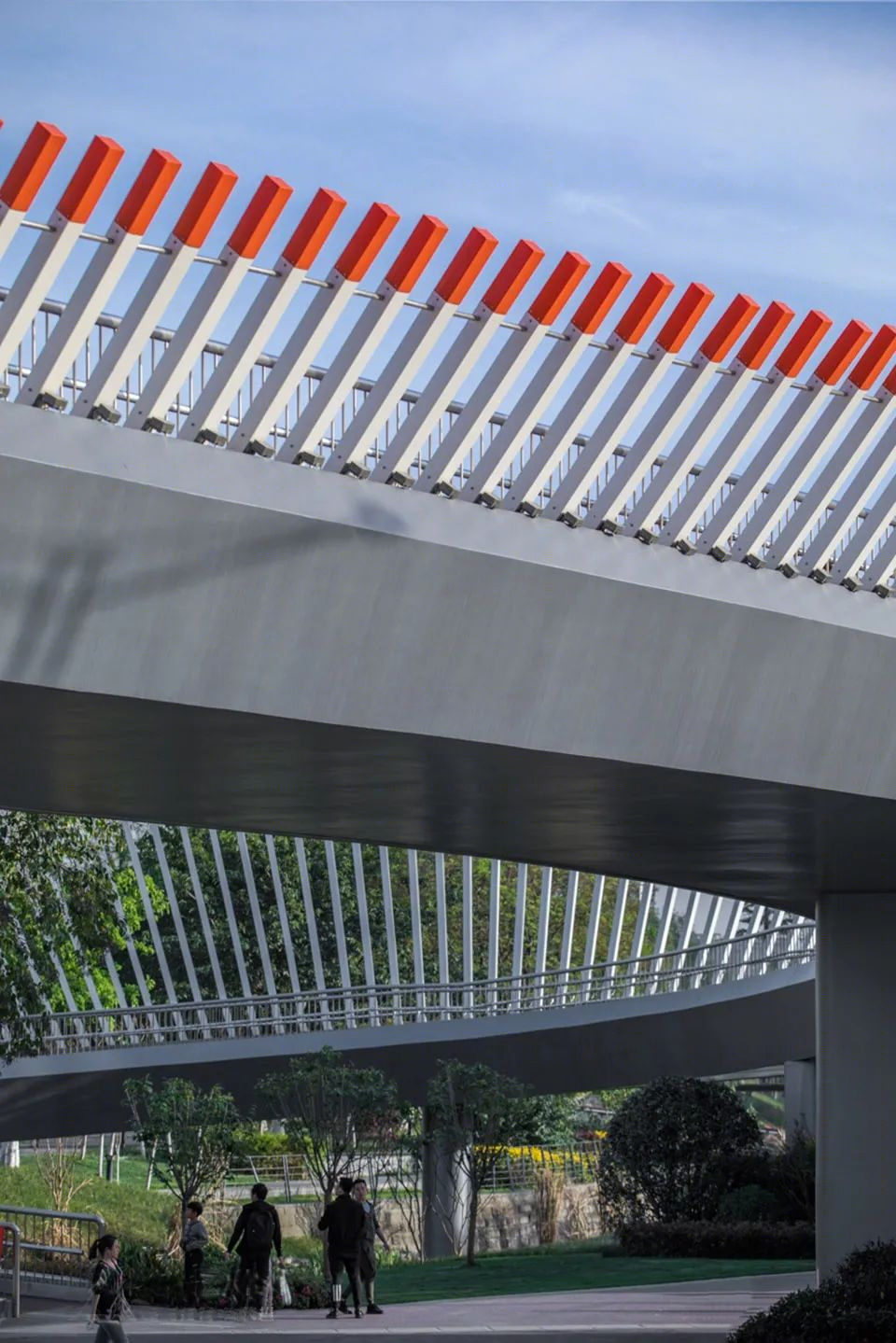

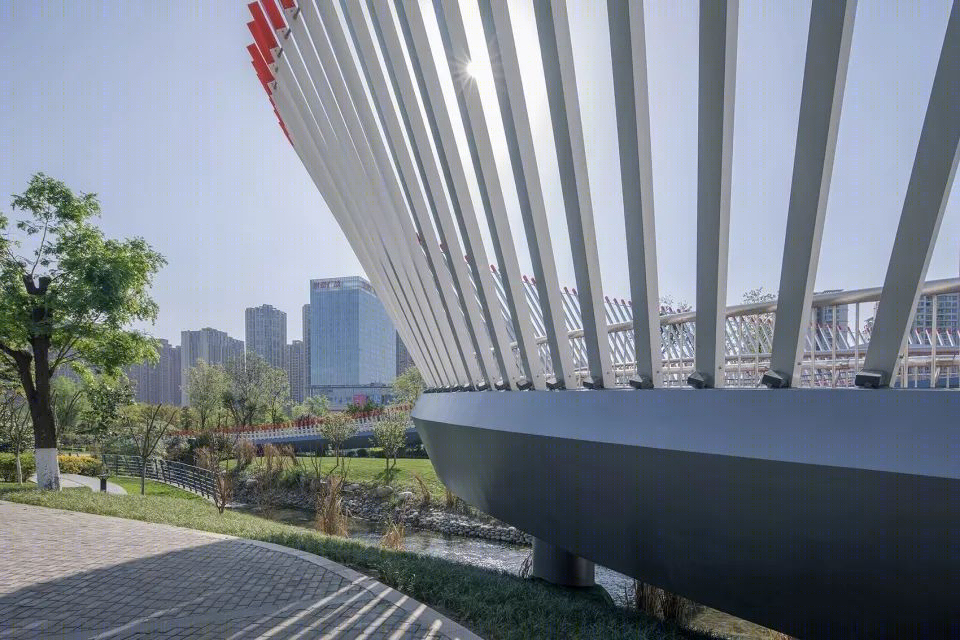

▼桥下空间 © 存在建筑

C线从天府二街北侧人行绿带内起坡接A线天桥第三联，合入A线天桥。C线全长42m，桥面两侧各预留0.55m宽度，安装栏杆及灯杆，桥梁分1联布置：采用钢筋混凝土连续空心板，跨径布置为3×10m=30m，梁高0.6m，通行净宽2.36~3.15m。

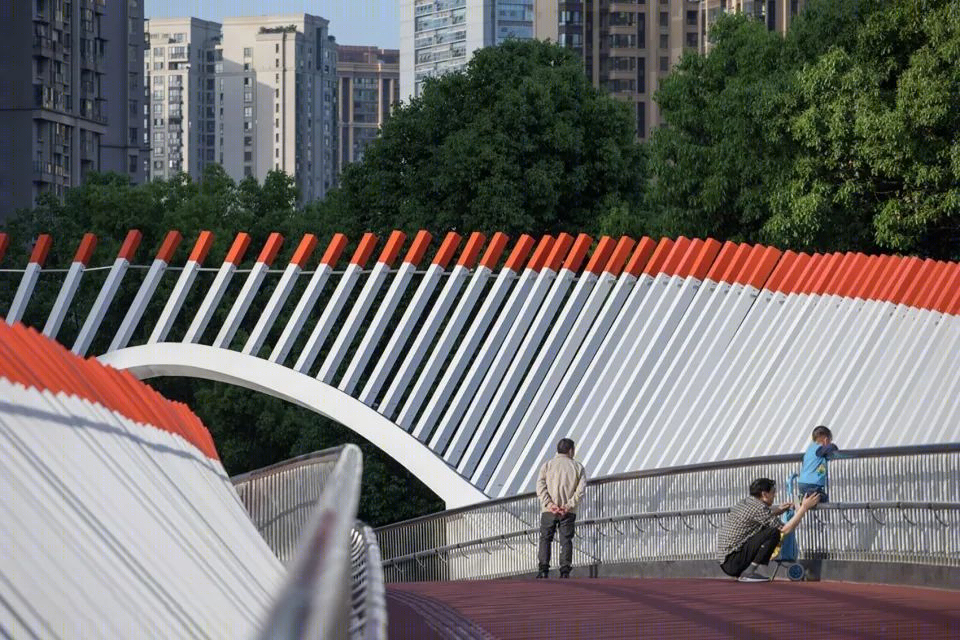

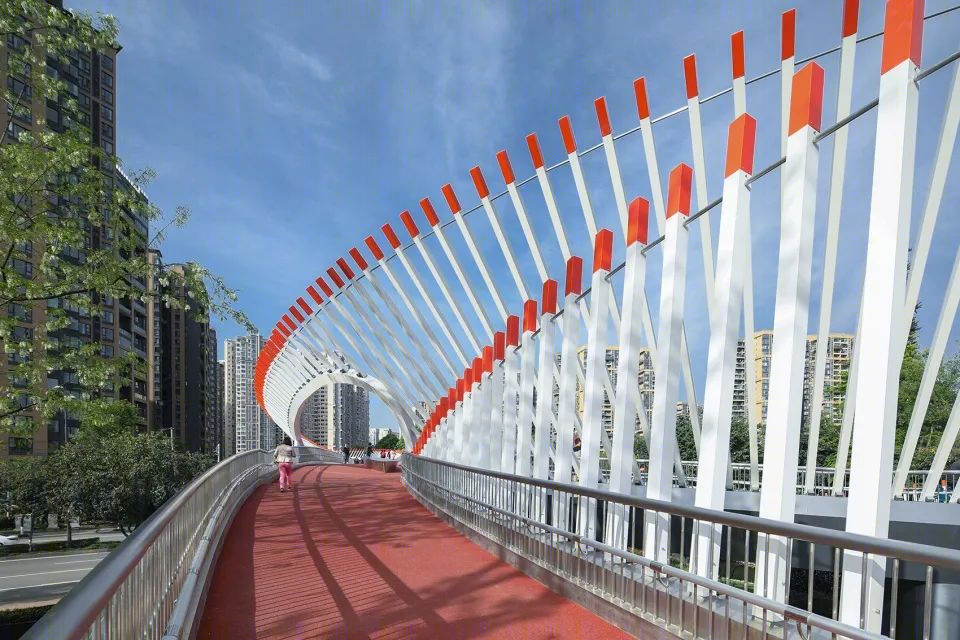

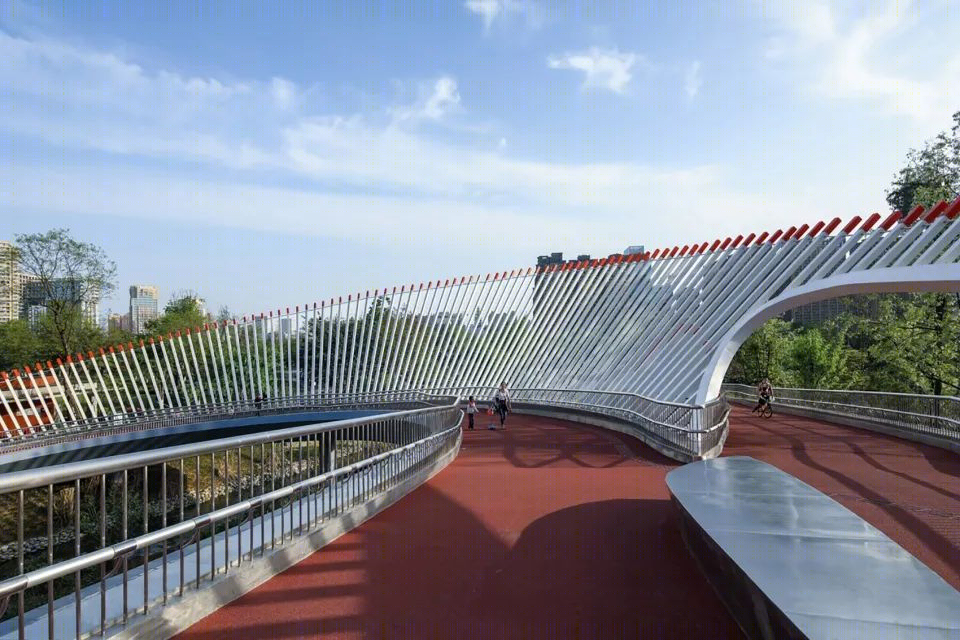

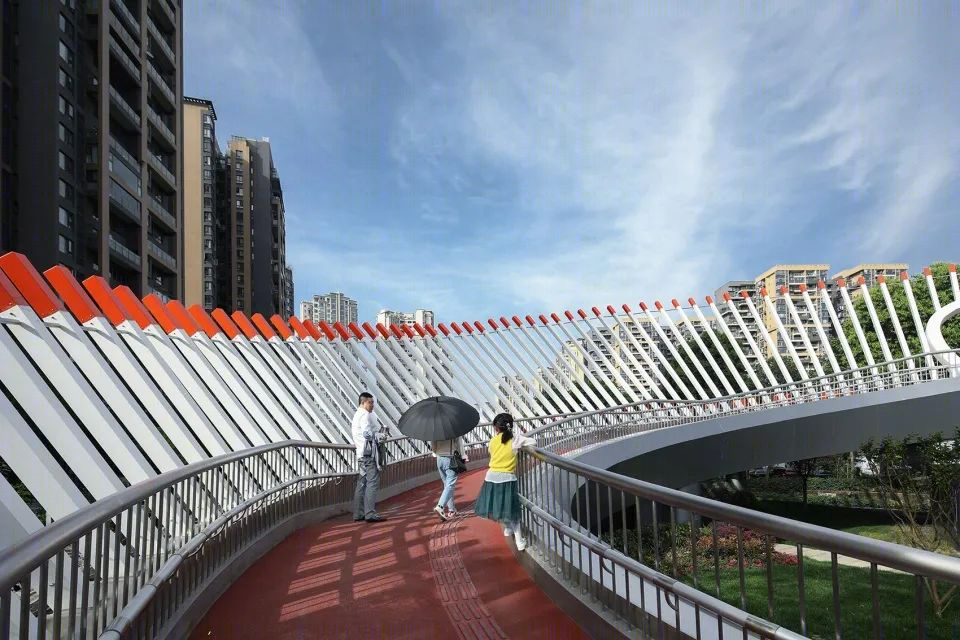

▼桥上空间概览 © 存在建筑

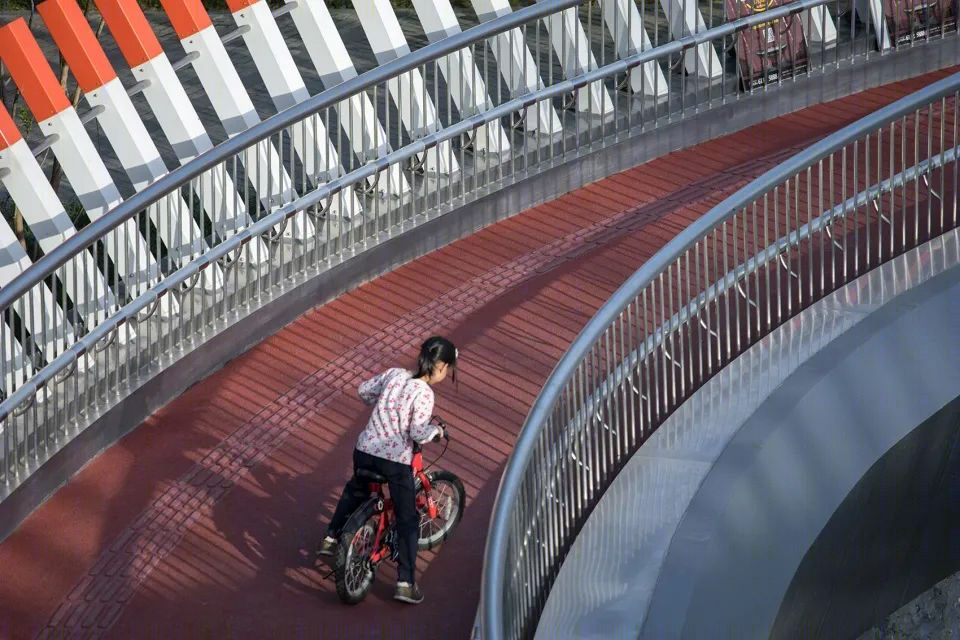

▼全程无障碍，方便行人过街 © 存在建筑

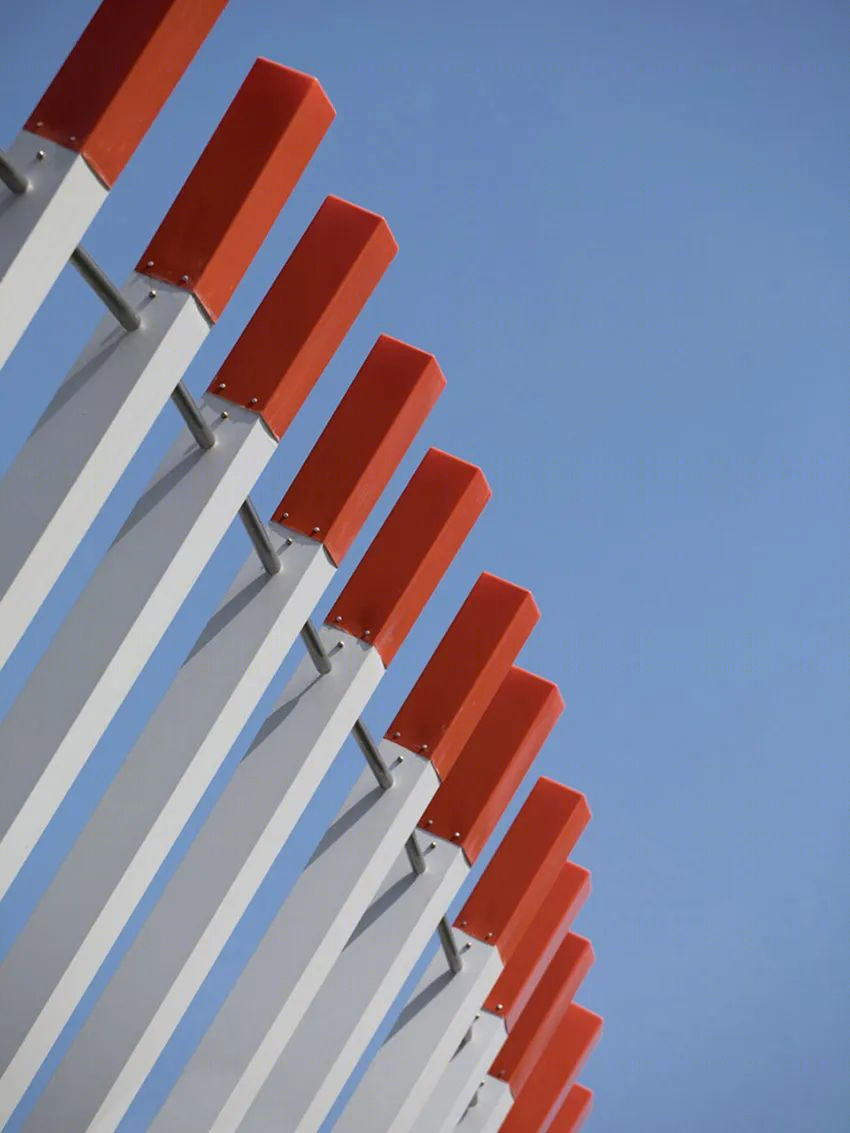

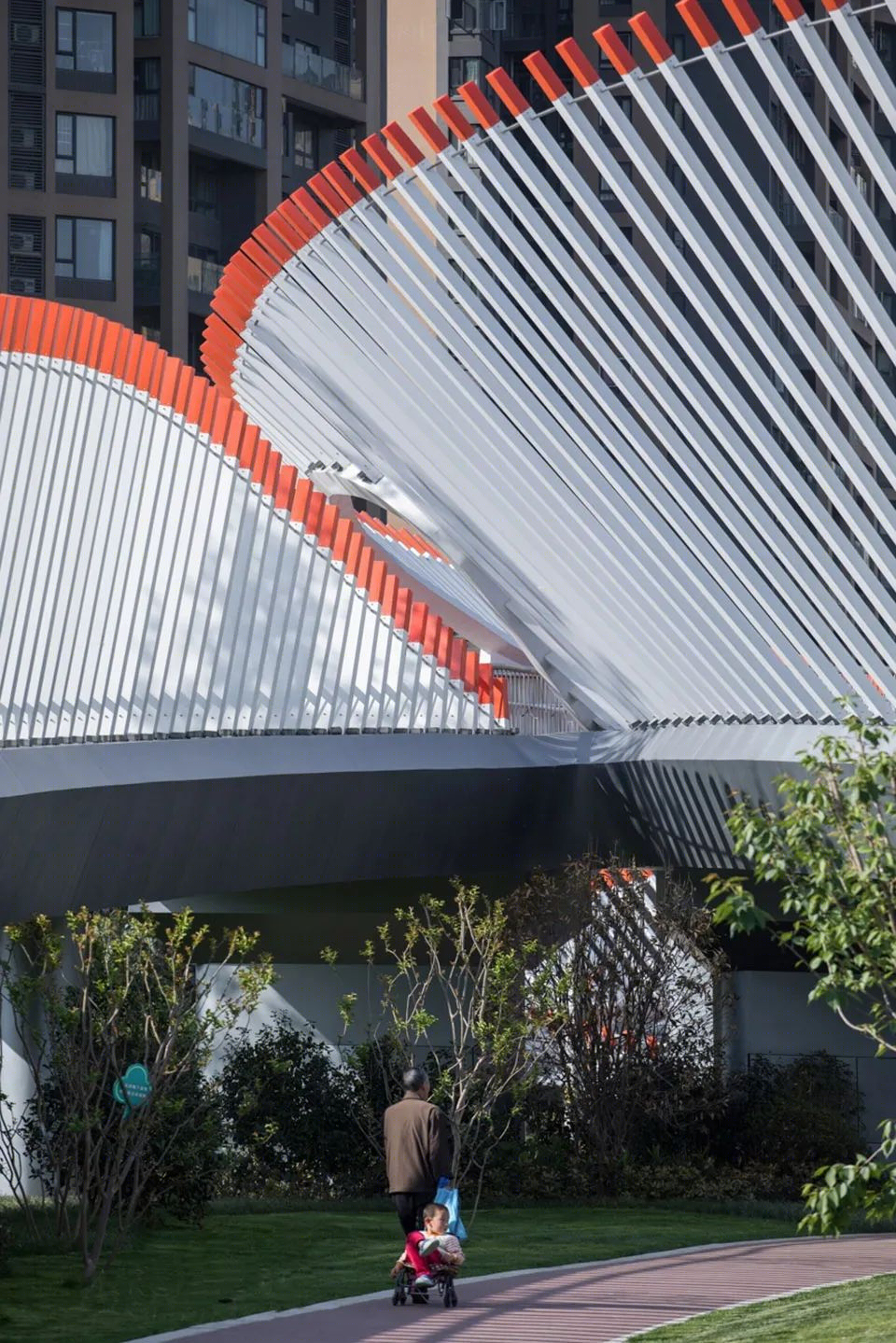

▼项目细部 © 存在建筑

天桥全长331m，桥台接U型槽。天桥跨天府二街部分设置双向1%纵坡，坡向道路两侧，排水横坡为双向1%。根据天桥使用功能需求，按非机动车推行要求设定，设置无障碍通行坡道。天桥坡道坡度为7%~15%，排水横坡为双向1%。2016年5月此桥从属于“成都高新区重大景观提升工程”被多家媒体报道，正式命名为“如意桥”。2018年2月项目建成，以“成都高新区绿道标志性节点”再度为多家媒体集中报道。

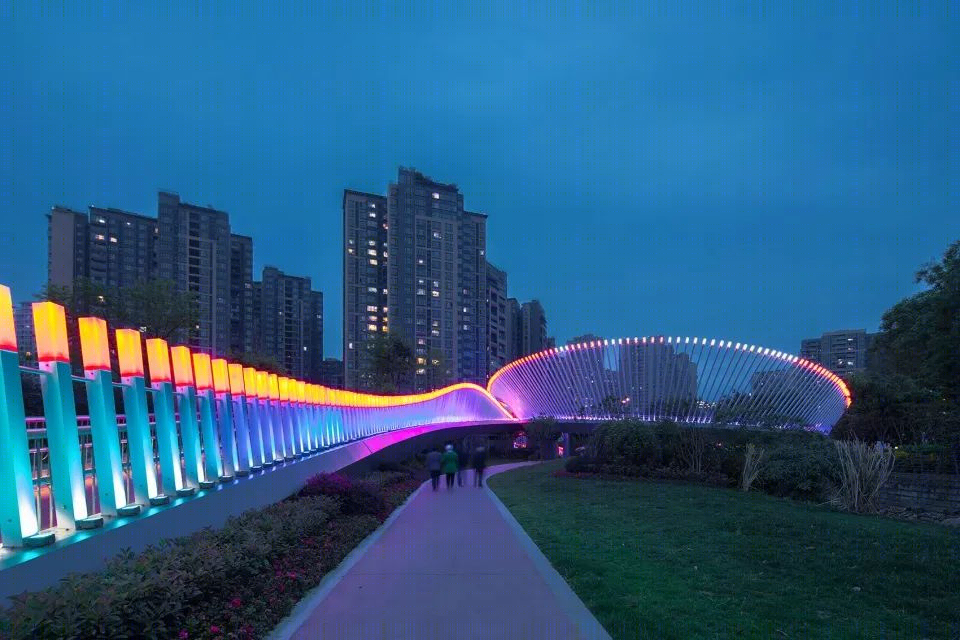

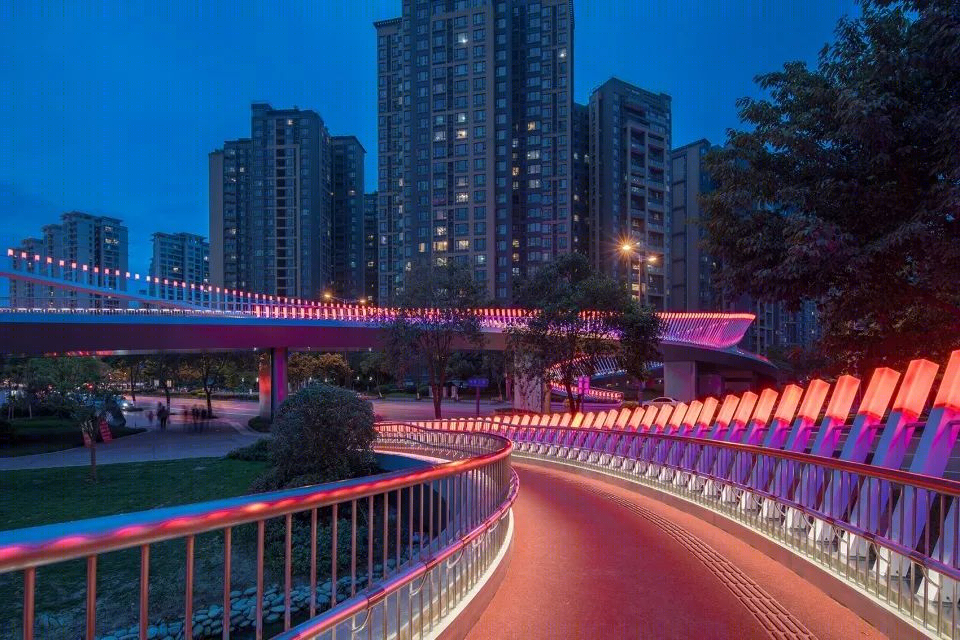

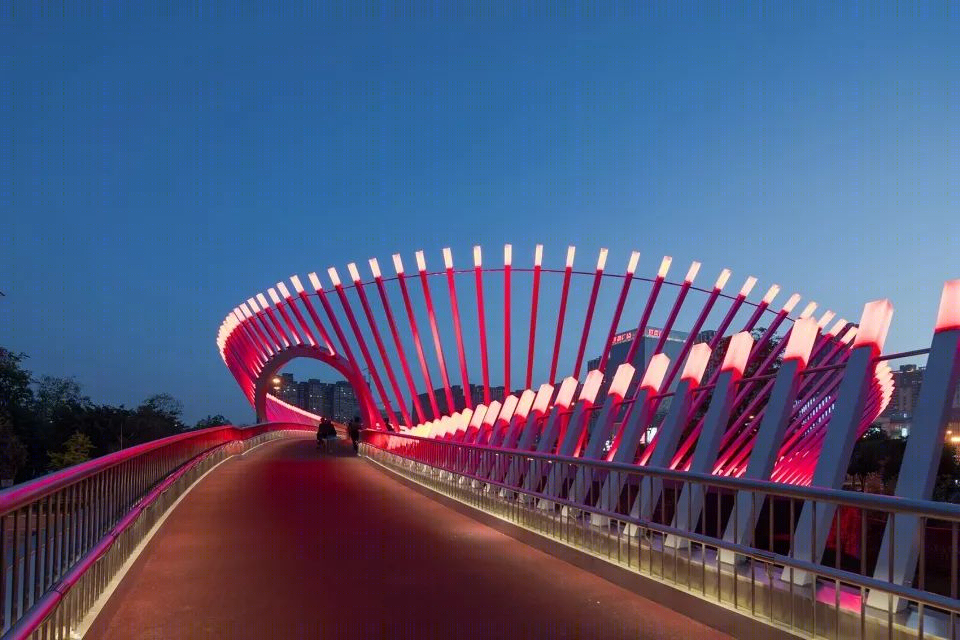

▼夜景 © 存在建筑

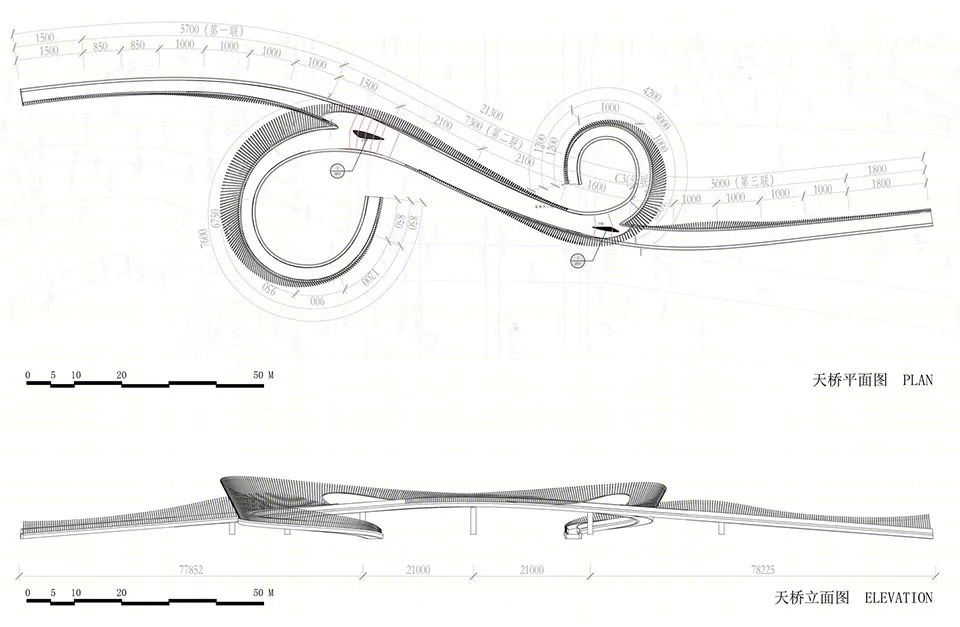

▼平面图&立面图 © 中筑华恺建筑设计

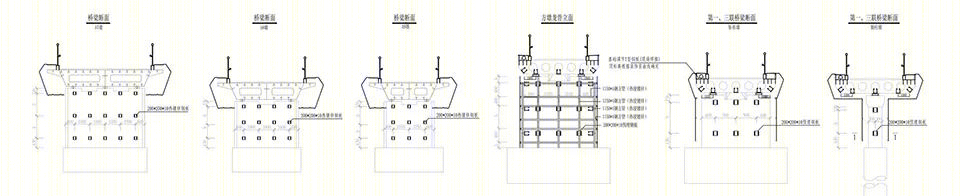

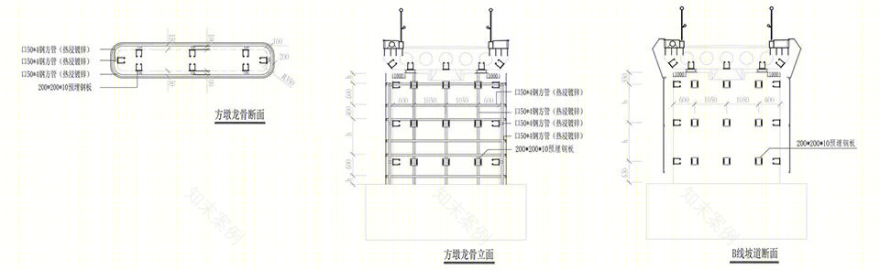

▼节点大样 © 中筑华恺建筑设计

项目名称：成都如意桥

项目地址：成都市高新区天府二街大源中央公园

建筑设计: 中筑华恺建筑设计

合作方：西南市政院

主创及设计团队：

主创建筑师：张珂

设计团队：陈帆、刘佳、甄文杰、叶皓川、范斌、曹秩溥

面积: 1151 m²

项目年份: 2018

摄影师: 存在建筑

厂家: Cree, Mean Well

客户：成都高新投资集团有限公司
