莺脰湖内湖小茶室丨中国苏州

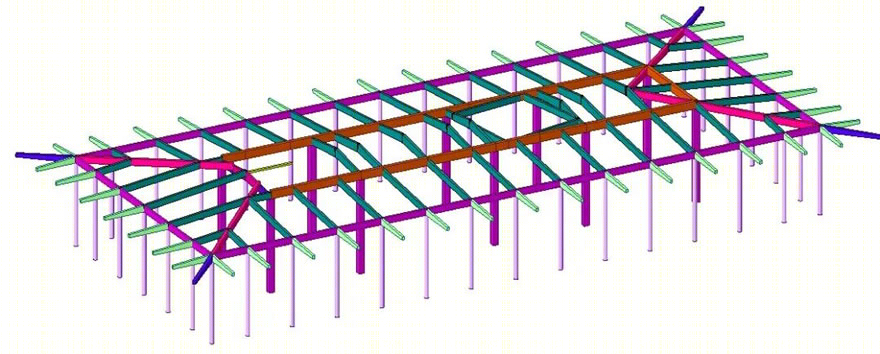

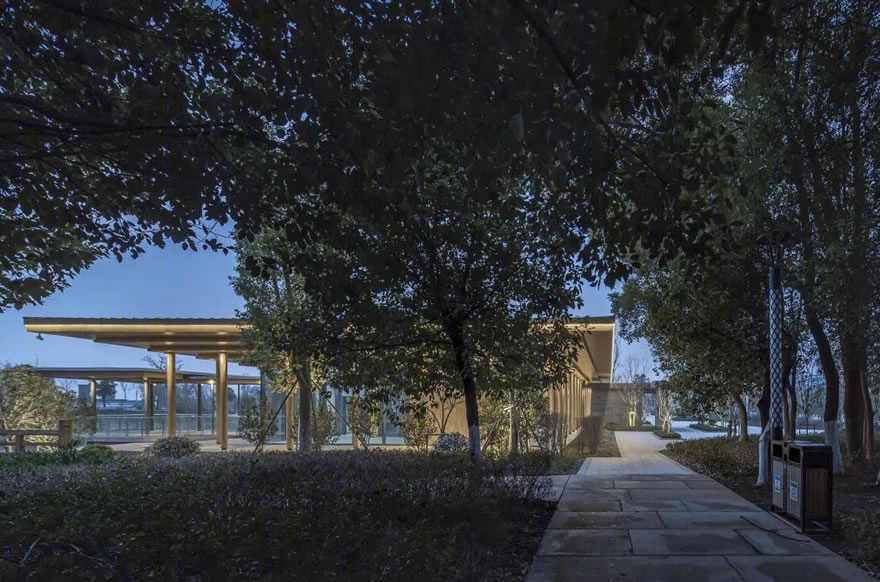

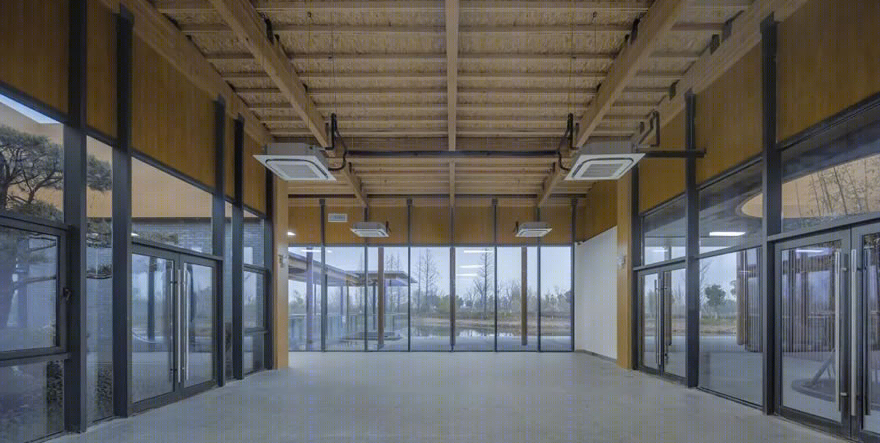

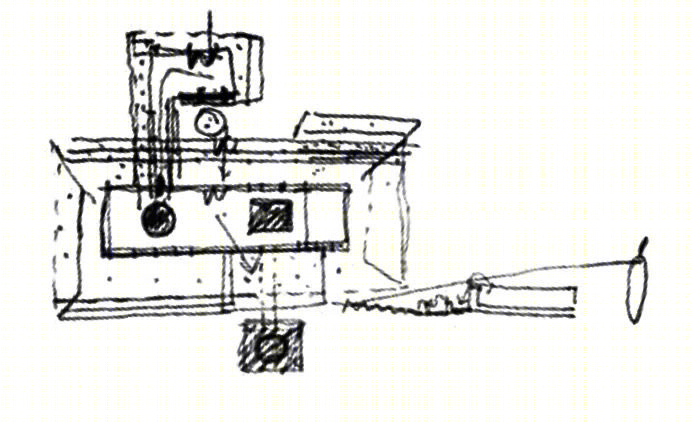

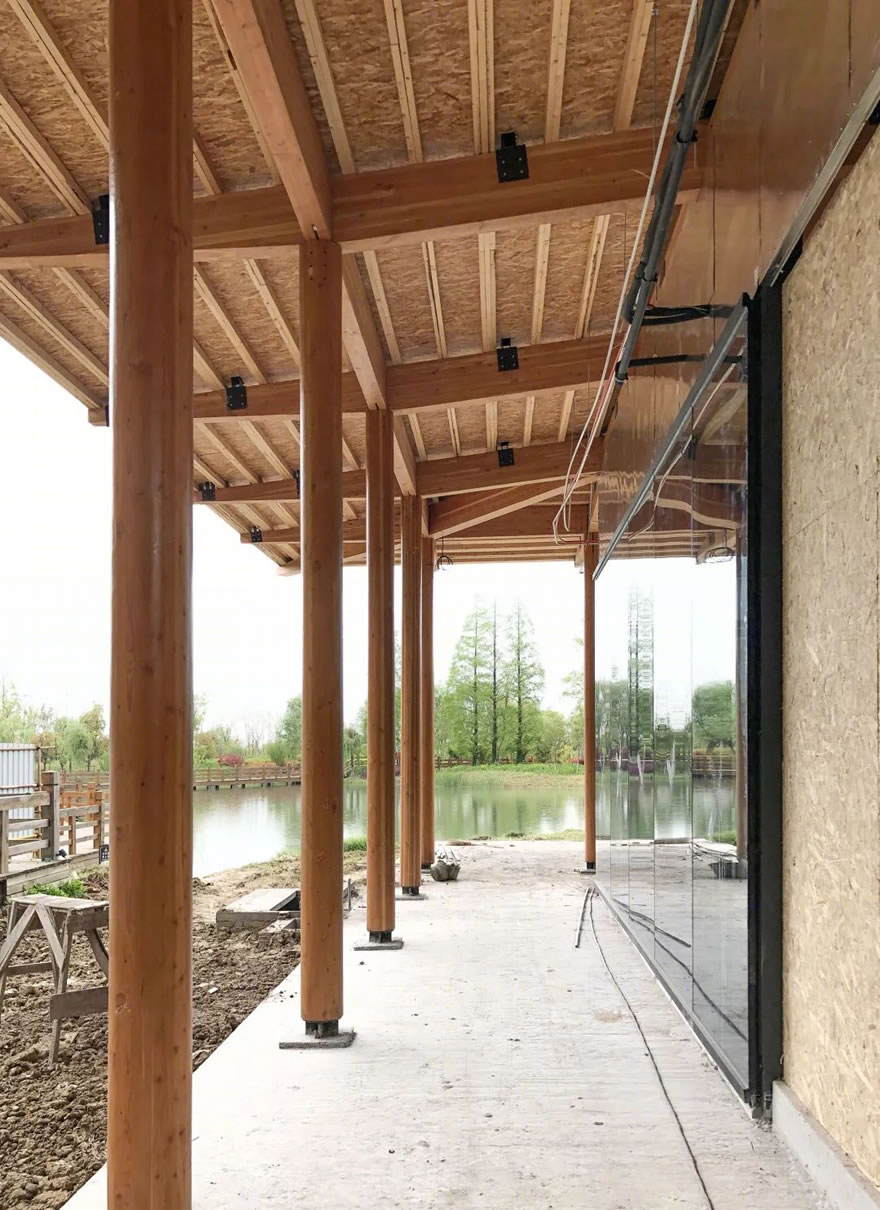

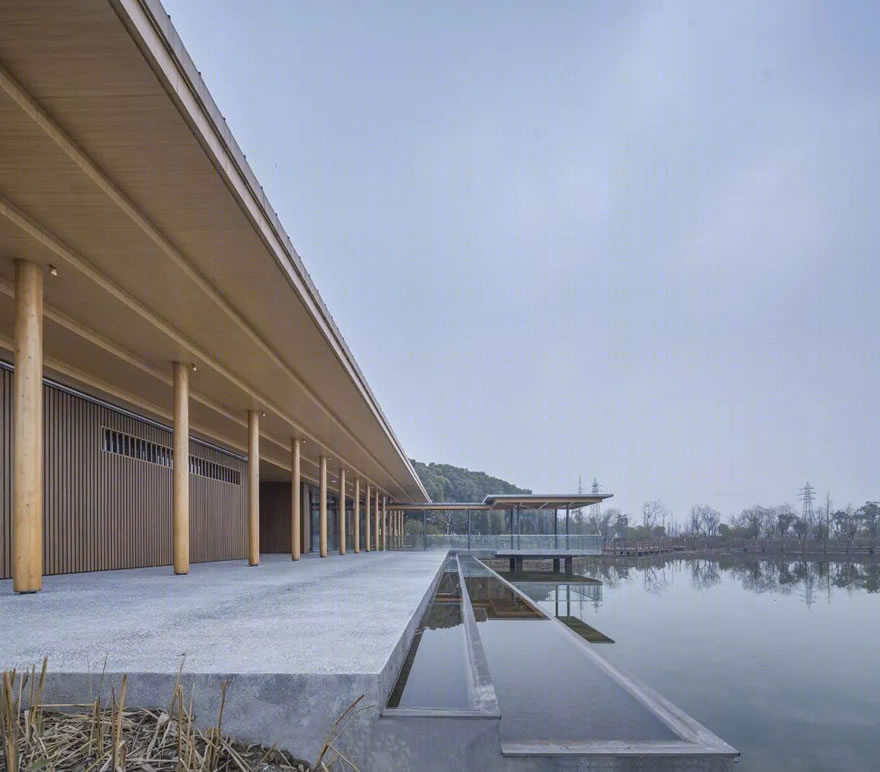

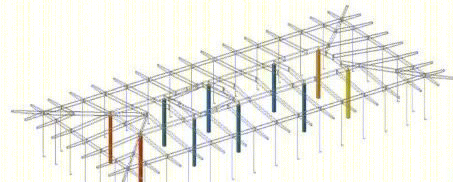

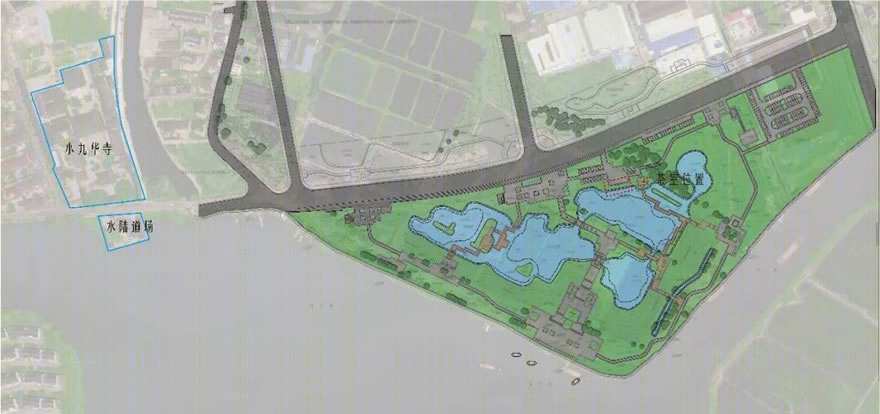

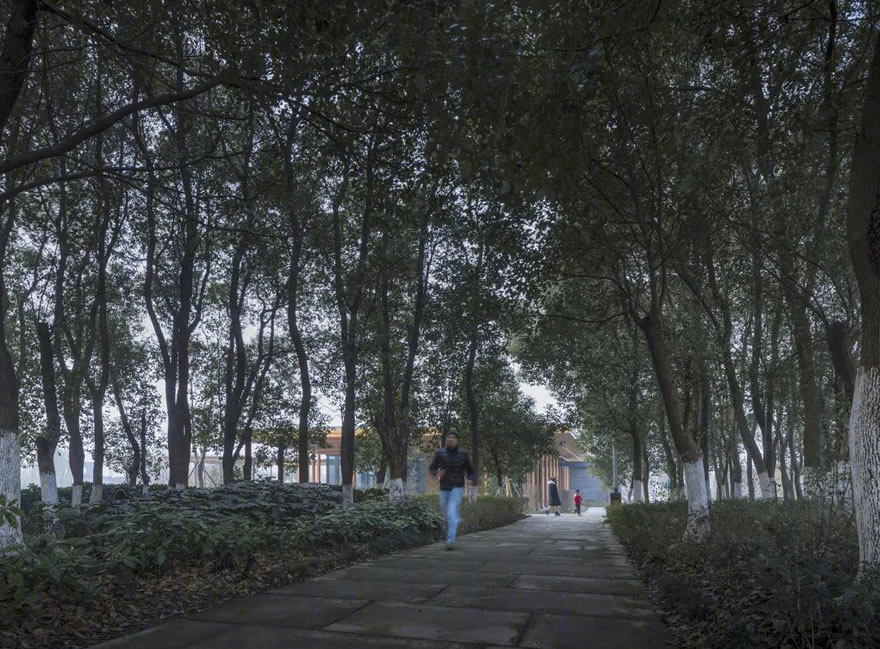

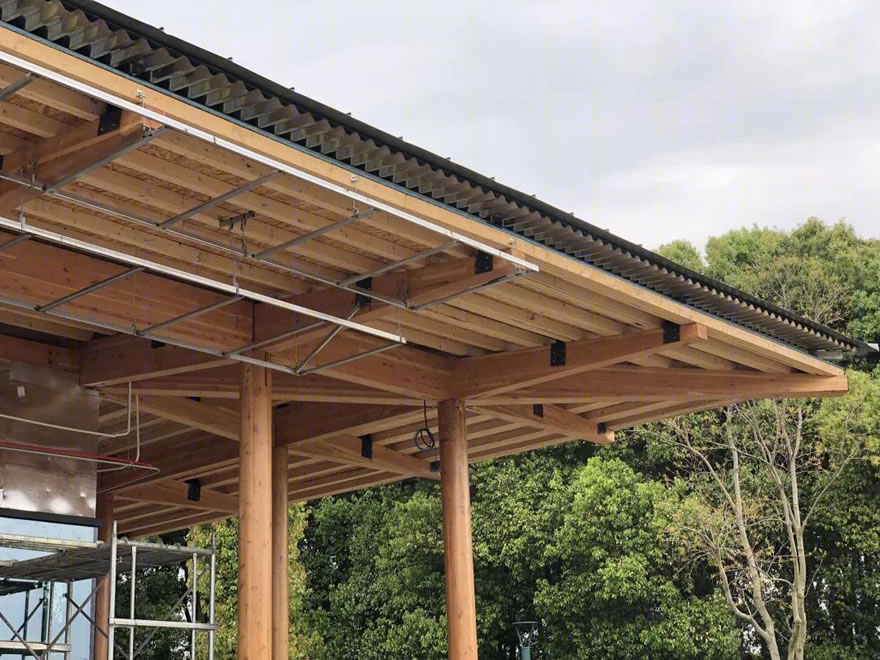

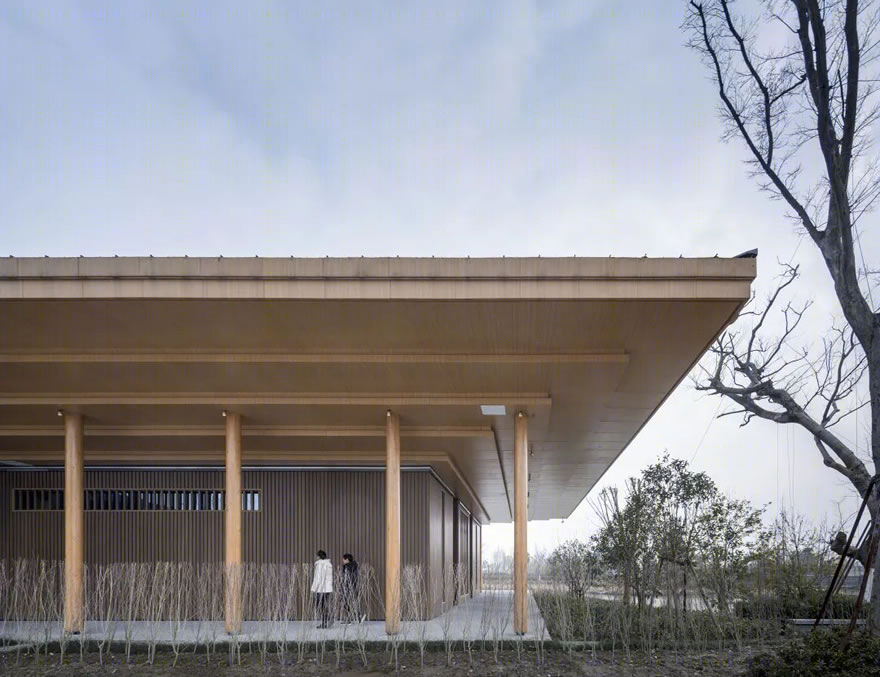

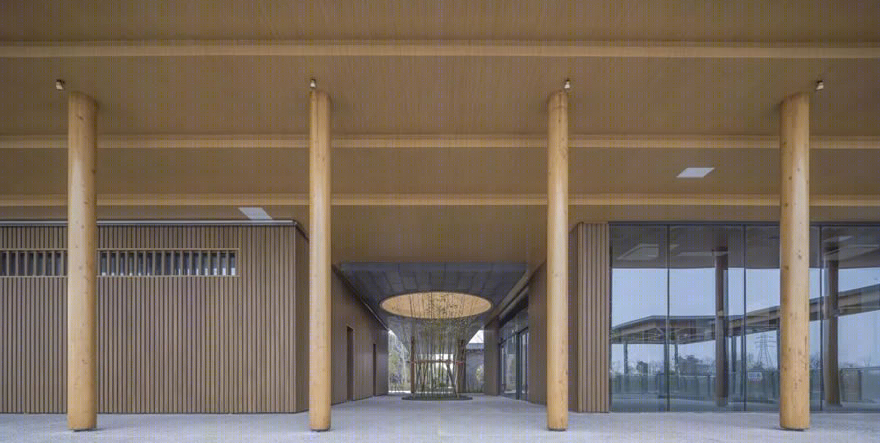

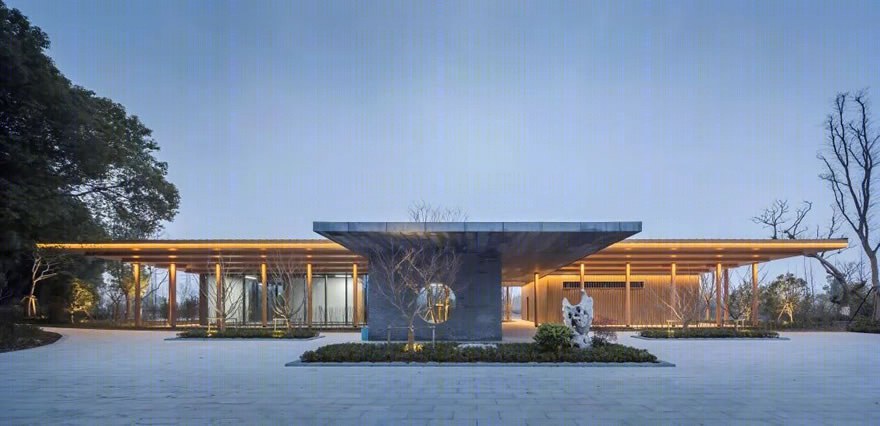

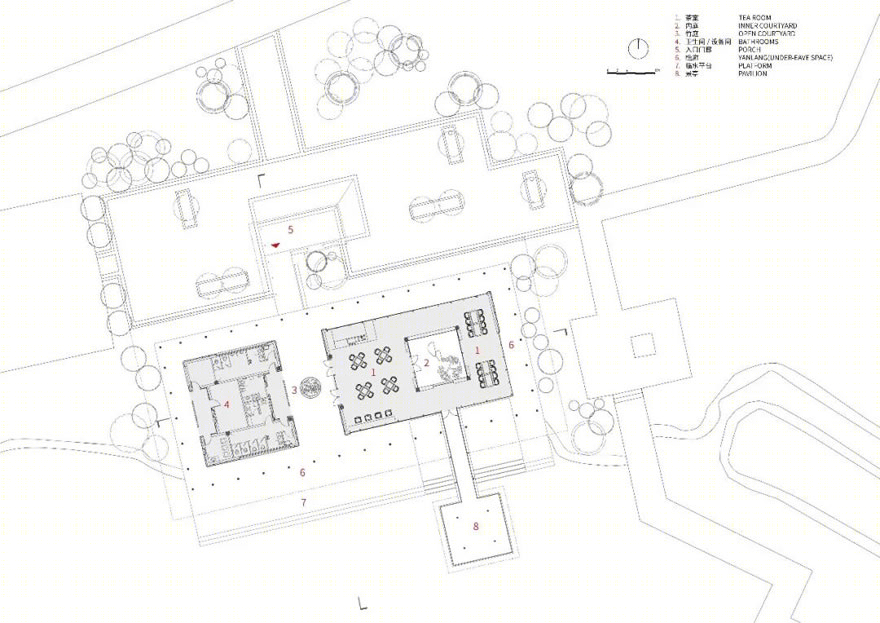

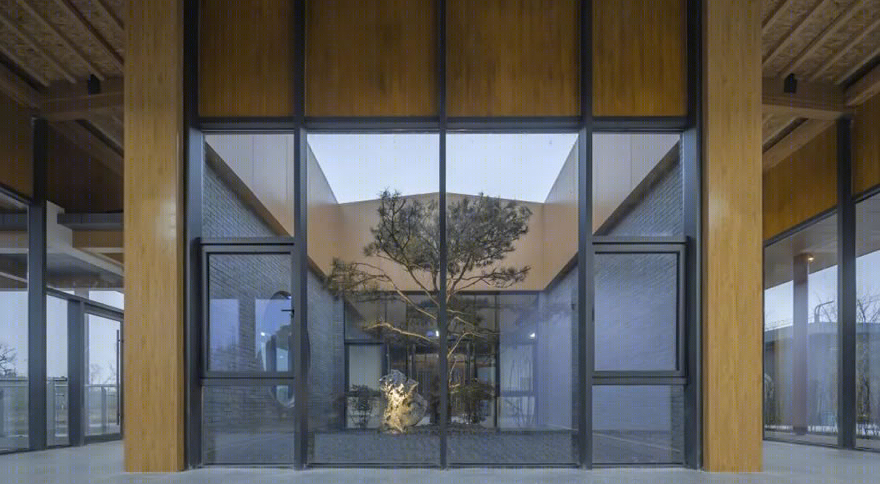

△ 茶室入口门廊  摄影/中衡设计秦伟△ 檐廊：钢-木组合结构  摄影：中衡设计 秦伟莺脰湖小茶室位于苏州市吴江区平望镇莺脰湖生态公园内湖北侧，为公园内休闲建筑之一，面向公众开放。本项目由入口门廊、茶室主体、临湖观景亭和两个小院组成，按“开敞茶庐”的形制设计，主体采用钢-木组合结构。茶室体量小巧、功能简明，但结构新颖、立意有章，既点缀了公园环境，又为公众的日常使用增添了逸趣。△ 位置示意  ©中衡设计集团△ 从公园步道看茶室  摄影：中衡设计 秦伟园画相参茶室是一种颇具中国特色的建筑类型。文徵明《惠山茶会图》较为纪实地描绘了文徵明与好友至无锡惠山品茗赋诗的场景，在一片松林中有座茅亭泉井，“七人者环亭坐，识水品之高，仰古人之趣，各陶陶然不能去矣”，反映了明代后期文士茶道崇尚自然清新而又不失古风的追求。而在本项目中，设计师也构思致力于在现代建筑的设计中凸显传统建筑的特征，以及中国茶道之古意。△ 密林中的茶室  摄影：中衡设计 秦伟设计概念正是从《惠山茶会图》切入，思考茶室这种建筑类型最初的原型。茶室建筑本身是使用者观赏风景的容器，但又要自成一方风景。正如《惠山茶会图》中所描绘的那样——莺脰湖小茶室就像个巨大的亭子，虽空无一物，但可纳四面景色。△ 概念示意草图  绘制：冯正功△ 竹庭 摄影：中衡设计 秦伟在建筑与环境关系上，细柱即是柱也是树。大屋顶下40根胶合木柱密柱成林，整个建筑体量消隐在“密林”之中，与茶会活动相映衬。在造景与空间上，设计师在入口空间和湖边平台两处特意设置的观景窗口植入了一方一圆两个小庭院为对景，在游人、茶室、湖之间增加了景的层次。小茶室与周围的自然环境构成了富有生趣的意境，成为了完善莺脰湖生态公园空间序列必不可少的要素。△ 内庭 摄影：中衡设计 秦伟△ 茶室空间体验  摄影：中衡设计 秦伟木作新艺为在现代建筑的设计中凸显茶室这一中国传统建筑的特征，本项目采用钢-木组合结构体系，以实现更多木质元素所具有的独特效果。茶室主体为单层建筑，屋脊高度约6米，檐口高度约5米，内围由10根悬臂钢柱构成结构抗侧力系统，外围40根胶合木柱为重力柱，屋面水平构件均采用胶合木梁。△ 檐廊：钢-木组合结构  摄影：中衡设计 秦伟△ 从湖侧观察钢-木组合结构  摄影：中衡设计 秦伟钢-木组合结构体系的竖向构件分为抗侧力柱与重力柱，其结构设计和计算设计方法不同于国内规范中的常规钢结构、木结构。团队首先参考欧洲标准的结构性能系数的规定，考虑延性与耗能确定本项目的地震作用计算参数；同时结合我国《胶合木结构技术规范》和《钢结构设计标准》，设计胶合木构件的承载力极限状态，以保证安全可靠。△ 主体结构计算模型  ©中衡设计集团结构是什么？结构不只是计算公式，正如结构技术研究中心的结构工程师所说，“结构首先是空间与力学的构件，也是具有某种象征或者文化载体的构件”。钢-木组合结构是本项目建构体系的亮点，也是建筑师与结构工程师革新传统木结构体系的尝试与探索之一。在结构与技术表现上，本项目的钢-木组合结构能够给使用者带来与木结构建筑相似而又不同的感受，这种材料感和空间感是钢筋混凝土建筑所无法呈现的。更为重要的是，在技术层面扎实的探索，才能让中国建筑传统的传承更可持续。△ 钢-木组合结构施工过程  摄影：中衡设计 秦伟△ 茶室与湖面的关系  摄影：中衡设计 秦伟项目图纸△ 平面图  ©中衡设计集团△ 剖、立面图  ©中衡设计集团项目名称：莺脰湖内湖小茶室项目地点：苏州市吴江区平望镇项目时间：2017年建筑面积：751.84㎡，其中茶室主体坡形屋面投影面积约1000㎡（屋脊高度6.5m，檐口高度5m）业主：莺脰湖公园管理处设计：中衡设计集团股份有限公司 生产：苏州菲特威尔木结构房屋有限公司施工：吴江市中泰建筑工程有限公司设计团队：设计指导：冯正功建筑：黄琳，吕彬，王祺雯 等中衡设计结构技术研究中心：朱寻焱，陈露，周蔚，陶健 等景观：吴磊，李笑乐，高霞 等幕墙：章启明、吕桂林、沈筠摄影：中衡设计 秦伟文稿：中衡设计延续建筑工作室 陈婷
