GreenbergFarrow团队与苏州的西交利物浦大学（XJTLU）合作，将位于南校区，占地6848㎡的国际影视艺术学院设计成一座高标准的专业教育建筑，以致力于提升高等教育和探索中国高等教育新模式。该设施鼓励学生在开放的展览空间展示和表达他们的创意作品。俯瞰大堂的宽大楼梯为学生提供宽敞的座位，并连接到电影院、电影制作工作室和后期制作设施，所有设施都配有最先进的设备。

On the South Campus of Xi'an Jiao Tong Liverpool University in Suzhou, China, this 6848㎡ International School of Film and Television Arts was designed as a high-standard professional educational building. The GreenbergFarrow team worked with XJTLU to up hold the university's mission that is committed to the improvement of higher education and the exploration of new models for higher education in China. The facility encourages students to contribute to the open exhibition space to display and express their creative work. Overlooking the lobby is the grand staircase that provides multifunctional use seating for students and also leads to the upper level cinema, film production studios, and post-production facilities which are all with state-of-the-art equipment.

项目一览

该建筑为影视学院的主楼，也将是南校区一个标志性的建筑，醒目地矗立在两条河流的交汇处。整栋建筑为学生和老师提供了专业的学习环境和影视教学设备，激发学生的创意，创造舒适宜人充满活力的学习交流场所，同时提升整个学校的存在感。

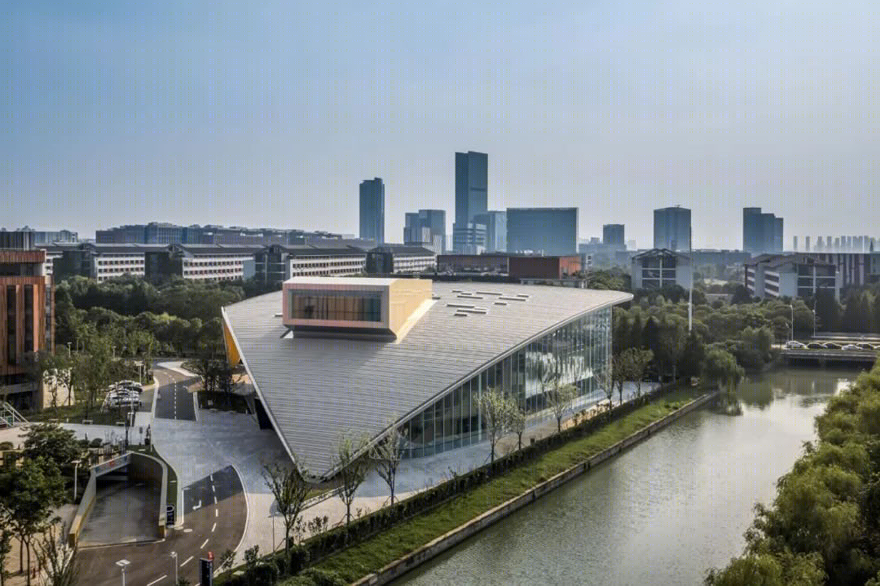

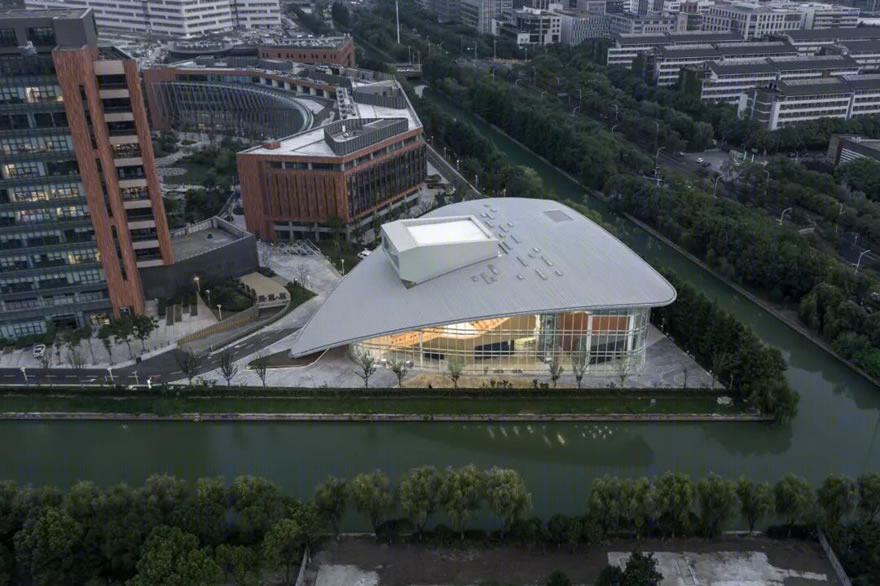

屋顶鸟瞰图

设计灵感来源于建筑与电影的类比，先以故事动机来满足空间要求，用情节设计来定义空间元素，空间的布置好比是拍摄的过程，最后借鉴蒙太奇的电影手法形成空间的统合，从而创造出特别适合电影学校的优秀建筑。方案在外部形态的设计上，综合考虑项目环境和项目主题，以景观延伸、周边文脉、有遮蔽的公共区域、标志性的视觉焦点、色彩反射和透明质感作为六个出发点为立面和屋顶设计提供了灵感。

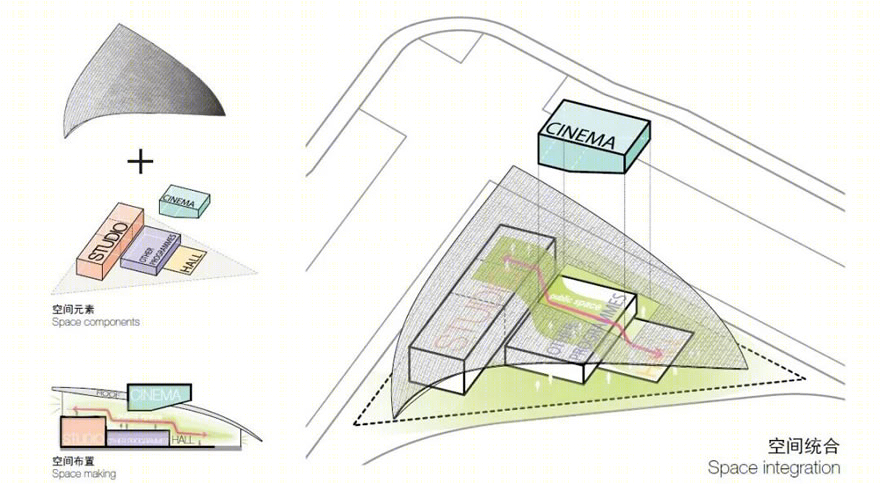

空间布局图

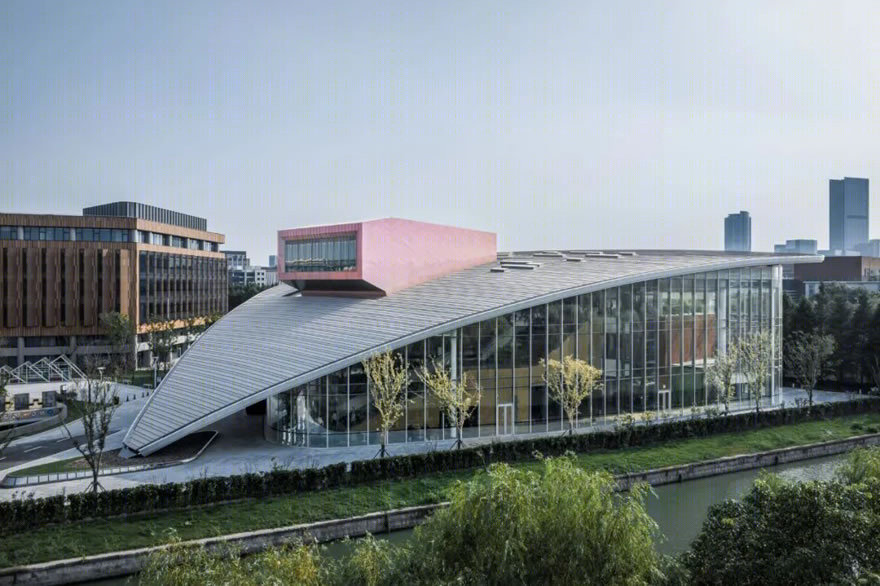

屋顶鸟瞰图

该建筑拥有独特的自由式屋顶，延伸至建筑边缘，室内空间我们借鉴了电影的手法，运用色彩和光影等元素，形成一个形态独特，层次丰富，充满活力的造型空间。当代风格的全玻璃立面，宽敞的接待大厅，能让学生和游客都可以自由使用共用的室内外空间。

屋顶鸟瞰图

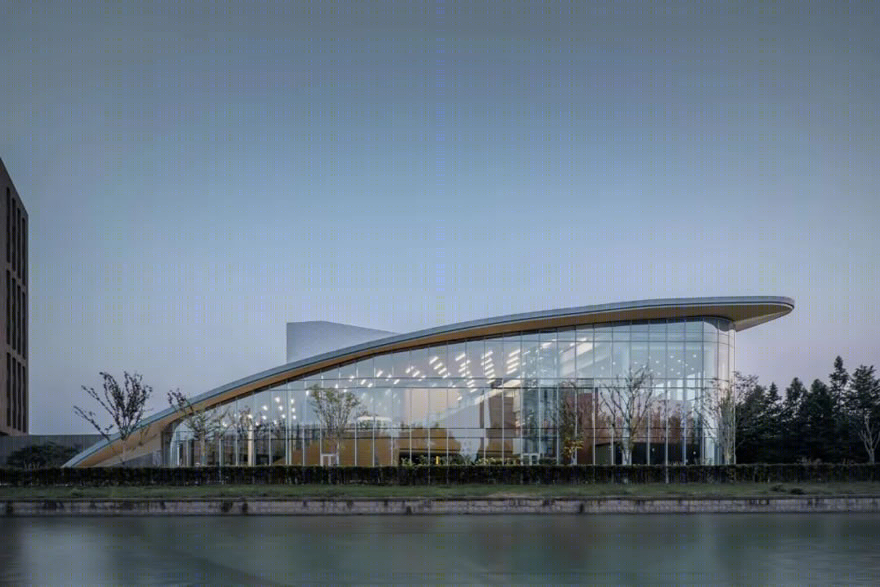

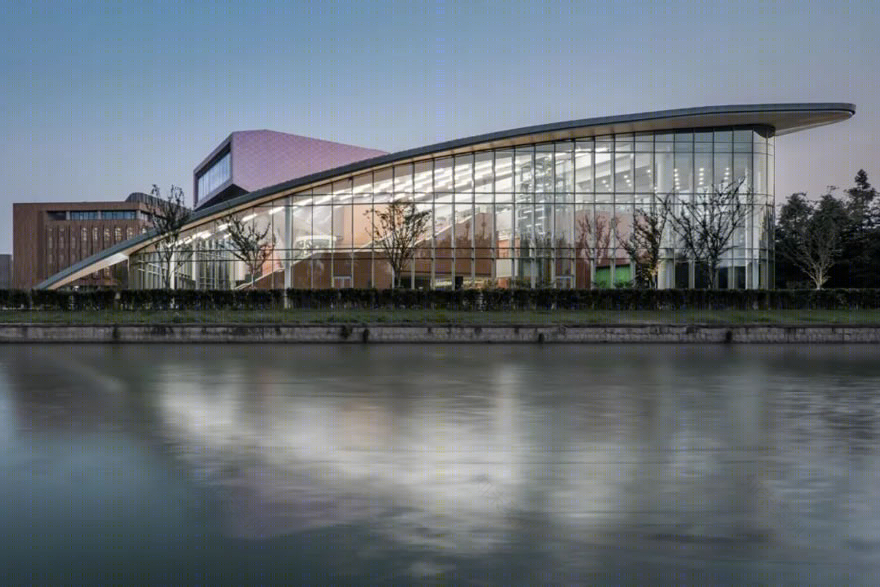

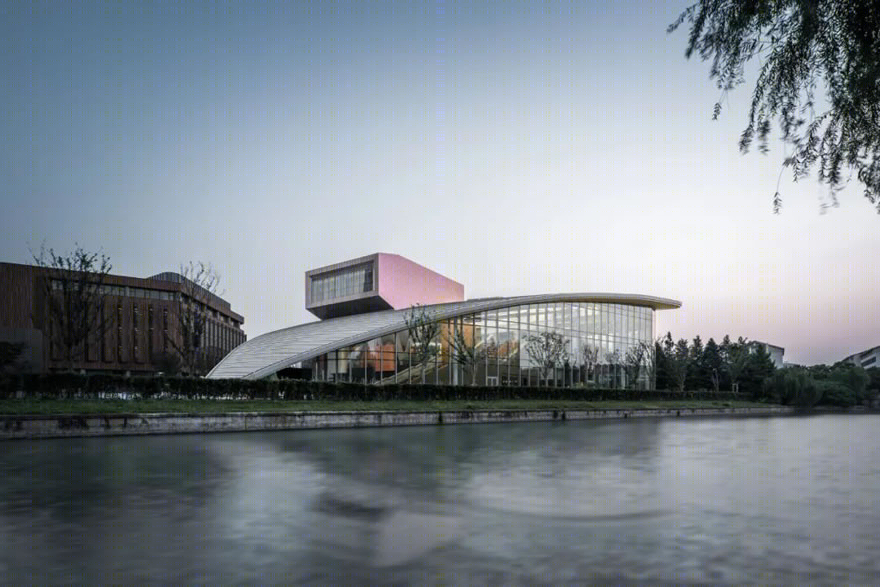

玻璃外墙夜景图

玻璃外墙夜景图

屋顶采用幻彩铝板，在不同的角度和不同强度的光线下折射不同的色彩，锌板屋面的开孔增加了室内的光线，阳光能从不同的角度照进室内，比玻璃幕墙相得益彰，增加了建筑整体的通透度。

幻彩铝板，锌板屋顶，玻璃外墙实景图

幻彩铝板，锌板屋顶，玻璃外墙实景图

整个设计结构采用轻薄优雅的屋盖体系，采用大悬挑，取消了一排屋面结构柱，设计有通透简洁的共享中庭，屋面的天窗尽可能的引进自然灯光，同时从幕墙四周折射进入的阳光和炫光产生不同的光线效果，整个建筑的结构体系清晰可读，同时达到合理的视觉效果，连接节点精致美观且满足有效受力，通过对结构的优化，最大程度的体现建筑空间的宽敞和干净。

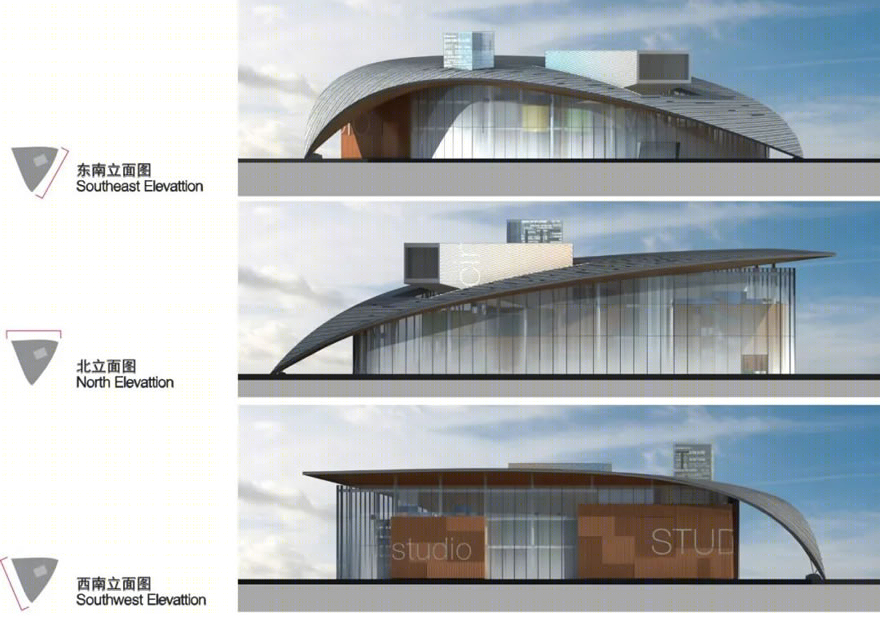

立面图

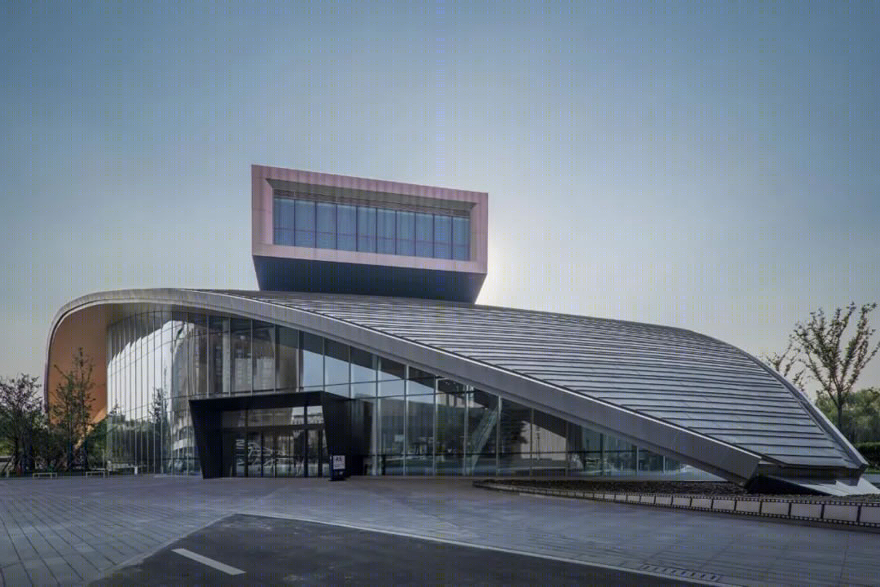

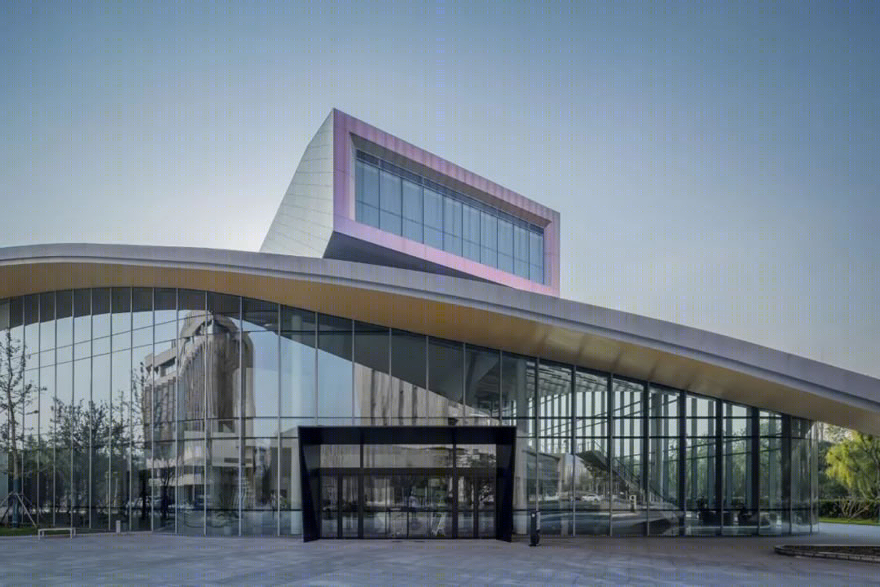

入口实景图

入口实景图

幕墙结构采用特殊的多节点连接形式，自由式屋顶采用曲面、大跨度无柱空间，大悬挑，变截面的独立体系。其中每根梁高不等，各梁的方向向量也不同，屋盖整体由中心向边缘，梁高逐渐减小，落地点处区域设计有桁架转换，多个主次梁之间都有复杂的连接，圈梁与幕墙柱之间也有不同的连接以符合屋顶的曲率。

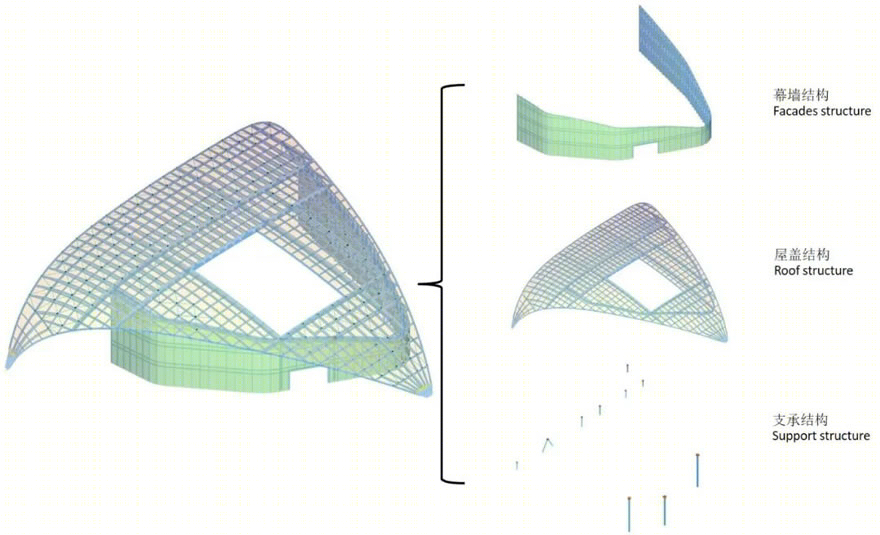

结构分类

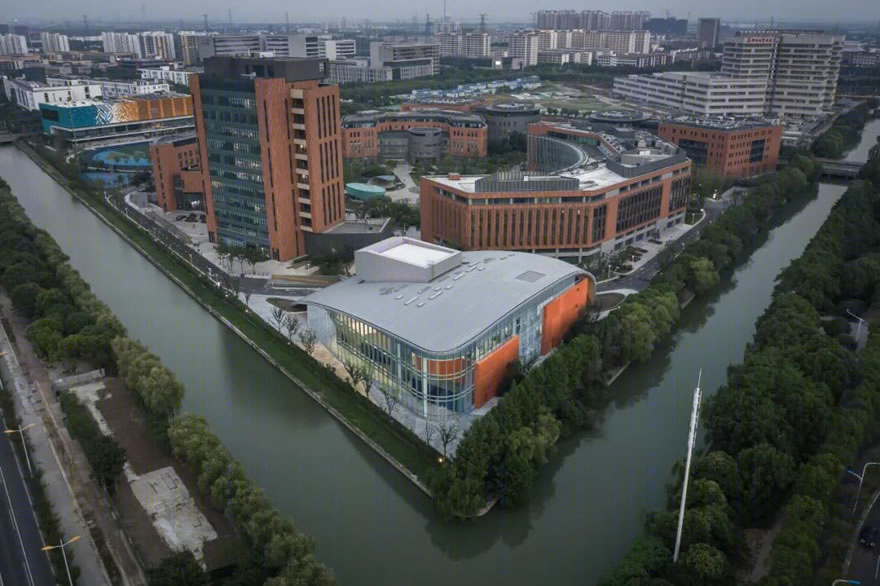

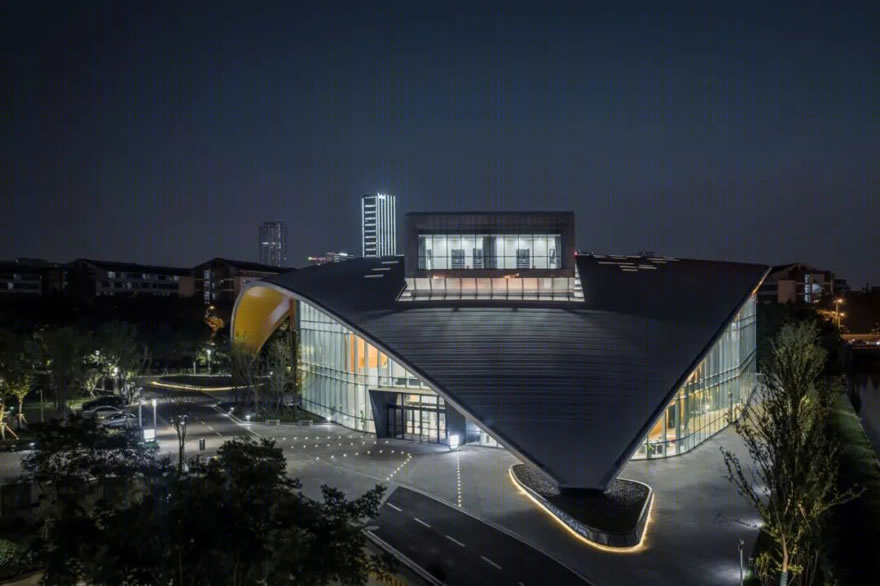

夜景鸟瞰图

屋顶落地点实景图

屋顶落地点实景图

整个建筑功能可以分为四大部分：制作区、后期制作区、放映区以及行政支持区。其中制作区、后期制作区与放映区为主要功能空间，行政支持为辅助空间。在布局、流线、声光效果上都有专业要求，我们的设计第一要旨是合理满足这些使用功能上的需求。

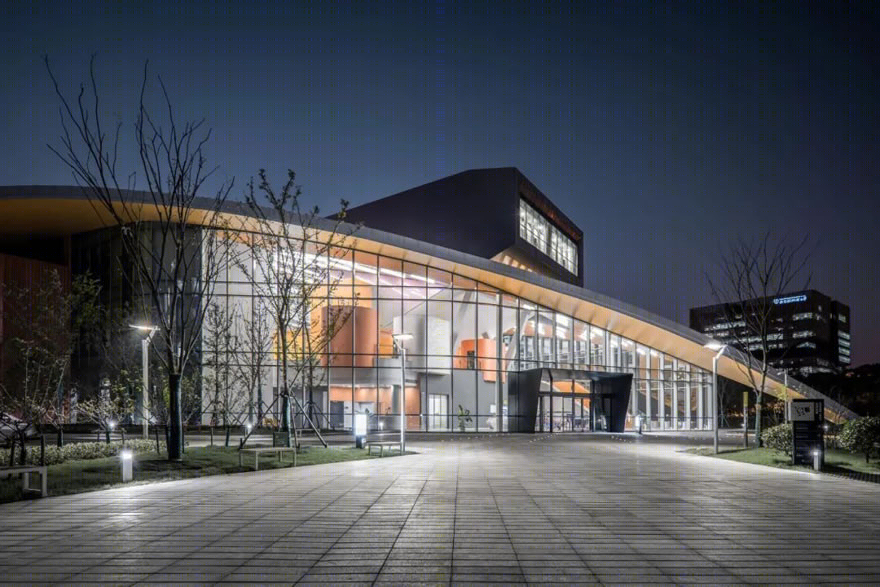

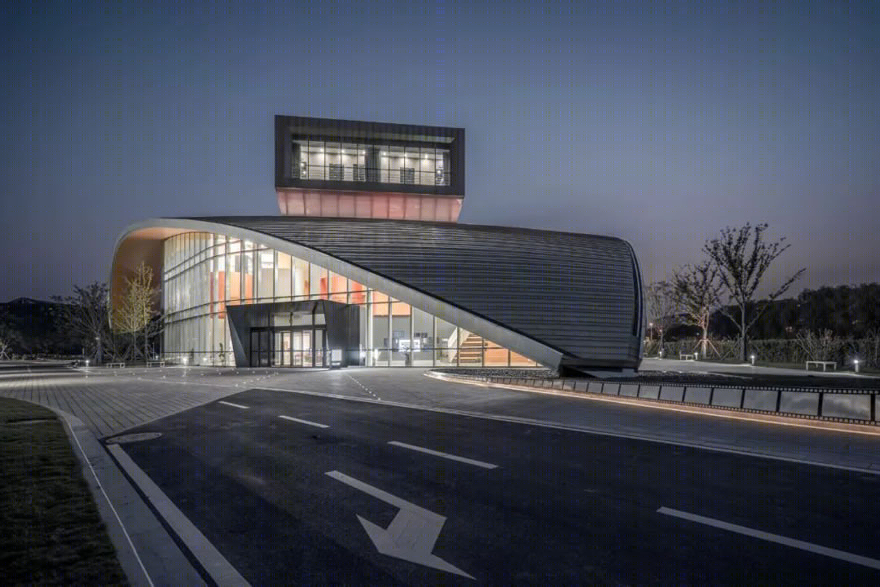

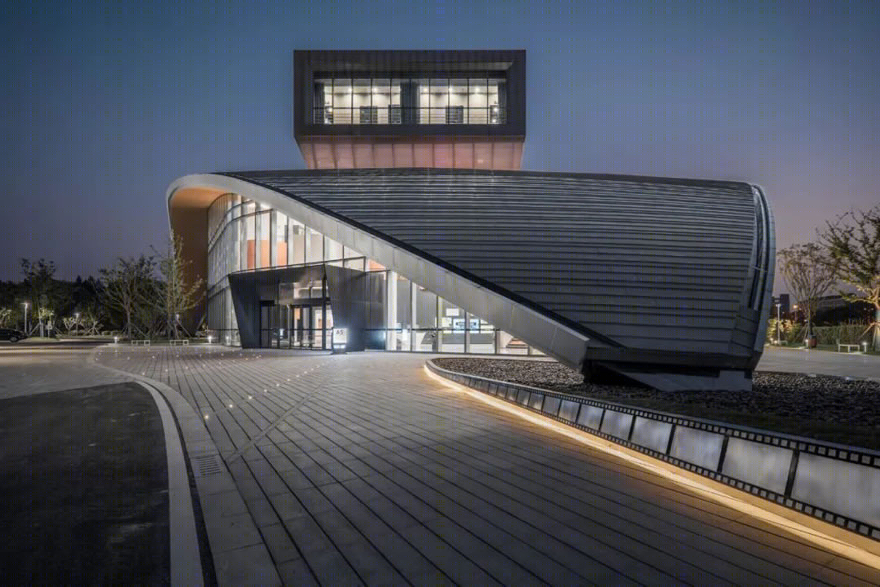

入口处夜景图

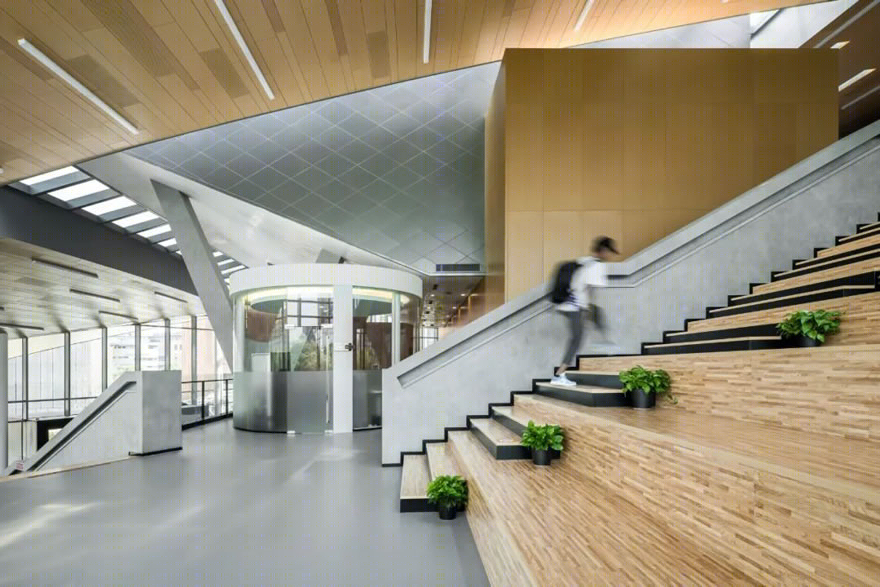

俯瞰大堂的宽大楼梯为学生提供宽敞的座位，是最佳的互动和活动空间，此空间连接着电影院、电影制作工作室和后期制作设施，所有设施都配有最先进的设备。电影学院处于校园角落，我们希望能在建筑内外创造出多样的公共交往空间，营造宜人的学习交流氛围。

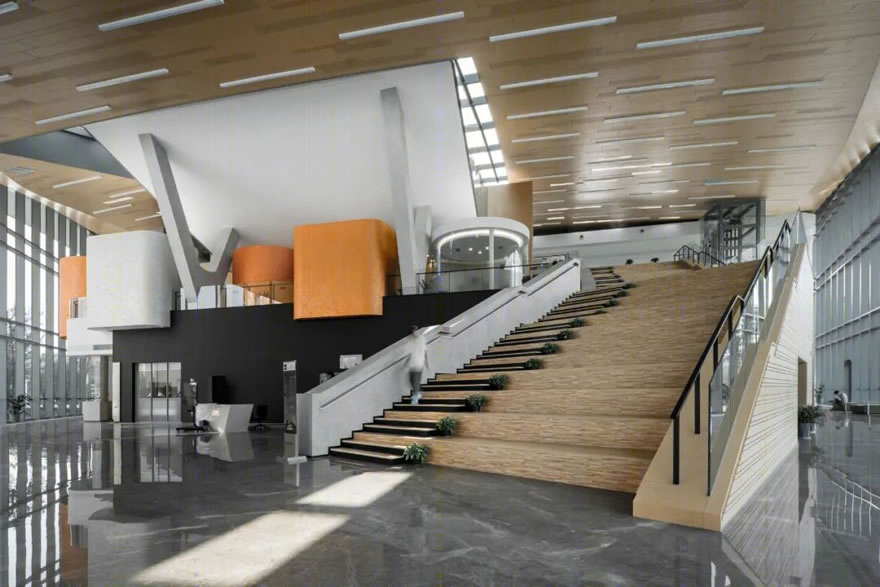

一楼室内实景图

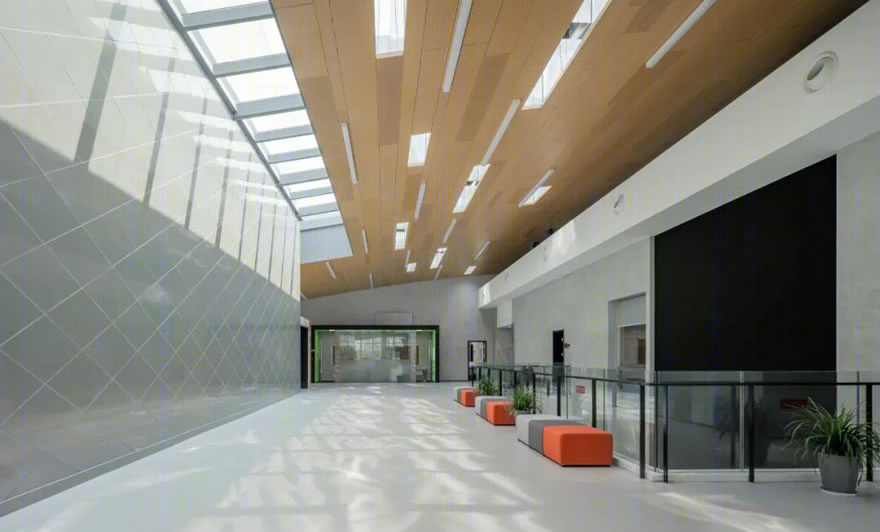

二楼室内实景图

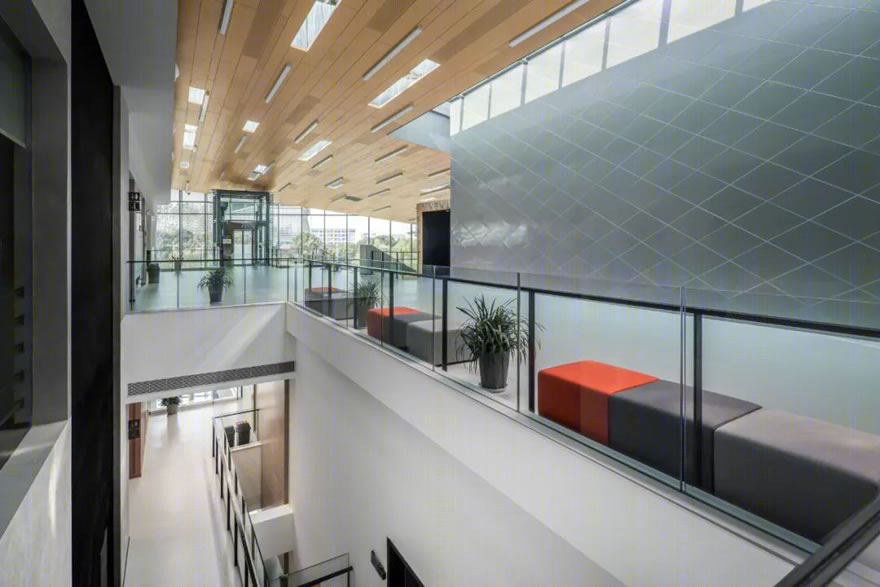

三楼室内实景图

三楼室内实景图，电影院入口通道

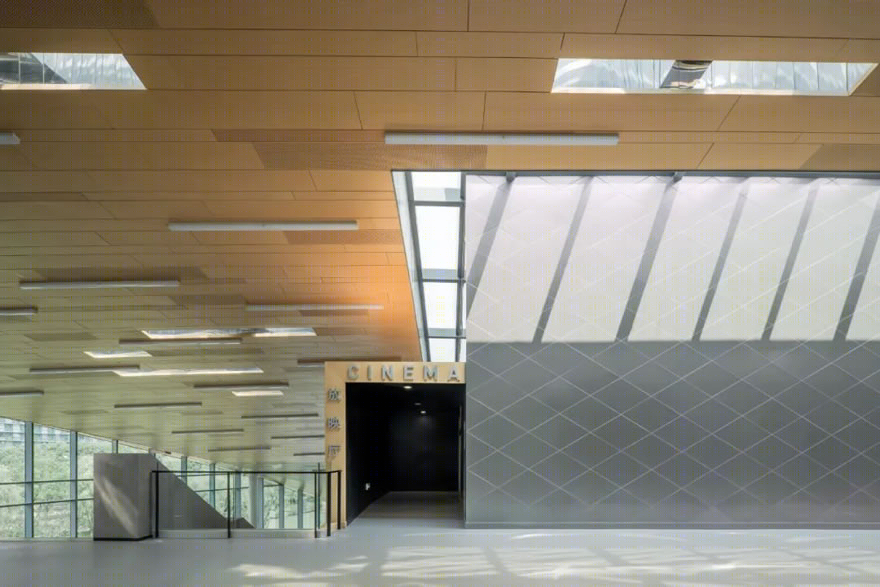

三楼室内实景图，电影院入口

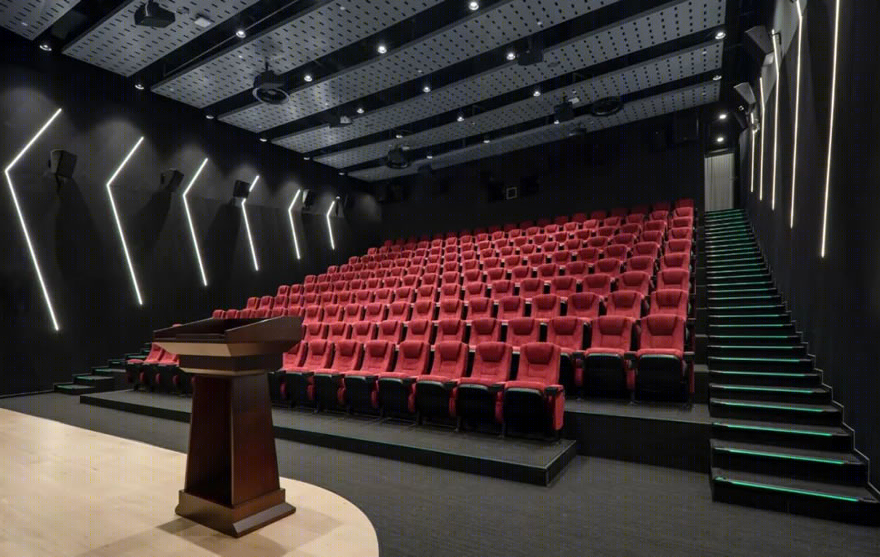

电影院室内实景图

项目图纸：

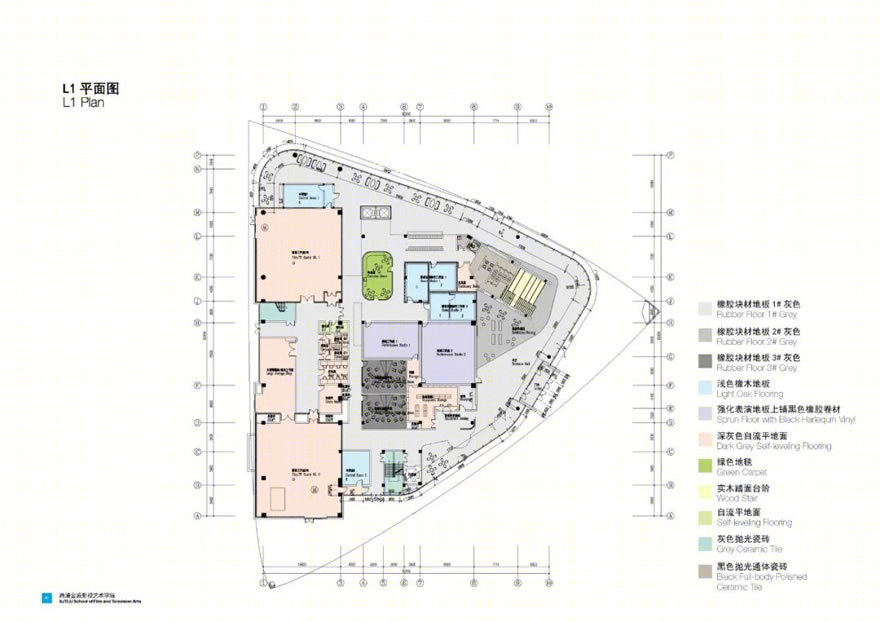

一层平面图

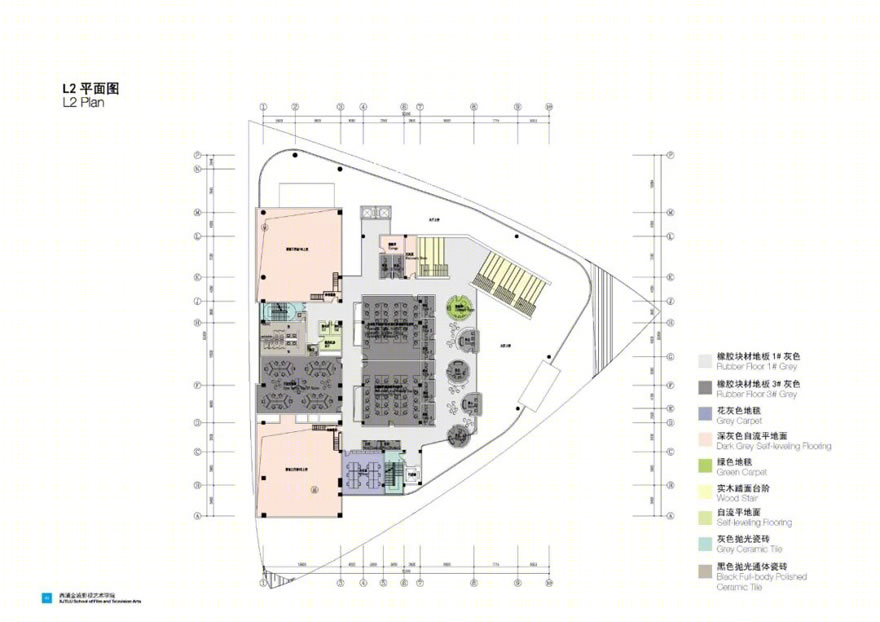

二层平面图

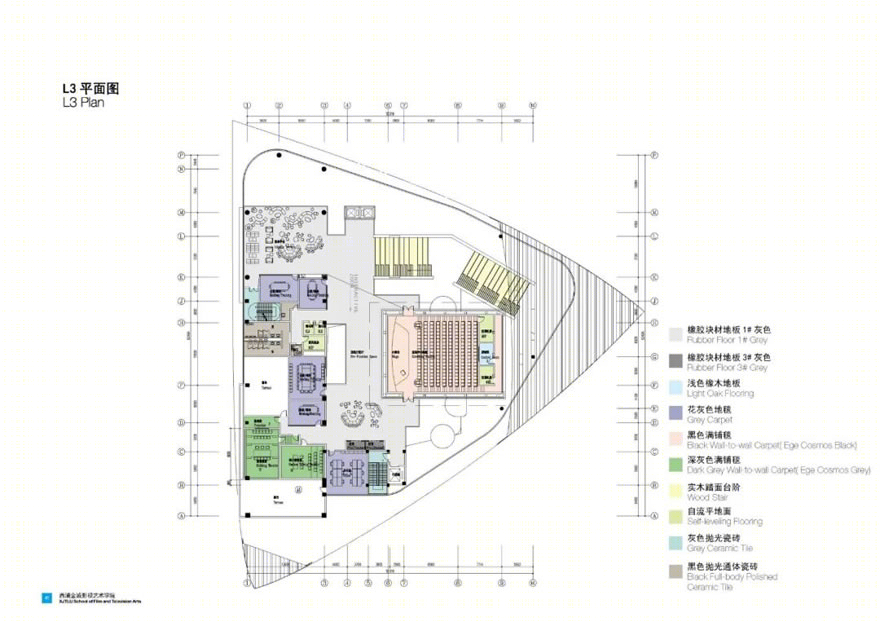

三层平面图

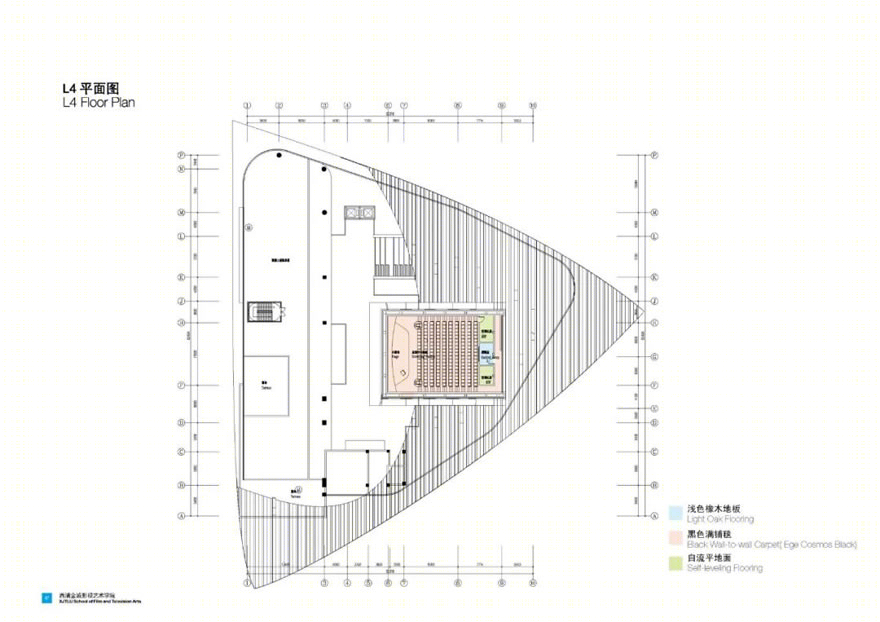

四层平面图

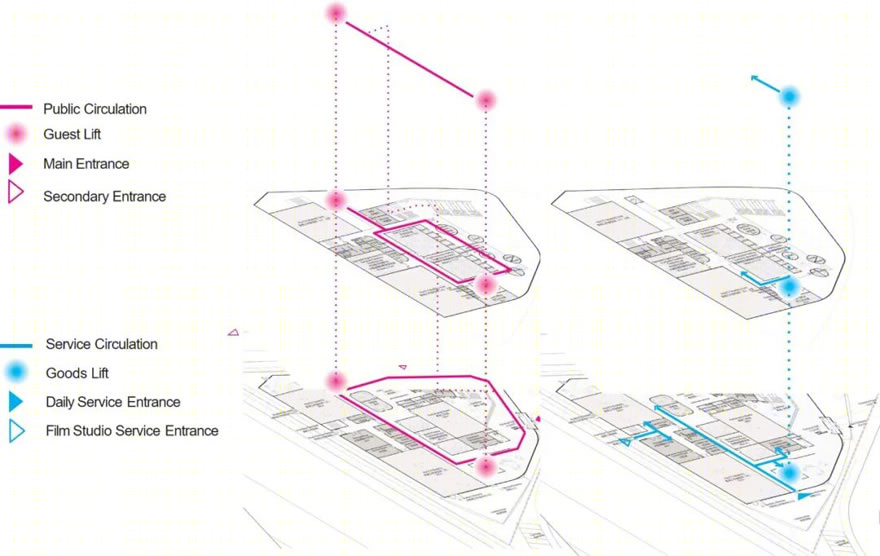

动线图

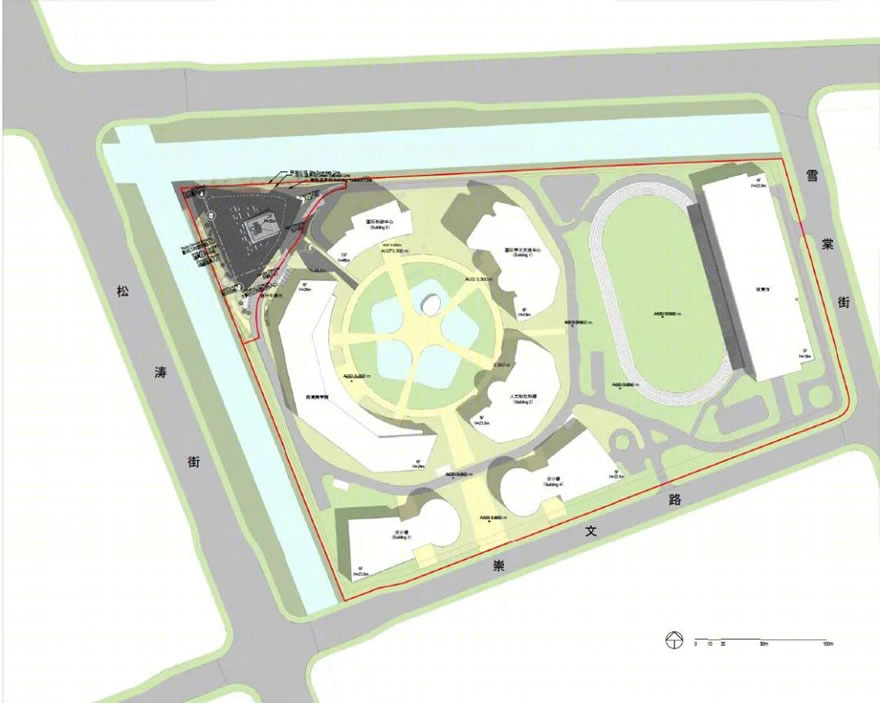

现场位置

项目地点：苏州

业主单位：西交利物浦大学

建筑面积：6,848平方米

Project Information

Name: XJTLU FILM AND TV ART SCHOOL

Location: Suzhou

Owner: Xi'an Jiaotong - Liverpool University

Construction Area: 6,848 sqm
