仁恒太仓时代天镜艺术展示中心丨中国江苏丨苏州城发建筑设计院

▲建筑BIM漫游视频

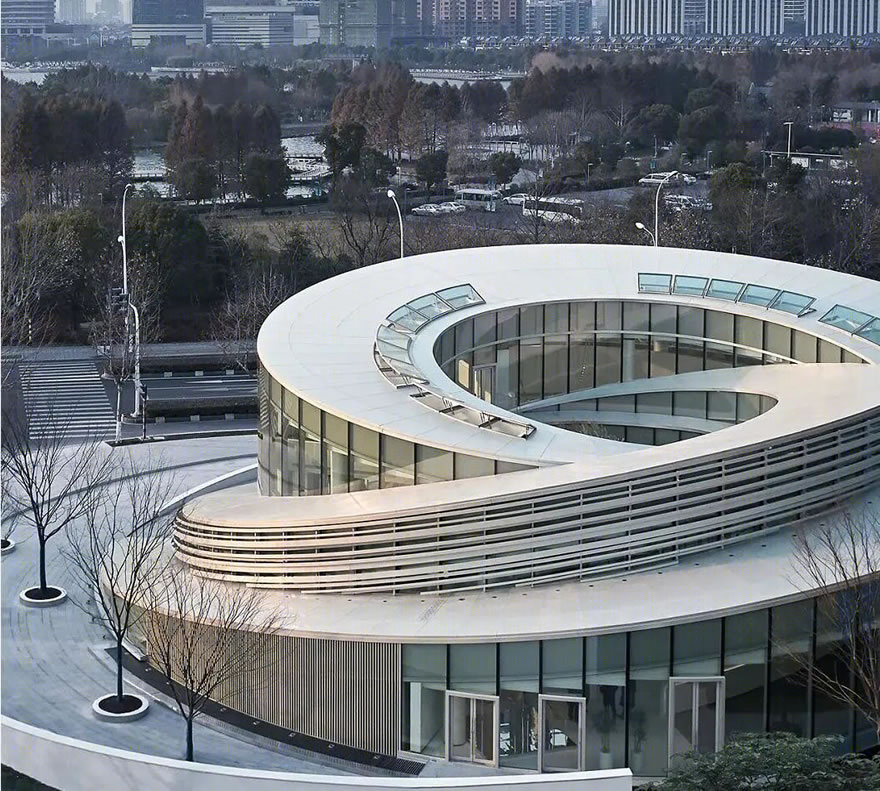

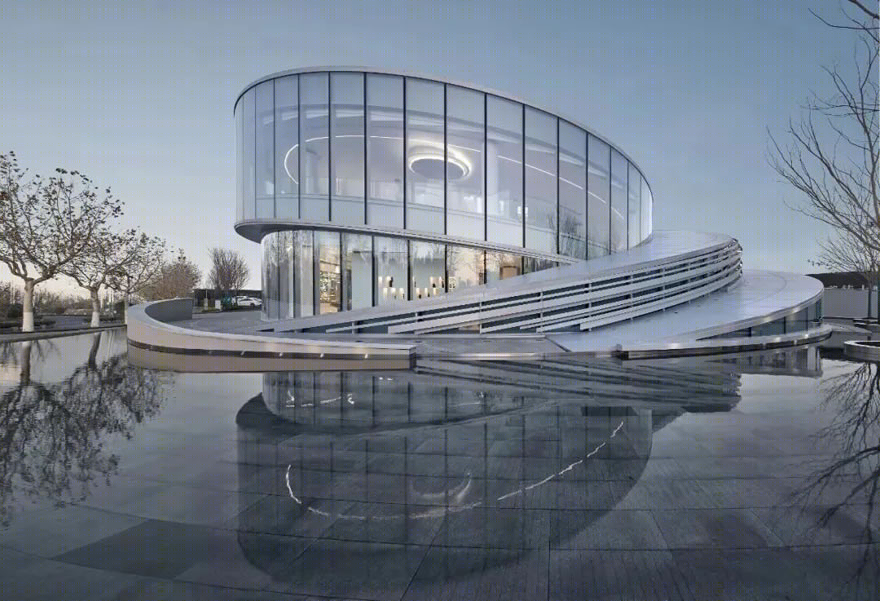

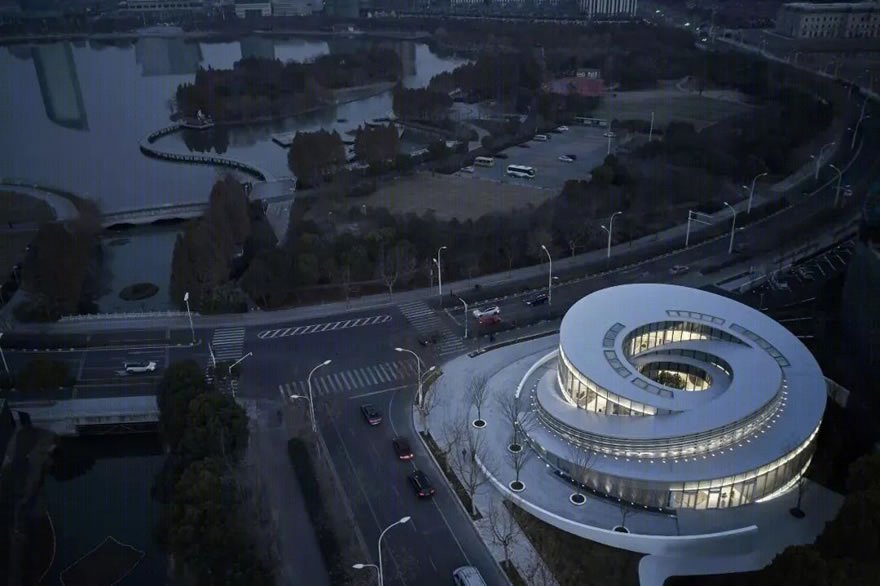

▲项目实景照片

近日，由 苏州城发建筑设计院 完成扩初及施工图设计（天华方案设计、HWCD室内设计）的仁恒太仓天镜艺术展示中心入选了被誉为“建筑设计界的奥斯卡奖”的Architizer A+Awards COMMERCIAL Office - Low Rise (1-4 Floors)类别的决赛名单，成为该类别的全球前5强项目。

建筑方案以“涟漪”为灵感来源，采用几条相互交叠的圆弧曲线构成，双螺旋的形态形成了极具特色的内部空间。

城发设计院在方案深化、施工图设计的过程中，充分尊重方案理念，在满足结构安全性、消防合规性、造价经济性的同时，加强各工种深度配合，协调各项深化工作，指导现场精细化施工，最终得以原汁原味地呈现方案效果。

01

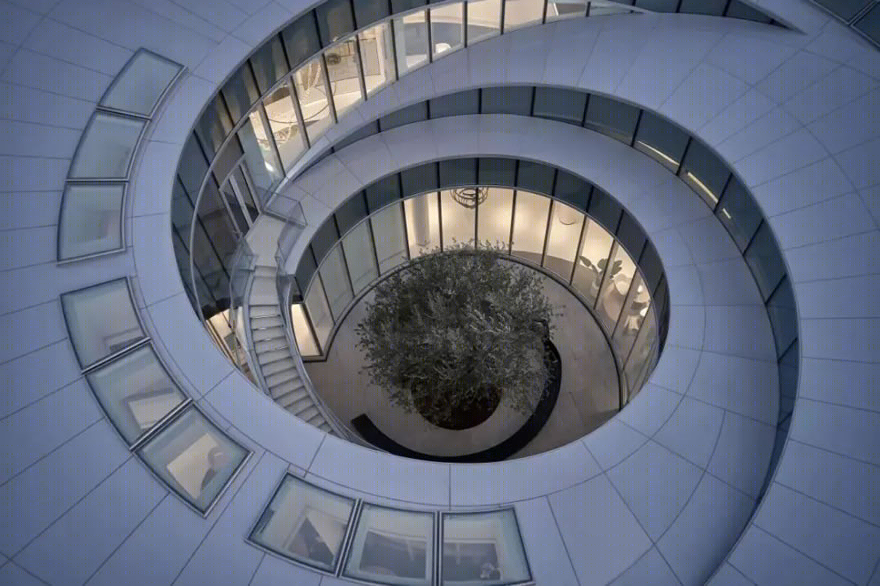

▲屋面采光通风天窗

为满足方案立面的简洁，在屋面上布置天窗以解决室内疏散楼梯的自然通风、采光问题。

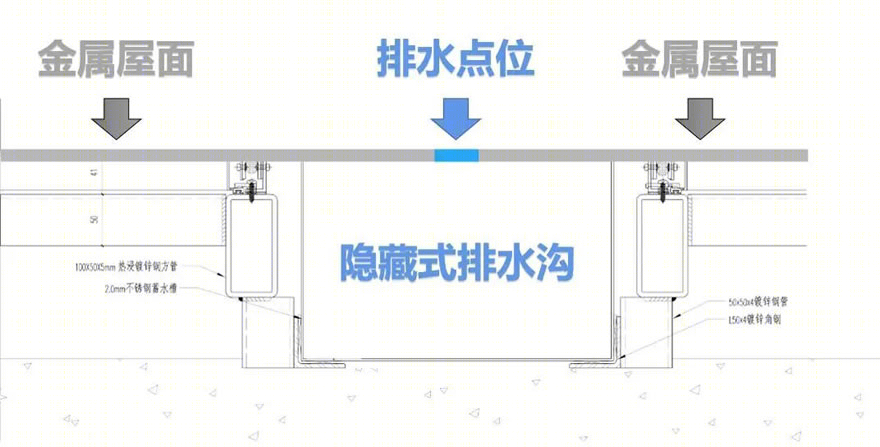

▲隐藏式排水沟

协调幕墙深化单位，在屋面上用穿孔铝板设置合理的排水点，隐藏式排水沟，满足了铝板旋曲屋面的排水及美观要求。

02

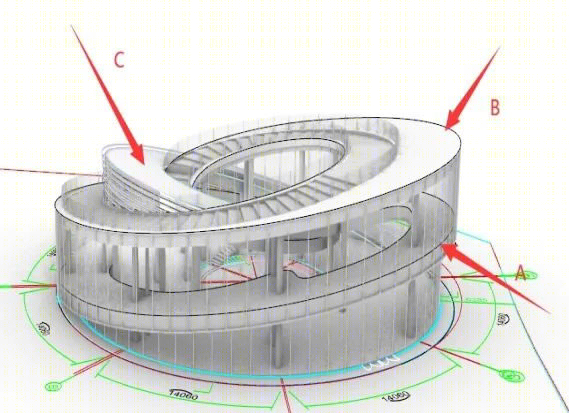

天镜艺术展示中心的主体为三段螺旋圆弧面围合而成，如下图A\B\C所示，其中A段为内部弧线坡道夹层。随着平面和竖向的变化，三道弧线之间形成空间交错关系，整体呈现互相螺旋交织形态。

▲三段螺旋圆弧面

展示中心的空间使用上要求“大、净、空”，立面上以玻璃幕墙（透明玻璃）为主，效果上要求简洁干净，为满足建筑使用及方案立面效果的要求，本项目最终选用“单层钢框架结构+钢筋桁架楼承板”体系。

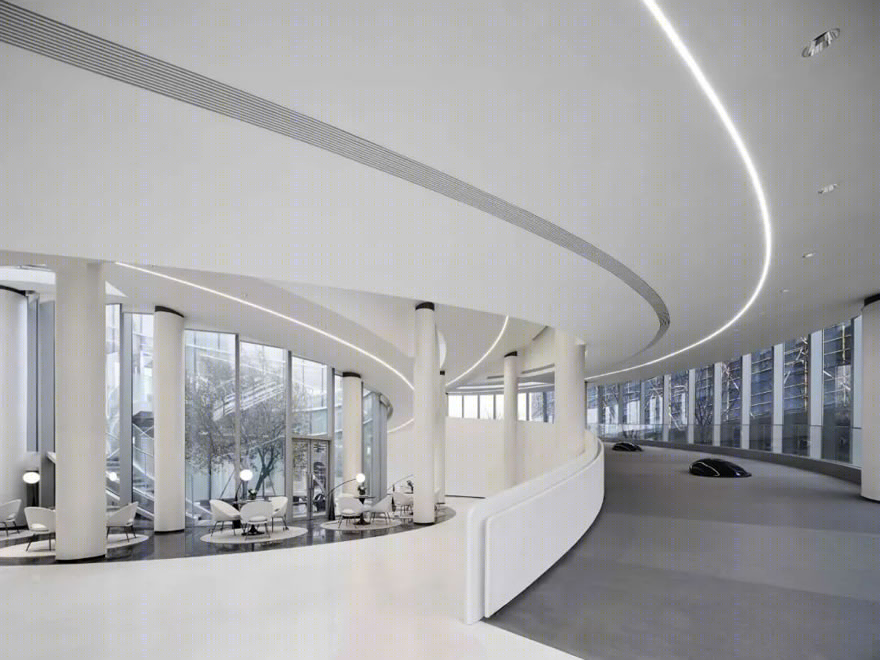

▲内部空间实景

空间关系交接复杂，采用了MIDAS GEN及YJK空间结构模块对结构进行多软件包络复核。

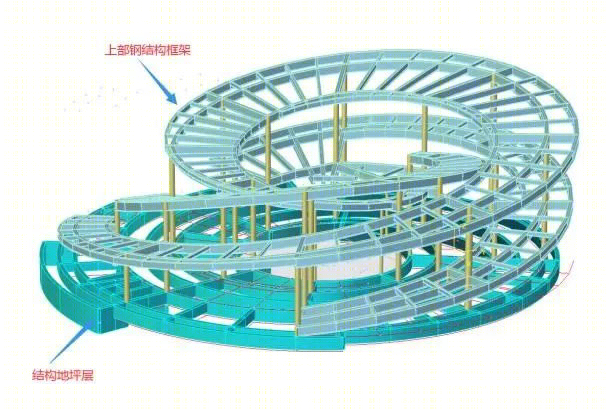

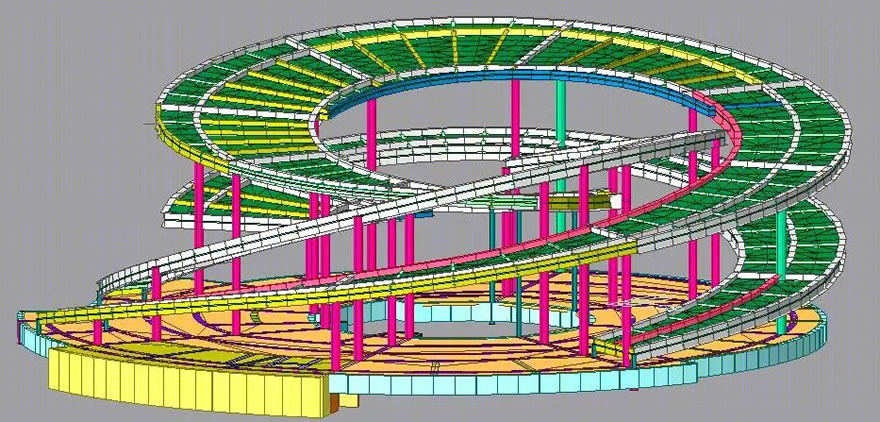

▲YJK模型

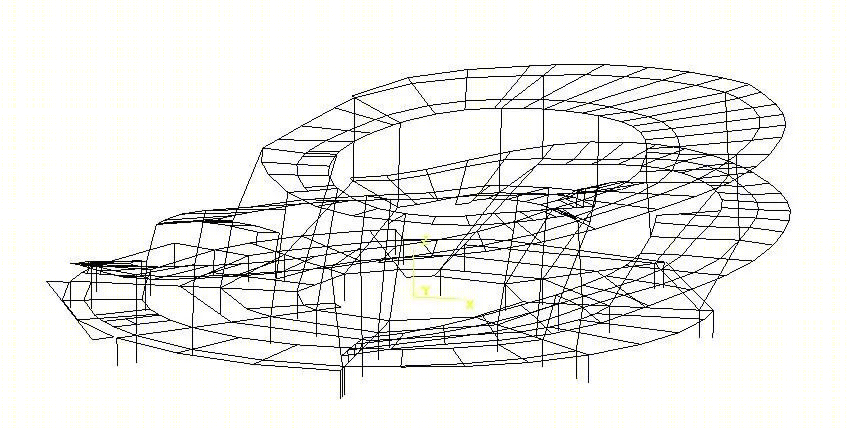

▲MIDAS模型

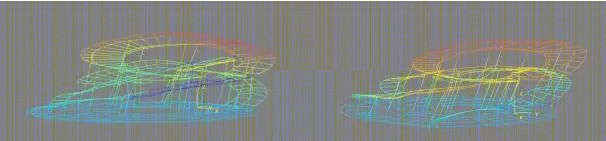

▲X地震位移云图                 ▲Y地震位移云图

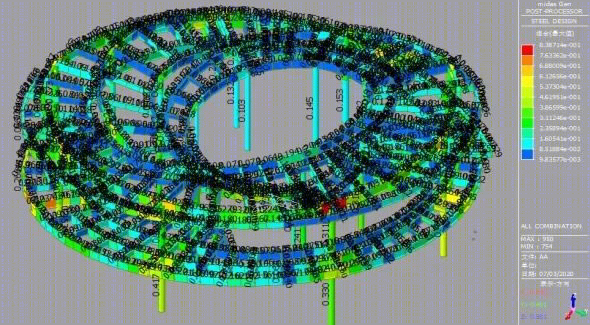

▲结构强度应力比

内部空间异形，部分位置柱高较高，补充结构整体屈曲计算，复核结构整体二阶效应。采用1.3D+1.5L重力荷载设计组合工况结构二阶效应，最低阶临界屈曲因子为53.32，相应的屈曲模态如图所示，结构二阶效应小，满足稳定性要求。

▲结构一阶屈曲模态

03

城发设计院BIM研究所为本项目提供BIM设计，本项目涟漪状的双螺旋形建筑形体，真正的难点在于如何从概念效果到落地，如何能精细化的管控落成效果，如何控制造价成本。深度应用BIM技术，让我们找到了难题迎刃而解的答案。

设计阶段全专业（八大专业）精细化建模；共分建筑、结构、水、暖、电、内装、幕墙、景观进行精细化建模。

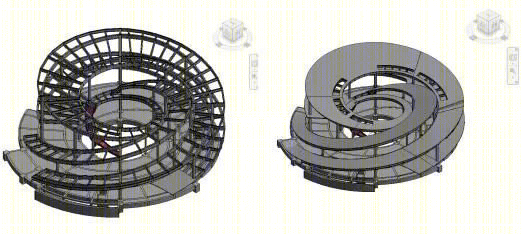

▲主体钢结构Revit模型          ▲整体结构Revit模型

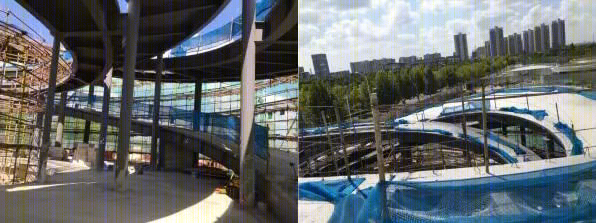

▲现场结构施工照片

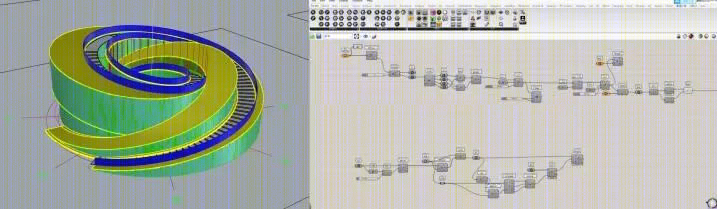

▲幕墙参数化建模

将各专业的模型进行融合，形成全专业综合BIM模型，进行碰撞检查和净高分析，直观的暴露并解决问题，避免了项目施工中的返工情况。

结语

 苏州城发建筑设计院通过各专业协同设计、精细化设计，在建设单位及各方合作公司的通力协作下，助力仁恒太仓时代天镜艺术展示中心在天镜湖畔完美绽放。
