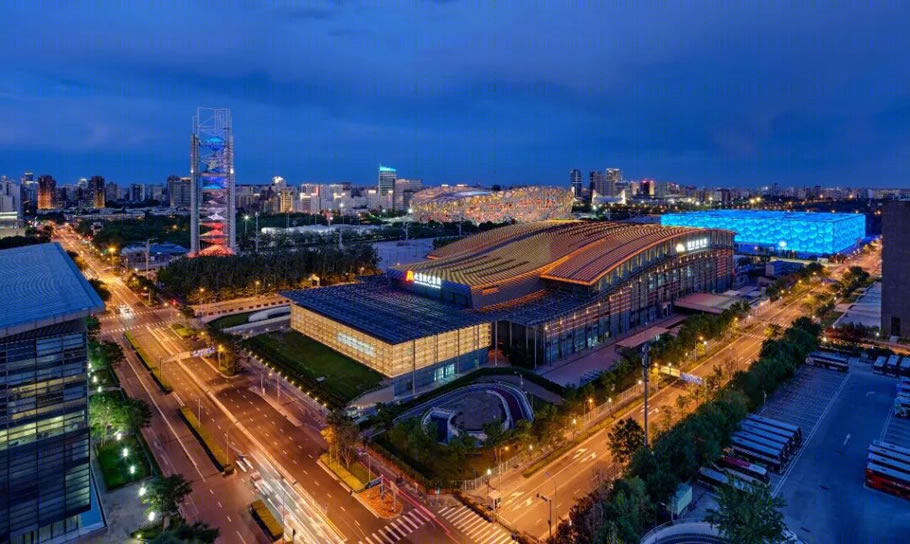

国家体育馆（冰之帆）位于北京奥林匹克公园中心区的南部，是奥林匹克中心区的标志性建筑之一，在2008年北京夏季奥运会中承办体操、蹦床、手球等项目。改造完成后的国家体育馆总建筑面积约为97,836平方米，座位数约为18,000席（含训练馆240席）。改造后将举办北京2022年冬奥会男子冰球和女子冰球部分比赛、冬残奥会残疾人冰球比赛。场馆赛后除开展冰球运动外，还可以开展花样滑冰、短道速滑等项目，并具有开展夏季运动的多功能转换能力。

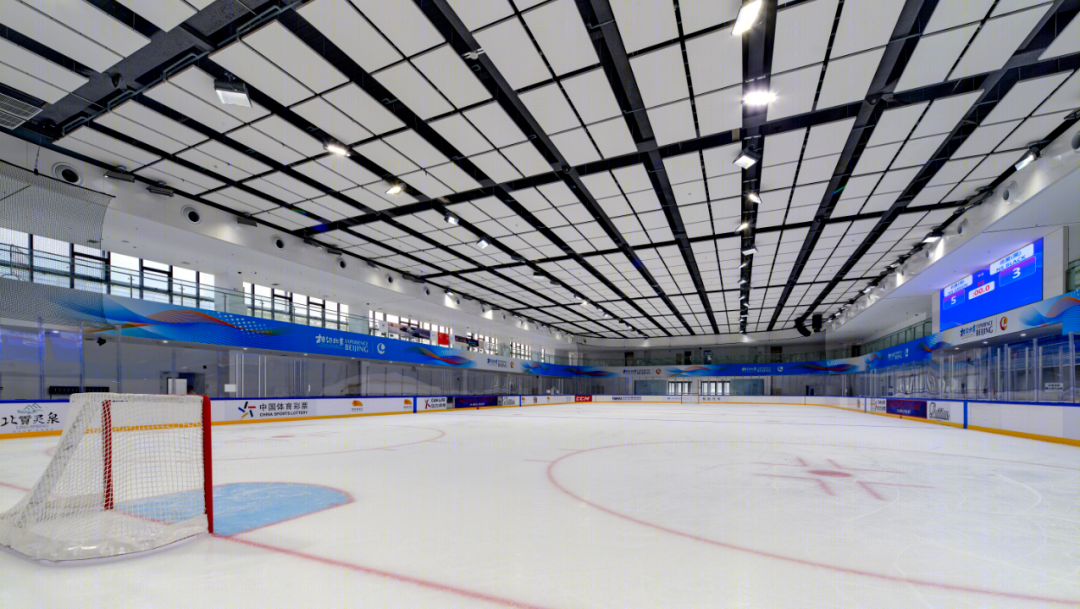

改造后的国家体育馆从南至北分别包含主馆（竞赛馆）、副馆（运动员热身及更衣）、扩建训练馆三个部分。各个部分既可以整体联通使用，满足大型体育赛事的需要，也可以分为三个相对独立的区域单独运行，满足赛后灵活使用的需要。

国家体育馆在改扩建设计中，一方面在延续原有奥运遗产建筑整体风貌的基础上扩建冰球训练馆，另一方面按照冬奥会比赛标准进行整体升级，改造室内设施。通过新建冰雪主题风格的冰球训练馆、两块尺寸可变的冰球比赛场地、“六室一厅”高标准装配式更衣室、全新升级的场馆座椅、高清曲面斗屏、全线定制的冰球比赛照明系统、国际化的无障碍设施等，升级“硬件”，优化“软件”。升级后的国家体育馆遵循以运动员为中心的原则，打造规范化、国际化、信息化、人性化的冬奥场馆。

尺寸可变的冰球场地

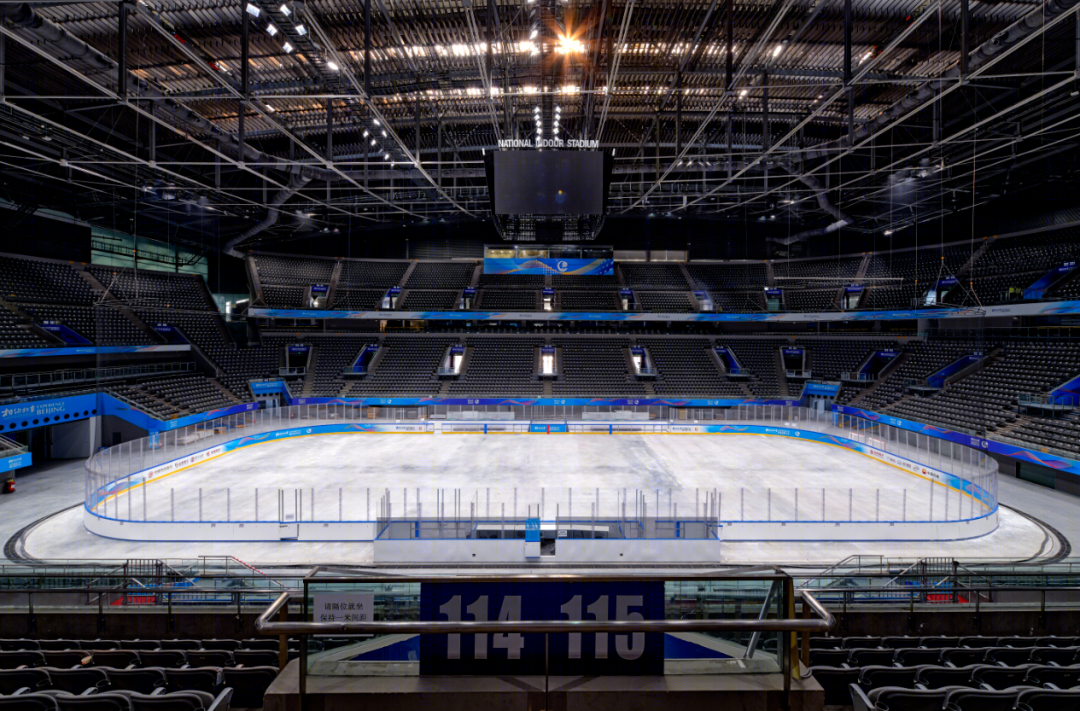

根据赛时及赛后的使用要求，两块冰面可以在30m×60m和26m×60m两种尺寸间进行转换，满足冰球、短道速滑、花样滑冰等多种冰上运动项目的使用需求。

冰雪主题的建筑立面

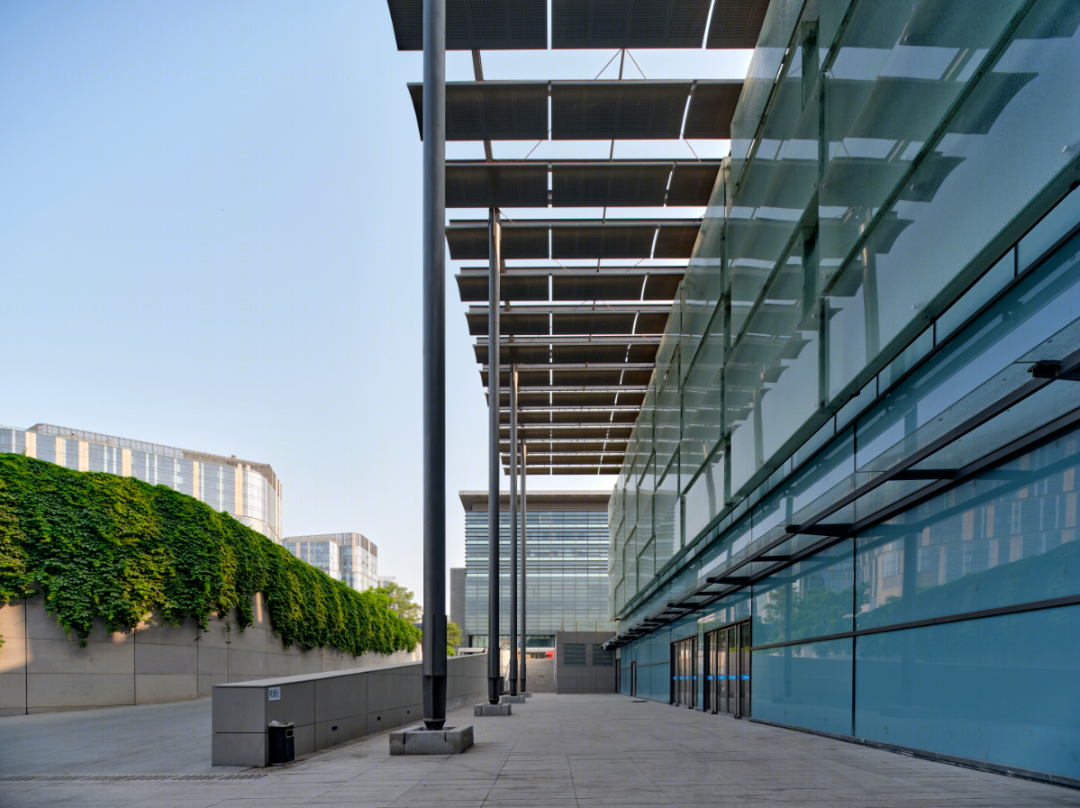

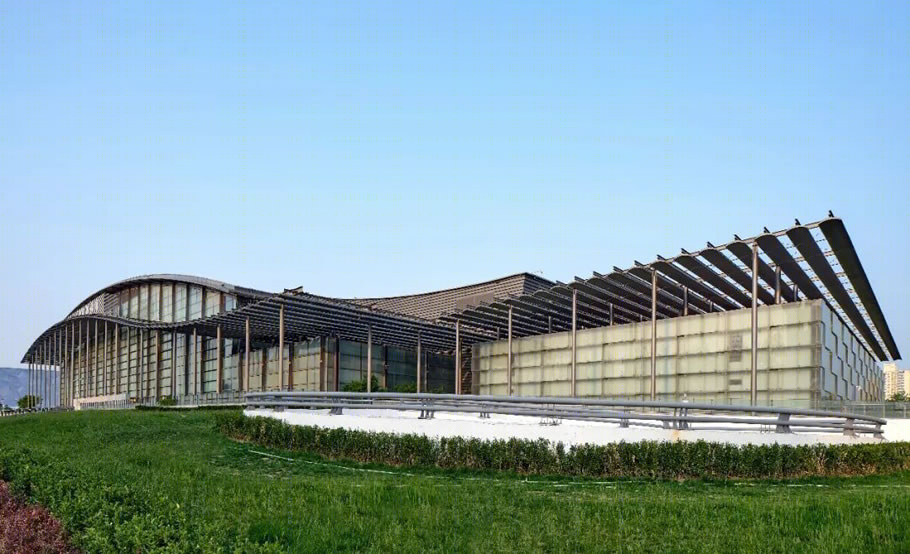

扩建训练馆的立面设计上以玻璃作为主要材料，选取双层不同材质与透明度的玻璃，经过两次光线折射后形成类似冰的质感，同时通过玻璃分块的凹凸变化，营造“冰块”效果，突出本次奥运会的冰雪主题。

装配式运动员更衣室

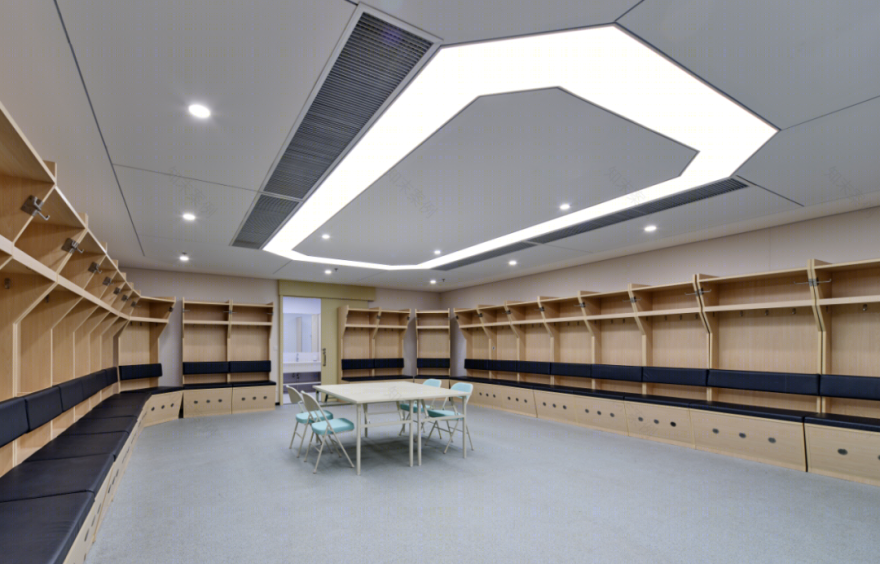

位于原场馆副馆的运动员更衣室，采用装配式集装箱式房。这种更衣室重量轻，不易破坏原场馆地面。可快速搭建，现场无湿作业且无焊接工艺。自带装修，无需进行二次施工。此外可在赛事结束后对场馆迅速复原并将箱式房回收再利用。

集约式空间利用

根据城市规划的要求，训练馆高度受到严格控制。为集约利用空间，将训练冰场上方的结构桁架层与赛时运行的功能房间相结合，将桁架间的空间充分利用。这一举措减小了建筑空间体量，对于降低建筑能耗和节省造价起到了重要作用。

新型抗震技术

为提高扩建训练馆的抗震性能，减小超长大跨度结构的温度效应，该馆的桁架支座采用摩擦摆隔震支座。同时为提高耗能减震，在隔震支座处设置电涡流阻尼器，形成摩擦摆隔震支座+电涡流阻尼器组成的大跨重载水平隔震系统，保证结构安全。

绿色环保的设计理念

改造过程遵循“绿色、低碳、节能、安全”的理念，场馆改造后达到既有建筑绿建二星标准。改造前进行暖通空调系统节能检测，根据检测结果针对性地优化了空调系统。设置暖通能耗监控系统，空调机组中设置空气净化装置，并采用排风热回收技术、自然通风等技术措施降低空调能耗。场地照明设计充分考虑场馆现状、优化灯具布置、减少灯具数量、选用轻量化灯具、采用节能环保高效的LED光源，减小了灯具发热量，降低热辐射对冰面及环境的影响，降低照明系统总耗电量的同时，也相应减少了制冰和空调系统的耗电量。

多功能场地灯光控制

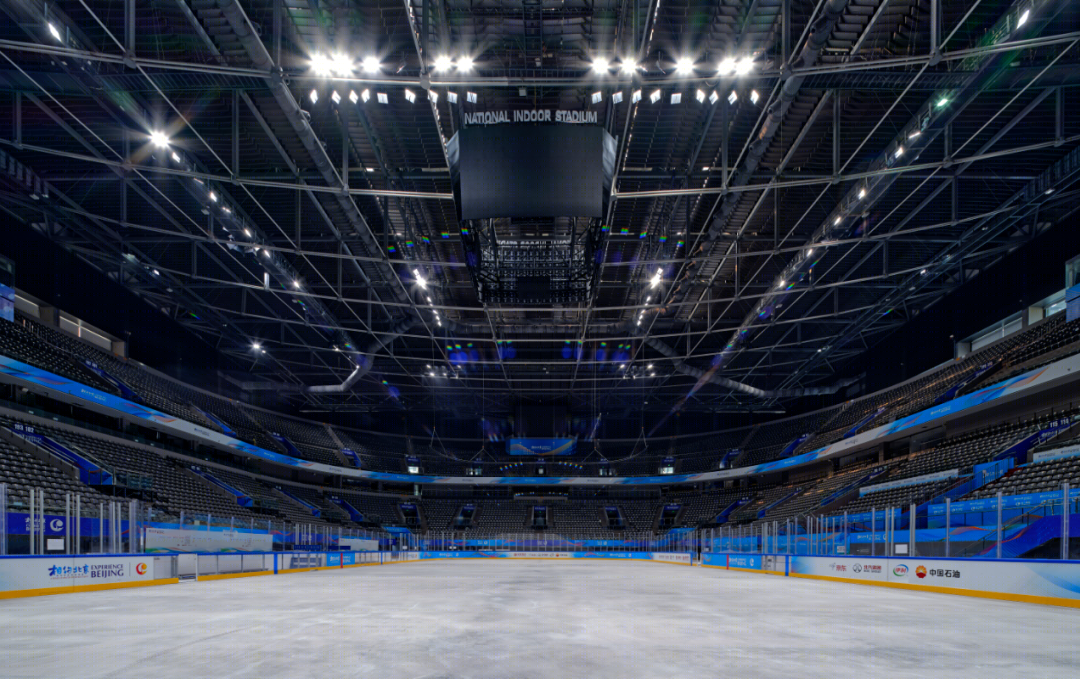

场地照明采用先进的灯光控制系统，兼顾赛时与赛后的使用。通过多场景控制，实现场地照明灯具单灯开关、单灯调光控制，满足赛后各种活动的需求。

2022年北京冬奥会结束后，国家体育中心将保留两块冰场，搭建冰上项目为基础的体育运动、文化展示综合平台。

建设单位

北京演艺集团

施工单位

中国建筑第二工程局有限公司

设计单位

北京市建筑设计研究院有限公司

设计团队

主持建筑师：查世旭

项目经理：张学俭

方案设计：查世旭、赵曾辉

建筑专业：吴莹、赵曾辉、李英、李晓菲

结构专业：周笋、周忠发、李培、蔡春杰、张雨薇、王玺、闫晓京、韩凌翔

设备专业：李丹、江雅卉、康健、薛怀坤、安劼、于越

电气专业：申伟、赵宏、徐傲、刘亚宾

景观专业：韦敏燕、陈曦
