钟家湾TOD半岛澜湾丨中国成都丨LWK+PARTNERS,基准方中

METRO CITY

BAY AREA|RIVERSIDE|ECOLOGICAL

一个与滨河绿地结合的站点，体现环境优势的新一代站点

A SITE COMBINED WITH THE RIVERSIDE GREEN SPACE

一个有生活味的城市节点，为区域提供充满活力的城市开发空间

A COLORFUL AND EXQUISITE URBAN LIFE

一个生态绿色的社区，实现区域的居住品质提升

AN ECO-GREEN NEIGHBORHOOD

建筑是时间与空间的载体，也是历史长河凝固的语言。作为成都轨道集团首个“湾居”TOD 项目，钟家湾 TOD 项目在设计上希望为住户带来丰富的城市生活体验而并非仅仅的打造一个单调的住区，从而诠释“亲水而居、慕水而筑”美好居住向往，营造一方山水自然的低密公园社区之境。

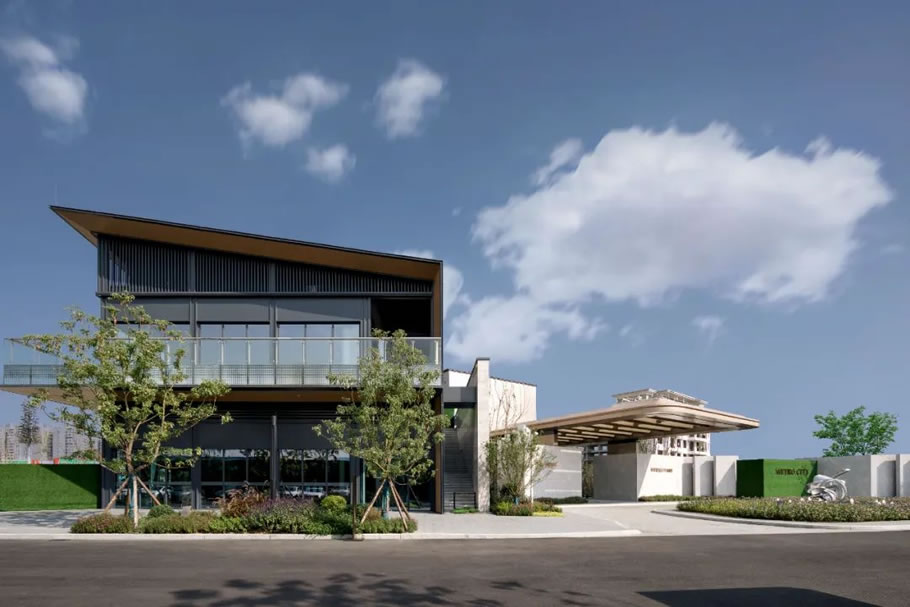

△展示区效果，Effect of exhibition area

/ 项目概况

Project overview

━

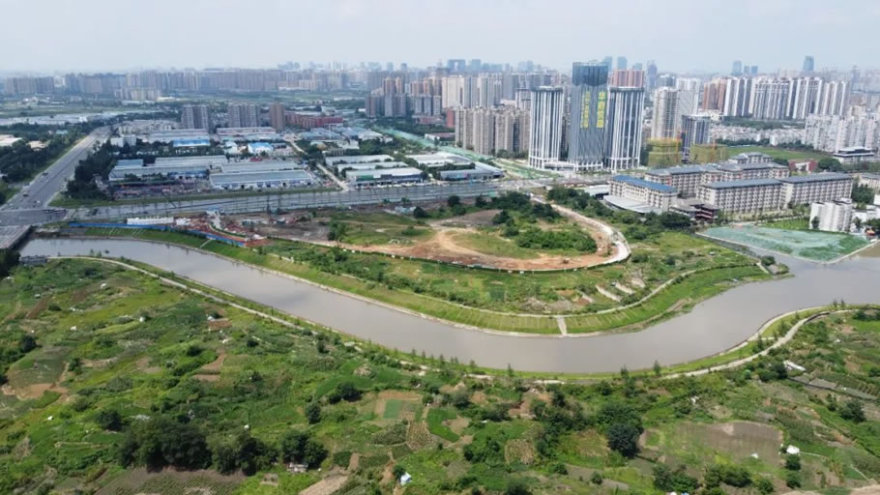

△周边现状，Surrounding current situation

项目拥有极其丰富的生态资源，除了江安河外，还有三江公园、江安河滨湖绿地分列项目两侧，进可观烟火阑珊，退则拥清风微澜，湾居生活的繁华与静谧在乎一念之间。未来，整个片区，将成为市民亲近自然、户外休闲、交流娱乐的重要场所。

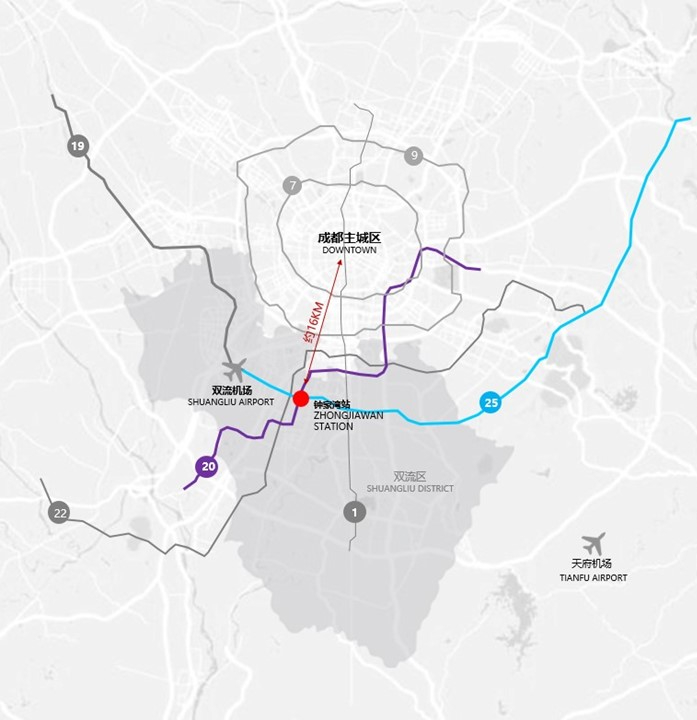

△项目区位，Project location

/总体策略

将生活化的情景体验融入设计

Overall strategy

━

将生活化的情景体验融入设计当中，营造一个复合型的城市开敞空间,同时借鉴本地建筑造型元素，用现代建筑材料重新诠释，构建一个充分享受滨江慢生活的 TOD 社区，塑造一个开合有致的城市空间形态联接公园，社区、家…

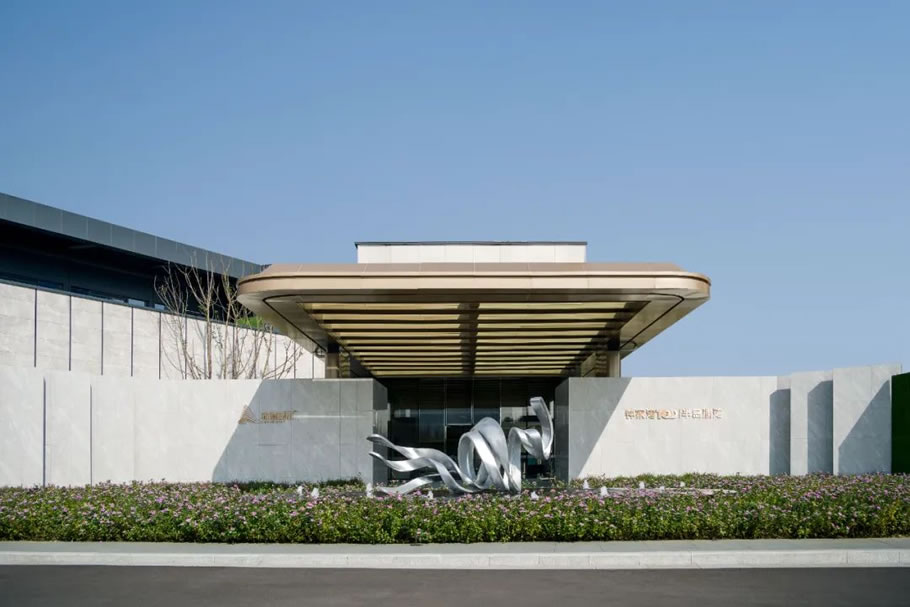

△入口效果，Entrance effect

项目定位利用公园及区域类规划的双线地铁，打造愉悦的从轨道公交系统到滨河绿地的步行体验，且与住区无缝连接。组团级站点与公园一体化打造，促进城市升级，弥补功能单一，以回应公园建设和城市升级的诉求。

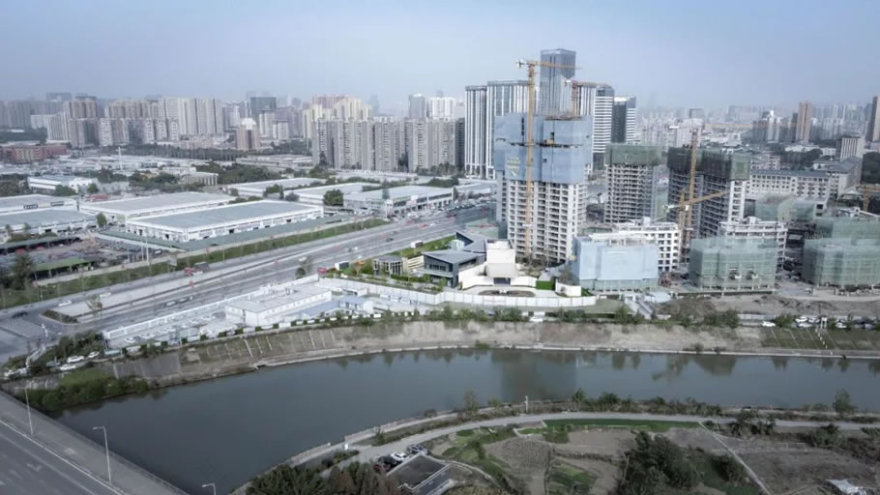

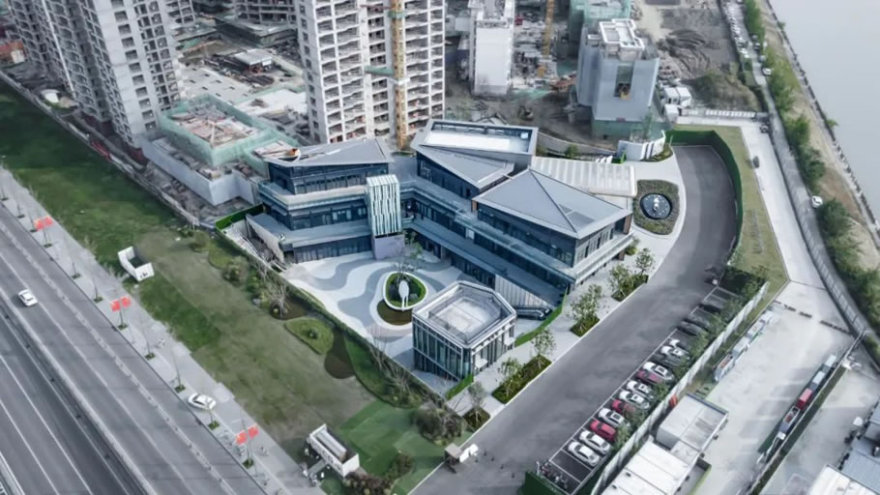

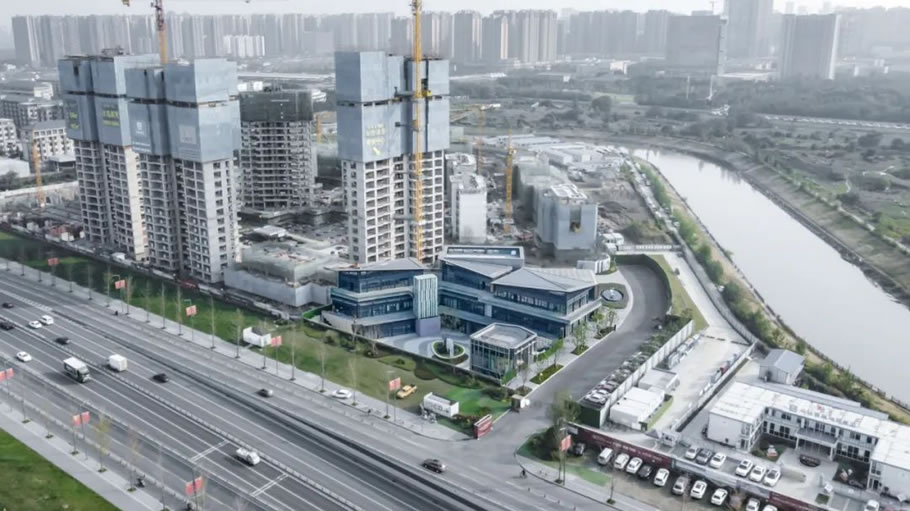

△项目整体鸟瞰，aerial view of the project

下沉广场连接各种城市功能：公园、住区、商业、公交换乘站，形成开放活力的开敞空间，并结合地铁出口，塑造城市公共空间+慢行系统串联，体现以人为本的慢行系统。

同时，项目依托公园+轨道交通形成生活服务圈，塑造开合有致的城市空间形态。

△中庭效果，Atrium effect

△沿街效果，Street effect

·方案生成

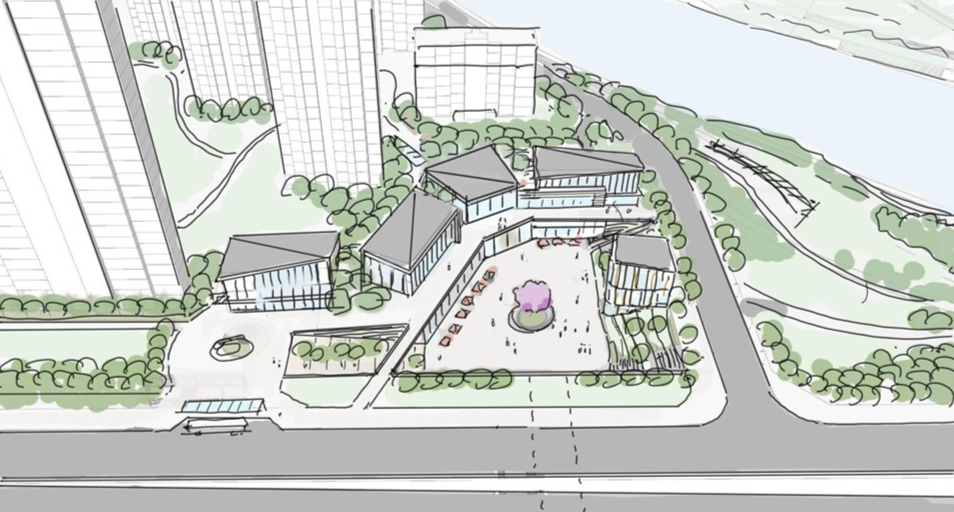

示范区多方案研究建筑形态与下沉广场空间关系，这里不仅仅是示范区，也是项目交付后社区生活的重要场所，同时也是与城市各功能空间联系的纽带。

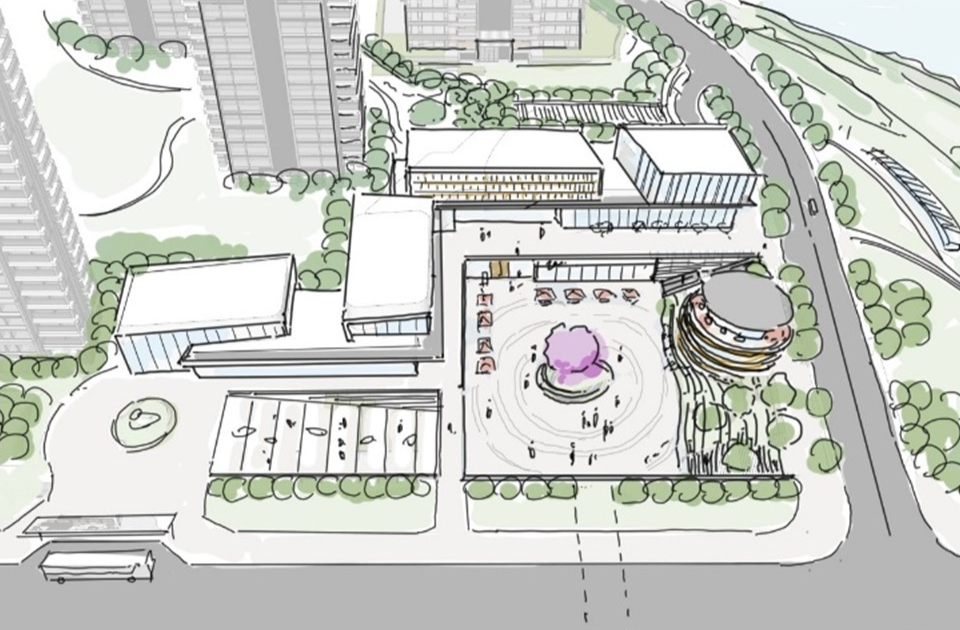

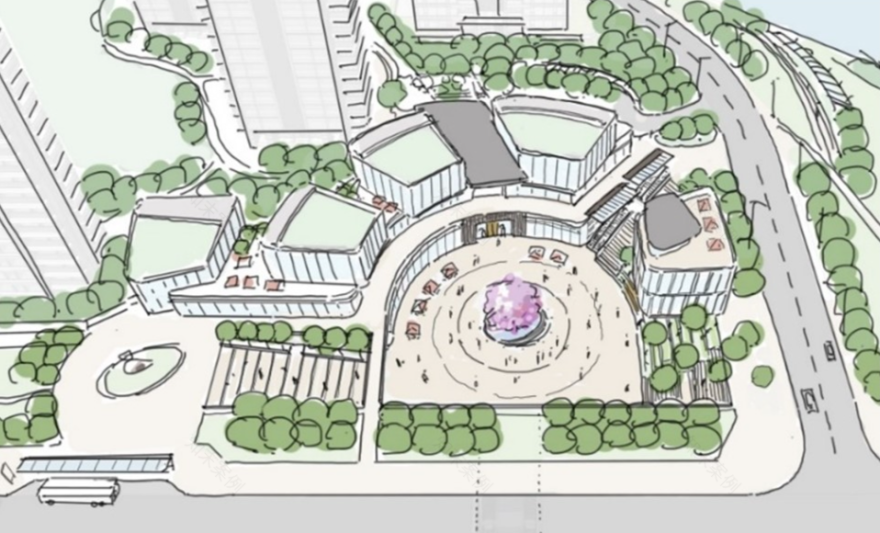

△方案一，PlanA

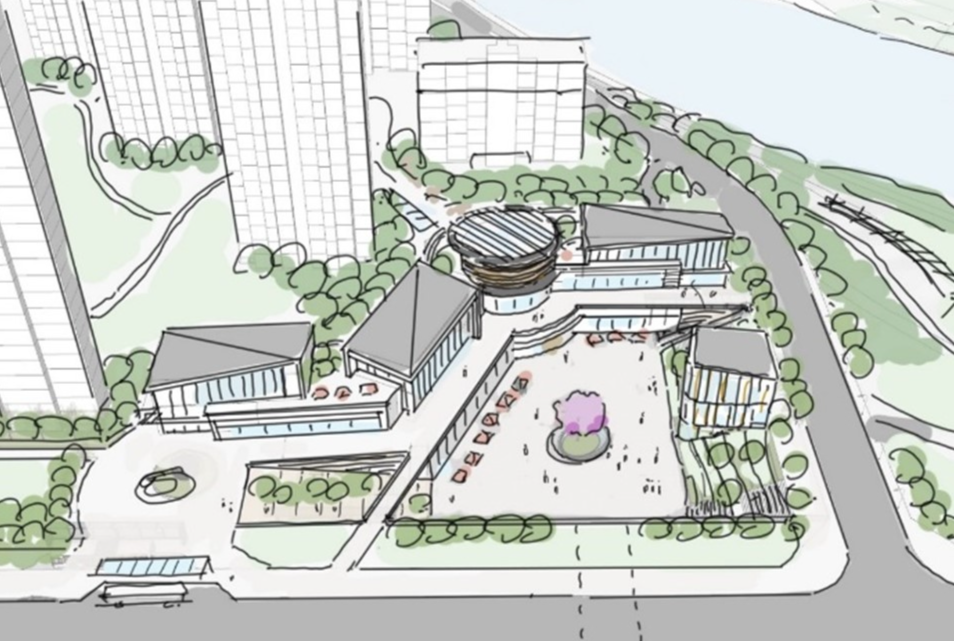

△方案二，Plan B

△方案三，Plan C

△

方案四，Plan D

·景观设计

俗世间，愿寻得一处山林栖身，游走于云乡梦海。在这里，鲜花、草地、树木都是玩伴，居江安河畔·游山水之中，看山、游水、居安，每一次呼吸都是对过去和未来的一场盛大纪念。

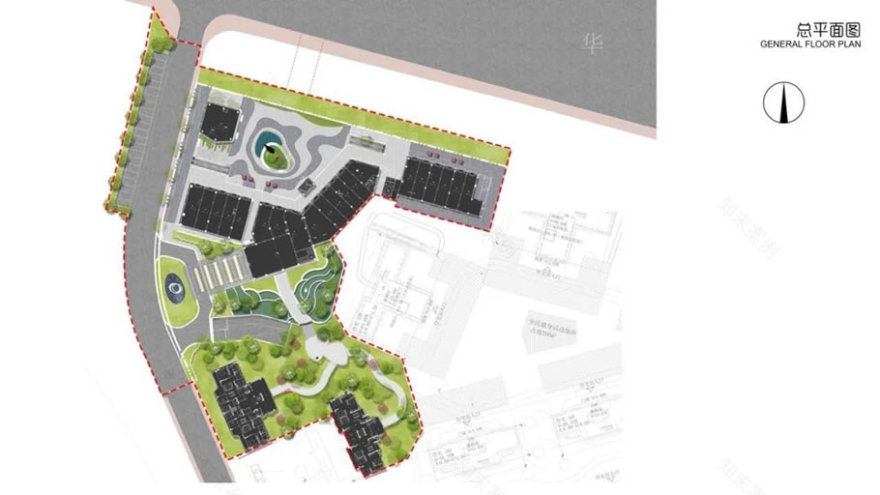

△总平面图，General layout

·涧 / 澎湃

千峰为我旋生妍，我为千峰一洒然。云掠石崖啼鸟树，雨添山涧落花。下沉广场打造山涧景观，穿过入口下至广场，豁然开朗。

△庭院效果，Courtyard effect

·湾/ 向往

今夜谁家扁舟子，何处相思明月楼。打造入境，特色的归家入口景象。

酒店式入口以弧形海浪景墙作为社区入口和商业街之间的界定，区隔热闹的街区氛围，环形水景作为社区入口对景寓意海上明月，并打造尊贵的环岛落客无雨归家体验。

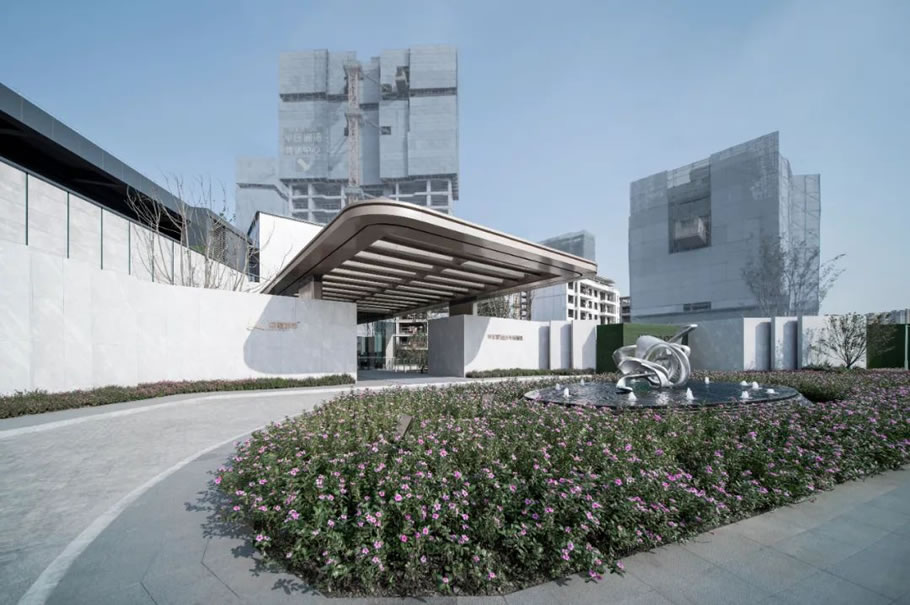

△入口效果，Entrance effect

·桥/心动

独立小桥风满袖，平林新月人归后。打造穿梭林中的归家桥径，感受独特归家体验。

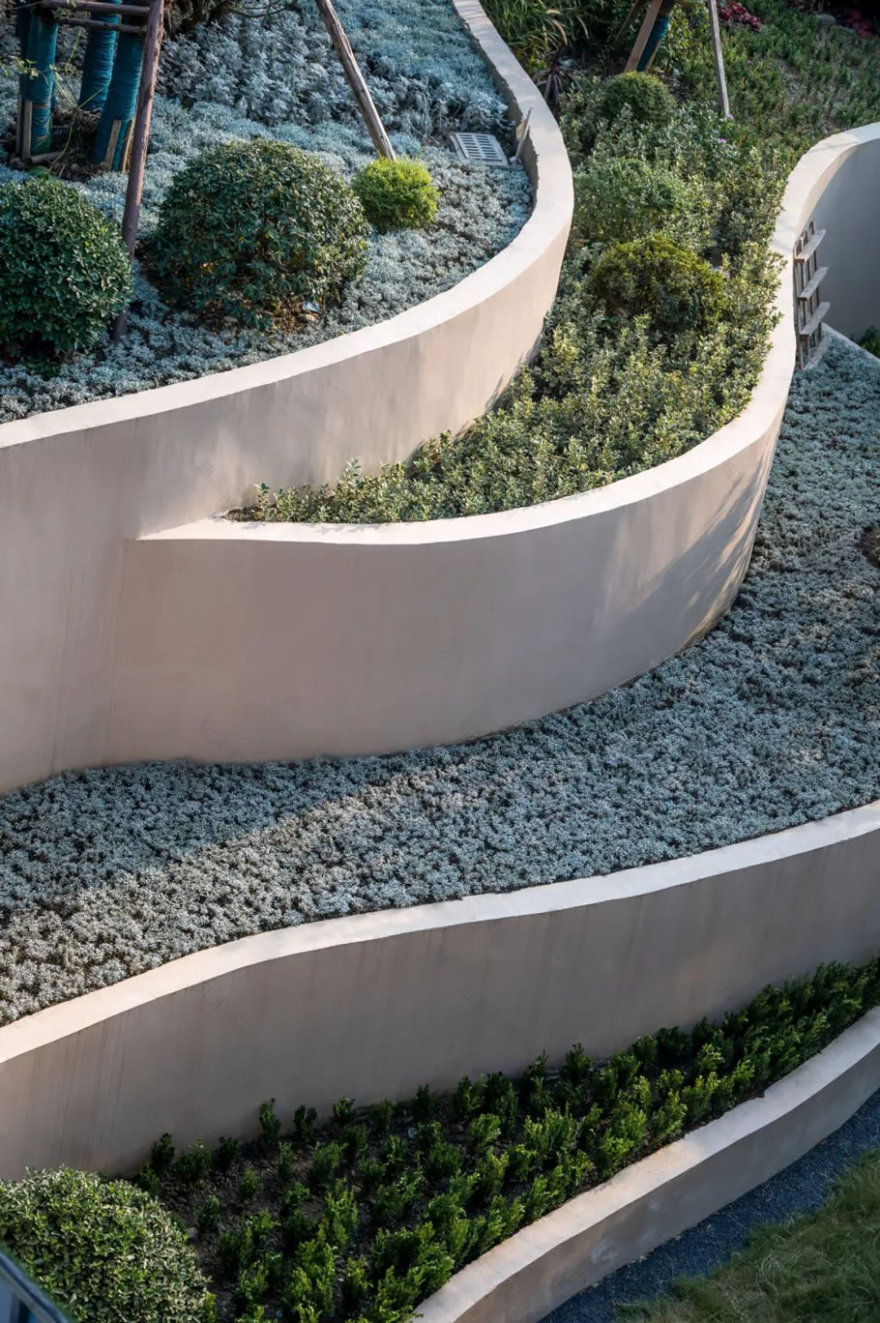

△景观效果，Landscape effect

/ 立面演绎

赋形建筑，精细化设计

Facade Design

━

生活场景空间的打造，复合动线的梳理，仅仅是项目的开端。接下来建筑立面设计、材料选型、各专业配合、立面控制及施工质量把控等，是项目愿景得以实现的关键。

·彩釉玻璃深化

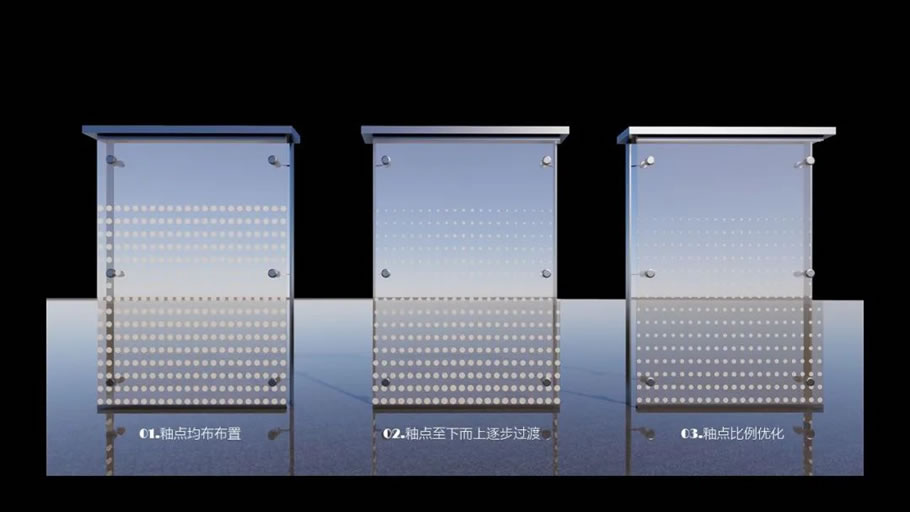

△电梯彩釉玻璃模拟，comparative analysis

△栏板彩釉玻璃模拟，comparative analysis

△彩釉玻璃效果，Realistic effect

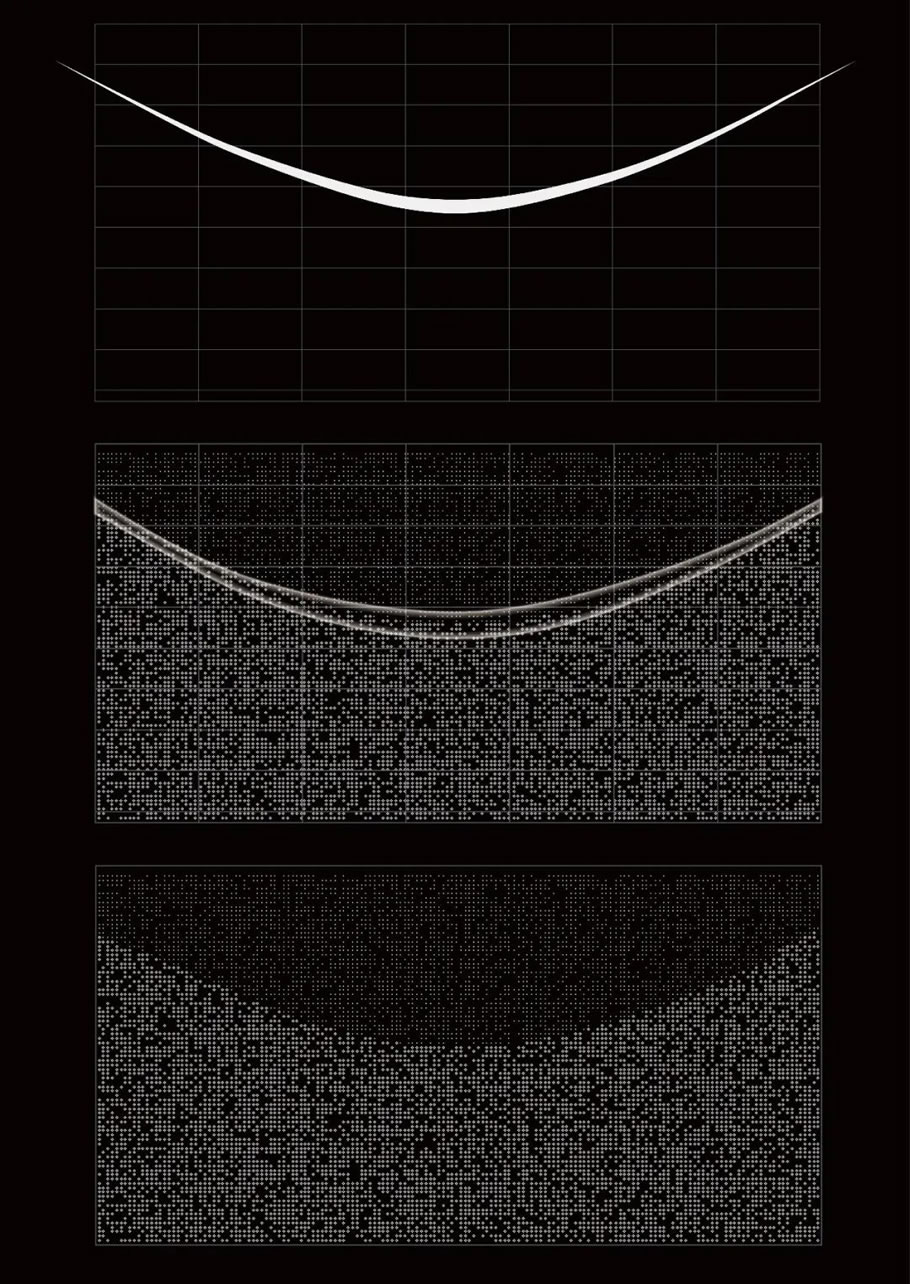

·穿孔铝板参数化设计

幕墙通过参数化设计，用大小不等的穿孔使最初的轻纱质感概念完美实现，也使得建筑本身更具有观赏性。

△穿孔铝板生成

Comparative analysis

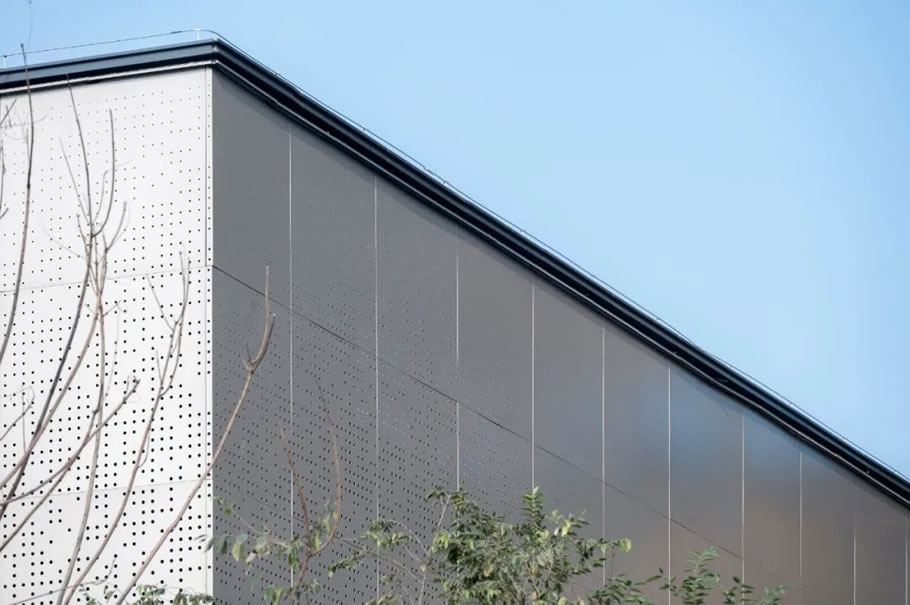

△穿孔铝板铝板效果，Realistic effect

·灯具隐藏

△灯具设计分析，Design analysis

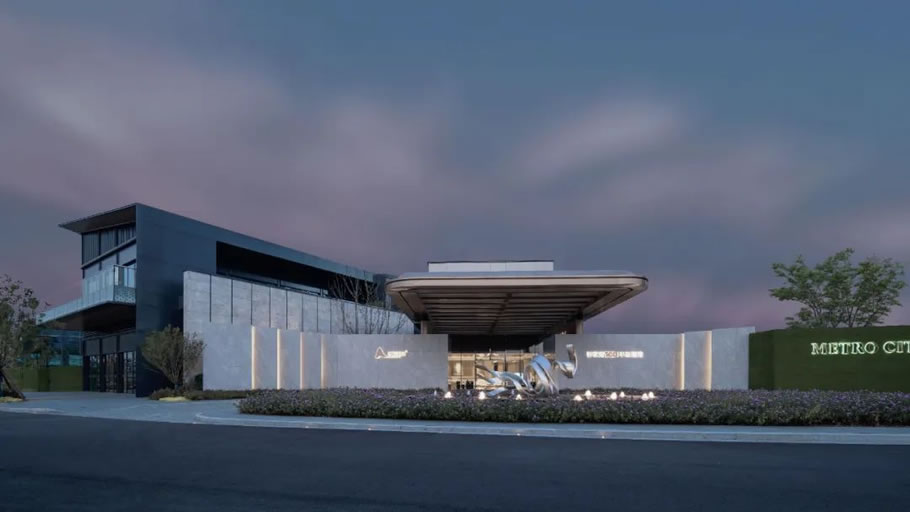

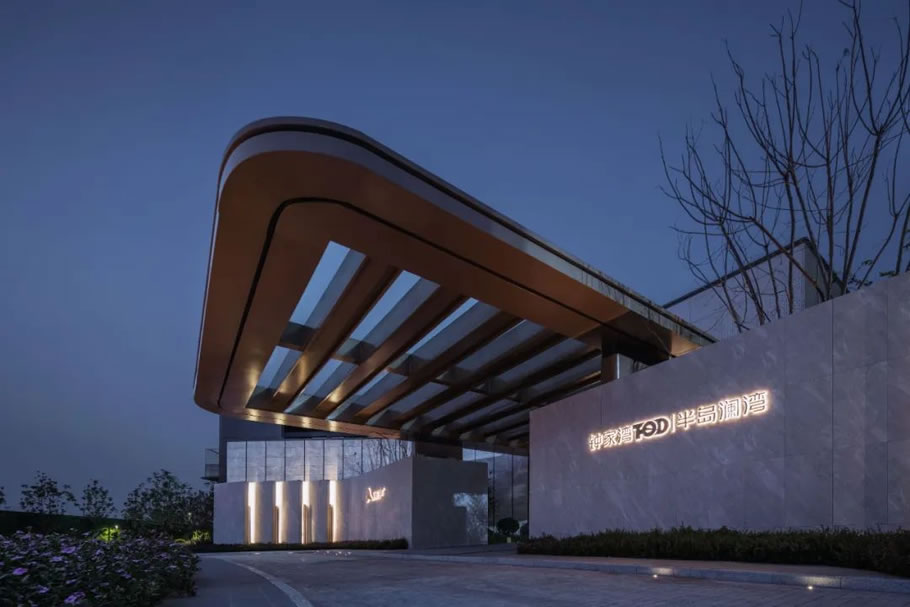

△夜景效果，Night effect

·材料选样

△建筑材料分析，Building material

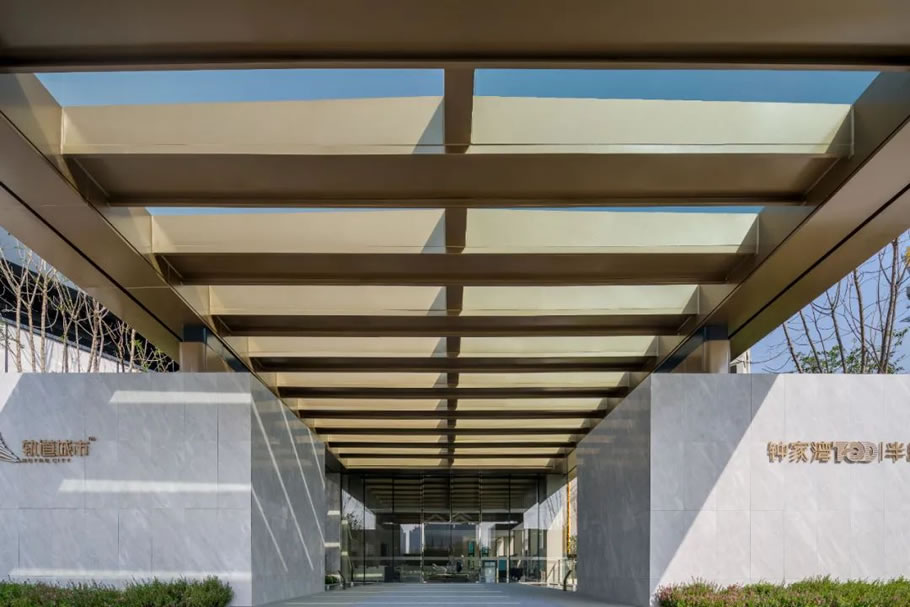

△入口构架，Entrance frame effect

/ 落地呈现

材料与建构，一体化控制

Facade Design

━

为保证准确、高品质呈现效果，建筑、幕墙、室内、景观、灯光设计高频率协同沟通同时，将图纸还原成模型，确保专业交圈，材料交接的准确性。

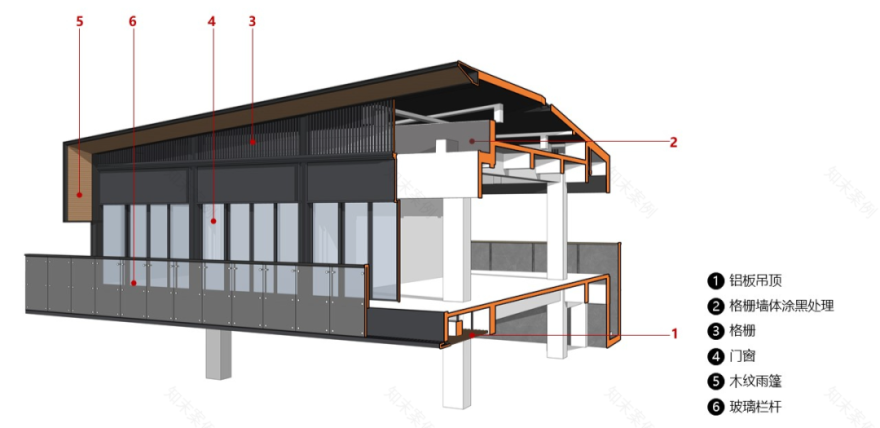

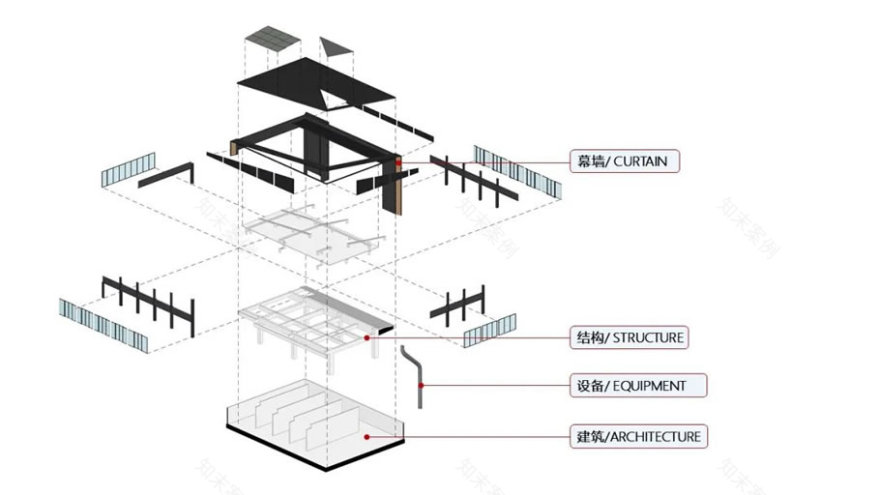

·模拟建造过程，检查专业交圈

通过模型将建筑、结构、设备、幕墙由二维图纸转换成三维模型，直观反映交叉专业问题。

△入口构架，Entrance frame effect

·标准节点模拟

通多对标准节点进行三维模型还原，在尺度上精准把控，功能反复排练，确保落地呈现效果。

△手工模型还原，Manual model

·全过程现场控制

重点关注施工阶段各大时间节点，进行精准有效控制，保证项目完成度。

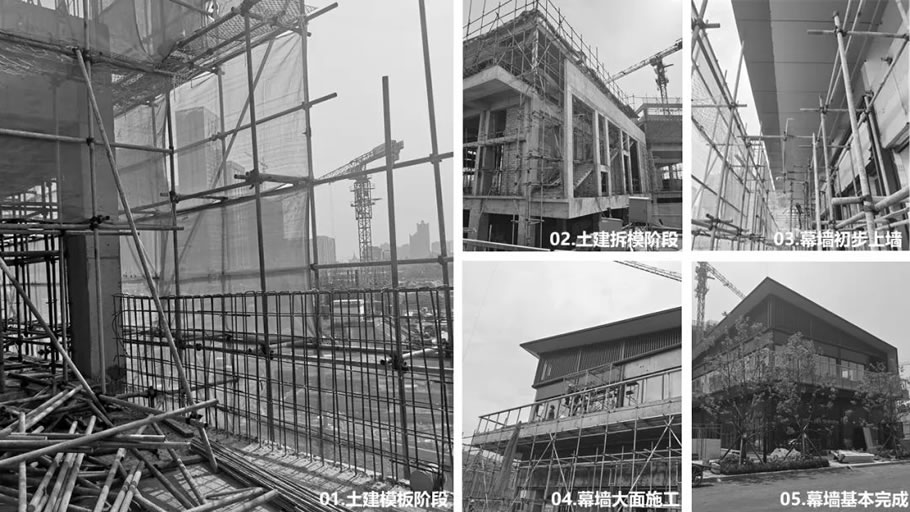

△现场巡检，Field control

项目信息

项目名称：钟家湾 TOD 半岛澜湾

项目地址：成都双流钟家湾

项目规模：3100㎡

建设单位：成都双流钟家湾轨道城市发展有限公司

建筑方案设计：LWK + PARTNERS 、基准方中成都第六事业部

设计团队：刘洋、丁前、李慧、赵文建、秦羽杰；黄坚、张龙、罗跃军、彭涛、冯旭涛、田琳菁

建筑施工图：基准方中成都第六事业部

幕墙设计：成都科腾凯特工程设计咨询有限公司

景观设计：LWK + PARTNERS（方案），基准方中景观事业部（施工图）

室内设计：基准方中室内设计部

建筑摄影：刘泉、陈方升
