双螺旋桥建模思路与设计亮点分享

【犀牛建模双螺旋桥】建模思路分享

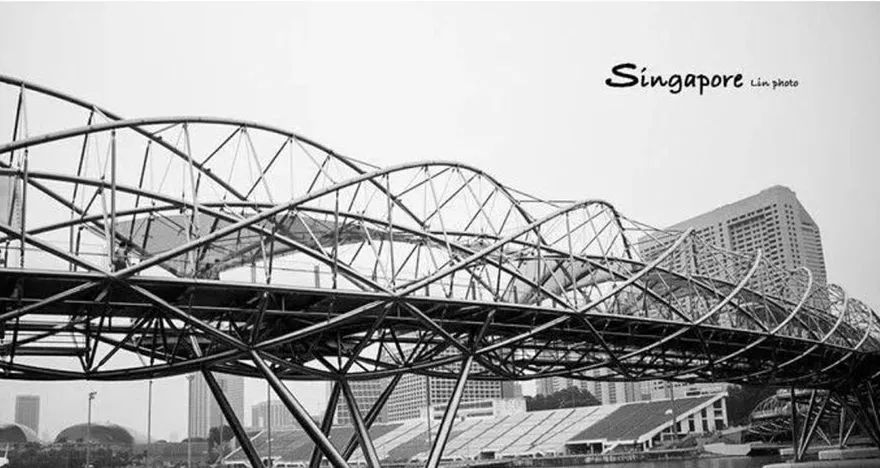

第一步：观察天桥结构，天桥基本由外部大的螺旋线结构及内部小螺旋线结构组成骨架，骨架之间由小的杆件相连。截面偏下是人行步道，两边搭配简易栏杆。

第二步开始建模：

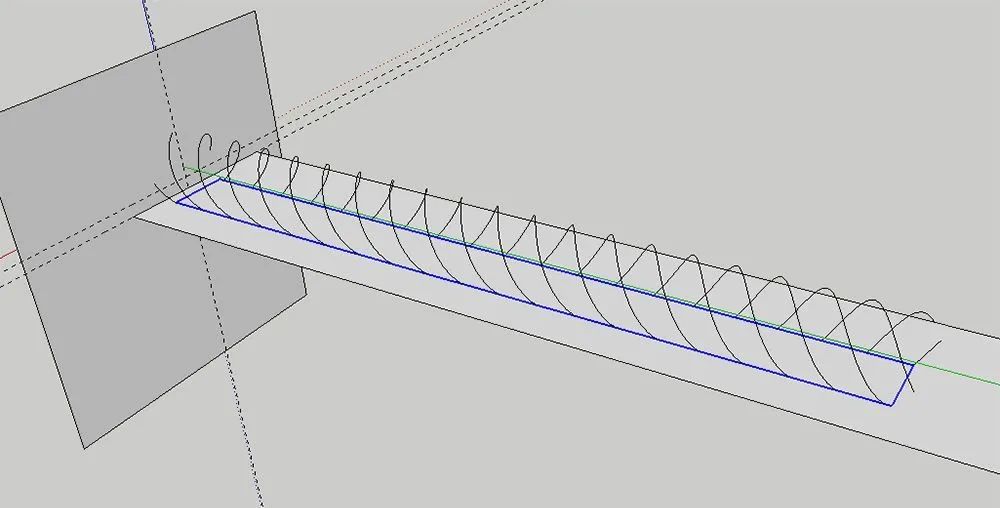

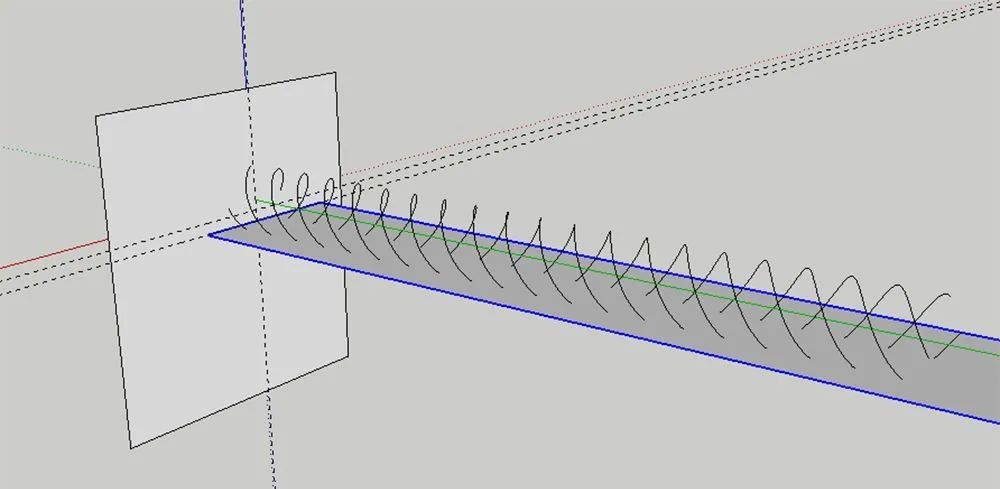

       （一）绘制螺旋线，利用suapp绘制螺旋线功能，半径及间距根据需要自定。然后旋转复制，此处我大致复制四根螺旋线。如图：

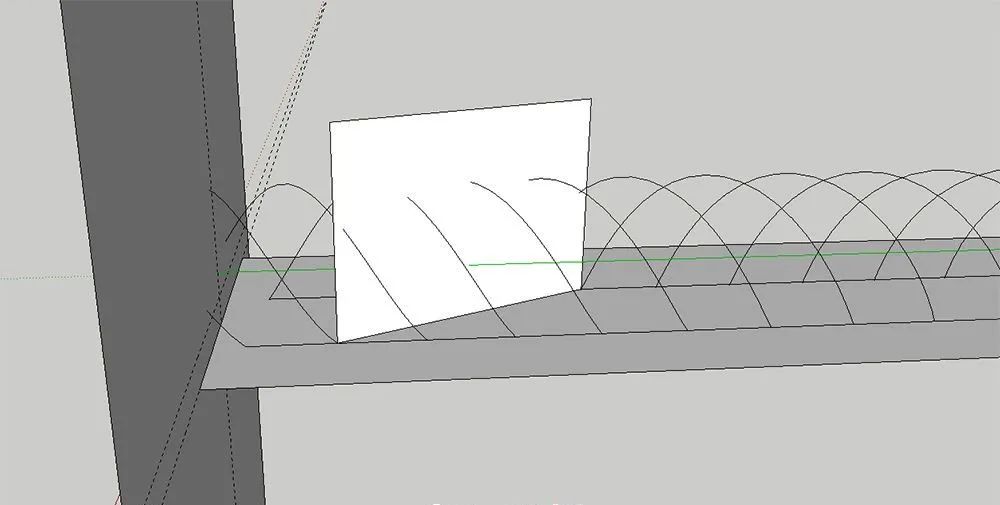

（二）大致确定步道位置，绘制参考面，此处可用旋转矩形工具，注意成组。

（三）找出线面交点，绘制直线，作为步道两侧杆件结构线。

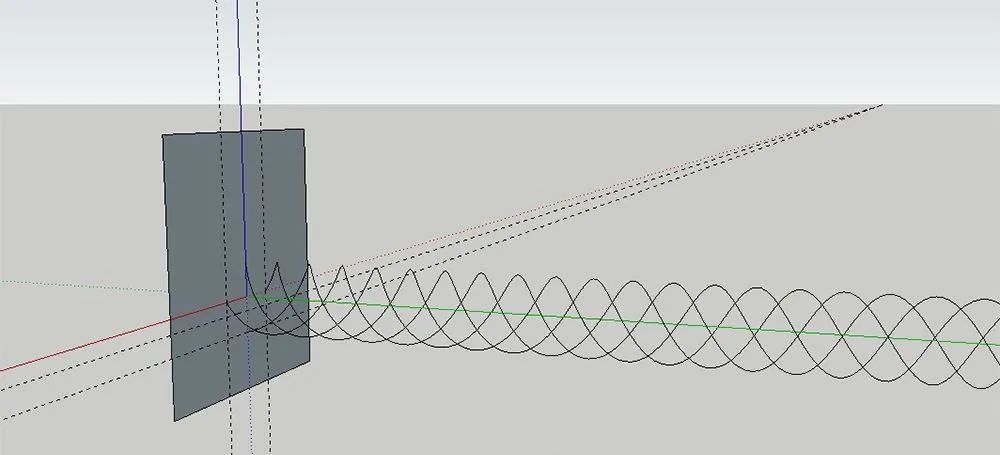

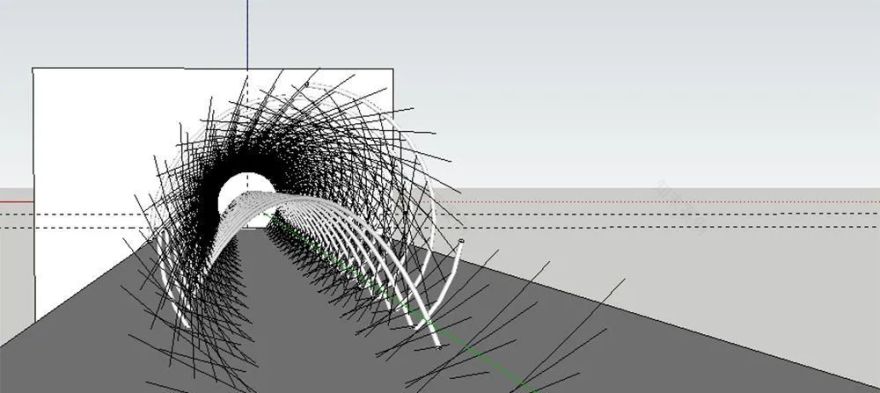

(四）利用旋转矩形以及线面交点绘制参考面，利用贝兹曲线插件在面上绘制内部反螺旋线轮廓。移动复制如下图：

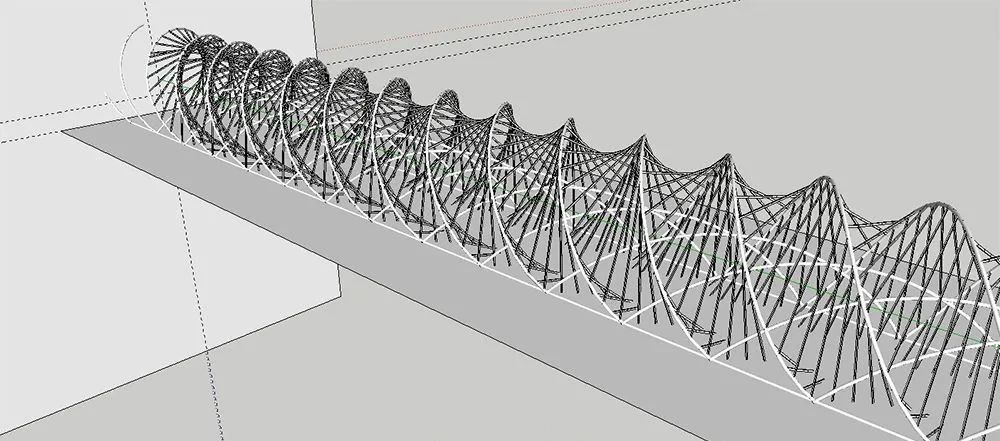

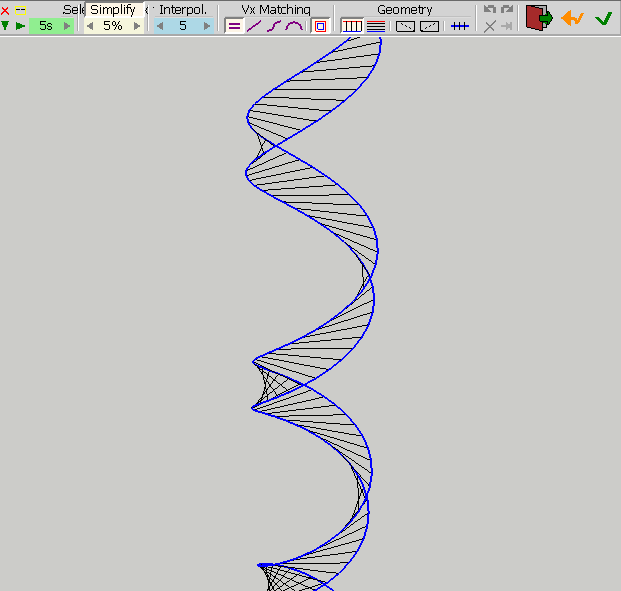

(五）利用curviloft插件，选择外部螺旋线，生成连接细小杆件。密度自己调整。

（六）利用suapp线转圆柱生成结构，半径自定。

（七）完善步道及栏杆，此处栏杆形式越简约越好。

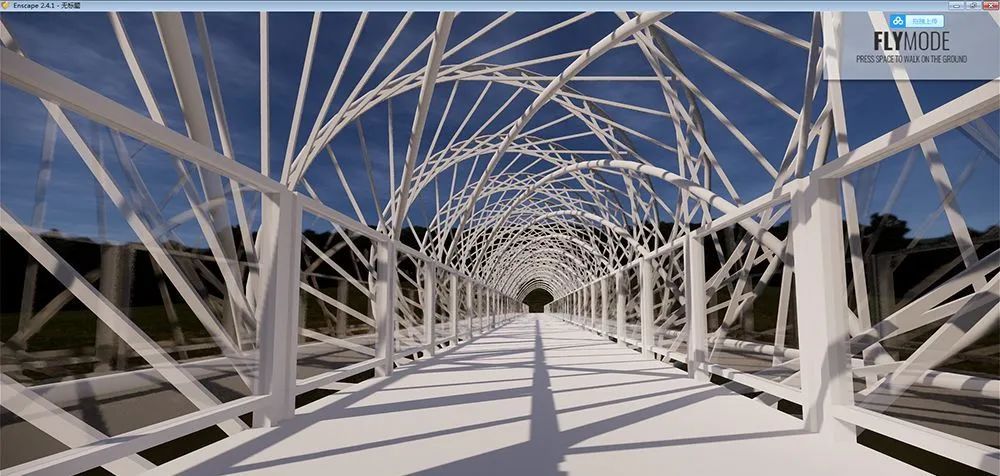

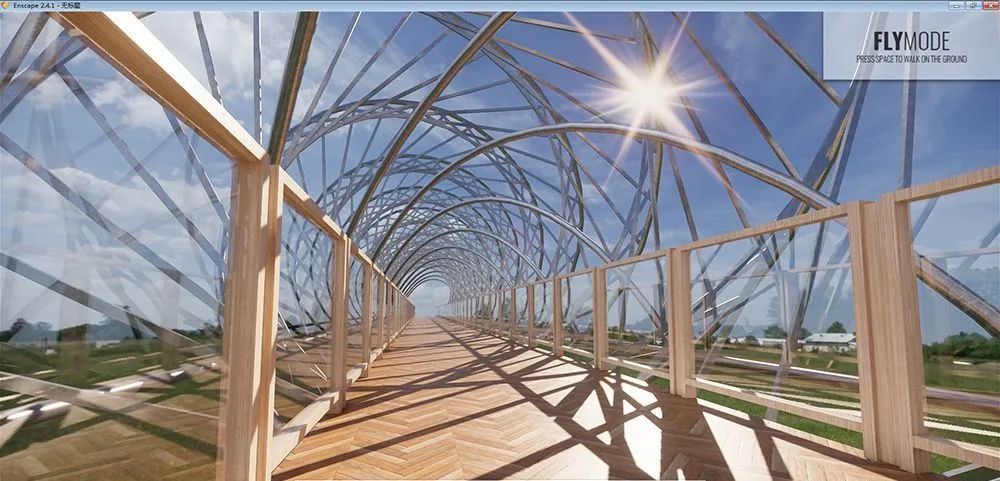

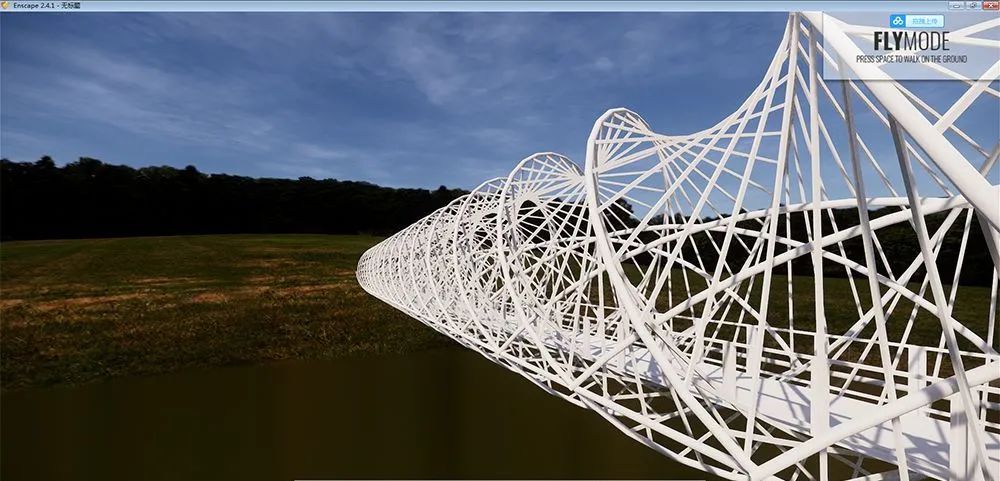

（八）渲染器大致看一下效果。

（九）简单赋予材质，渲染效果图。

最后，分享一下我们的过程模型。
