云环 · NAVER云数据中心丨韩国

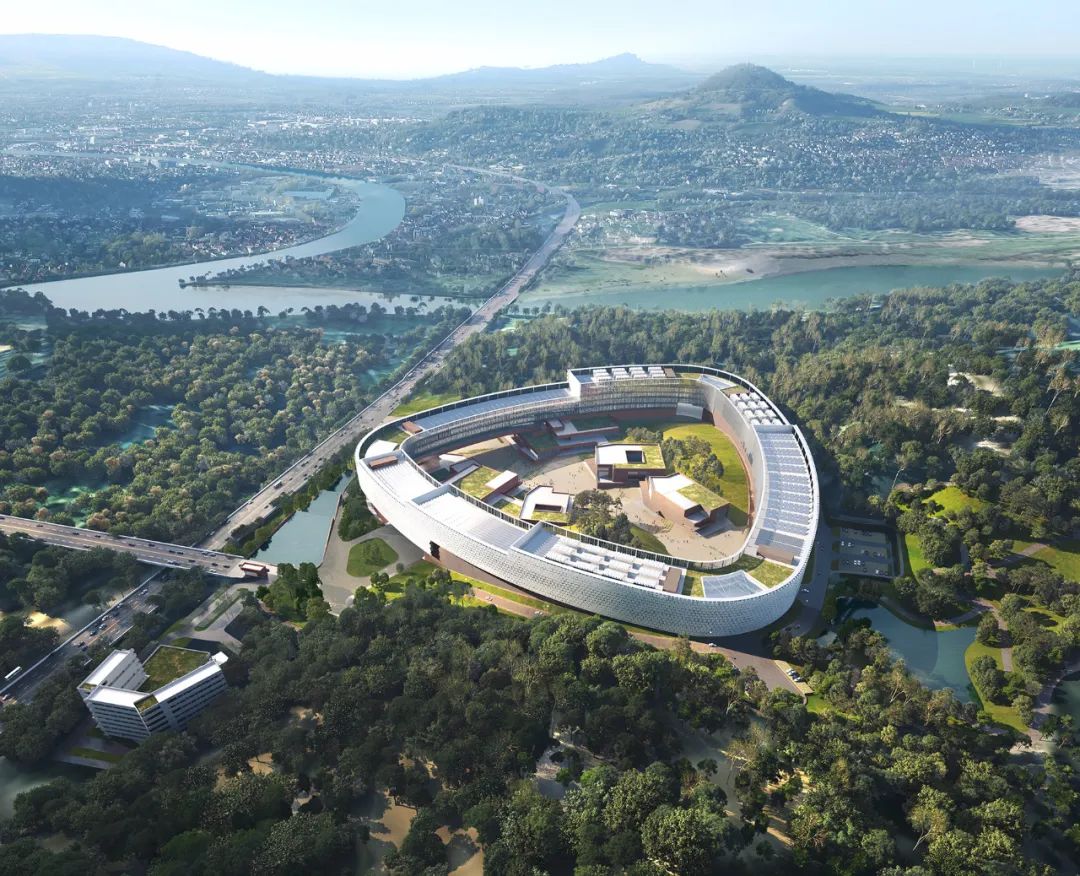

△ 渲染图 - 鸟瞰

  ©

BEHIVE致野建筑

项目地点

  韩国世宗

设计单位

BEHIVE致野建筑

项目面积

 250000平方米

项目状态

方案，NAVER云数据中心国际竞赛

荣誉奖

该项目位于韩国世宗市的一个山谷地带，其设计灵感来源于韩国的世界文化遗产村落Hahoe，它拥有着被群山包围的聚落特征。由此，设计创造了一个由数据环绕保护的、

高效而永续

的学习社群。

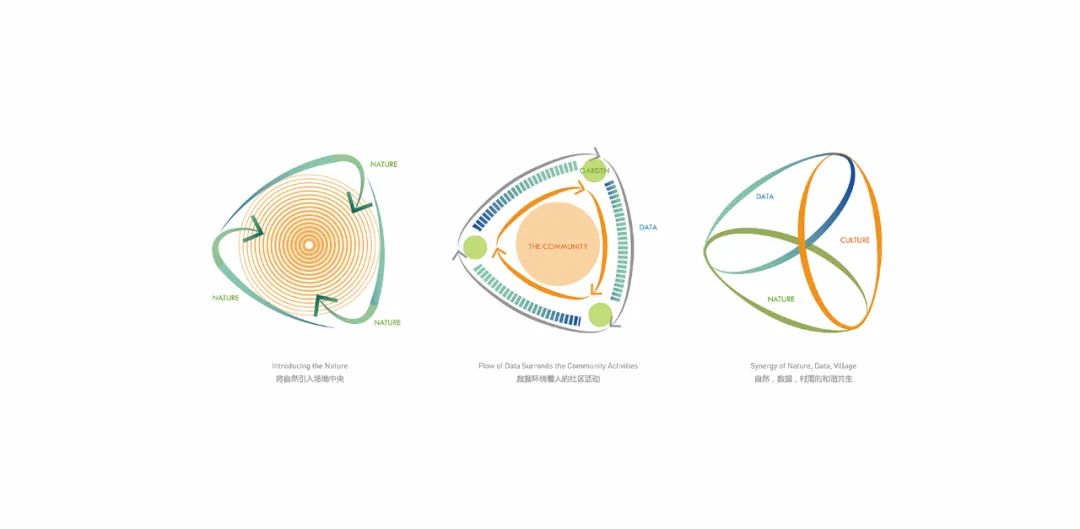

△ 概念分析图

  ©

BEHIVE致野建筑

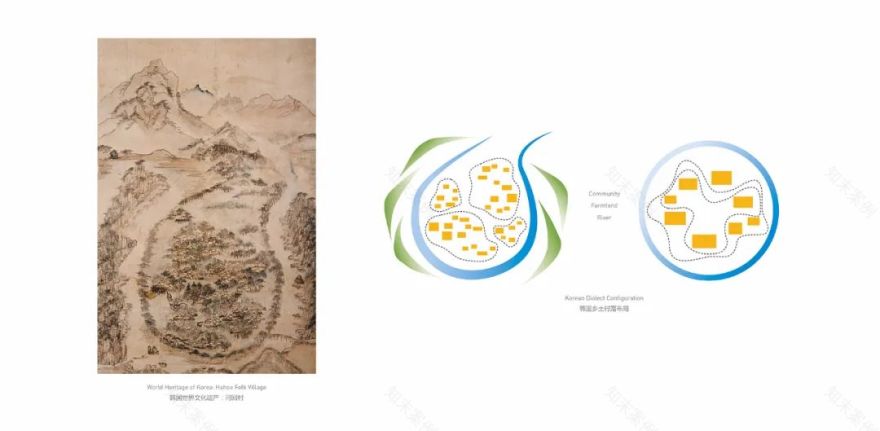

△ 文脉概念分析图

  ©

BEHIVE致野建筑

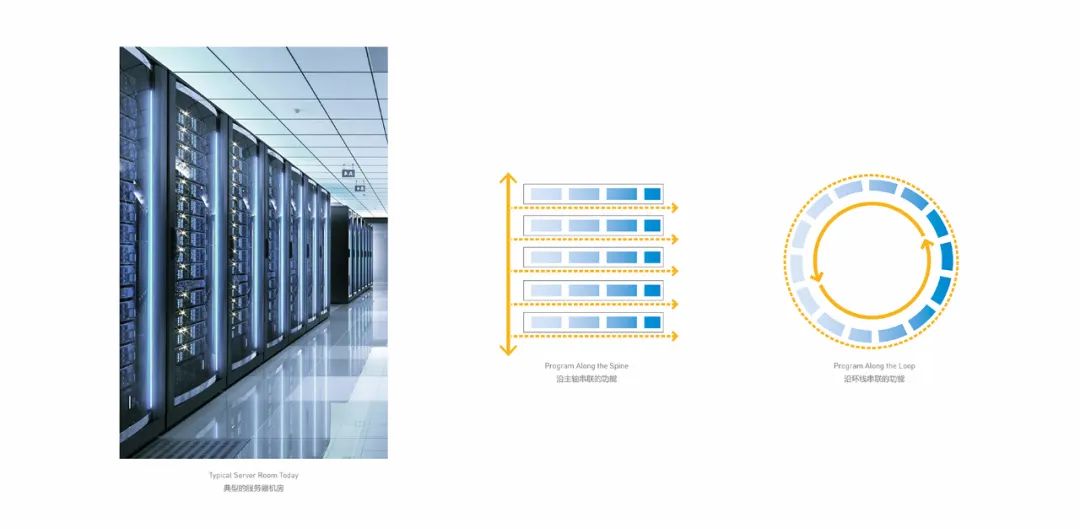

△ 数据中心类型研究分析图

  ©

BEHIVE致野建筑

△ 渲染图 - 主入口

  ©

BEHIVE致野建筑

项目最大的挑战之一是如何克服高差接近50米的山地地形。对此，设计提出了“云环”的概念，它由两部分组成——外环与内环。外环如天际的云一样漂浮在山谷上方，布置有服务器机房与相关机电设备。内环由一系列具有公共功能的建筑体量组成，如同传统村落一样有机地散布在山谷中，涵盖了控制中心、会议中心、学习中心、展览馆等。通过抬升外环，服务器机房可以不受地势影响，创造出大平层的高效空间，有利于设备的布置与维护。通过减小体量，内环建筑能够很好的顺应地形，大大减小了项目的土方工程量。

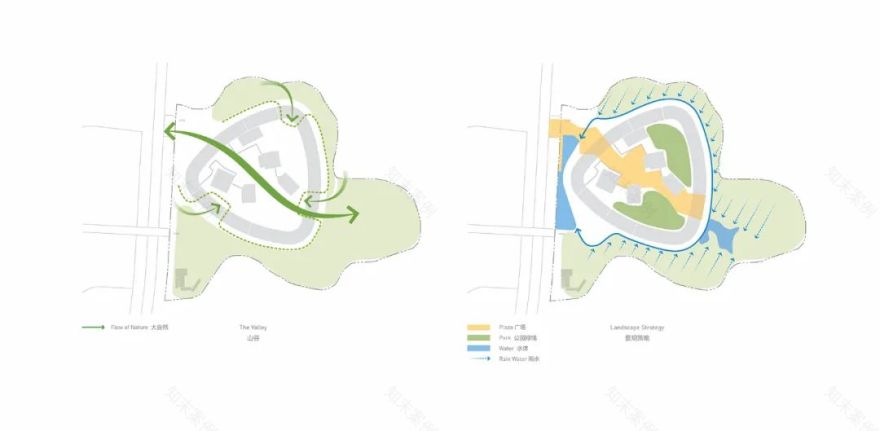

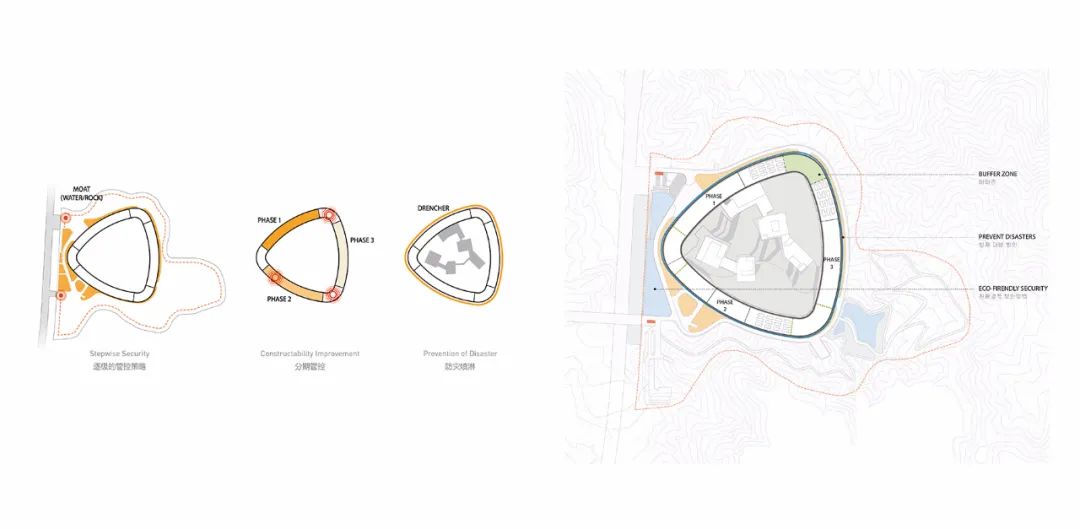

△ 场地策略分析图

  ©

BEHIVE致野建筑

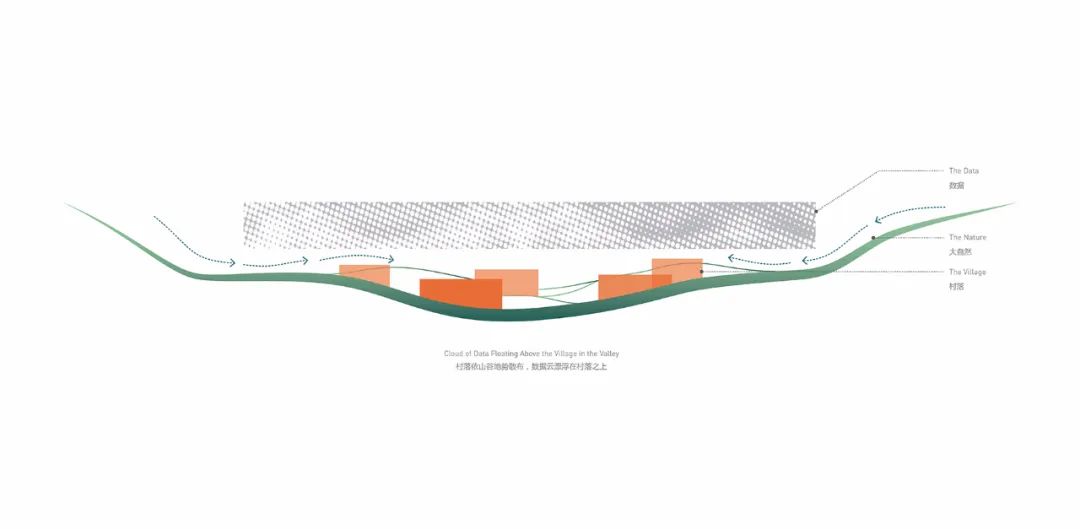

△ 概念剖面分析图

  ©

BEHIVE致野建筑

△ 渲染图 - 鸟瞰

  ©

BEHIVE致野建筑

△ 渲染图 - 广场

  ©

BEHIVE致野建筑

建筑材料的选择更是加强了这种二元性。外环被赋予了一个精致的多层幕墙系统。银色、轻盈的表皮上布置了大小变化的孔洞，穿孔的形式也是项目整体造型的抽象表达，它具有视觉张力的形象代表了该品牌的品牌力量。同时，幕墙也具备了净化功能，气流穿过安装在孔洞后的水幕系统能够得到净化与冷却，以保证进入服务器机房的空气质量。另一方面，着色混凝土被运用于内环的“村落”。这种朴素厚重的材料使建筑体量能够完美的融入到地景中，如同从土地里自然生长出来的一样，是对传统韩国村落的乡土气质的致意。

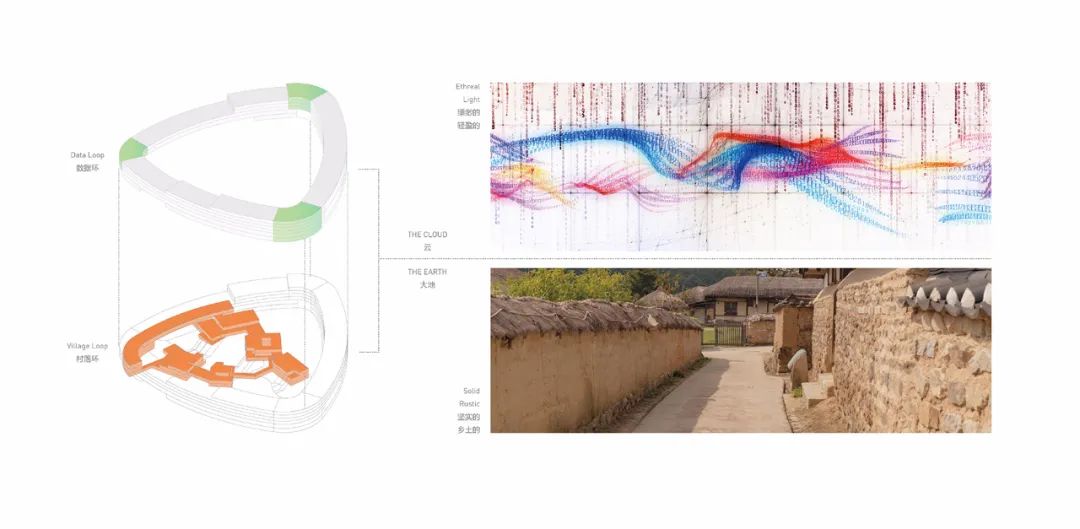

△ 体量构成与氛围意象分析图

  ©

BEHIVE致野建筑

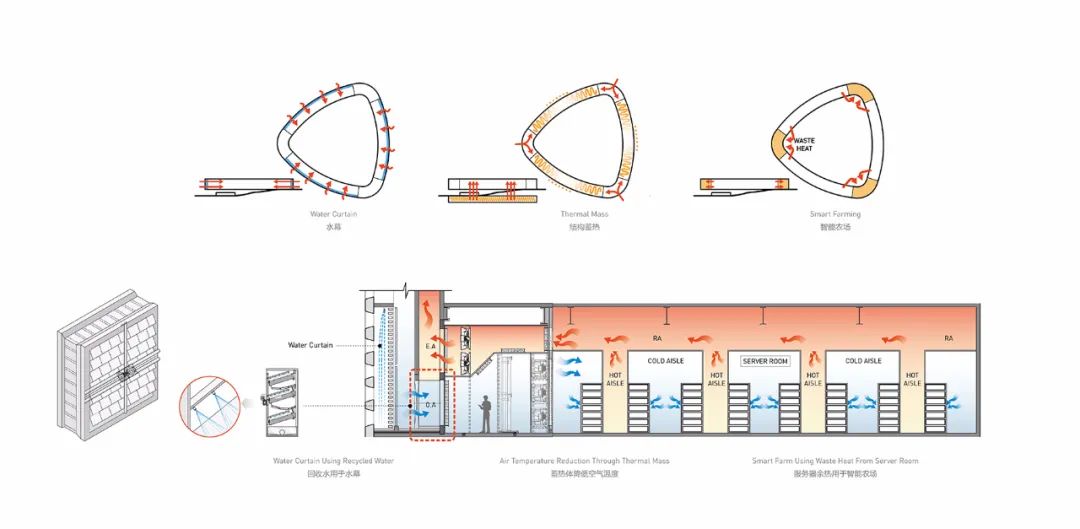

△ 节能永续设计分析图

  ©

BEHIVE致野建筑

△ 渲染图 - 室内

  ©

BEHIVE致野建筑

外环的平面架构被分为三段有些弧度的分支，以更好地应对三个建造分期。在分支的交汇处安置了一系列的辅助功能，如垂直生态花园、办公、维护用房与储藏空间等。项目大平层的平面、水平与垂直流线的简洁高效，使得这里也非常适合机器人设备的运用。

△ 流线分析图

  ©

BEHIVE致野建筑

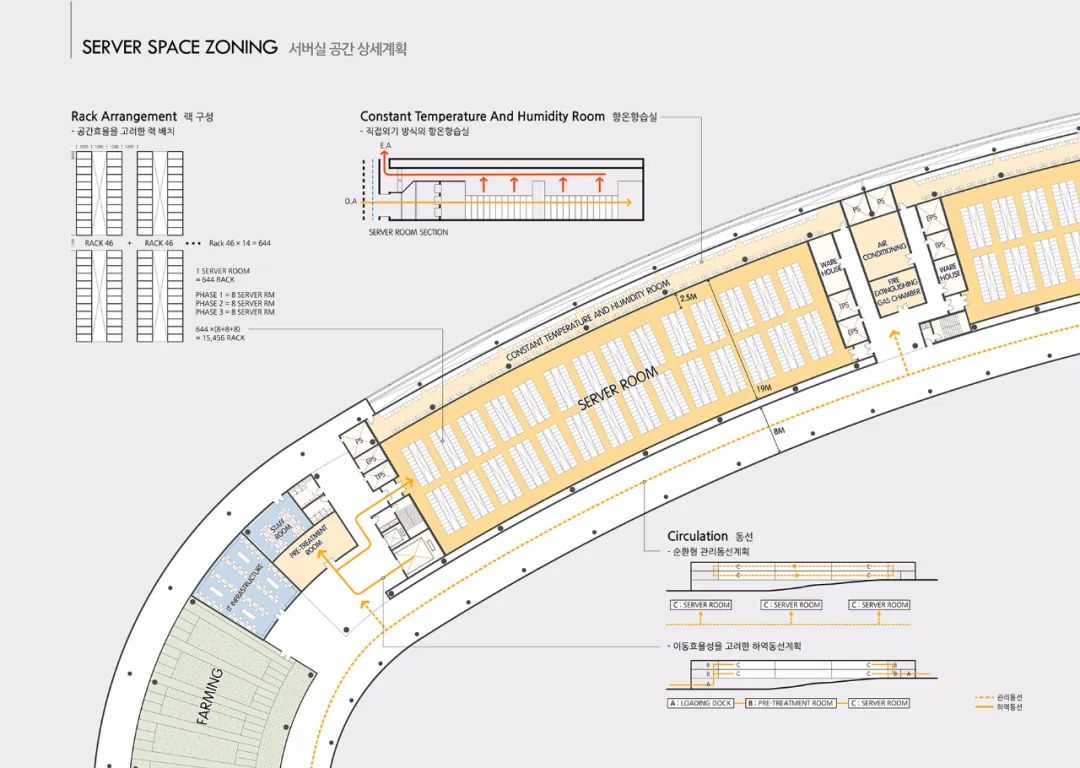

△ 数据机房分析图

  ©

BEHIVE致野建筑

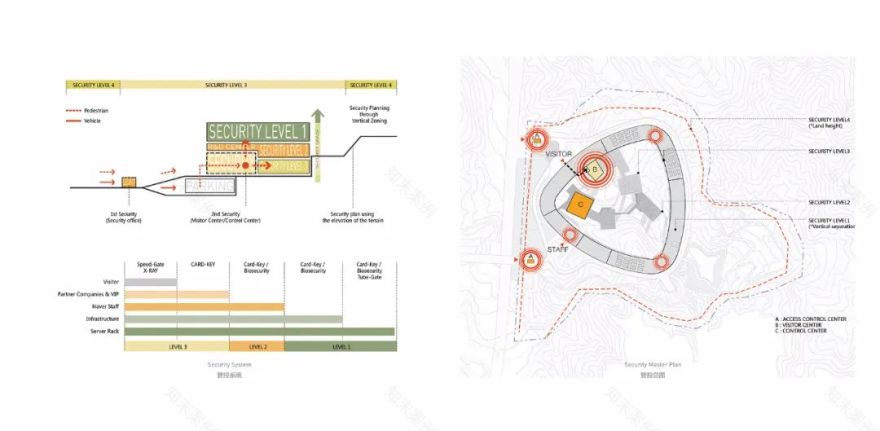

△ 场地安保措施分析图

  ©

BEHIVE致野建筑

△ 安保分级分析图

  ©

BEHIVE致野建筑

设计图纸  ▽

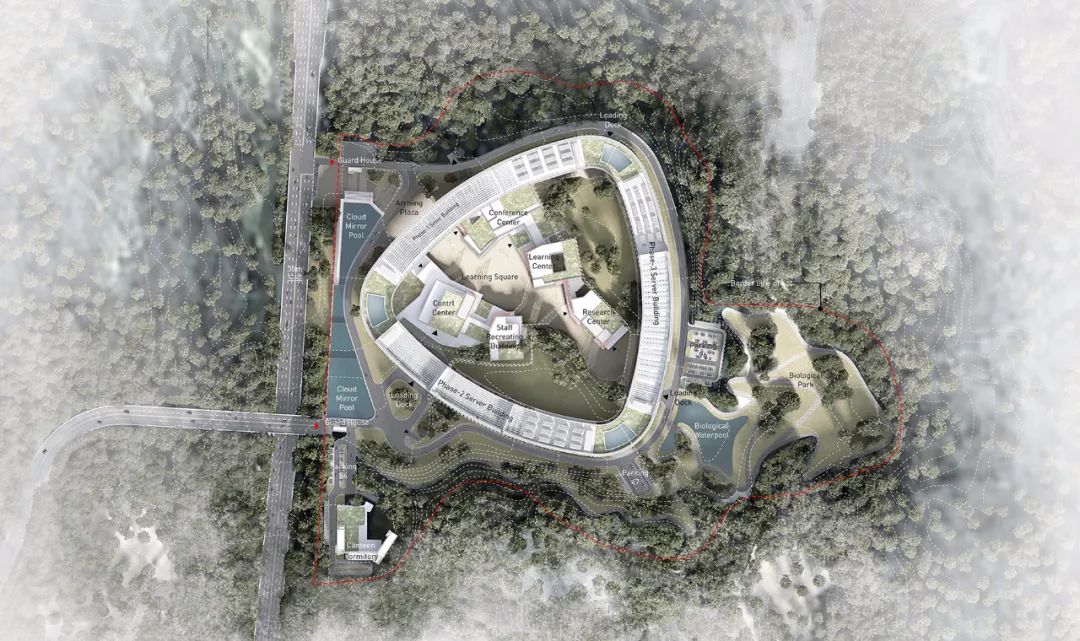

△ 总

平

面图  ©

BEHIVE致野建筑

△

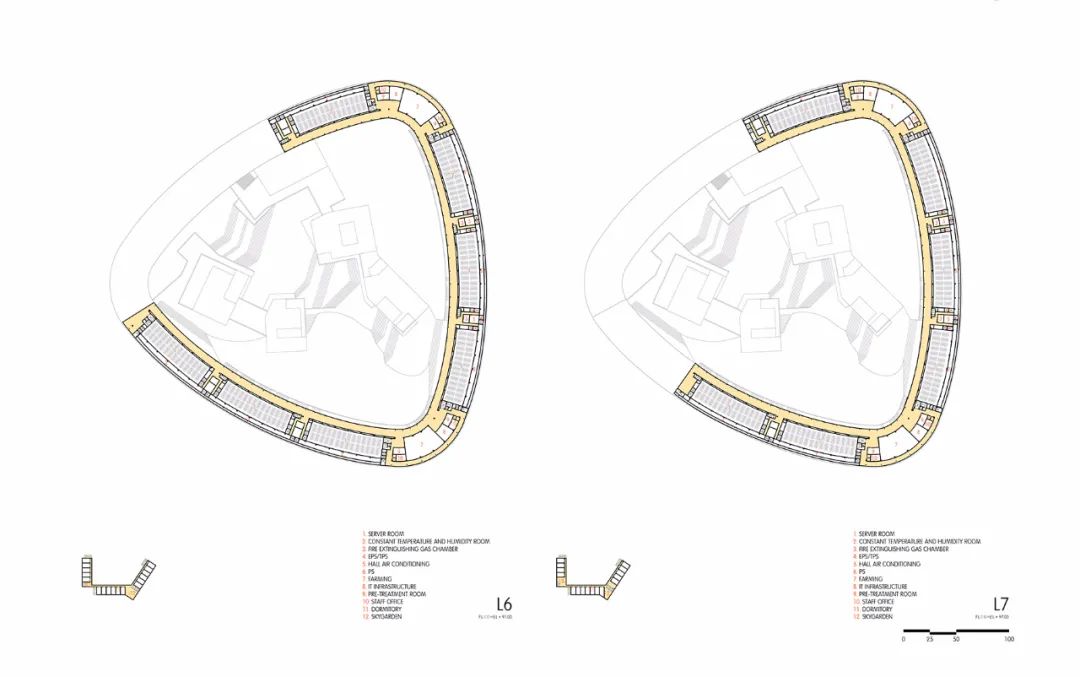

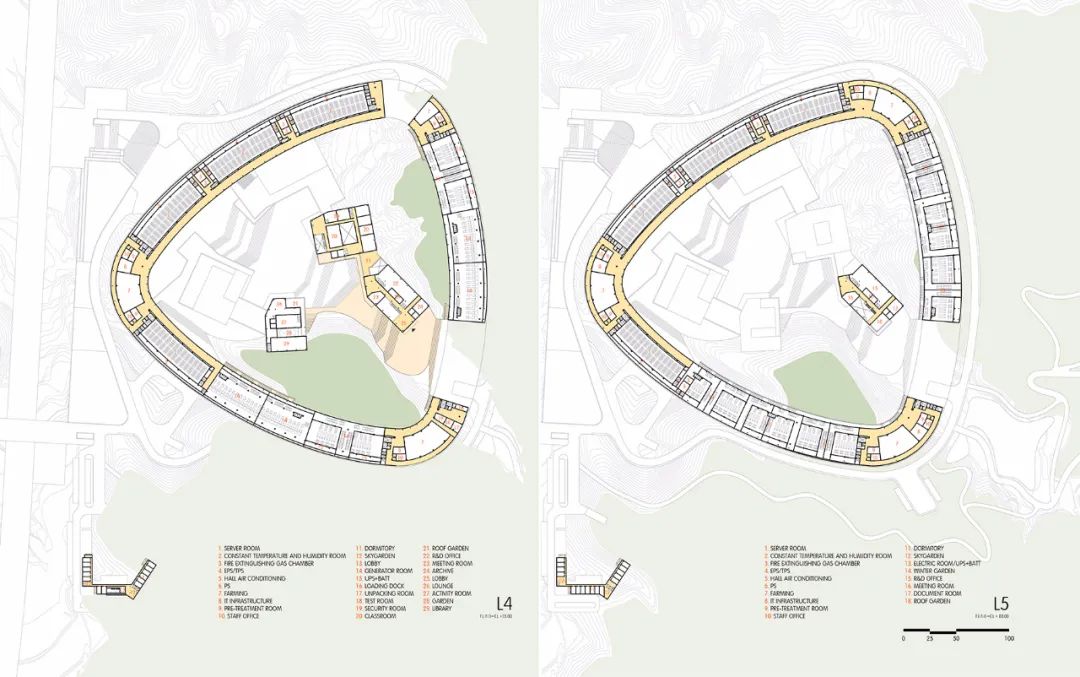

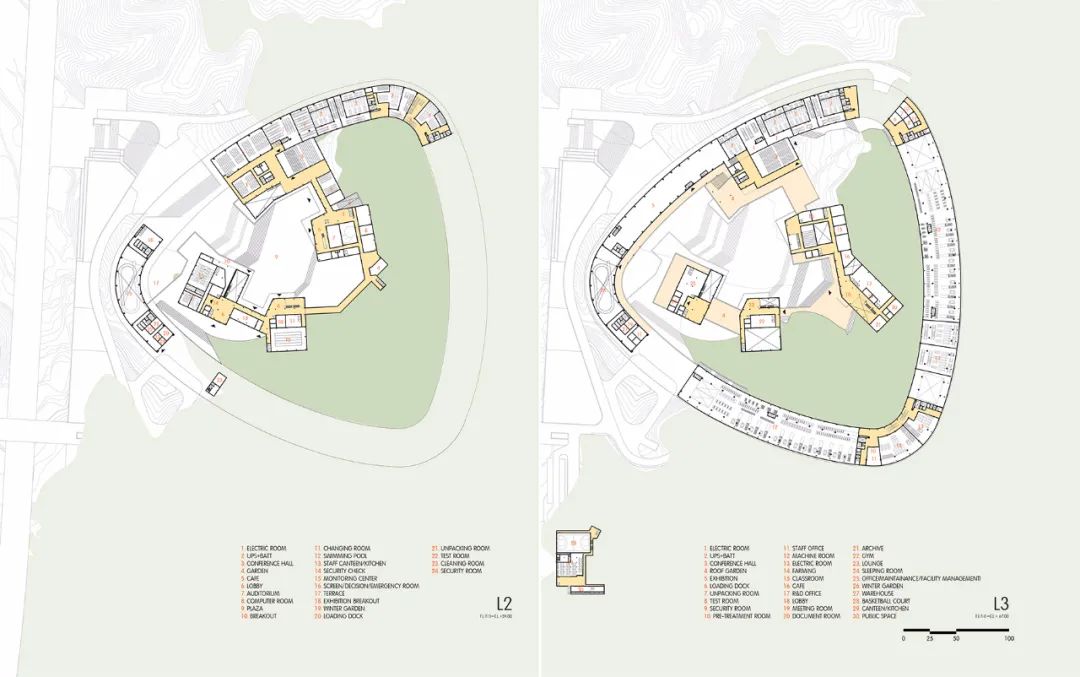

平

面图  ©

BEHIVE致野建筑

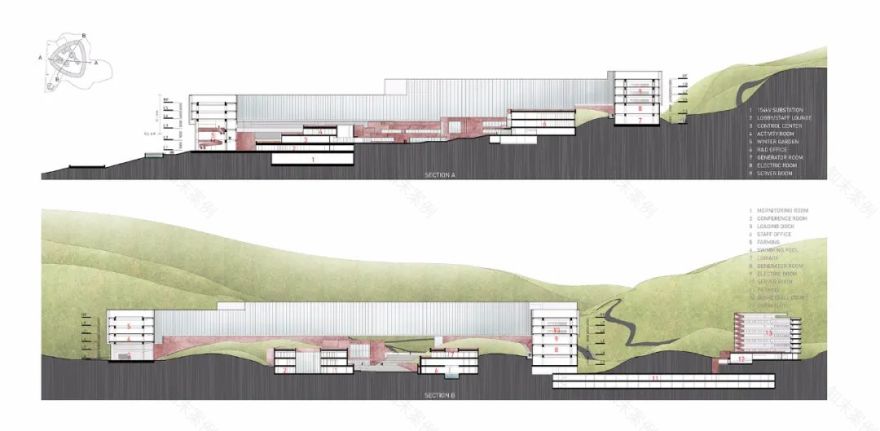

△ 剖

面图  ©

BEHIVE致野建筑

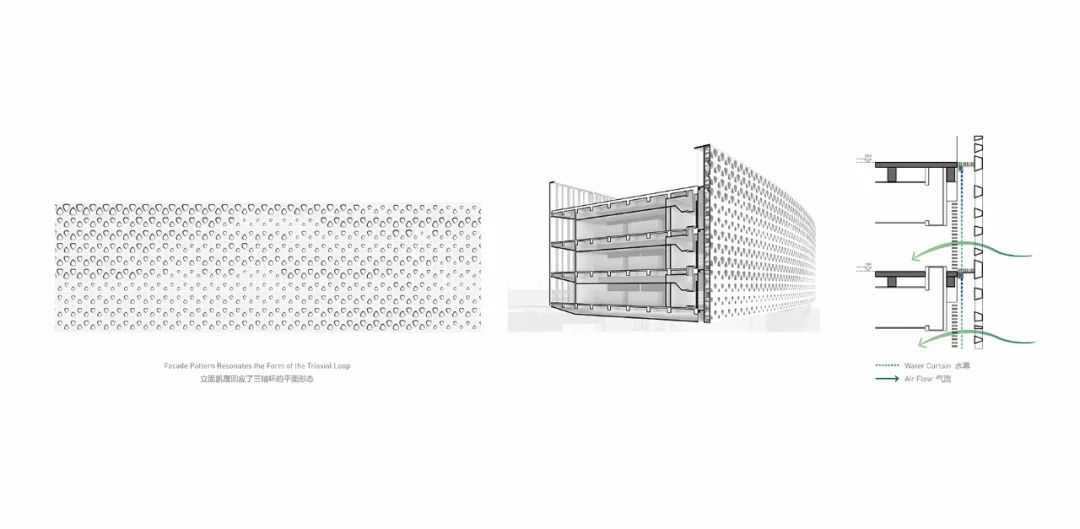

△ 立面墙身大样

图  ©

BEHIVE致野建筑

完整项目信息

项目名称：云环 | NAVER云数据中心

项目类型：建筑

项目地点：韩国世宗

设计单位：BEHIVE致野建筑

主创建筑师：张铭政、欧阳见秋

设计团队完整名单：张铭政、欧阳见秋、庄学砚、上官缙文、陈祎珺、周天野

合作当地设计院：

Shinhan Architects & Engineers Co., Ltd.

业主：NAVER Corp.

项目状态：方案，NAVER云数据中心国际竞赛荣誉奖

设计时间：竞赛第一阶段2019.09.30—2019.10.21；竞赛第二阶段2019.10.31—2019.12.04

用地面积：100,000平方米

建筑面积：250,000平方米

结构：Samoo Structural Consultants

电力：SamooTEC

机电：Samoo M.E.P Consultant

永续顾问：Environmental Market Solutions Inc., Shanghai

景观：BEHIVE致野建筑
