天府农博园位于四川新津兴义镇，青苗项目位于园区核心位置——农博会展岛；五栋木结构单元建筑错落有致，立于大田风景之中。总建筑面积1.05万平方米，地面一层至三层，容纳农业科技、育种研究与文创展示等多元产业空间。

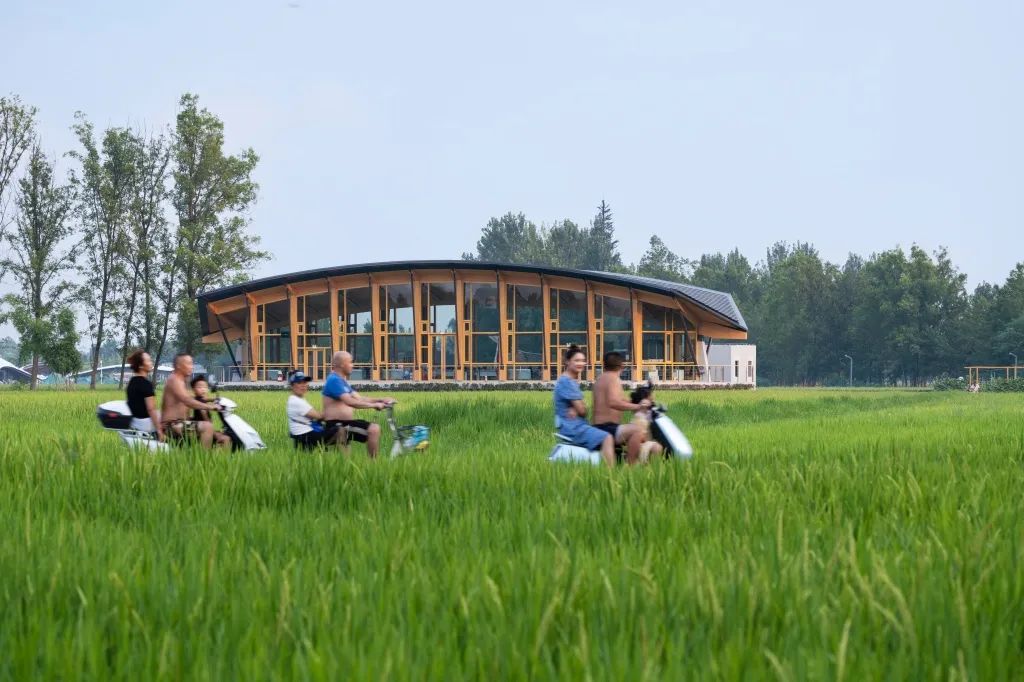

基地平坦开阔，连片的稻田、稀疏的田间小道与高大的林木，构成了典型的川西乡野风景。用地位于大田中央，原为宅基地，地块分散且边界不规则。设计因势利导，用化整为零的单元式模块，回应不规则的红线形状。建筑群落再现了川西传统人居模式——“林盘”的空间意向。除联系内外的车行通路外，地面均还原为耕种田地，底层散水线之外即是庄稼，建筑从田里直接生长出来，描绘出田园牧歌般的图景。

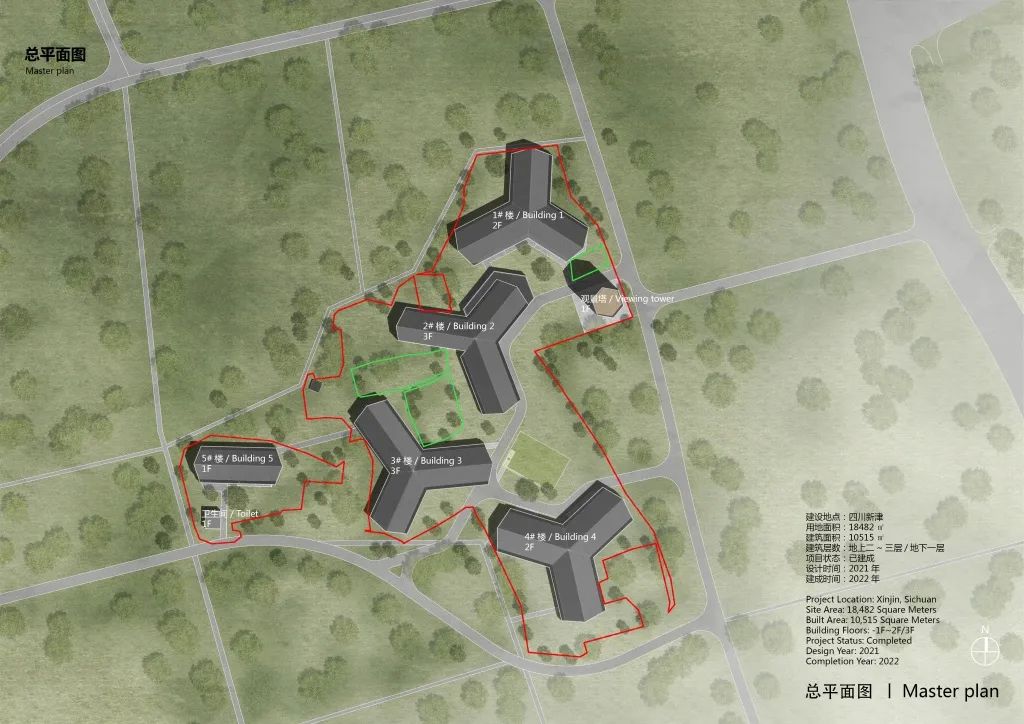

总平面图

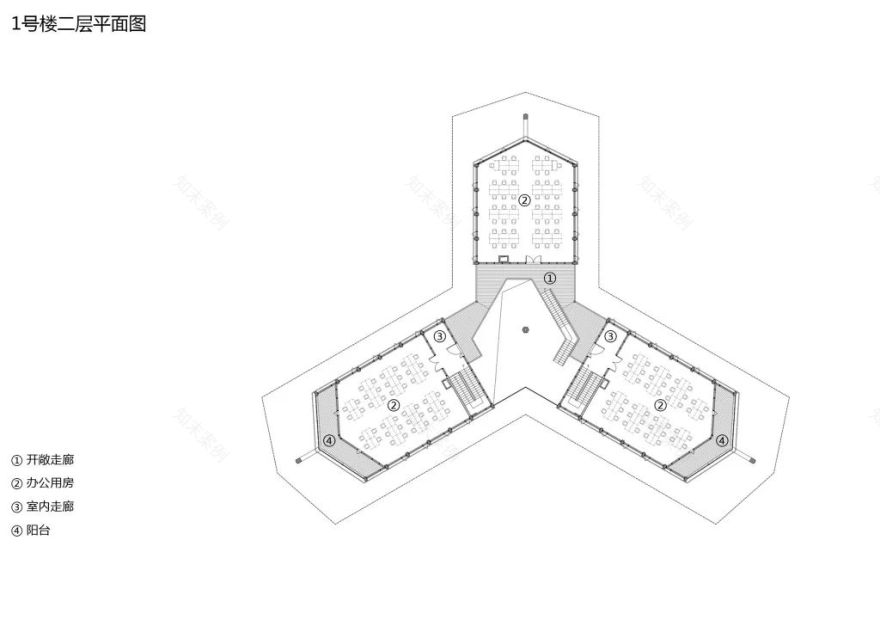

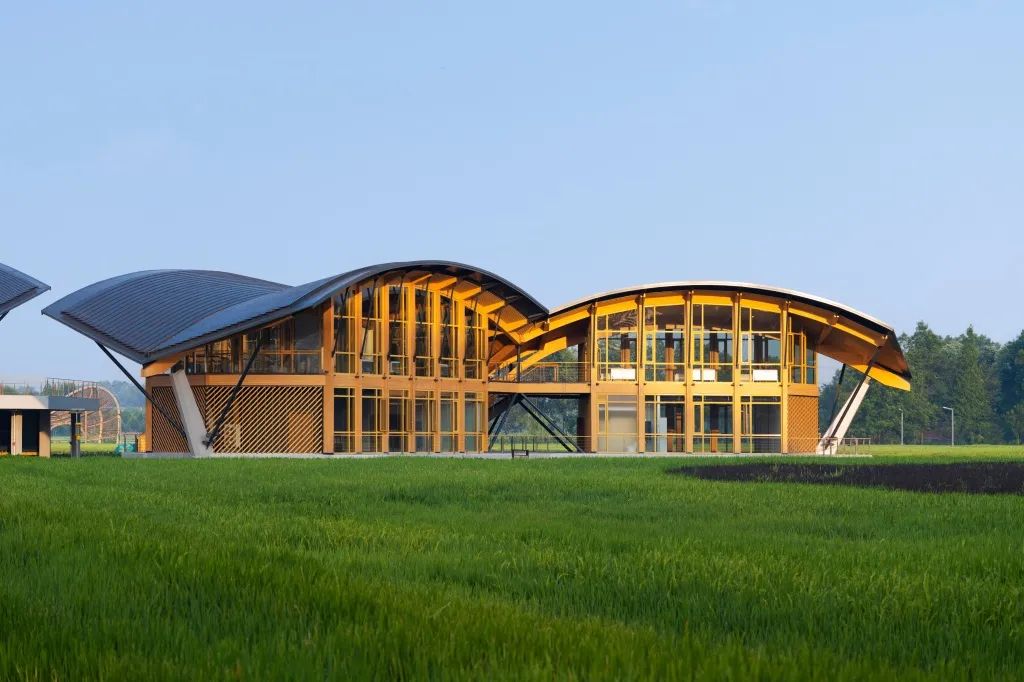

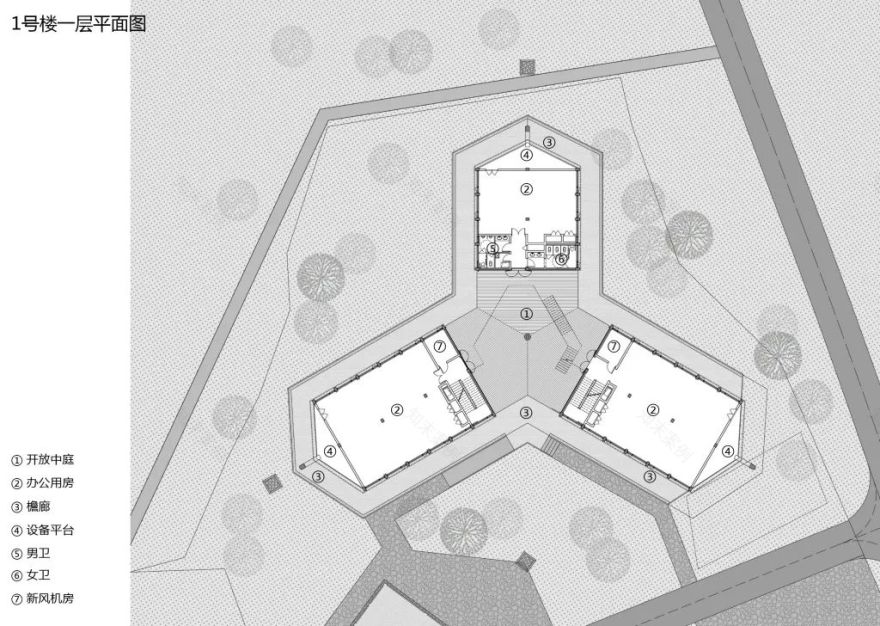

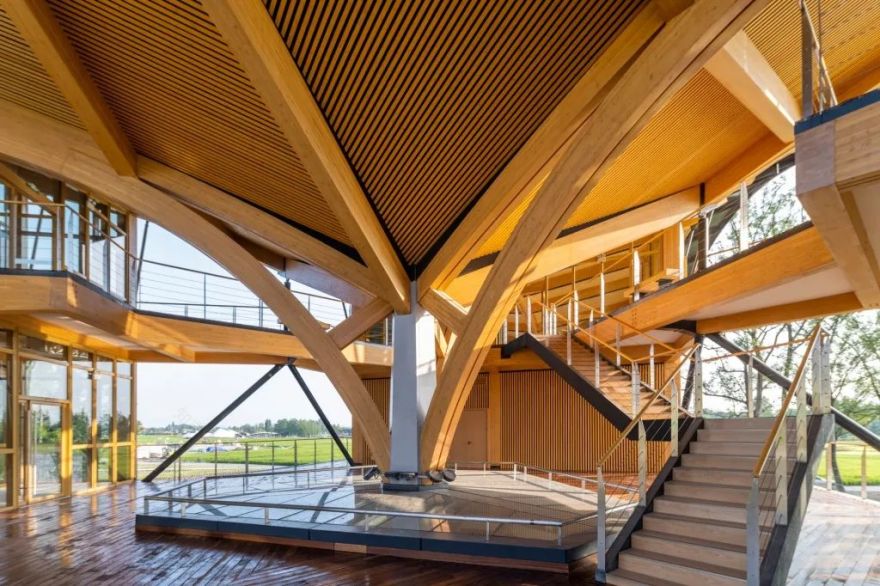

四栋主要的单体建筑均采用三向伸展的“青苗”母题，顺应用地边界的转折排布，使得单体有着不同的转动角度，彼此呈现出微妙的位置关系。每一个单体又分为三个分岔的独立单元，中部汇聚形成通高两层的敞厅，提供宽大屋檐庇护下的半室外活动空间，适合川西温和多雨的气候。

建筑采用朴素自然的材料：原生川西农宅多用木梁架，小青瓦和砖墙粉刷。设计中参考了这些地方元素，使用了深灰色陶板瓦、暖色胶合木、灰色涂料墙面。这里用到的都是工业化的产品，但与农宅传统手工材料又一脉相承，构成时间维度的建构对话。

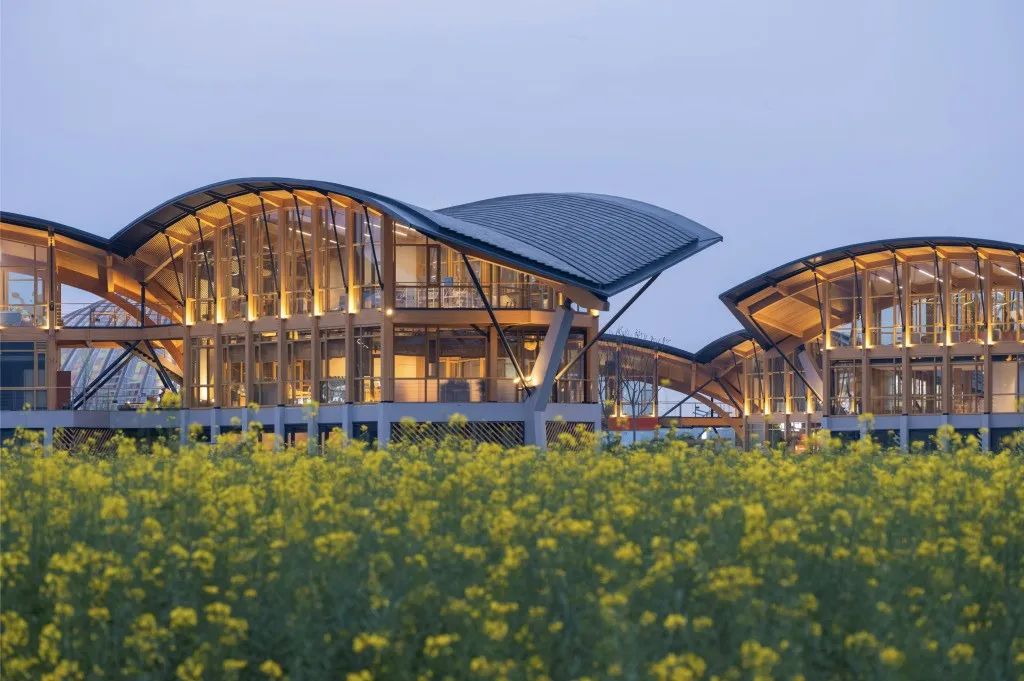

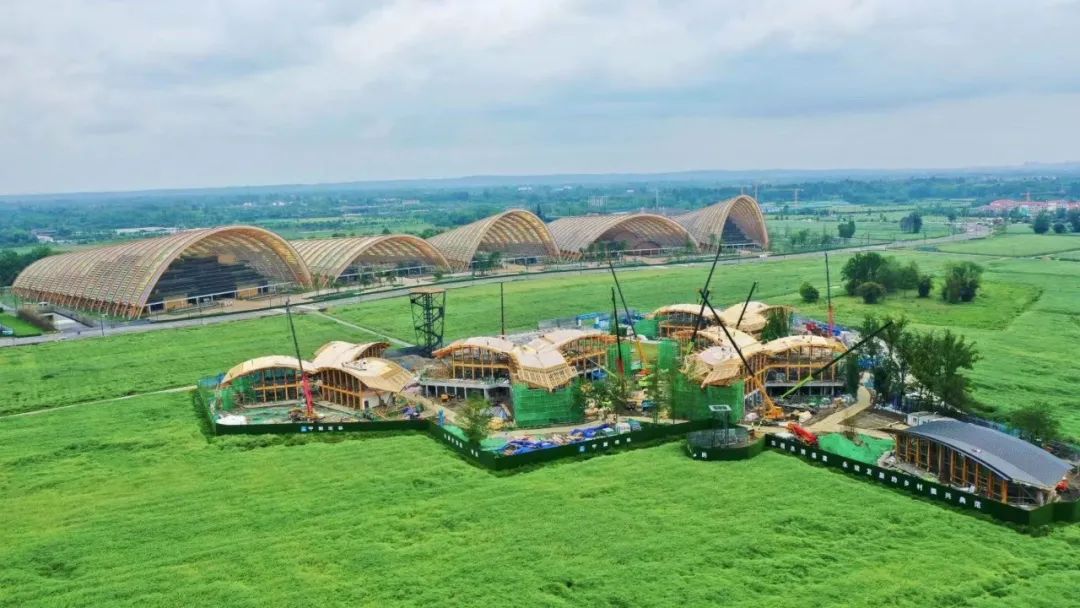

“青苗”的得名，来自建筑的仿生设计——从建筑几何中心，按120度夹角向三个方向各自生长出一组拱形木构屋盖，形成“三叶草”的形态。植物的形态体现了如何与阳光、雨水、地表风等自然因素相适应，同时又拥有令人惊异的结构之美。青苗项目东侧是农博园主展馆，由崔恺院士主持设计，5个巨型拱架屋面形成最具昭示性的地标。与之相呼应，青苗项目也采用了胶合木拱结构，勾勒出起伏有致的天际轮廓，与广袤地平线对话。

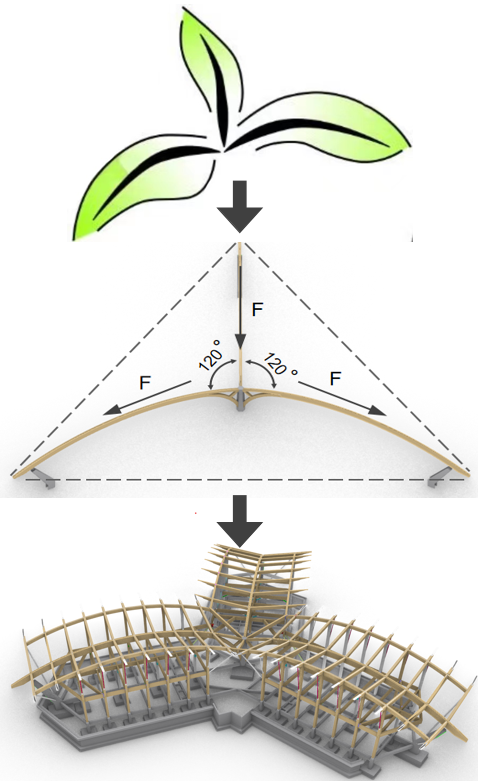

结构概念图

摄影

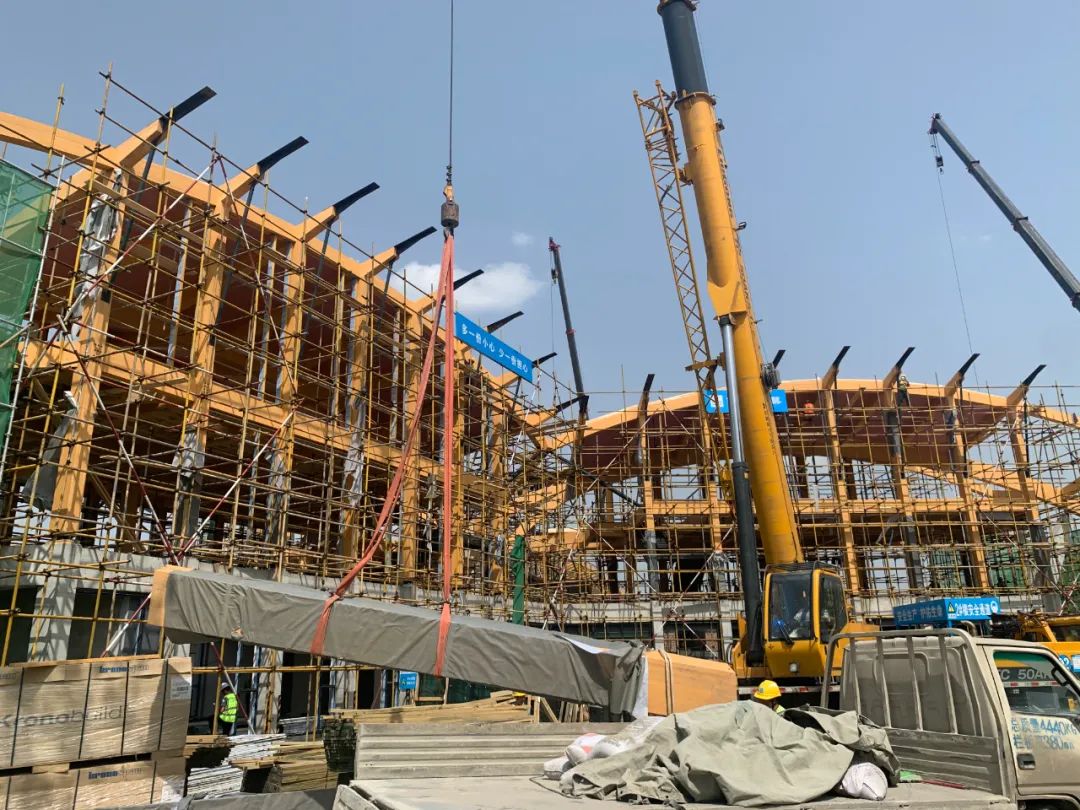

田野环境较为潮湿。暴雨季节存在内涝风险。为了避免木结构直接与土壤接触，设计考虑将1、4、5号楼栋的木结构框架放置于架高1米的混凝土基座板面之上。2、3号单元楼栋底层则全部采用混凝土结构，用于放置设备机房、厨房与实验室，满足特殊房间的防火、防潮、隔振要求；上部二、三层为胶合木结构，立在一层混凝土框架之上，形成上下叠加的混合结构体系，设计概念从视觉层面和技术层面都得到清晰的表述。

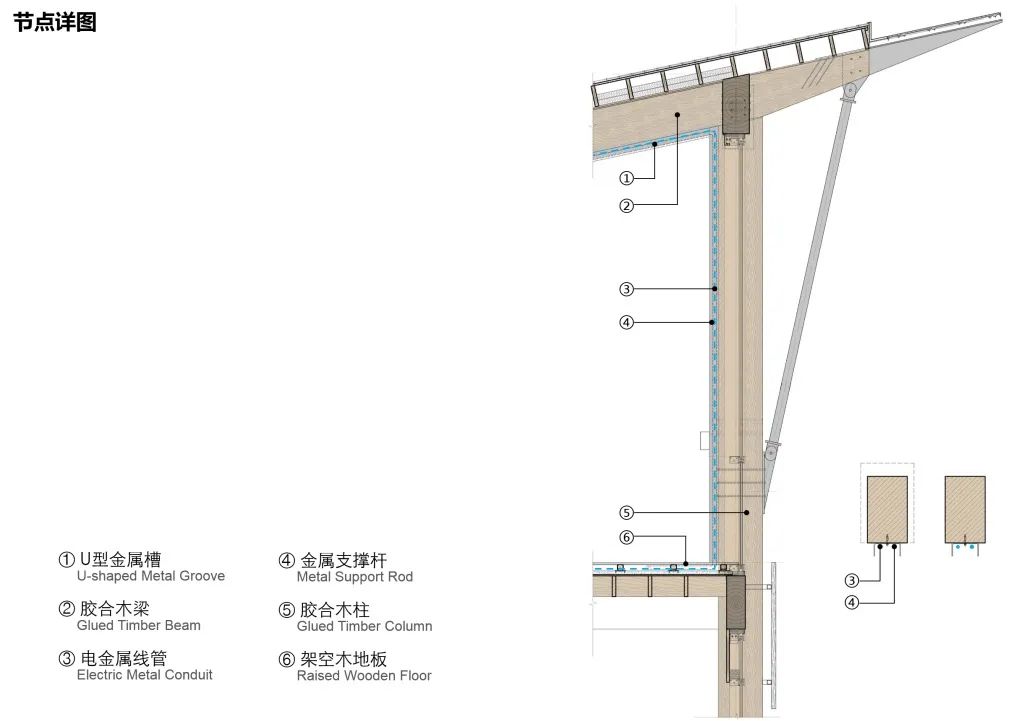

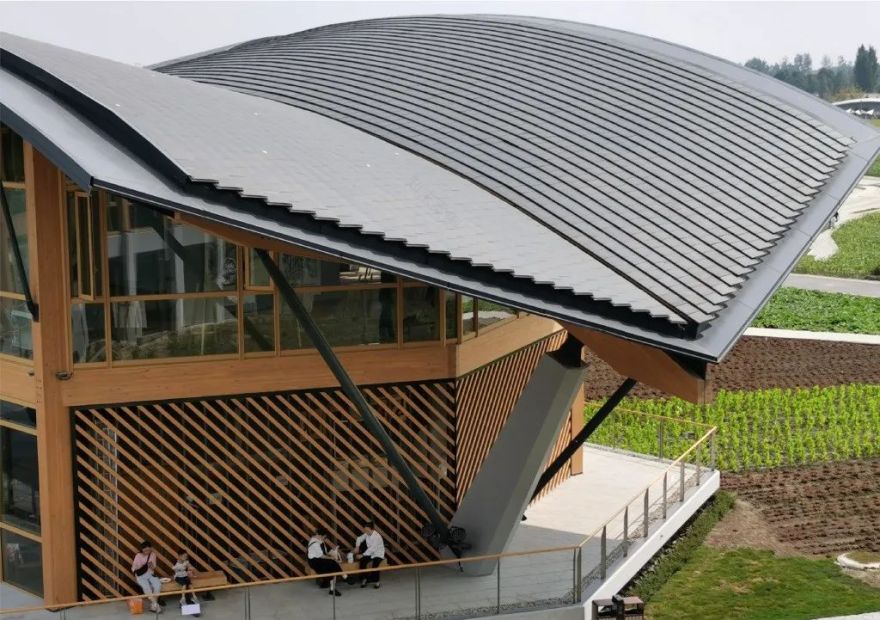

考虑后期功能的灵活性，建筑单元均为大开间设计。屋盖结构采用33米跨度的胶合木主拱，实现顶层的无柱大空间。沿曲面布置的纵向主拱与横向次梁，仿佛叶脉一般具有生命感。每一根次梁的末端出挑以支撑屋檐，为了实现轻薄的檐口线条，采用了木梁端部插入钢板肋的做法，上部覆盖铝板，既解决了小青瓦的收边问题，视觉层次也更为丰富。内部空间同样强调自然感，通过外露木梁柱，免去二次装修，实现“结构——室内”的一体化。日光通过檐下进入室内，空间中迷漫着胶合木所特有的暖色光线，温暖宜人。

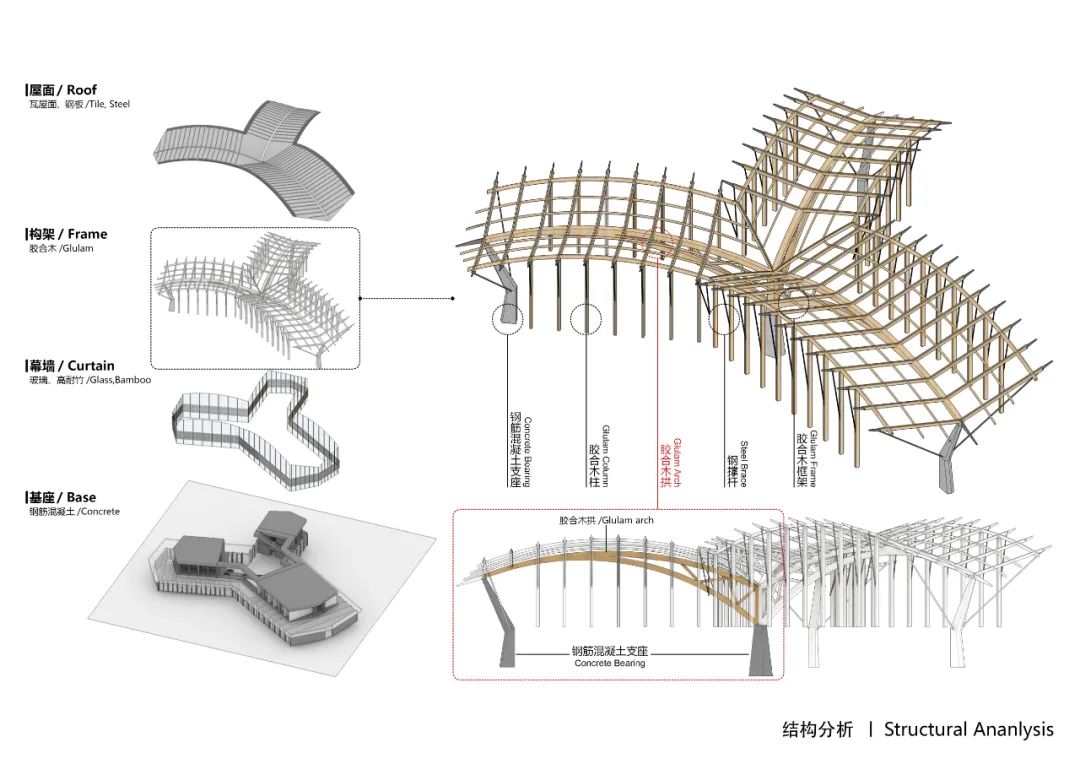

结构分析图

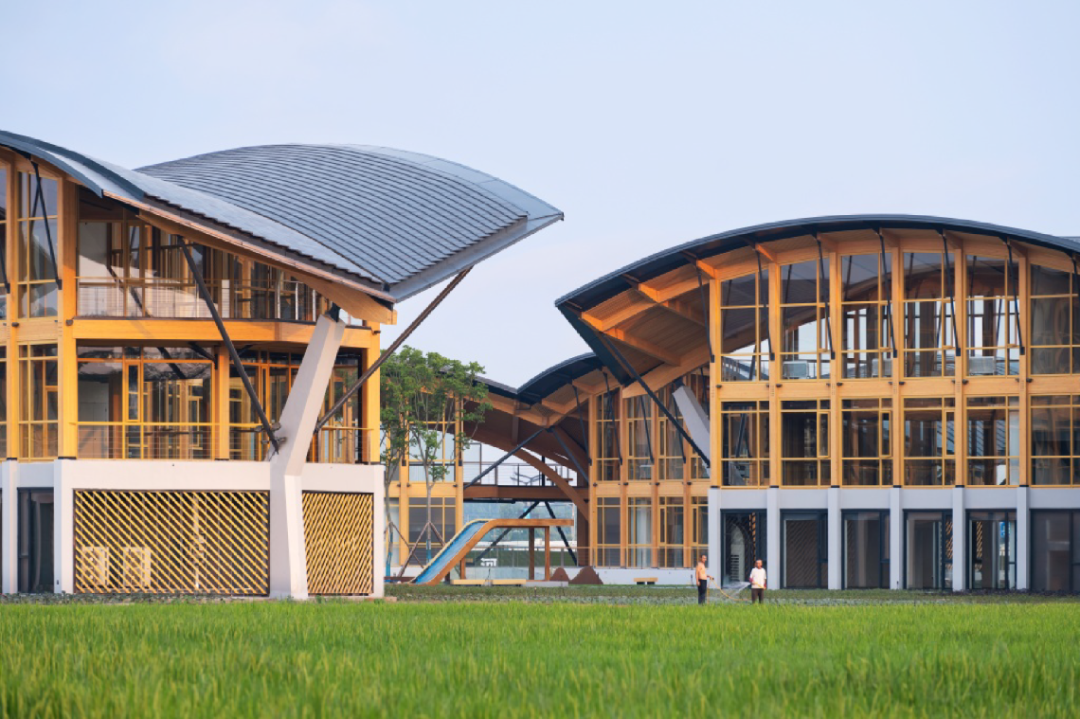

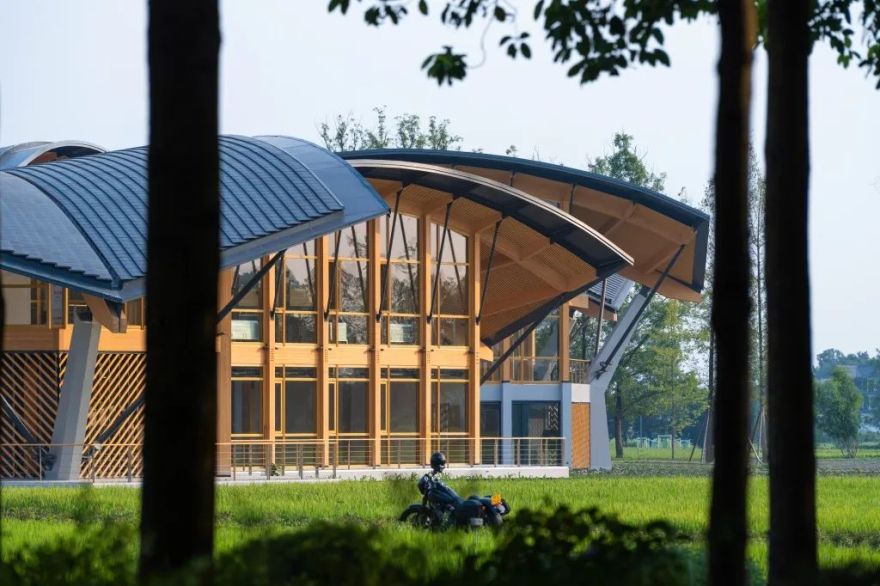

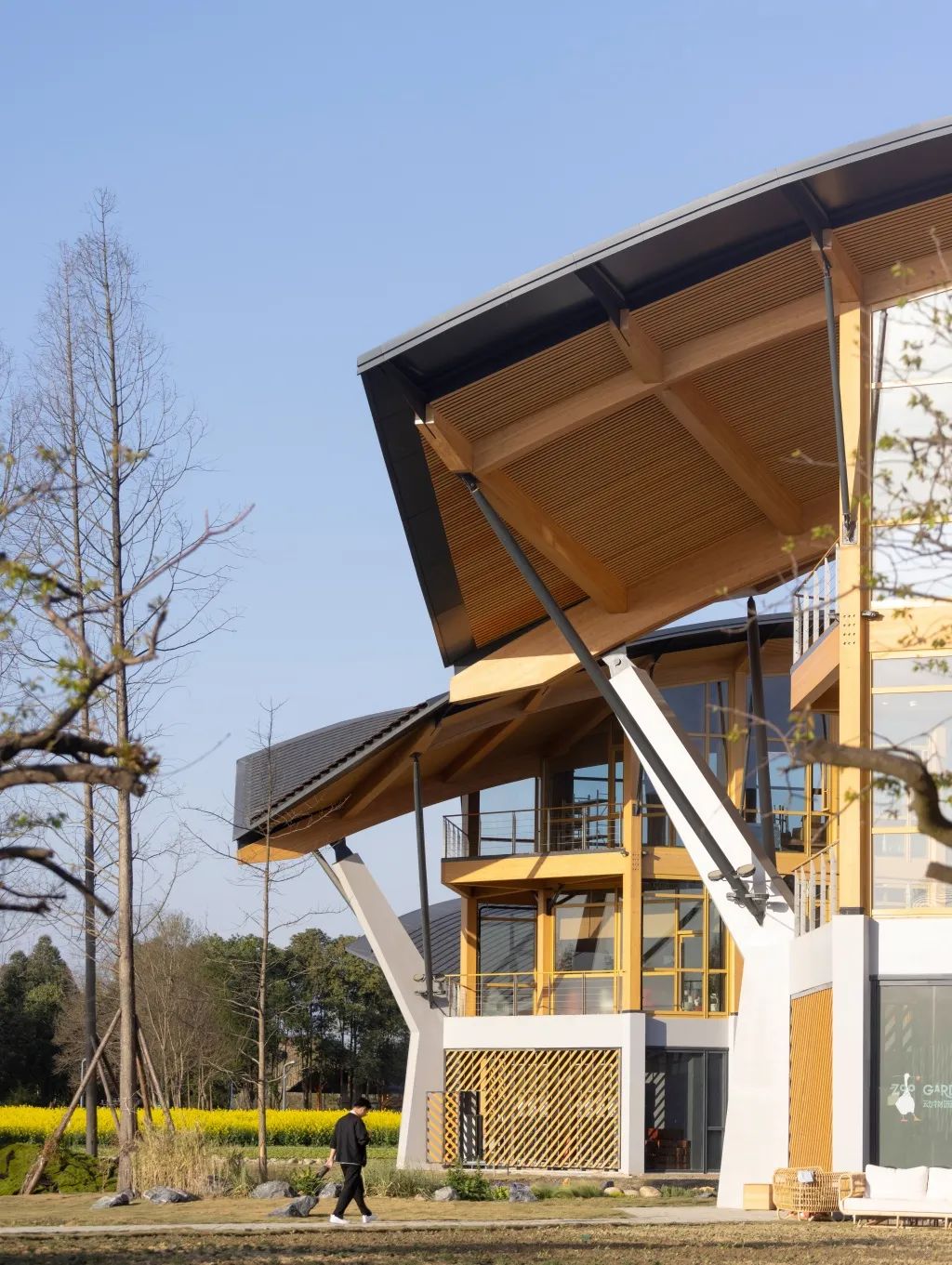

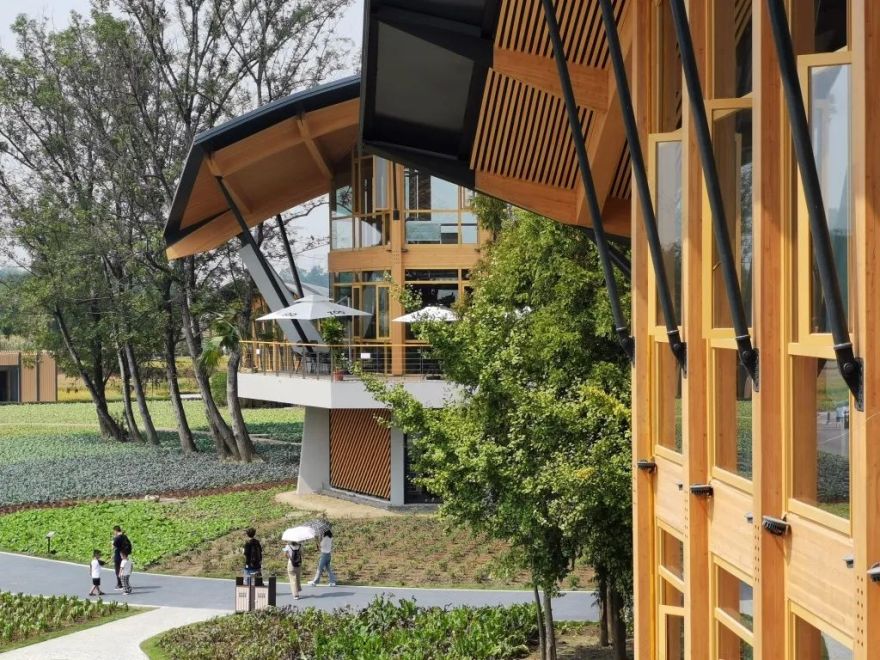

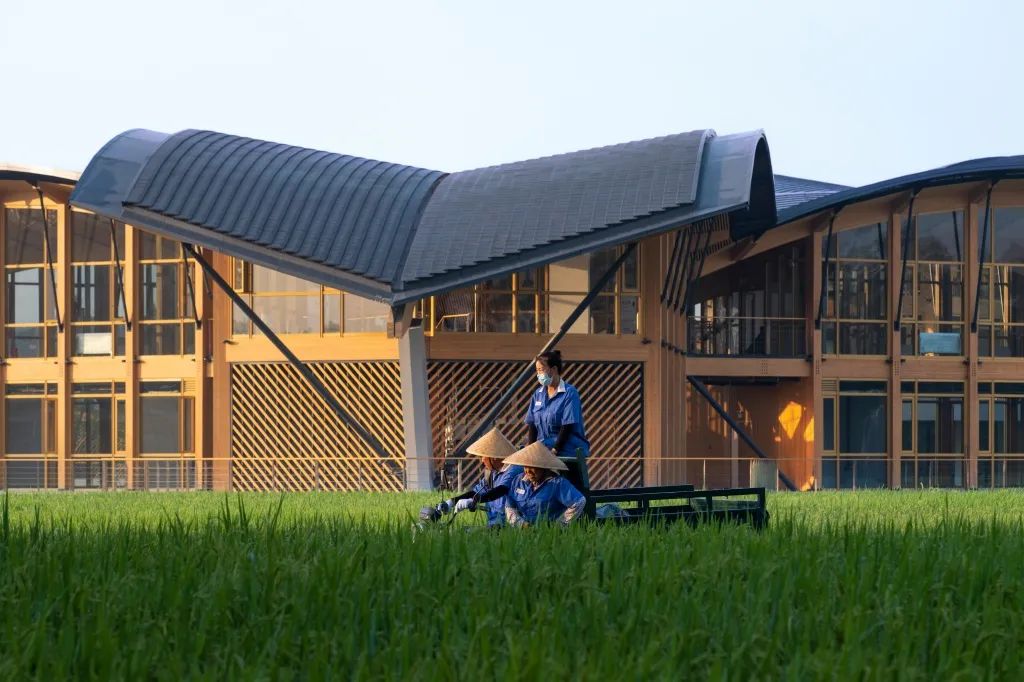

在每个单元的端部，胶合木主拱支承于斜向混凝土立柱之上，对称的斜向细钢柱支撑着悬挑的木屋盖檐口，形态轻盈，屋盖仿佛鸟翼般打开，庇护着下面的出挑阳台。这里的木材、混凝土、钢——每一种材料构件都清晰地对应着各自的传力目的，表达明确的建构关系，体现出“透明构造”的特征。

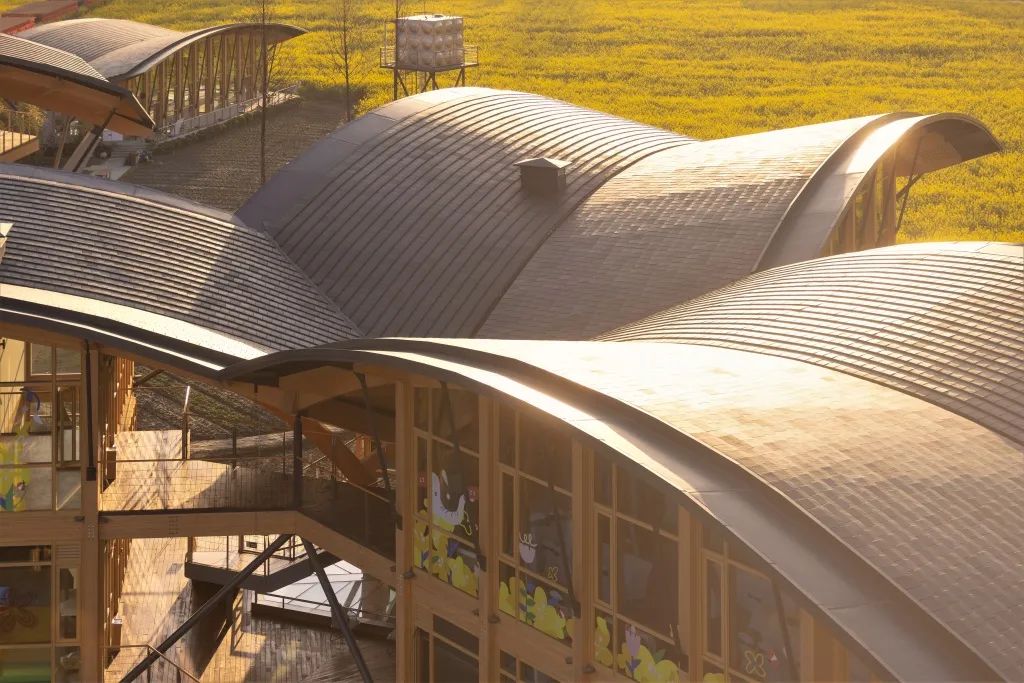

结合特殊的屋面形态，设计团队专门设计了雨水路径。屋面在柔性防水层上方再铺放陶土瓦片，利用了曲面屋盖的坡度，V字形屋盖将雨水汇于内屋脊上方的拱形水沟内，再分为内外两个方向排出：外区采用吐水口，内区汇流于敞厅中央上方的雨水斗，再通过暗埋于六棱形混凝土巨柱内的隐藏式落水管，排入地下蓄水池。收集的雨水作为绿化浇灌、道路冲洗的水源，实现水资源的综合利用。
