业主:上海东沃集团
建筑与室内设计:上海善祥建筑设计有限公司 设计主持:王善祥 参与设计:李哲等
结构加固设计:陕西省建筑科学研究院设计院 钢结构设计:陕西华建建筑设计事务所 结构类型:原为毛石砌筑,加固采用现浇混凝土墙 建筑面积:1040平方米 建筑占地面积:950平方米 设计时间:2011年2月~2011年4月 施工时间2011年3月~2011年5月 主要材质:毛石砌筑墙 现浇混凝土 钢结构 耐候钢板 水泥砂浆等 摄影:王善祥
魔石乐园是西安世园会里的一个小场馆,位于园区东南部。
这是一个什么场馆?一开始,游客都不知道。在河滩、海滩随处可见的卵石,除了铺路、景观使用,还能干什么?在来魔石乐园之前也都不知道。
魔石乐园项目是在离西安世园会开园只有1个多月的时间里才最终被批准确定下来的。一开始基地选过创意自然馆旁边的一块地,准备新建一个馆,但是规划没批。最后,园区还有一块地方,这里有一个高压电线架的基础围护墩,园区要求必须把它利用起来。这墩子是约20年前的构筑物,远看不大,近了才知道它是一个直径约40米,高度6米的石砌圆形构筑物,很像一个小城堡,里面全是土。后来施工期间,大家都叫它“石堡”。此时,距离开园只剩不到两个月时间了!如何利用这个废物“堡”?难道是把里面的土挖出来,再在上面盖个顶,变成一个建筑物?没错,就是这样。建筑改造方案的设计按照这一思路抓紧进行。
建筑的功能,其实里面就是一个“玩”石头的场所。里面大致分为三个功能区域;第一个区域-首先进门是参观区,可以欣赏奇异的天然卵石,和一些艺术家、游客经过绘画等艺术处理的卵石作品展示。第二个区域是商店区,购买一些和石文化有关的纪念品、工艺品。第三个区域是创作区,也就是魔石乐园的核心区,游客必须在参观完前面两个区域后再重新进入才能参与其中。乐园的中心区是一个室内卵石滩广场,游客随意挑选卵石,然后在创作台上用乐园提供的特殊颜料进行绘画创作,任意发挥。此时此地,谁也可以是一个艺术家!创作完成的作品游客可以自己带走,也可以留下供后来的游客欣赏。其乐无穷!
建筑设计增加了一个锥型屋顶,上面有天窗,屋檐下也有侧窗,为室内提供天光照明,尽量减少人工照明的能耗。粗放外围石墙被完全保留下来,承托着轻快的锥形屋顶。屋顶原设计采用干挂不规则板岩,由于时间不够,被迫改成了沥青瓦,无奈少了很多韵味!几个出入口采用了耐候钢板装饰,与石墙的厚重协调起来。由于夜晚照明的设计过于强调要显眼,尤其是外立面的灯具在白天对建筑的外形产生了破坏,也是个不小的遗憾。
然而,在改造实施过程中,却并没有那么想当然的顺利!当里面的土快要完全挖出的时候,才发现石墙原来是向内侧倾斜的,凹凸不平,有的石块甚至要掉落。由于原来的土取出,石墙与其之间的应力没有了,摇摇欲坠,必须进行结构加固。于是,赶紧请了西安本地的建筑设计院进行了结构加固设计。同时还设计了屋面、夹层及入口等的钢结构,室内也进行了比较简单的设计。经过日夜抢工,最后,建筑仓促改造完成。终于在世园会开园一个半月后开馆了。游客们对建筑形象众说纷纭,有人说像外星飞碟,有人说像福建土楼,有人说像个大粮仓等等,设计师认为:它像一个魔石乐园。
不负重望,好奇的游客争相排队参观与参与创作,有几天排队人数甚至超过了世园会主题建筑长安塔的参观人数。
一天,设计师在参观过往游客留下的作品展示时,发现一块卵石上用非常专业的篆书字体书写了四个字:玩石可乐。

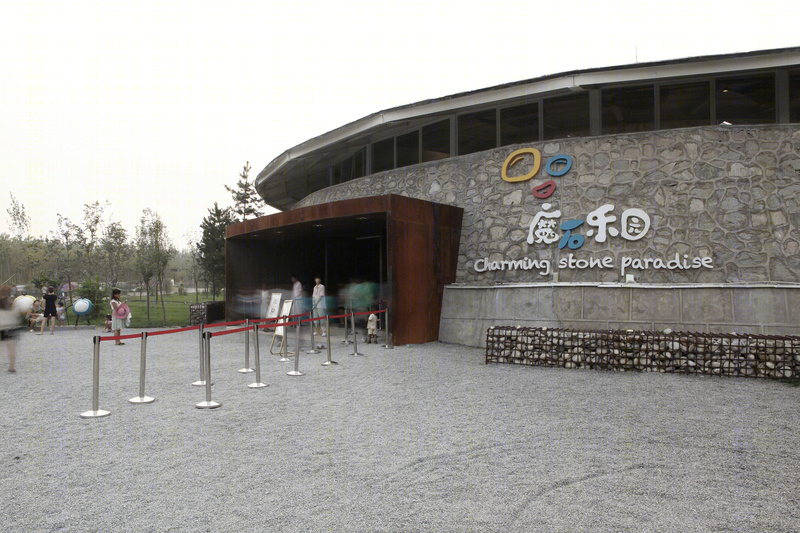

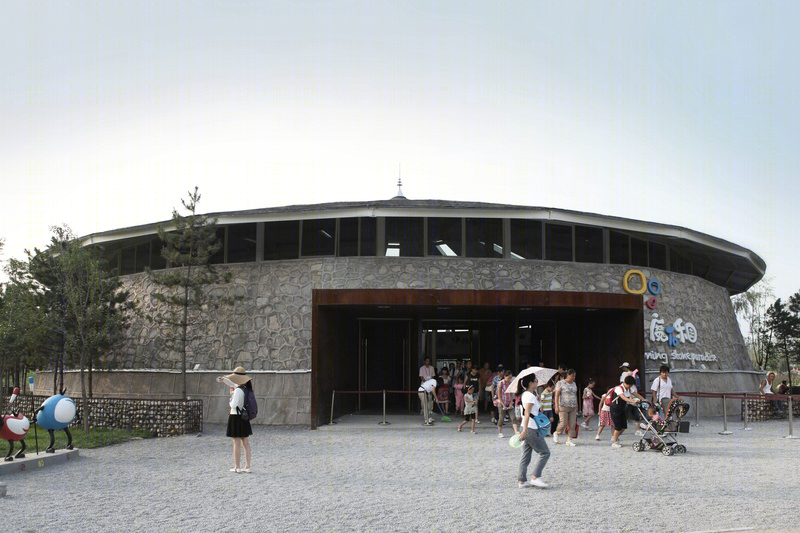

入口主立面

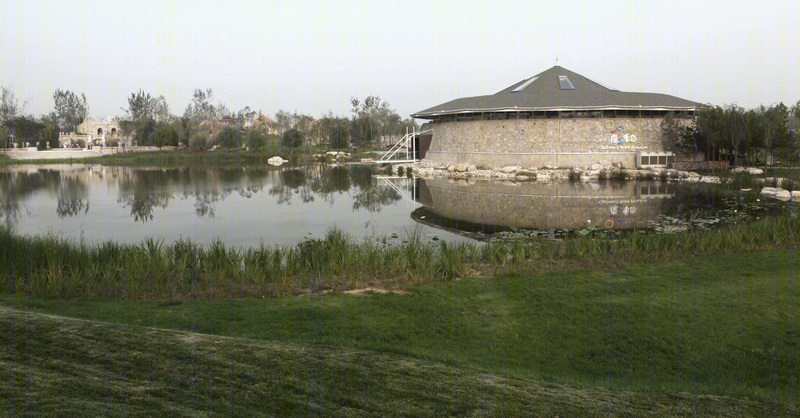

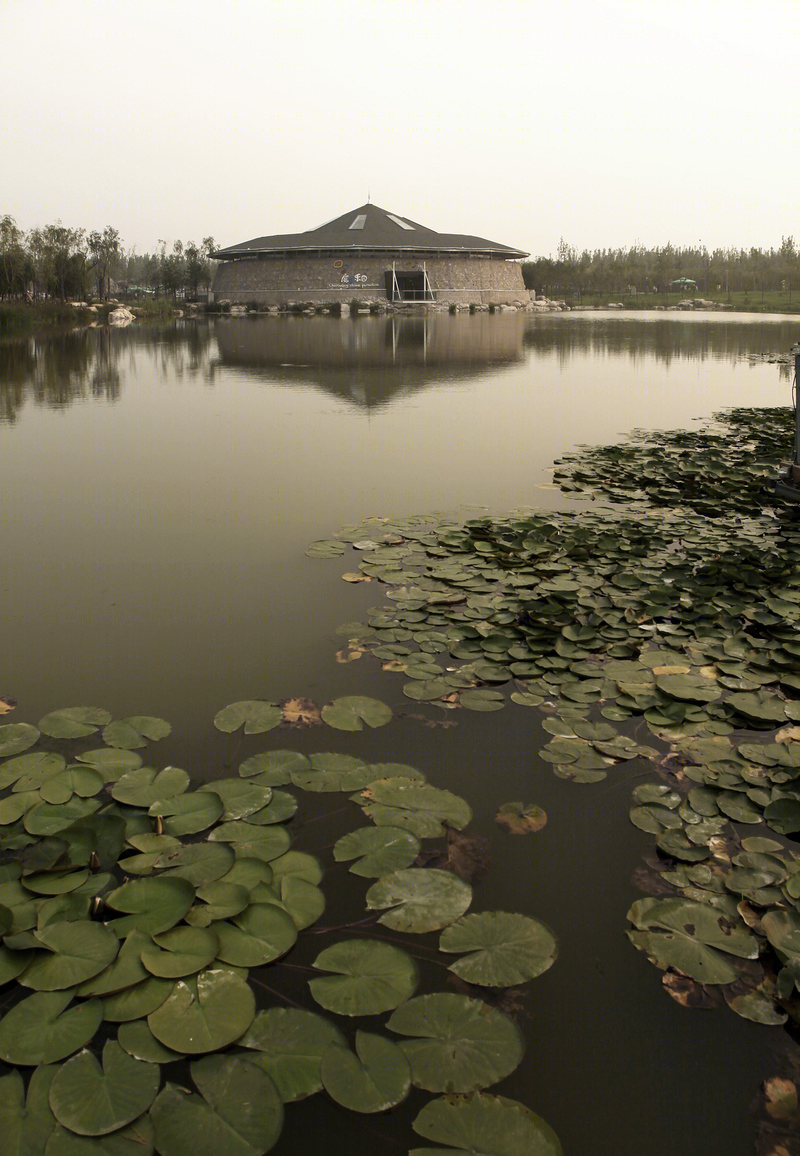

外观远望

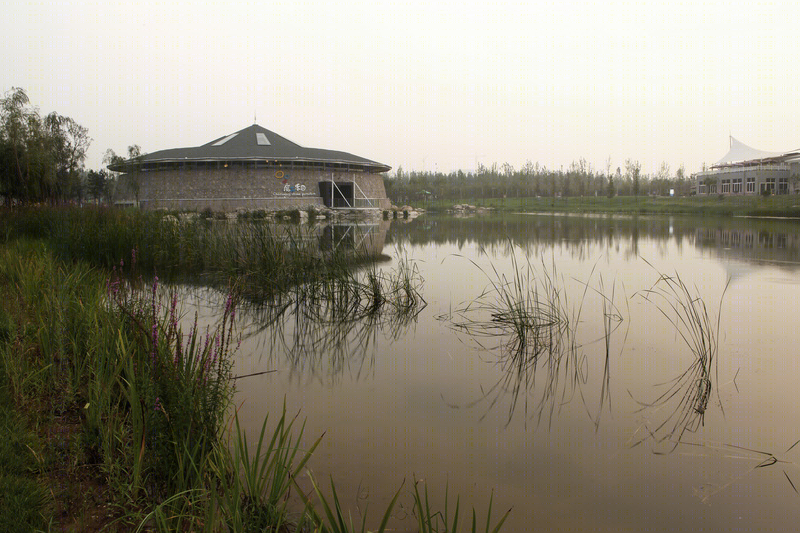

外观远望

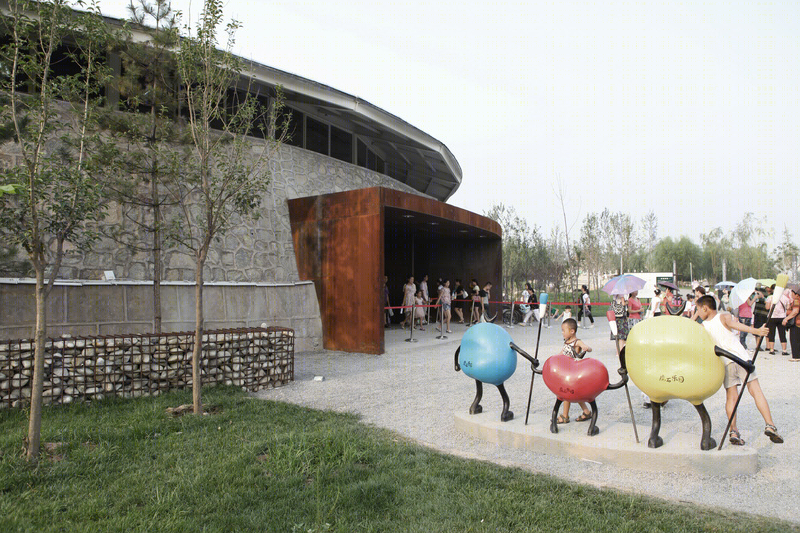

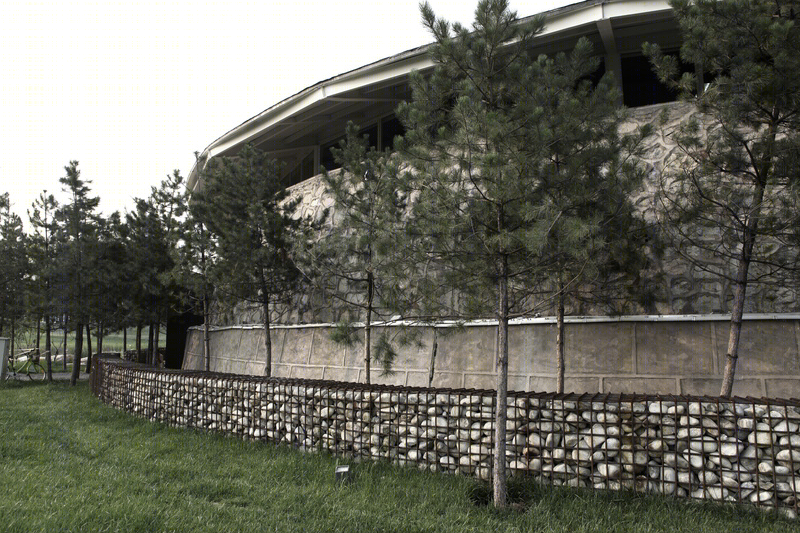

外观
外观远望
外观
外观

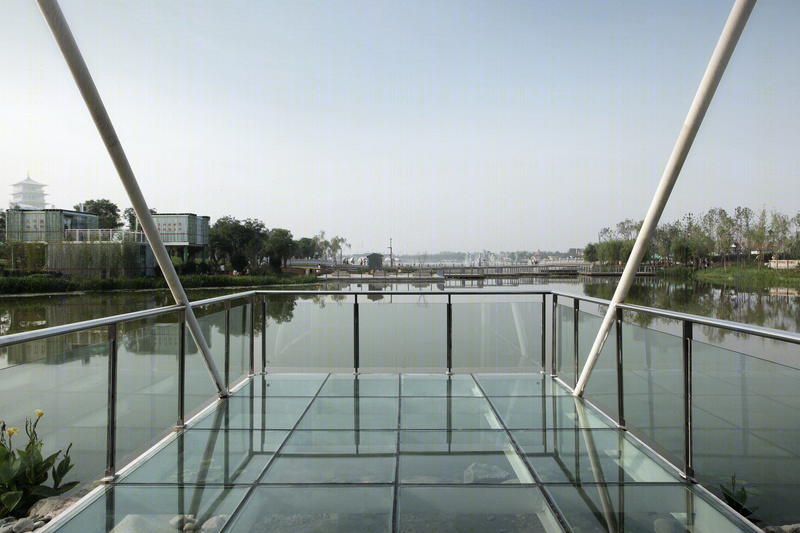

露台可以远眺长安塔

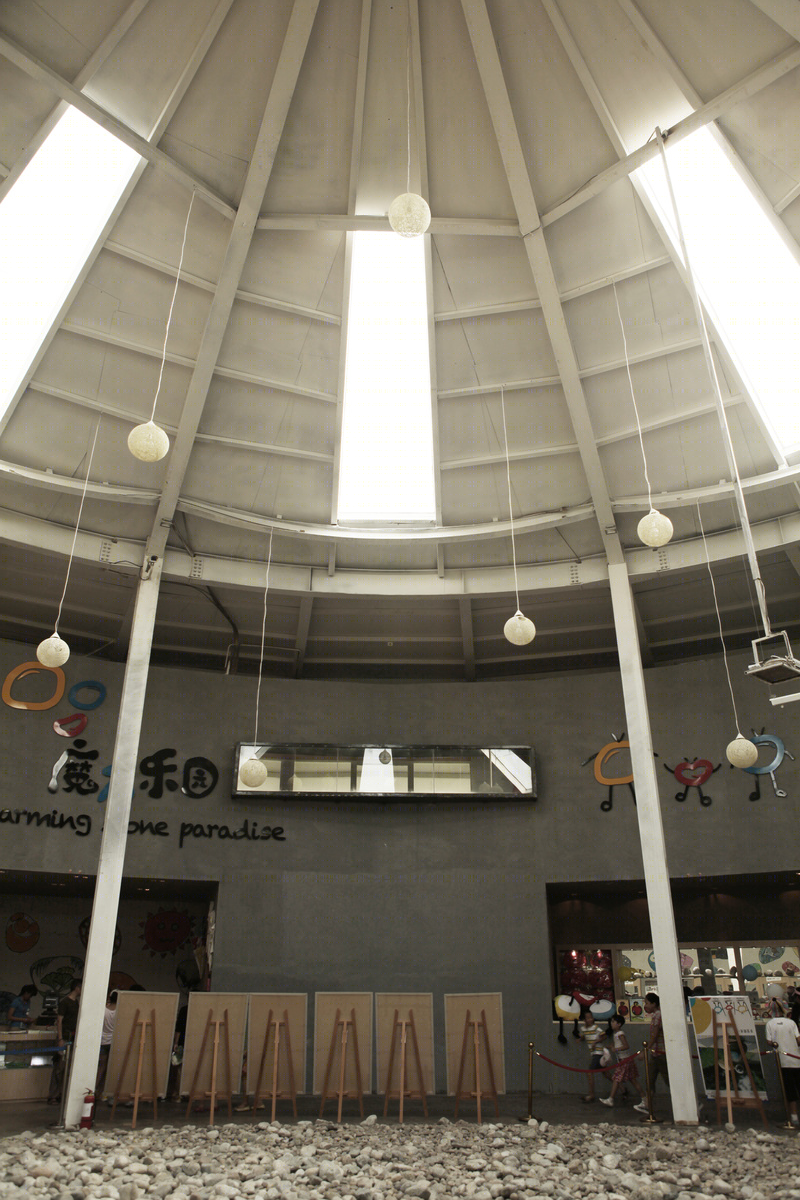

觅石区及屋顶

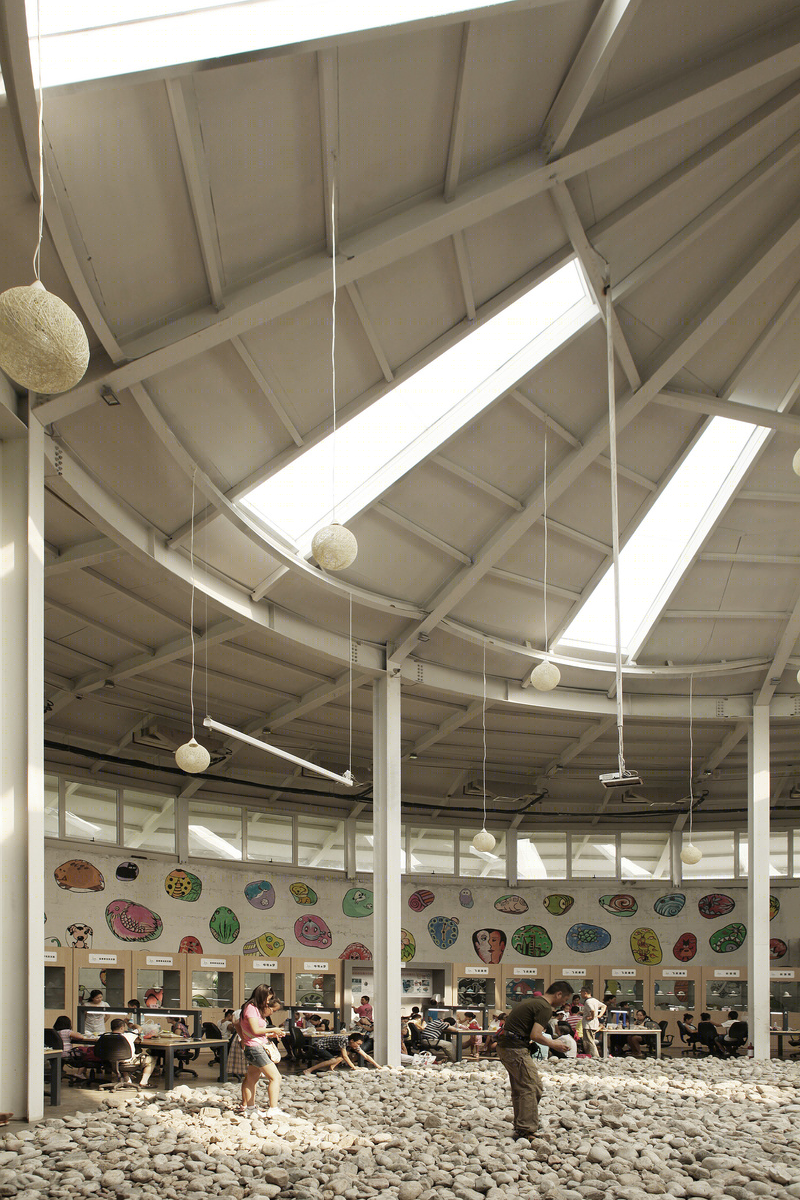

觅石区

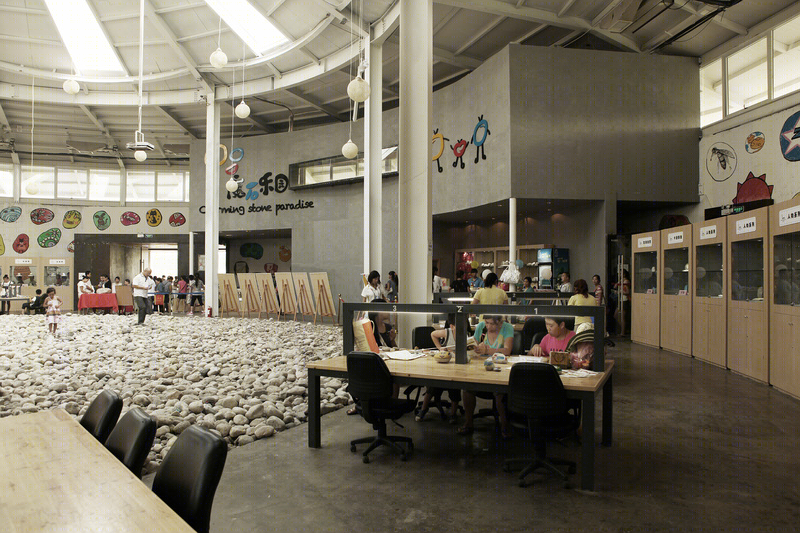

创作区

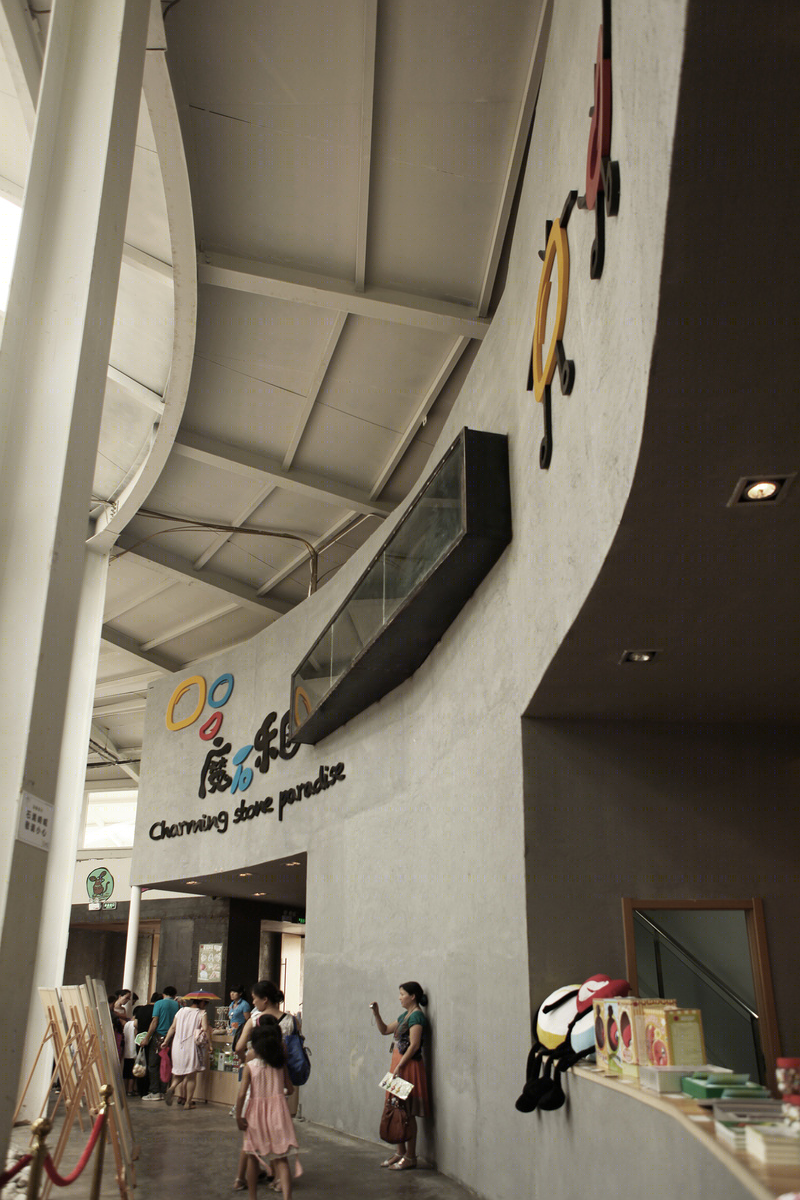

商店区

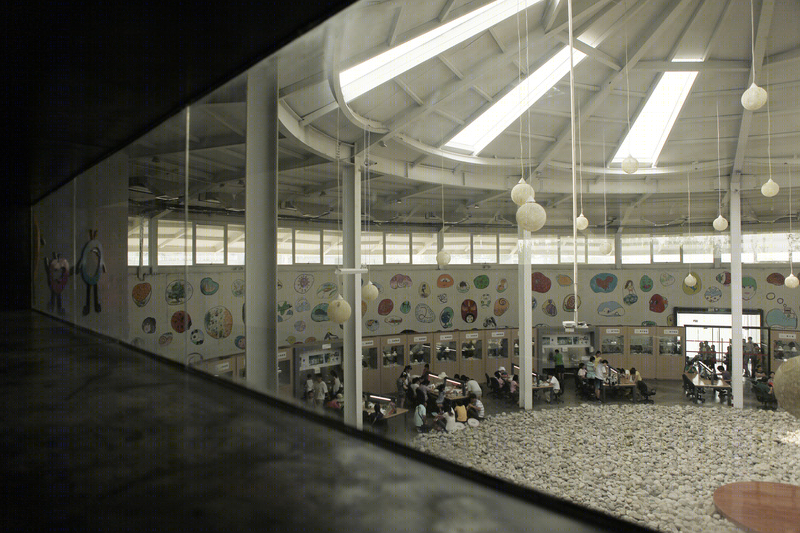

由二层办公室向下望

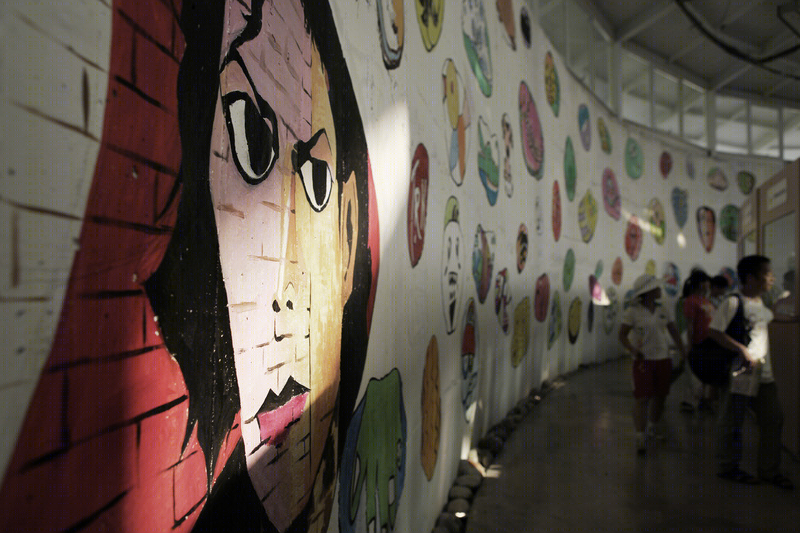

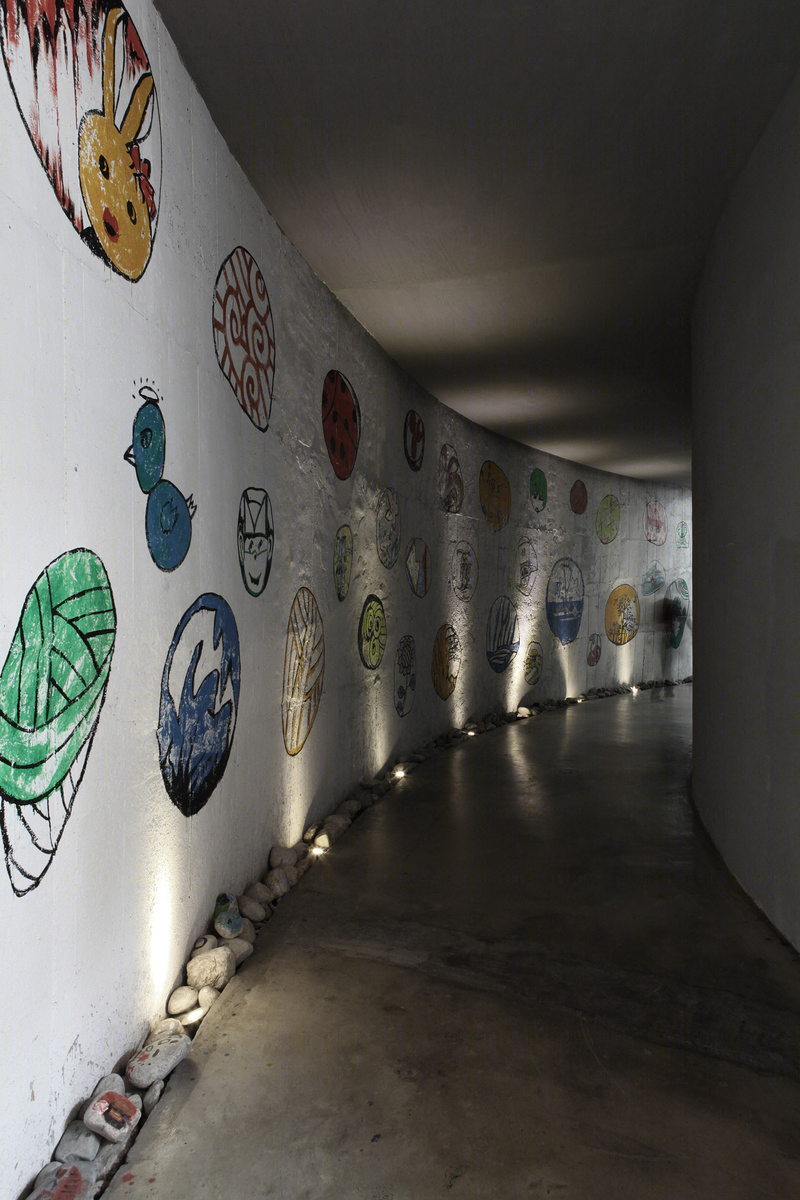

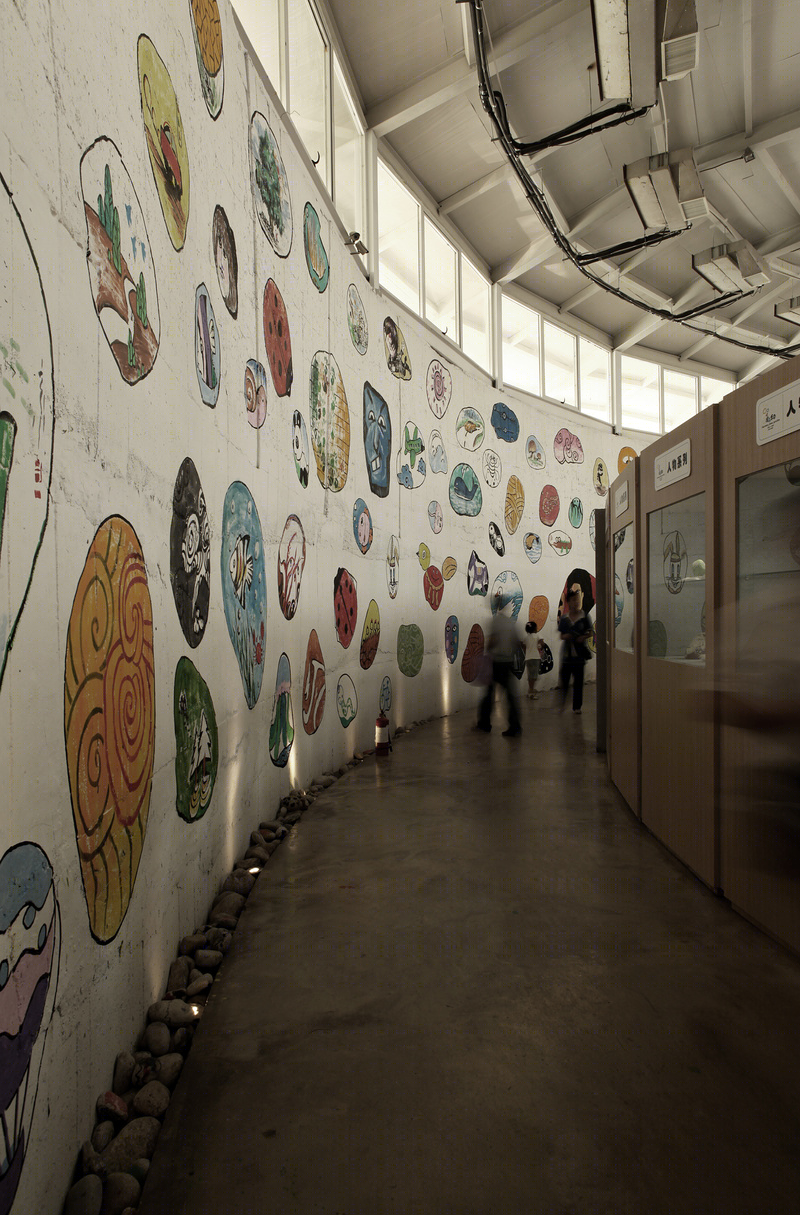

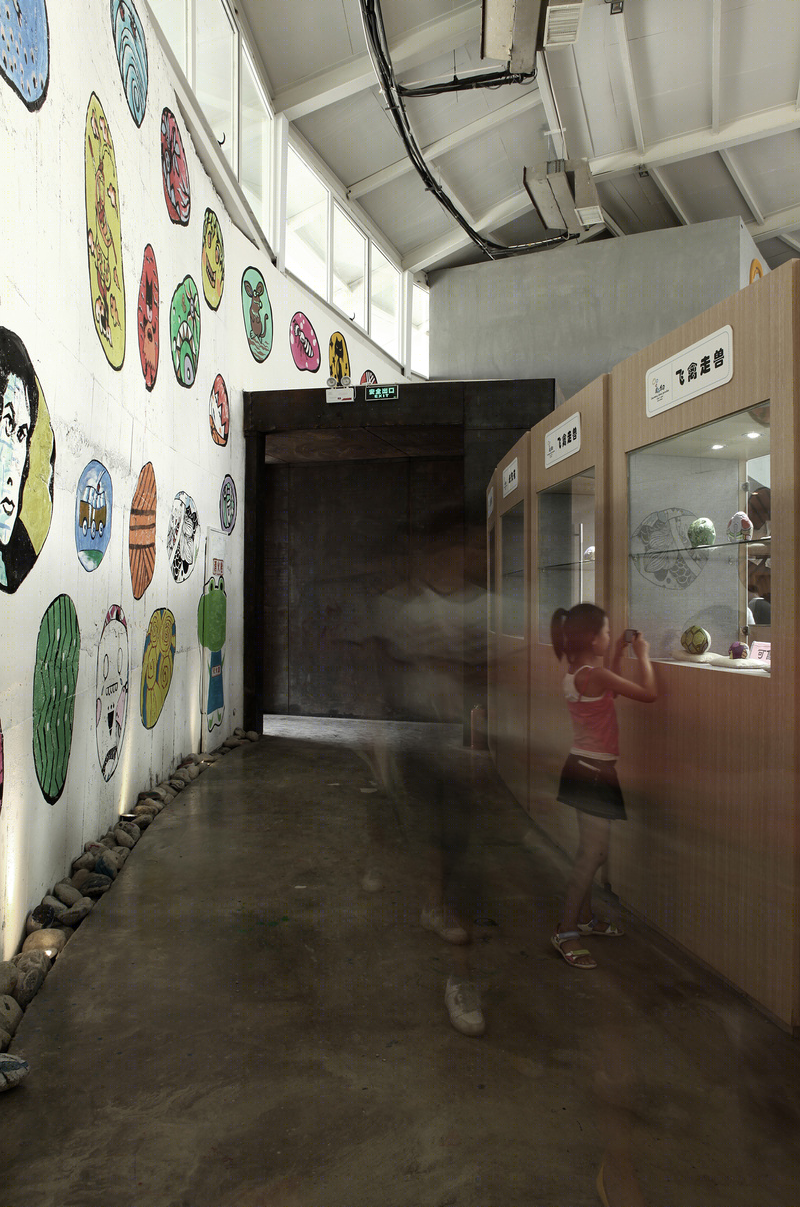

参观通道
参观通道
参观通道
参观通道细部

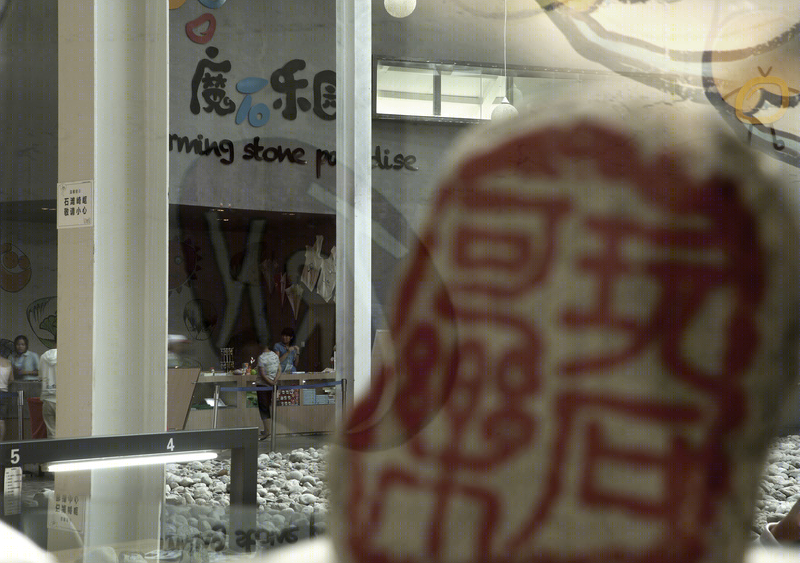

作品展示

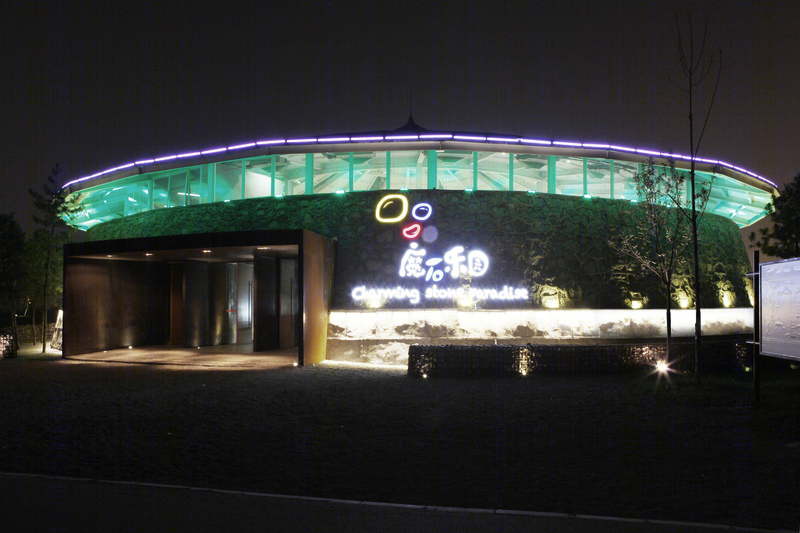

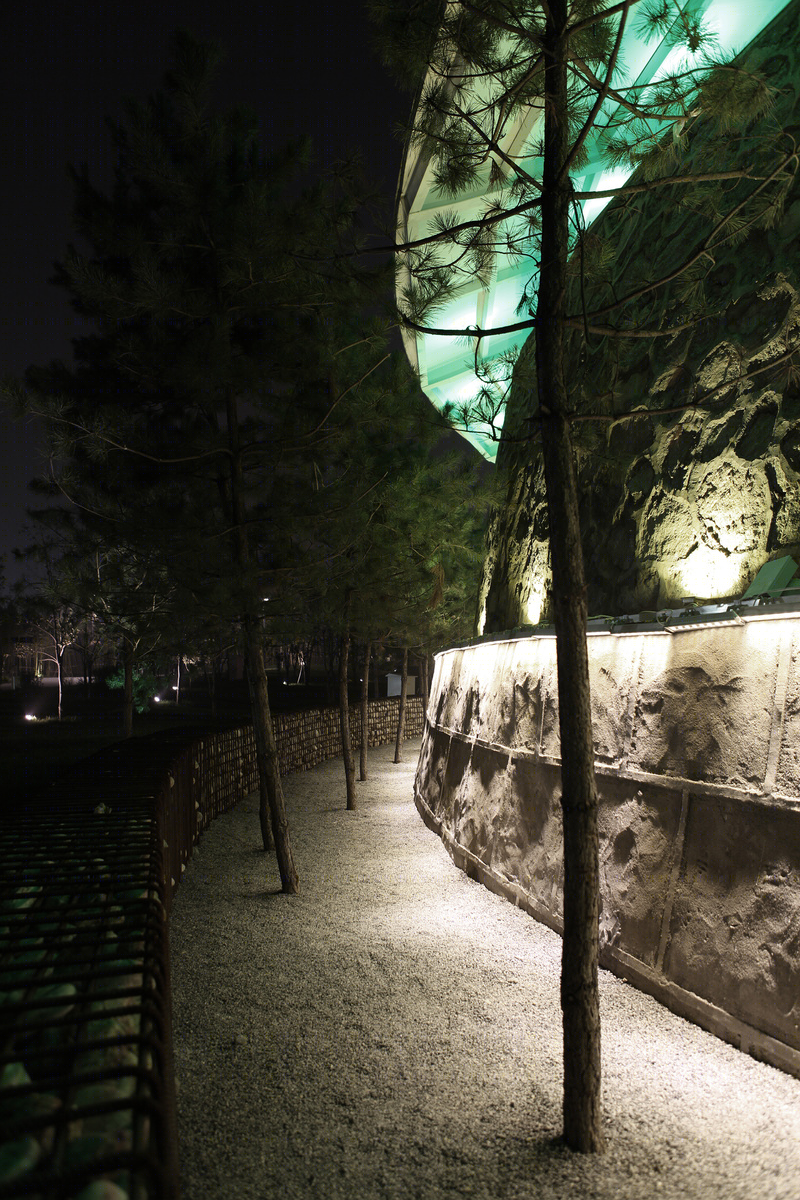

夜景外观
夜景外观

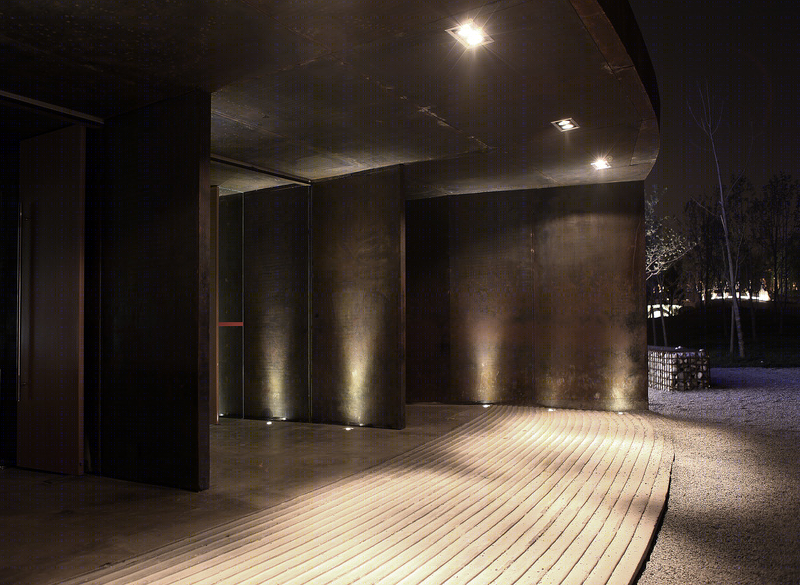

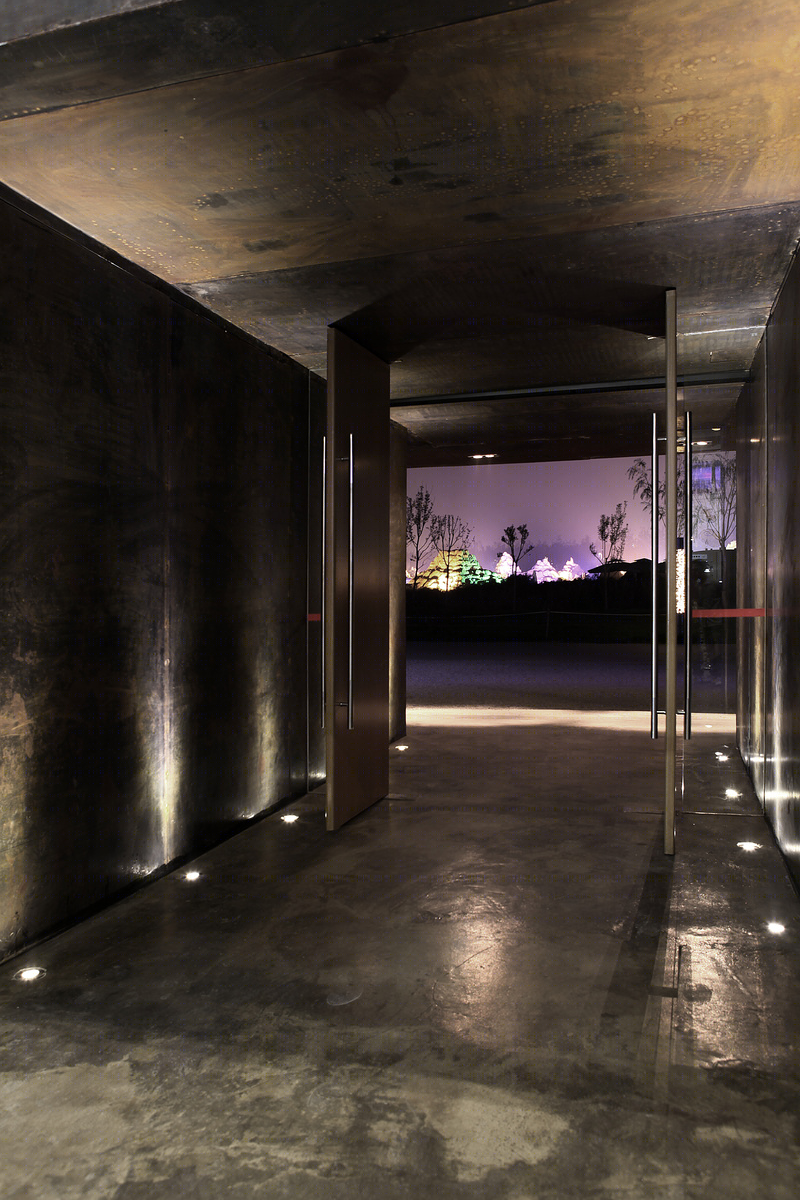

入口夜景

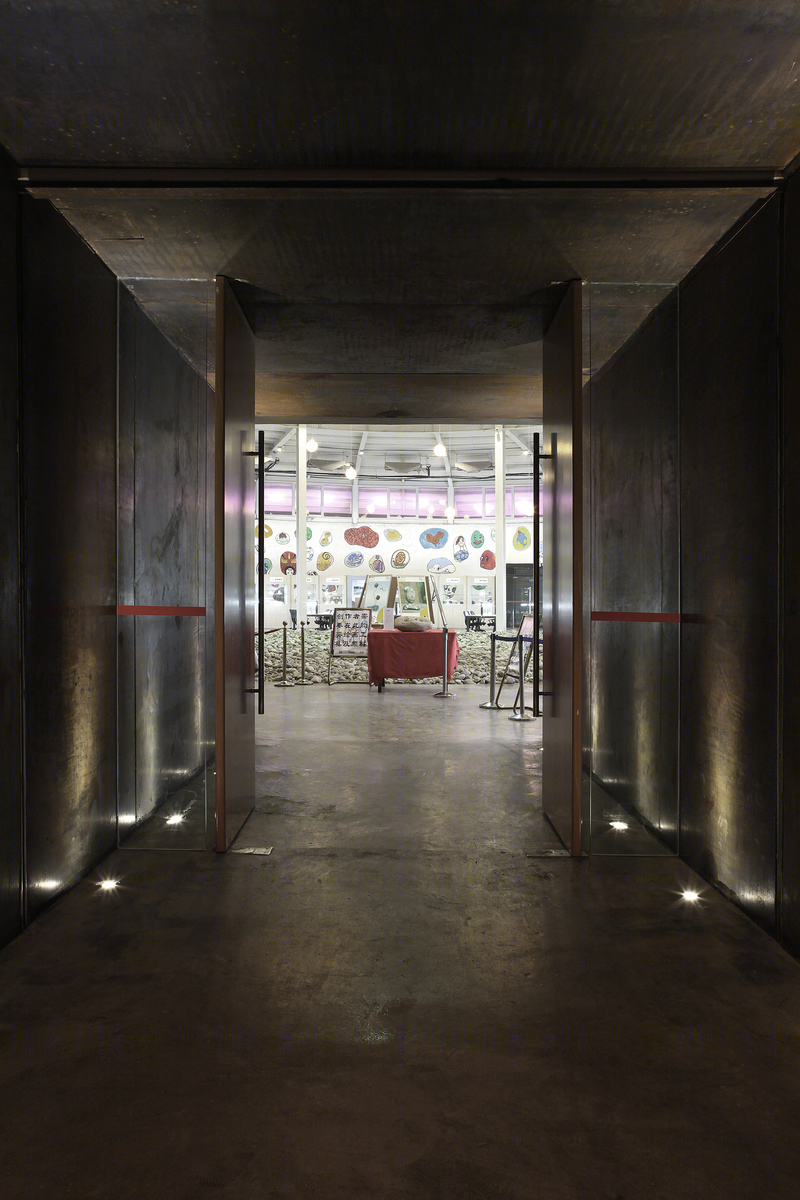

由入口向里望
由出口向外望

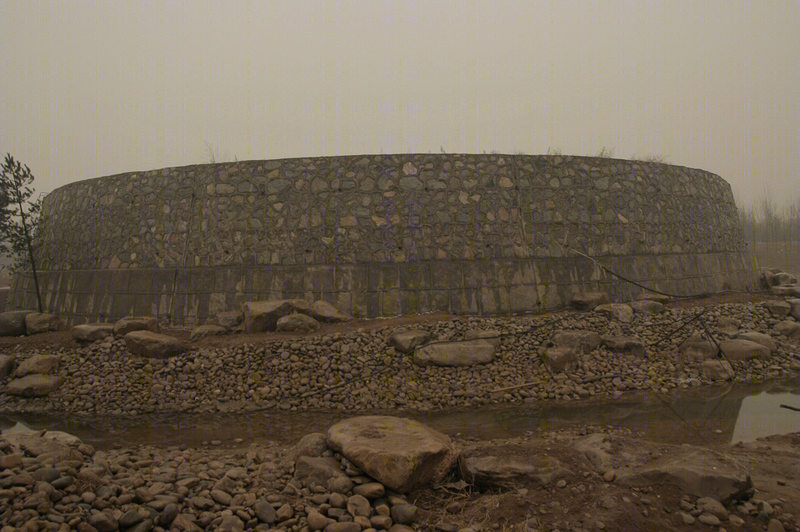

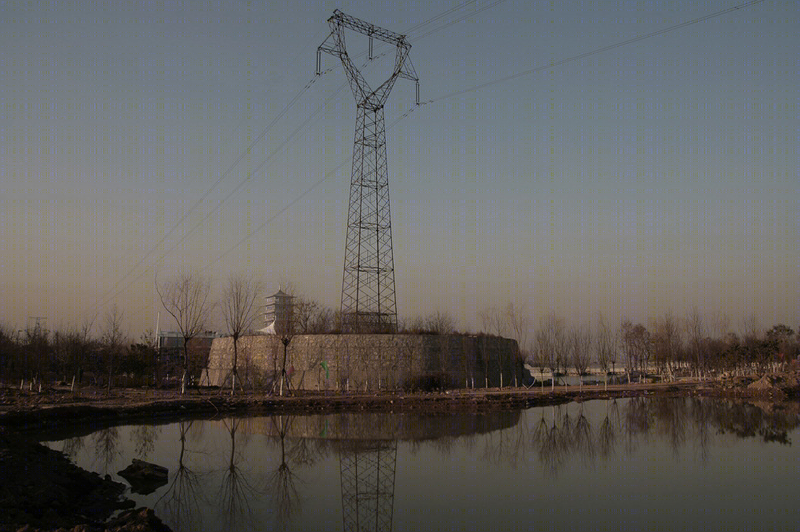

施工前原貌
施工前原貌

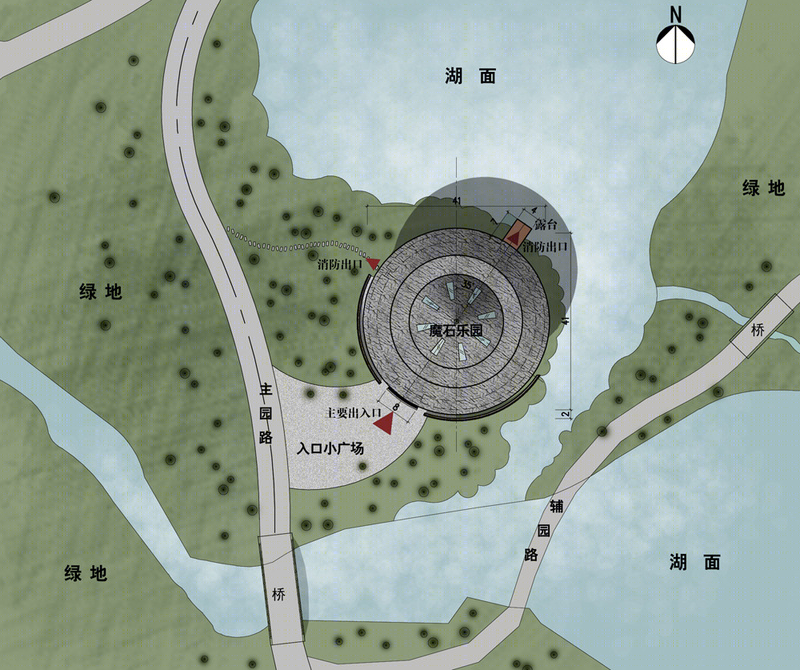

总平面

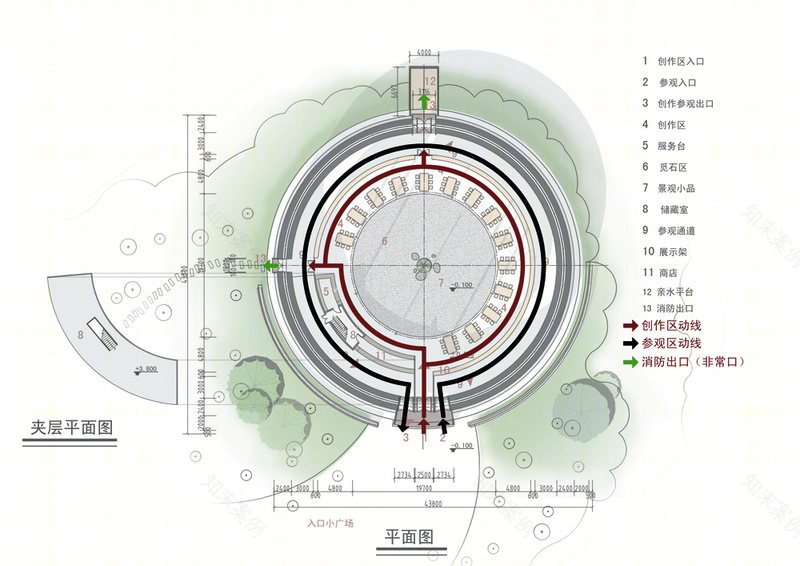

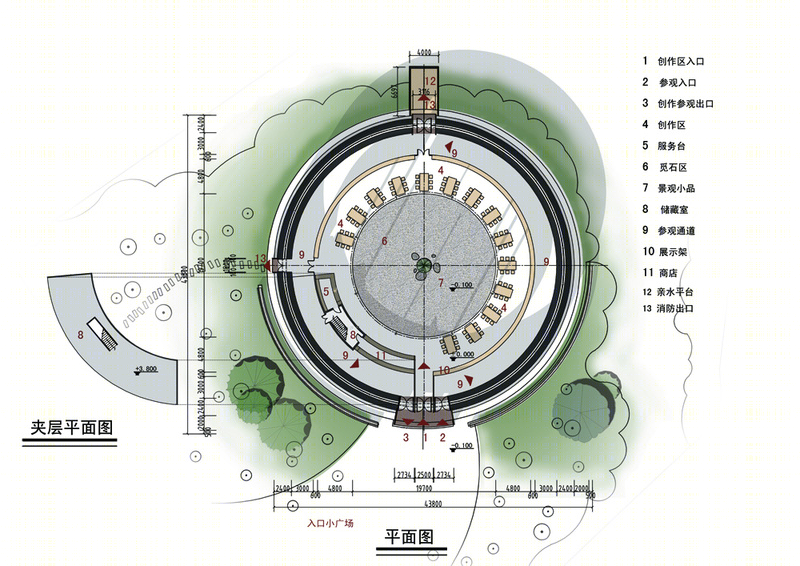

建筑平面
交通动线图

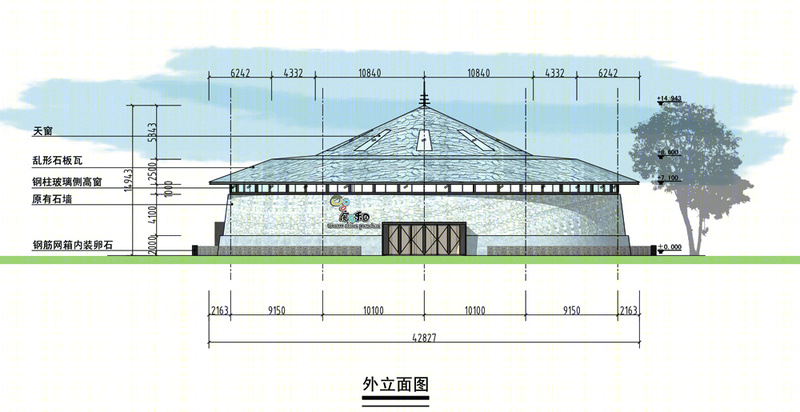

外立面

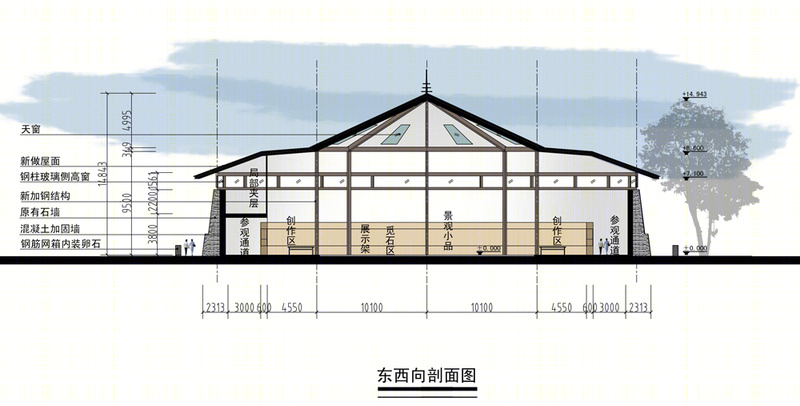

剖面
