日照市岚山区文化中心

Lanshan District Cultural Center

2019 山东省优秀工程勘察设计一等奖

文化是一个城市的灵魂，保留和彰显特定地区的独特文化，会增强城市历史底蕴，提升市民归属感。

岚山旧址为安东卫，其与天津卫、威海卫、凌山卫是明朝初期沿海防御倭寇所建的四大卫城。本案即坐落于日照市岚山区城市公共服务轴线上。文化中心设计构思源于对安东卫城形制的当代转译。“卫”围也，防也，屏一方之保障。建筑整体造型下半部为稳重的城墙形态，上半部为飘逸的坡屋面和轻盈通透的外廊，厚重与飘逸的对比相得益彰，塑造了岚山当代城市建设亟需的地域识别性。

总平面设计

“布局呈现’卫城’意向”_

文化中心地块位于日照市岚山区城市公共服务轴线上，东至万斛路，南至多岛海大道，西至明珠路，北至海州路。场地经整平后地形平坦。

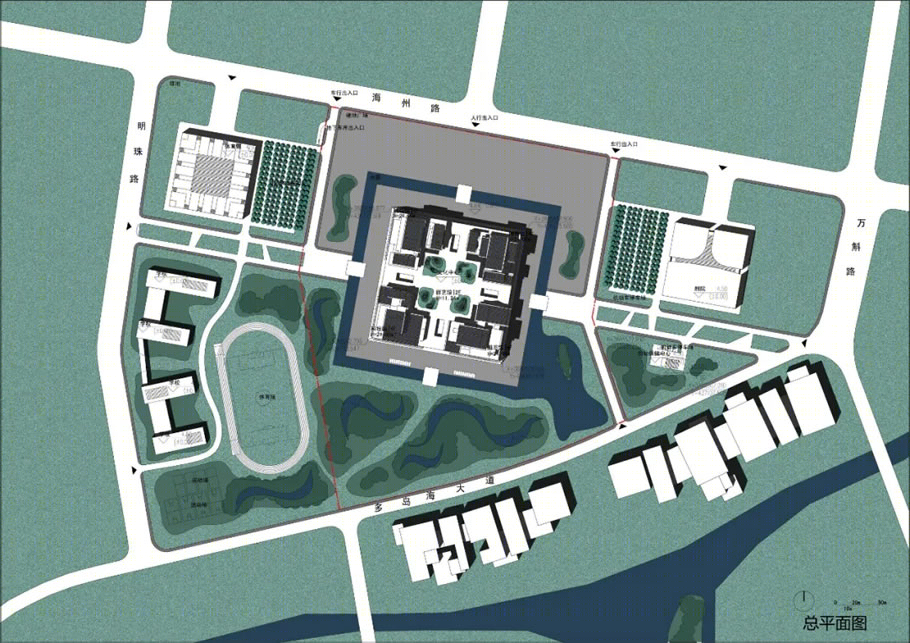

◎总平面图

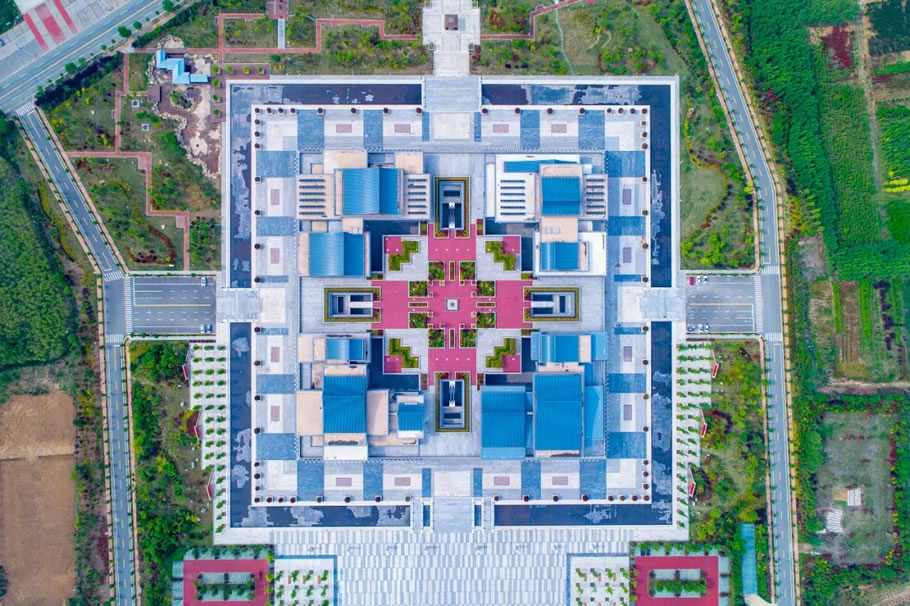

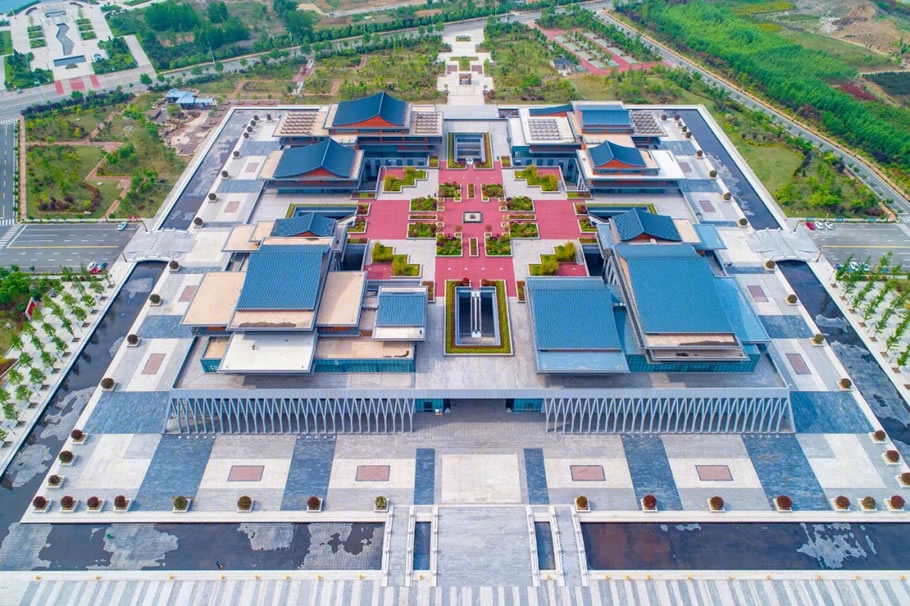

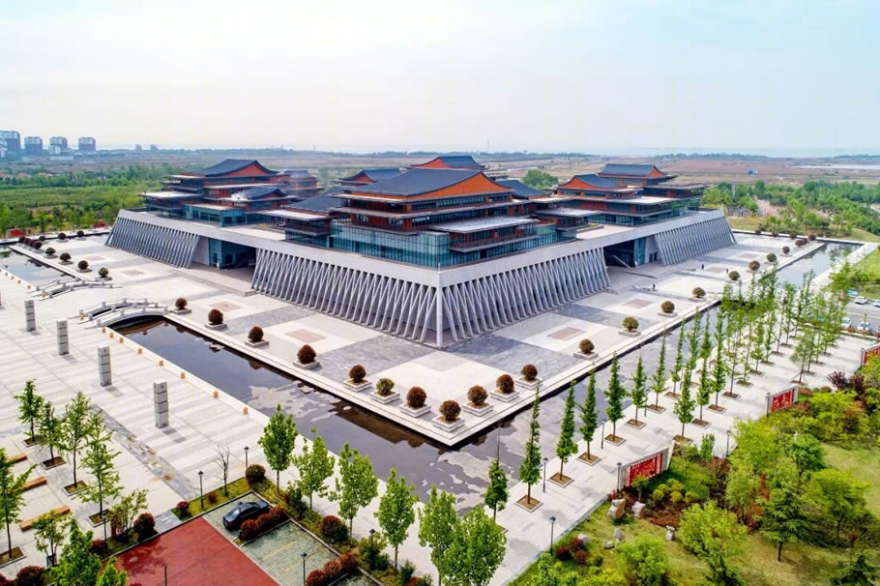

建筑平面为形制方正对称的回字形，东西南北开设四个入口，总体布局呈现‘卫城’意向。

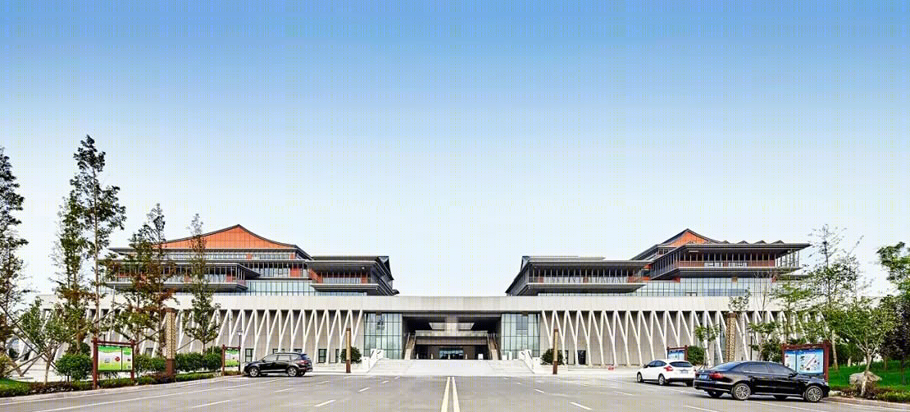

◎主入口人视

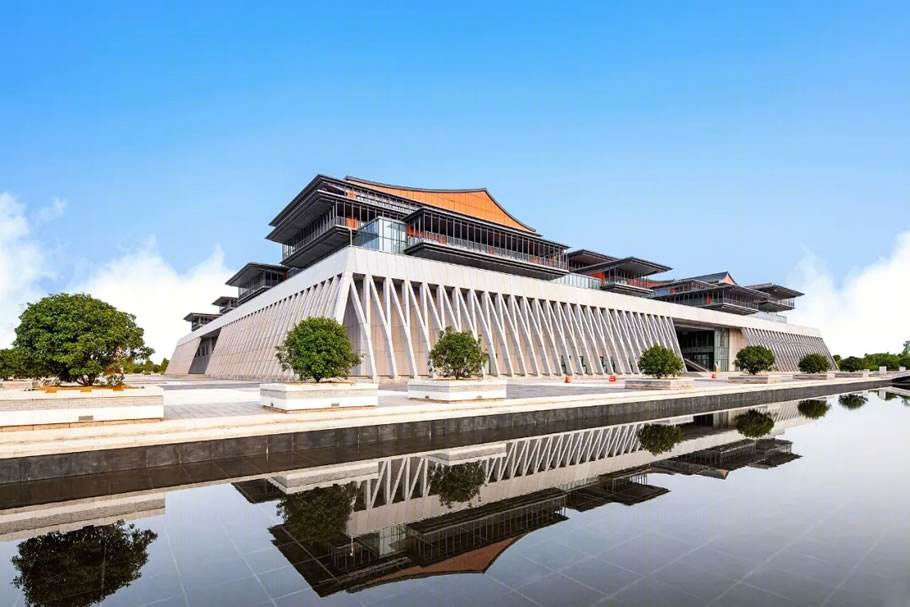

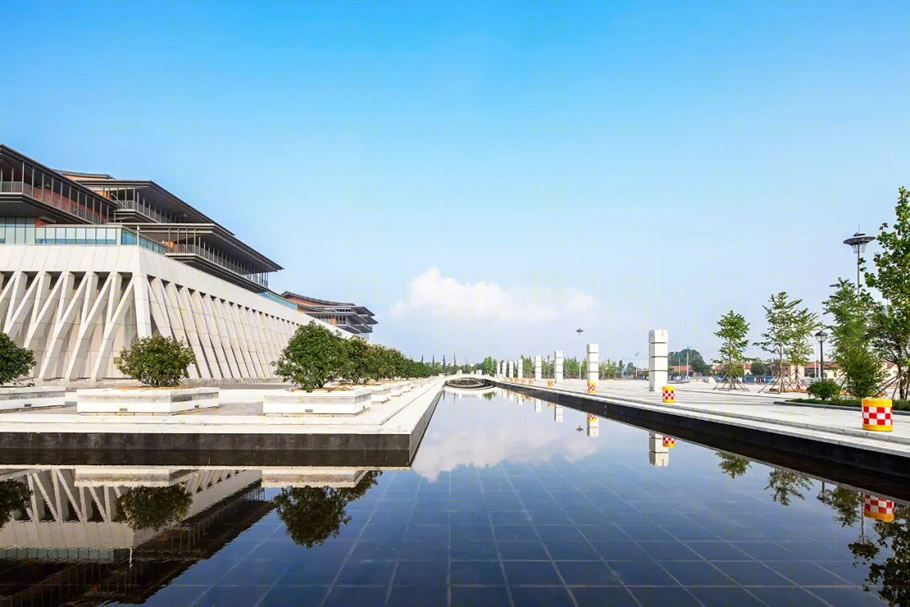

◎西南角人视

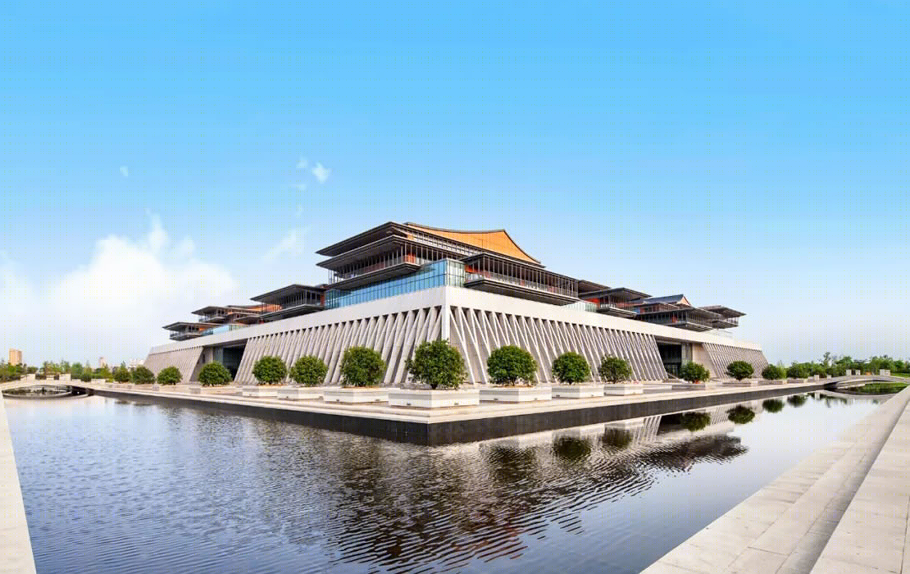

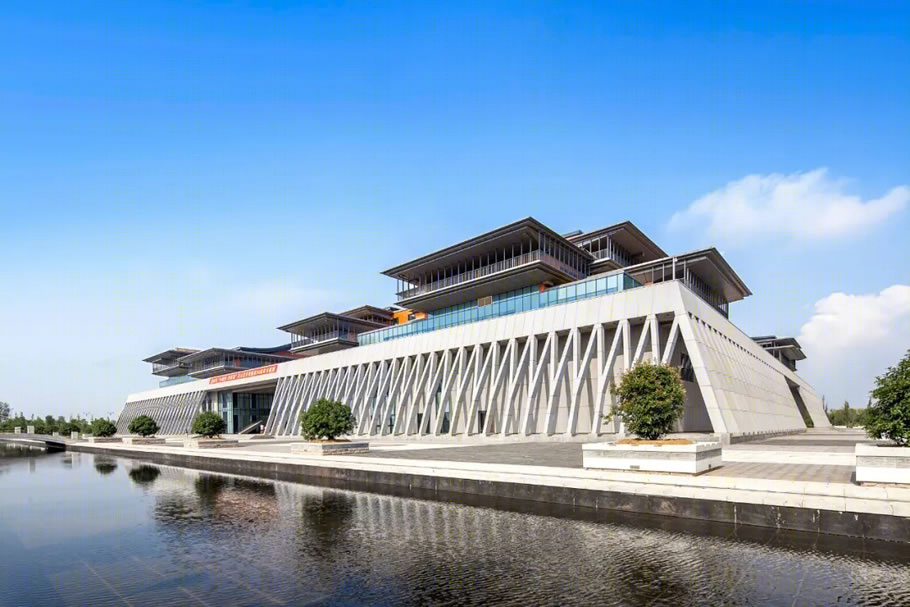

◎东南角人视

建筑整体造型下半部为稳重的城墙形态，上半部为飘逸的坡屋面和轻盈通透的外廊，厚重与飘逸的对比，虚与实的对比，稳重大气中又不失轻盈飘逸，相得益彰，丰富多彩。

将文化中心置于基地地块中心，城市轴线转折处，功能包含五馆：位于中心的群艺馆、西北部的城规馆、东北部的博物馆、西南部的科技馆、东南部的图书馆。基地西北地块为体育馆，东北地块设置剧院，西南地块为一所 9 年一贯制学校，东南地块设置一处妇幼保健中心。基地北侧文化中心主入口处，设有室外演艺广场，便于集散和室外演艺。

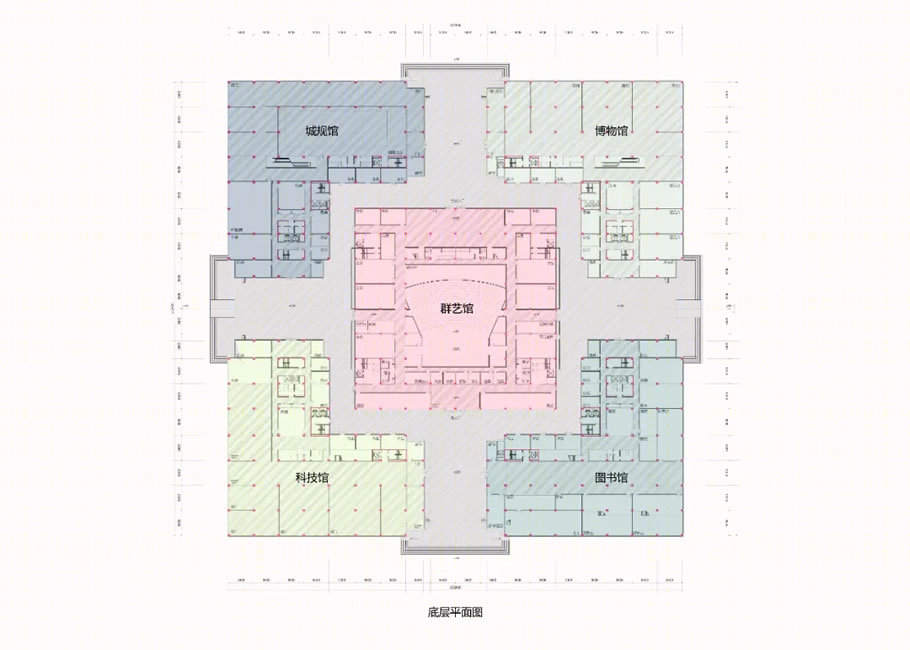

◎底层平面图

基地较为平坦，设计排水以向周边道路及河流自然找坡为主，局部地区设凿井、截水沟，使得雨水尽快排出基地。基地四个方向均设置出入口，便捷的交通有效的缓解大量人流。

剧院、体育馆旁边附设大型地面停车场，停车场内各设一个地下车库出入口，进入文化中心地下一层车库。在北侧广场下规划地下停车场，与文化中心相联。规划地下一层停车场设有两个双车道出入口与地面联通。

基地南侧自由的景观绿地，与西侧城市湿地遥相呼应，美化环境、衬托建筑、净化空气，成为城市的绿肺。文化中心屋面设计景观绿化，使建筑与绿化相融，步移景异，人们在建筑中游走，能从不同角度观赏到绿化景观。

建筑功能与形态设计

“五馆合一”

功能布局

文化中心分为位于中央的群艺馆（二层），西北部的城规馆（四层），东北部的博物馆（四层），西南部的科技馆（四层）与东南部的图书馆（四层）五部分。用地面积 132000㎡，总建筑面积 48522㎡，建筑高度 23.9m。建筑群东西总长 157m，南北总长 157m，结构体系为框架剪力墙结构。

群艺馆地上 2 层，功能为观演厅、会议、接待、票务、排练、专业工作、教室、办公；

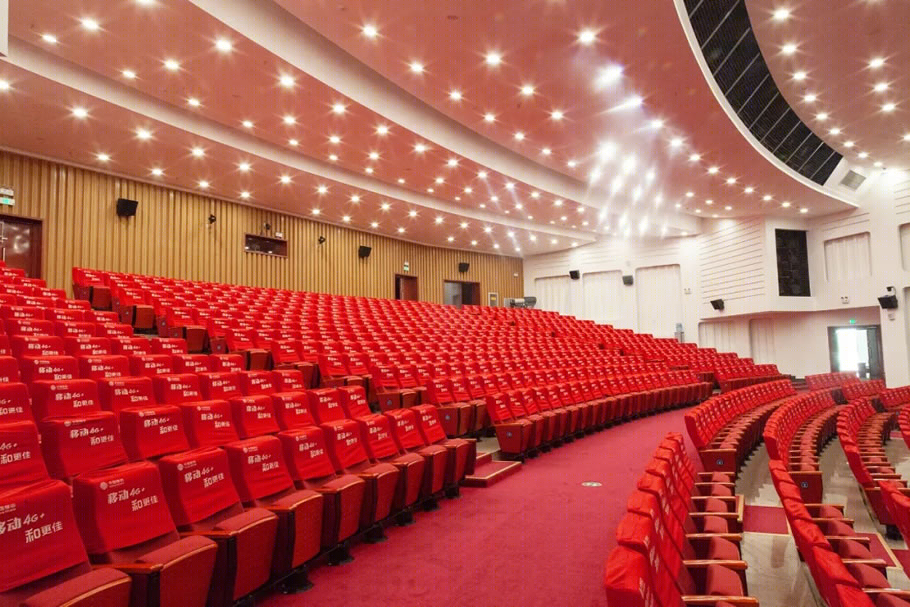

◎群艺馆内部

城规馆地上 4 层，功能为展厅、影院、办公、商业；

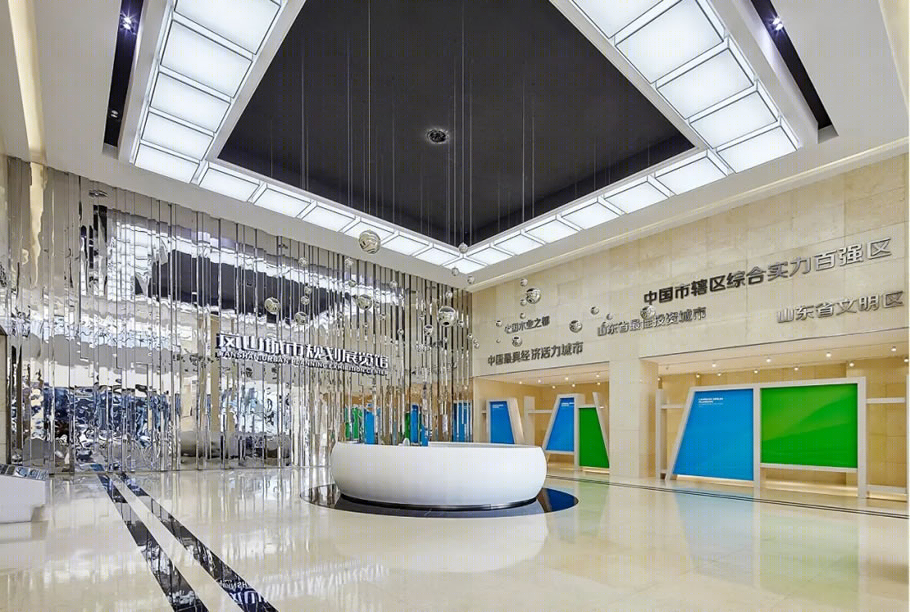

◎城规馆内部

博物馆地上 4 层，功能为陈列厅、库房、接待、办公、商业、技术处理、多媒体展示；科技馆地上 4 层，功能为展厅、库房、办公、商业、影院、会议、厨房、餐厅；

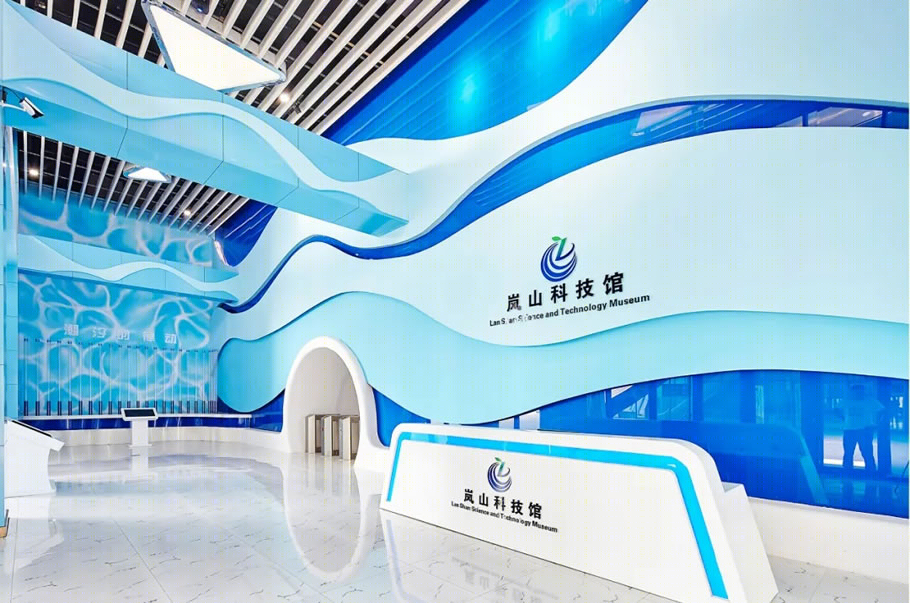

◎科技馆内部

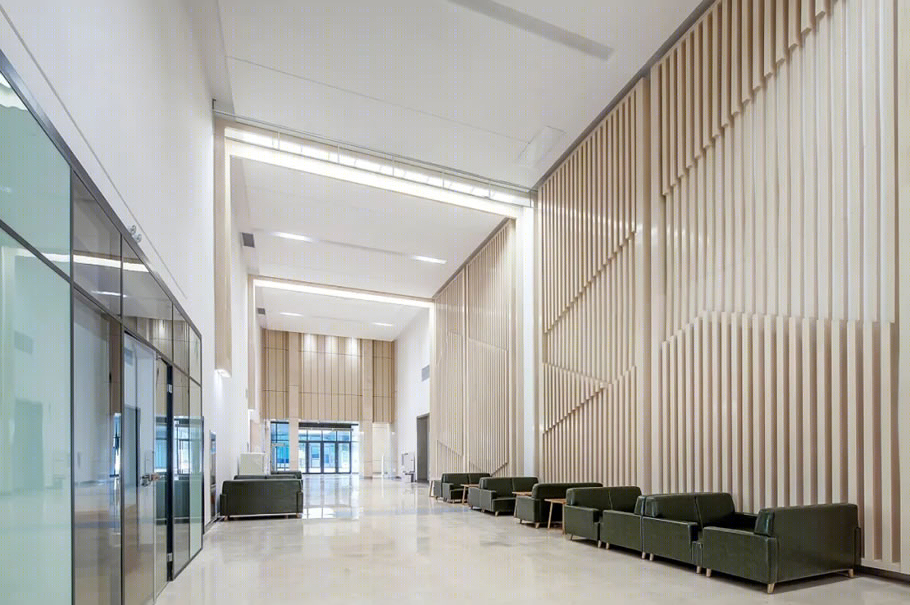

◎馆内休息区

图书馆地上 4 层，功能为藏书借阅、书店、编目、报告厅、办公、阅览室、技术处理、会议、自习室；地下 1 层为机房、展览、游艺娱乐、接待、库房、汽车库。

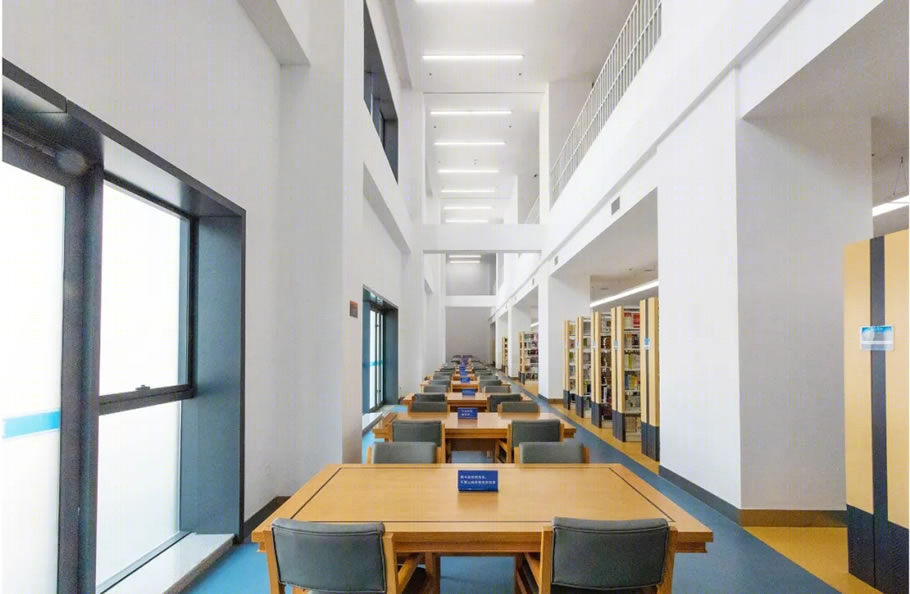

◎图书馆内部空间设计

文化中心首层内部通过回廊联系起五馆。三层屋顶平台设置城市绿台，将五馆屋顶合为一体，营造了宽阔的平台空间，为市民提供休闲、交流、观景等活动场所。

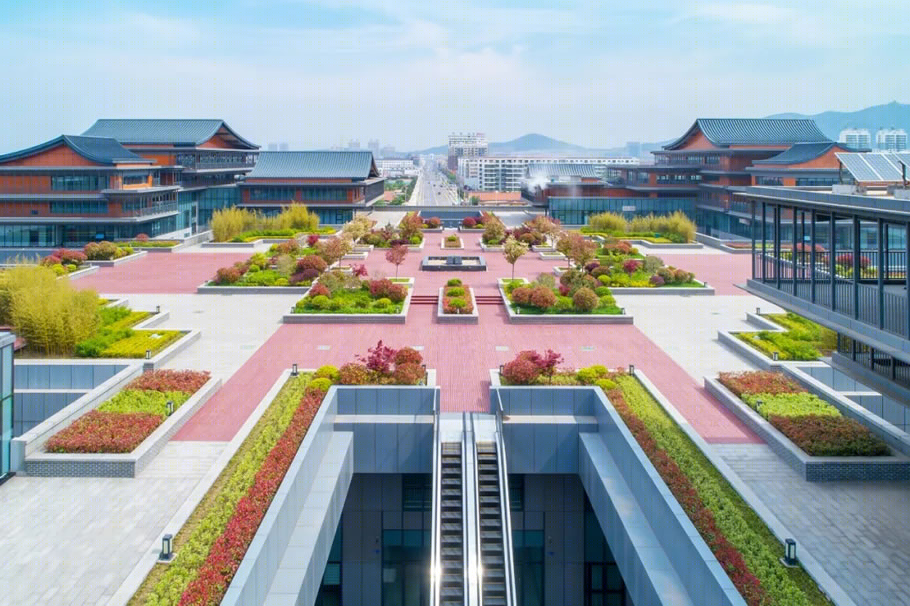

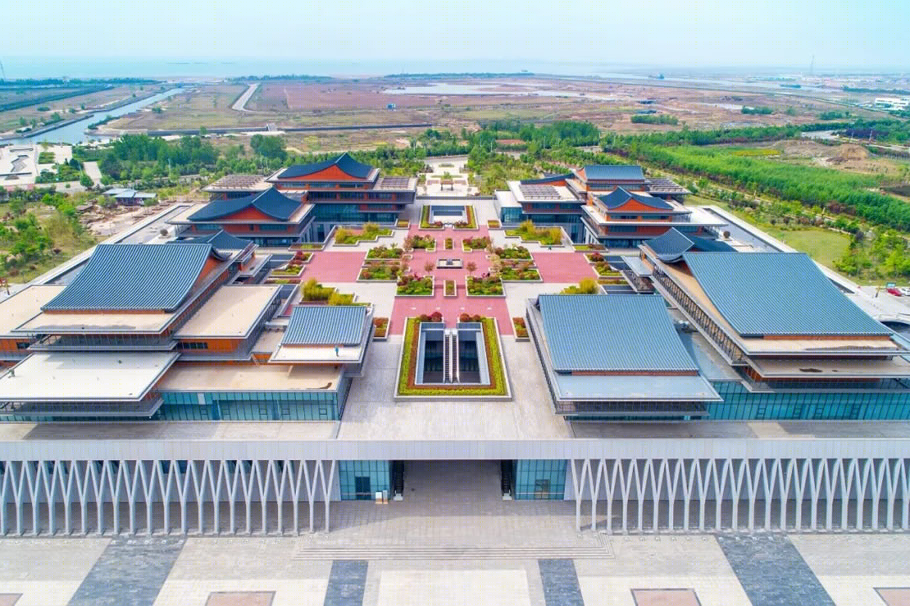

◎屋顶花园

建筑底部卫城外侧设计 Y 字型斜向支撑，与建筑实墙面之间形成半通透的外廊，打破城墙封闭的感觉，也成为供人游走的趣味灰空间。支撑间以横向百叶连接，既起到遮阳效果，同时将斜向支撑串联成整体。卫城之上，城市绿台四角设置角楼，限定了平台边界。角楼交错纵横，其下部形成丰富的灰空间，行人可通过室外楼梯在其间游走，营造了丰富的空间体验。

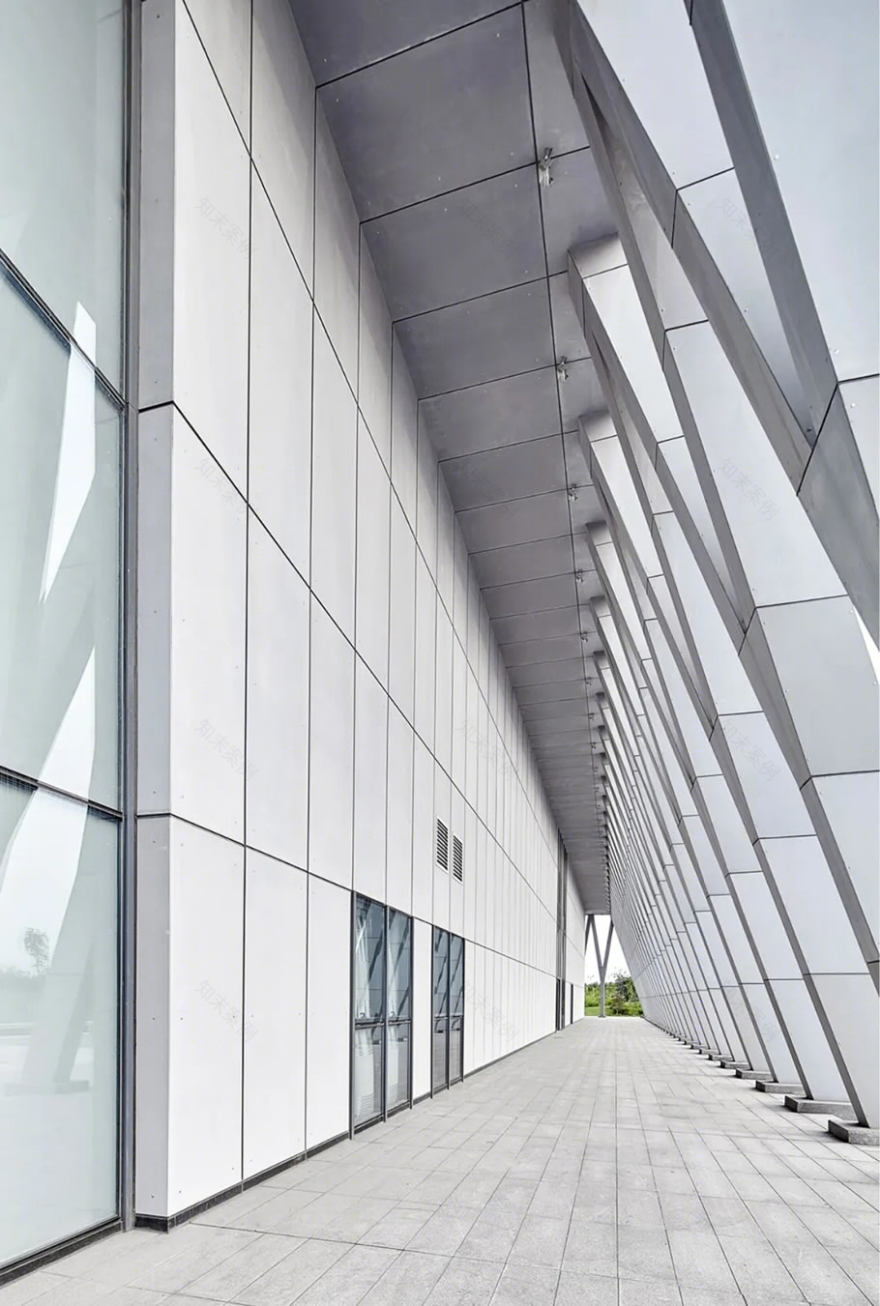

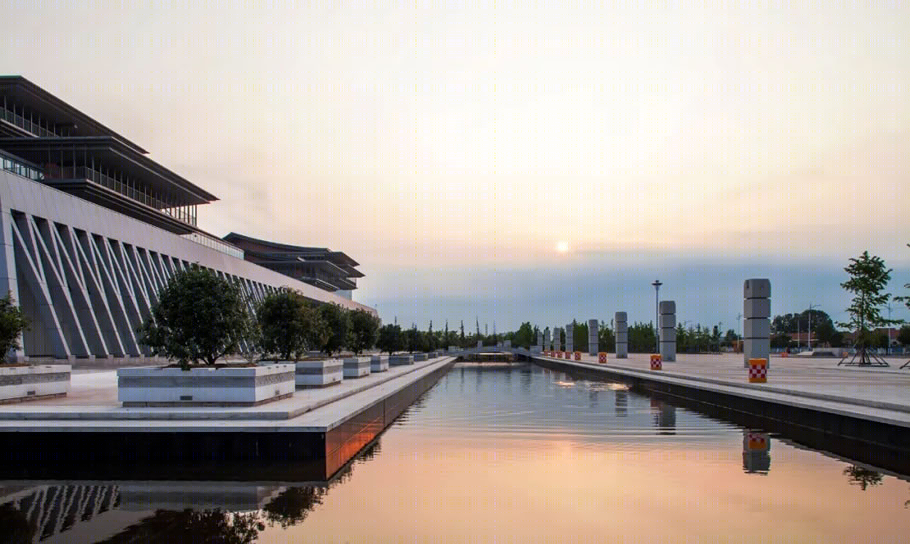

◎侧廊人视

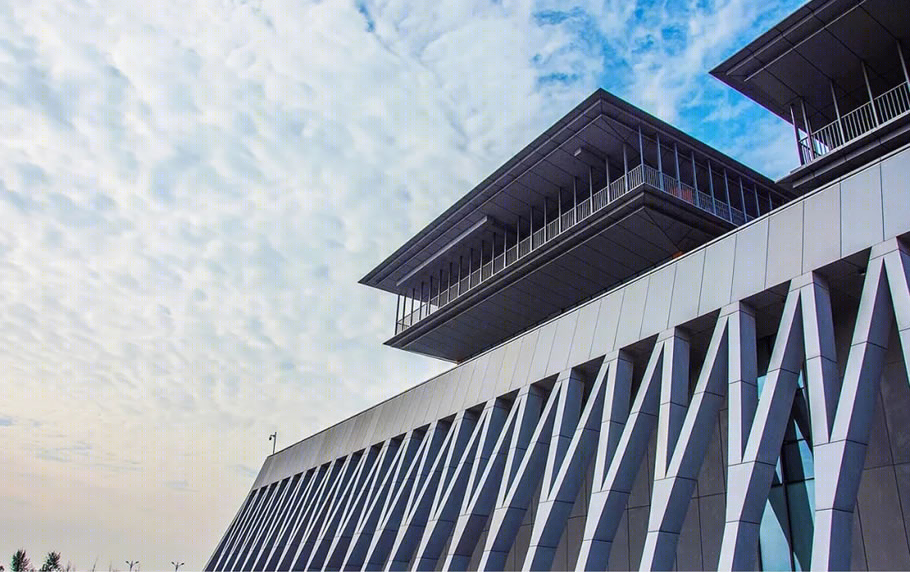

◎局部仰视

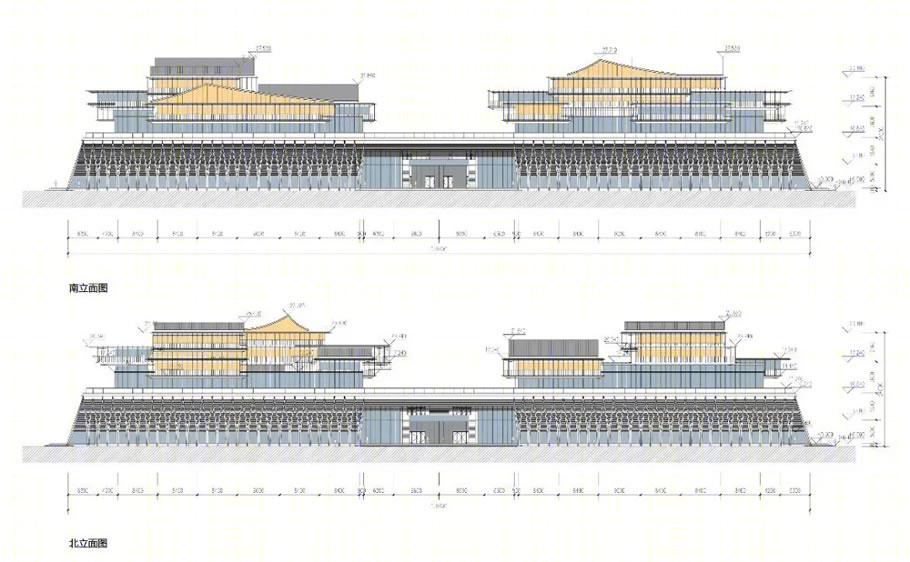

建筑立面造型设计

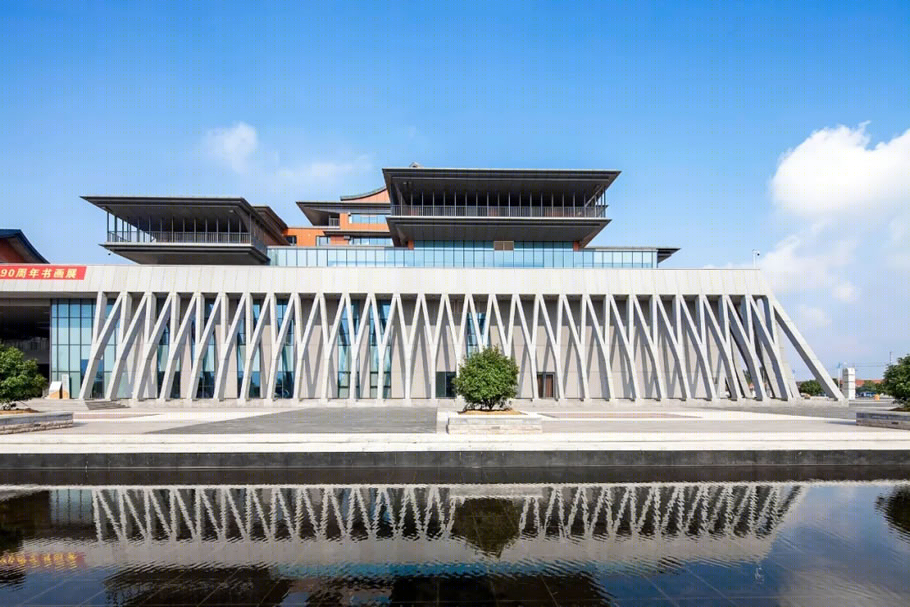

建筑底部卫城外墙采用 Y 字型斜向支持，混凝土材质彰显了建筑的稳重感。支撑间以横向铝百叶连接，与混凝土的厚重感形成对比。

卫城上部坡屋面采用金属铝格栅屋面，传统精神中流露出当代特征。屋檐下竖向钢柱既为结构支撑体系，同时也创造出具有韵律感的形式美；钢柱后面橙色竖向百叶，若隐若现，为低调大气的整体色调增添一抹靓丽的色彩。不同材质对比凸显，同时柔和相融，巧妙的设计，使建筑浑然一体。

结构与节能绿色建筑设计

“二星绿建标准”

本项目按二星绿建标准设计，设计中采用地源热泵中央空调系统供暖，分布式能源的利用、高次谐波的治理等多项节能环保措施。

岚山区文化中心结构设计采用了型钢混凝土梁柱，钢结构，钢筋混凝土等多种结构体系，节点连接复杂。受建筑功能限制，本结构存在扭转不规则、凹凸不规则、楼板不连续、尺寸突变、构件间断及其他不规则（局部的夹层、转换）等多项不规则的情形，属于超限复杂高层建筑。采用 MIDAS、PKPM 等软件，进行了竖向地震作用计算、多遇地震弹性时程分析、弹塑性时程分析的补充计算和重要构件的抗震性能化分析。对结构中存在的穿层柱、转换构件及大跨悬挑梁柱按照中震弹性、大震不屈服进行了设计。

日照市岚山区文化中心是岚山区加快推进公共文化服务设施重点推进的城建项目，建成使用后成为全区开展文化活动的重要阵地，极大丰富了全区人民的精神文化生活。

Information

项目信息

项目名称：山东省日照市岚山区文化中心

建设单位：日照市岚山区文化中心建设工程指挥部

项目面积：48522㎡

设计团队：陈岚、徐承强、郭红军、穆景光、刘昌、黄祥海、刘志燕

合作团队：清华大学建筑设计研究院有限公司
