合肥离子医学中心

合肥离子医学中心作为合肥综合性国家科学中心创新平台之一，项目建成后将依托质子放射治疗中心，打造“2个基地，3个中心”，建立国际水准的粒子线放射治疗示范基地、国产离子医学装备比对验证实验基地，建立人才培训中心、新技术研发中心、国际学术交流中心，助力合肥综合性国家科学中心建设。

项目概况

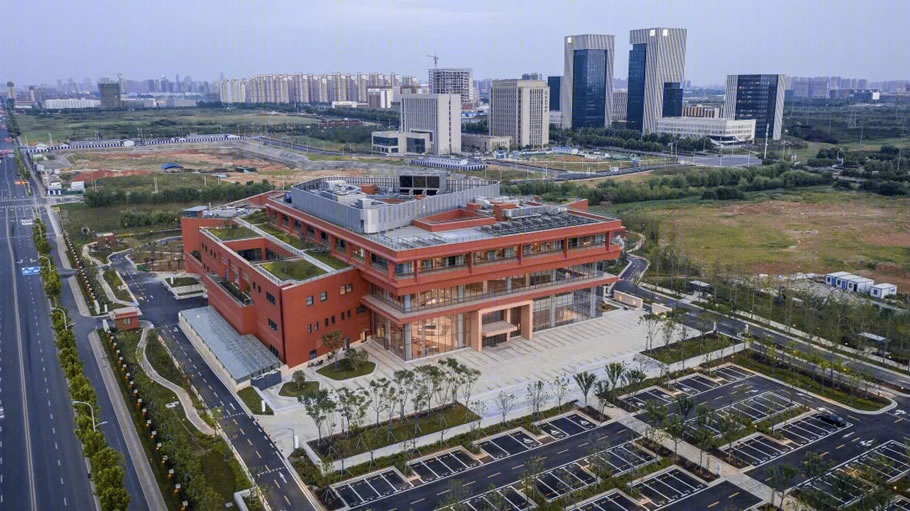

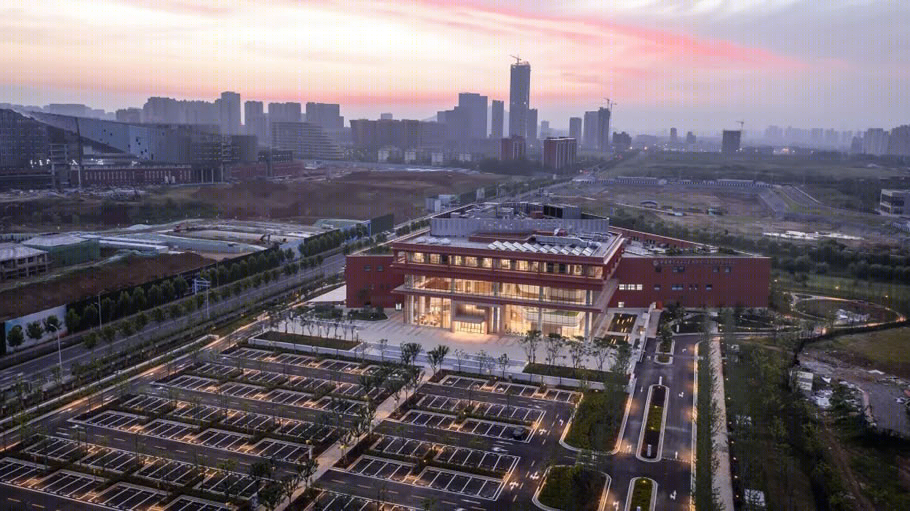

合肥离子医学中心项目位于安徽省合肥市国家高新技术产业开发区，长宁大道与燕子河路交叉口东南侧，基地用地面积46214㎡，总建筑面积33474㎡，是集肿瘤诊断治疗、质子超导技术临床应用研发、质子装置教学培训为一体的综合建筑，由医疗主楼及若干配套设施组成。

项目引进一套由美国瓦里安（Varian）提供的ProBeam质子治疗装置，用于癌症病人的肿瘤精准治疗。瓦里安质子治疗装置是世界上目前为止最为先进，对人体治疗过程中也是最为安全的治疗装置，此次是瓦里安的质子治疗装置首次在中国大陆安装。

独特理念

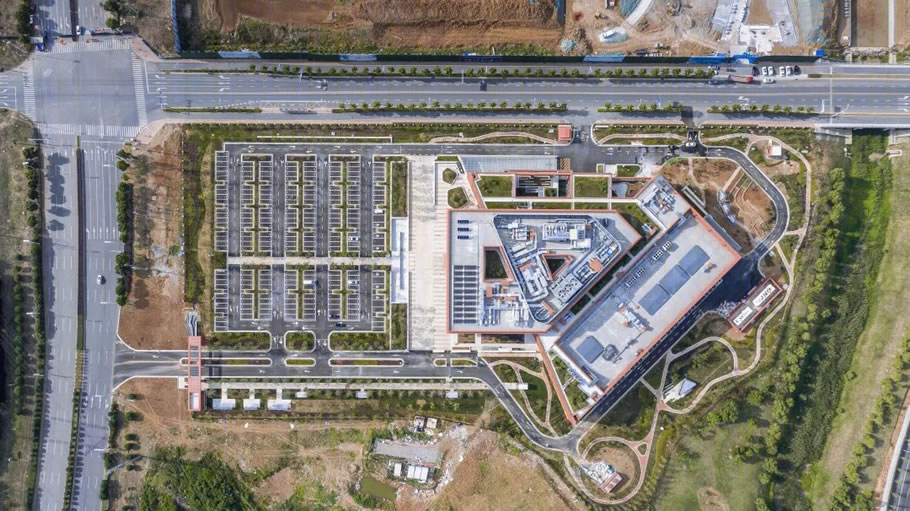

合肥离子医学中心采用分区明确的总体布局，合理的功能区域设置，便捷合理的交通组织，富有层次的空间绿化组合，强化了尊重当地气候条件的生态策略。

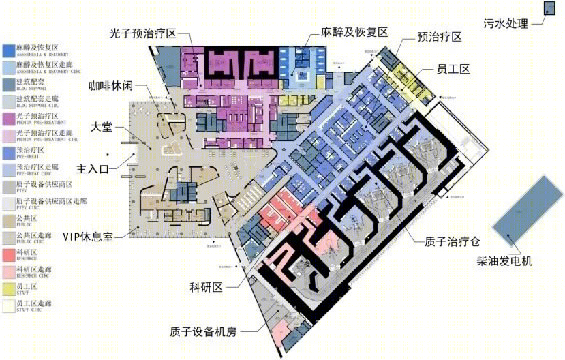

建筑内部空间以“功能集中、弹性应用”为主旨，同时考虑人性化空间的需求，进行各功能区规划。将各主要交通体结合医疗功能布置，以规则柱网和模块化空间争取可变性空间。同时，注重公共设施空间的设计, 创造舒适优质的医疗康复环境。内部交通流线规划以明确、单纯及功能分离的理念，塑造明确清楚的动线架构，使内外部使用者均能迅速到达目标空间。主要物流动线考虑清污分离，确保感染管制要求。

以人为本，人性关怀

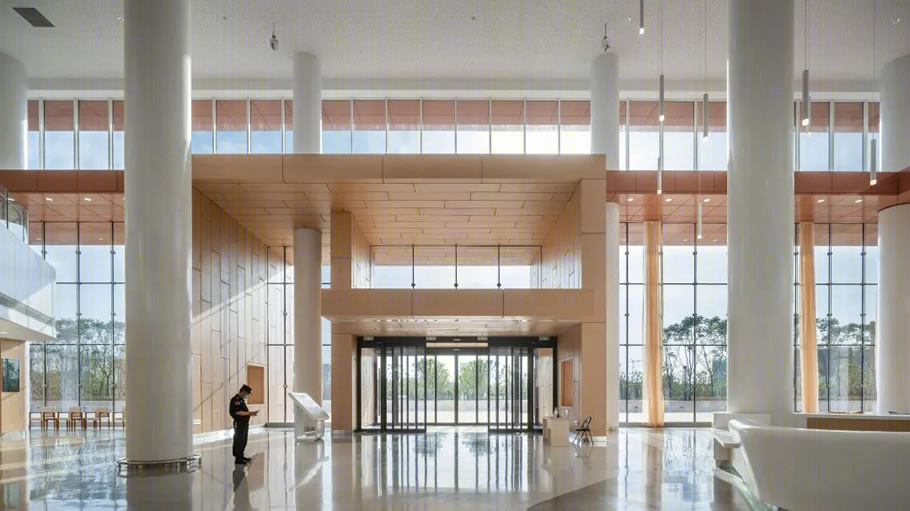

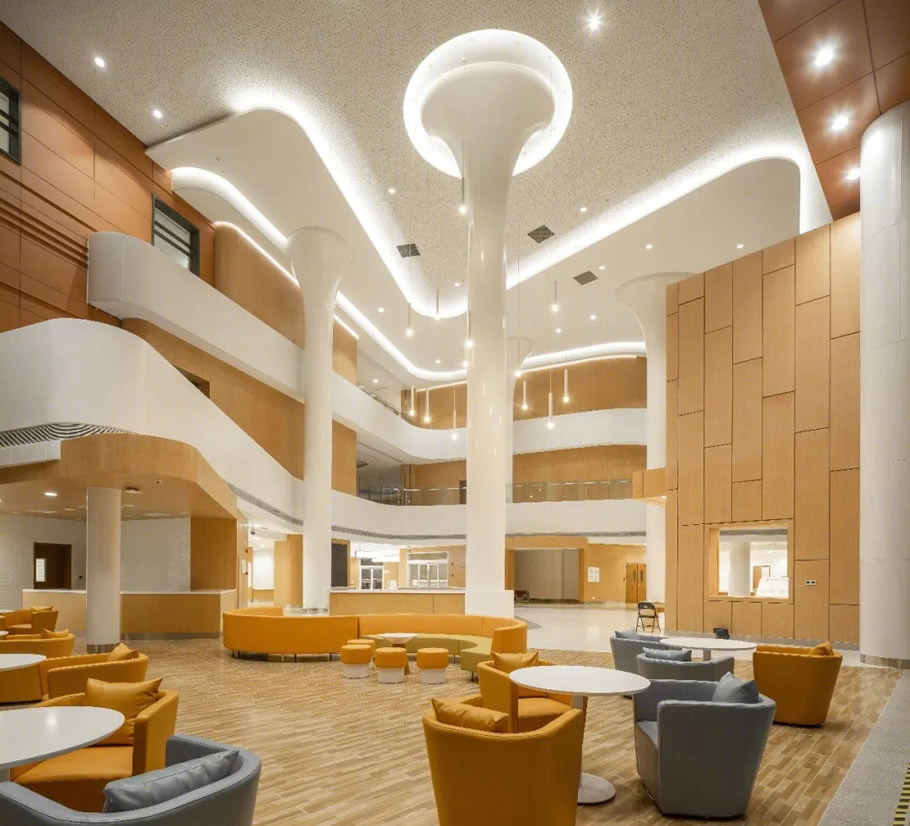

入口大厅不再局限于传统的出入院受理、收费、导医等设施，空间进一步扩大，将银行、咖啡店、休憩区甚至于文化设施和绿化也引入。通过高大共享的公共交往空间，营造亲切、轻松的气氛，减轻患者压力。

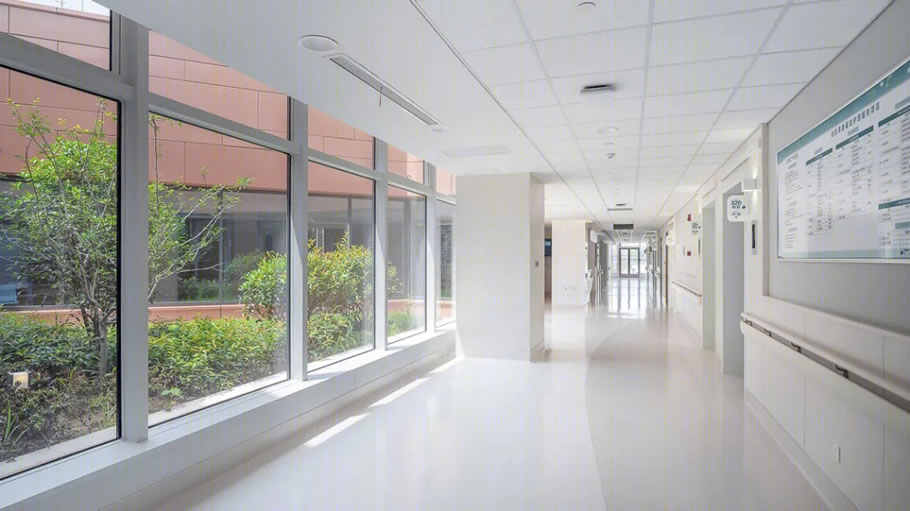

三层住院部围绕两个室外绿化庭院展开，病房设在庭院的南侧和西侧，有良好的朝向和视野，医生工作区布置在两个庭院的中间，北侧是医生办公区。三层设环通外廊，病人可在不同的天气在外廊散步，同时欣赏二层的屋顶绿化。

简洁统一、经典稳重的立面设计

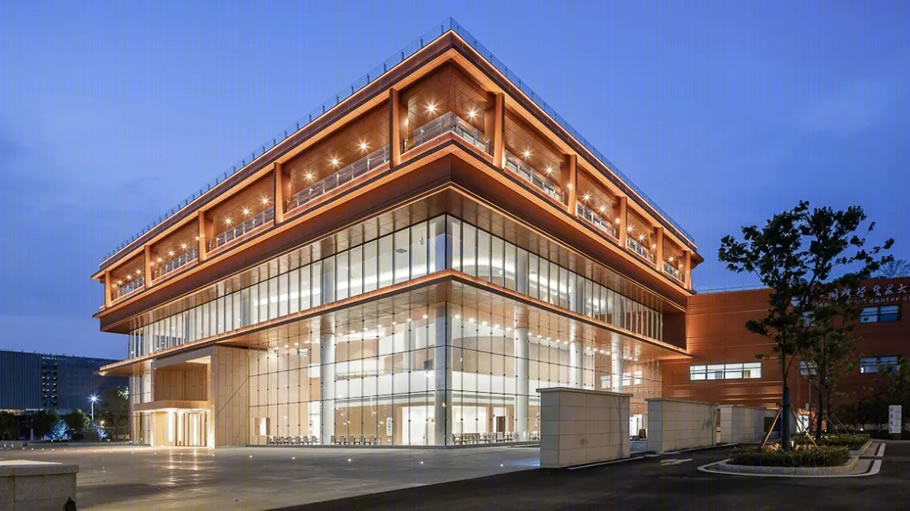

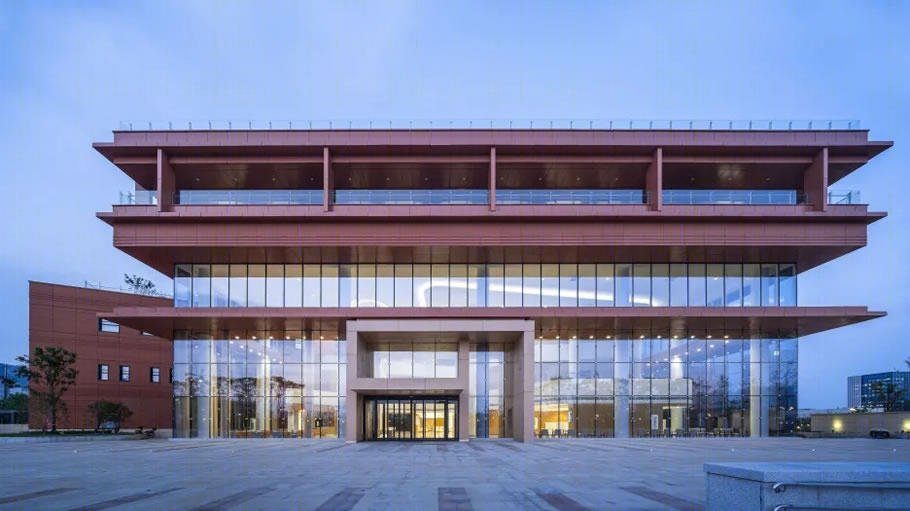

建筑立面采用现代简约风格，立面主要采用砖红色的陶板，强调建筑的体块感，同时整体的横向线条使整个设计舒展有力，银灰色窗框的点缀使立面的造型更显丰富。陶板、玻璃和铝板的材质运用既统一，又虚实有致、富有变化，突出了立面的横向延伸感和立面质感的层次性，形成了简洁统一的现代风格和稳重大气的建筑个性。

技术创新

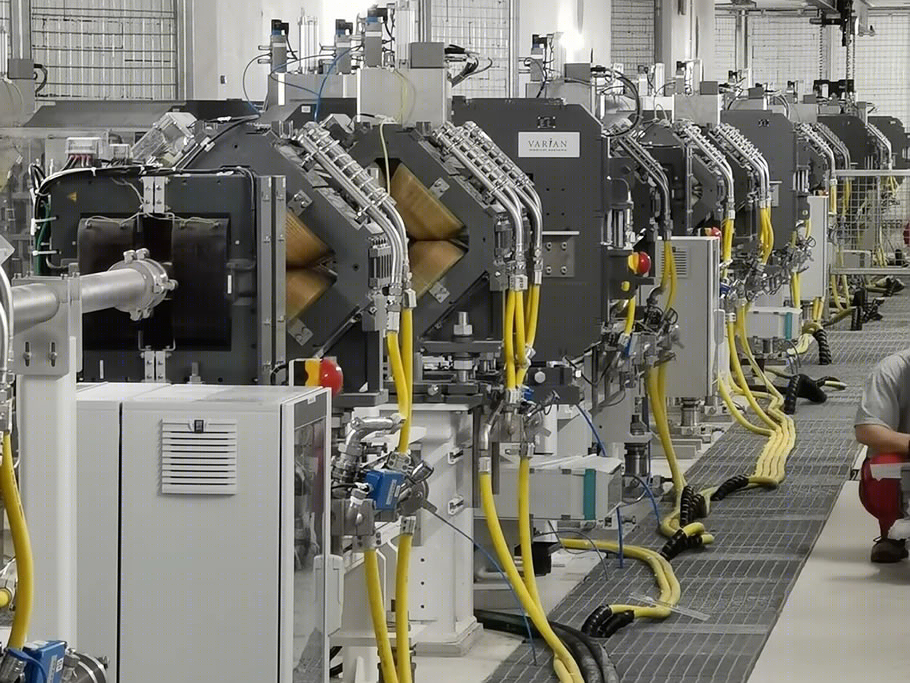

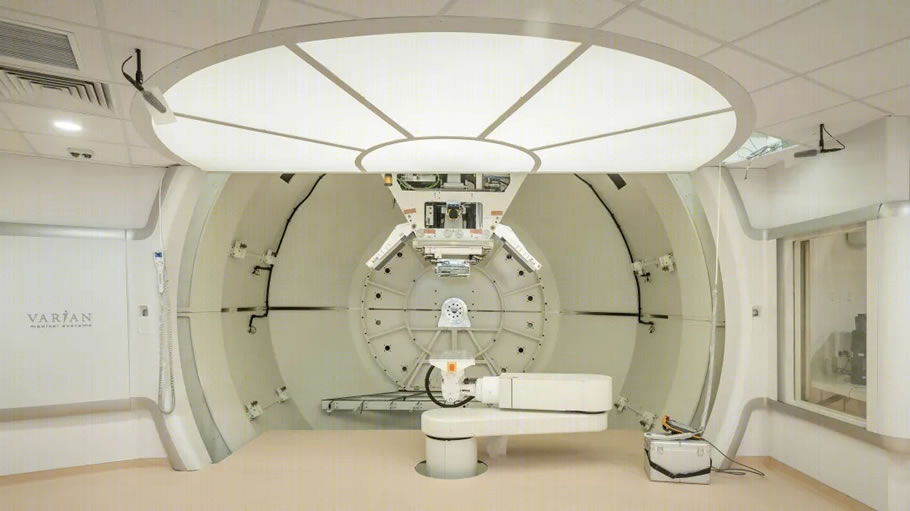

项目引进一套国际上最先进的肿瘤放疗质子治疗装置，包含3个旋转机架治疗室，1个水平固定束治疗室，1个研发用治疗室及配套的工艺机房。这套由瓦里安（Varian）提供的ProBeam质子治疗装置工艺要求严格，对于所处环境的结构微振动及沉降，混凝土表面的平整度及预埋管线的精度，环境空气的温度、湿度、空气悬浮物，工艺冷却水控制系统等都有很高要求的规定性指标。

结构微振动及沉降控制在质子治疗装置的正常运行过程中，建筑物基础底板振动的最大振动速率不应超过100 μm/s。基于此要求，振动控制采取现场实测和数值模拟计算分析两种方法，分阶段测试，进行动态设计。增大质子区底板刚度，提高其自振频率，且在振动影响比较大的机电设备机房地面设置浮置楼板，满足质子装置要求。项目采用桩筏基础，增加筏板厚度，增加单桩抗压承载力及水平承载力，用于满足质子区对底板沉降非常严格（沉降速率小于0.2mm/10米/年）的沉降控制要求。

辐射屏蔽设计质子治疗装置的正常运行过程中会产生大量辐射，屏蔽设计至关重要。混凝土是最经济的屏蔽材料，本项目最厚的混凝土墙达到了4米，但大体积混凝土的自身裂缝控制也是重中之重，在多次的试块实验后，对混凝土浇筑时大气的温度、混凝土的入模温度、添加剂的选择、养护期的湿度控制均给出详细的参数，确保达到控制要求。

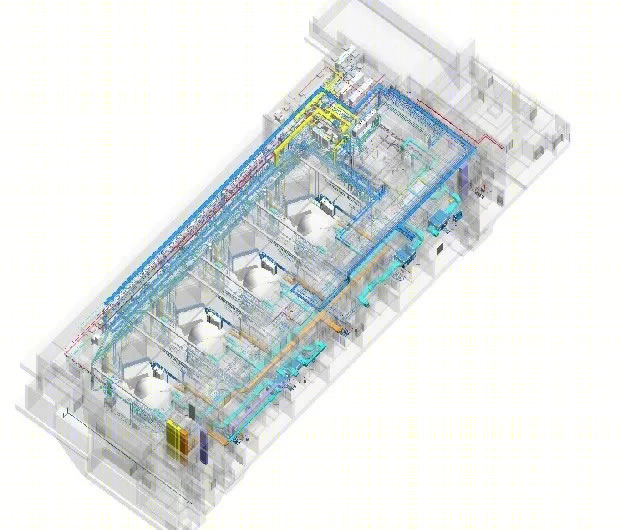

应用BIM技术提高预埋管线的精度

工艺冷却水控制系统

工艺冷却水为装置降温，保障质子治疗装置在瓦里安允许的温度下运行，束流线内的磁铁，回旋加速器，配电间的配电柜，低温压缩机等均有不同的水温控制，在装置运行瞬间发热时要将设备温度控制在±1度内。设计上将工艺冷却水分设若干个1次和2次回路，确保装置设备运行温度在允许范围内。

合肥离子医学中心

建设单位：合肥离子医学中心有限公司

建设地点：安徽省合肥市国家高新技术产业开发区，长宁大道与燕子河路交叉口东南侧

用地面积：46214㎡

总建筑面积：33474㎡

建筑层数：地上三层（含夹层），地下一层

建筑高度：23.2m

总床位数：44床

设计时间：2016年9月-2017年5月

竣工时间：2019年12月

设计单位：上海建筑设计研究院有限公司

合作设计：Stantec（方案、扩初）

上海建筑设计研究院有限公司团队成员

设计负责人：陈国亮、邵宇卓

项目经理：竺晨捷

建筑设计：沙菲菲、王纯久、朱海华、陈嫣、严晓东

结构设计：贾水钟、王沁平、焦运庆、王湧、崔奇岚

电气设计：万洪、周小梅、薛然文、谢俊

暖通设计：张伟程、滕汜颖、饶松涛

给排水设计：赵俊、钱锋、高龙军、戴鼎立

绿建节能设计：孙斌、燕艳、李建强

BIM设计：孙彬、郎垚、涂伯阳、蔡晶晶、朱广祥、刘涛、刘秋月

获奖情况：

第十届“创新杯”建筑信息模型（BIM）应用大赛-医疗类BIM应用第二名

2018全球工程建设行业AEC卓越贡献三等奖

第四届国际BIM大赛最佳BIM施工企业奖
