咸阳职业技术学院体育馆游泳馆

咸阳职业技术学院体育馆游泳馆项目（以下简称两馆）建于陕西咸阳市咸阳职业技术学院校园内，作为陕西省第十六届运动会的比赛场馆和闭幕式场馆，未来还将作为第十四届全运会的比赛场馆。

两馆具备符合全国单项体育比赛标准的场地和设施，适应竞赛需要，同时还能兼顾学院教学、大型文艺演出、集会、展览及群众性文体活动的需要。两馆建筑面积2.4万平方米，地上3层，建筑高度23.9米。体育馆观众席位4000座，游泳馆观众席位1200座。

校园环境中的两馆

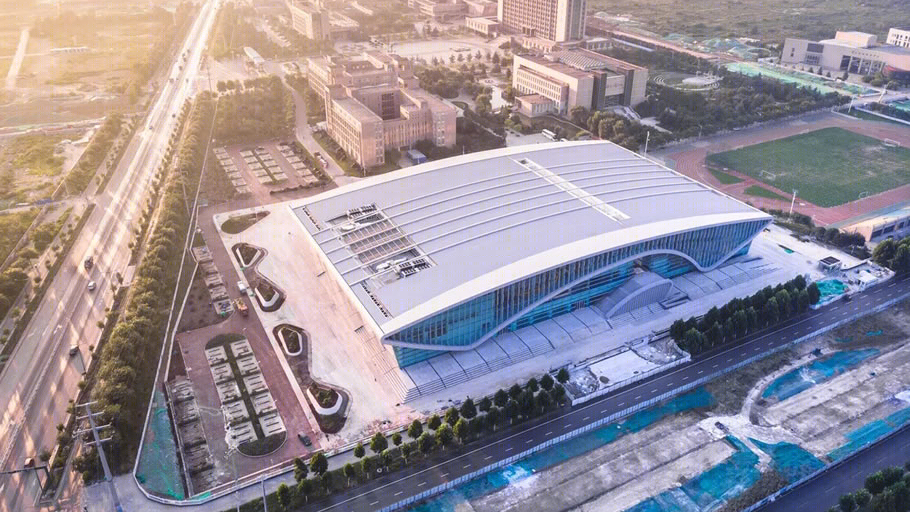

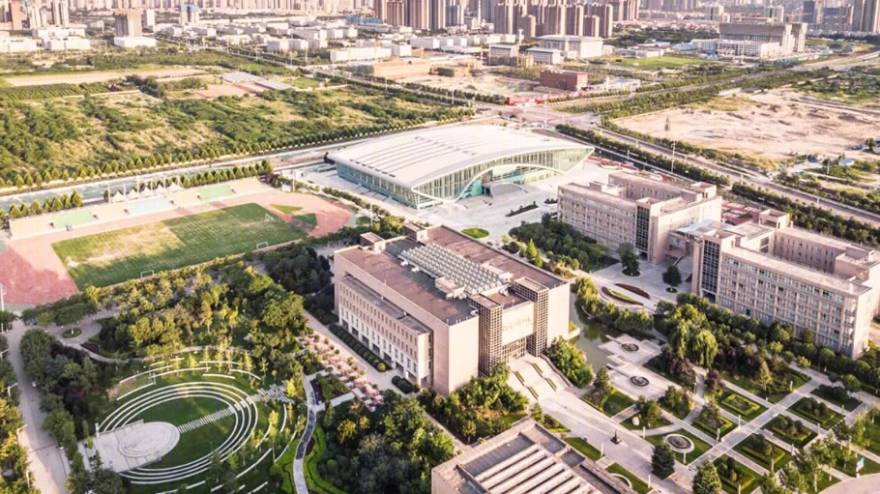

两馆西北向鸟瞰

新场所、新空间、新形象

两馆项目，包括体育馆和游泳馆。设计要求两馆可以同时开放使用，互不干扰。其中体育馆约14800平米，游泳馆约9600平米。根据两馆所处区位、功能特点及未来使用需求，设计师提出了 “三新”的设计理念，即新场所，新空间，新形象。

新场所——同时兼顾城市、校园双重需求，空间共享，集约土地，打造宜人的室内、室外互动场所。

新空间——复合体育空间模式，突破常规的活动看台设计，最大化提高使用效率，满足多功能运营需求。

新形象——两馆合一，整体设计，融入地域文化元素和学院特点，为学院创造新的标志性建筑。

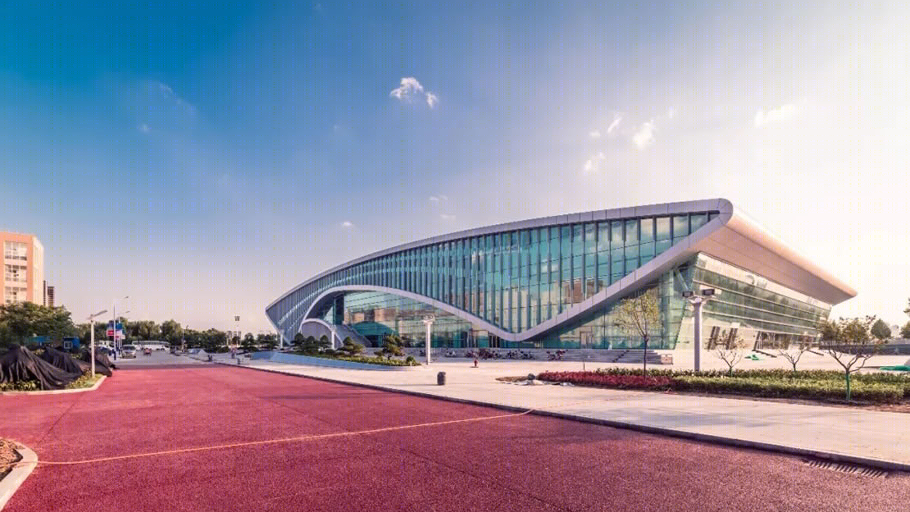

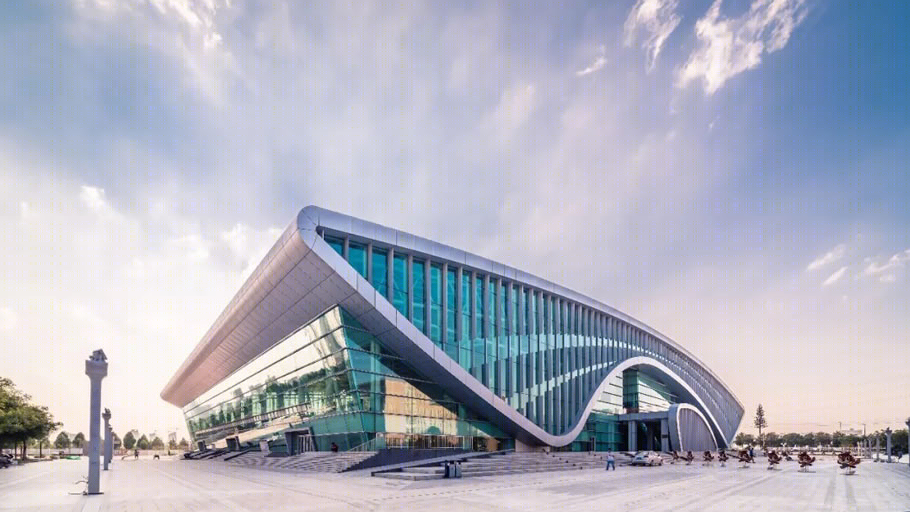

西北向日景

集约土地，因地制宜

项目基地位于学院西北角，南北长171米，东西宽116米。基地面积仅35亩，十分局促。基地西侧北侧为城市主要道路，东侧南侧为校园环境。设计师将体育馆、游泳馆两个单体沿南北纵向并列布置，充分利用基地长轴。同时，两馆共用一条位于6米标高的室外观众休息平台，观众疏散大台阶置于平台东西两端，朝向北侧疏散，迎合城市、校园两个主要人流走向，并最大化集约土地。

设计师沿建筑周边设置了环形消防车道和线性集散广场，配合6层跌落的建筑基座及东西向的6米标高的室外休息平台，创造了竖向层次多变，平面连续贯通的室外休闲空间。在有限的基地内，既满足了人行、车行的立体分流，同时为人们提供了宜人、安全、具有亲和力的公共活动场所。

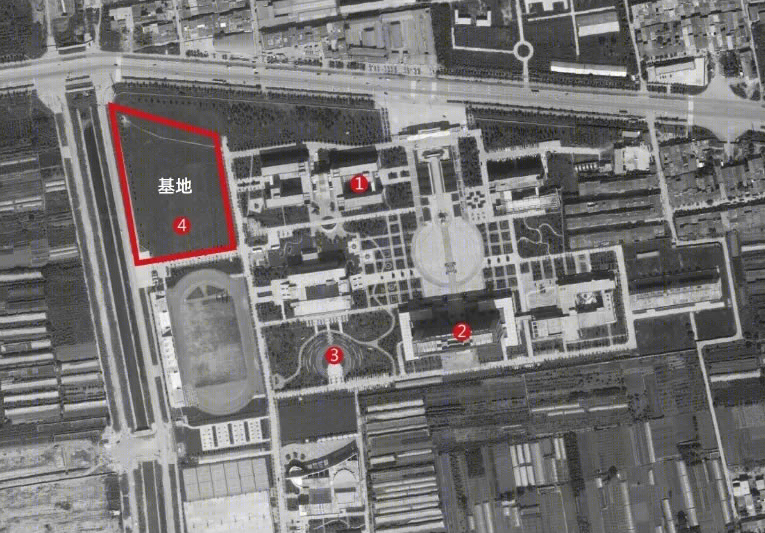

基地位置

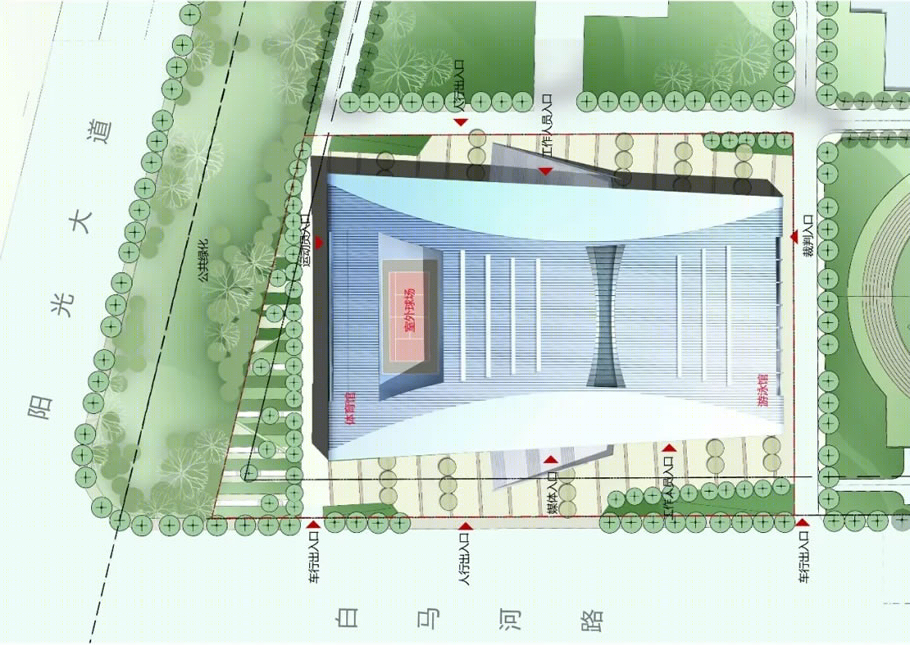

总平面图

镜像布置，空间共享

体育馆、游泳馆平面采用镜像布置原则，即体育馆竞赛空间在北面，观众席在南面；游泳馆竞赛空间在南面，观众席在北面。这样一来，两馆的主观众席都集中在建筑整体的中部区域，可以共享一个观众疏散平台，节约空间和用地。

两馆的观众看台设计，突破常规，将大量的平时利用率很低的二层混凝土固定看台设计为可移动看台，通过增加活动坐席数量来实现空间功能的延伸。活动坐席与固定坐席的比例达到了6:4，即活动坐席占总席位60%以上，场地面积达到比赛厅面积的65%，这为灵活变换大空间布局和充分利用比赛厅空间提供了方便的条件，为学院平时的教学活动提供了更多空间。

两馆内部，取消了常规体育建筑分隔竞赛空间和观众休息厅的巨大隔墙，将两个空间融为一体，实现空间的共享、流动，并且最大程度减小了建筑的东西向尺寸，给室外环境留出余地。建筑一层的各种辅助空间，如贵宾休息室、竞赛管理、办公室、会议室、媒体区等，均采用临时隔墙分割。赛事期间独立使用，赛后可灵活规划，满足各种多功能使用。

以上各种举措相互关联，相辅相成，减少了建筑占地面积和建筑内、外的交通面积，使内部联系，特别是多功能使用时更加紧密。

二层平面图

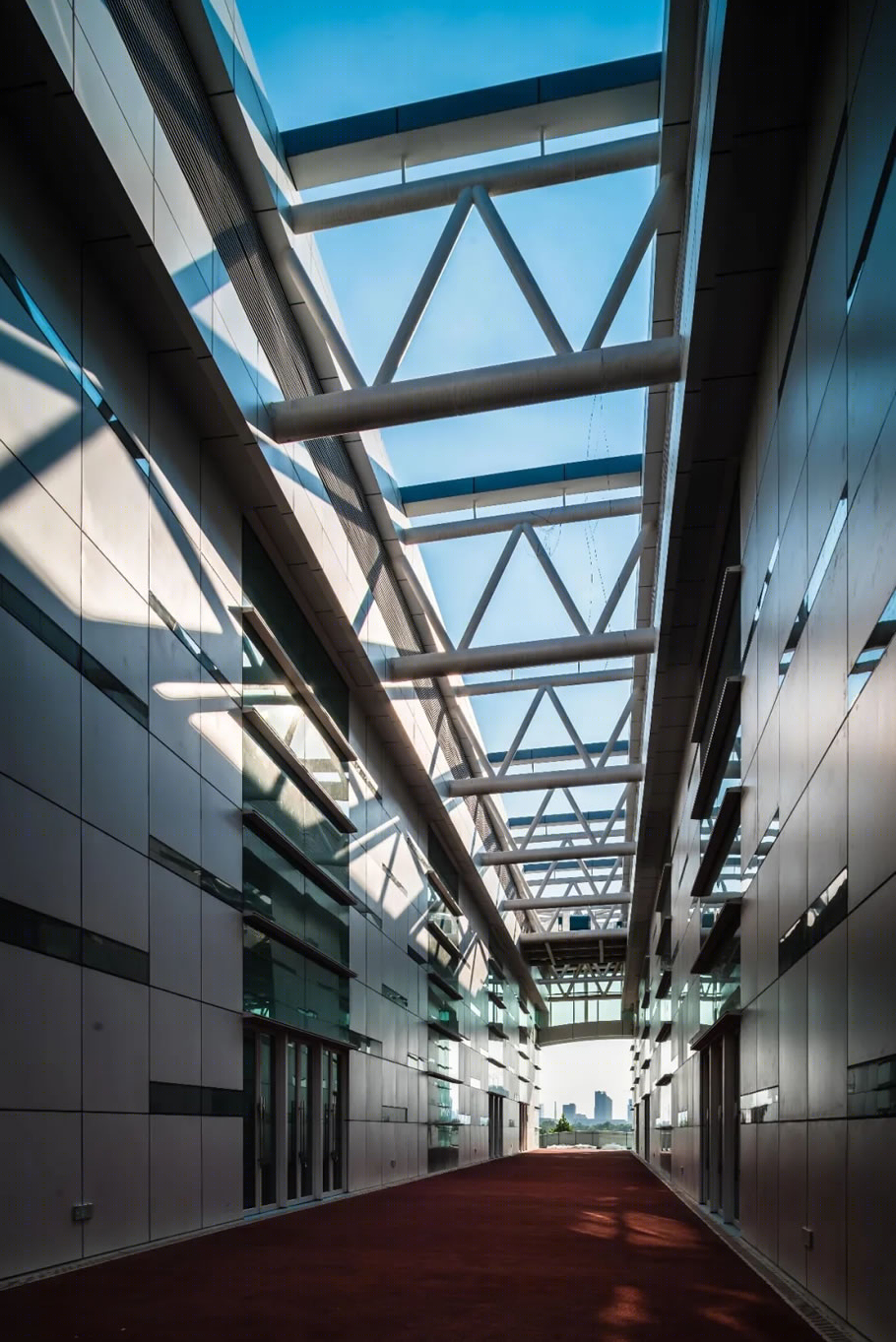

夕阳下的两馆共享平台

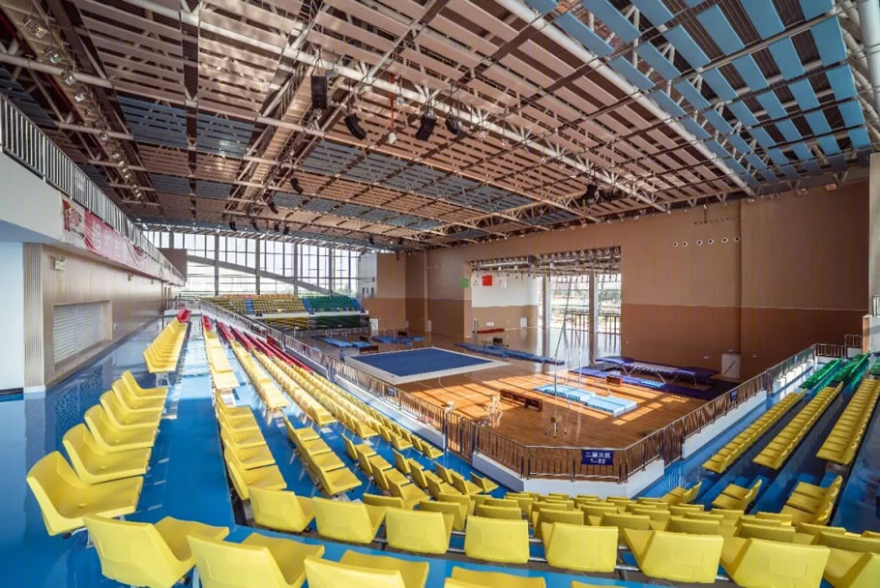

体育馆内景

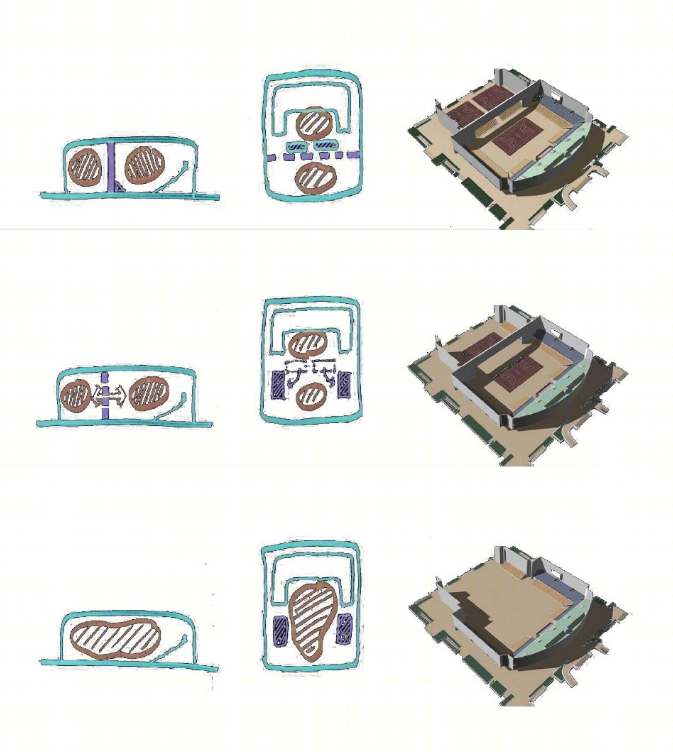

复合空间，多种模式

秦声飞扬，虚实灵动

体育馆、游泳馆虽为两个独立单体，但设计师通过一根饱满的曲线，将两个单体合二为一，形成一个统一完整的建筑形象，为学校和城市创造了一个新的标志。建筑体量中间高，两侧低，符合内部空间功能需求，同时减轻了对城市及校园的压迫感。

建筑整体形象为流线形，充满张力和动感，如同一座桥梁，衔接城市和校园；又仿佛一架古筝，隐喻“秦（琴）声飞扬”的美好意境。建筑东西立面对称，是主要形象展示界面。一条闭合曲线，统一建筑轮廓，简洁、现代、完整，符合体育精神。东西立面上的竖向金属隔栅，具有强烈的秩序感，在建筑立面上形成丰富光影，同时也起到了遮阳隔热的效果。竖向隔栅上设计局部内凹的曲线变化，连续飘逸，严谨又充满趣味，也强化了灵动、活泼、朝气蓬勃的校园气质。

立面采用了玻璃、铝板和仿石涂料三种材料，追求大虚大实的整体效果。玻璃幕墙充分利用主体钢结构，采用单索悬挂式，横明竖隐，没有巨大粗笨的杆件，节省了用钢量。

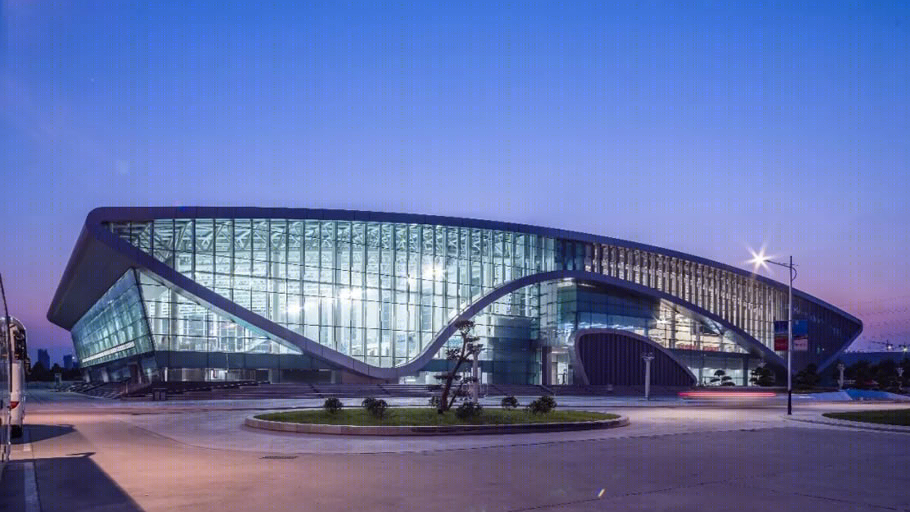

东南向夜景

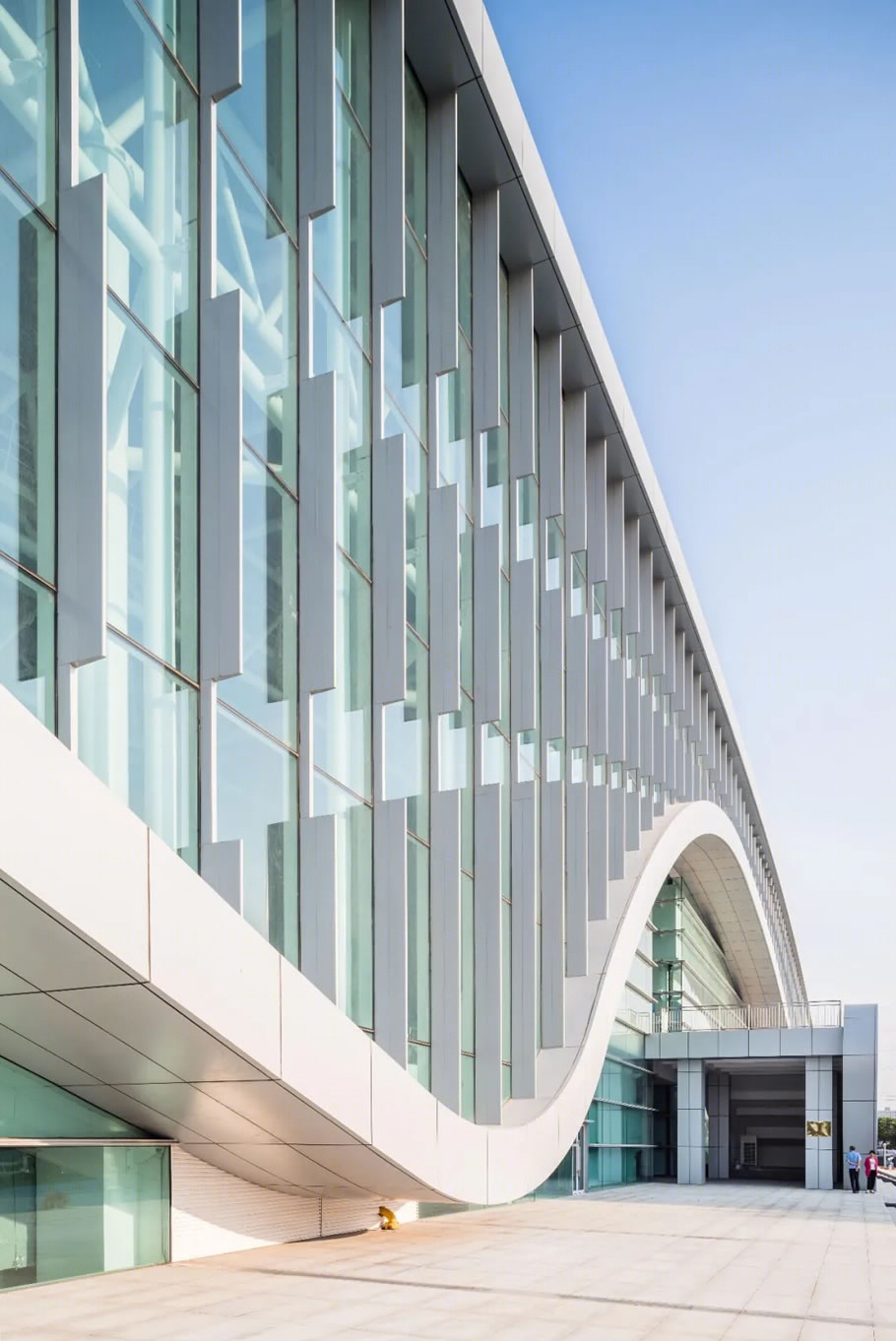

立面细部

多项节能，绿色校园

“先进性”、“示范性”、“适用性”三者是本项目设计所秉承的节能环保理念，也是人性化的集中体现。

东西立面大面积玻璃幕墙，增加建筑被动式天然采光，为室内大空间提供了均匀的照度。立面竖向隔栅作为外遮阳构件，起到了遮阳隔热、避免眩光的作用。

广场绿化物种选择适合咸阳地区和土壤条件的乡土植物，种植介质使用轻质营养土。结合观景要求，选择性种植灌木、乔木等。

屋面设置雨水收集系统；绿化灌溉均采用滴灌等节水灌溉方式。室外广场地面采用透水地坪，生态环保。

咸阳地处寒冷地区，建筑平面布局采用了单纯的矩形，体形系数0.10。建筑表面积27741.25平方米。东西向窗墙比0.83，南北向窗墙比0.52。透明幕墙采用断桥铝合金(10LOW-E+12Ar+8+1.52PVB+8)，传热系数2.10W/㎡.K，玻璃遮阳系数0.50，气密性为4级，可见光透射比0.60。建筑主要保温材料为外墙岩棉，金属屋面采用岩棉+玻璃棉，混凝土屋面为泡沫玻璃。

经权衡计算，两馆项目达到《公共建筑节能设计标准》的节能要求。

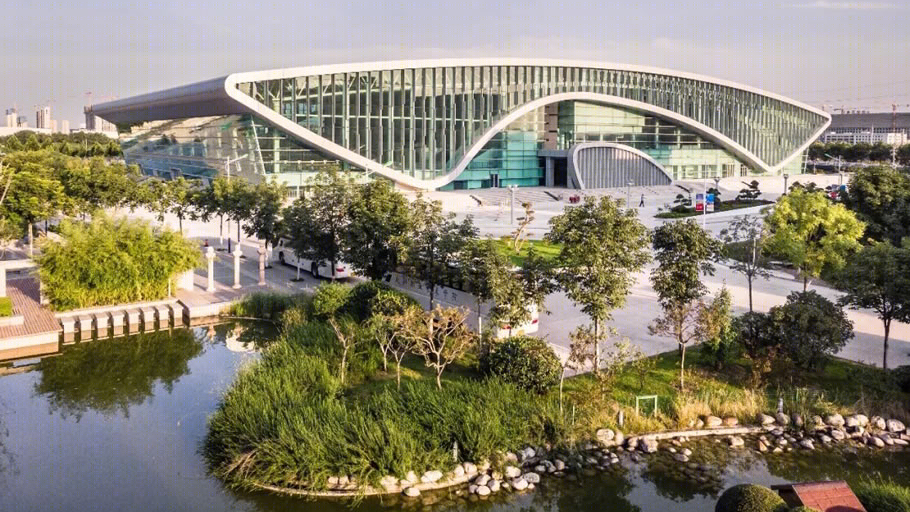

与校园绿化环境的融合

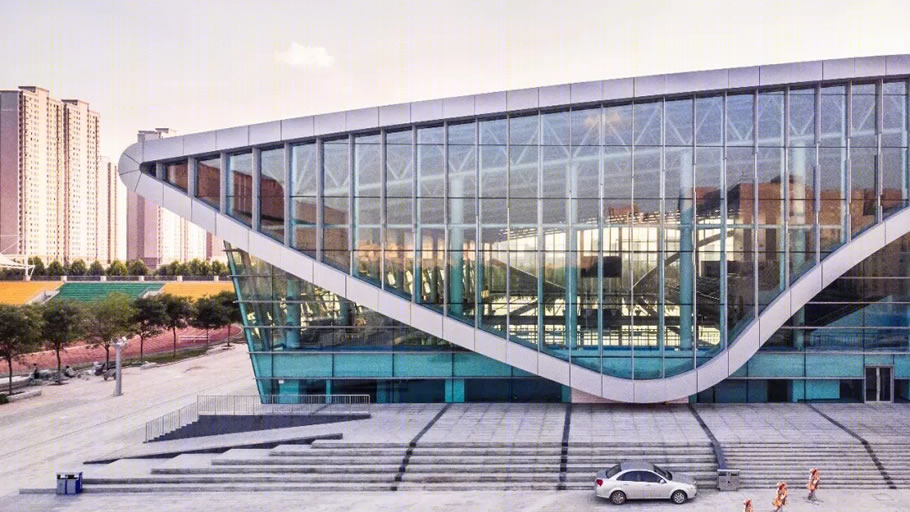

通透的游泳馆日景

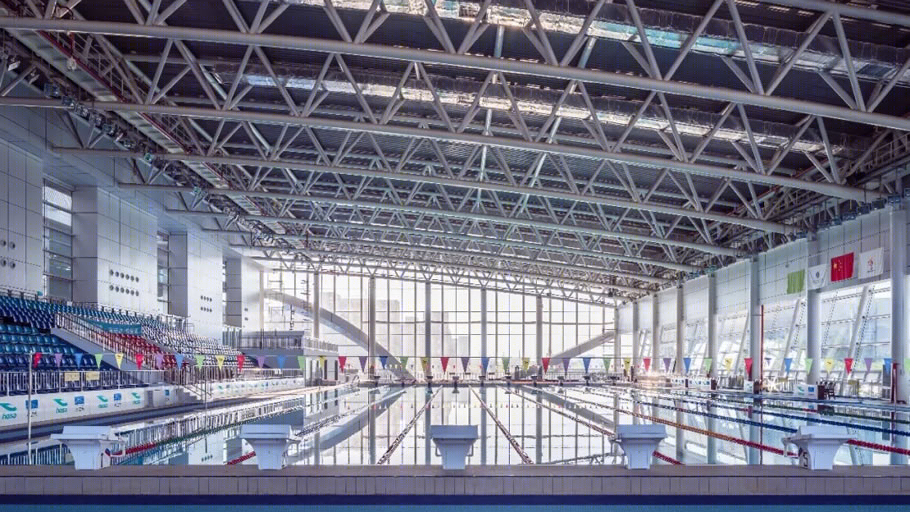

游泳馆内景

专家论证，消防先行

两馆项目的消防最大难点，在于分隔体育馆竞赛空间和训练空间之间的超大尺度防火卷帘。如这种竞赛场地和训练场地空间比邻排布的复合空间模式，在以往项目中多有采用，防火卷帘最大曾经做到36米*14米。两馆项目的防火卷帘尺寸为28米*10米。但2015版新消防规范6.5.3表述，“当防火分隔部位的宽度大于30m时，防火卷帘的宽度不应大于该部位宽度的1/3，且不应大于20m”。按此要求，两馆的防火卷帘最大只能做到10米*10米。如果是这样，那么原始设计中的核心理念“多功能复合空间”将不复存在。经过设计师于消防主管部门反复沟通，并经消防专家评审会论证，最终共同决定将比赛厅、训练厅两个防火分区合并，取消卷帘，加强消防措施。合并后防火分区总面积达到8381平方米。这是此类复合空间体育馆首次实现比赛厅、训练厅共用防火分区，为今后的创作实践提供了宝贵的实际工程借鉴案例。

结语

咸阳职业技术学院体育馆游泳馆项目，主要设计难点表现为用地局促，造价低，工期紧张，环境复杂，竞赛标准高，后续使用功能多样，且作为位于咸阳这样一个拥有深厚历史文化积淀的省运会及全运会场馆，形象上必须有鲜明的特色和标志性。

面对以上制约因素，设计师在新场所、新空间、新形象的设计理念指导下，通过两馆共享观众休息平台实现土地集约；通过复合空间和调整固定及活动看台比例实现活动场地最大化；通过两馆合一创造出符合地域特色、校园气质的建筑形象；通过简化体型系数、流线型体量、立面玻璃幕墙配合竖向隔栅等措施实现被动式节能。以上是为本项目的主要设计亮点。设计师充分借用周边环境，采取最紧凑的空间布局，用最简约的形体，配合最简单、规则、常用、便宜的材料，通过有效的组织和秩序化的建构，创造出造价低廉、功能实用、令人过目不忘、符合体育精神和地域特色的体育建筑。

咸阳职业技术学院体育馆游泳馆

业主单位：咸阳职业技术学院

设计单位：上海建筑设计研究院有限公司

建设地点：陕西省咸阳市

总用地面积：2.3万平方米

总建筑面积：2.4万平方米

建筑总高度：23.9m

总座位数：体育馆4000座，游泳馆1200座

设计 / 竣工日期：2015年5月 / 2018年7月

顾问总建筑师：魏敦山

设计总监：赵晨

设计总负责人 / 项目经理：潘海迅

建筑设计：潘迪，包藏新，朱荣张，王亚楠，周逸坤，唐强

结构设计：徐晓明，史炜洲，高峰，董兆海，黄怡，叶伟，孟燕燕

暖通设计：胡洪，刘佳佳，朱梦琪

电气设计：陈杰甫，李佳，陈艺通

给排水设计：高龙军，戴鼎立

幕墙设计：张海，司俊伟

绿建设计：李建强，燕艳，孙斌，李春

摄影师：林松
