2016年,深圳市入选全国第二批海绵城市建设试点城市,光明区凤凰城被选取为海绵城市试点建设区域。光明区海绵城市试点区域海绵化改造项目承担着探索可操作、可复制、可推广的海绵城市建设模式的重任,旨在为后期全区乃至全市海绵城市的建设寻得良方,为高质量、高标准完成“到2030年全市建成区80%的面积达到海绵城市要求”的宏伟目标奠定基础。
深圳市光明区海绵城市试点区域海绵化改造工程丨中国深圳-1

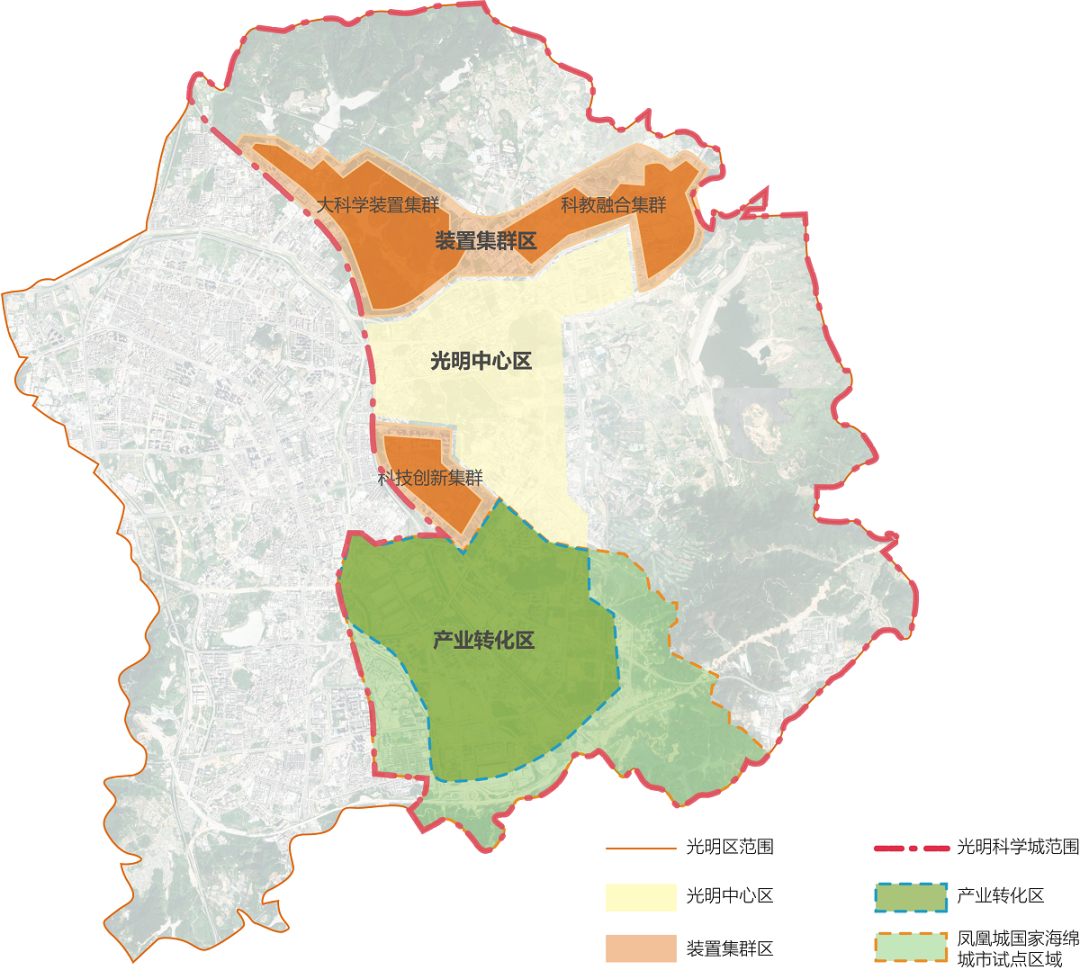

光明区凤凰城海绵试点区域和科学城区域关系图
(源自《光明科学城空间规划纲要》)
0
1
项目类型
本项目于2018年8月启动,拟对试点区域内的东坑水和鹅颈水两大片区19个现状建设项目的海绵设施进行更新改造和景观提升。根据城市不同空间的功能需求,项目分为市政海绵城市、公共建筑海绵城市、居住区海绵城市三类,根据不同类型项目的空间特点将海绵技术融入到景观设计中,打造富于变化、具有弹性功能的生态景观。
市政海绵景观包括公园、道路、街头绿地等类型,以“海绵技术+互动设施”为理念,通过对雨水的收集、净化、回用等全过程控制,达到对雨水的资源化利用,可以通过互动设施实现与人的互动。
公共建筑海绵景观包括学校、医院等类型,以“海绵技术+科普展示”为理念,通过采用小而精的可视化海绵装置进行科普教育。
居住区海绵景观包括中心游园、组团绿地等类型,以“海绵技术+游园景观”为理念,通过海绵结合景观打造生态宜人的居住环境。
0
2
项目解析
由于本项目场地较分散、类型较多、改造难度大,设计院组织生态所、规划所、施工图所、植栽所的精英组成设计团队,专门负责项目设计工作。各专业的队员在思维碰撞中形成合力,针对各板块的重点难点一一进行突破,最终团队成员不负众望,通过思维创新、技术革新破解了多项难题,使项目成功落地。
一、利用行业首创的“海绵微地形”手法,破解东长路新建海绵设施难题。
>>项目难点<<
根据场地现状地形,保留现有乔木,采用常规海绵化下凹改造方式,会面临以下难题:
① 分隔带乔木种植深度较浅,常规下凹方式会严重损害乔木根系,影响乔木生长,甚至造成乔木死亡。
② 分隔带乔木种植间距仅500cm,分隔带宽度仅300cm,整体下凹会造成乔木土球大幅减小,使乔木抗风能力下降、易倒伏。
③ 分隔带整体进行海绵化下凹,乔木土球会孤立凸出于绿化带中,影响景观效果。
深圳市光明区海绵城市试点区域海绵化改造工程丨中国深圳-21
>>设计策略<<
采用
“海绵微地形+海绵景观化”
手法,起到保护乔木根系、保持土球完整、提升整体景观效果的作用。
深圳市光明区海绵城市试点区域海绵化改造工程丨中国深圳-26
海绵微地形改造断面图
① 在保护乔木根系方面:弃用常规的直线型或整体绿地下沉方式,采用以乔木为中心的曲线型下凹策略,且仅在乔木靠机动车道一侧进行缓坡下凹达20cm,在非机动车道一侧间隔布设简易草沟,最大限度保护乔木根系,同时实现了下凹绿地10cm的蓄水深度且可在24h内排空的目标。
深圳市光明区海绵城市试点区域海绵化改造工程丨中国深圳-30
海绵微地形改造平面图
② 在保护乔木土球方面:曲线下凹方式使土球直径达到150cm,在非机动车道一侧间隔布设浅沟型草沟,土球与其它方向的土壤仍相连,不影响土球稳定性。
深圳市光明区海绵城市试点区域海绵化改造工程丨中国深圳-34
海绵微地形改造效果图
③ 在提升整体景观方面:以景观化海绵为目标,通过系统化设计并根据湿生植物适宜水深、耐水淹时长等,选择耐涝抗旱、根系发达、地带适宜性强的品种;根据下沉深度、空间层次精确选择植物高度;为营造视觉亮点,以乔木为中心,选取矮生美人蕉、彩霞变叶木、矮生翠芦莉等构建多彩植物组团。下凹处采用金叶菖蒲与砾石收边,将海绵藏在绿化中,并勾勒出下沉绿地的韵律线,从整体上提升景观视觉效果。
深圳市光明区海绵城市试点区域海绵化改造工程丨中国深圳-38
海绵微地形改造实景图
二、设计“海绵梯级花池”消化高差,消除内涝点,为深圳实验学校光明部打造校门景观新名片。
>>项目难点<<
深圳市光明区海绵城市试点区域海绵化改造工程丨中国深圳-43
① 该校为山地型学校,校门前近三角形绿地面积为178㎡,坡度达30º,四周为道路,雨水流速快。
② 校门口雨水直排,下游为历史内涝点,内涝面积达1500
,积水最大深度达40cm,持续时间达2h。
③ 景观与校门格格不入,植被单一,无层次感,景观效果差。
>>设计策略:海绵梯级花池<<
深圳市光明区海绵城市试点区域海绵化改造工程丨中国深圳-50
① 将陡坡进行分级,设计4个梯级以消化高差,同时雨水跌级,减缓雨水流速,延长雨水滞留时间,增加雨水渗透量。
② 在梯级上设置雨水花园,充分利用有限绿地,将之作为蓄水空间,承接周边约800
硬化地面雨水,以减少雨水直排,从源头减少下游内涝点汇水量。此外,将雨水花园结构自上而下设计为50-200mm蓄水层、20-30mm卵石覆盖层、400mm种植土层、200mm砾石层,在砾石层底部设置d100的渗排花管,以次设计增加多级雨水花园就地消纳能力,实现设计年径流总量控制率约70.3%、设计降雨量约44mm,有效解决了内涝点积水问题。
③ 多级雨水花园以白色的学校建筑为背景,种植凤凰木以在层次上相呼应,下层配以景石并种植女贞、粉花美人蕉、矮向日葵、龙船花、满天星、彩叶草等,构建多层次架构,形成空间感。从整体上看,建筑、植物、景石的合理搭配形成了白、绿、灰、红、黄、粉等多种色彩相互协调的景观画面。
通过以上措施,最终实现项目整体景观效果的提升,为深圳实验学校光明部成功打造校门景观新名片。
深圳市光明区海绵城市试点区域海绵化改造工程丨中国深圳-57
实景图
0
3
建设成效
在团队成员的共同努力下,我们与业主以及施工方积极配合,高质量、高标准地完成了项目建设。项目建成后获得各级领导、市民、行业专家的一致好评,并在深圳市组织的海绵城市年度政府实绩考核中,连续三年(2017-2019年)夺得第一名。此外,本项目还代表深圳市参加了国家海绵城市建设试点绩效评价,今年6月底公布的最终结果显示:深圳市在北京、上海等同批14个城市中脱颖而出,取得全国第一名的佳绩,为全国的海绵城市建设树立了典范;同时,深圳市还将获得绩效评价的中央财政奖励资金1.2 亿元,这将为后续光明科学城海绵城市的建设增添助力。
深圳市光明区海绵城市试点区域海绵化改造工程丨中国深圳-64
财政部、住房和城乡建设部、水利部三部委专家组及省住房城乡建设厅城建处代表对深圳市光明海绵建设试点现场考核
0
4
经验分享
为分享光明区海绵城市试点区域海绵化改造工程项目建设经验,光明区水务局于近期举行了“海绵化改造项目分享会”。会议邀请了区水务局、区住房和建设局、市交通运输局光明管理局、区城市管理和综合执法局、区建筑工务署相关负责人,以及光明、公明、新湖、凤凰、玉塘、马田街道相关负责人和光明区内主要代建单位、施工单位及社会投资单位相关负责人参加。
深圳文科园林股份有限公司作为项目设计方,以创新的设计理论、专业的现场配合,出色地完成了项目工程建设,作为特邀嘉宾参加了会议。文科规划设计研究院生态所总监、高级工程师李文凤作为主讲嘉宾出席会议。会上,李总监就深圳实验学校光明部、东长路等精品试点项目的海绵城市设计理念、设计内容、建设成效等与大家进行了分享,为后期光明区海绵城市项目建设提供了借鉴。会后,参会人员一同前往项目现场参观,实地感受项目海绵化改造的优秀成果。
深圳市光明区海绵城市试点区域海绵化改造工程丨中国深圳-72
深圳市光明区海绵城市试点区域海绵化改造工程丨中国深圳-73

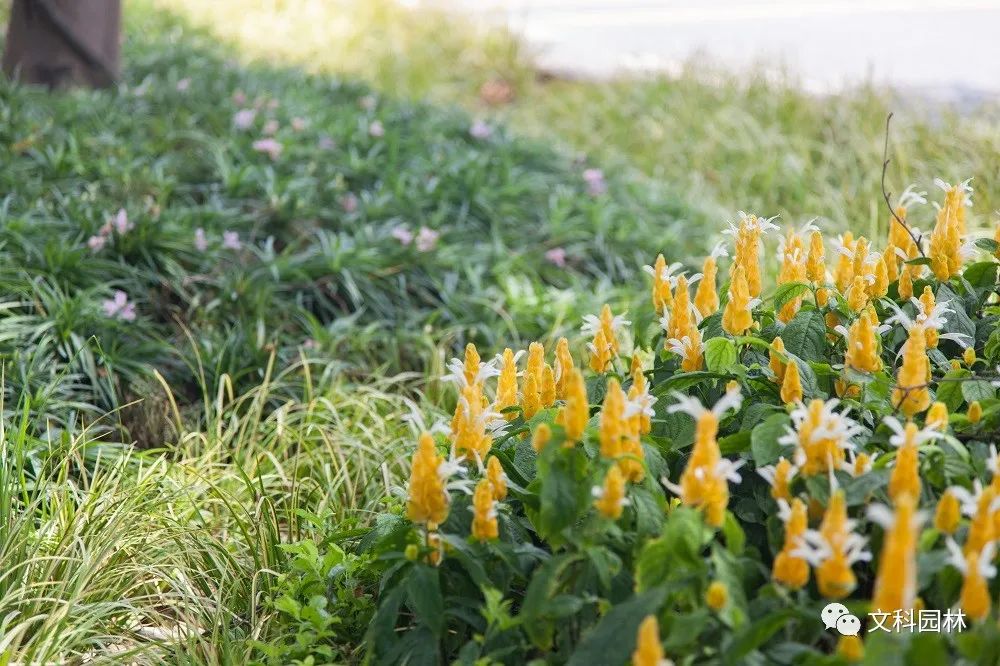

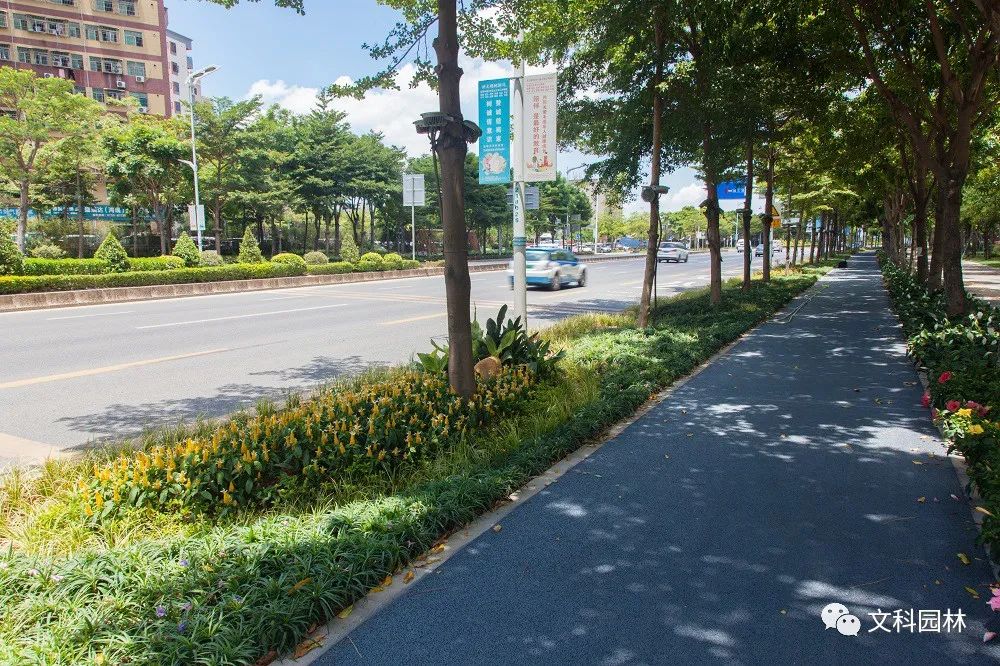

东长路实景图
深圳光明区海绵城市试点区域海绵化改造工程项目意义重大,它在国家推行海绵城市建设试点的契机下,提供了可复制、可推广的海绵城市建设经验,有利于深圳市将试点区域建设项目“+海绵”理念、城中村海绵化改造等经验向全市推广,夯实全市海绵城市建设基础,推动深圳市早日实现海绵城市建设目标。
项目名称:
深圳市光明区海绵城市试点区域海绵化改造工程
项目地点:
广东省深圳市凤凰城
业主单位:
深圳市光明区水务局
设计单位:
深圳文科园林股份有限公司
设计人员:
路洋、郑建汀、刘挺、李文凤、易帅、蒋思玮、贾东旺、罗炘武、Gerry、杨斯琪、邱文燕、李庆芳、杨汇丰、谢秉刚
设计时间:
2019年2月
施工时间:
2019年—2020年
