五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司

2022/05/05 17:06:34
查看完整案例
微信扫一扫
收藏
下载
·
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-3

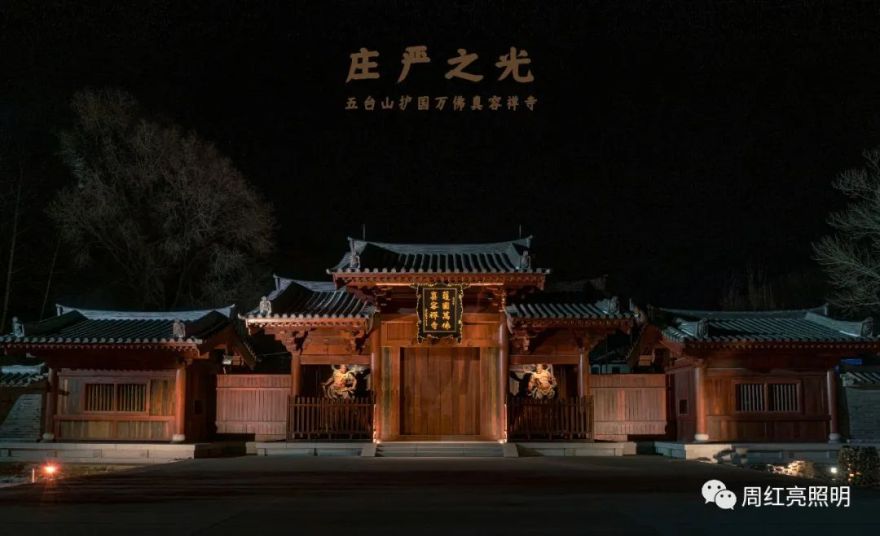

大门| 庄严之光
二零一七年秋,上五台山访真容寺。气势恢弘的唐风建筑,令我等赞叹。获邀设计后,明师说:
“做真容寺的照明设计,要有历史责任感。做好之后,至少一百年没人会动,它要经得起历史考验。”
此话至今仍激励着我和团队。
·
真容寺
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-11

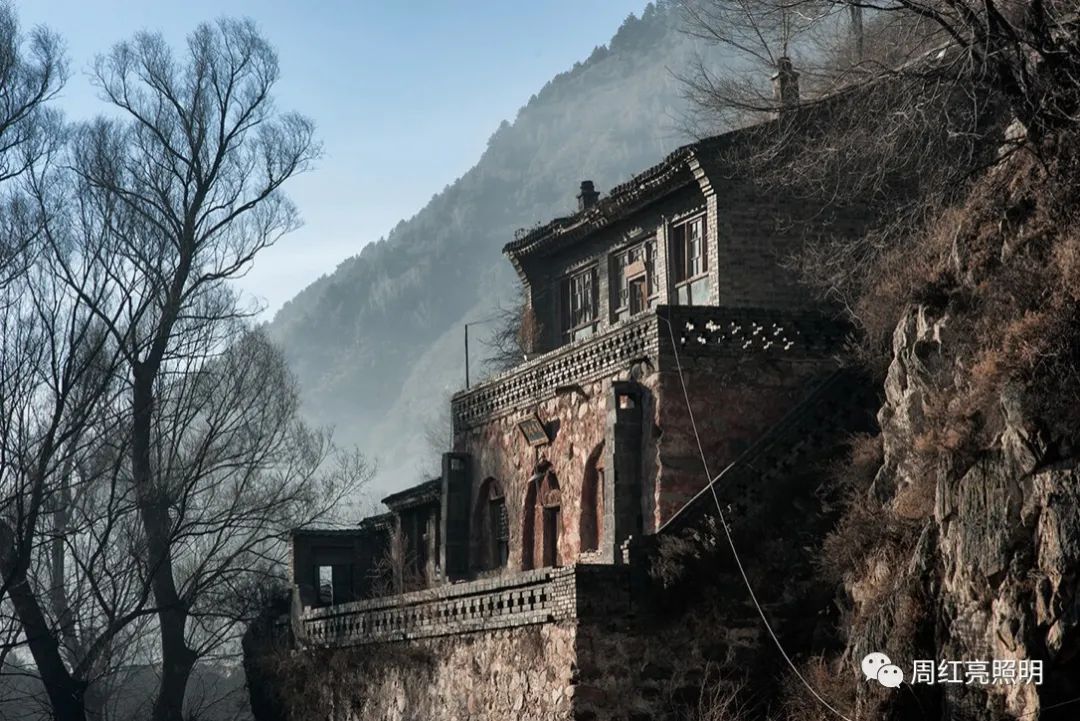

西麓下古窯址
真容寺始建于唐代贞元年间,唐武宗灭法浩劫时,原寺盡毁。后于抗日战争前重修,因在施工過程中发现萬尊武宗滅法時所藏佛像,故曾名萬佛洞。
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-14
上夢下參長老
真容寺复建缘起二零一一年,由五臺山管理局恭請當代大德『上夢下參長老』駐錫复建,因長老已期頤之年,故命弟子隆明主持复建具体事宜。
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-17

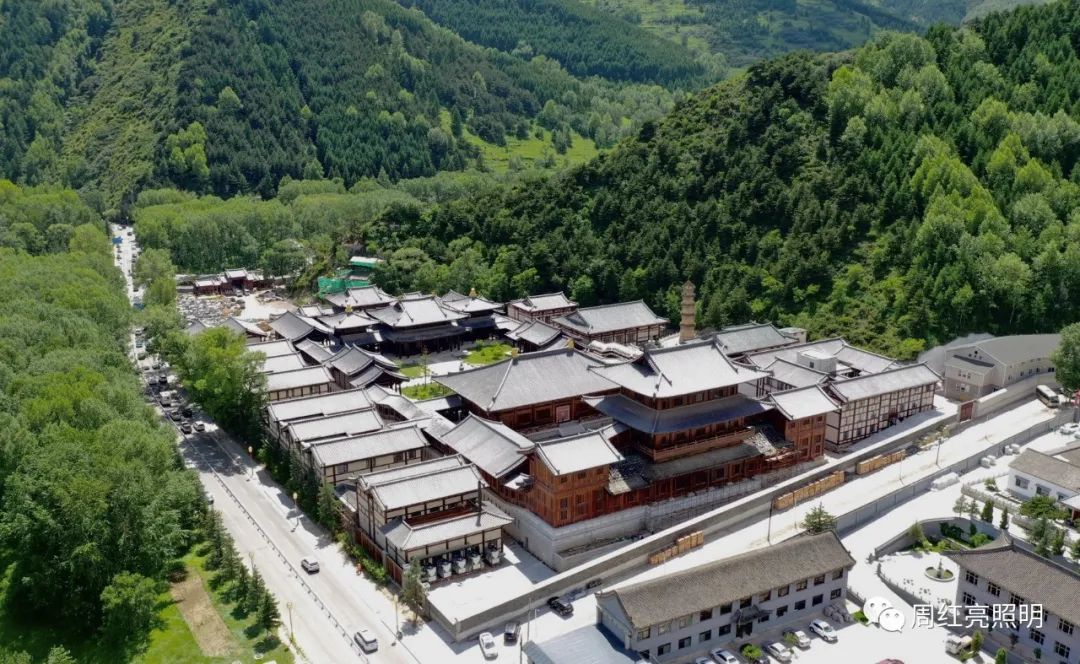

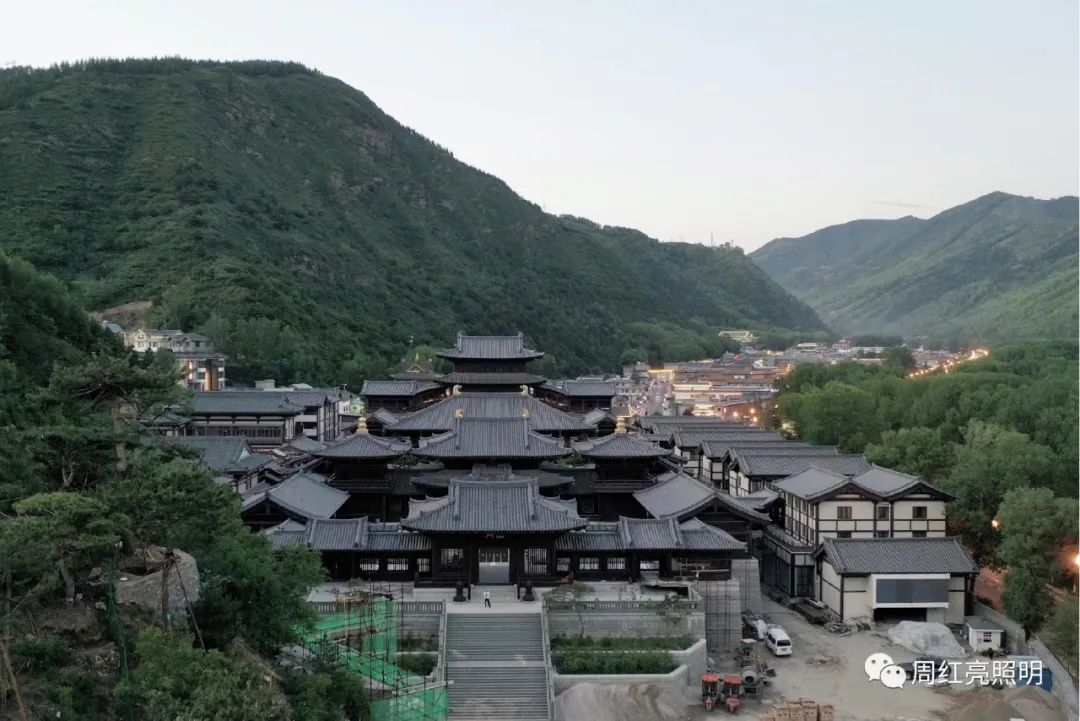

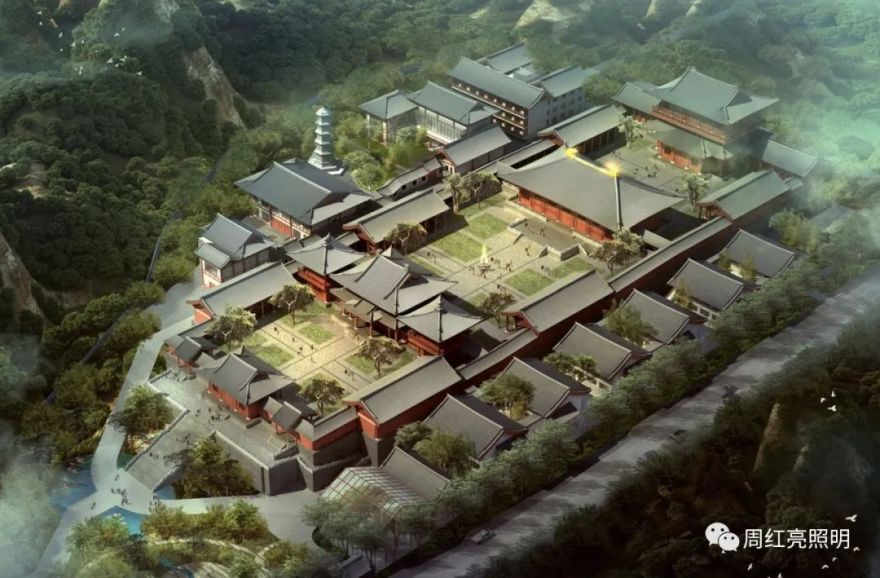

总体布局
真容寺从山门殿到藏经楼,依山而建,逐层升高。盛唐风格的殿堂楼阁,塔亭轩榭,山水园林,与清凉圣境五台山融为一体。
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-20
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-21
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-22
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-23

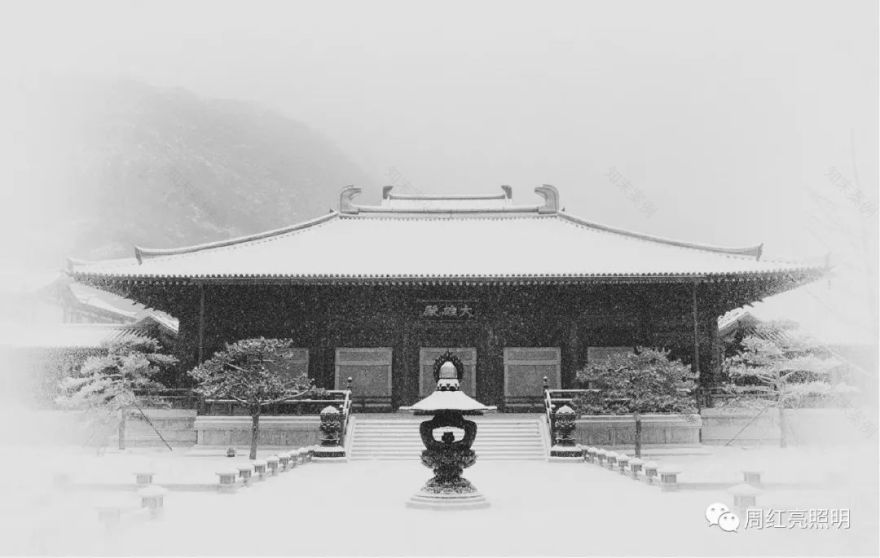

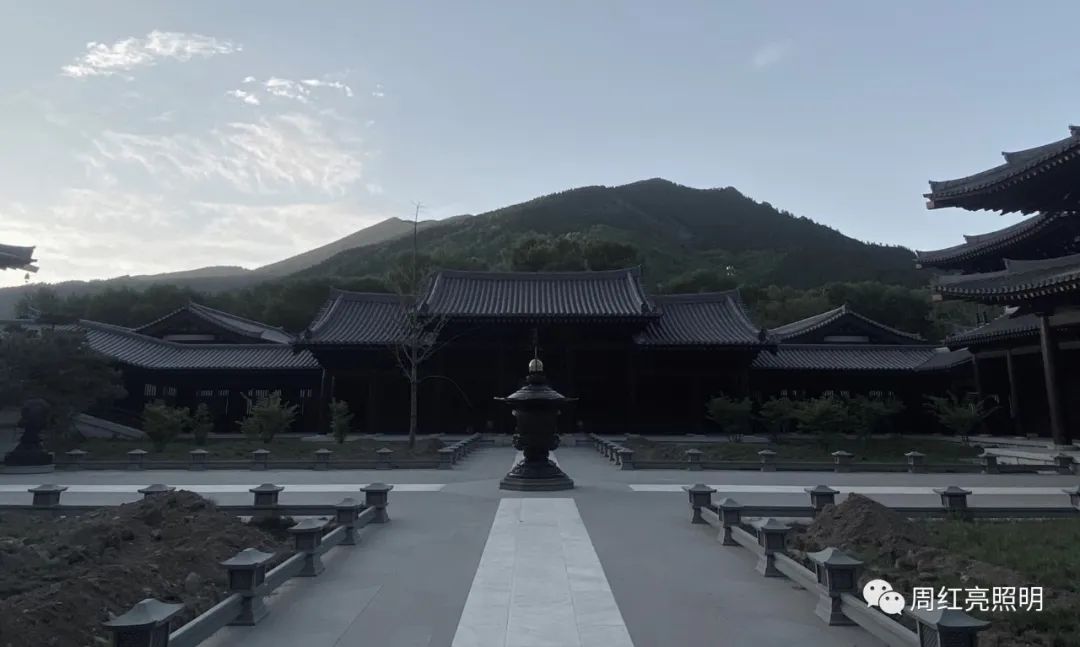

真容圣境
·
面对的挑战
我们面对三个挑战:
①工程难度。建筑基本完成,部分已投入使用;园林设计尚在进行。照明不能破坏现有建筑和白天形象,亦不能影响后面园林的建设。
②成本控制难度。两万五千平米复杂的传统木构建筑群,需要极高的照明材料及施工标准,以满足防火要求。
③设计难度。在前两个限制条件下,照明需满足基本功能,更要用光再现千年古刹的气度和佛教的精神。
·
解题思路
千年古寺的厚重、唐风建筑的恢弘及佛教道场的庄严适用阴翳的光表现,具体讲是幽与明的比例搭配和光位及光色的纯粹性。较暗的光意味着光少,即灯少、节能、经济。贴近建筑的光会很亮、很碎;只有从远处投光才符合光的设想。也就意味着照明器材可以脱开建筑,在远处安装,避免破坏建筑和火灾隐患。
·
照明概念
气贯千年的佛教道场,可用庄严之光概括。人们通过止观修行,获得内心的平静,通达“觉悟”,进而“利他”奉献社会,这是人间佛教的基本思想。在此过程中,庄严的光助人收摄身心、感悟真谛。
庄严之光的特点:
①光位。月光(远投)+火光(近照)
②光强。月光(幽幽)+火光(明明)
③光色。月光(清幽)+火光(暖意)
相应的照明策略:
①二万五千平的建筑群,要给人感觉只有(月和火)这两个光源,精细控制照明的照射范围和衰减变化。
②不得不显露的灯具需装饰,技术应如理如法。
③照明合理设置回路,依据使用程度分为日常、节日和法会三个场景。
④少用灯,用好灯。高品质的灯具及调光设备,确保照明系统的安全性和稳定性。
·

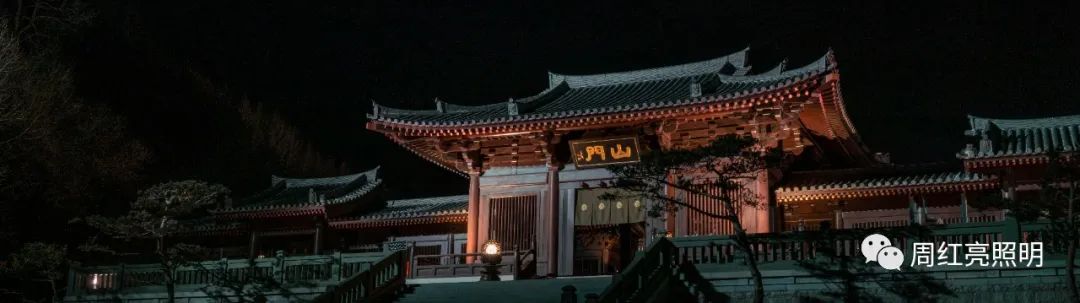

照明技术
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-52
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-53

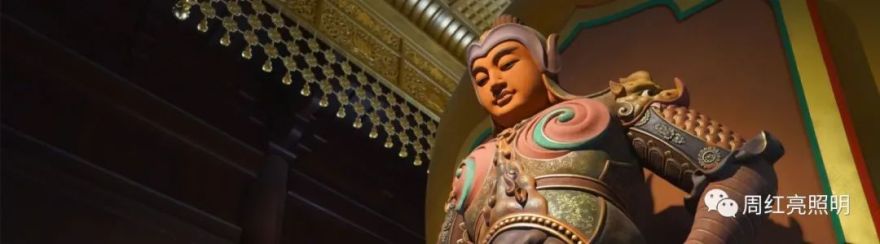

建筑与佛像细部
建筑部分:
亮度:3cd/㎡以内。
亮度比:在 1:5-1:10 之间。
色温:月光 4000K 加少量青色光、火光 2700K。
灯位及焦点:月光——高远投光照正脊、垂脊;火光——近距投光照斗拱、匾额。
佛像部分:
亮度 20cd/㎡以内。
色温:3000K。
每个佛像一盏灯,正前上远投光。
·
部分设计图纸
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-67

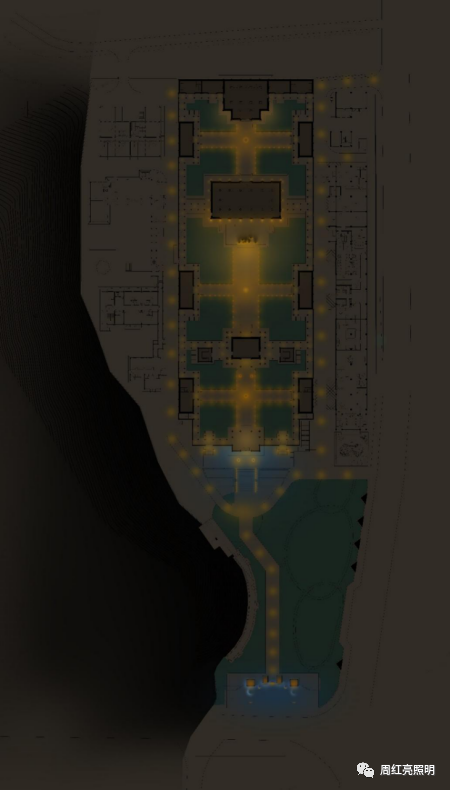

总平面光影图式
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-69

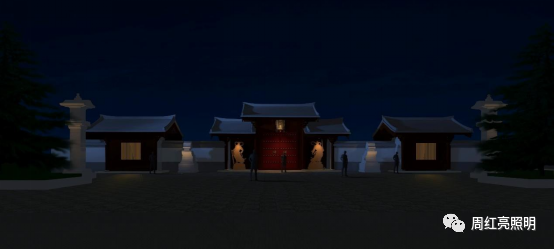

大门|照明模拟
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-71
大门|照明手法
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-73
大门|定制灯杆,隐藏灯具
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-75
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-76

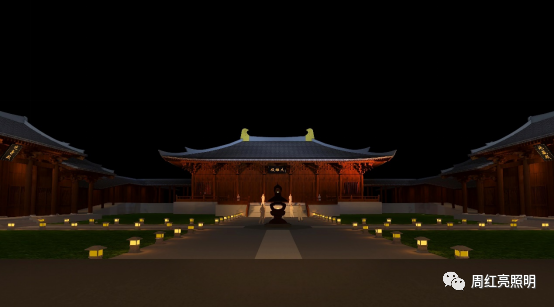

大雄殿|照明模拟
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-78

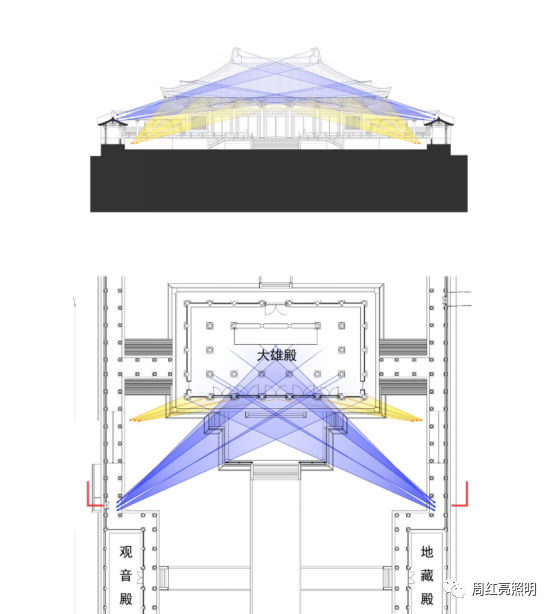

大雄殿|照明手法
·
作品赏析
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-83
大门|日景
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-85
大门|夜景
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-87
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-88

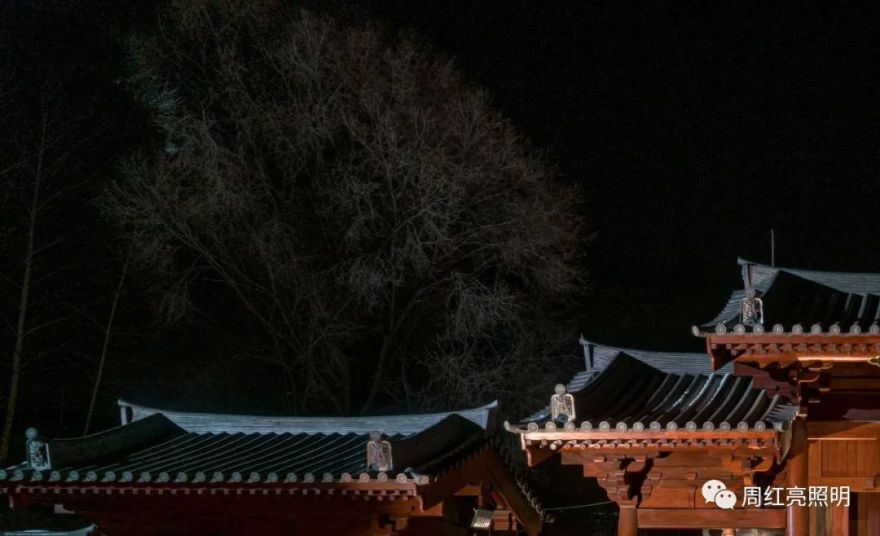

大门|夜景细部
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-90

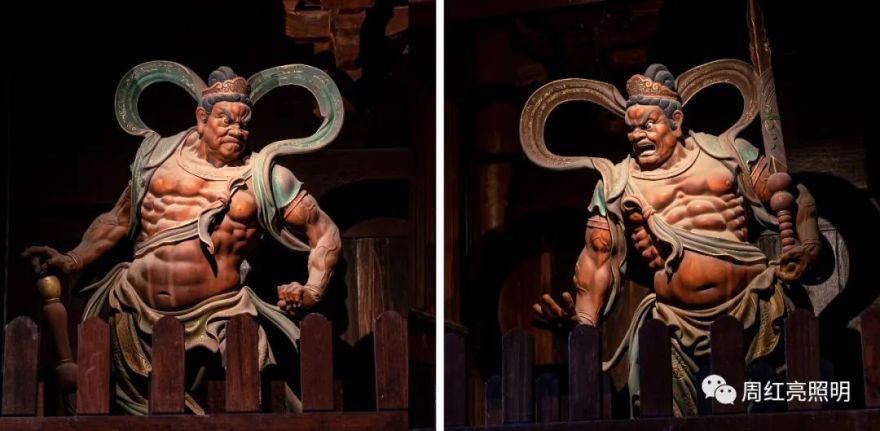

哼哈二将
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-92

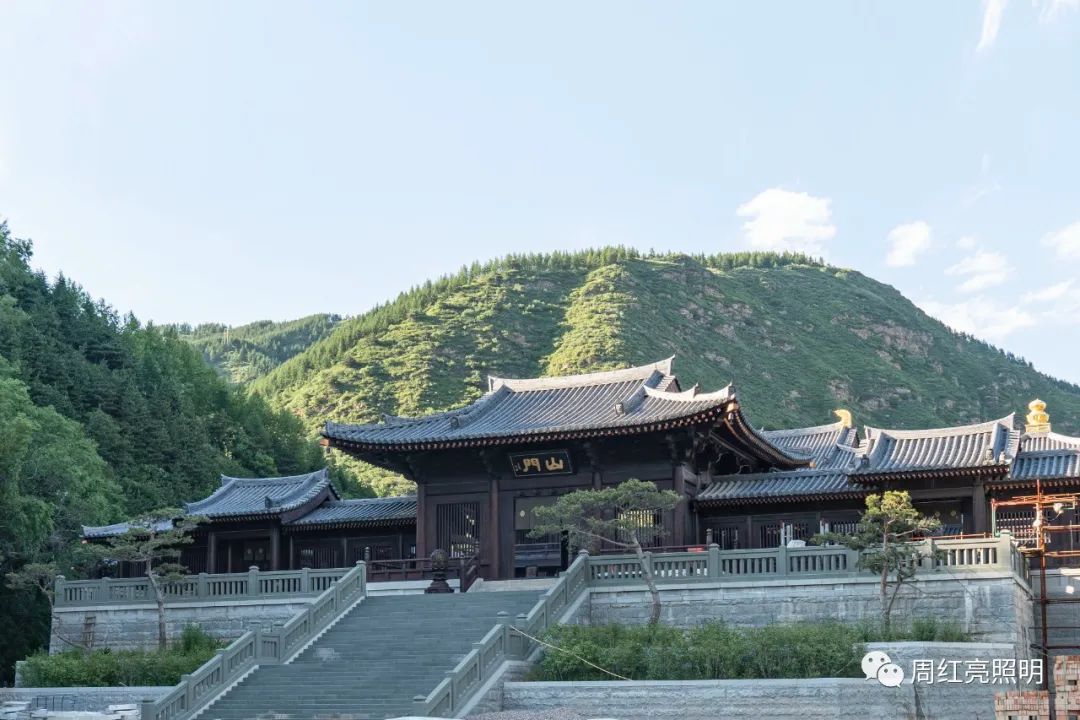

山门|日景
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-94

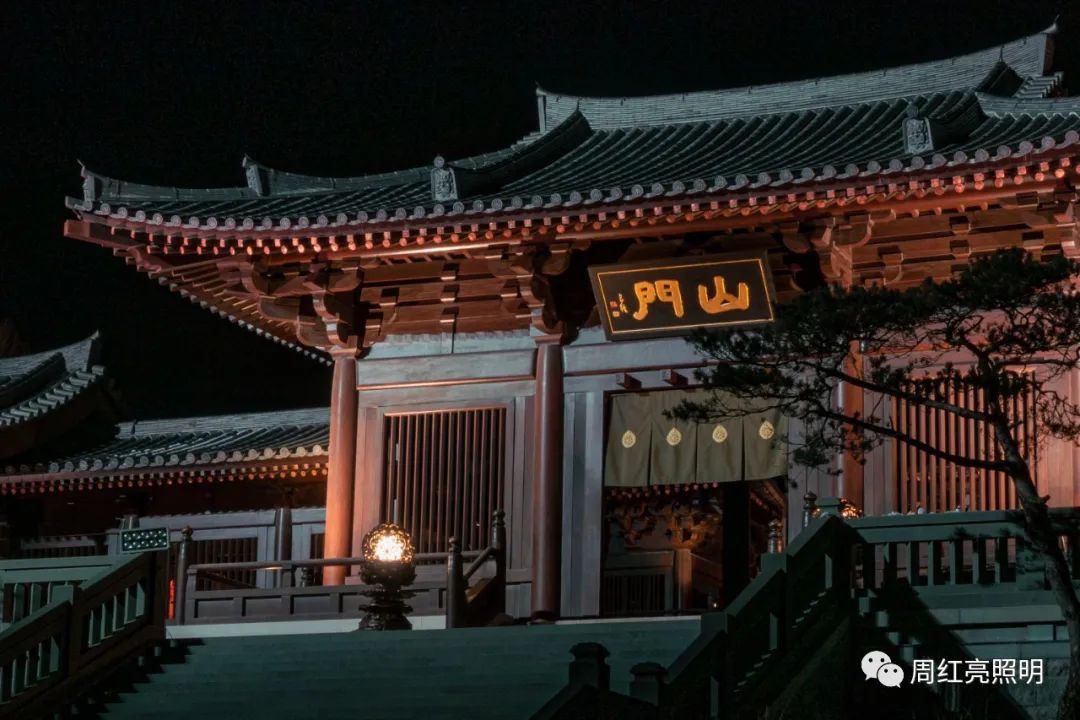

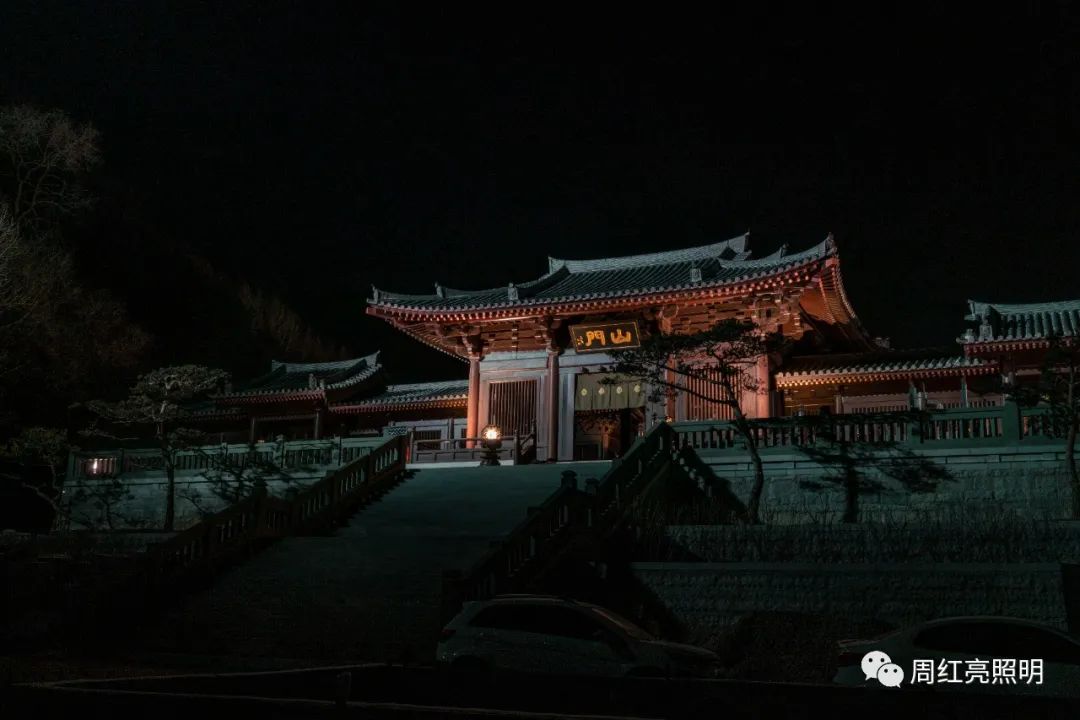

山门|夜景
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-96
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-97
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-98

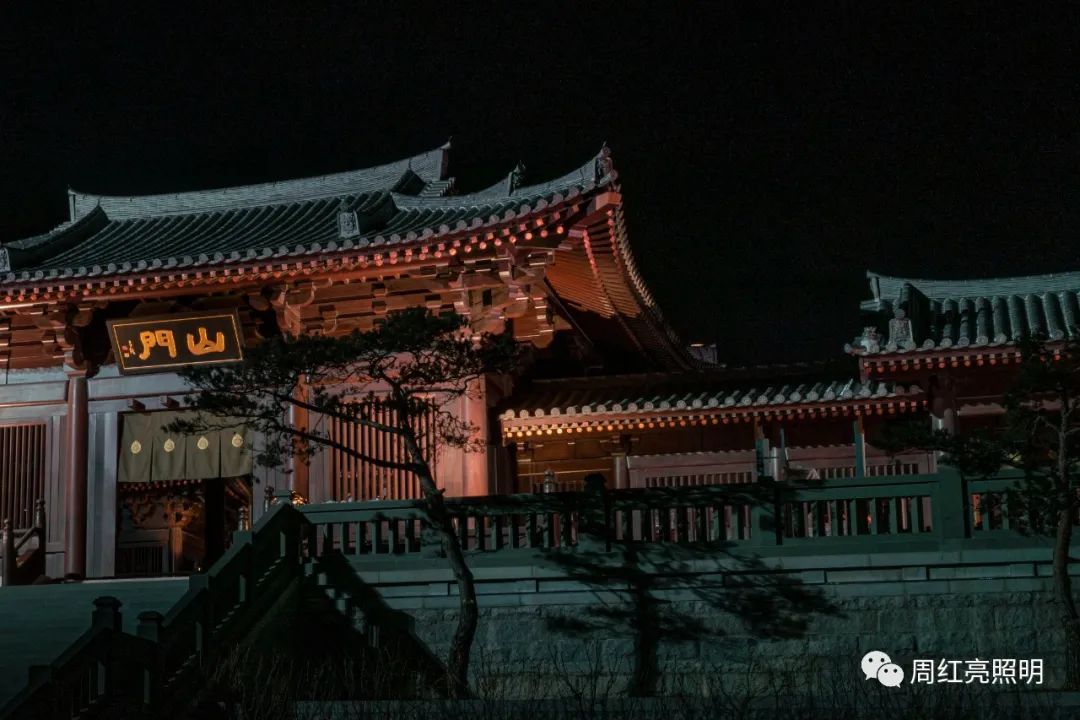

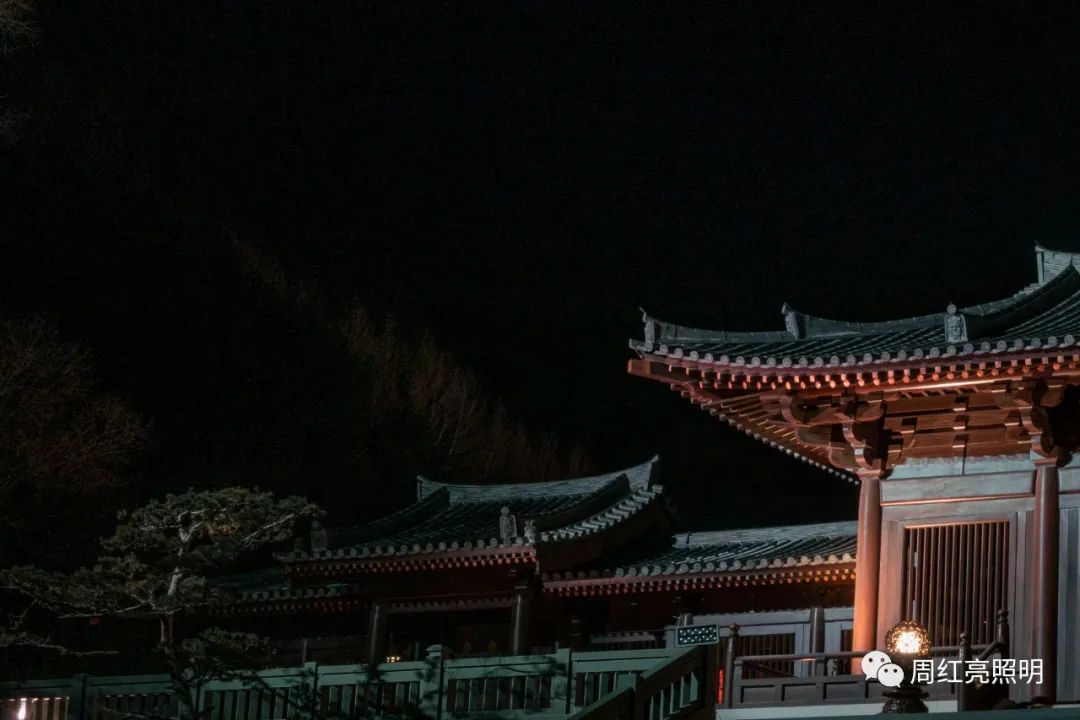

山门|夜景细部
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-100

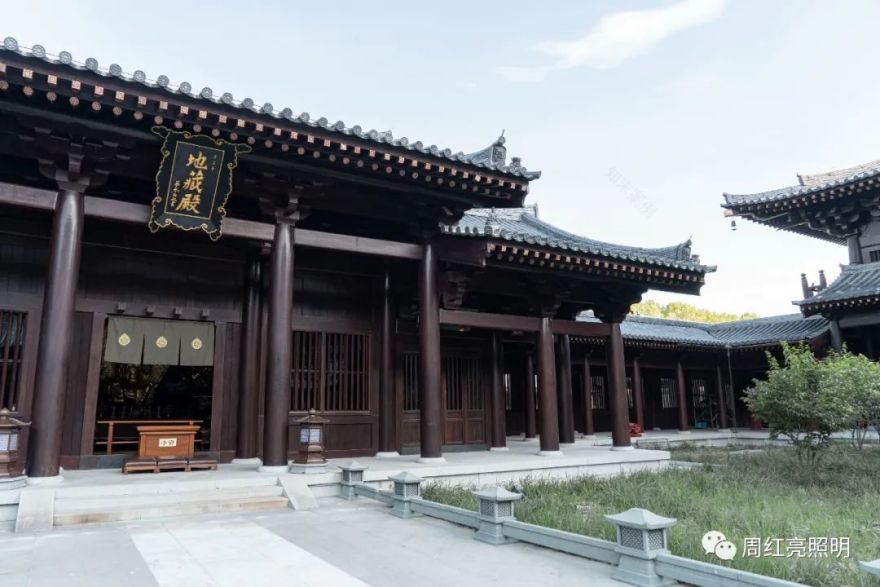

地藏殿|日景
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-102

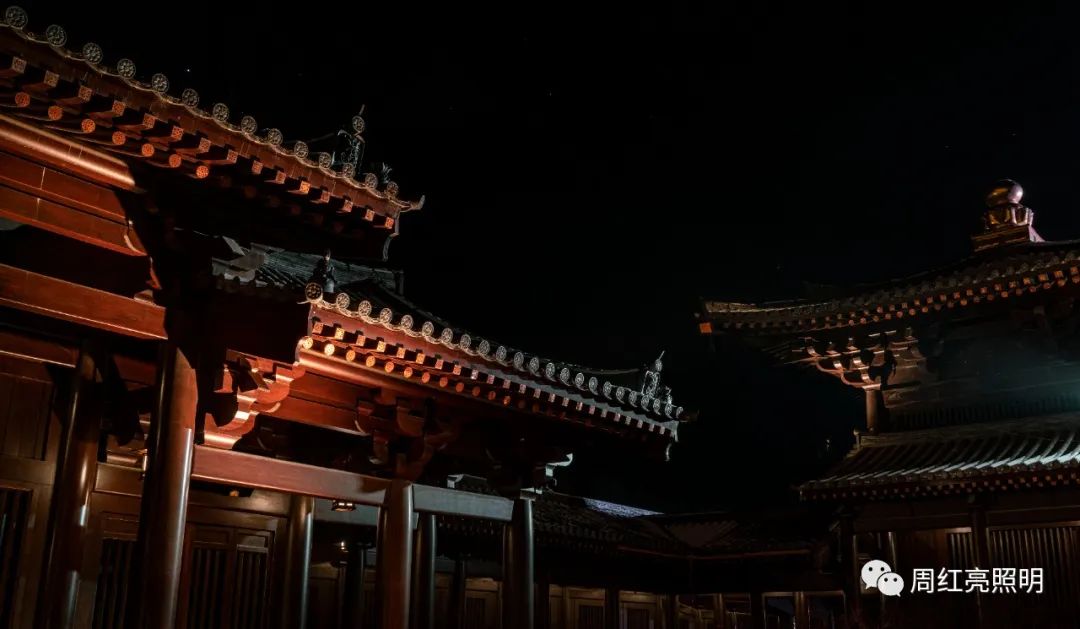

地藏殿|夜景
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-104
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-105
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-106

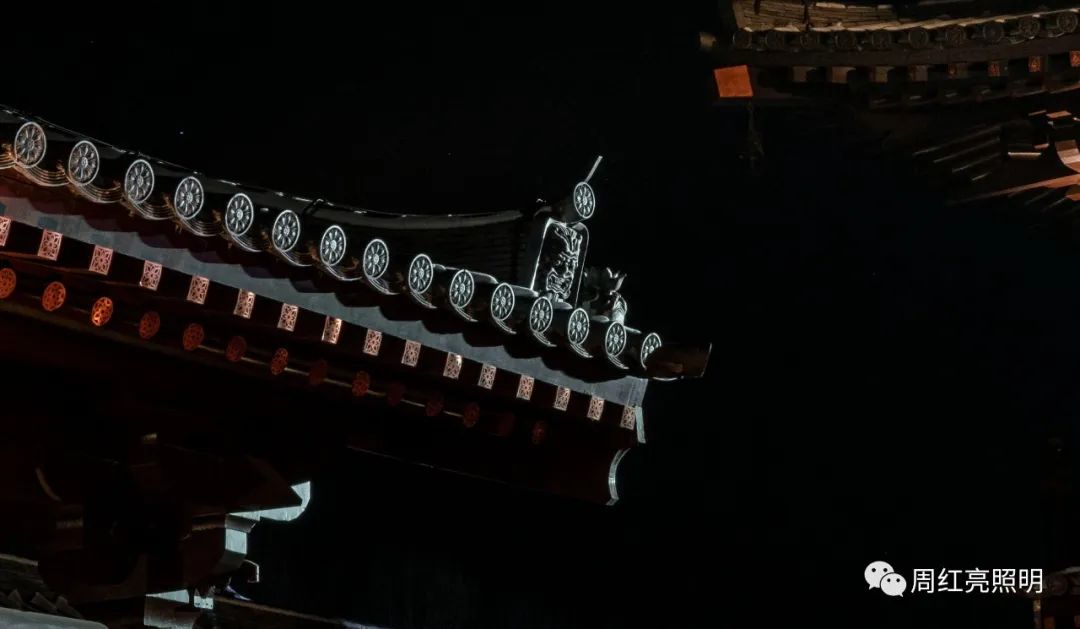

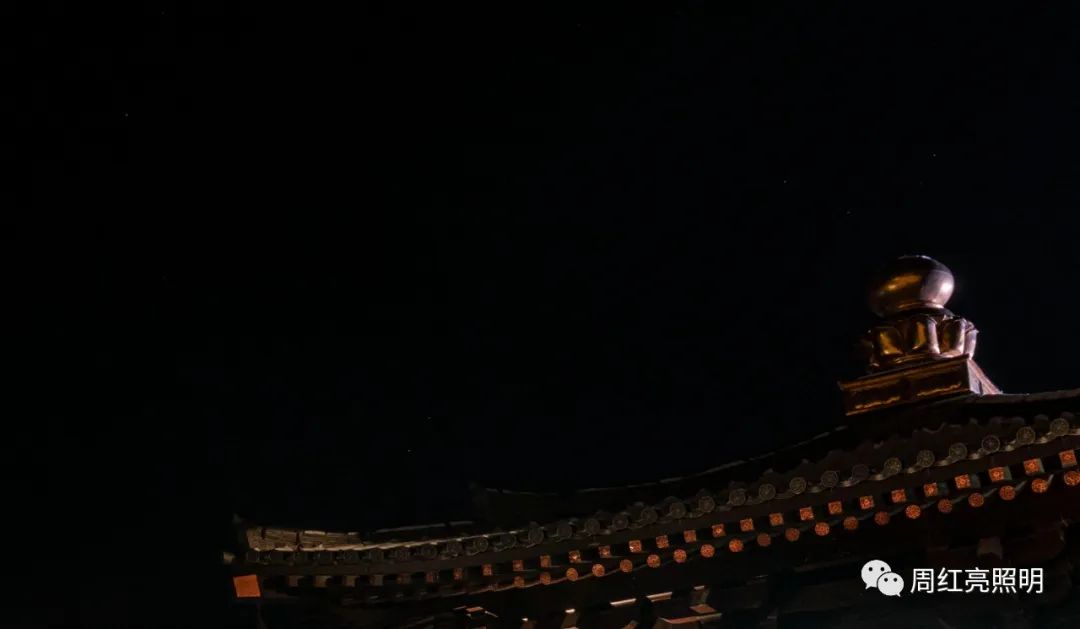

地藏殿|夜景细部
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-108

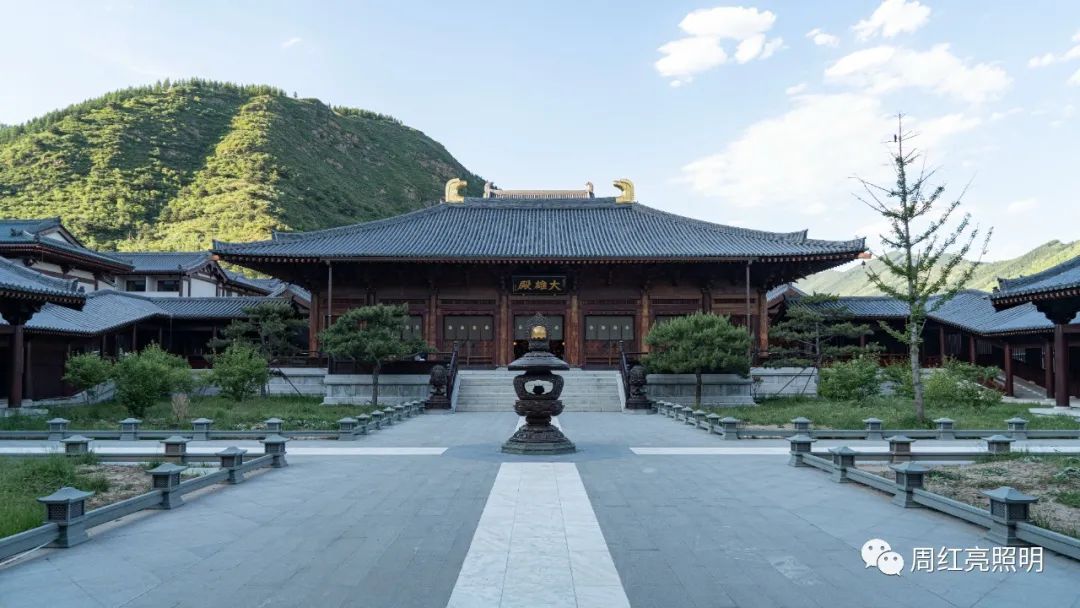

大雄殿|日景
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-110

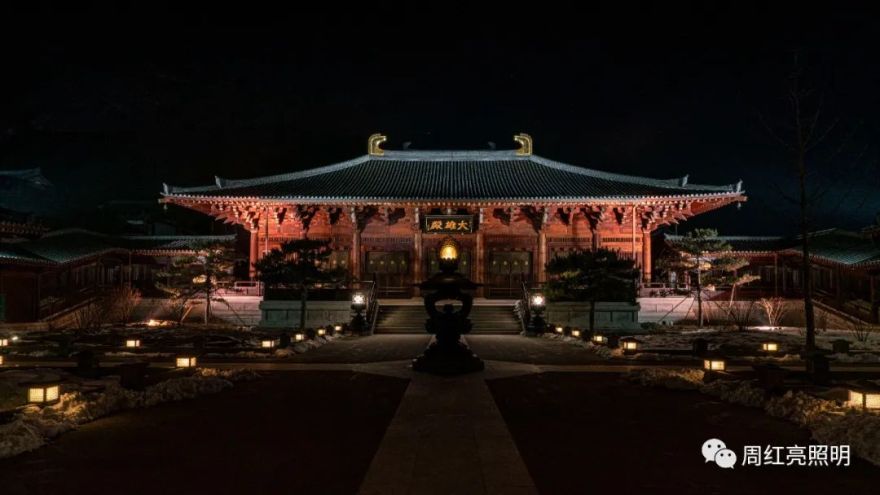

大雄殿|节日场景
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-112

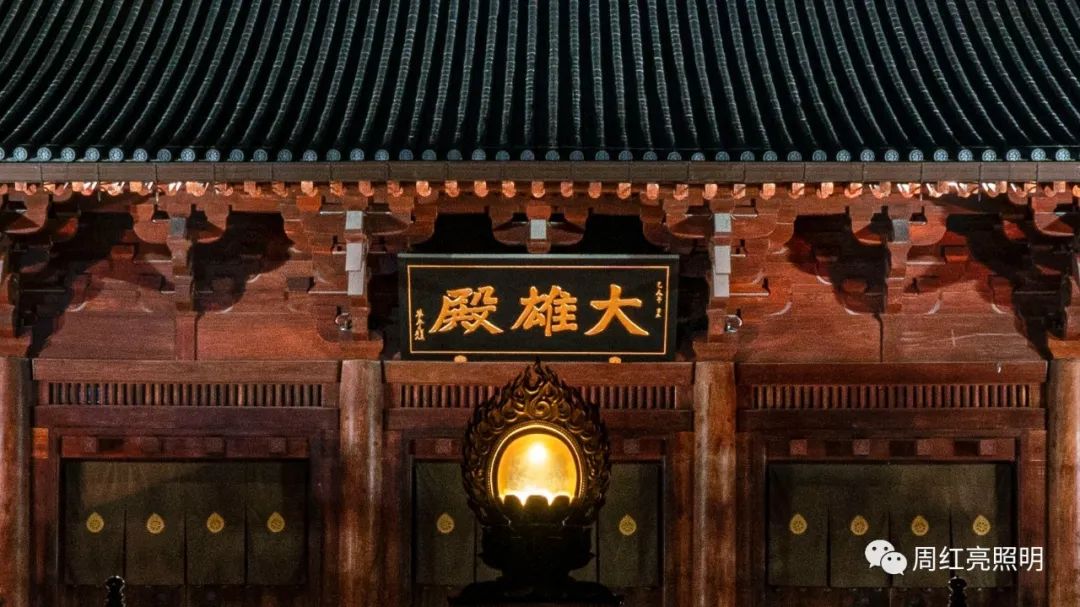

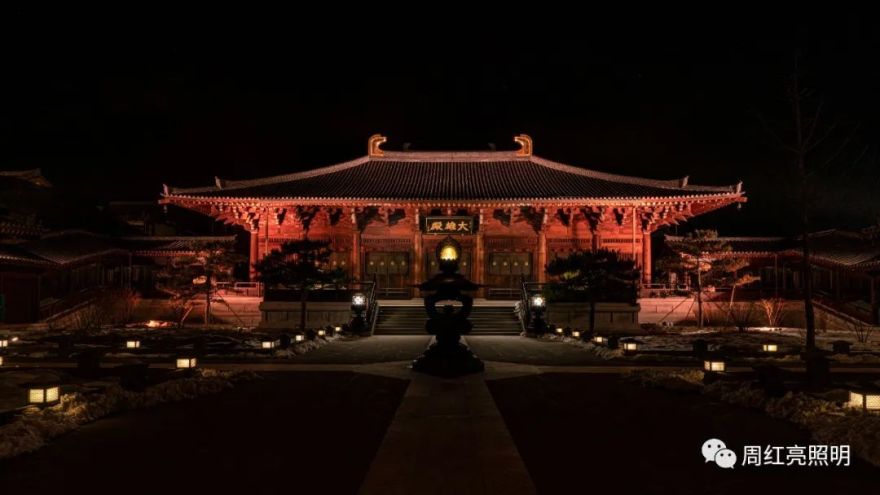

大雄殿|法会场景
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-114
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-115
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-116

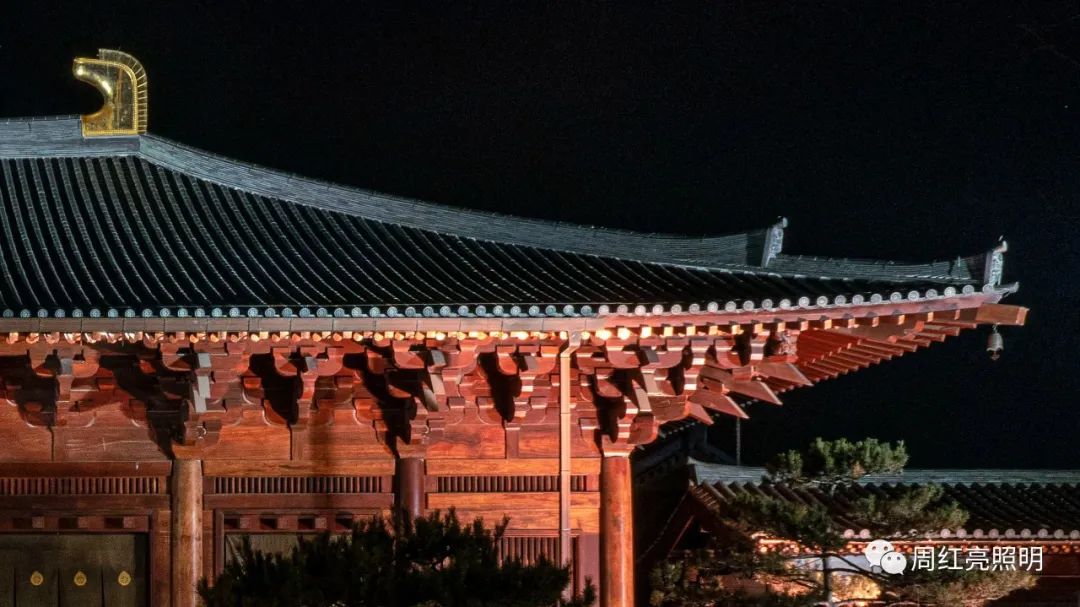

大雄殿|夜景细部
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-118
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-119
天王殿|弥勒佛
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-121

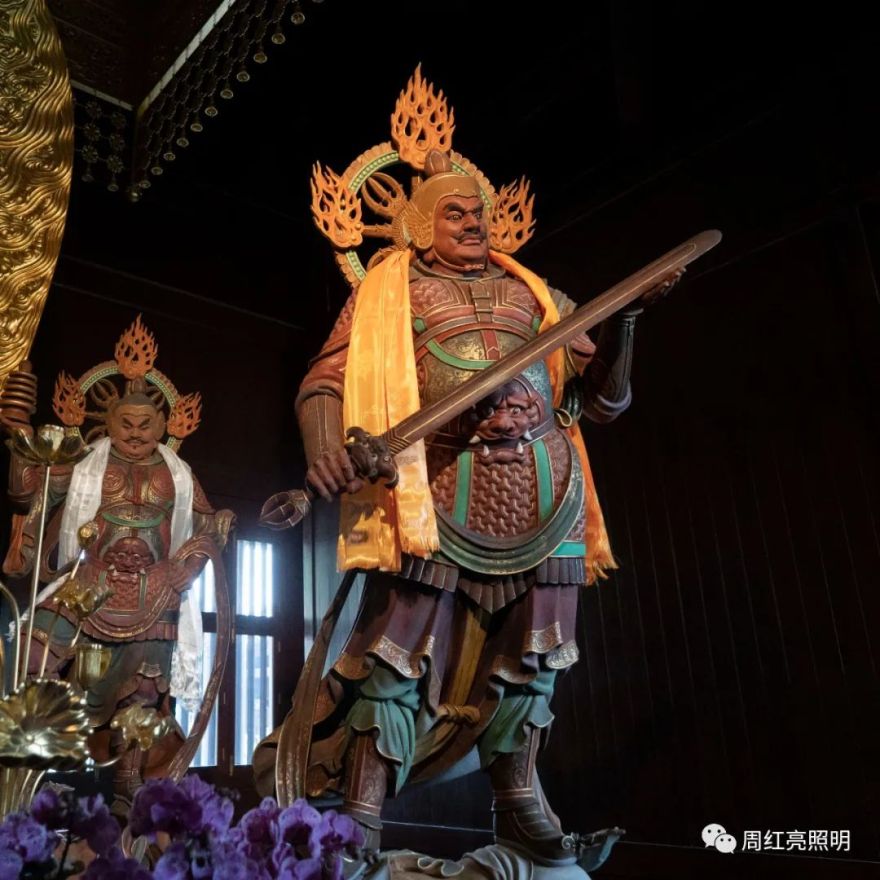

天王殿|护法天王
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-123

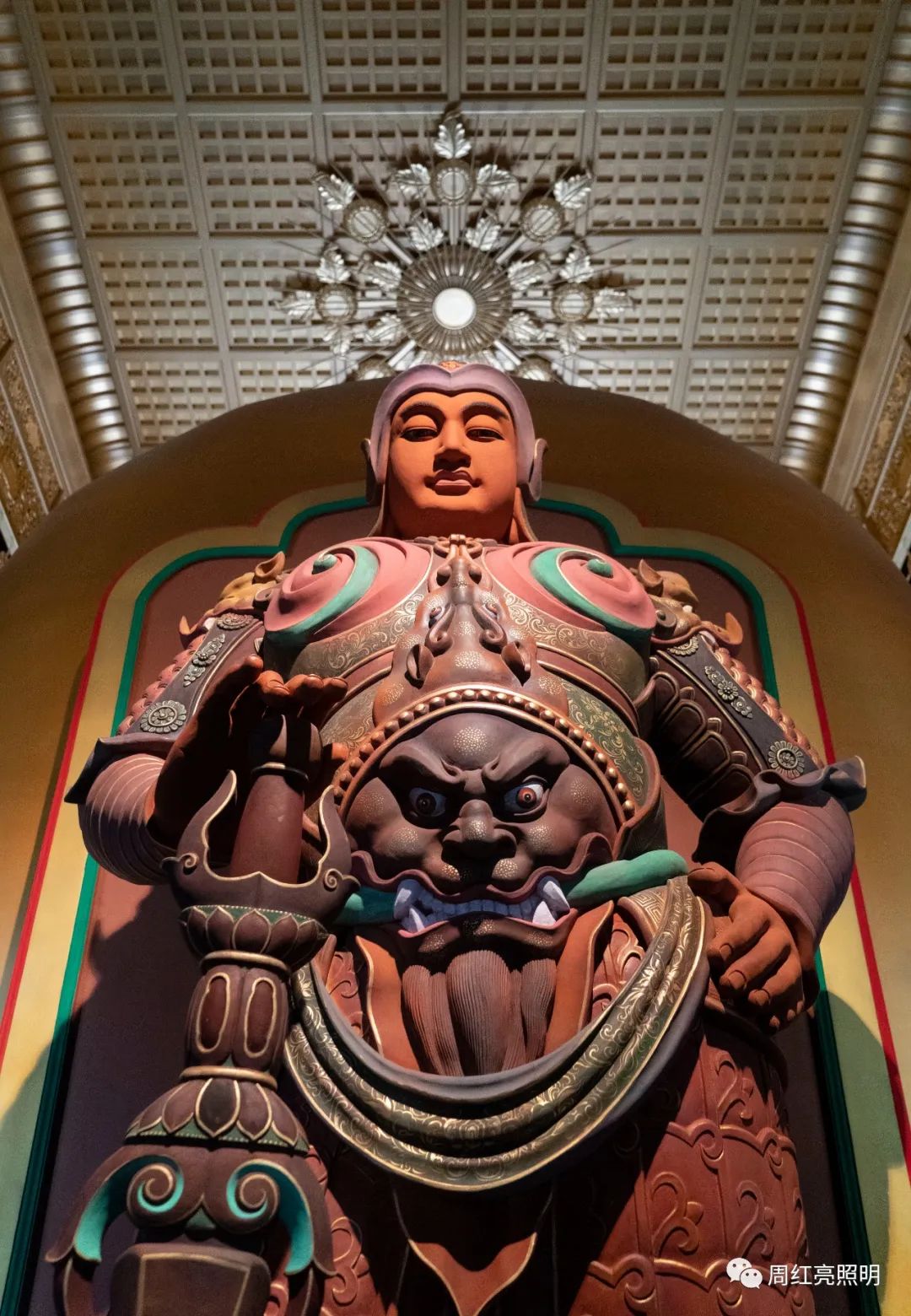

天王殿|韦陀菩萨

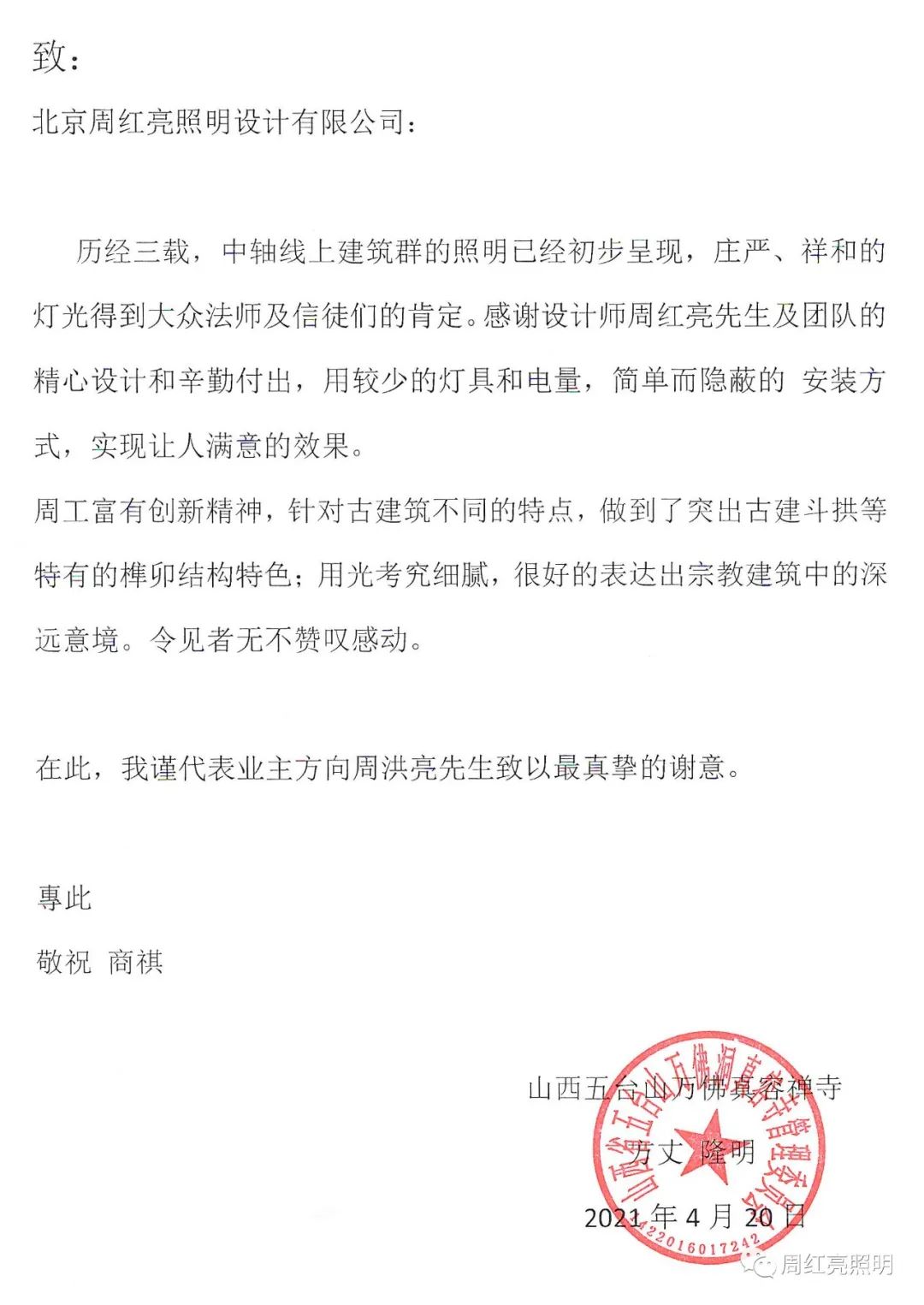

玖·感谢信
五台山真容寺照明设计丨中国山西丨北京周红亮照明设计有限公司-126
工程信息
项目名称:五台山真容寺(一期)照明设计
设计范围:大门、山门、一进院及二进院的建筑及室内照明设计
设计周期:2017 年-2021 年
业主单位:山西省五台山万佛洞真容禅寺管理委员会
设计单位:北京周红亮照明设计有限公司
设计团队:周红亮、刘梦、朱泽宇、黄悦夷、王纹纹、樊佩、周纹妃
摄影:周红亮
施工单位:北京甲尼国际照明工程有限公司
施工团队:霍超、孙四军、王忠革、陈会武、匡慧宁、廖成健、付志恒、何焯杰
照明特造:北京欧利亚新能源技术有限公司
特造团队:张安军、靳三阳、张强
照明器材:EK、ET、Tons、LiteMatrix、Lutron
Lutron 调光支持:北京索沃科技有限公司张燕刚
EK 调光支持:刘助东、邵建坤、梁珊
字体支持:苍耳屏显
