西阁村绘画写生接待中心 | 传统与现代的共生

2020

届研究生毕业设计

Graduation design of 2020 postgraduate

专业：环境艺术系室内设计

年级：

2017

级

设计：文亚兰

指导教师：赵建国 教授

完成时间：2020年

4

月

-

Painting and sketch reception center of Xige village

西阁村绘画写生接待中心

元兴乡西阁村绘画写生接待中心位于四川省德阳市中江县，本次设计方案是从建筑到室内一体化的设计，通过对传统穿斗式建筑结构的运用和演变，以及对接待中心室内空间布局和功能配置的优化，整个室内设计将高校师生和绘画爱好者对空间使用的功能需求放在放在第一位，在室内的功能与安排上，增加和优化了其住宿、餐厅以及画家工作室等空间配套设施。同时对竹、夯土、毛面红砂石等西阁村传统材料进行挖掘与创新，将其运用于绘画写生接待中心室内设计之中，营造出朴素、静谧和充满西阁传统文化的空间氛围。

通过合理的空间布局适度的光照、环保的材料以及运用富有浓郁地方特色的工艺品，使接待中心的内部空间环境更具西阁村特色，从而为高校师生和绘画爱好者以及游客提供一个舒适的写生环境和居住体验。

背景调研

/Background

绘画写生接待中心的建筑设计从使用者的角度来说就是为高校师生和全国各地的绘画工作者提供绘画写生以及摄影采风等需求服务的空间设计。

但绘画写生接待中心的功能配置并没有严格的标准，一般来讲，主要是遵循方便师生使用和易于师生管理的原则。所以现目前大多数的绘画写生接待中心在功能配置上还存在着较大的差异。

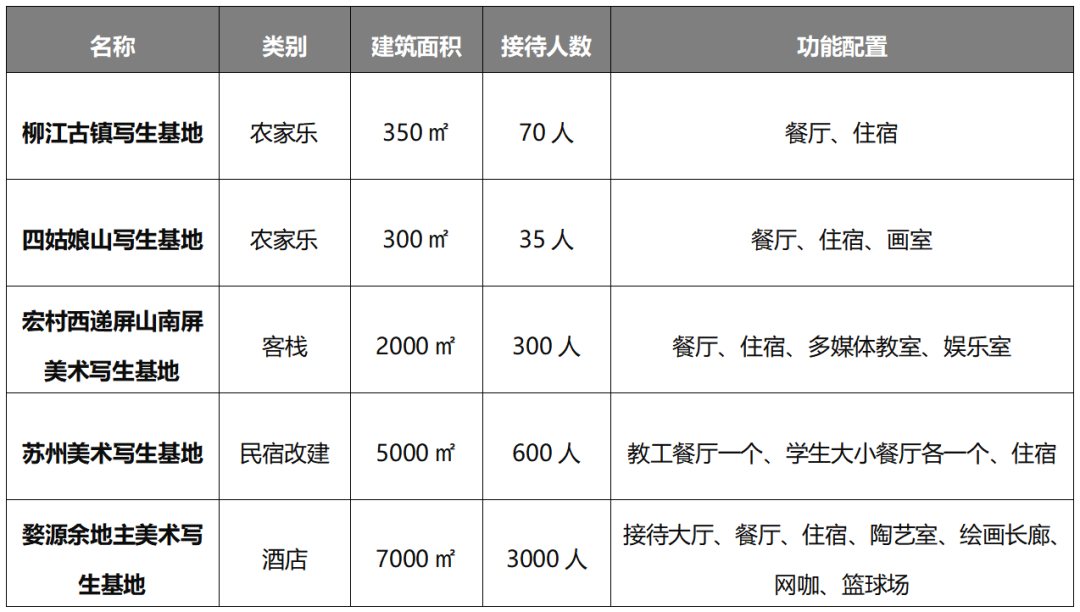

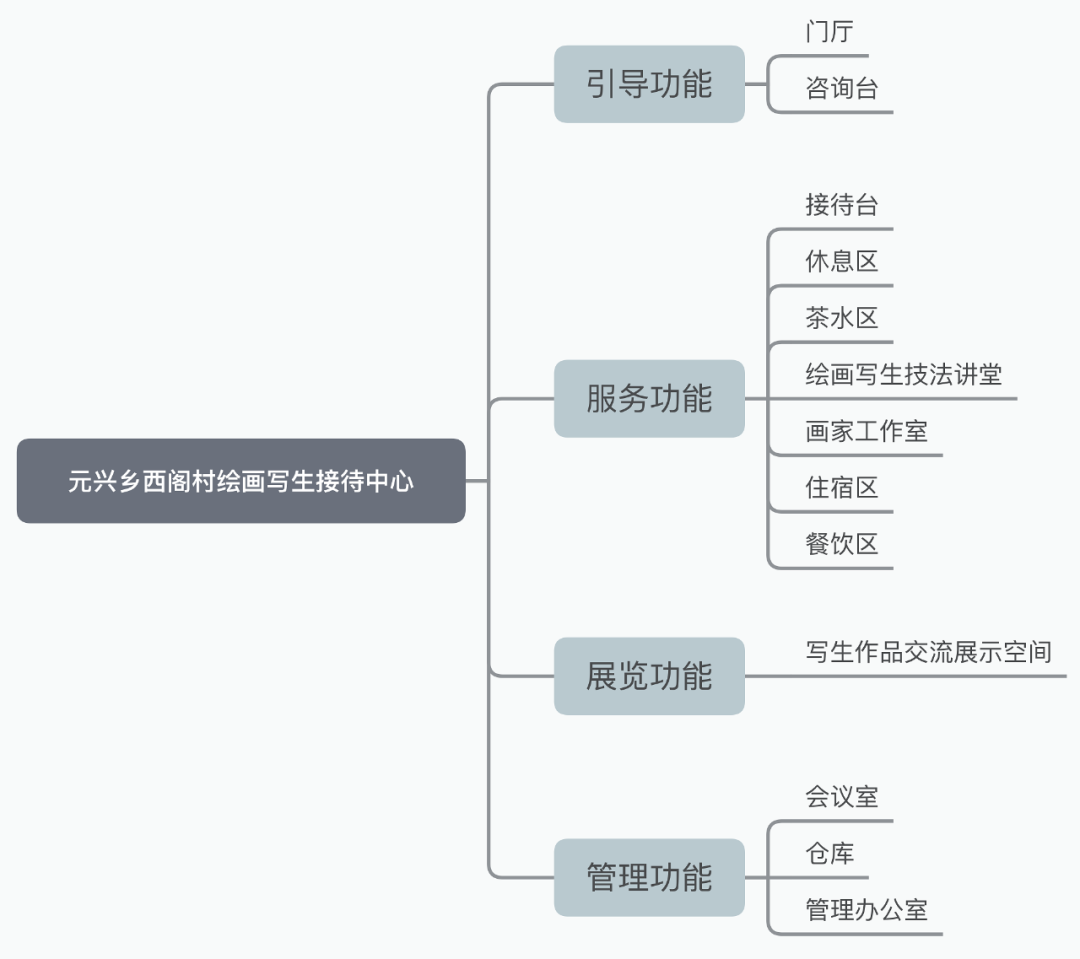

结合以上写生接待中心功能配置的调查，对此次元兴乡西阁村绘画写生接待中心室内的功能配置进行了补充及删减。增加和优化了室内的引导功能、服务功能、展览功能以及管理功能。在较大程度上提升该接待中心的使用舒适度，使其更加符合高校师生和绘画爱好者的使用。

区位分析

/Location analysis

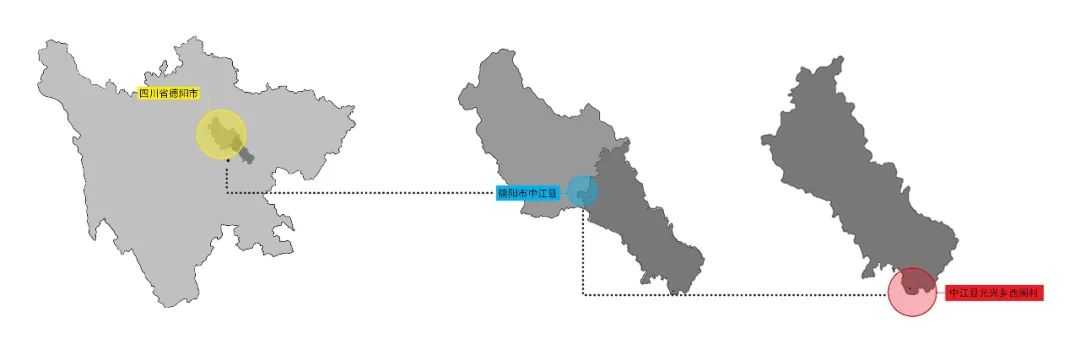

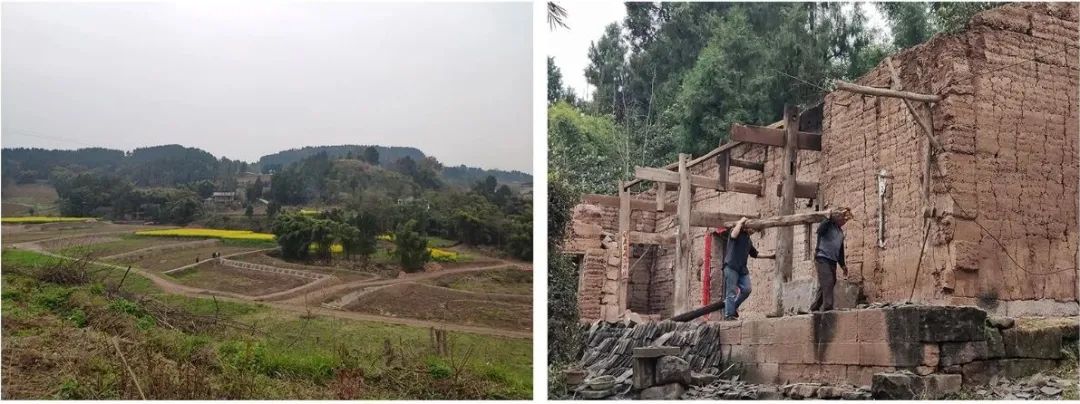

西阁村是四川省德阳市中江县仓山镇下辖的行政村，西阁村属中江县最南端的仓山镇元兴下辖，仓山镇元兴乡距离中江县城82公里。东北与仓山镇接壤、东西与永丰乡相接、西南同乐至的良安、中和等镇相邻。西阁村绘画写生接待中心坐落于此，整个接待中心位于西阁村东侧，坐落于元兴水库入口的一处山坡上，站在村子的入口可把整个西阁村的自然风貌尽收眼底。

项目分析

/Project analysis

-劣势

元兴乡西阁村是

四川省德阳市中江县

扶贫的一个重点项目。在对元兴乡西阁村进行实地考察调研中发现，西阁村农业产业结构单一，没有突出的产业特色，当地的农户虽然也种植一些经济作物，但是都规模较小，没有形成一个联动发展的条件因素。

-优势

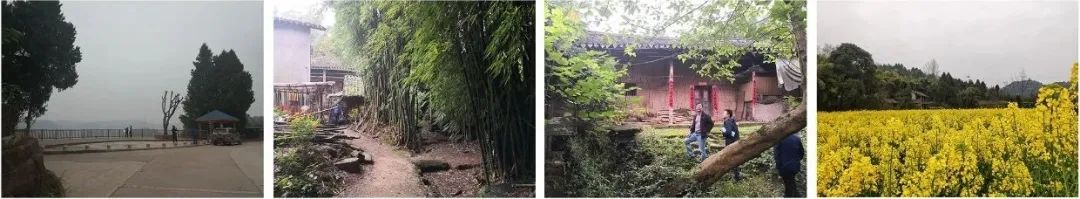

不过西阁村却具有独特的自然景观风貌，该村因地处于丘陵地带，有着高低较大起伏独特的地形地貌，又紧挨着元兴水库，拥有着大片的湿地和满山遍野的林盘、植被、菜籽花海、荷花花海、芍药花海等自然环境景观，西阁村依山傍水的自然条件，加上西阁村淳朴的木构夯土墙民居村落风貌，从而形成了极具特色的乡村美景。

项目定位

/Project orientation

在西阁村建立绘画写生基地，与国内众多艺术类的高校合作，将西阁村风景作为高校教师、学生艺术写生课程的教学地。同时也吸引国内外艺术家、美术爱好者到此进行绘画写生和写生交流研讨、写生作品展示、艺术创作活动，并未其入驻提供接待必要条件。

设计理念

/Design concept

以展现西阁地域特色为前提，融入当地的自然景观特色放在空间中进行设计的理念。室内设计将高校师生和绘画爱好者对空间使用的功能需求放在放在第一位，在室内的功能与安排上，坚持现代的设计理念，充分考虑高校师生与绘画爱好者在空间使用中的便利性和舒适性，并且尊重当地的地域文化，处理好室内空间与周边环境的关系。

设计元素

/Design elements

本次设计是西阁村现有民居风格的延续，因地制宜，把建筑与自然相融合，利用地形，局部架空，建筑和土地轻接触，创造生态、自然、开放的绘画写生平台。打造具有西阁村地域特色的空间，西阁村绘画写生接待中心建筑体设计上就地取材、生态环保，接待中心室内设计中选用本土材料进行二次设计。

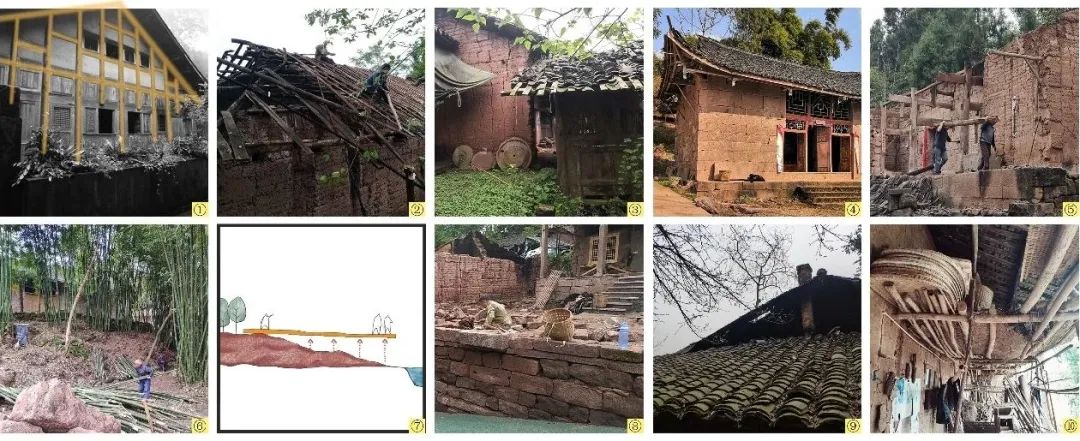

① 穿斗式结构 / ② 承重混合结构 / ③ 绑扎结构 / ④ 毛面红砂石墙面 / ⑤ 夯土墙 / ⑥ 林盘聚落 / ⑦ 绘画写生平台 / ⑧ 毛面红砂石墙面 / ⑨ 小青瓦 / ⑩ 竹编

建筑分析

/Architectural analysis

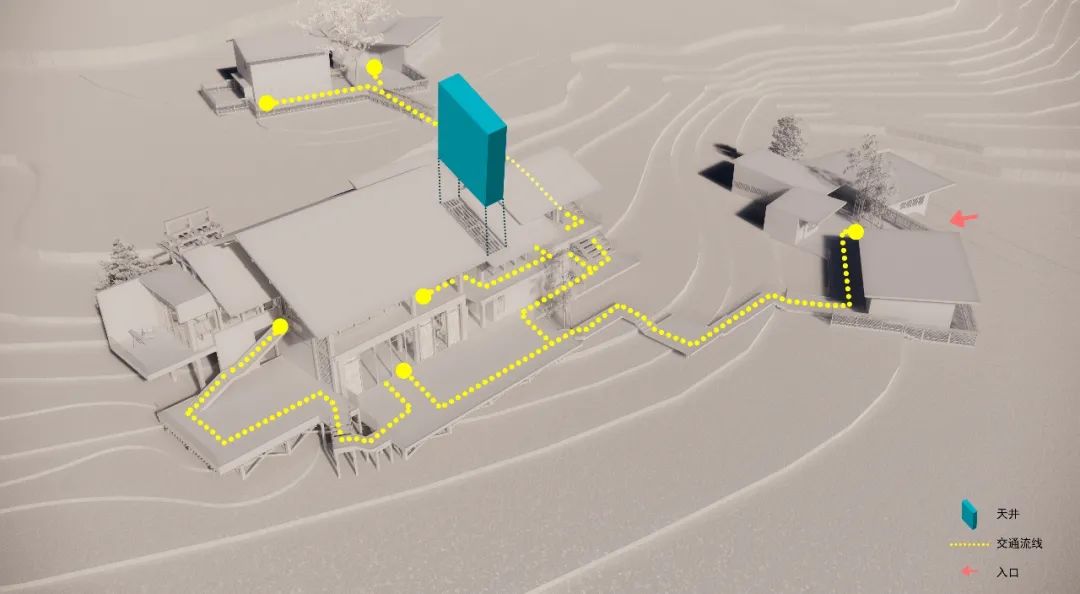

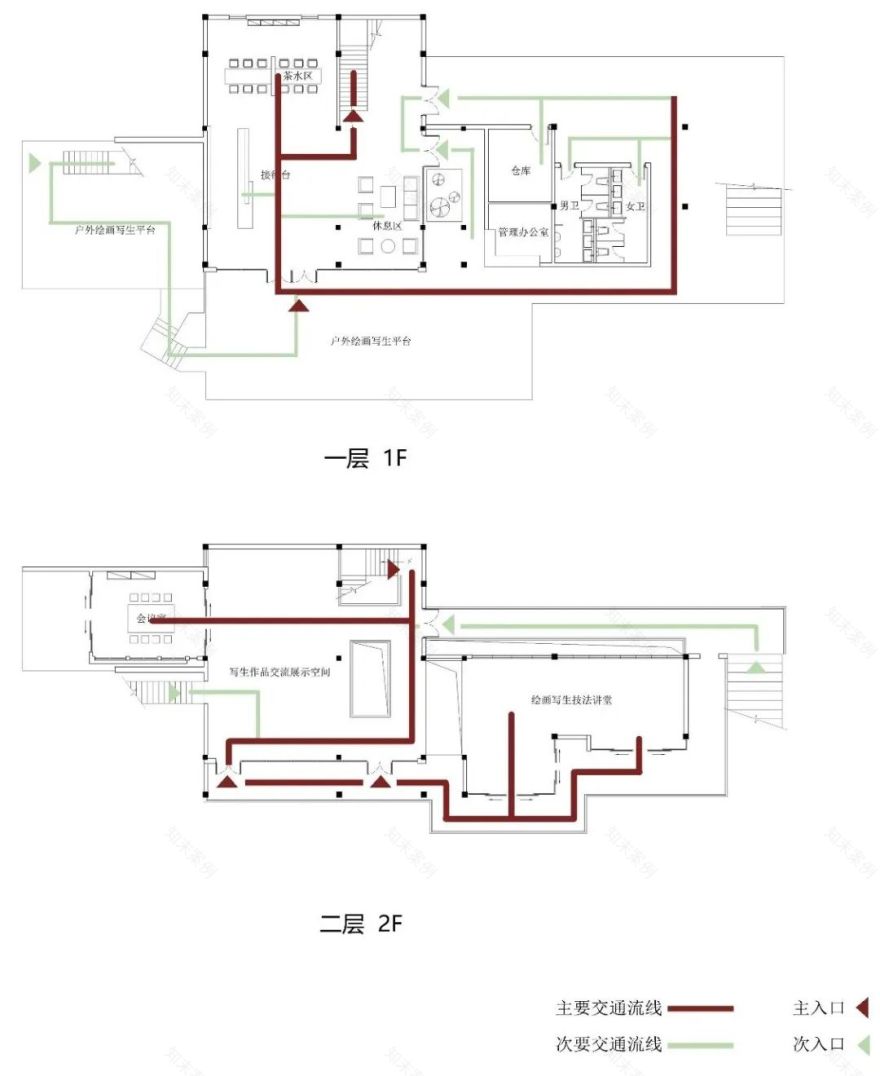

交通流线

/Traffic flow line

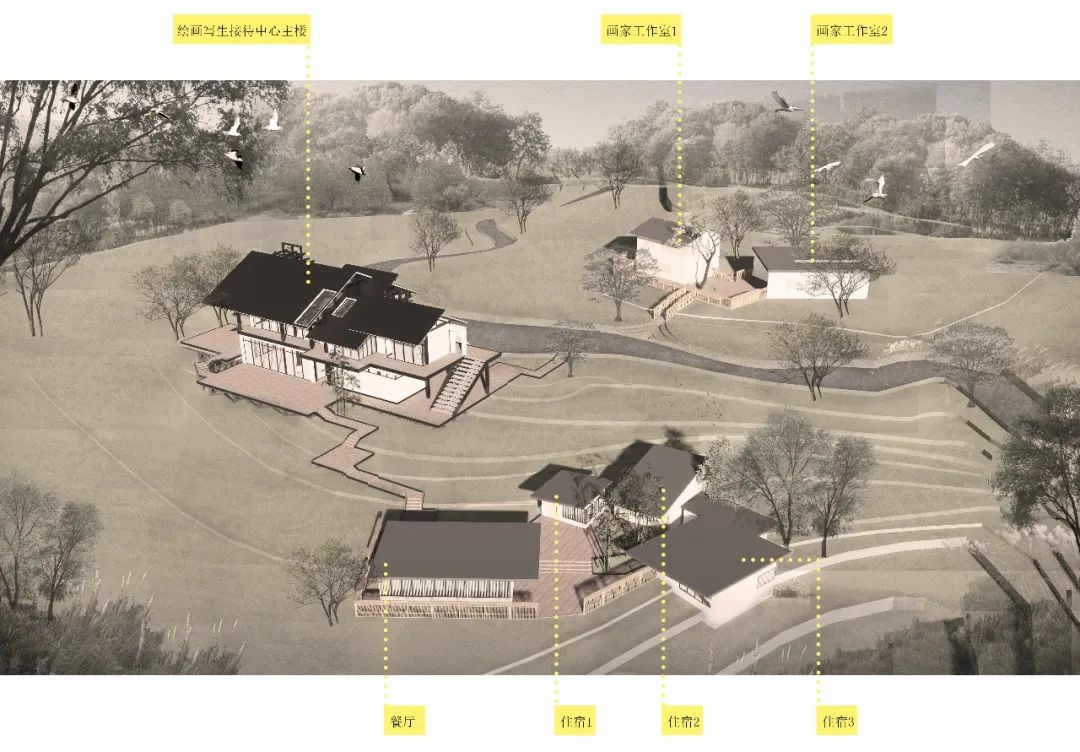

建筑展示

/Architectural display

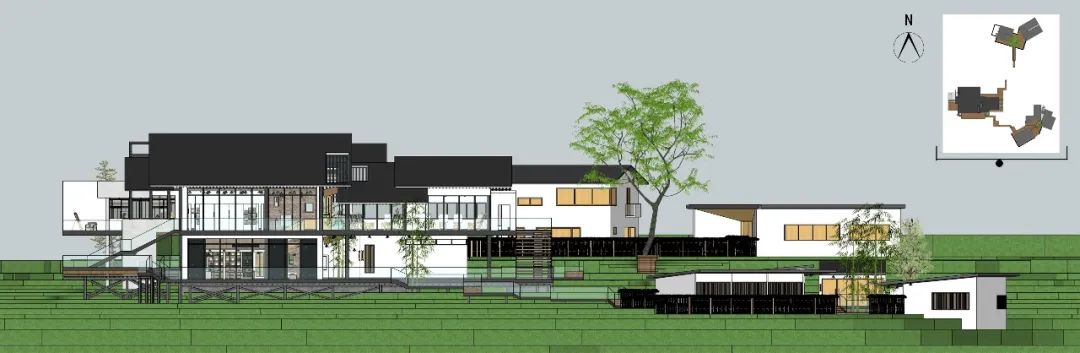

▲北立面

▲西立面

▲东立面

空间结构

/S

tructual relationship

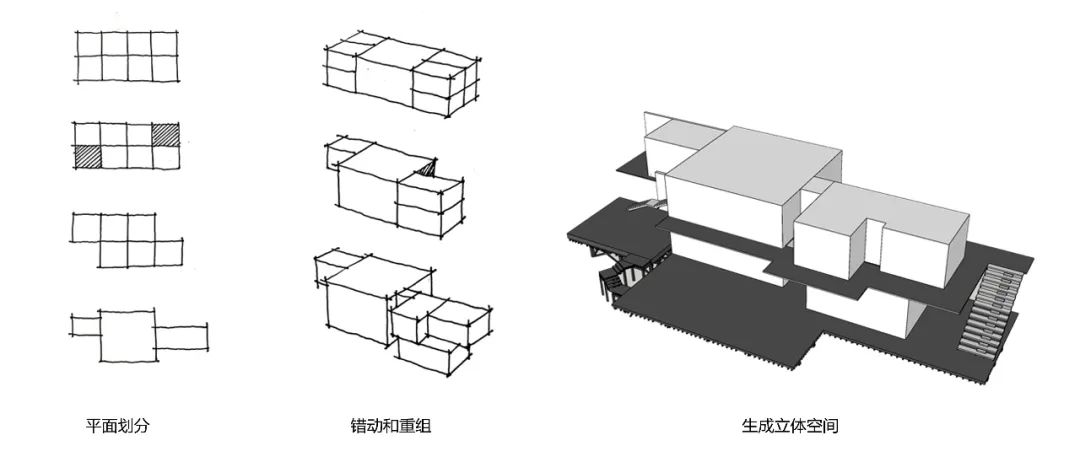

整个空间由一个完整的“盒子”划分，在完整的平面和体块的基础上，运用模数网格进行划分，错动和重组每一个小盒子，使之形成大小各异的模块空间，以满足不同室内空间的不同需求，让建筑体量和室内空间的生成有据可依，将建筑和室内空间更加紧密的结合，以此来表现对事物最为完整的表达。

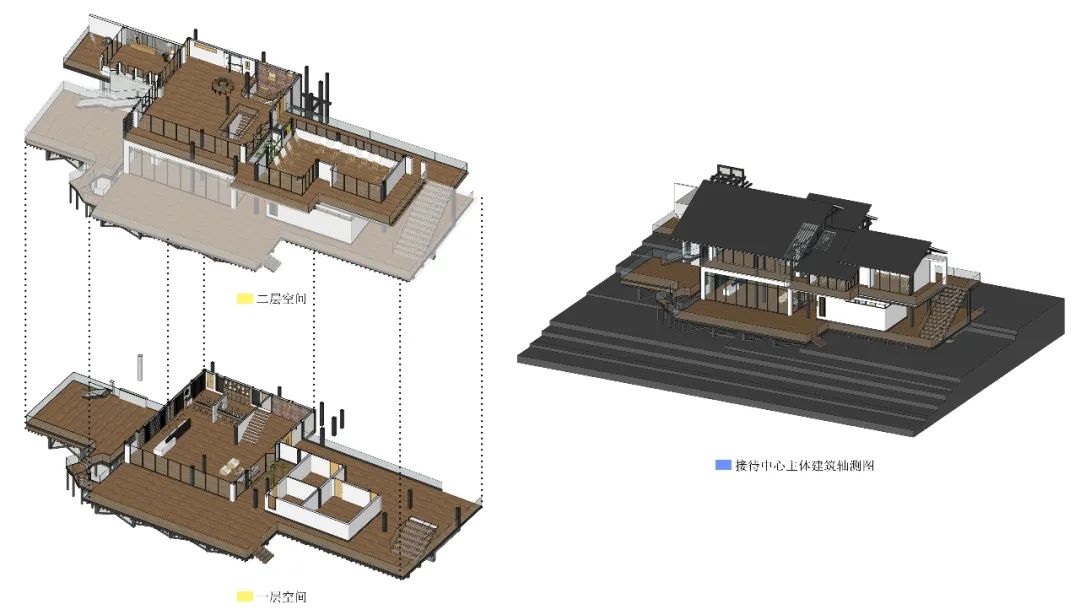

空间轴测

/

Isometric drawing

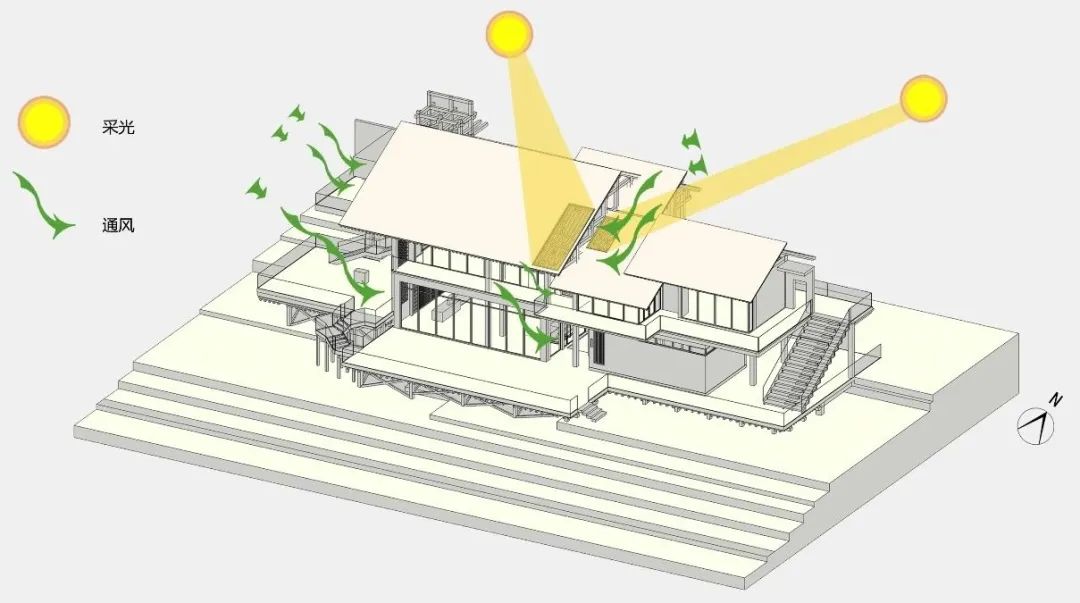

采光通风分析

/Analysis of lighting and ventilation

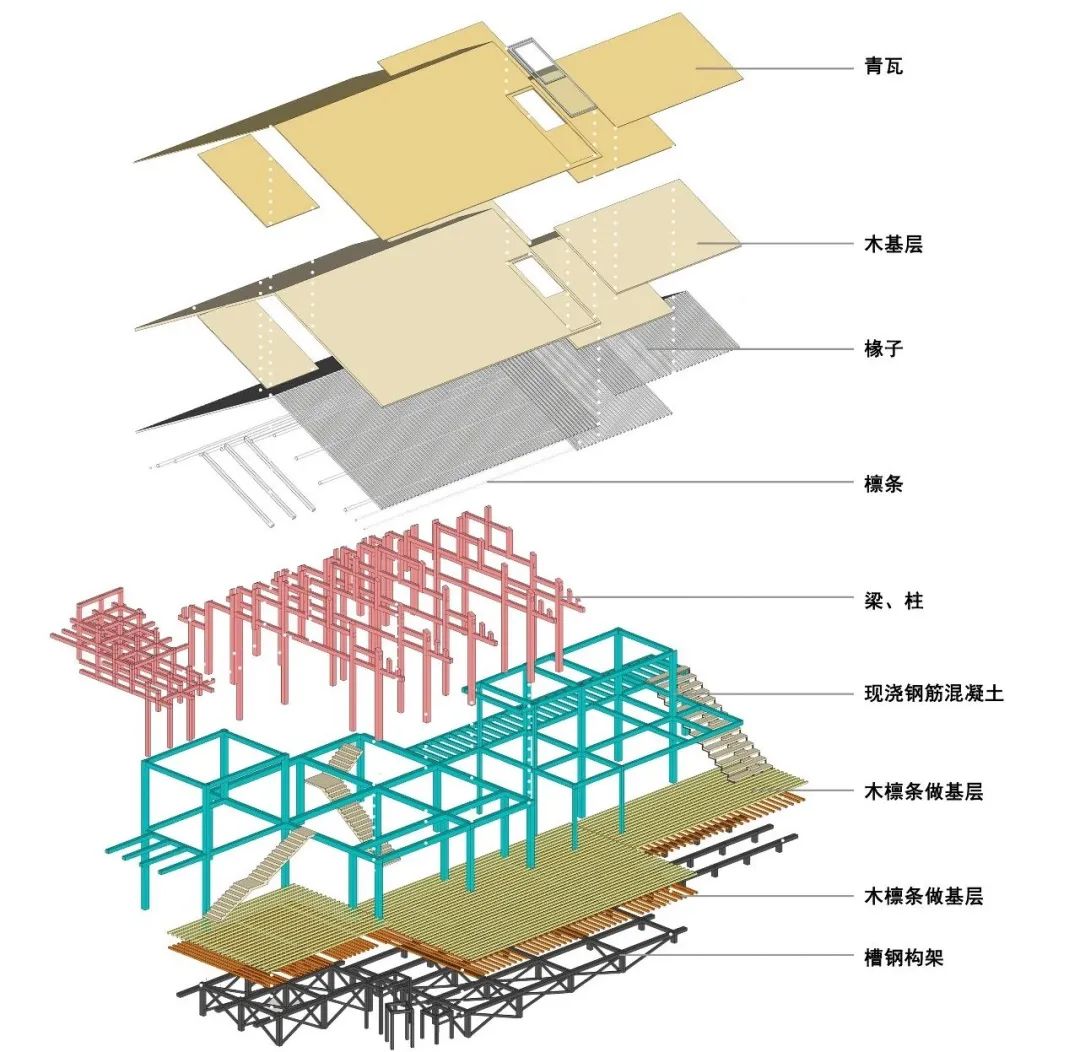

建筑分解

/Architectural deconstruction

本次设计打破了传统的对称式坡屋顶，利用钢材解决了结构问题，从而来改变对称式坡屋顶所形成的空间形态。将柱间距扩大，平面可自由布局，立面打开，可获得开敞的大空间，以满足开放空间的使用需求。对称式坡屋顶打破后，结构进行了暴露，可产生虚实变化，屋顶和结构分离式设计，结构起到承重和展示的双重性作用，为进一步获得更多变化产生更多可能性。

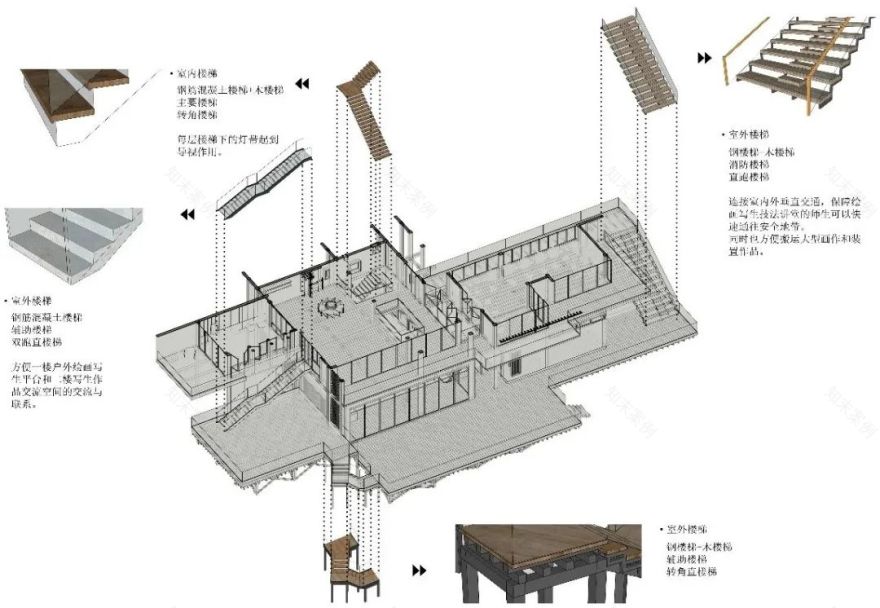

垂直交通分析

/Vertical traffic analysis

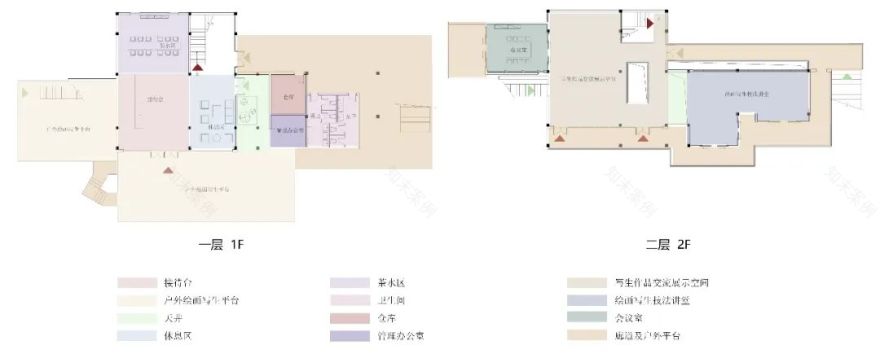

功能分区

/Functional area

横向交通流线

/Transverse traffic flow line

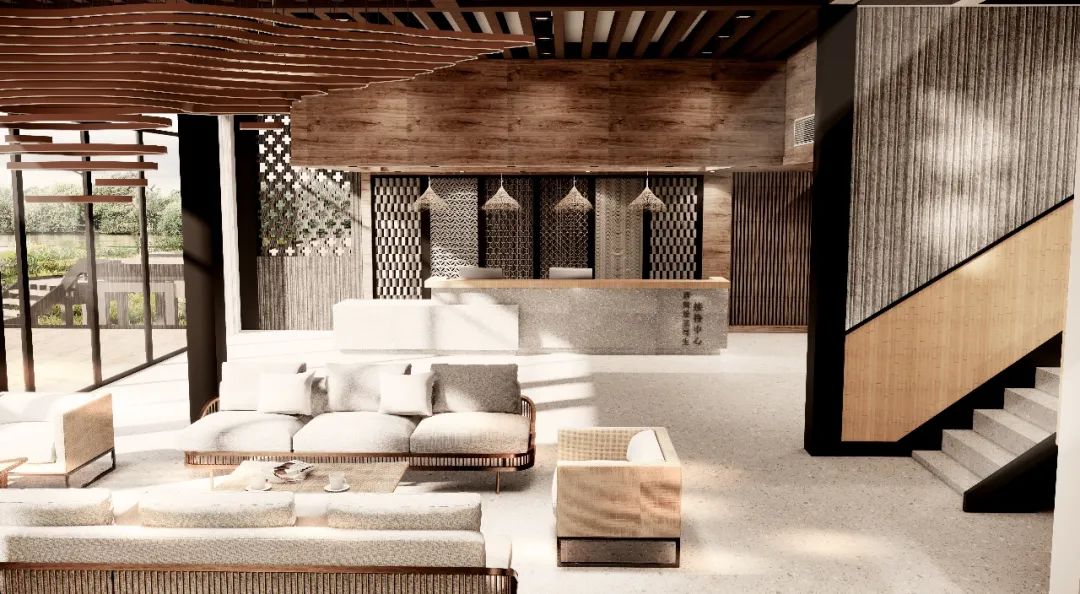

接待大厅室内节点效果图

/Reception hall renderings

绘画写生接待中心门厅部分由接待区和休息区两部分组成，室内面积一共95㎡。空间采用了大落地玻璃连接室内外，将室外的自然景色引入室内，一天的光影随着时间的流动而变化，在通透的内部空间中营造出明亮的氛围。

 入口的左侧设置为接待台，整个接待台的的设计是两个体块穿插、咬合构成的，接待台采用和地面一样的水磨石材质做成，不仅简洁美观、坚固耐磨还使得地面和空间在界面关系上产生了共鸣；接待台的背景墙取材于西阁村传统建筑中的青瓦，通过对老旧青瓦的重新排列组合，使老旧青瓦焕发出新的生命，对材料的二次利用起到了绿色环保、节约资源的作用；在材料运用上，接待台的水磨石与背景墙的老旧青瓦产生了新旧、肌理和质感的对比，使传统与现代更好的“交流”。

休息区室内节点效果图

/Renderings of rest area

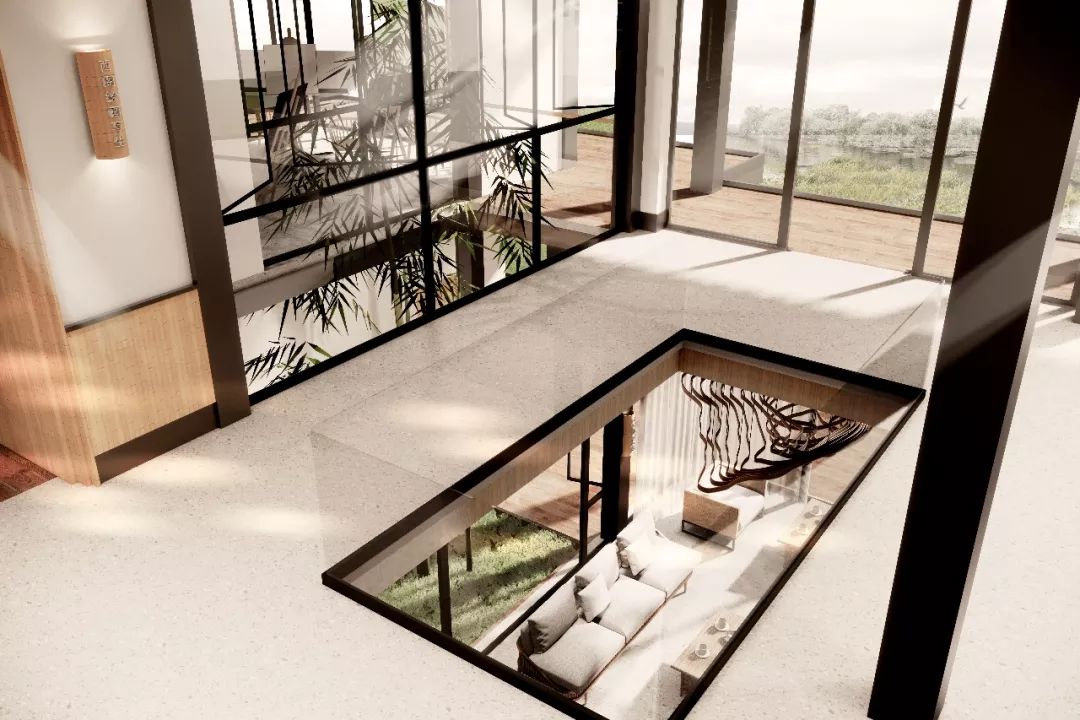

入口的右侧是供高校师生和写生爱好者在办理入住和绘画写生的时候提供的临时休息区，休息区位于接待台正对面，依靠在天井旁，从空间使用者的心理角度出发，将沙发背后的墙体用玻璃替换，增加了采光和通风，将阳光引入室内，丰富空间层次，同时竹是西阁村独特的自然景观，采光天井与植物相结合，通过阳光透过天井中的竹子，将影子投射到室内空间中，不仅让休息区室内空间更加活跃、自然，也为绘画的师生和绘画爱好者多了一个驻足停留的地方。

茶室室内节点效果图

/Renderings of teahouse

茶水区设置于整个接待大厅的最里端，室内面积45㎡，挨着接待台，倚靠于通往二楼楼梯的左侧。茶水区在一层的空间布局里属于半开放空间，有着闹中取静的环境氛围。茶水区的整个空间呈长方形，空间相对密闭，因此在空间布局上采用了传统的对称手法，利用镂空的石砌屏风对空间进行调整，使得空间左右对称、空间中的家具左右对称、空间中的窗户左右对称。同时借鉴了古典园林造景中的框景手法，使得镂空的石砌屏风在该空间设计中起到了一定的限定与引导作用。镂空的石砌屏风利用有限的透框，对空间中的其它景象进行限定和截取，使得原本较为平淡奇的部分像画一样展现出来；空间的雅致与生动可以吸引更多的高校师生和绘画爱好者在此品茗和交流，镂空的石砌屏风不仅丰富了空间的内容，还增加了人与景、人与空间、人与人之间的互动与交流。

茶水区的空间中采用竹帘进行遮光，一方面，竹是当地的产物，就地取材，节约环保，另一方面，竹帘具有清晰自然的特点，可以使茶水区更加的雅致清晰。空间中竹帘和落地玻璃在肌理、质感、新旧上产生了对比，这种对比正是传统材料和现代材料之间的对比，在这种对比之下，赋予现代室内空间的时代印记。

创构方法

/Creative method

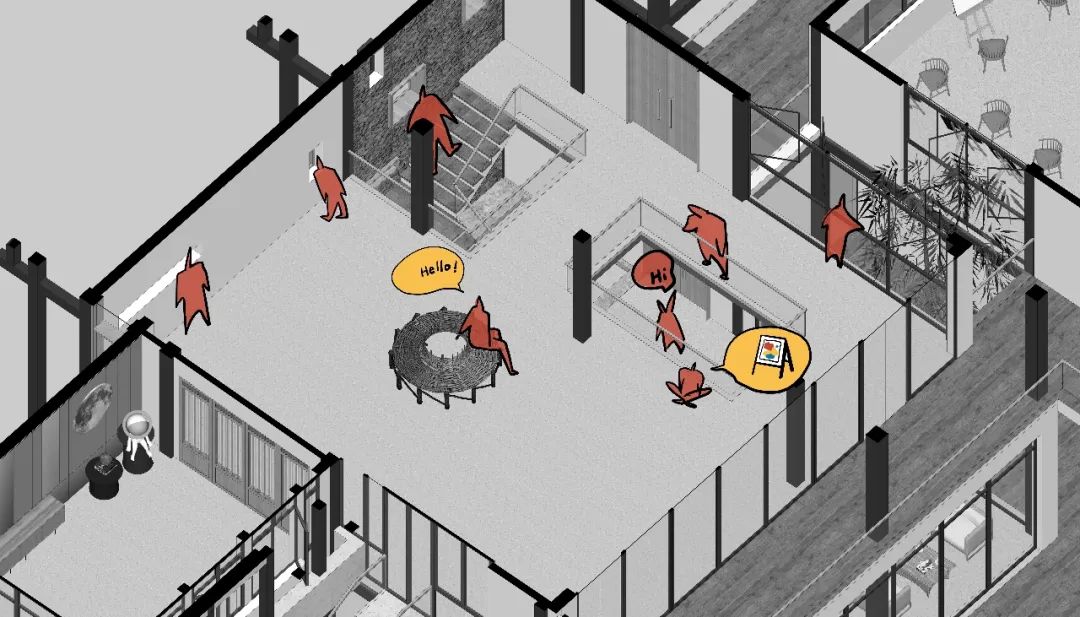

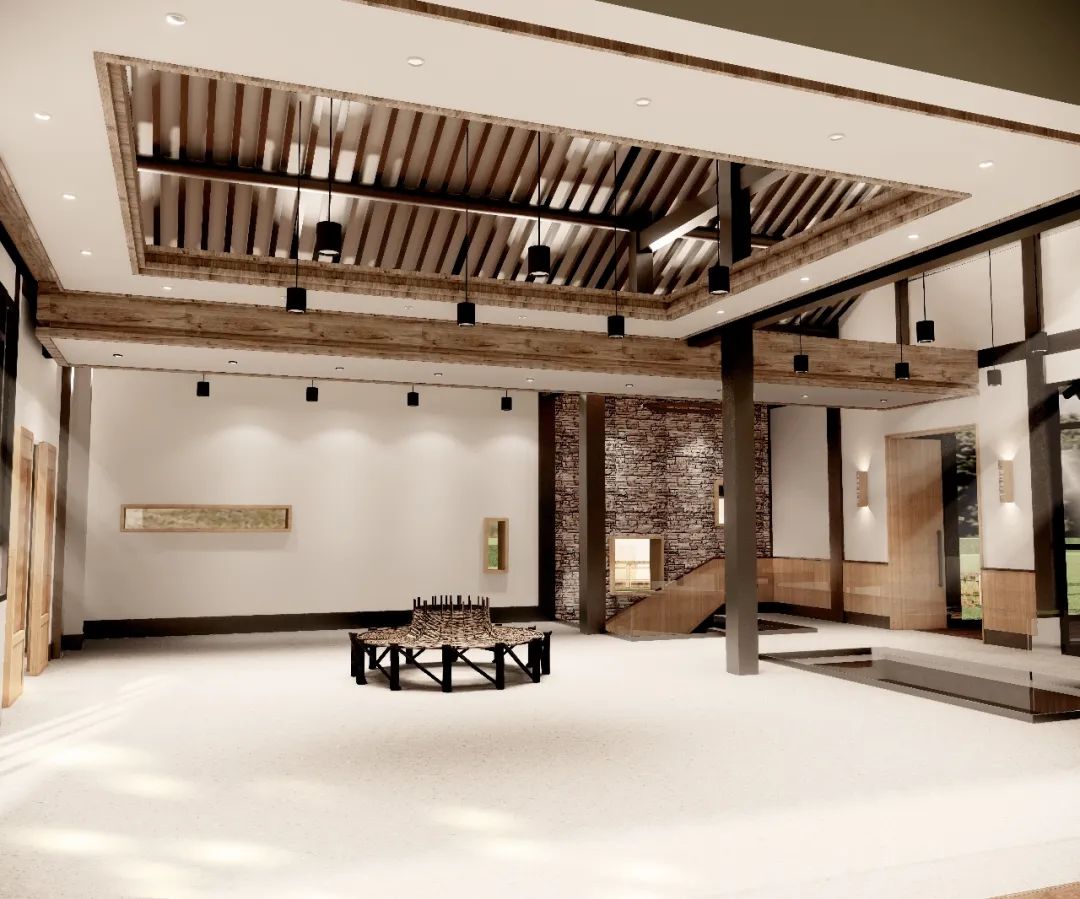

①上课与集会的空间模式

/

②空间纵向的交流模式

/

③穿斗式建筑结构与空间“对话”的模式

/

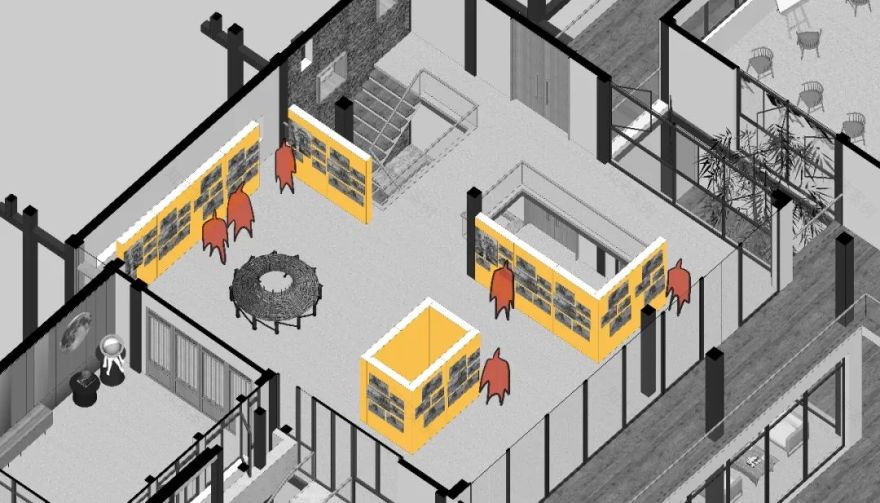

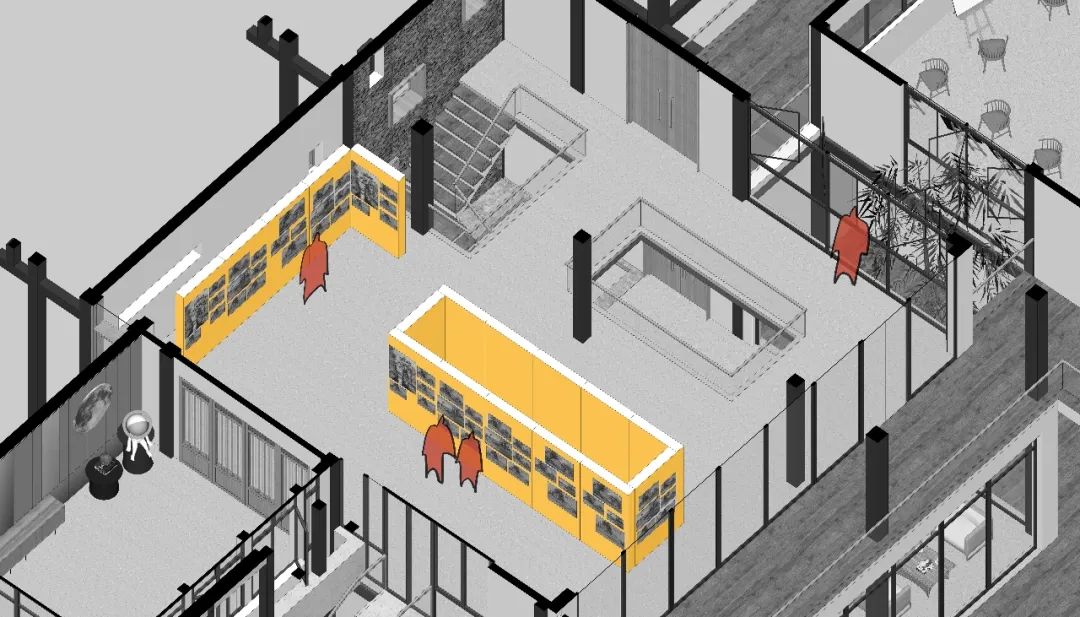

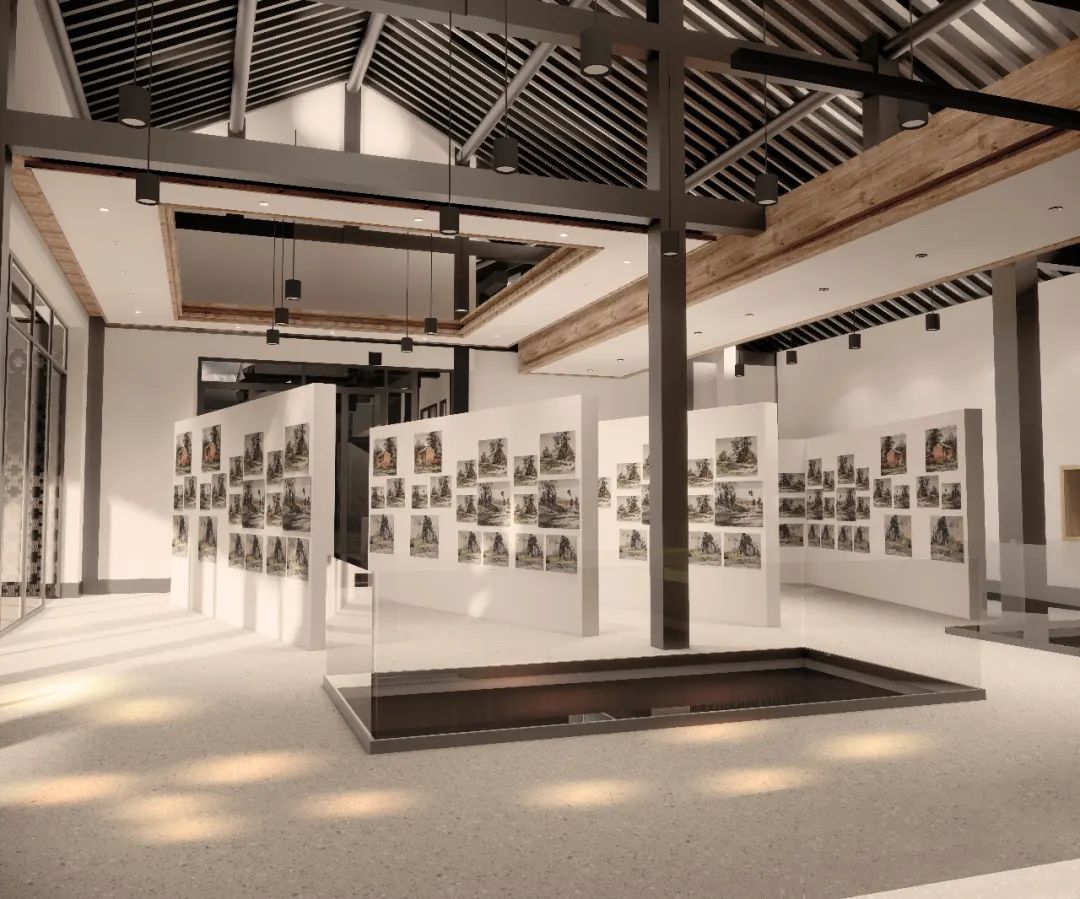

④展览的空间模式一

/

⑤展览的空间模式二

/

⑥展览的空间模式三

绘画写生接待中心不只是提供一个绘画、住宿和餐饮的场所，而是一个能够让高校师生以及绘画爱好者了解当地风土人情和满足绘画爱好者精神文化需求的地方，因此西阁村绘画写生接待中心在设计中，将西阁村的自然风光融入室内，在对西阁村当地的地域特色进行的挖掘与创造，将这些元素提炼出来，运用于室内空间的装饰中，使高校师生和绘画爱好者在空间的使用过程中体会到西阁村的地域特色，从而满足他们的精神文化需求。

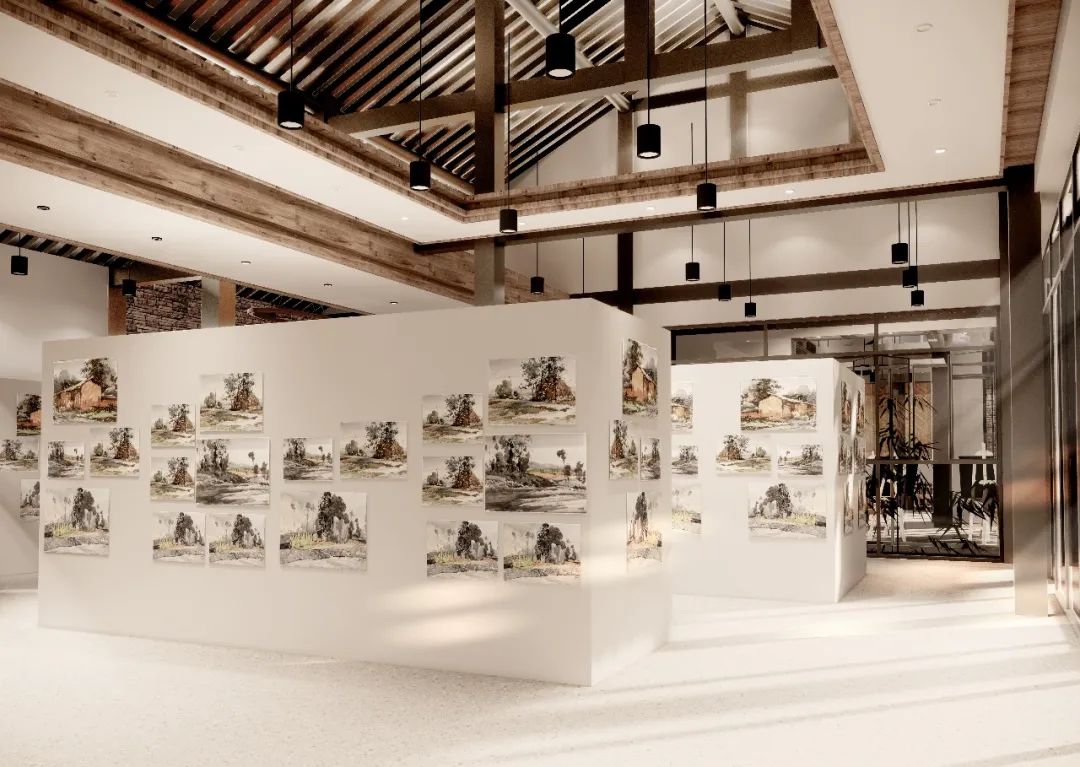

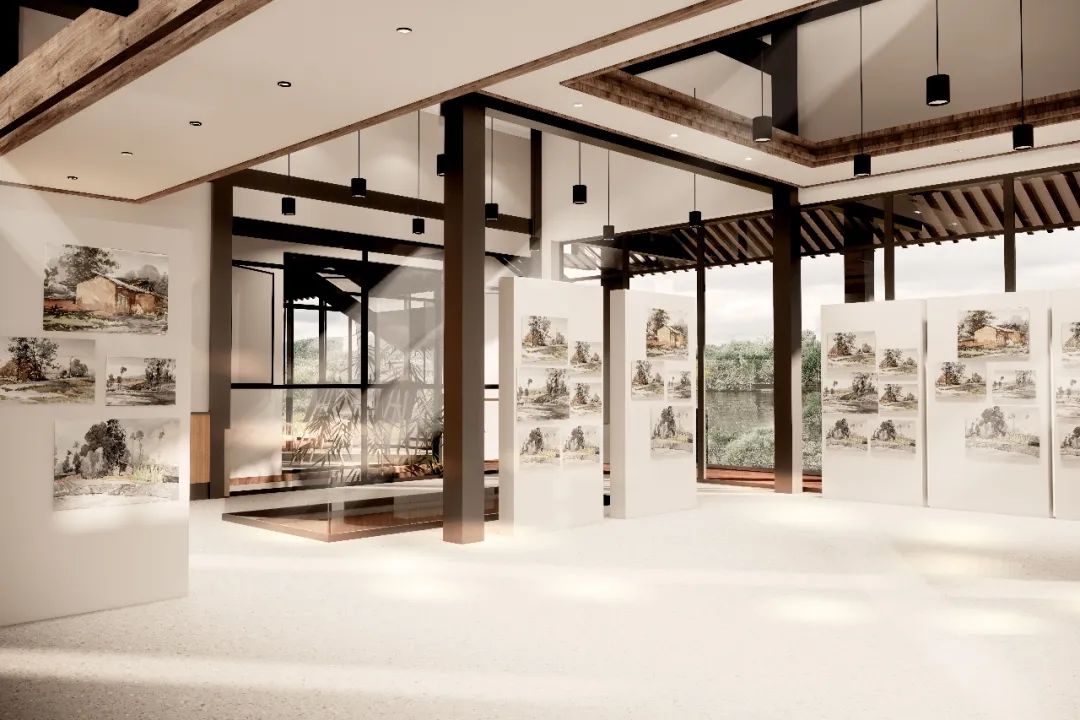

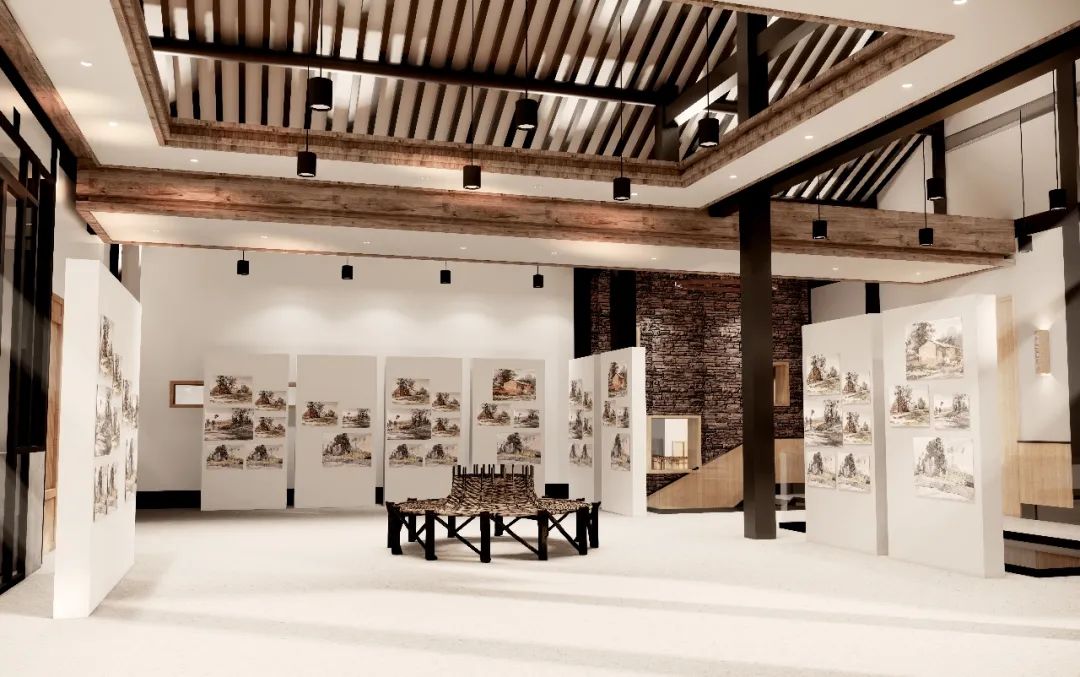

在接待中心的交流展示空间设计中，整个交流展示空间在保留川西民居建筑结构形态的情况下，做了局部吊顶，露出一点点记忆，可以促使传统建筑结构与空间使用者的“对话”。在二楼的室内楼梯旁做了挑空的处理，使一楼休息区的使用者能够透过二楼的挑空看到传统的坡屋顶结构，不仅丰富了空间层次感，也增加了室内空间的互动性，为广大高校师生和绘画爱好者营造赋有西阁村地域文化的学习生活环境。

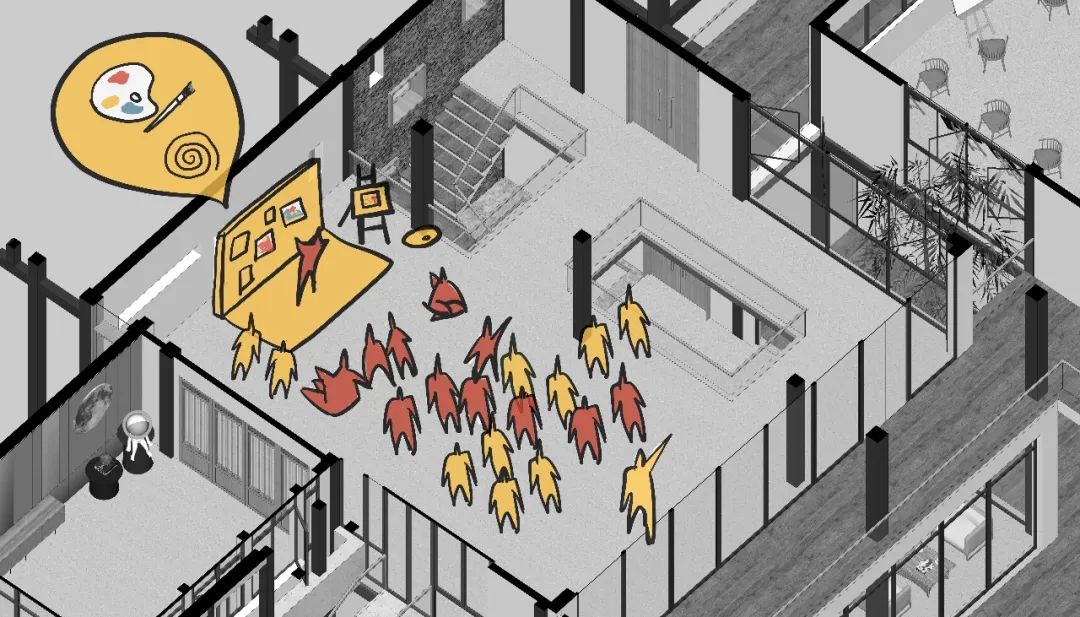

-上课与集会的空间模式

-交通纵向的交流模式

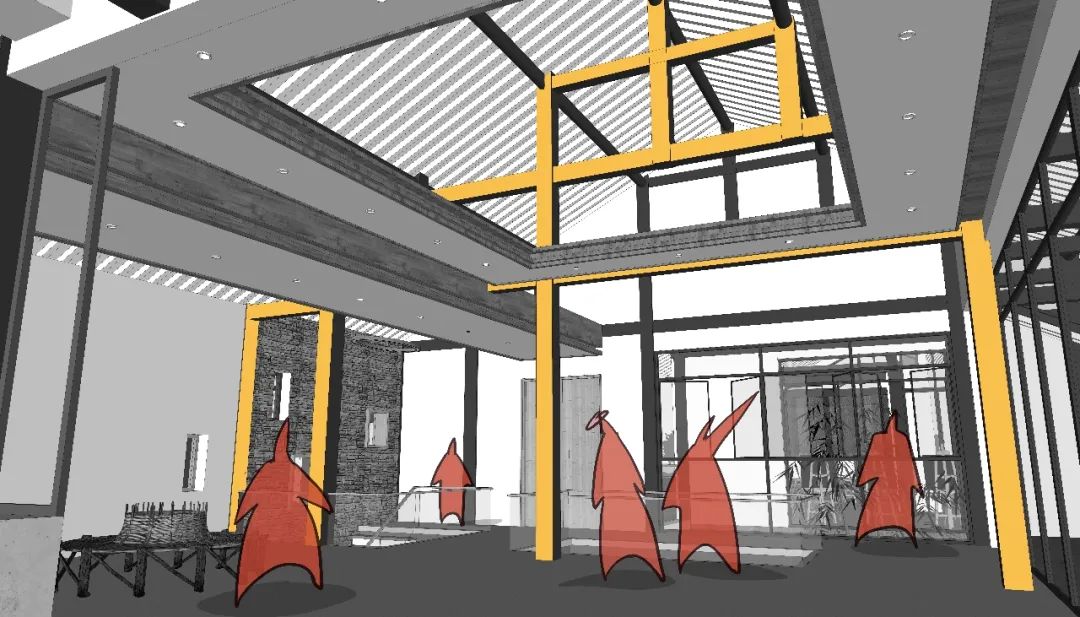

-穿斗式建筑结构与空间“对话”的模式

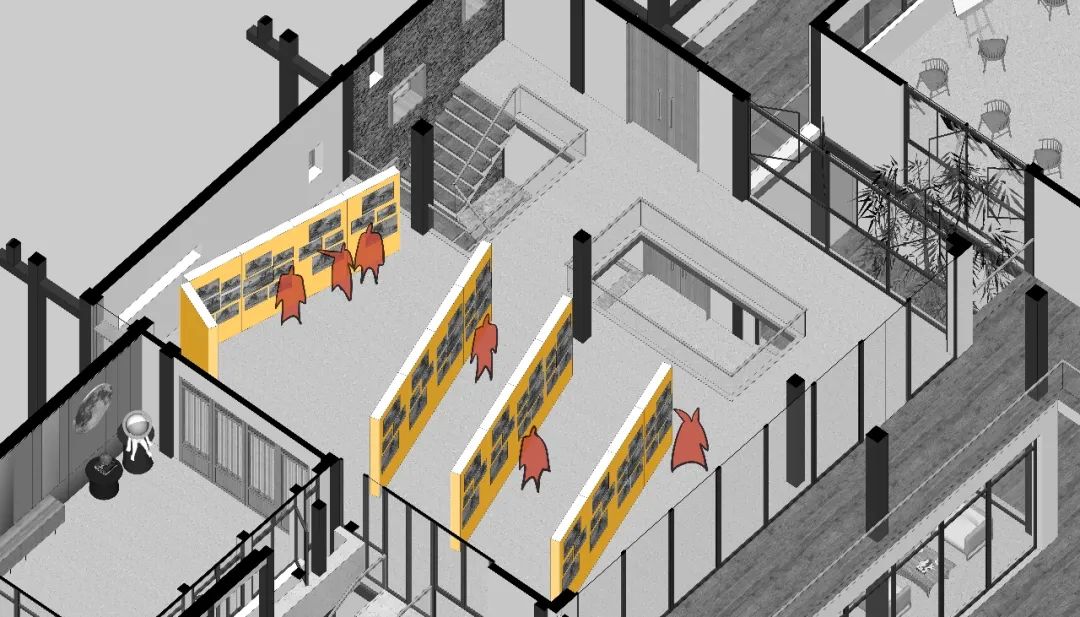

-展览的空间模式一

-展览的空间模式二

-展览的空间模式三

会议室节点效果图

/Renderings of meeting room

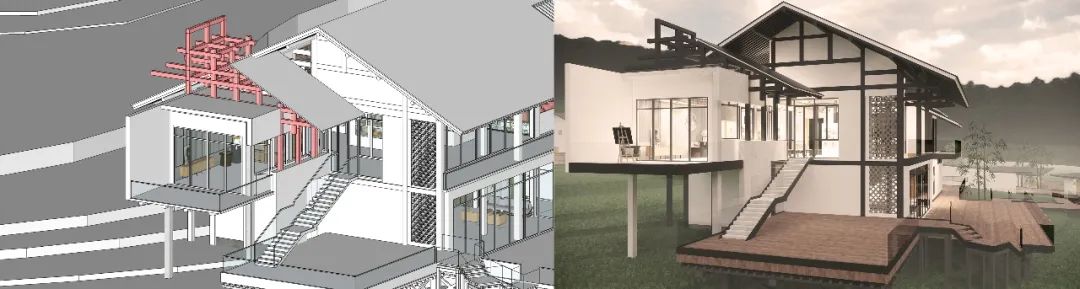

会议室设置于写生作品交流展示空间的左侧，会议室总面积52㎡，其室内面积30㎡，该建筑空间也是整栋建筑中唯一一处架空的空间，在会议室的屋顶设计中，打破了传统对称式的坡屋顶，加入了现代建筑简洁的特征，重新衍生出新的构架，将结构暴露出来，使之在环境中产生了虚实的变化，屋顶和结构的分离，使结构从室内外看都起到了展示的作用。会议室的室内空间也同样做了局部吊顶，以便更好的展示西阁村传统建筑的建筑结构。

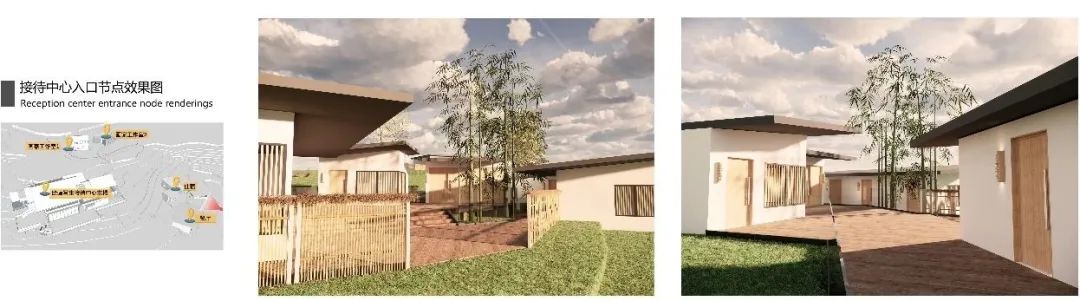

接待中心入口节点效果图

/Renderings of reception center

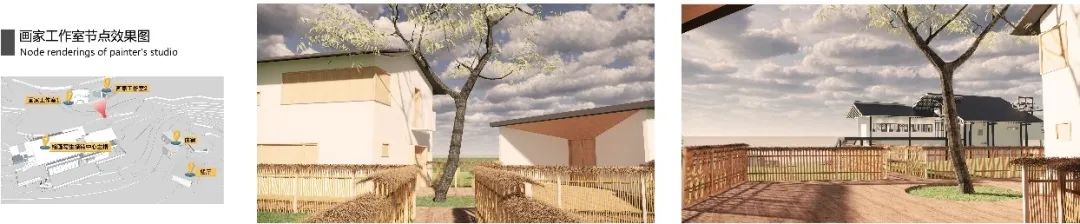

画家工作室节点效果图

/Rendering of studio

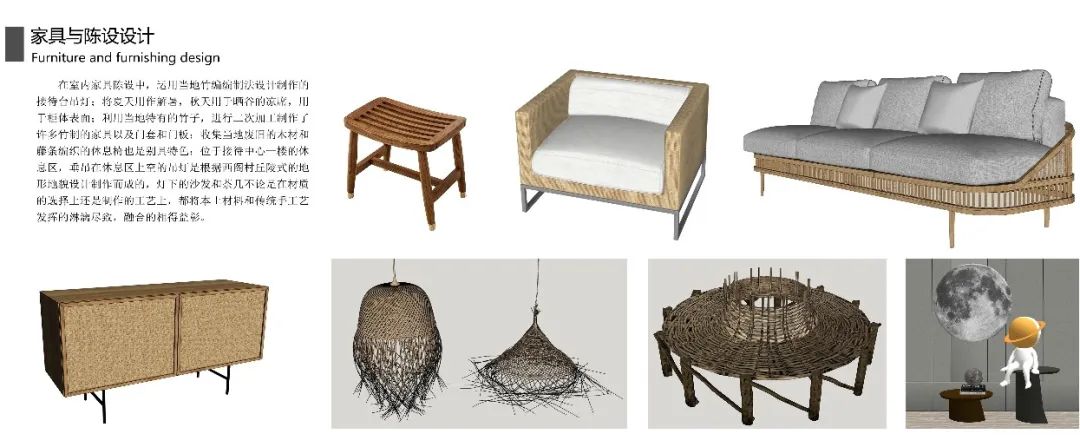

-家具与陈设设计

在室内家具陈设中，运用当地竹编编制法设计制作的接待台吊灯；将夏天用作解暑，秋天用于晒谷的凉席，用于柜体表面；利用当地特有的竹子，进行二次加工制作了许多竹制的家具以及门套和门板；收集当地废旧的木材和藤条编织的休息椅也是别具特色；位于接待中心一楼的休息区，垂吊在休息区上空的吊灯是根据西阁村丘陵式的地形地貌设计制作而成的，灯下的沙发和茶几不论是在材质的选择上还是制作的工艺上，都将本土材料和传统手工艺发挥的淋漓尽致，融合的相得益彰。

-

设计者 /Designer

文亚兰

/Wen Yalan

四川音乐学院

2020届室内设计研究生毕业生

-

On-line 毕业展

THE POSTGRATUATION

EXHIBITION OF DESIGN

四川音乐学院-美术学院环境艺术设计系室内设计

2020届研究生-优秀毕业设计展

王雪

/ 聂雨婷 / 李小宁 /

文亚兰

/ 赵鹏
