珍妮·甘的高层建筑立面设计 | 功能与个性的完美融合

Studio Gang，由美国建筑师珍妮·甘（Jeanne Gang）创建，以大胆且功能性强的可持续设计闻名。作为麦克阿瑟奖得主、2017年路易·康纪念奖得主、

Architectural Review

评选出的2016年度女建筑师，甘的代表作包括密歇根卡拉马祖大学的Arcus社会正义领导中心，芝加哥地标“82层水之塔”（Aqua Tower），芝加哥克莱克公园船屋等。在其事务所设计的一系列高层建筑中，基于对环境和人的需求的考虑，建筑立面表现出独特的个性。

△

珍妮·甘

在高层建筑的立面设计愈趋“争奇斗艳”的今日，

立面如何呈现建筑与光线的关系，如何提供人际交流的空间，如何与场所发生关联并优化建筑

功能？

下为8个Studio Gang已建成或建设中的高层建筑，一起来看它们的立面处理与设计理念。

△ 高层建筑立面

雕刻光影

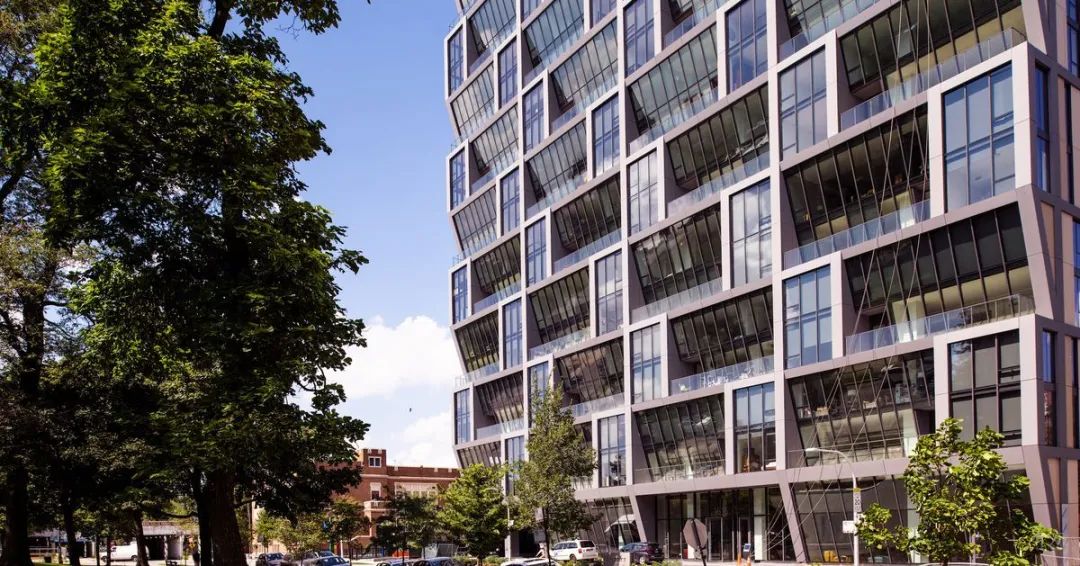

Solistice on the Park

美国芝加哥，2018

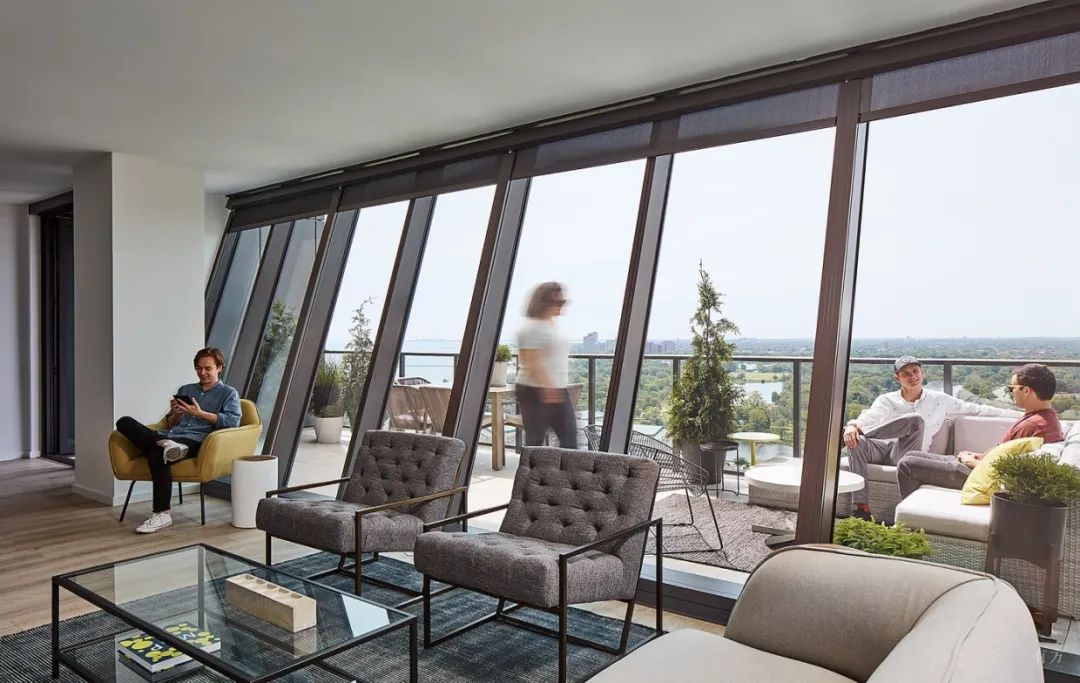

△ Solstice on the Park ©Tom Harris

项目位于芝加哥海德公园附近，是一个26层的住宅塔楼，其中包括250套住宅和一个绿色屋顶。在这里，能将南部杰克逊公园和北部芝加哥天际线尽收眼底。

设计的重点在于将建筑与光照角度相呼应，这也是该事务所首批在建筑设计上探索太阳能雕刻（solar carving）的项目之一。玻璃立面根据芝加哥地区最佳的日照角度而设计，使建筑在夏季能尽可能地减少光和热的吸收，以减少空调的使用。而在冬季，也能最大限度地利用阳光进行被动式太阳能暖化。

△ Solstice on the Park ©Curbed Chicago

△ Solstice on the Park ©Tom Harris

△

光照分析，入射角度在夏季为72度，冬季为42度 ©Studio Gang Architects

40 Tenth Ave

美国纽约，2019

△ 40 Tenth Ave ©Tom Harris

该项目毗邻纽约高线公园，位于第十大道40号，以其独特的造型塑造建筑立面与太阳光入射角度之间的几何关系，并进一步体现该事务所的“太阳能雕刻”策略。建筑的立面呈多面体的宝石状，塑造了城市独特的天际线，也使建筑充满新鲜空气和自然光。

立面采用低反射率的高性能玻璃幕墙。幕墙单元由一个向下倾斜的中心菱形面板组成，四周由四个垂直于平板的三角形块组成，以实现标准化的堆叠连接。这样的幕墙不仅阻挡了阳光和热量，还提供了角落的工作空间。

△

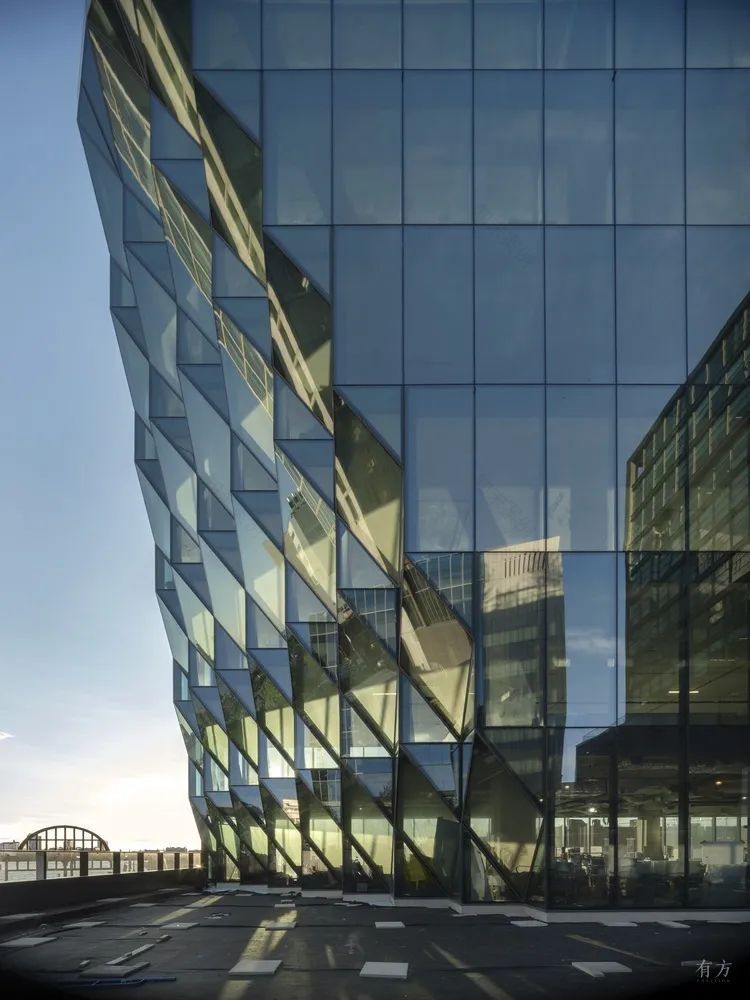

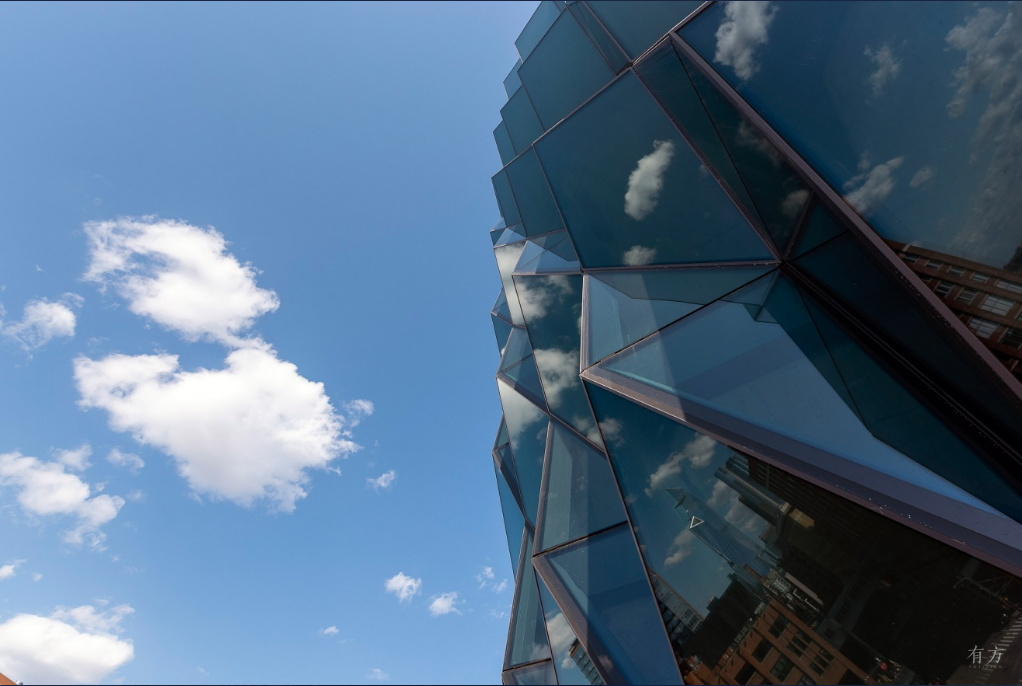

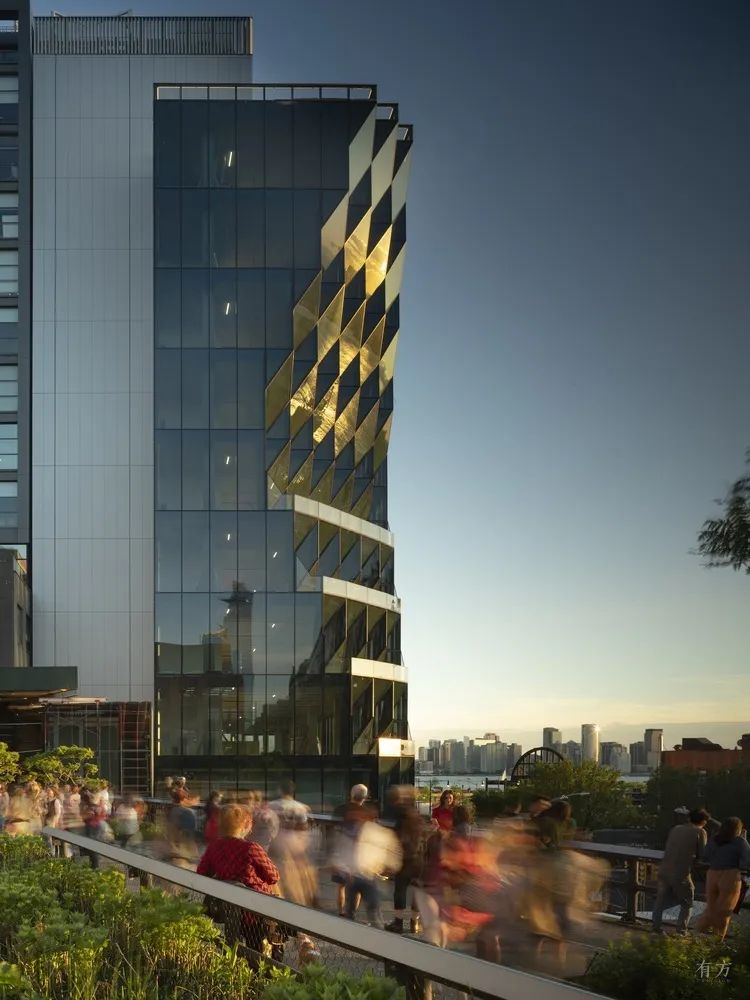

40 Tenth Ave ©Nic Lehoux

△ 40 Tenth Ave ©Timothy Schenck

△

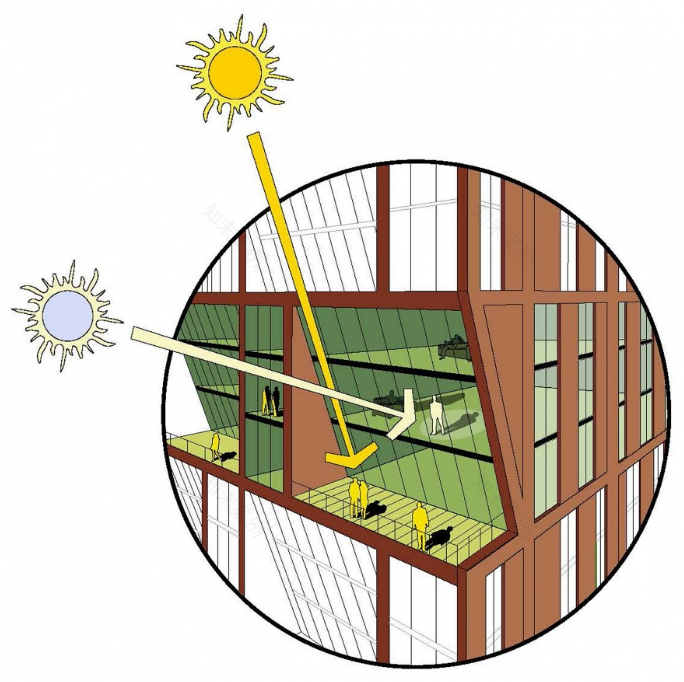

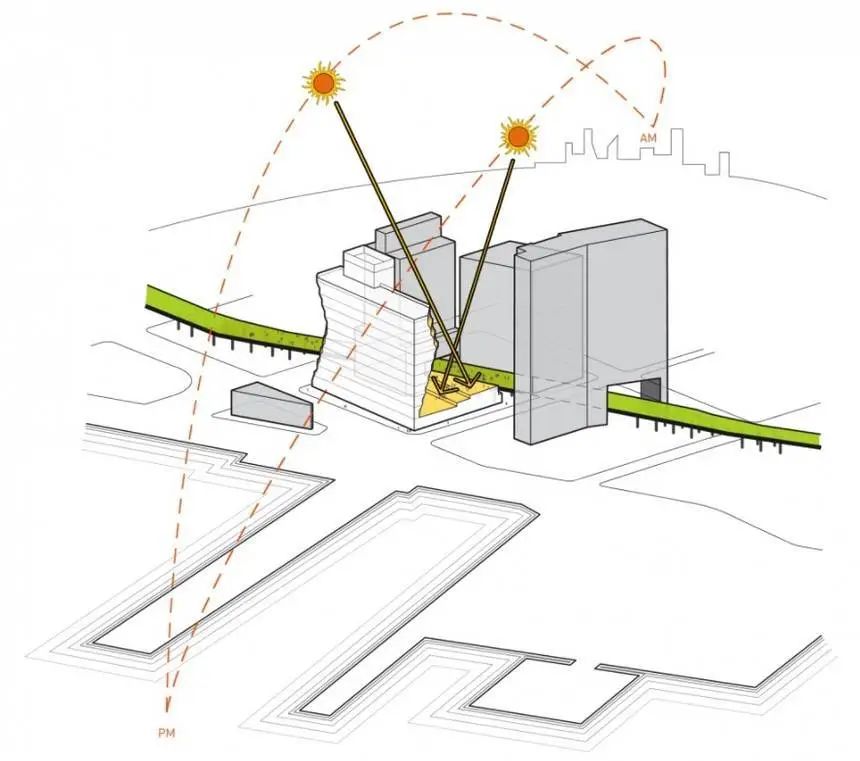

光照分析  ©Studio Gang Architects

社群营造

Aqua Tower

美国芝加哥，2010

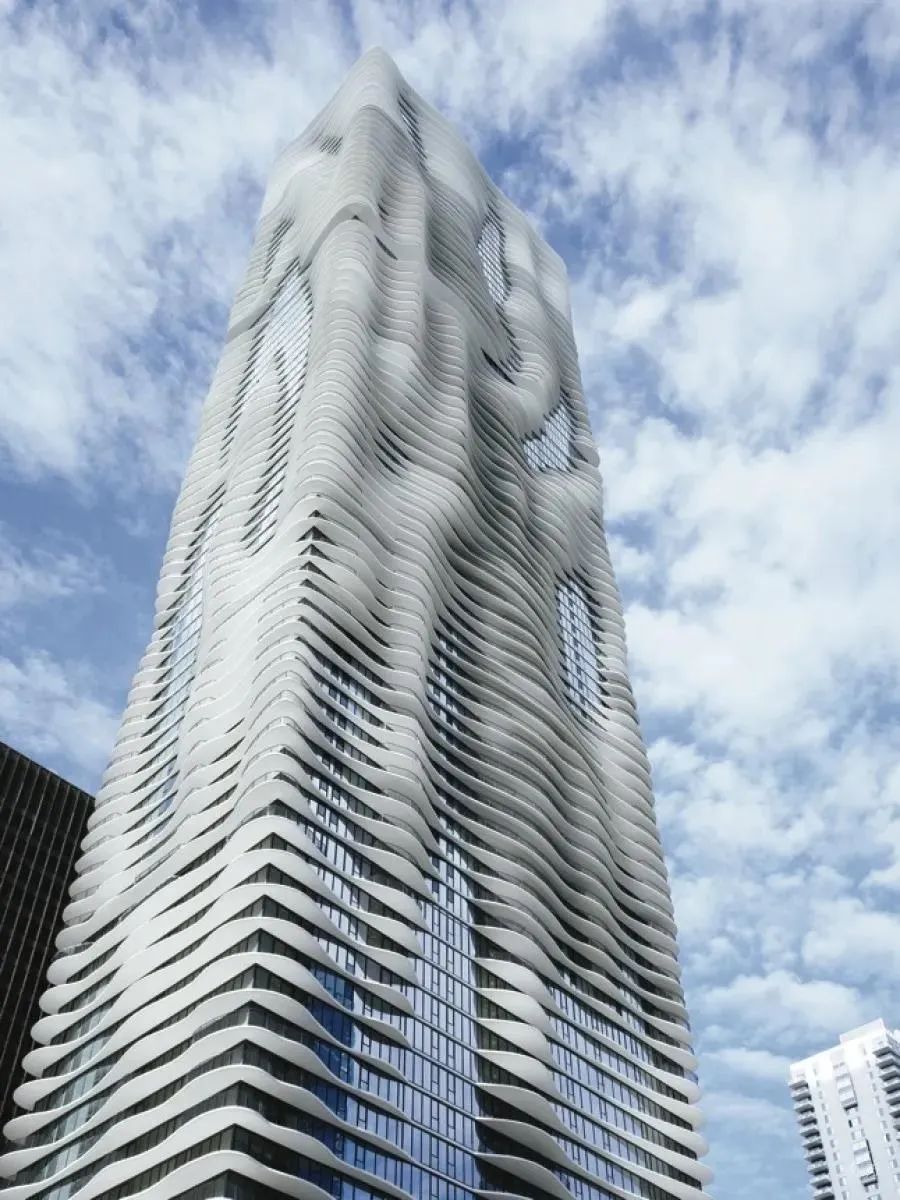

△ Aqua Tower ©Steve Hall / Hedrich Blessing

Aqua Tower有82层，高达876英尺（约合267米），集酒店、办公室、公寓和停车场于一体，为人与城市之间的联系提供了便利。它是芝加哥建筑中有着最大的绿色屋顶的建筑之一，也是为数不多的在立面上营造社区氛围的高层建筑之一。

在层数不高的地方，人与周边环境很自然地发生关联。而该项目设计的核心则在于利用建筑立面的塑造，来重新诠释在高层建筑里人和周边环境的联系。借鉴了地形的特点，设计巧妙地塑造每一层楼板的形状，使建筑立面形成类似山丘、山谷和水池组成的垂直景观。这样也能提供给人们舒适的户外阳台，邻里之间可以产生更多互动。

△

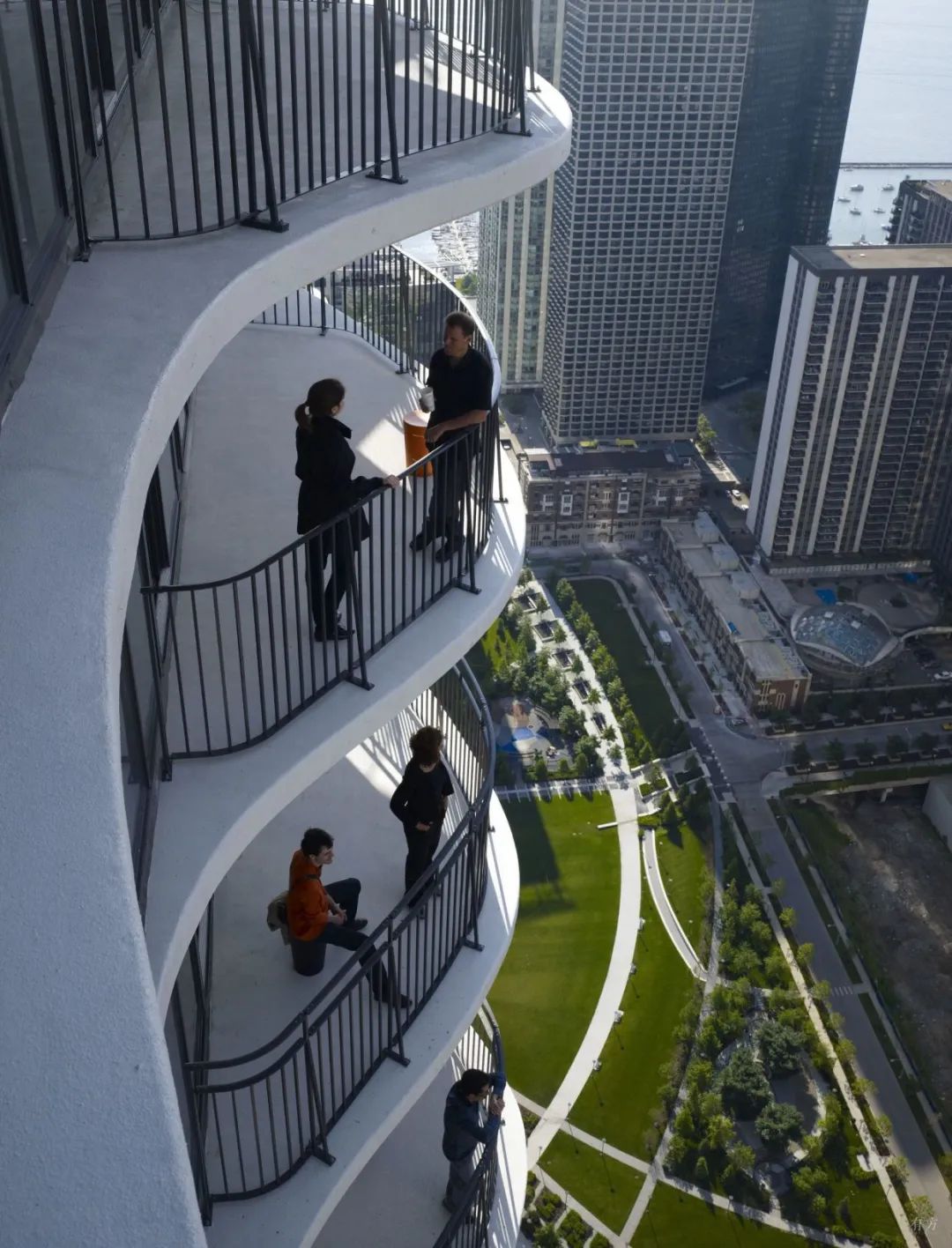

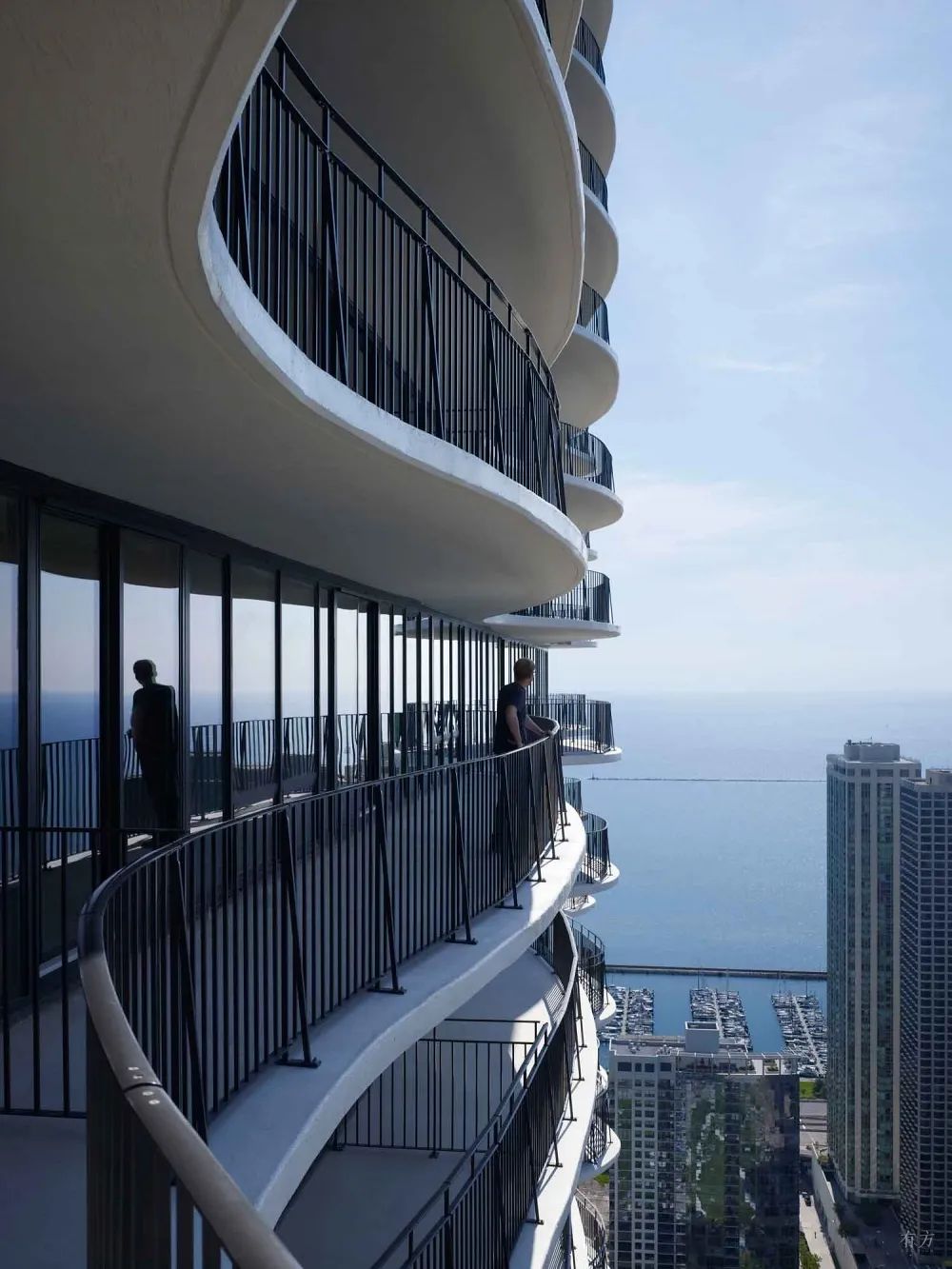

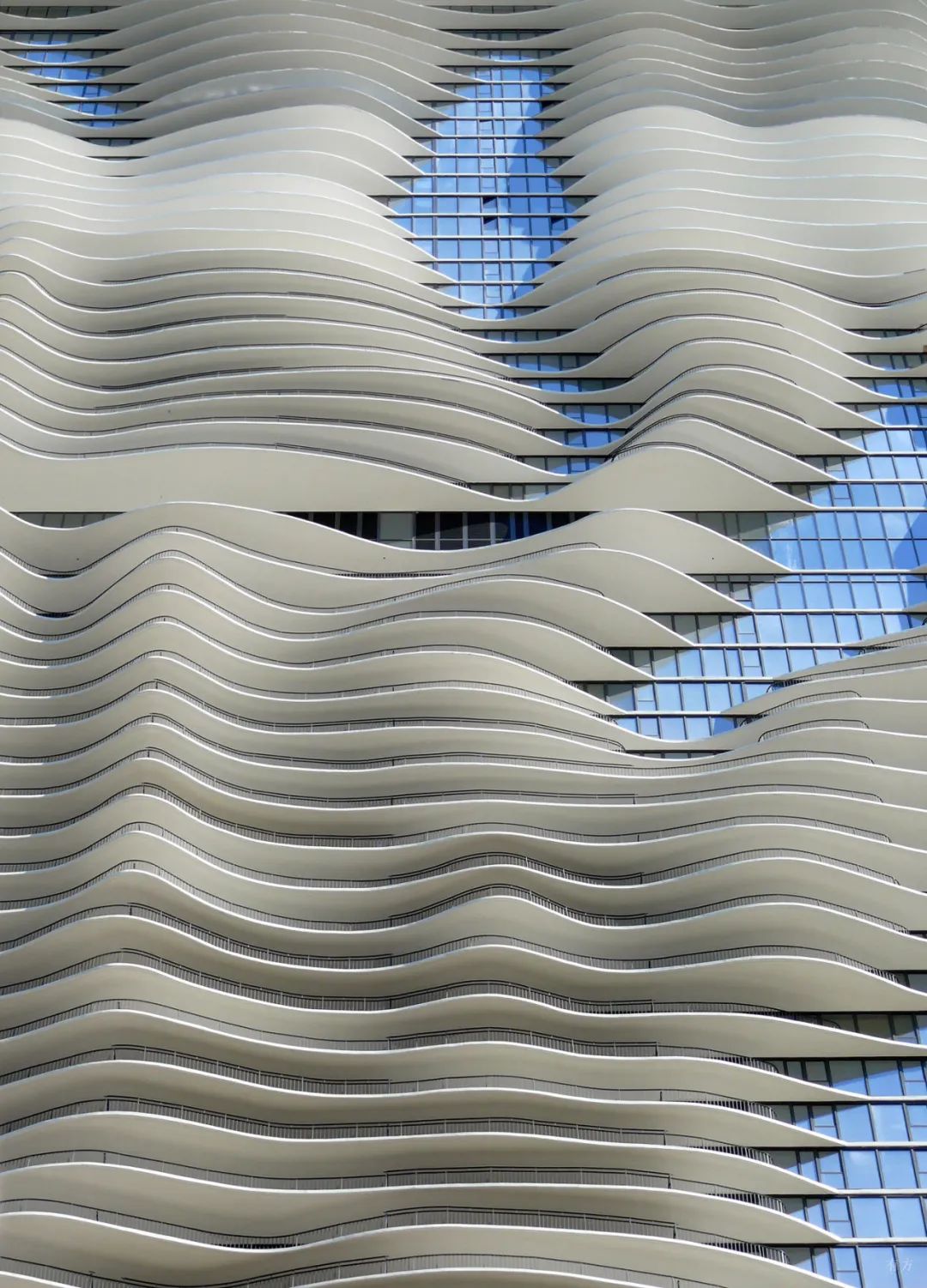

Aqua Tower ©Steve Hall / Hedrich Blessing

△

Aqua Tower ©Butler V. Adams

△

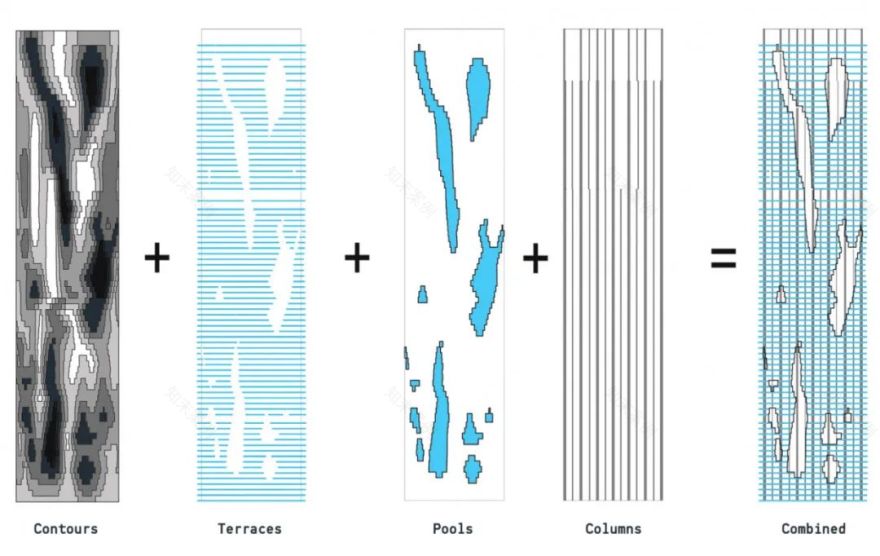

立面生成 ©Studio Gang Architects

City Hyde Park

美国芝加哥，2016

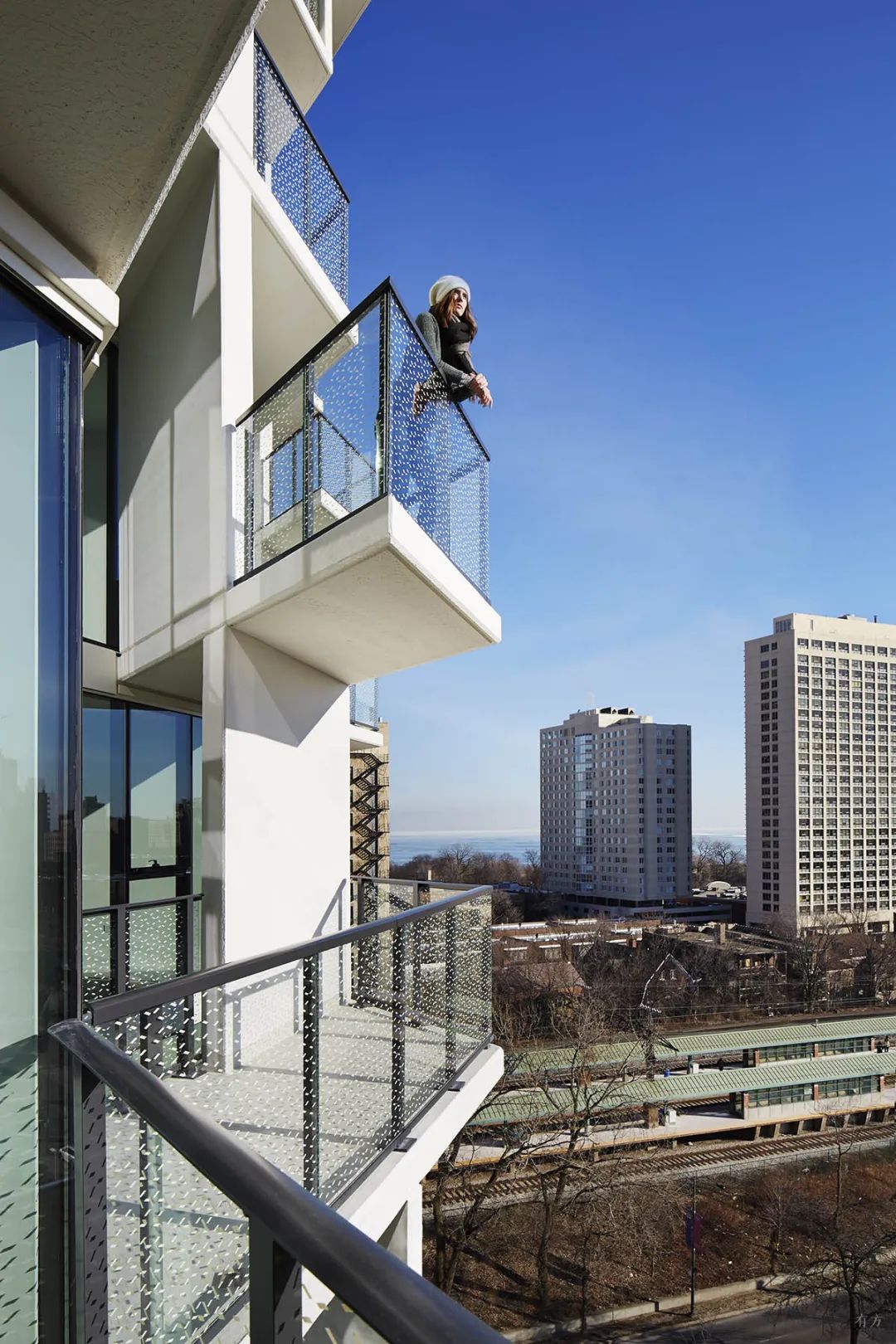

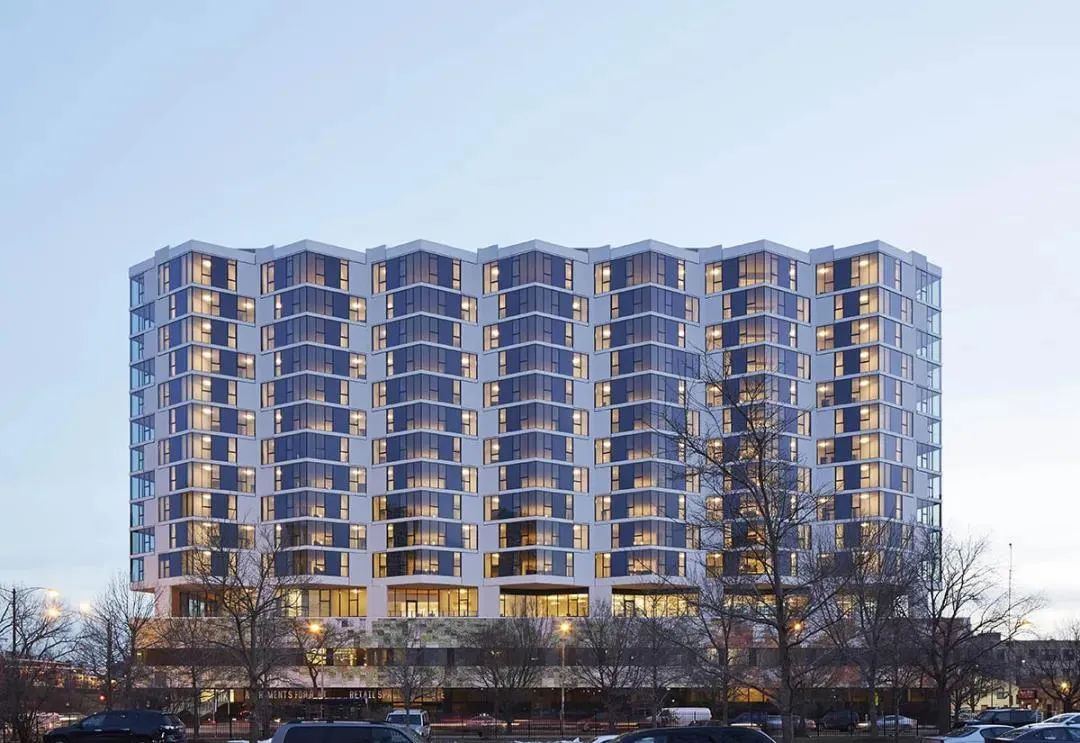

△ City Hyde Park ©Steve Hall / Hedrich Blessing

City Hyde Park位于密歇根湖附近一个繁忙的商业十字路口，毗邻一个通勤铁路站。在街道层面，宽阔的街道以及建筑的零售店和大堂创造了一个动态的、步行友好的环境，加强了社区的联系。该项目重新诠释了城市公寓大楼的定义，为居住、娱乐和休闲带来了新的选择。

该项目的立面设计强调了它的结构，一排富有变化的、堆叠的混凝土楼板形成了阳台，为居民提供了多种机会进行社交、户外活动，并与周围环境发生联系。支撑建筑阳台的结构充当“茎”，将重力载荷带到地面，各个平台从“茎”以叶序模式延伸，使阳台相互错开，以鼓励邻里之间的交流。

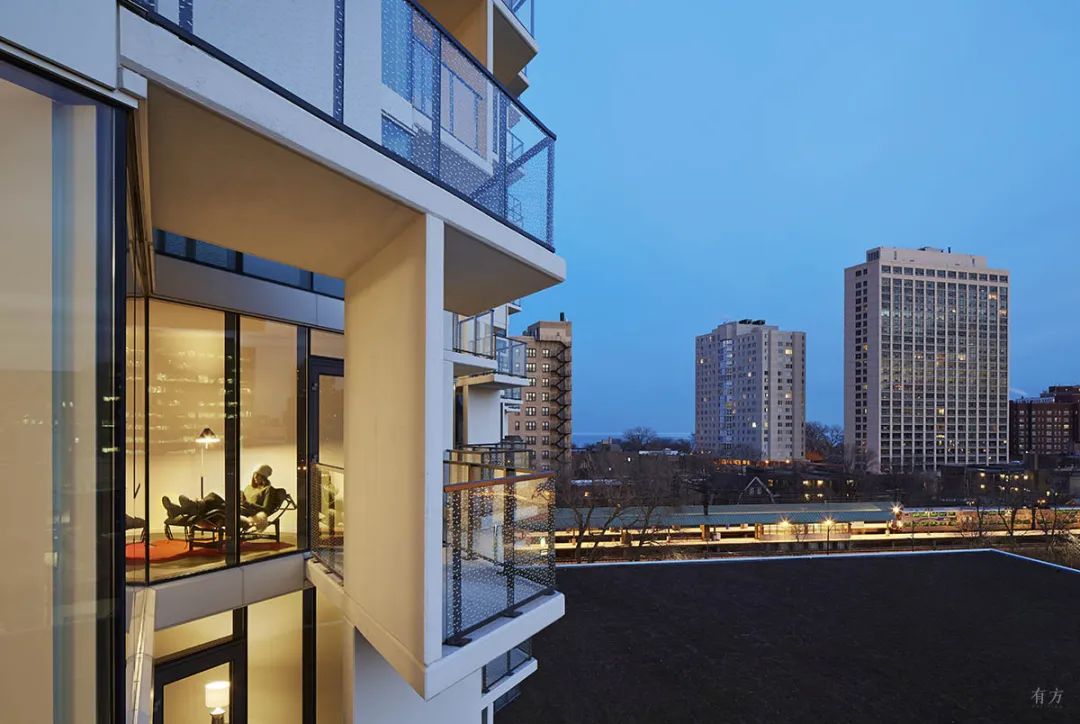

△ City Hyde Park ©Steve Hall / Hedrich Blessing

△

阳台结构 ©Studio Gang Architects

场所联系

Q Residences

荷兰阿姆斯特丹，建设中

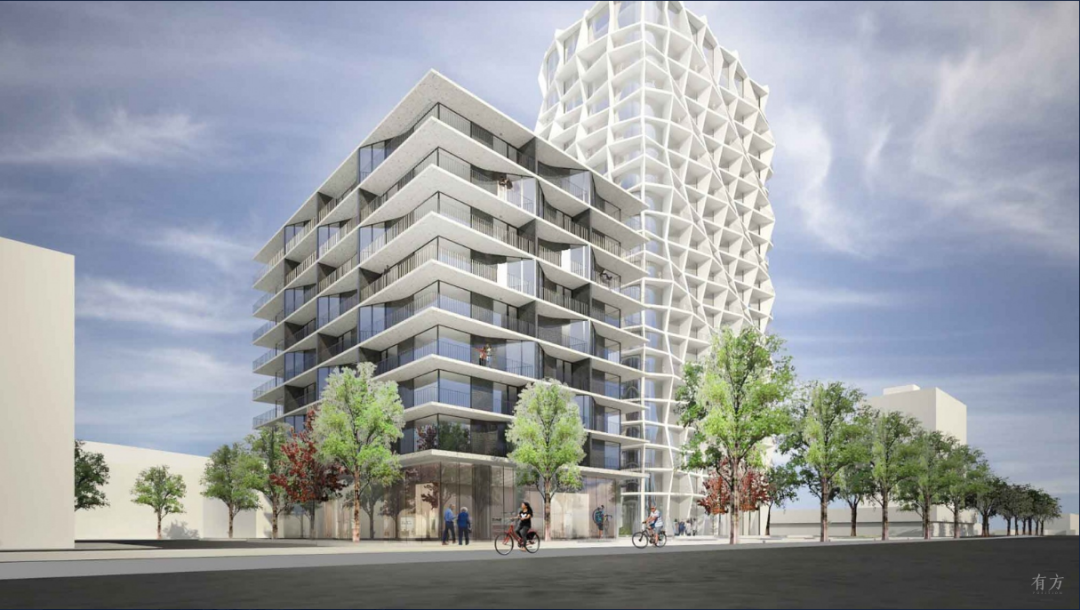

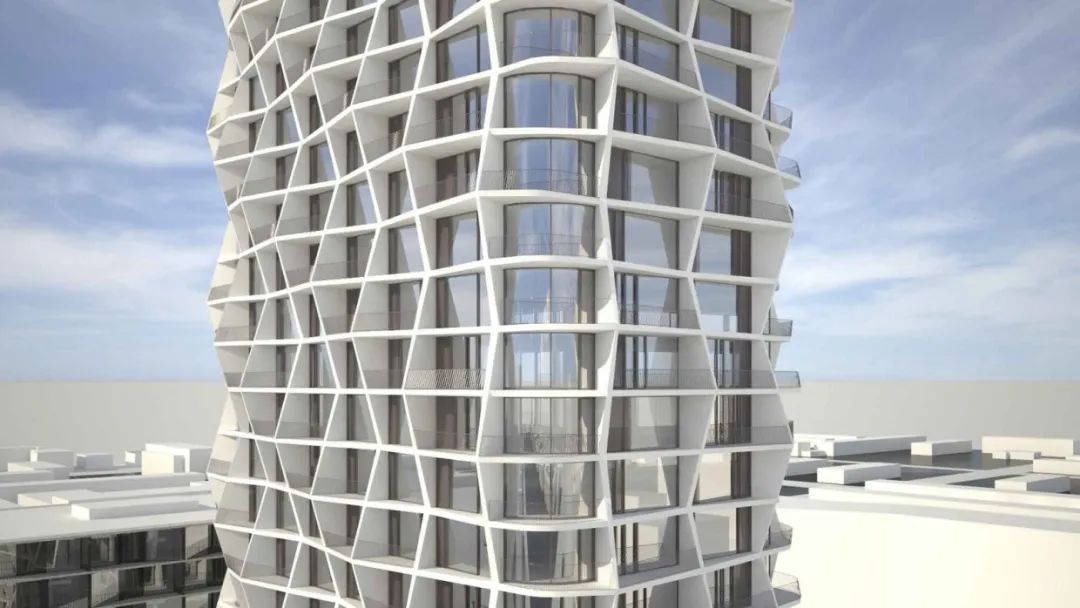

△ Q Residences效果图 ©Studio Gang Architects

该项目周边有城市公园以及建设于上世纪50年代的社区。它引入了一个高层建筑和一个中层建筑，为这个不断发展的城市增加了250套住宅。这两座建筑为社区提供了零售、餐饮和公共设施，并与周边公共广场连接，加强了社区之间的联系，在解决城市对住房的迫切需求的同时，创建了一个多功能社区。

建筑立面的设计均借鉴了周围社区建筑的标准立面网格，通过改变其几何形状来改善居住的体验。在立面处理上削弱建筑拐角处的直线性，使视野得到扩展，加强了整个建筑的视觉联系以及与城市之间的联系。同时还通过屋顶绿植、光伏板、蓄热板、节能围护结构等来提高建筑的环保性能。

△

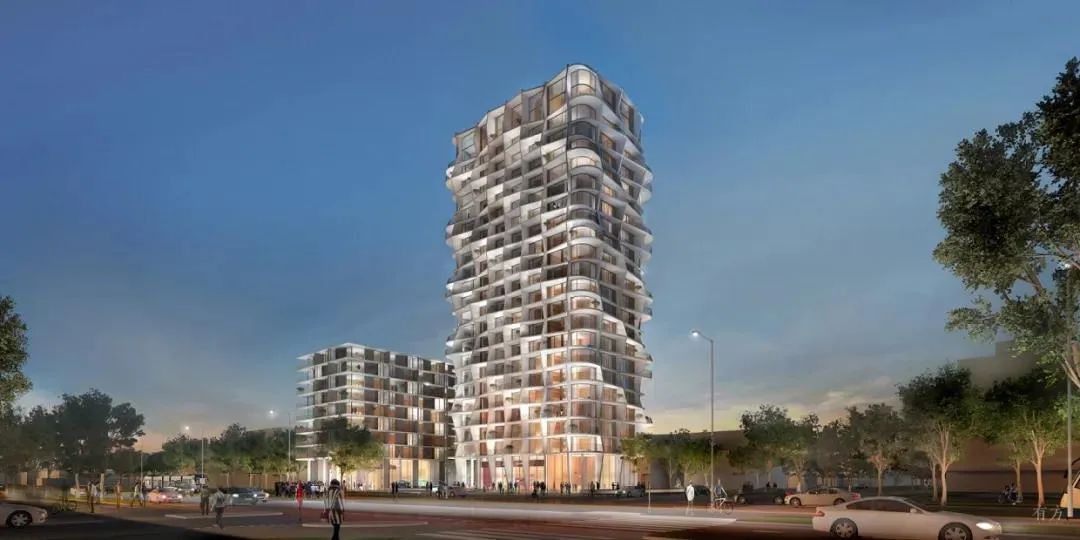

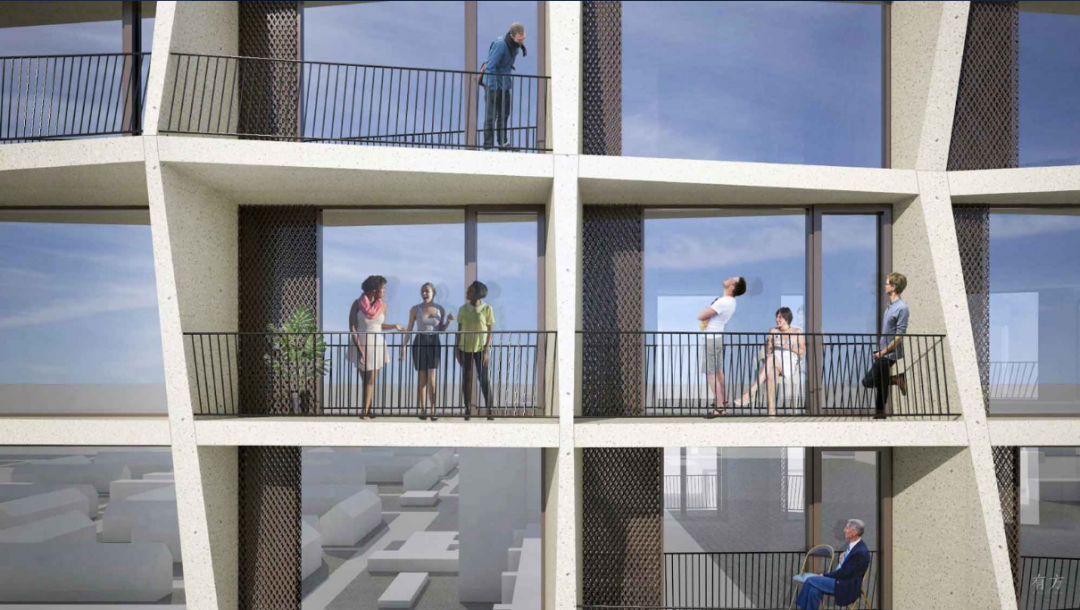

Q Residences效果图 ©Studio Gang Architects

△

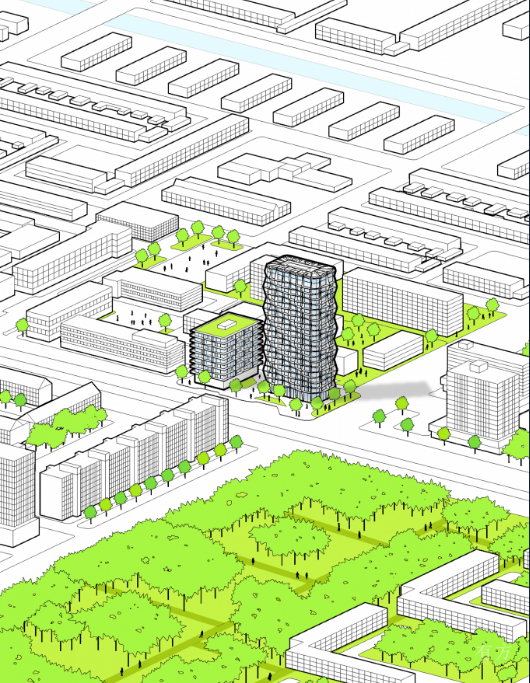

建筑与周边轴测图 ©Studio Gang Architects

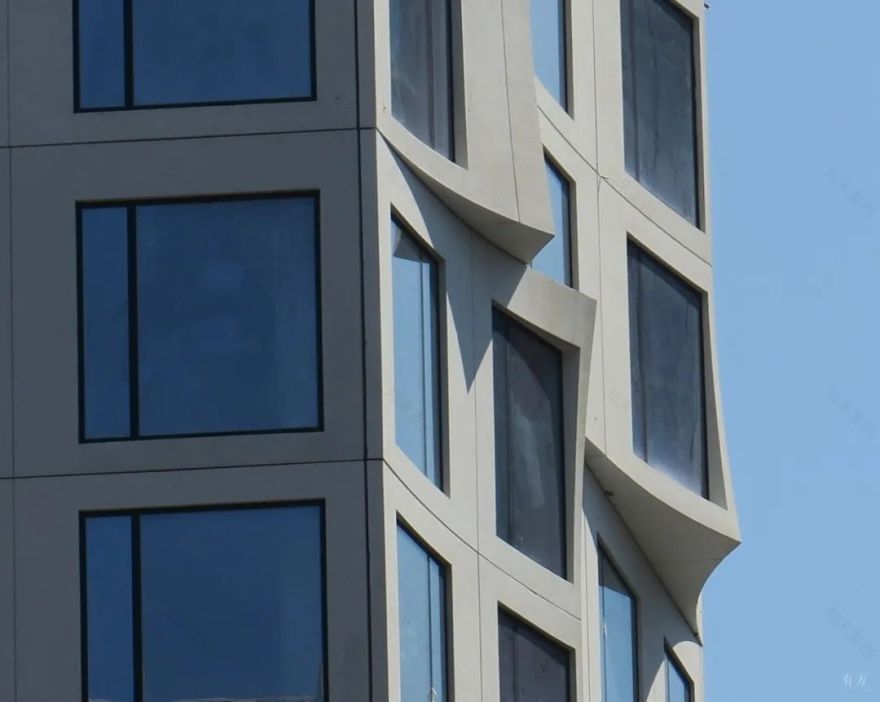

MIRA

美国旧金山，建设中

△ MIRA ©Jason O'Rear

MIRA是旧金山市中心的一个城市住宅开发项目，该设计回应了旧金山对密集住宅的需求，并提供了一种可持续发展的模式，同时重新诠释了城市传统建筑的风貌。建筑师通过对旧金山早期房屋的常见特征凸窗在高层建筑的背景下重新设计，扩展了内部的可居住空间，提供给每个居住单元从不同角度观察城市的平台。同时也提供给住户充足的自然光和新鲜的空气，以及近180度的宽阔视野。

幕墙系统的设计允许这些平台从建筑内部连接到一个结构楼板上，减少了现场对塔吊的需求，以及施工期间的能源消耗和对社区的影响。幕墙立面是55%不透明的，并不会阻碍住户的视野，加上创新的VRF冷却系统、先进的灰水收集系统、绿色屋顶和高效的固定装置，项目的能源性能达到了高的标准。这是对建筑能源性能和住户居住体验充分考虑下的结果。

△

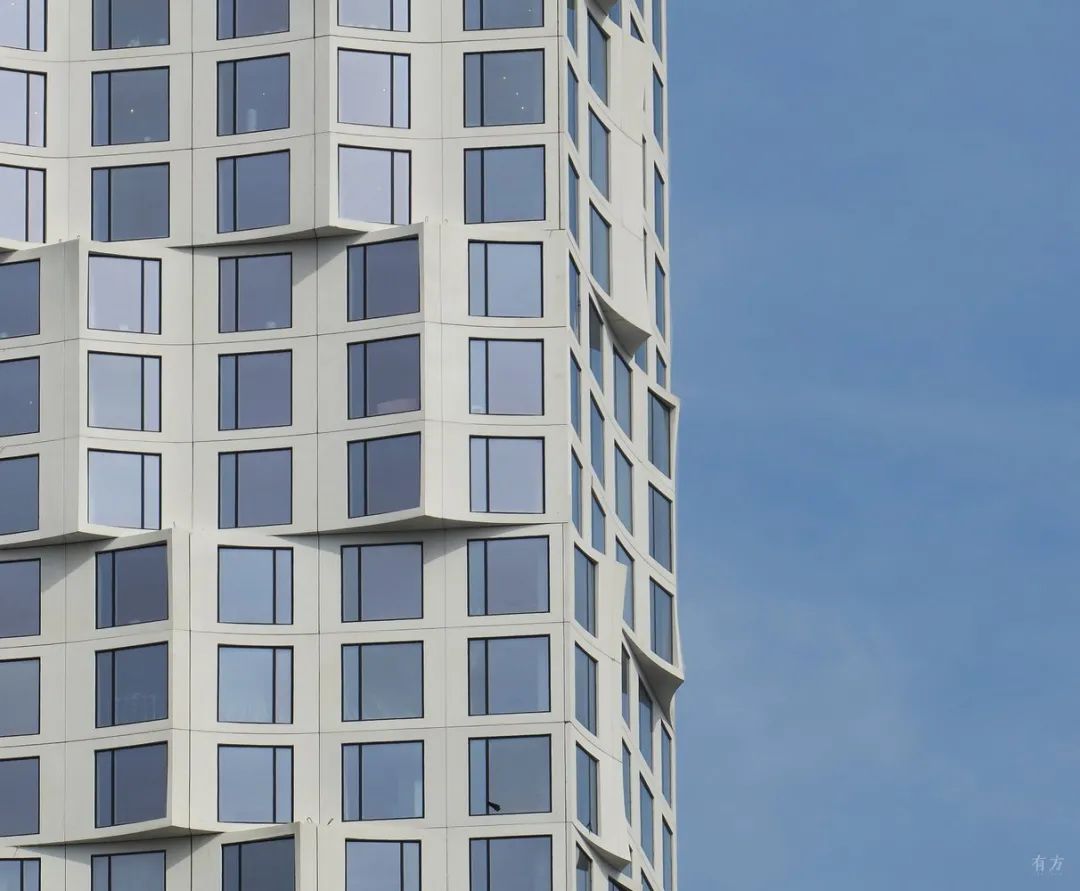

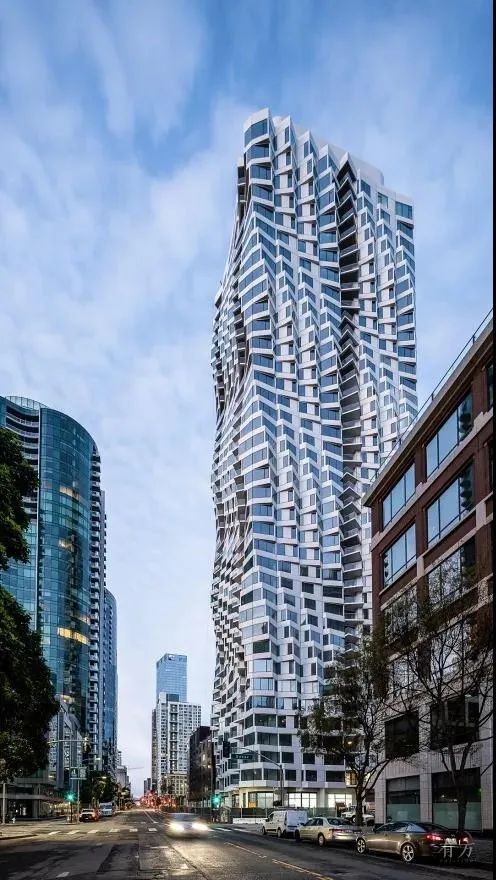

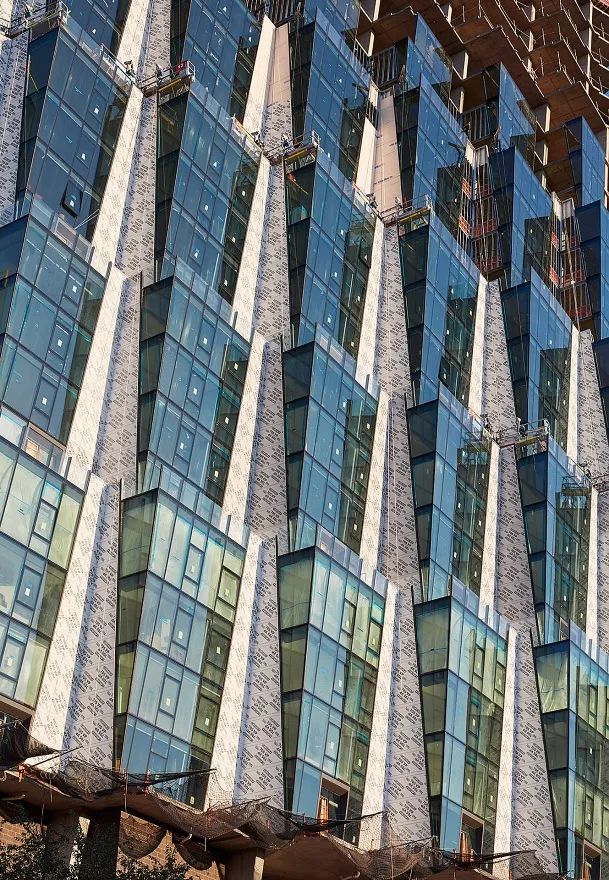

MIRA ©Jason O'Rear

△

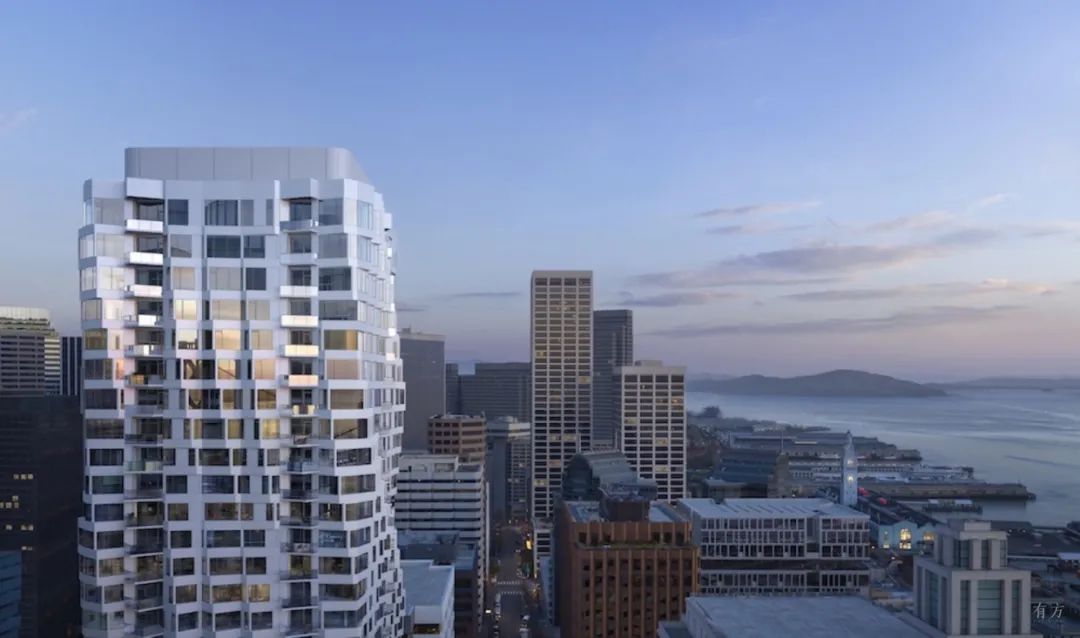

MIRA效果图 ©Studio Gang Architects and Binyan

△

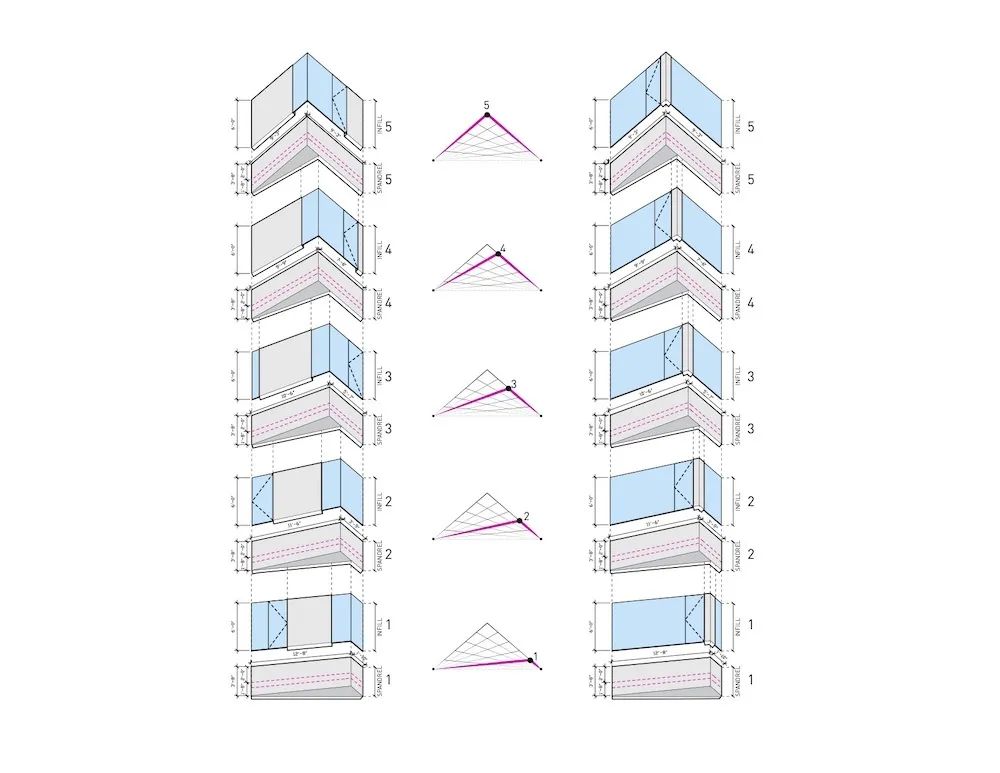

幕墙结构 ©Studio Gang Architects

功能优化

One Hundred

美国圣路易斯，建设中

△ One Hundred效果图 ©Studio Gang Architects

该项目位于圣路易斯森林公园附近，超过380英尺（约合115.8米）高，是集零售、公共设施、停车场和公寓于一体的住宅楼项目。设计在面向公园的底层提供了公共活动和零售空间，与加宽的街道一起，加强了人们与公园之间的联系。

设计重点在于将人们与周围的景观联系起来。建筑平面呈叶子的形状，以层叠的形式组合起来，使建筑立面呈现出一定的倾斜角度。这样不仅能为每个居住单元提供宽敞的户外空间、全景的视野和更多的自然光，还能在必要时自遮阳，为自然地交叉通风提供了机会。

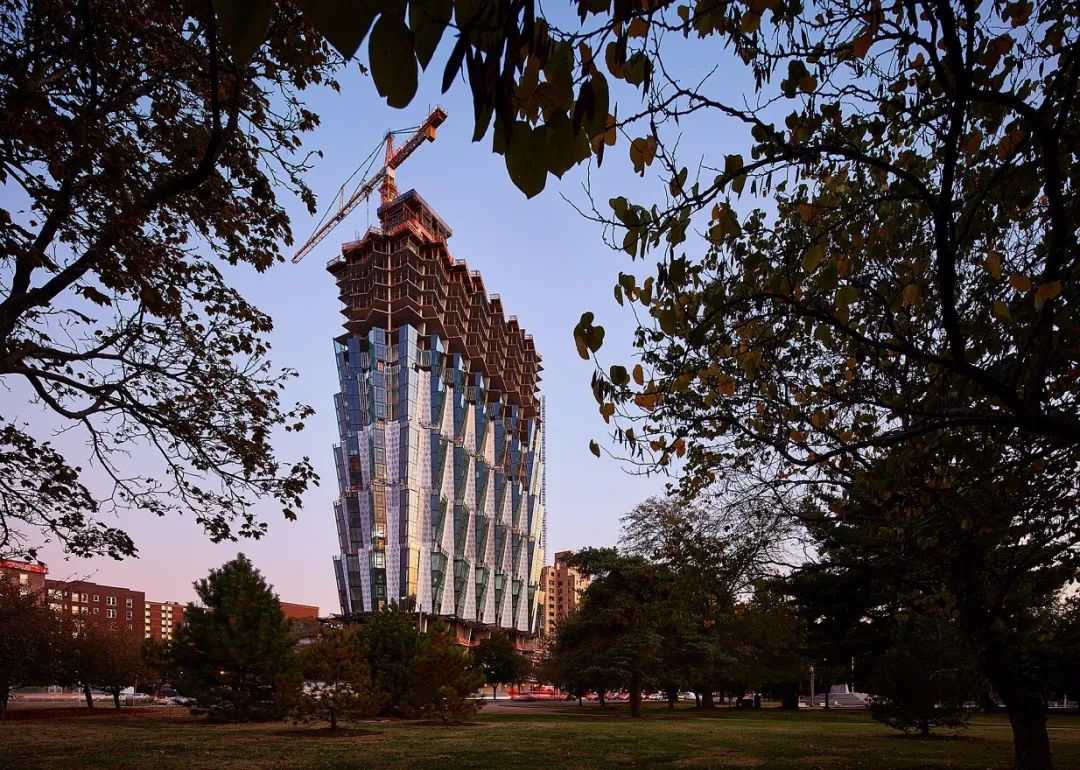

△ One Hundred ©Studio Gang Architects

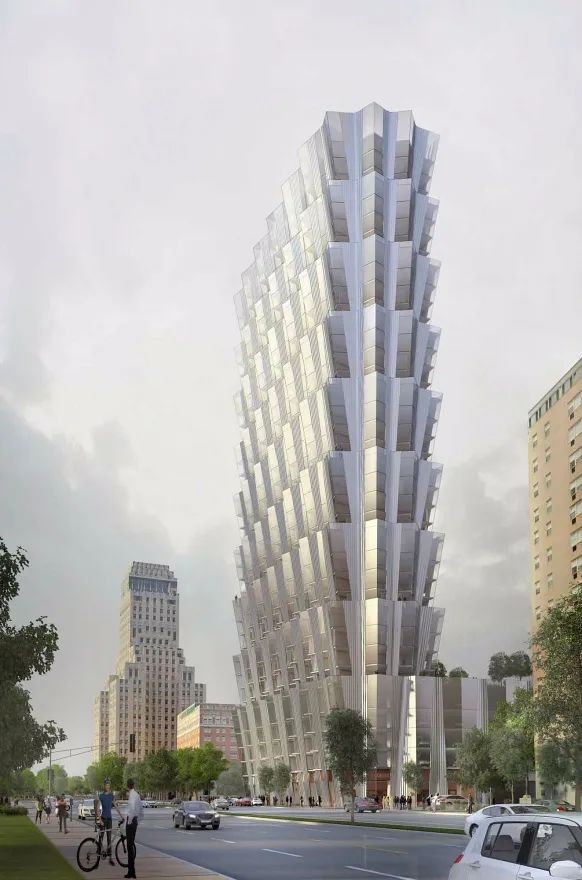

△ One Hundred效果图 ©Studio Gang Architects

△

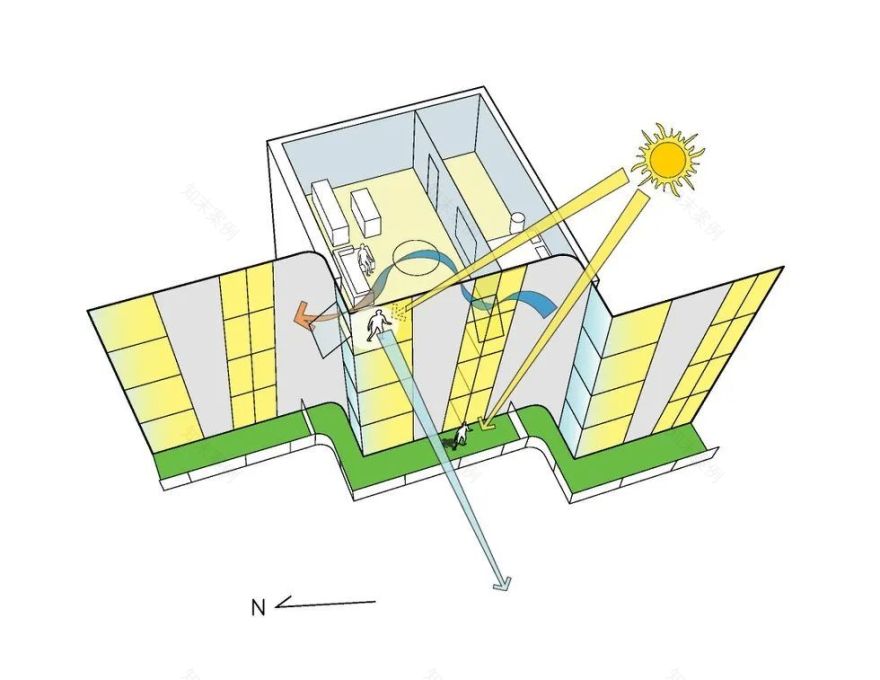

单元立面分析图 ©Studio Gang Architects

11 Hoyt

美国布鲁克林，建设中

△ 11 Hoyt ©Tom H

arris

11 Hoyt是一栋公寓大楼，位于布鲁克林人口密集的闹市区。由于居住人口的增多，人们越来

越感觉到缺乏舒适的户外空间。

该项目旨在为自然和社区提供垂直发展的空间，并增加建筑的可持续性，鼓励人与人、与环境之间的互动。

建筑在平面上向外延伸，创造了扩展的生活空间，8英尺高的窗户使住宅内的视野最大化。预制混凝土建造的扇形立面单元，在建筑外观上的变化就像波浪一样流动，提供了建筑雕塑般的立面，塑造出190多个独特的平面，以容纳不同的居住形式。

△

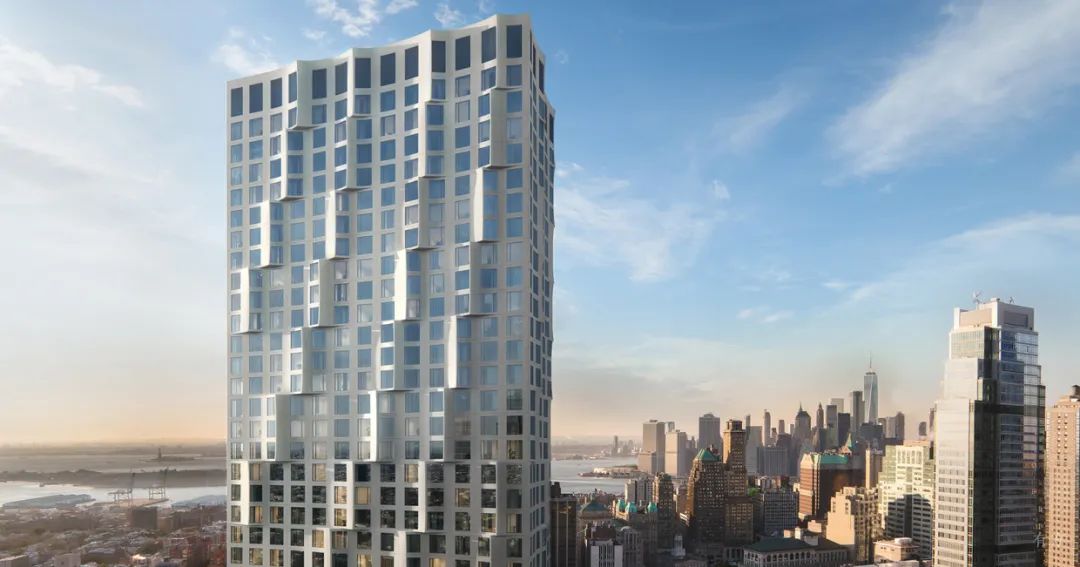

11 Hoyt效果图 ©Binyan

△

11 Hoyt ©Paul Clemence
