志邦玻璃通透柜设计标准

01前言

1.1、概述

铝框+玻璃，作为时下流行的极简风、轻奢风必不可缺的装饰元素，以其细腻光泽的高级质感，时尚饱满的视觉享受，呈现出极具艺术感与氛围感的家居空间。

1.2、产品亮点

1. 透明玻璃让空间“开阔、灵动、不死板”；

2. 铝框的金属质感起到强调作用，更能凸显玻璃下的鞋包、衣物；

3. 柜内氛围灯的渲染下，扑面而来的陈列感，鞋包的观赏性更强。

1.3、产品应用

1. 空间装饰柜如餐客厅隔断柜；

2. 卧室、衣帽间衣柜。

特别说明：禁做门洞内嵌式设计，地板铺好以后安装柜体。

02 产品规范

2.1、下单规范：

1. 下单编码：志邦铝框玻璃柜(JWG00016)

特别说明：此编码包括铝框玻璃柜体、自制木质顶底板、配套铝框玻璃门板、天地铰链和配套的五金功能件；

2. 下单图纸：根据工艺图提供的模块布局进行绘制，结构固定，不可更改；

3. 自制木质顶底板下单：仅限 25mm 厚柜体板花色使用，顶底板为固定尺寸；

2.2、设计尺寸标准：

1. 标准宽度：标准单元柜柜体宽度为 1000mm，组合形式为共侧结构，总宽可以根据需求任意定制；

2. 标准高度：柜体总高 H：300≤H≤2700mm；

3. 标准深度：柜体深度：D:530/580mm；

4. 门板尺寸：固定宽度 500mm，不可更改。门板高度尺寸不限；

03、配置明细

序号

名称


备注

1

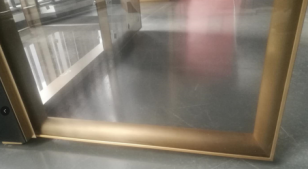

罗马灰色圆框玻璃门

1.含 4mm 灰玻

2.默认含拉手

2

萨郦奇天地铰链

一扇门一付 3 玻璃柜侧框架或中立柱

/

4

玻璃柜门楣

25mm 厚 5 带灯衣通玻璃层板

/

6

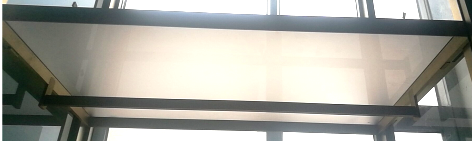

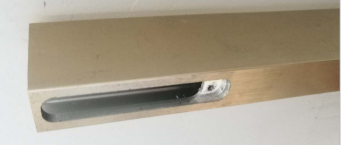

带灯玻璃层板

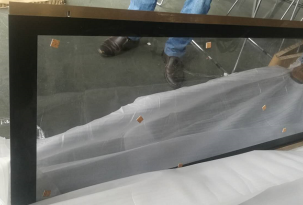

/7 铝框玻璃侧板

/

8

铝框玻璃背板

04标准模块

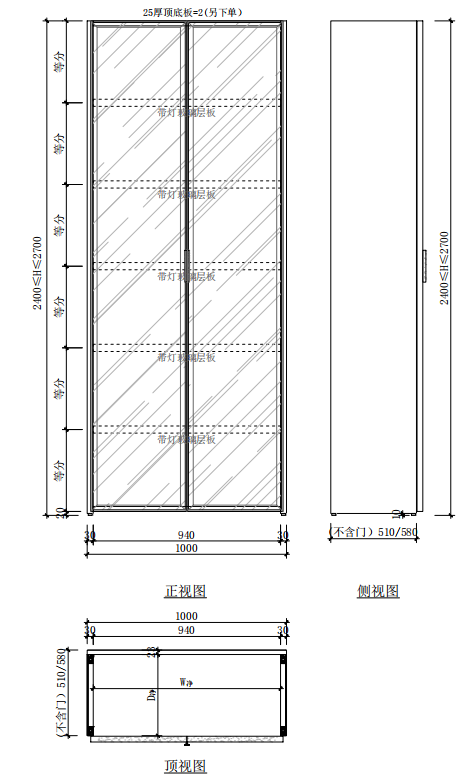

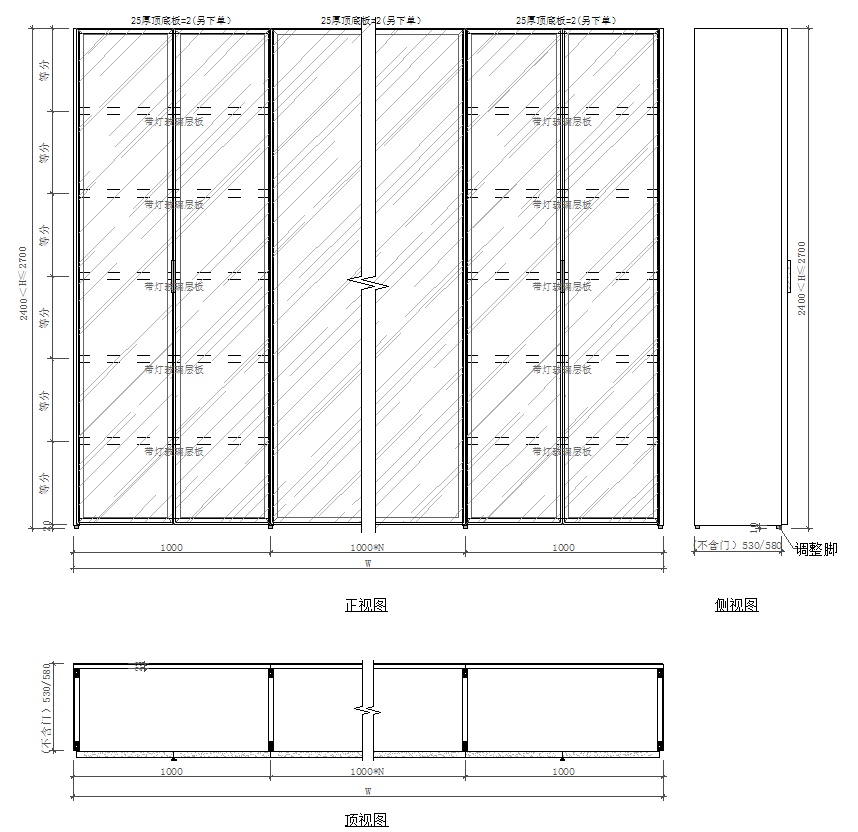

4.1、2400＜H≤2700 五层带灯玻璃层板模块说明：

名称

单元柜

共侧柜

图例

其他

说明

含 5 片带灯玻璃层板等分，2 扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工

含若干片带灯玻璃层板等分，若干扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工

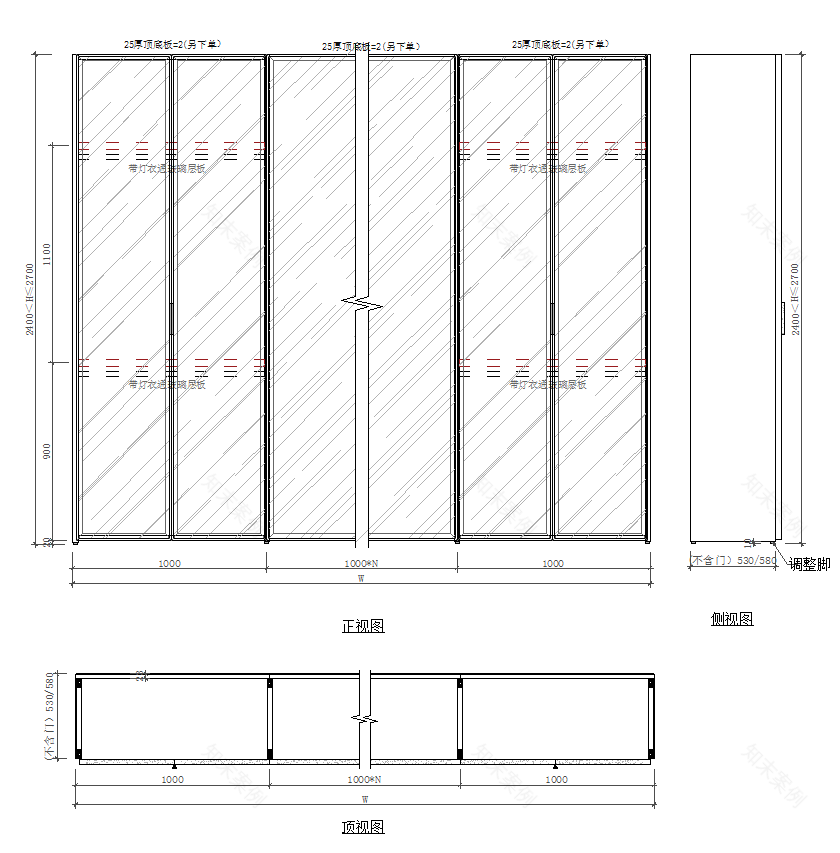

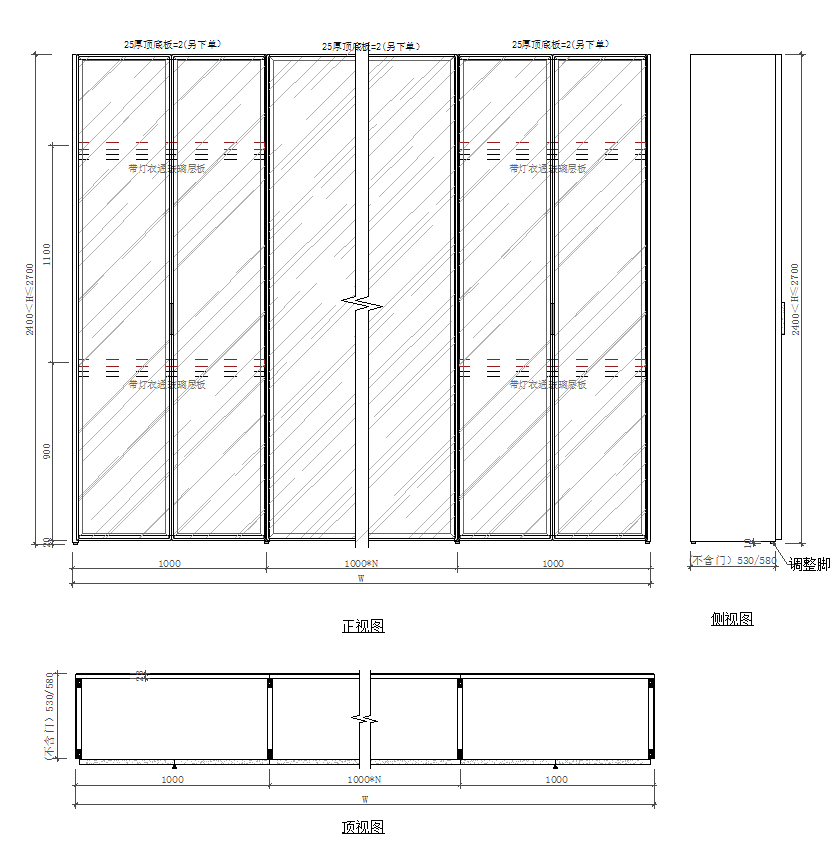

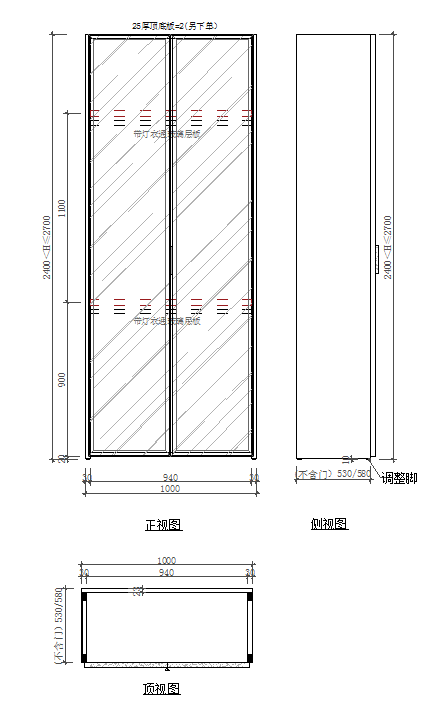

4.2、2400＜H≤2700 带灯衣通玻璃层板模块说明：

名称

单元柜

共侧柜

图例

其他说明

含带灯衣通玻璃层板，2 扇对开玻璃门，设计下单工艺编码：JWG00016，工厂见图加工

含带灯衣通玻璃层板，若干扇对开玻璃门，设计下单工艺编码：JWG00016，工厂见图加工

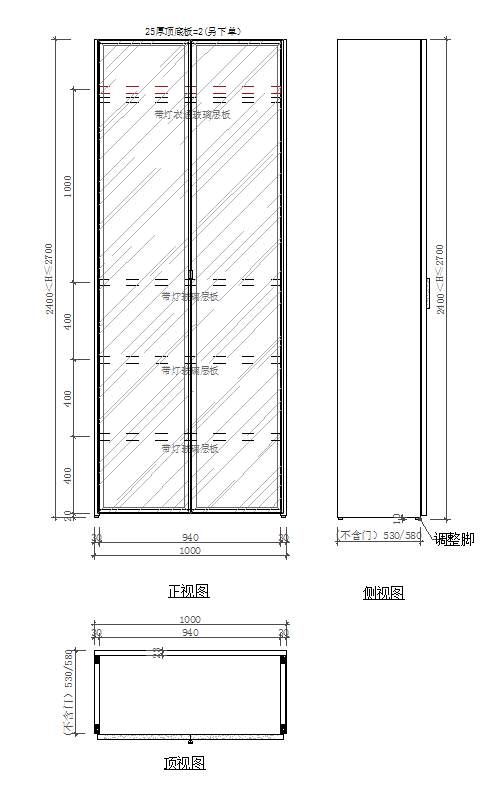

4.3

、2400＜H≤2700 带灯衣通玻璃层板模块说明：

名称

单元柜

共侧柜

图例

其他说明

含带灯衣通玻璃层板和带灯玻璃层板，2 扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工

含带灯衣通玻璃层板和带灯玻璃层板，若干扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工

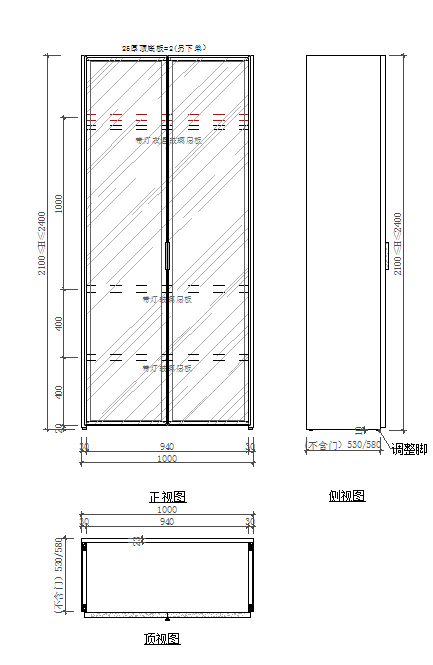

4.4、2100≤H≤2400 带灯衣通玻璃层板模块说明：

名称

单元柜

共侧柜

图例

其他说明

含带灯衣通玻璃层板，2 扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工

含带灯衣通玻璃层板，若干扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工

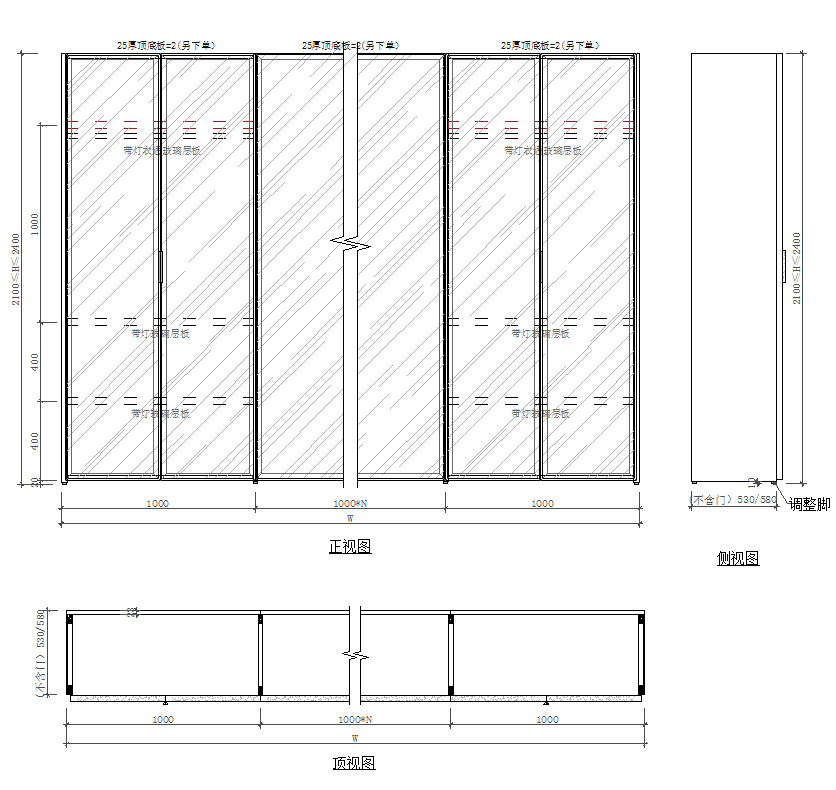

4.5、2100≤H≤2400 带灯衣通玻璃层板模块说明：

名称

单元柜

共侧柜

图例

其他说明

含带灯衣通玻璃层板和带灯玻璃层板，2 扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工。

含带灯衣通玻璃层板和带灯玻璃层板，若干扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工。

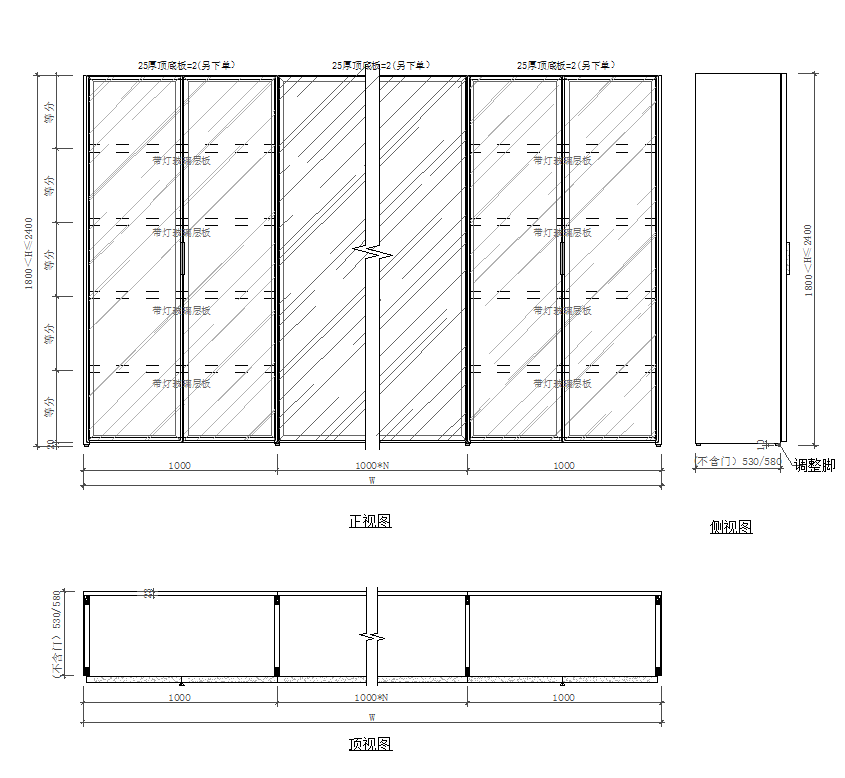

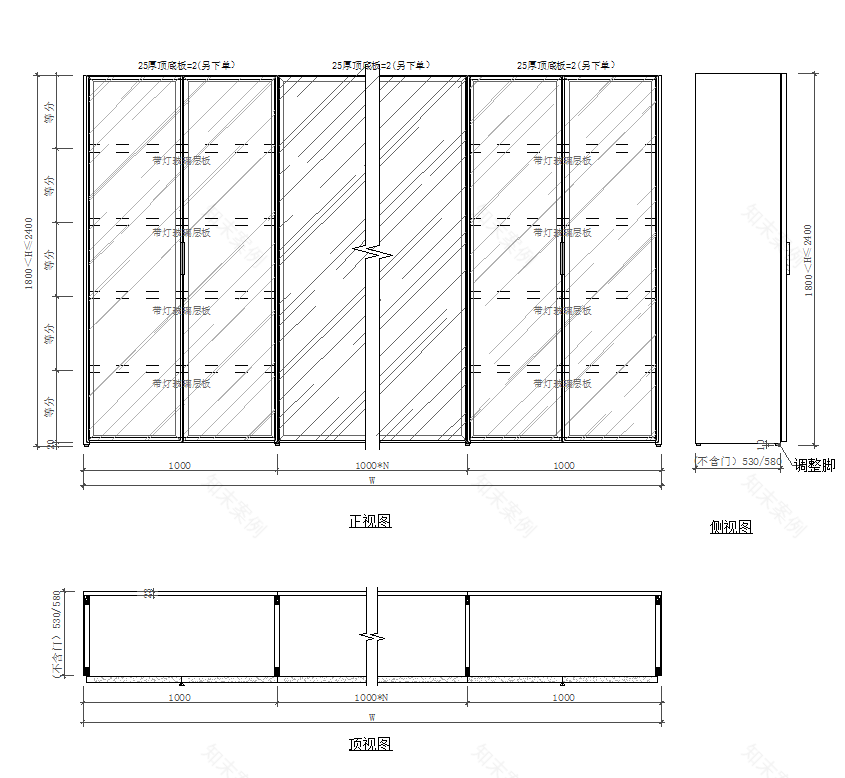

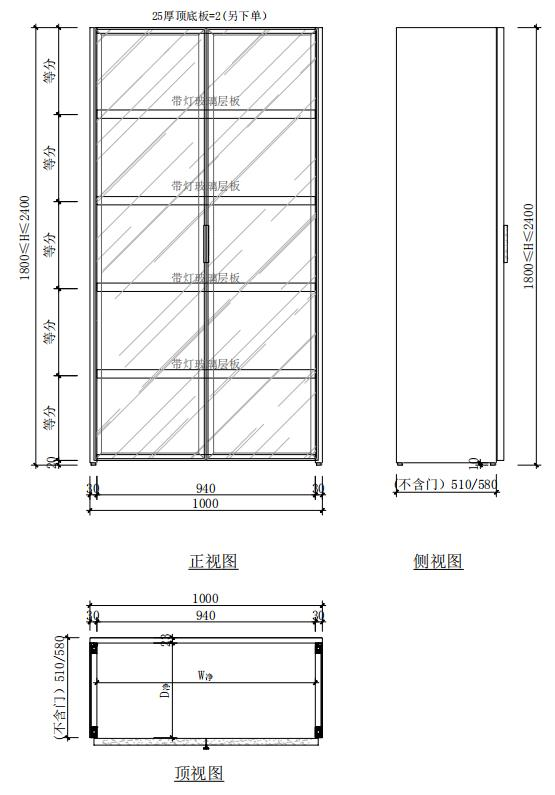

4.6、1800＜H≤2400 四层带灯玻璃层板模块说明：

名称

单元柜

共侧柜

图例

其他说明

含 4 片带灯玻璃层板等分，2 扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工

含若干片带灯玻璃层板等分，若干扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工

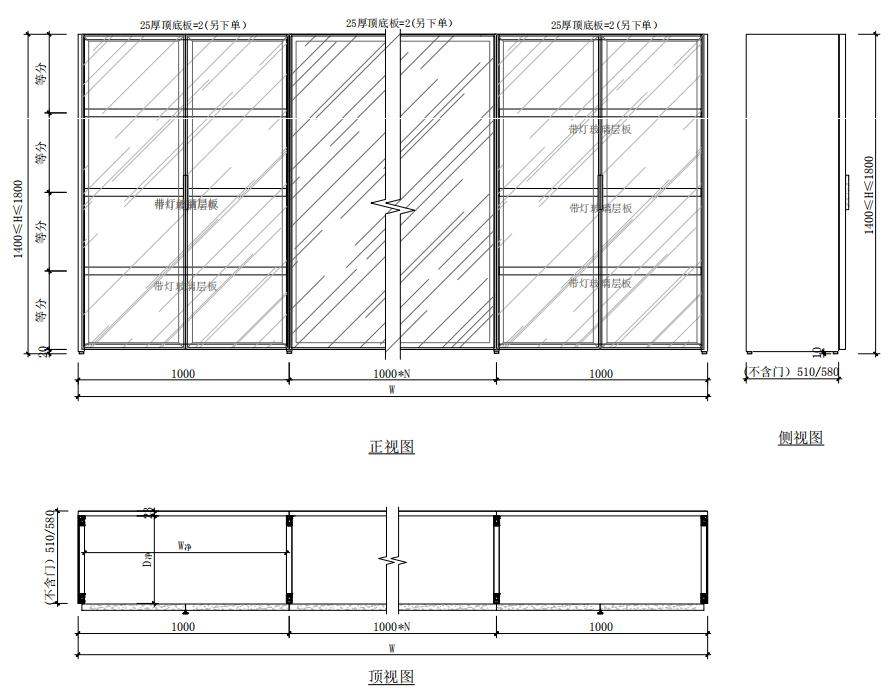

4.7

、1400＜H≤1800 三层带灯玻璃层板模块说明：

名称

单元柜

共侧柜

图例

其他说明

含 3 片带灯玻璃层板等分，2 扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工

含若干片带灯玻璃层板等分，若干扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工

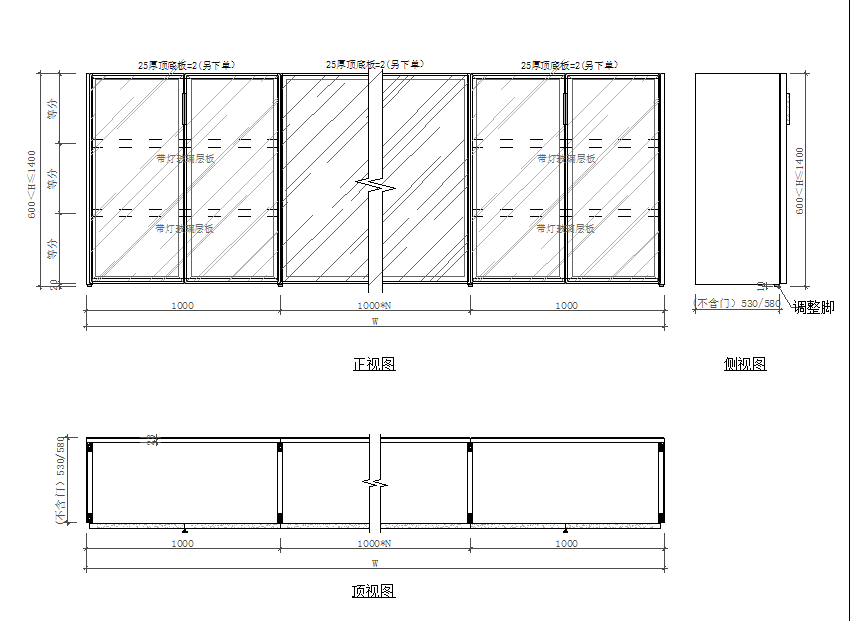

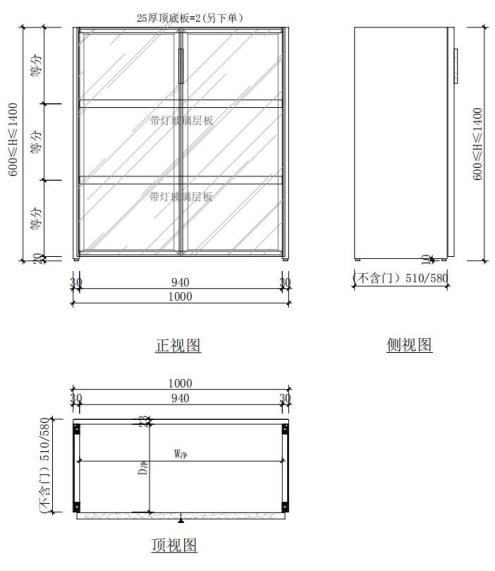

4.8、600＜H≤1400 二层带灯玻璃层板模块说明：

名称

单元柜

共侧柜

图例

其他说明

含 2 片带灯玻璃层板等分，2 扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工

含若干片带灯玻璃层板等分，若干扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工

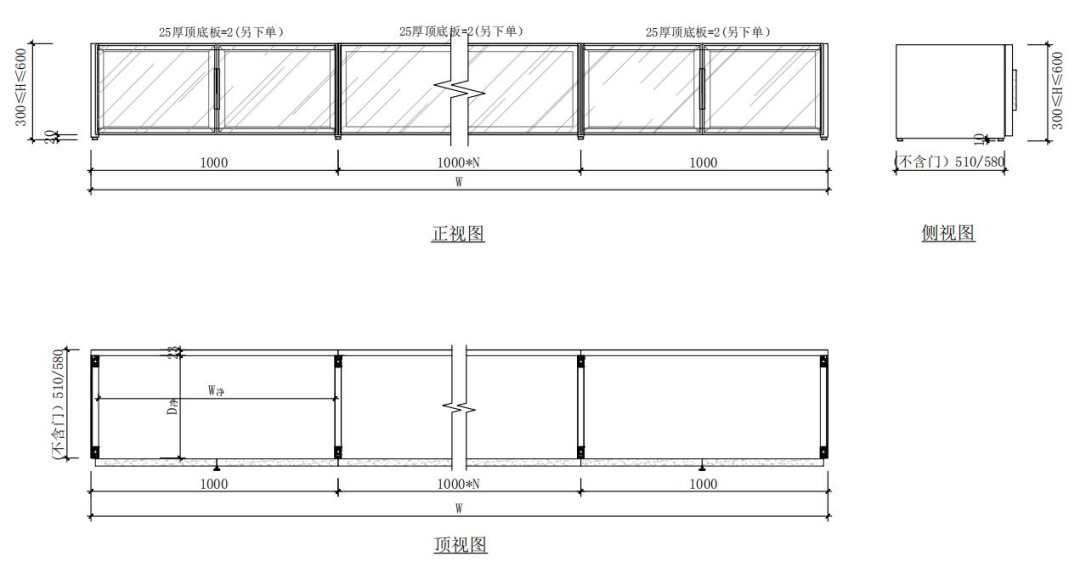

4.9

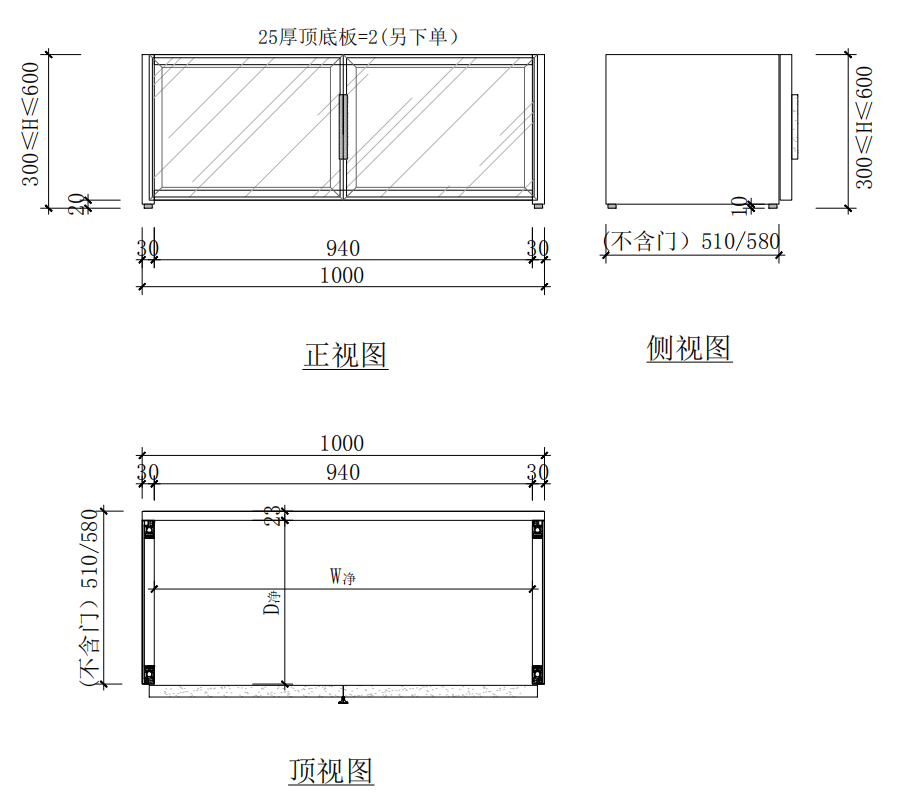

、300≤H≤600 无带灯玻璃层板模块说明：

名称

单元柜

共侧柜

图例

其他说明

无带灯玻璃层板，2 扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工。

无带灯玻璃层板，若干扇对开玻璃门，设计下单工艺编码：JWG00016,工厂见图加工。

05自制板件工艺规范

5.1、顶底板尺寸标准：

1.铝框玻璃柜仅顶底板为自制木质板件，限定厚度为 25mm，具体可选颜色参照产品手册柜体花色。

2.规格尺寸：顶底板长度=柜体内宽度，顶底板宽度=柜体净深-45mm；

3.单元柜布局顶底板尺寸：940×（462/512）；

4.共侧柜布局两侧边柜顶底板尺寸：957×（462/512），共侧柜中间柜顶底板尺寸：975×（462/512）；

图示详解尺寸：

5.2、顶底板生产组装规范：

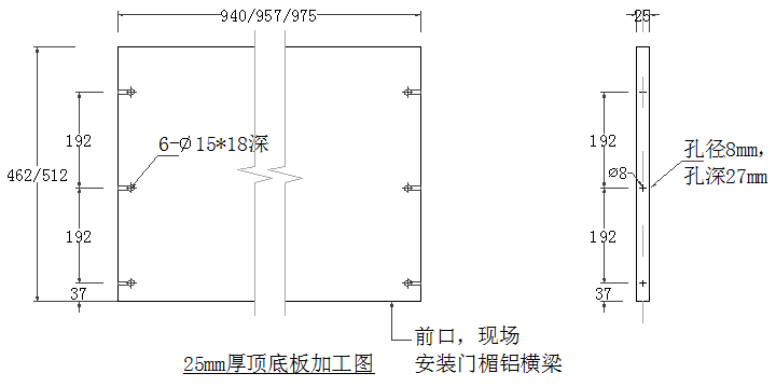

顶底板孔位加工图：

玻璃柜顶底板门楣安装示意图：

06设计注意事项

6.1、空间放置要求

禁做嵌入式设计，如下图所示：

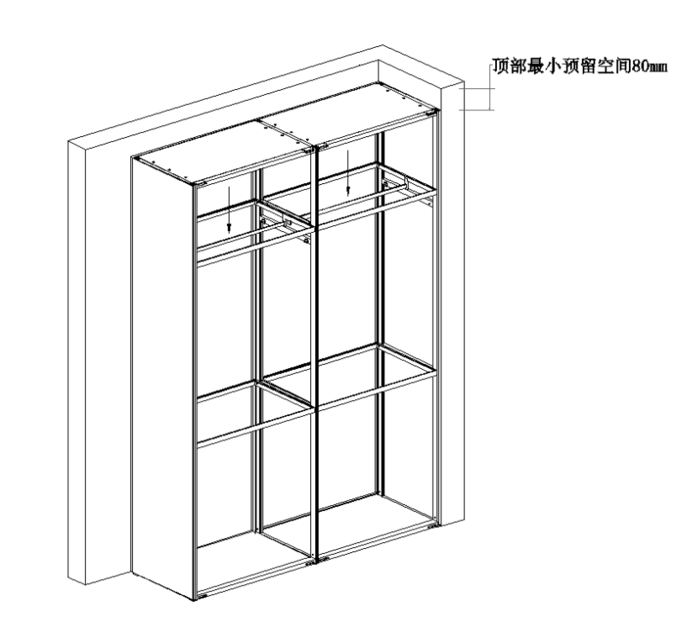

6.2、顶部空间预留尺寸：

由于玻璃柜是横放在地面上进行整体框架组装，因此顶部需要预留一定的空间保证柜体立起来。

顶部最小预留空间为 80mm，设计师下单时需注意；

※本文由研发试制技术中心张晶、张正武提供
