模块化装配式住宅室内装修 | 创新设计及全生命周期管理

01

何为建筑“模块”

▌

“模块”的基本概念

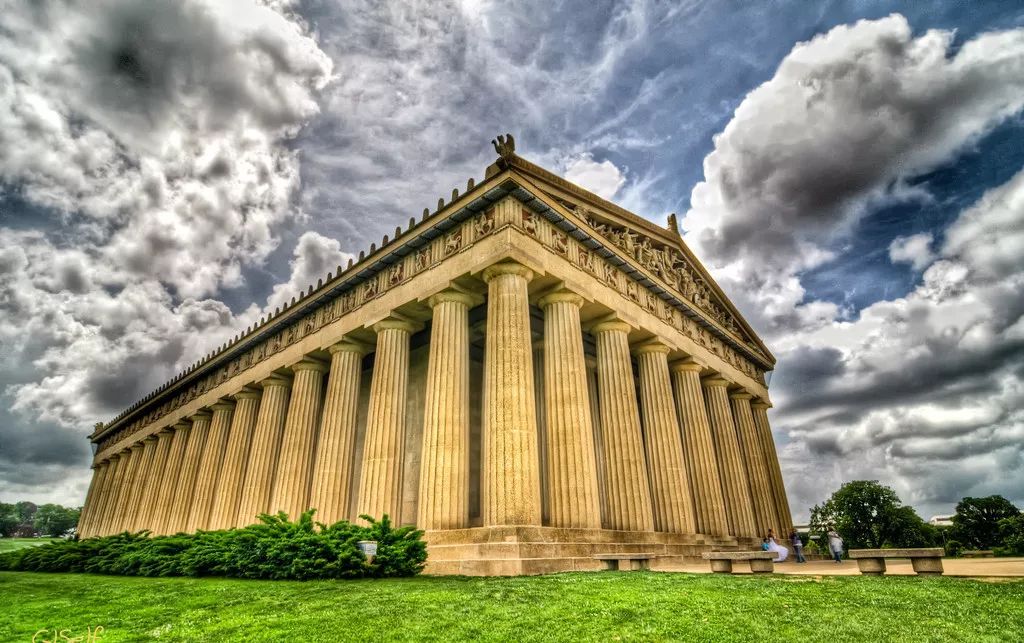

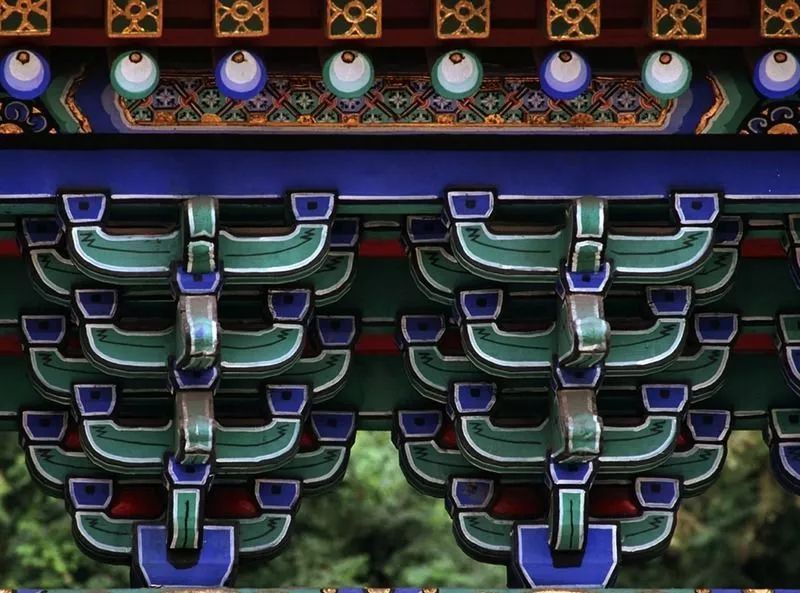

“模块”是由英文单词Module翻译而来，该英文单词也可被翻译为“模数”。建筑 “模块”数起源于建筑物建造过程中的度量，按照统一的度量单位做成的建筑构件被称为“模块”。古希腊三柱式中，直径和高度间的比例关系被认为是模数(Module)关系在建筑上成熟运用的肇始;在中国传统建筑中，斗栱的构件之间比例关系的确定体现了模数关系，斗昂、翘、升、栱等构件实质上就是模块。

▌

“模块”在当代建筑上的应用

20世纪的现代主义建筑中，建筑模块得到比以往更多的应用。尤其是在“二战”后重建、城市急剧扩张的时期，模块的使用加快了房屋建造的速度，解决了工业用房和居住用房的大量需求问题。因此，建筑模块除了技术的和美学的功能以外，其使用还有重要的社会意义。

在倡导低碳的今天模块化集成化和装配式理应是大量性建筑，尤其是居住建筑的发展方向这样可以节约成本，提高建筑性能，减少建造过程和使用过程的碳排放量，从国际建筑产业发展现状来看，模块化的装配式建筑的主要应用范围是工业建筑和居住建筑等，在公共建筑中的应用程度仍然不高和欧美以及日本等国家或地区相比，我国的建筑模块化虽然起步晚，但是，目前、呈现出蓬勃发展的态势。各科研机构在借鉴体系、PC结构体系等国外工业化住宅研究成果的基础上，进行有自主知识产权的创新研究，取得了丰硕的成果，出现了CSI体系、钢网构架混凝土复合结构工业化住宅体系等适合中国国情的工业化住宅体系。

02

内装修模块化的定义

▌

“工业化住宅室内装修模块”概述

工业化住宅室内装修模块（简称为“内装模块”)是指能装配形成住宅内装系统，由工厂批量化生产，具有特定功能和接口结构，具有通用性，并符合模数的住宅室内装饰装修部件、分部件或连接件。需要特别强调的是，工业化住宅内装模块除了装饰功能，不排除兼有围护、支承等其他功能，且各种集成化的厨卫设施也应属于内装模块的范畴。

工业化住宅内装模块的

特性

有如下几点:

独立性、系统性、通用性与互換性、组合方式多样性、标准化与精密性

。独立性是指各种内装模块的功能和结构都是相对独立的个体；系统性是指基于空间使用性质的内装模块系统的构建；工业化住宅内装模块的通用性是指通过将住宅的各种部件、分部件和构造连接技术进行标准化设计、标准化生产和标准化装配模式，实现其在不同结构体系住宅内装中的通用化，通用性和互換性是エ业化住宅内装模块的理想状态，体现"开放建筑”的理念；组合方式多样性是指工业化住宅内装模块能通过多样的组合方式形成多样化的内装空间；标准化与精密性是指内装部件的大批量工厂生产模式和良好的质量。

▌

工业化住宅室内装修模块化的定义

所谓模块化，是指为了取得最佳效益，从系统观点出发，研究产品(或系统)的构成形式，用分解和组合的方法，建立模块体系，并运用模块组合成产品(或系统)的过程。工业化住宅室内装修(内装)模块化是指为了取得住宅室内装饰(含陈设)及家居用品在设计、生产、施工、使用、管理等全生命周期中取得最佳效益，从系统观点出发，研究住宅内装的构成形式，用分解和组合的方法，建立住宅内装模块系统，并和建筑结构支撑体系统、围护结构模块系统(外装模块系统)等物质构成要素共同构成住宅产品的模块化体系，以实现住宅产品全生命周期的低碳性。实现工业化住宅内装模块化的基本条件是建筑模数协调应用。

03

工业化住宅室内装修模块化的内涵

▌

工业化住宅内装模块化的“全生命周期”特征

工业化住宅内装模块化往往被理解为内装部件和分部件的模块化，由此仅局限于内装模块的生产和装配过程。其实，内装模块化应该是一种“全生命周期”的模块化住宅的“全生命周期”包括从住宅设计、部件生产开始，到施工现场装配、住宅使用及拆除的全过程。因此，工业化住宅内装模块化包括设计的模块化、生产的模块化施工的模块化、管理的模块化(含住宅的运行维护和拆除等过程的管理)等。

▌

设计的模块化—工业化住宅内装模块化的前提

工业化住宅内装模块化不仅是生产技术和建造手段的创新，更是设计理念的创新。在工业化住宅内装模块化“全生命周期”的内容中，设计的模块化是其他模块化的前提工业化住宅内装模块化设计借鉴“建筑信息模型”(BIM)的研究成果，利用Revit等参数化设计软件进行内装方案和内装模块设计，设计成果强调模块之间组合的形式，而弱化传统的标注等内容，用系统的编码和表格反映所有内装模块和模块组合的详细信息，这些信息成为模块化生产、模块化施工、模块化管理的重要依据。

▌模块之间的组合与协调—工业化住宅内装模块化的关键

工业化住宅内装模块化的关键是要实现内装模块和支撑体模块，围护结构填充体模块之间的组合与协调。这里的组合与协调，既包括内装模块和其他两类模块之间的组合与协调，又包括内装模块自身的组合与协调，而上述两种组合与协调都需要通过模数协调系统来实现。工业化住宅内装模块的模数协调系统应包括内装模块与其他模块之间内装模块与内装模块之间的模数协调也包括实现模数协调的平台—模数网格系统。

▌

（工厂）生产和（现场）施工模块化—工业化住宅内装模块化的实施途径

工业化住宅内装模块化设计成果的实现必须通过如下两个步骤：其一，是在工厂生产出符合质量要求的部件、分部件和连接件模块产品；其二，是在施工现场把部件、分部件通过连接件组装起来，形成最终的住宅产品。由此可见，内装模块化最终要靠产品来实现，这里的“产品”是指工厂生产的内装模块部件（分部件）和连接件，同时，工业化住宅的成品属于该“产品”的广义范畴。

在工业化住宅内装模块化的“全生命周期”中，工厂生产和现场施工的模块化是住宅内装从图纸变成现实产品的关键过程。在工业化住宅内装模块的生产和建造过程中，模块化产品的生产方式、质量的控制、施工方法的改进等内容都是内装模块化实现程度的决定因素。

▌管理的模块化—工业化住宅内装模块化的深入实施

除了前面提到的建造过程的优势，工业化住宅内装模块化相对于传统住宅室内装饰装修的优势还体现在模块化管理的实现上。工业化住宅内装的模块化管理既包括建造过程管理的模块化，又包括建成后使用过程管理的模块化。

建筑信息模型(BIM)的应用使得内装模块化设计阶段的成果成为建造和建成后的内装模块化管理的重要依据，其中物业管理是住宅内装模块化管理的主要内容。例如，用Revit等参数化软件进行的住宅内装设计，各个内装模块的材质、尺寸等信息以及某类模块的数量、品种信息等都可以生成数据表格，这些数据对于内装建造过程的管理(模块的订制、运输、装配、概预算等)和建成后使用过程的管理(保养、维修、收费等)都有直接的作用。再如，根据Ecotect analysis在设计阶段形成的建筑物理环境数据，可以在住宅使用过程的节能管理中发挥重要作用。

管理的模块化还可以延伸到住宅拆除阶段。工业化住宅使用年限到达以后，有相当多的内装模块可以再次利用。根据内装模块化设计所形成的明细表中的材质尺寸等信息，确定可以循环使用的内装模块种类和数量，以便在工业化住宅重建或改造中再次利用。
