越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑

2023/07/11 12:26:17
查看完整案例
微信扫一扫
收藏
下载
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-0
△栈道与锅炉房摄影:夏至
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-2
△石塔与钢栈桥摄影:夏至
设计单位:原地建筑
项目地点:北京朝阳
建成时间:2023 年
总建筑面积:3.3 万平方米
“一切都已消逝。那无数尖端状如皇冠的高塔、迷雾中成排的群峰——或许是仅存的见证,诉说着敬畏与虔诚。”
——罗斯金《建筑的七盏明灯》
缘起
在环境治理日趋严格的大背景下,中国众多城市中心的燃煤工厂都无法避免走向衰落的宿命。兴建于上世纪八十年代末的北京南小营供热厂,十年前就被关停,曾经火热的区域能量中心沦为与周围住区格格不入的荒凉之地。厂区一片破败,记忆已经模糊。
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-12
△改造前的锅炉房 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-14
△改造前的堆煤场 ©原地建筑
如今它面临一次新的机遇,将被改造成为一个融合办公、商业、文化、运动的开放城市街区——越界锦荟园。原地建筑希望借助这次外部的介入,揭示场地被掩盖的内在特质,让废弃供热厂重拾个性、尊严与力量;在注入未来新活力的同时,构建回向流逝时光的凝视、连接与穿越,让过去与未来叠合相生,将熄灭之火重新引燃。
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-17
△园区总体分析 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-19

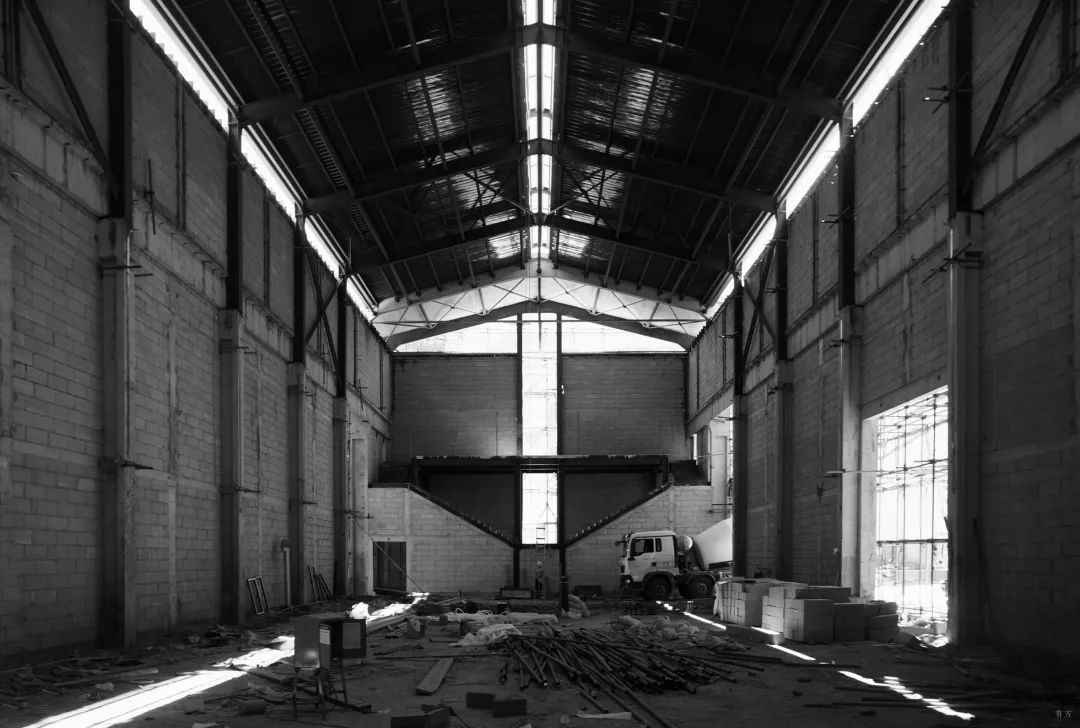

△运动中心施工现场 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-21
△清出煤斗与清理锅炉基座 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-23
△石塔与栈道摄影:夏至
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-25
△石塔与栈道摄影:夏至
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-27
△石塔与钢栈桥摄影:夏至
开凿瞳孔
厂区锅炉房、煤库、引风机间等主要建筑原用于容纳设备和燃料,空间高大、封闭、幽暗,如同沉睡中的无眼巨兽。基于原有砌体外墙的构造特性,400 多个圆孔被精心开凿出来,以实现最大通透性和最小砌体安全扰动的平衡。阳光、空气涌入建筑内部,驱散黑暗、留下独特光影。
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-31
△改造前的煤库 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-33
△改造前的煤库内部 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-35

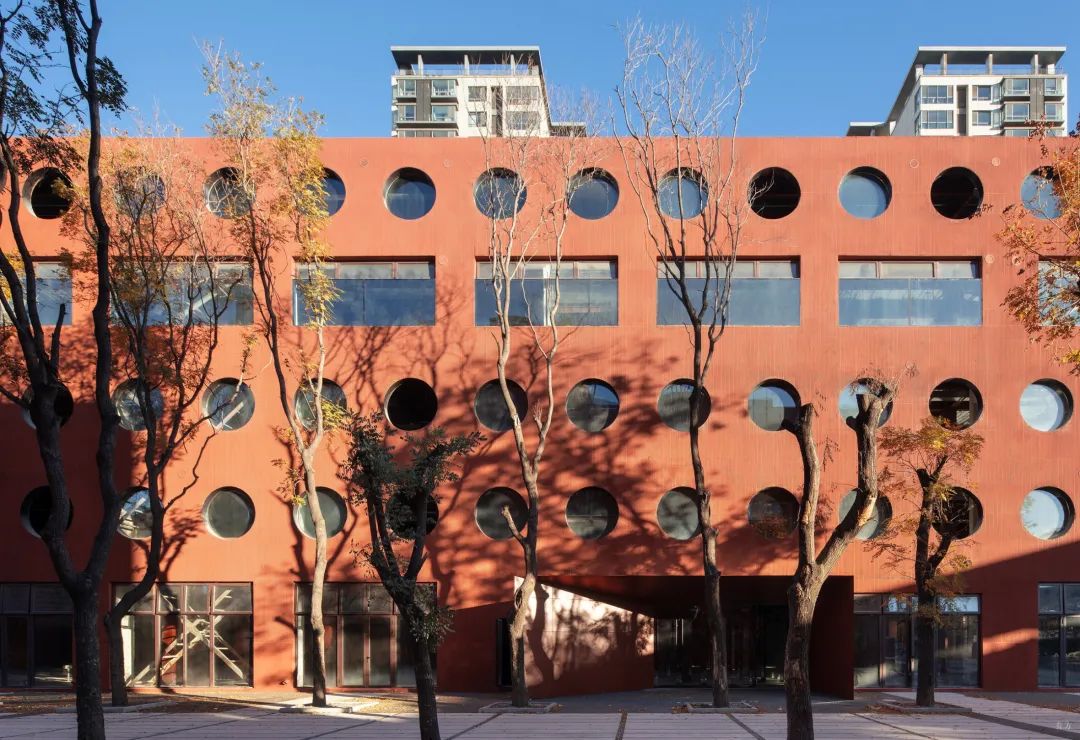

△改造后的煤库南侧摄影:夏至
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-37
△建筑入口近景摄影:夏至
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-39
△煤库南侧摄影:夏至
瞳孔般的洞口重塑了每一处窗外风景的形状,引导室内面向外部雄浑工业遗迹的时光凝视与对话。圆孔序列与原有的少量方窗相区别,赋予园区新的烙印。建筑师采用不同规格的大圆窗、小光孔和圆风口对应不同的功能,还定制了特殊的洞口构造和开启方式,保证通风排烟的通畅与充足。
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-42
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-43
△开凿圆窗施工现场 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-45
△圆窗摄影:夏至
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-47
△圆窗 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-49
△锅炉房室内办公空间摄影:夏至
释放图腾
相较于将历史精细美化的改造方式,设计团队更敬畏工业遗迹自身粗犷的灵魂特质。朝向园区主入口的方向上,锅炉房正背两侧的外墙被切开,阳光洗过悬空的巨大煤斗洒落中庭,视线贯通前后。
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-53
△锅炉房改造策略分析 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-55
△改造前的锅炉房内部 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-57

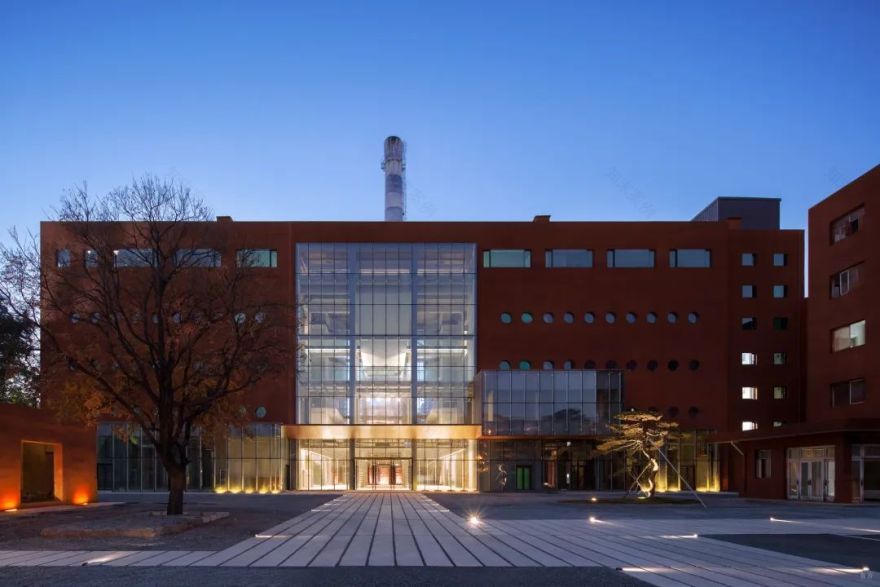

△改造后的锅炉房摄影:夏至
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-59
△锅炉房中庭煤斗与玻璃栈道摄影:夏至
遮挡在建筑背后的 4 组共 12 座石砌除尘塔被从垃圾堆中一一清理出来、暴露于正对切口的庭院中心。静谧石塔阵列以极具识别性的粗野姿态矗立在空旷碎石之上,宛如神秘而震慑心魄的工业图腾。
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-62
△改造前的除尘塔 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-64
△塔林摄影:夏至
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-66
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-67
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-68
△石塔与钢栈桥摄影:夏至
锅炉房室内杂乱隔墙中的锅炉基座被去除涂层、加固清理,一排排斑驳粗粝的混凝土柱列裸陈于首层清空的大厅。塔林、柱列、煤斗、后花园的高耸烟囱隔空对峙呼应,用各自的沧桑记忆在园区主轴上打下一连串深沉的时间锚点,将久已遗忘的工业力量唤醒释放。
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-71
△改造前的锅炉房内部 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-73
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-74

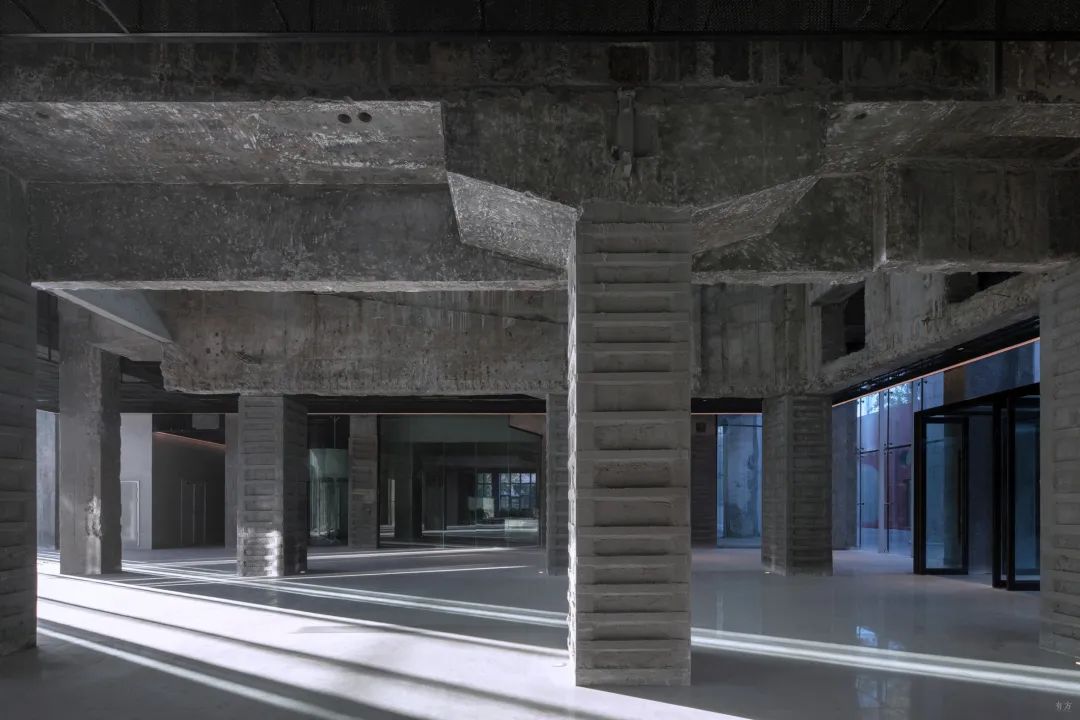

△锅炉房首层大厅柱列摄影:夏至
连接穿越
厂区原有两条倾斜的混凝土运煤传输道,设计团队把它们作为展示空间保留,并提取为一种厂区特有的空间构型,在更新中加以强调、发展、演变。如同分离漂浮的碎片,多达 15 段不同时代性格的空间栈道被嵌入建筑内外。它们牵引时隐时现的游走路径,往返穿越于现代场景与废旧遗迹之间,编织重叠的时光感悟。
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-78
△石塔与栈道摄影:夏至
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-80
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-81
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-82

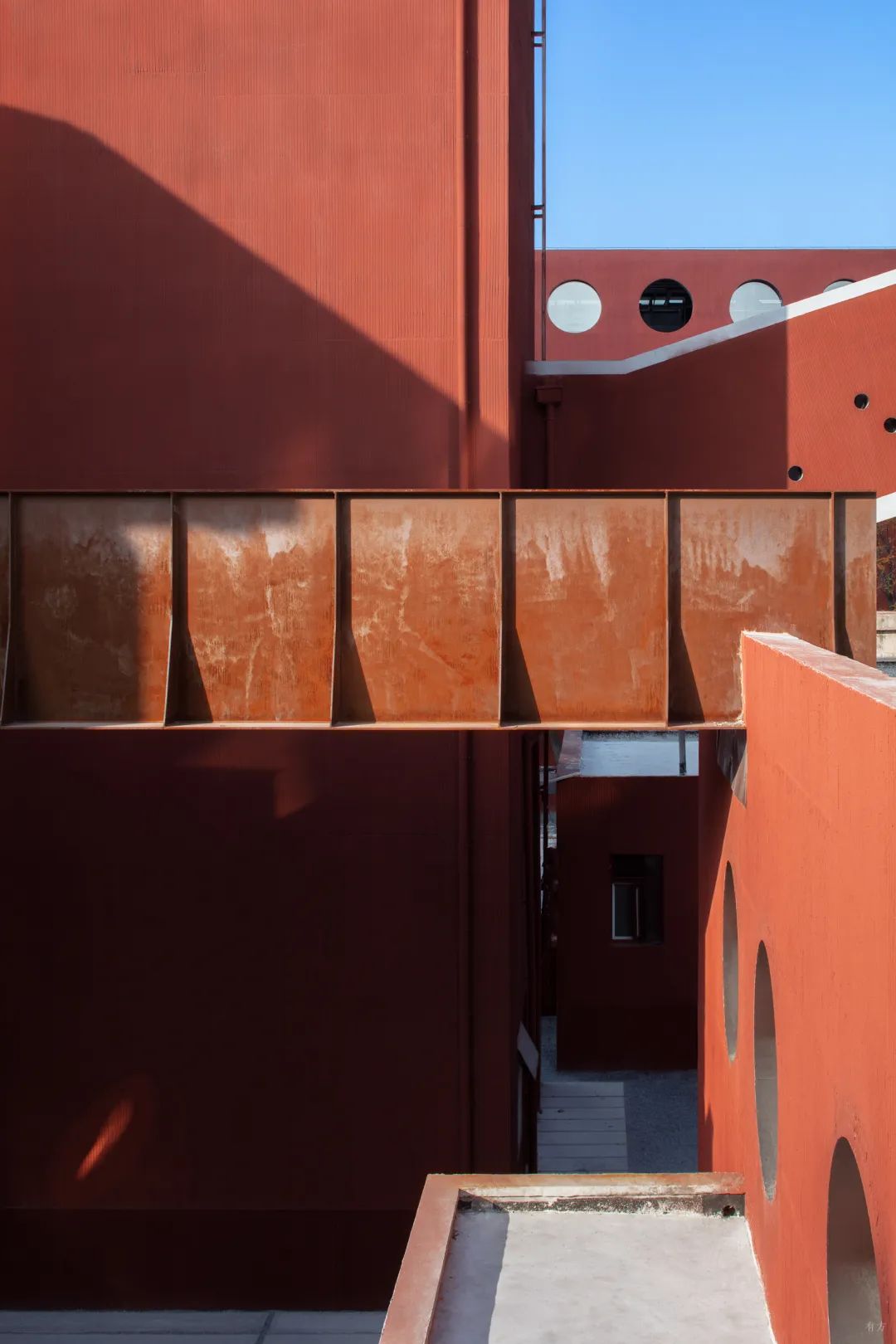

△栈道摄影:夏至
整段重型耐候槽钢为结构的钢桥从塔林缝隙中穿过,与厚重石塔进行着力量与时间的抗衡;光滑而脆弱的玻璃栈道贯通高空煤斗内部,映射出岁月的反差;金属网阶梯小径沿墙攀爬,在外墙留下纤细光影......这些新植入的插件与旧有结构形成对话,创造近距离抚触各处工业遗迹的契机,在室内中庭、空中露台、地面花园、烟囱登高梯、运动中心之间建立起广泛连接与持续流动。
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-85
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-86

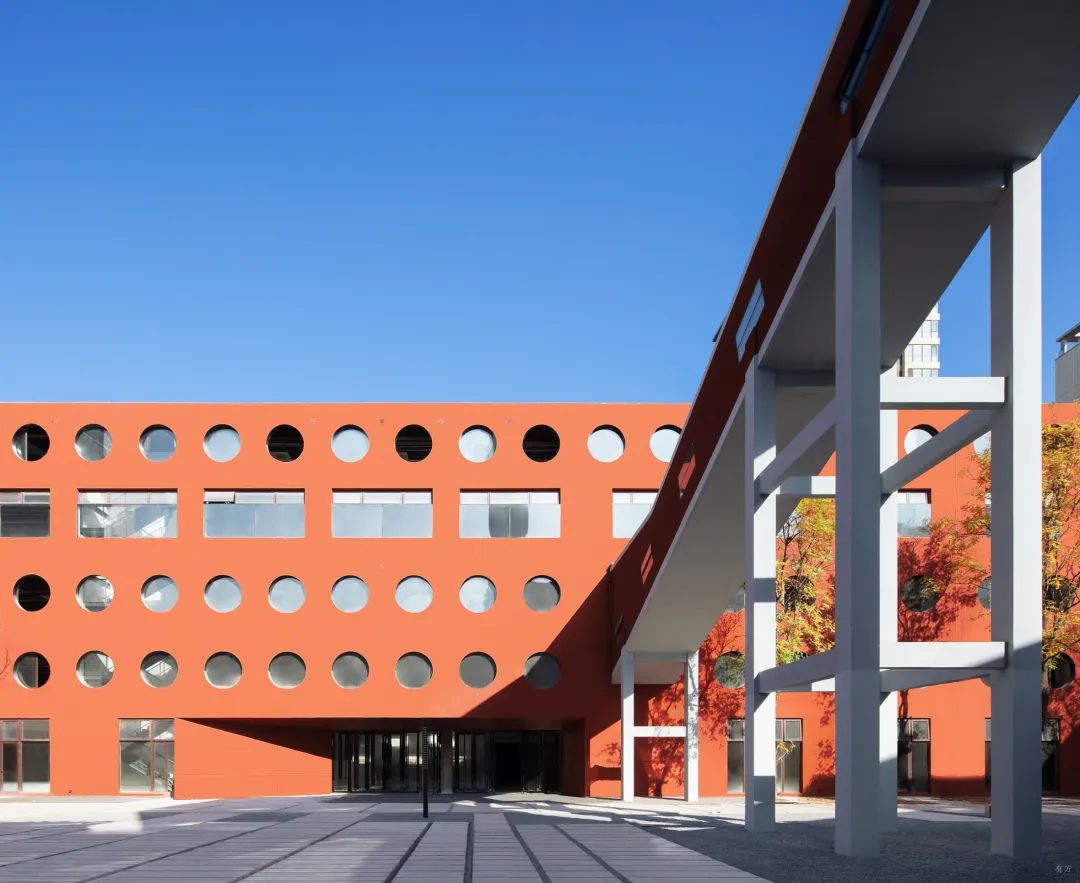

△外部煤栈道摄影:夏至
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-88
△石塔与钢栈桥摄影:夏至
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-90
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-91
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-92
△煤库室内煤栈道摄影:夏至
以从外部插入室内的运煤栈道为源头,建筑师拓展出嵌凿于煤库现代办公空间中的阳光峡谷。人们自由地漫步在四向蔓延的宽窄登山栈道系统中,仰望悬跨峡谷上空的钢构阶梯廊桥起伏交错,感受活跃的色彩、光线在峡谷中回响。各种随机的文化活动将在这片立体交织的舞台上展开,独立个体也会从这里找到放松探索的乐趣。
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-95
△煤库改造策略分析 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-97
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-98
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-99
△煤库室内煤栈道摄影:夏至
重燃
越界锦荟园采取有机更新、循序渐进的策略应对后疫情时代,空间改造分期实施、业态运营逐步养育磨合,尚需伴随时间慢慢成熟。
园内地面景观以大面积碎石和混凝土块料步道作为工业遗迹的衬托,围绕它们形成尺度丰富的室外活动场所。建筑群则被覆以特制的暗红色粗纹质感涂层,随光线变化有时深沉、有时热烈,与夜晚点亮塔林的红光一起,调和出园区整体的温暖调性。这既是对过往燃煤时代火焰的隐喻,也蕴含了当下人们对希望之火重燃、对未来经济复苏的憧憬与热盼。
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-104
△塔林摄影:夏至
“于是我沿着大地的阶梯攀登,穿过茫茫林海中蛮荒的荆棘,来到你——马丘比丘面前。”
——巴勃罗·聂鲁达《漫歌——马丘比丘之巅》
设计图纸▽
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-109
△总平面图 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-111
△锅炉房平面图 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-113
△锅炉房立面图 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-115
△锅炉房剖面图 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-117
△煤库平面图 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-119
△煤库立面图 ©原地建筑
越界锦荟园,南小营供热厂改造丨中国北京丨原地建筑-121

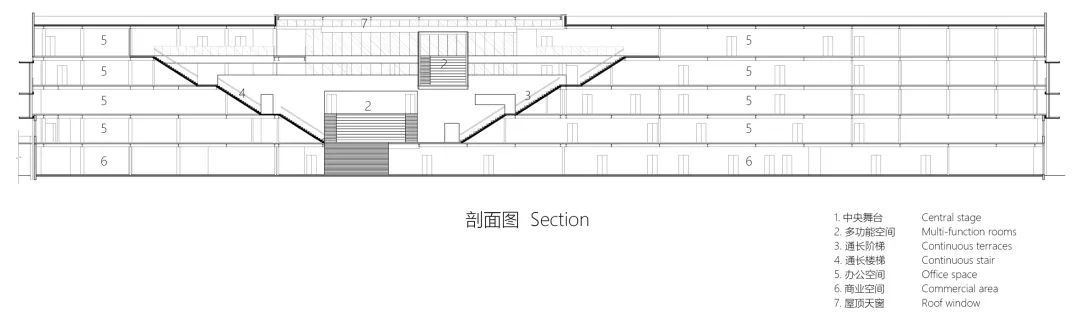

△煤库剖面图 ©原地建筑
完整项目信息
项目名称:越界锦荟园,南小营供热厂改造
业主:锦和同昌(北京)商业管理有限公司
项目地点:北京市朝阳区小关北里
总建筑面积:3.3 万平方米
设计时间:2019-2021
建造时间:2022-2023
规划/建筑/室内/景观设计:原地建筑
主持建筑师:李冀
项目建筑师:王文迪、叶强
设计团队:李冀、王文迪、叶强、张浩、陈思聪、王静、肖迪
工程设计配合: 中筑天和建筑设计有限公司
景观设计配合:阿拓拉斯(北京)规划设计有限公司
重点照明设计: 清华大学建筑学院张昕工作室
施工单位:中城建第十三工程局有限公司
摄影:夏至(单独注明除外)
