茶院·草厂北巷24号改造

2019/04/06 09:04:31
查看完整案例
微信扫一扫
收藏
下载
茶院·草厂北巷24号改造-0

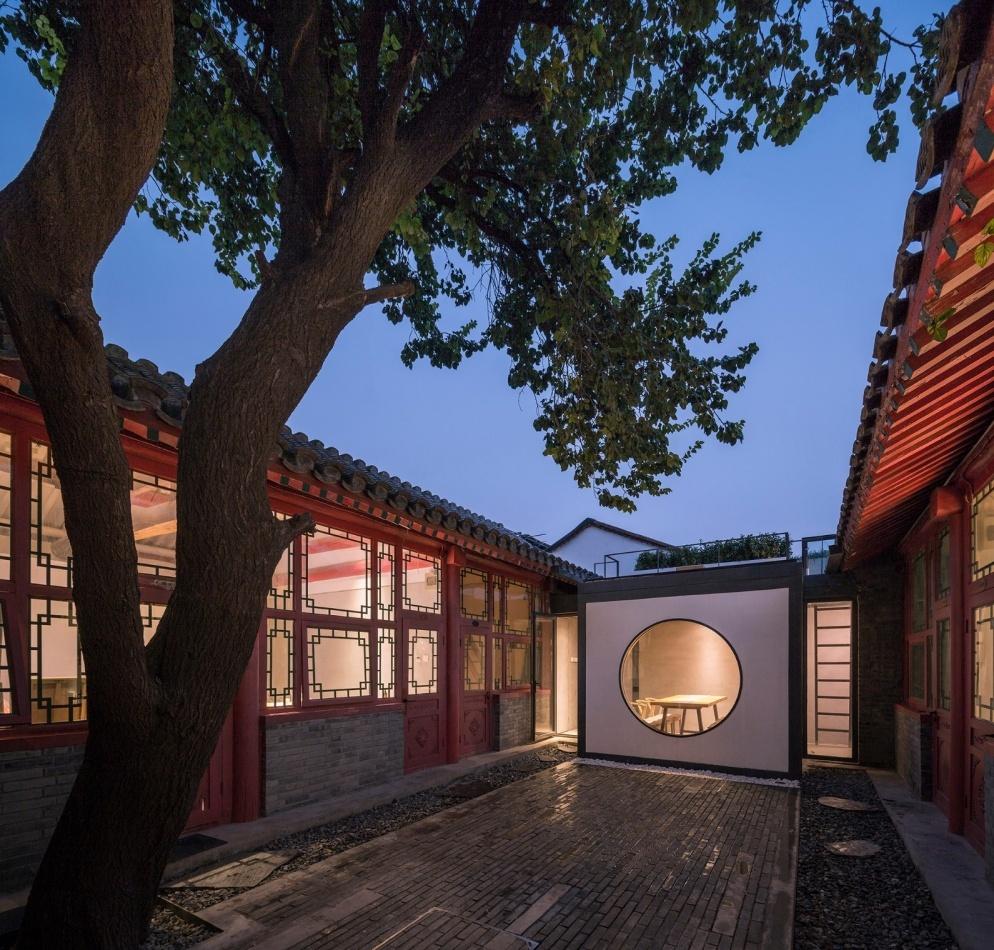

庭院 ©金伟琦
四合院更新的微介入——是草厂北巷24号改造关于城市更新的一次设计实践: 以连接城市文脉,结合新的使用群体和功能,探索用较小动作,较低成本的建造,实现四合院微更新的一次尝试。
茶院·草厂北巷24号改造-3

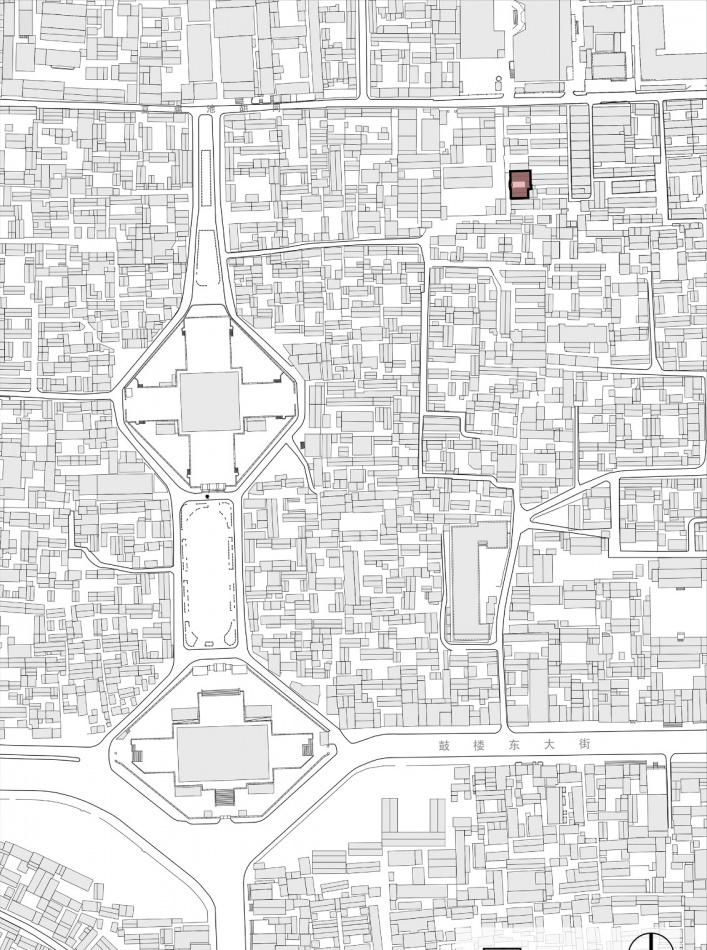

总图
城市文脉
本项目位于草场北巷,毗邻钟鼓楼——作为该区域的标志性建筑,其传统古建筑的气场影响着场地周边的氛围。上百年来钟鼓楼用晨钟暮鼓为城市报时,如今钟鼓虽不再响起,却留下了场地关于“时间”的场所记忆。钟鼓楼广场几乎是到达本次项目基地的必经之地,一路走来,市井嘈杂的胡同在这样的场域氛围下,也变得宁静而有了秩序感。
茶院·草厂北巷24号改造-7

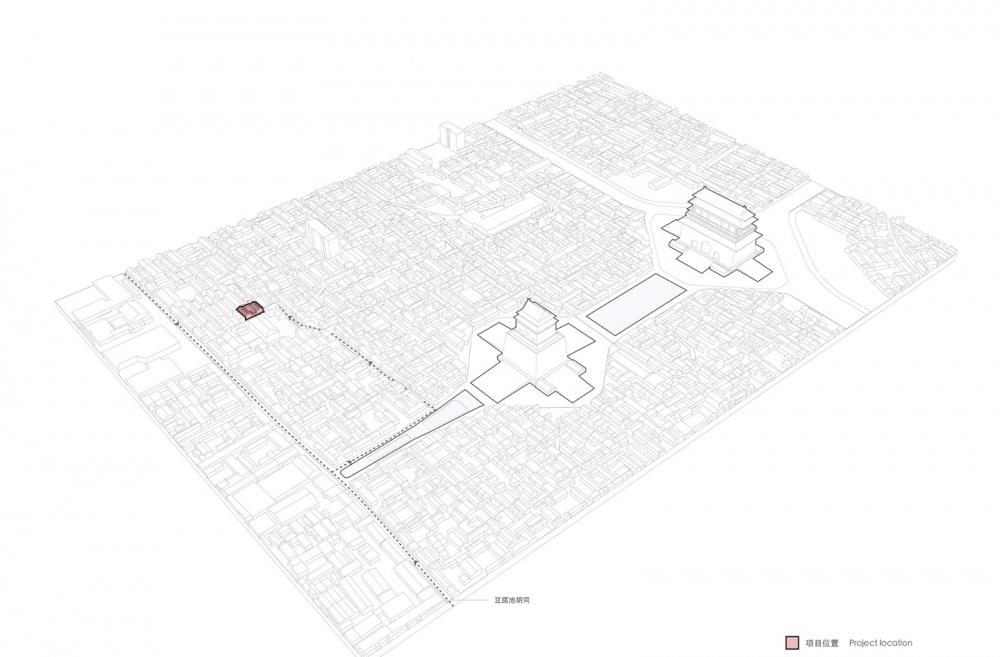

场地与钟鼓楼空间关系图
茶院·草厂北巷24号改造-9
小院门口 ©陈培新
茶院·草厂北巷24号改造-11
院内杏树 ©陈培新
使用群体与功能
在目前北京二环内的城市发展中,人口结构的的变化是推动古城更新的重要因素,新的使用群体为古城注入新的活力。本次项目的委托方犀牛会是一家闽籍互联网企业。饮茶是福建人生活中必不可少的部分。生活方式决定了茶室在这个空间中的重要性。不一样的生活方式,塑造不同的空间形态。在这里兴造一座茶室是源自生活本身的诗意。
茶院·草厂北巷24号改造-15

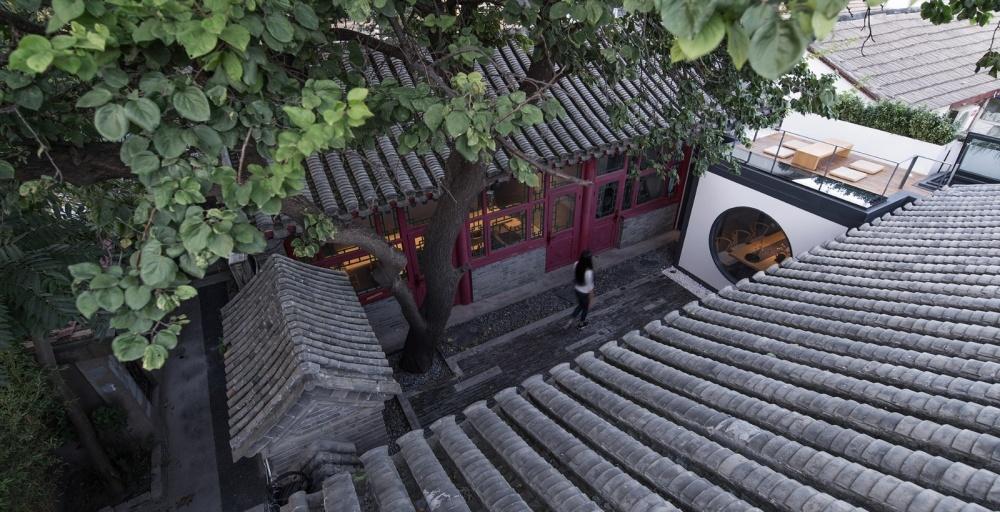

鸟瞰图 ©陈培新
微介入
改造前,这里是一家即将被弃用的胡同民宿,拥有7间客房,每个房间风格各异,庭院略显嘈杂,与委托方的需求格格不入。使用功能与需求不相符,而改造预算却十分有限。在这样的情况下建筑师提出通过局部改造(微介入)的策略,在四合院中加入核心功能——茶室,借此改变四合院的整体氛围。
茶院·草厂北巷24号改造-19

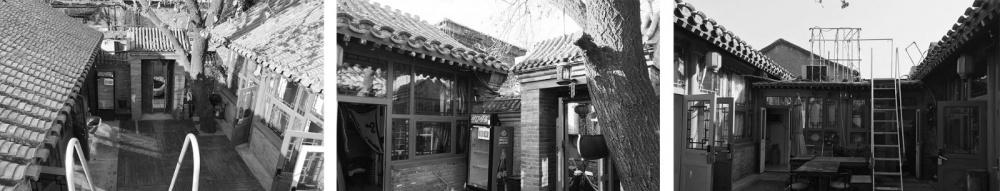

改造前照片
改造中,只拆除较为破败狭小的东屋、南北房的两道隔断墙及卫生间。置入三个方盒子,一个加于院中,作为茶室;另两个融入南北两房,作为开放办公室与多功能室。其余三个房间,厨房及两个客房基本保留原有格局:一个客房改为小茶室兼会客室,另一个客房作为员工休息室而整体保留。新加部分嵌入到原有四合院中,新旧保有各自的性格。
茶院·草厂北巷24号改造-22
设计生成
茶院·草厂北巷24号改造-24

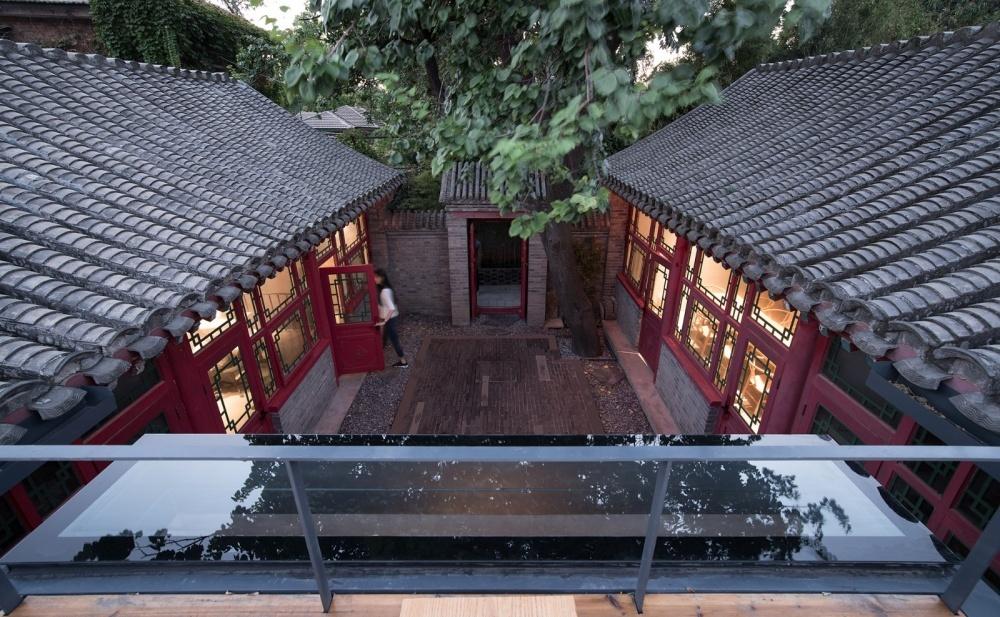

从露台看向庭院 ©陈培新
茶院·草厂北巷24号改造-26

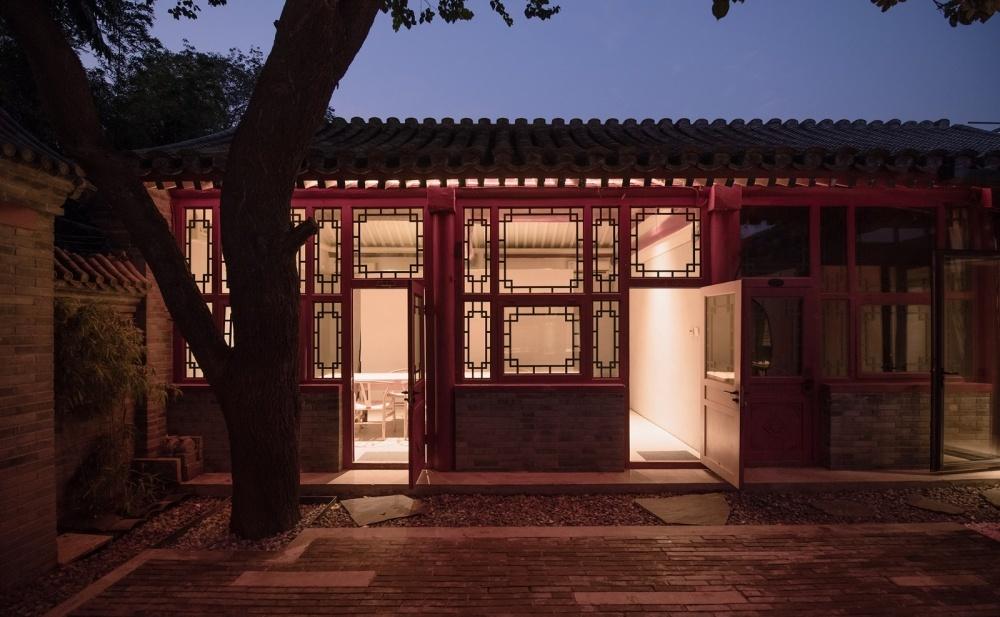

看向多功能室 ©陈培新
茶室生成
茶室设计的思路源于对场地中“时间”的思考。建筑师有意在这里连接杏树、茶室与太阳,探讨“时间”在这个场地中所带来的变化。树与茶室相距6米,树冠半径正好在5-6米之间,树高13米。太阳一天的移动使院中的树影随之而变:午后树影开始进入茶室圆窗,并在茶桌上产生粼粼波光,暗调的茶室也由于光线的进入而产生特别的仪式感,在光影游走中,于3-4点之间达到高潮。
茶院·草厂北巷24号改造-30
茶室与树一天的光影关系分析图
茶院·草厂北巷24号改造-32
院子内一天光影变化 ©陈培新
茶院·草厂北巷24号改造-34
茶室内下午光影变化 ©陈培新
茶院·草厂北巷24号改造-36

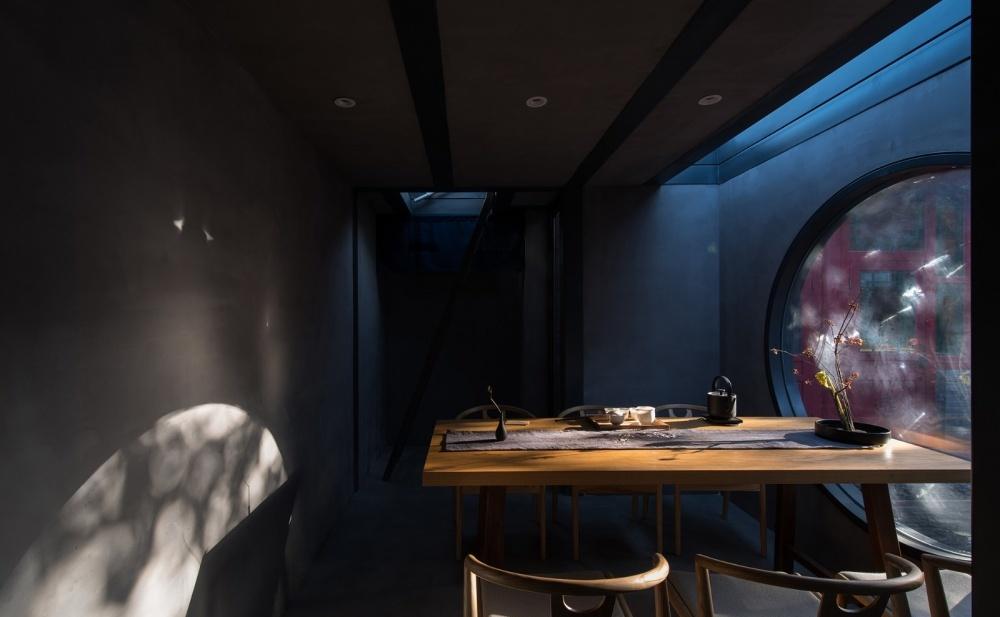

午后的茶室 ©陈培新
茶院·草厂北巷24号改造-38
午后的茶室 ©陈培新
茶院·草厂北巷24号改造-40

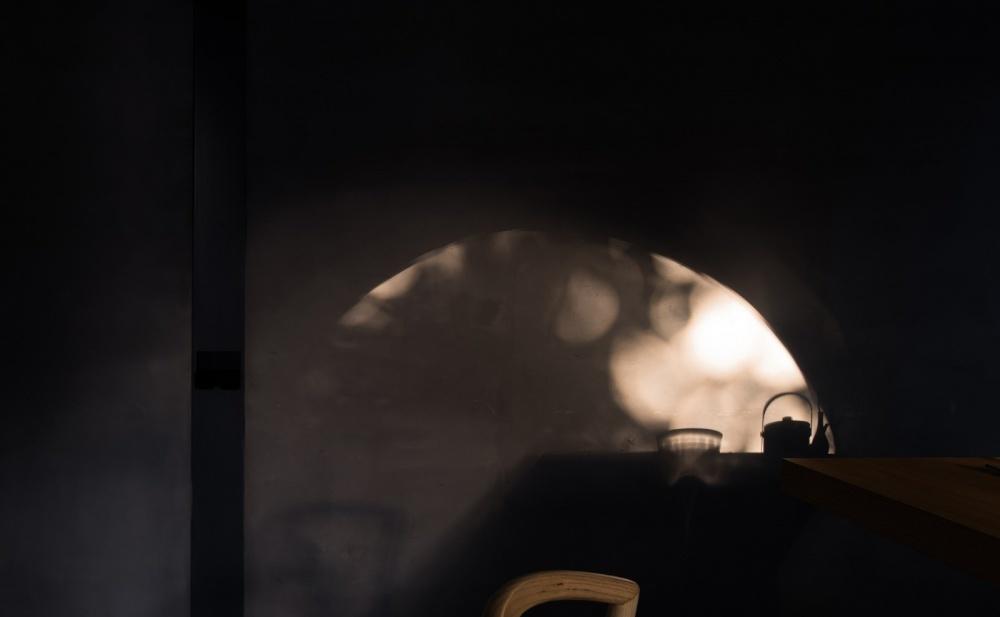

午后的茶室 ©陈培新
圆形窗的设置,是对茶室空间虚与实的思考,即充当一个光线的收纳器,也是对视线的引导,在透与不透之间,增加院子的空间层次。由外而内,茶室是院中对景;由内而外,茶室是沟通人与自然的媒介。
茶院·草厂北巷24号改造-43

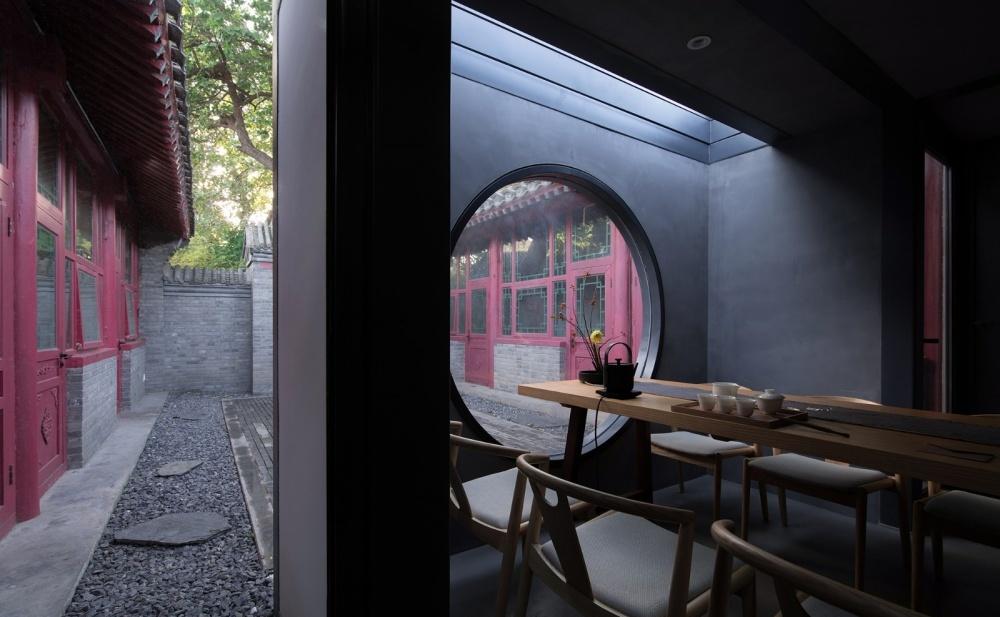

茶室内部看向院子 ©陈培新
茶院·草厂北巷24号改造-45
沏茶 ©陈培新
茶院·草厂北巷24号改造-47

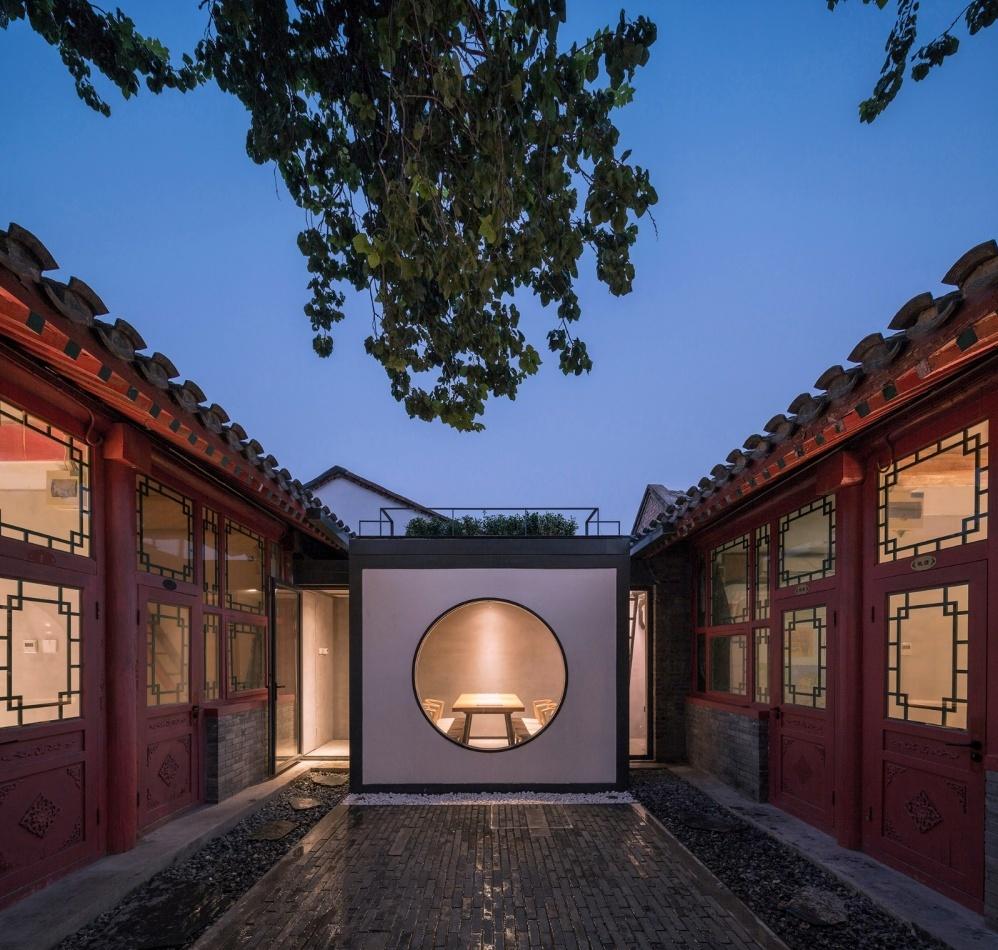

茶室夜景 ©金伟琦
茶院·草厂北巷24号改造-49
长方形天窗与圆窗 ©陈培新
茶院·草厂北巷24号改造-51

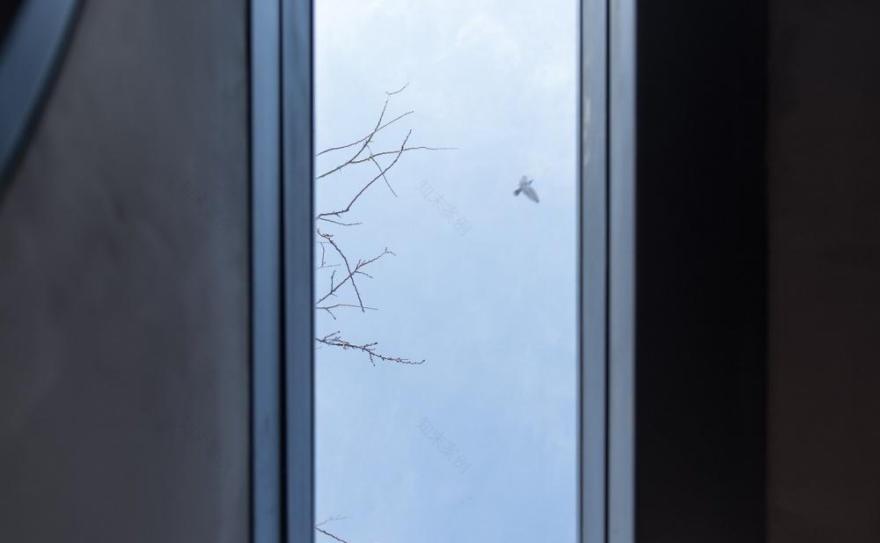

透过天窗看杏树 ©陈培新
茶院·草厂北巷24号改造-53

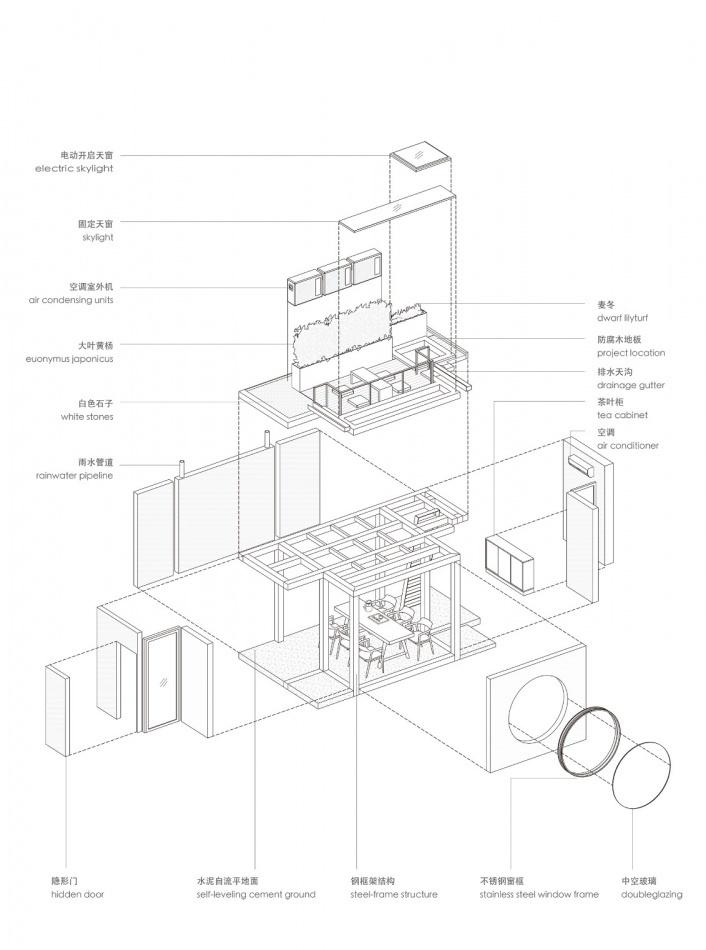

茶室爆炸轴测图兴造与材质新建茶室使用了钢结构,结构构件外露,强调空间中的线条关系,与原建筑的木结构相呼应。露台栏杆被缩小了高度,让饮茶者入座后,隐匿于山墙之下,融于环境之中。双层茶空间不仅加深了与杏树的对话,创造了不同的喝茶体验,还可在露台上远眺钟鼓楼,在空间上又一次与城市产生连接。
茶院·草厂北巷24号改造-55

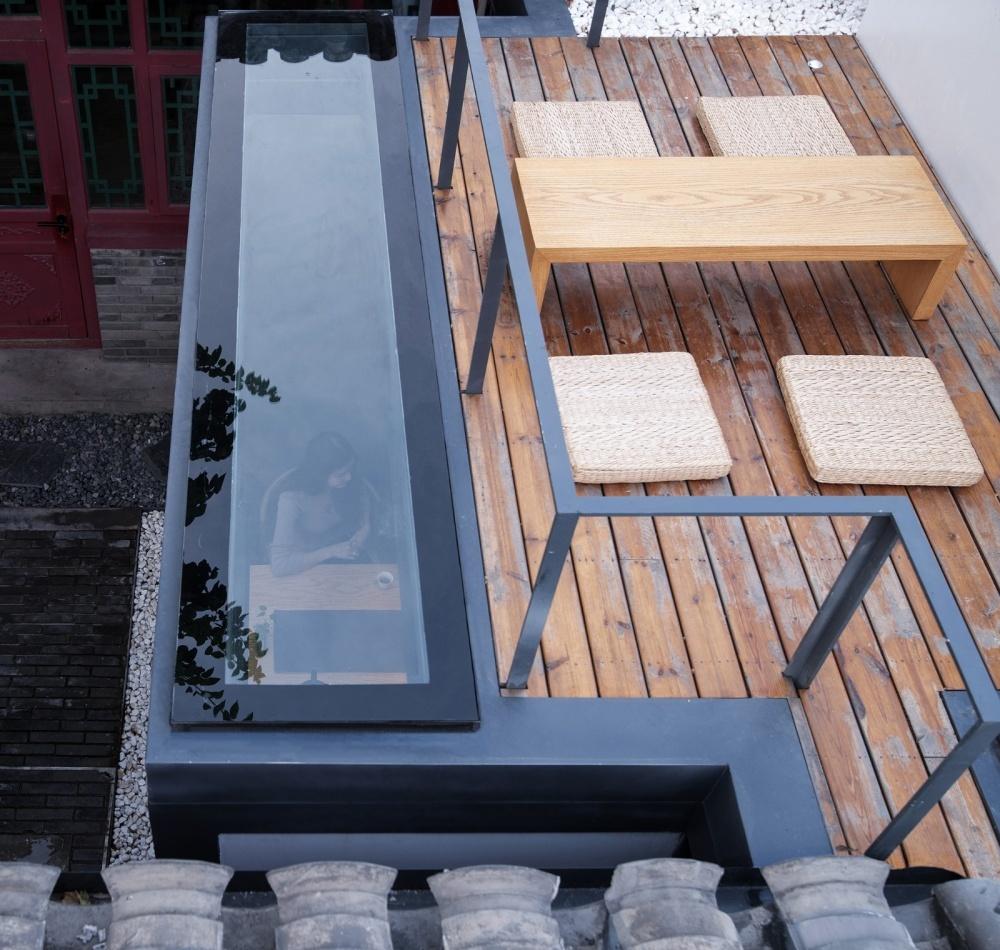

天窗 ©陈培新
茶院·草厂北巷24号改造-57

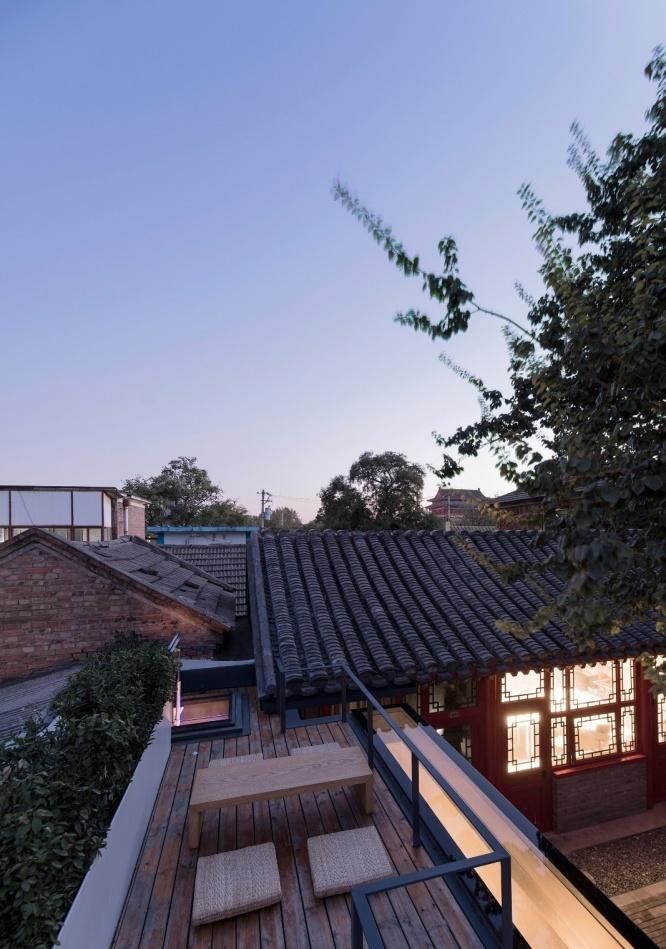

露台 ©陈培新
茶院·草厂北巷24号改造-59

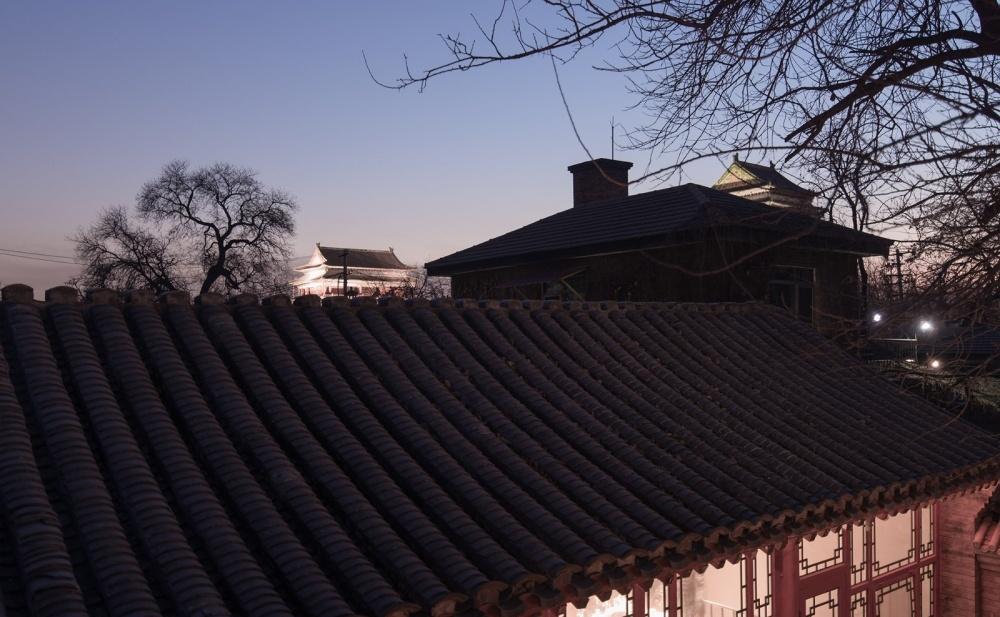

远眺钟鼓楼 ©陈培新
庭院青砖立砌,沿东西向排布,内部错落嵌入条形混凝土,线性的节奏让狭小的庭院稍显舒展。青砖与青石延续了新加的灰色调元素,只留出茶室正面的白墙,以接收杏树的光影。南北房内部屋顶保留了原有的材质,新旧之间通过槽铝分割开来,一条延续的线条分出上下、新旧的质感。
茶院·草厂北巷24号改造-62
树影投上白墙 ©陈培新
茶院·草厂北巷24号改造-64
小院新生
整个项目中,建筑师参与到建筑前期策划,通过微介入的方式使四合院空间适应新的使用需求。新与旧的对话是对建筑现状的尊重,以此延续城市的良性更新;新加茶室在四合院中探讨人与自然的关系,这是对传统精神的回应,也是对当下生活的反思。
茶院·草厂北巷24号改造-67

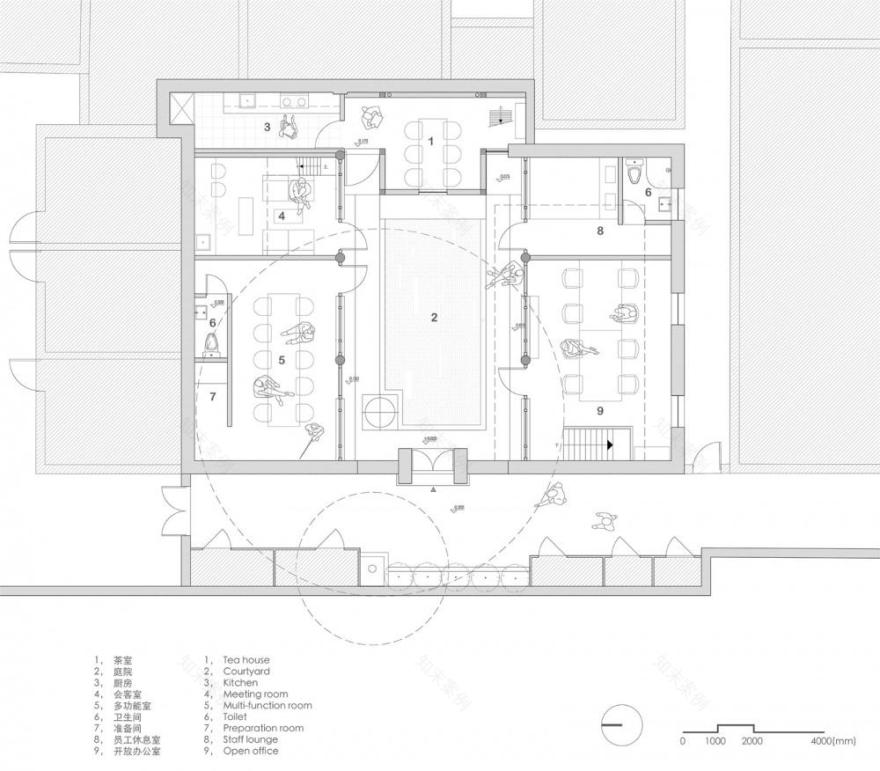

△一层平面图
茶院·草厂北巷24号改造-69

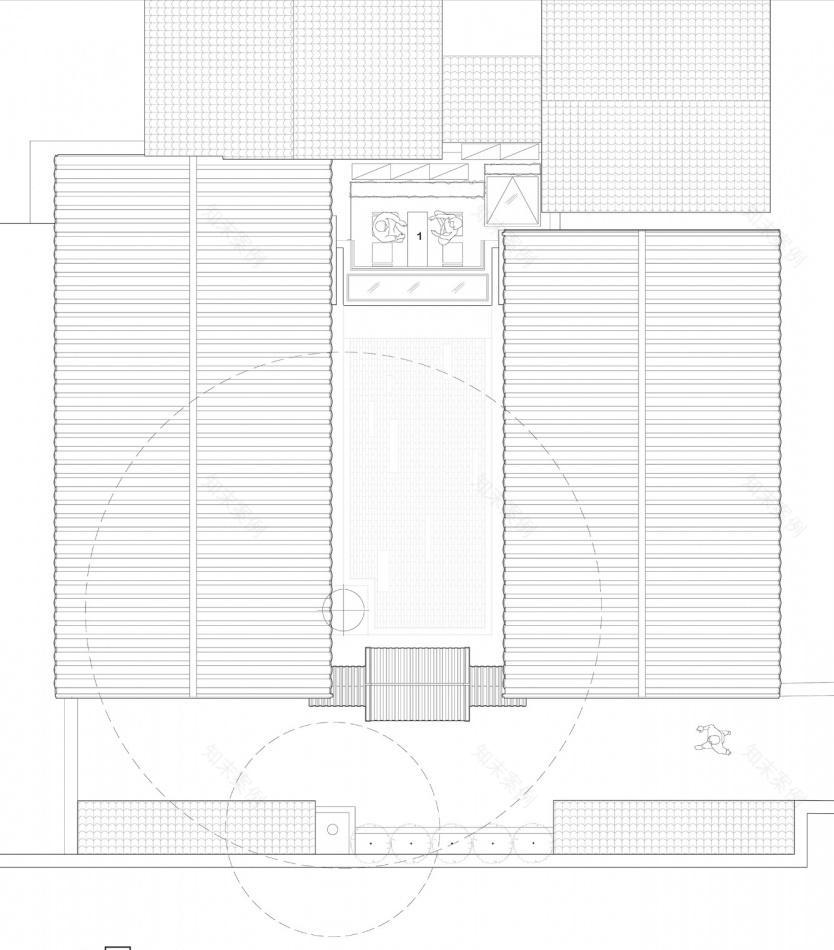

△屋顶平面图
茶院·草厂北巷24号改造-71

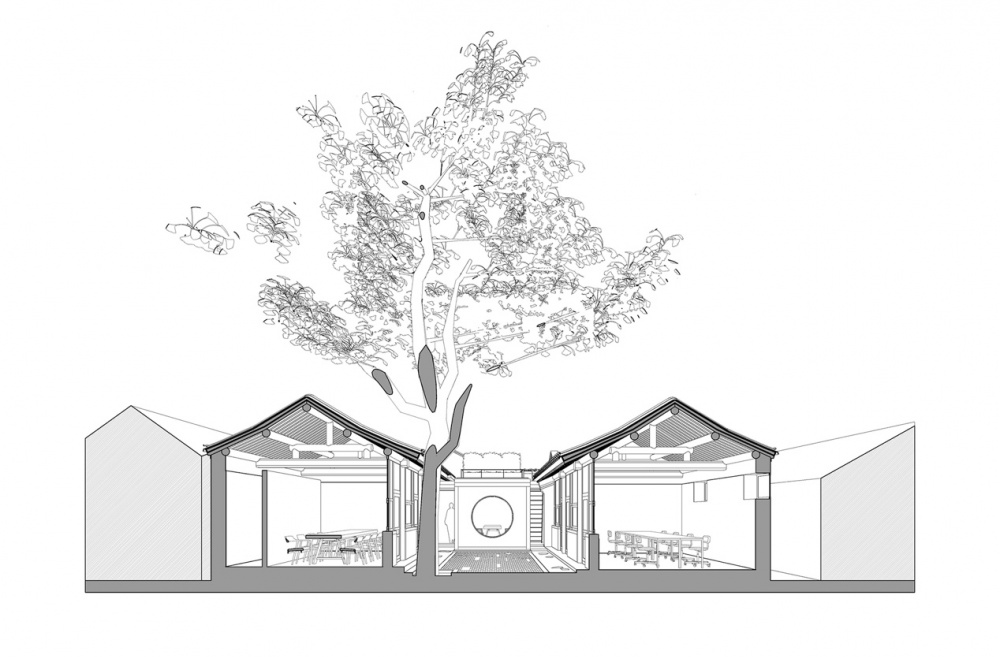

△剖透视图
项目名称:茶院·草厂北巷24号改造
设计:陈培新/兼建筑
项目设计:2017.12-2017.06
项目完成:2018.01-2018.06
项目地址:中国,北京
建筑面积:140.0㎡
摄影:金伟琦,陈培新
客户:犀牛会
