2021年末，北京地铁11号线西段（冬奥支线）部分站点开通运营。11号线最北端的模式口站，将连接一个新的网红打卡地——北京古民俗街区京西模式口。奥雅纳为该片区的更新改造提供绿色生态规划服务，通过卓越的一体化设计，多专业结合，打造了浅山地区历史文化保护区的绿色改造典范。

01

创新协作模式

“乱石山有崎岖路，时听征车撼石声。”清代诗人查慎行曾这样描写京西古道模式口。这条古道是京西通往塞外的隘口，也是古代煤炭等能源进京的必经之路。

© Arup

▲ 2015年现场踏勘照片模式口于2002年被列入北京市第二批历史文化保护区，区内古迹众多，历史文化价值很高。其中，除了明清时期古京都通向塞外的龙形古道和8座于2020年被列入北京市第二批“历史建筑”的民居和院落，还有很多仍在考证和整理中的历史文化资源。同时，模式口地区也面临风貌保护、环境整治、民生改善等问题亟待研究和解决。北京模式口大街文物保护区规划面积为35.6公顷。2016年，保护和修缮整治相关规划研究工作启动。北京市城市规划设计研究院搭建规划协作平台，不断探索并形成了以保护规划为核心，以建筑风貌、生态环境、基础设施、社区营造、业态提升等专项规划为支撑的规划研究工作体系，创新了城市绿色有机更新的合作模式。2021年11月，《模式口：斯存，思存》登上了北京台《我是规划师》节目。02绿色生态规划奥雅纳团队在模式口地区的绿色生态规划中，充分保护当地生态本底，尊重现有文化肌理和地块特色。同时，我们配合更新改造整体方案，提出了系统化的绿色生态规划思路，展开多个专题研究。其中包含：

生态景观

海绵城市

绿色建筑

废弃物

绿色交通模式口历史街区位于老城外浅山地段。受地形影响，模式口大街文物保护区历史上一直是北部山区主要的行洪通道之一，雨洪问题是影响居民安全的重要隐患。通过海绵城市专题研究，我们系统构建雨洪收集系统，未雨绸缪保障居民安全。

奥雅纳提出山洪控制内涝控制和海绵城市的综合策略和技术建议。通过生态保护专题，同步开展北部山地生态修复研究，带动北侧法海寺森林公园的环境提升，重构了绿色生态空间体系。同时，我们还提出了针对既有建筑的绿色改造策略、废弃物处理策略、绿色街道和智慧交通策略，打造浅山地区一体化绿色生态改造典范。03修复生态网络通过对区域生态格局以及西山界面、基地街道及开放空间的现状分析，我们构建了“两主轴”、“五次轴”、“两斑块”、“多点”的绿色生态网络，加强了基地与周边生态资源的联系。

© Arup

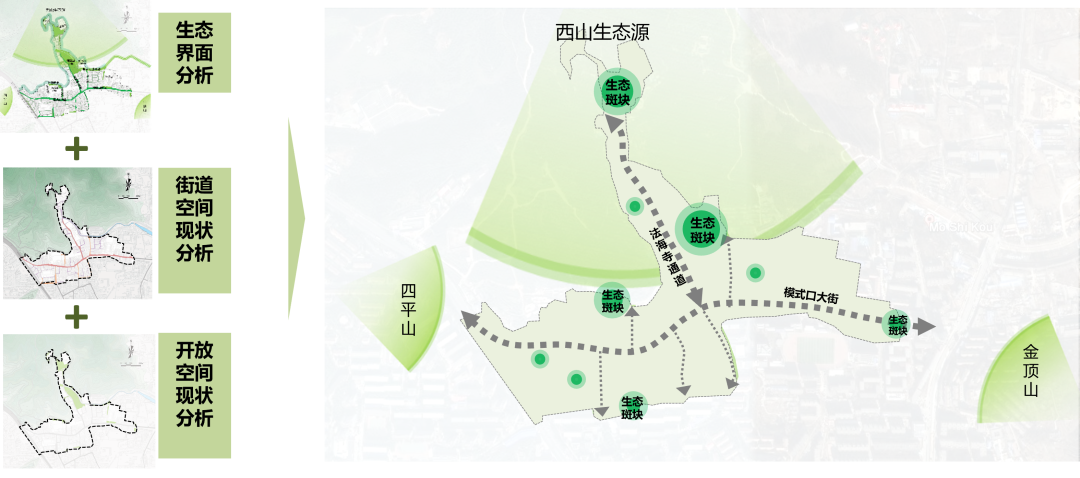

▲生态景观的机会空间分析图

针对基地不同尺度街道和开放空间现状，我们提出了绿色化改造和多功能改造的初步策略。

设计团队提出，在开放空间设置雨水花园。花园在满足活动需求的同时，可实现滞留雨水、净化雨水和补给地下水。我们在开放空间的地下部分设计储水设施，用于景观灌溉。

©Arup

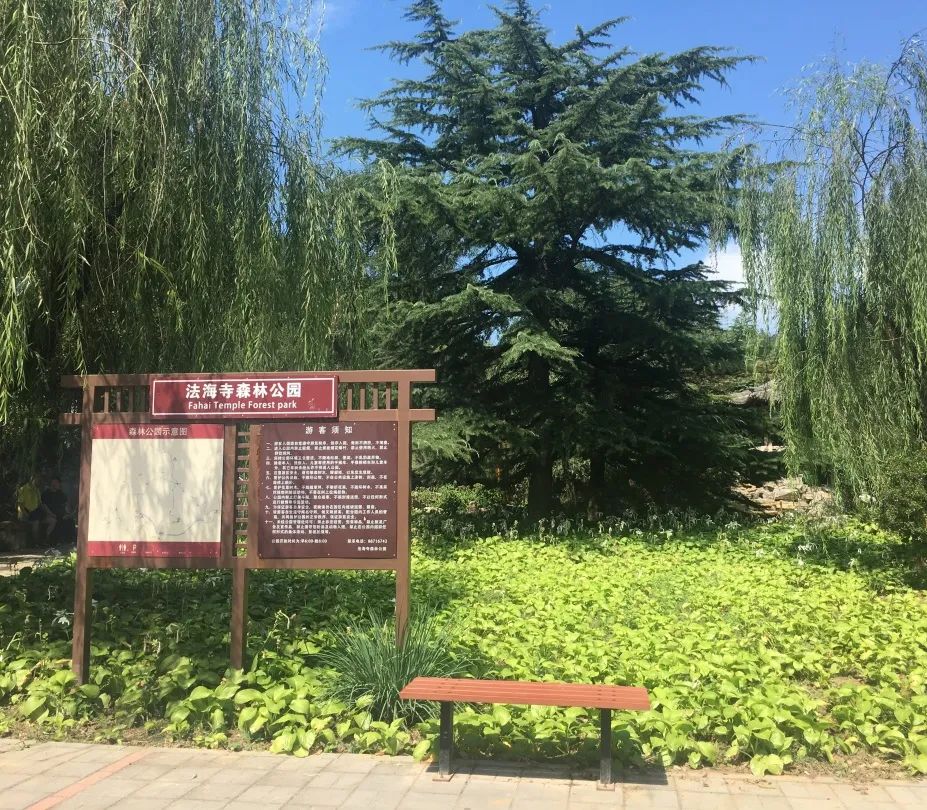

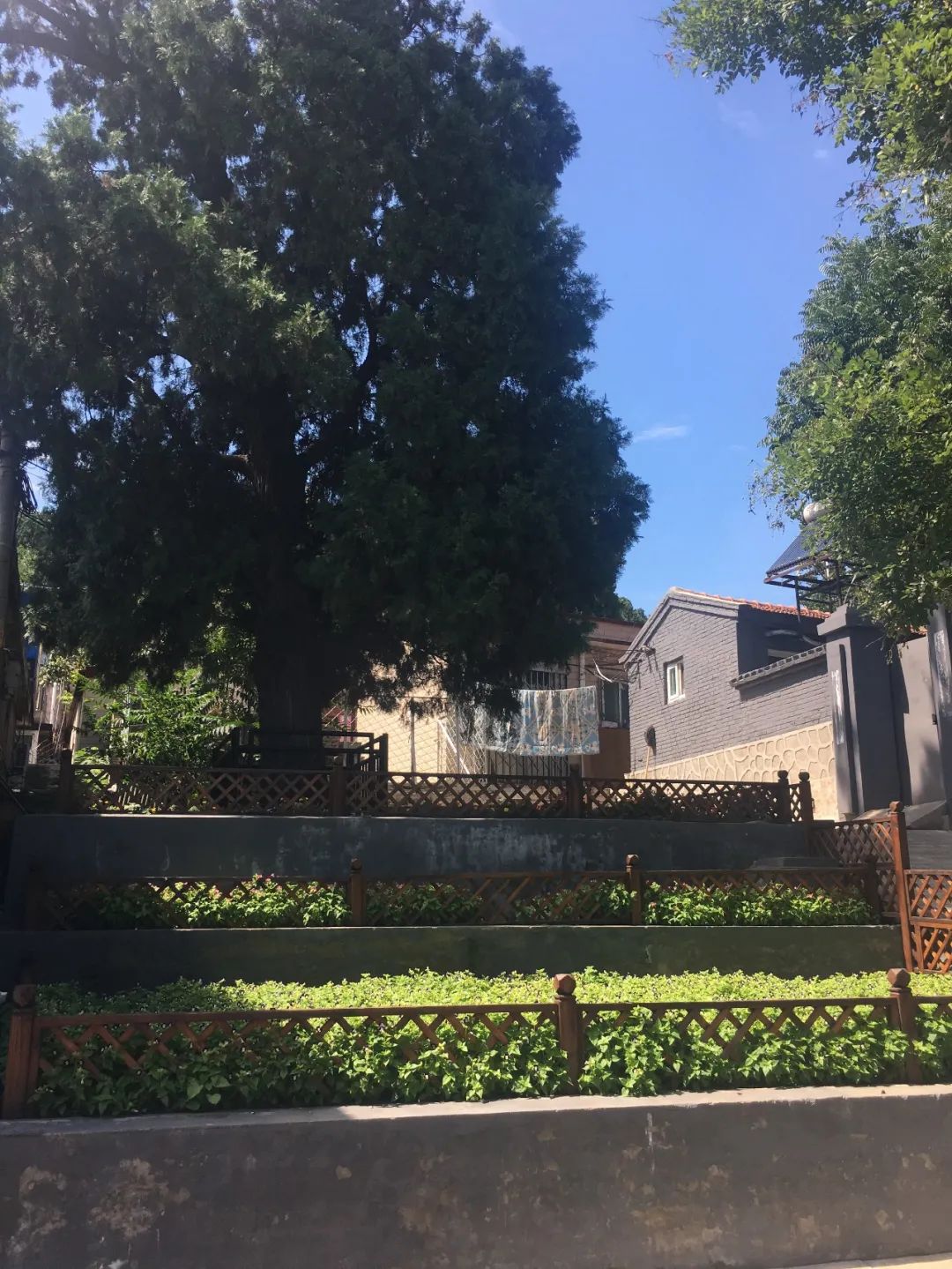

▲2018年现场回访照片

我们保留已有乔木，并采用可渗透铺装或植草砖代替水泥铺地，或用鹅卵石铺地以代替绿地承接雨水。我们在街道铺设透水铺装，同时在宽街沿街道设置植被浅沟，吸收和净化地表雨水；在窄街铺设渗透沟，汇聚街上的地表雨水。

利用较大规模的庭院空间，团队采用了庭院绿地设计，通过增加的庭院绿化缓解基地绿色资源少的问题。同时，我们将部分具备条件的建筑屋顶改造为绿化屋顶。团队充分考虑了建筑的垂直绿化（竹、草、花、攀援植物）等，并通过结合传统屋檐设置雨帘等手段，对雨水进行综合管理。

© Arup

生态景观改造建议示例

04

海绵城市

绿色基础设施

奥雅纳设计团队基于区域水文分析，再结合区域内道路、建筑等信息，讨论各区域适宜的海绵城市技术手段。

山洪控制

团队根据模拟的山洪量，对滞蓄深度和滞蓄占地面积进行了估算。以全民健身场地为例，场地是位于西山和原模式口小学之间的狭长三角形地块，现为硬质铺装，面积约0.146公顷。我们建议将健身场地北部地势低洼区约0.23公顷纳入场地，建设海绵公园，用以蓄滞部分山洪量，保证基地居住区的防洪安全。

此外，团队借助模式口现有的沿街小型绿地空间，打造口袋公园。这些小型开放空间布局灵活，并将雨水管理和绿化种植等多种功能结合为一体。

© Arup

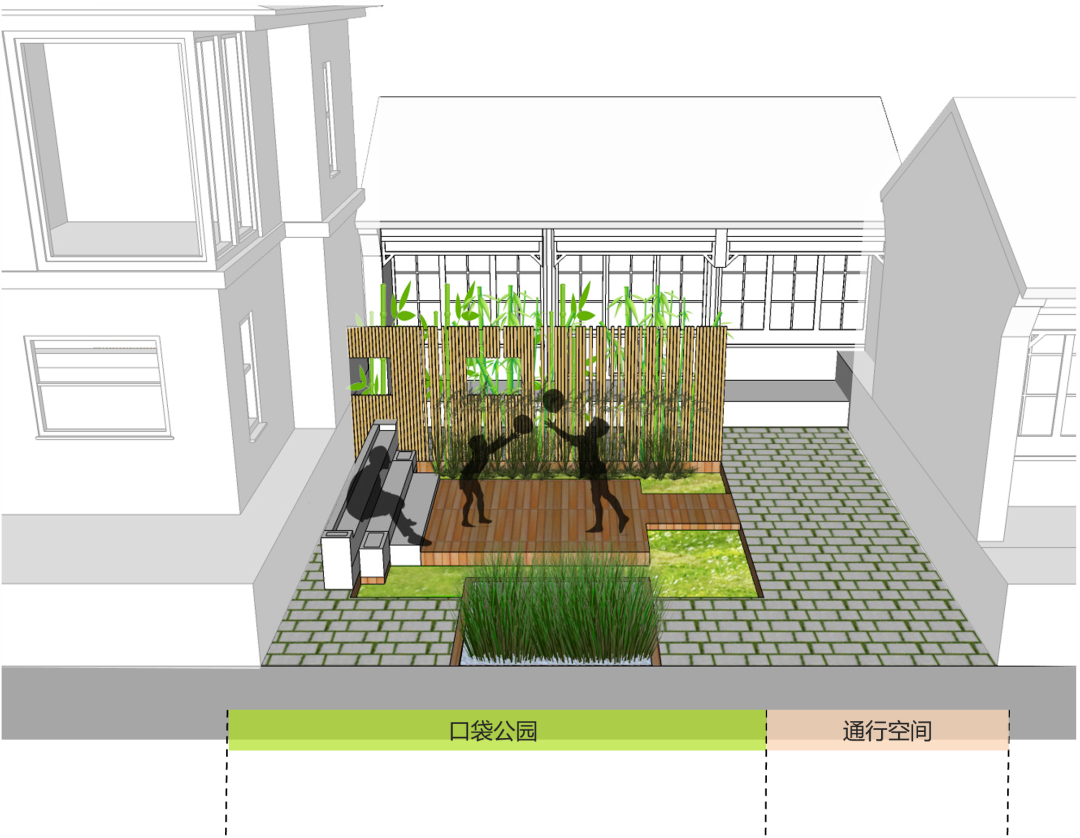

▲口袋公园改造建议示例

内涝控制

在模拟分析初步确定基础内涝点后，我们结合绿色基础设施，逐一提出有针对性的缓解措施。

例如，在模式口大街西侧区域，考虑到该区域周边无可以利用的绿色空间，为缓解内涝风险点，我们建议后续规划设计中设置灰色基础设施，接入二级雨水排水管道支网，使管网互通，减轻内涝现象。而在承恩寺周边区域，由于建筑围合造成的内涝区域周边有一些绿色空间，规划方案则需考虑利用绿地空间结合绿色基础设施，对其进行一定的滞蓄。

© Arup

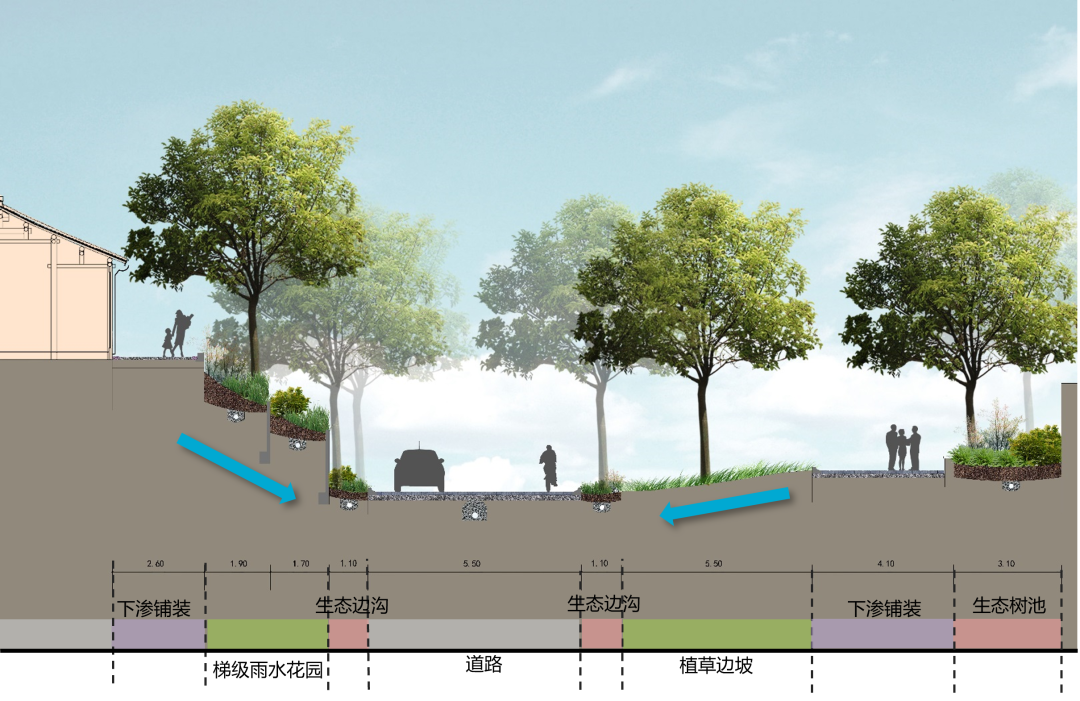

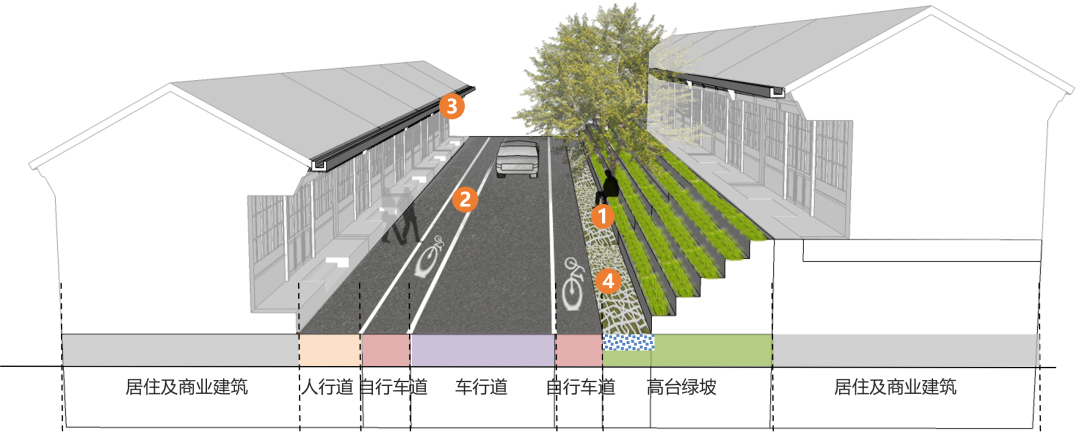

▲海绵城市典型街道剖面示例
