简上体育综合体丨中国深圳丨CCDI悉地国际

2022/04/02 12:58:05

查看完整案例

微信扫一扫

下载

你可能还喜欢

换一换

巴西奥运曲棍球中心

Vigliecca & Associados

西班牙跑马场Zarzuela（1941）

Carlos Arniches

NOMADE 建筑事务所重塑“Hippodrome De La Baie”马场展厅

116

386

简上体育综合体历时五年顺利进入运营阶段，从设计到建造，从整体到细节，从外到内，都倾注了 CCDI 设计师大量心血。作为国内首个垂直化混合型都市运动中心，在顺应场地条件和功能需求的同时重塑城市精神，在社区生活中扮演重要角色，成为满足全民健身运动的公共体育场所。

01Background

融合场地精神，强化活力氛围

项目位于龙华区民治街道简上路与新区大道交汇处，项目西北面为简上路，西南面为新区大道，东北面为民悦北路。总建筑面积为：62809.29㎡，高 53.9 米，地上 5 层，地下 2 层。简上体育综合体是国内第一个采取高层错层设计的垂直分布式体育场馆，开馆后将全面覆盖 5G。

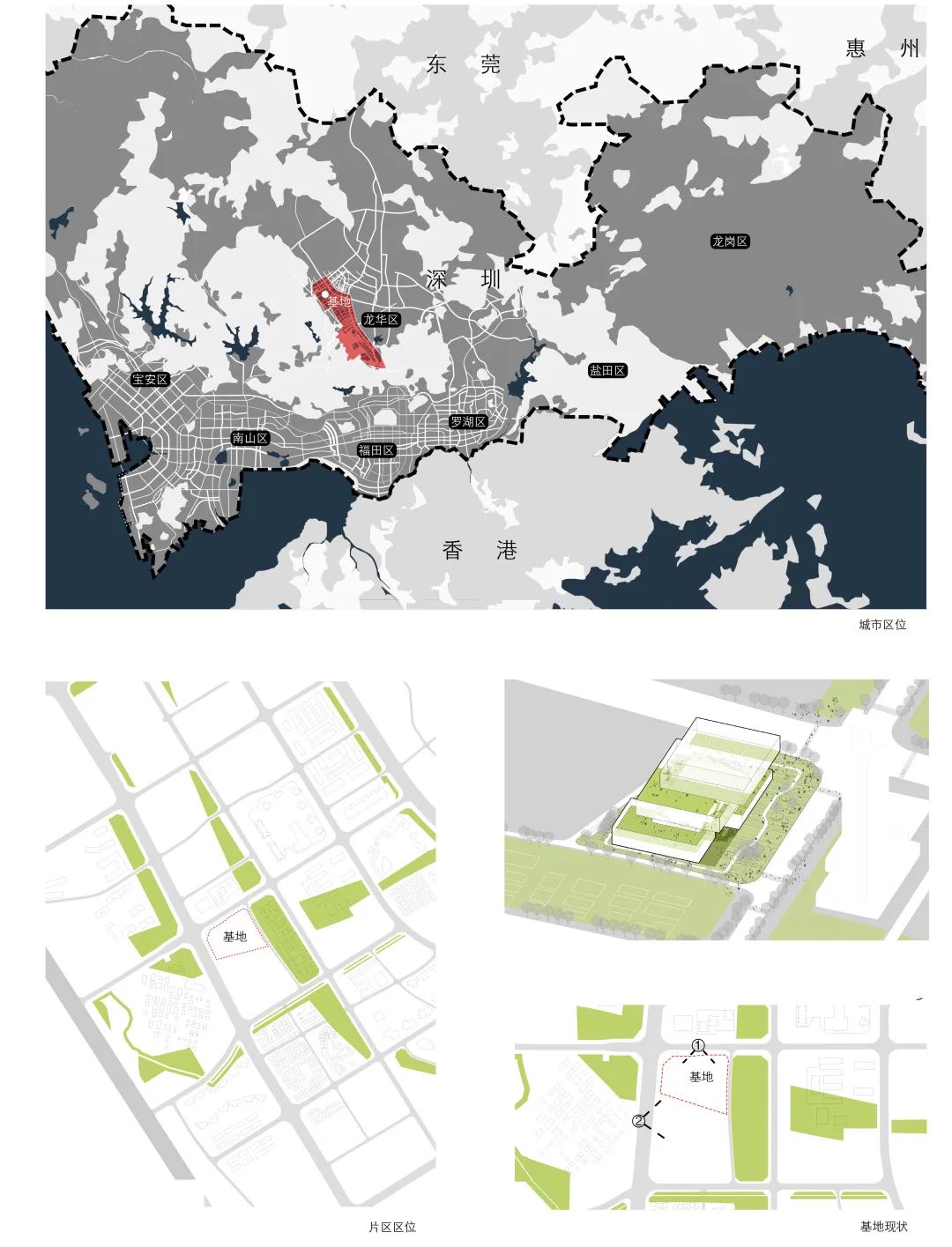

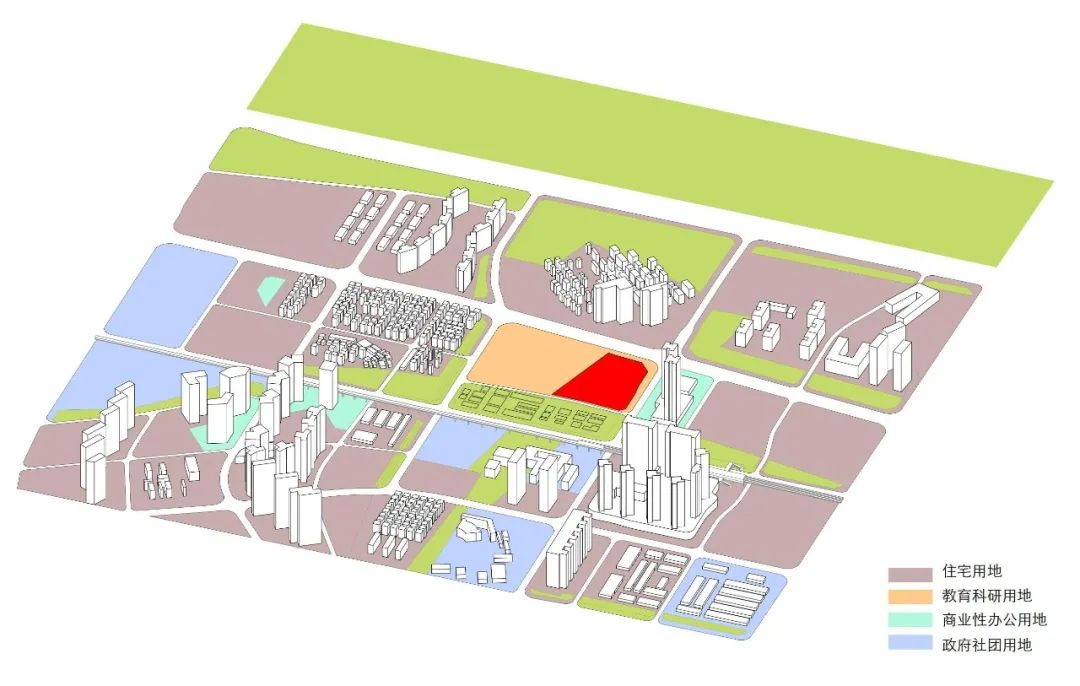

∆简上体育综合体区位图

简上路的景观通廊及东侧的规划绿带，为场地提供了良好的街区氛围和自然环境，场馆周边可供市民休憩慢行，运动慢跑。以场地作为联系，简上体育综合体内部置入了变幻多彩的景观配置，衔接东侧规划绿带，强化运动活力街区氛围。

∆功能分区图

02Architectural Form

叠落退让的建筑体量

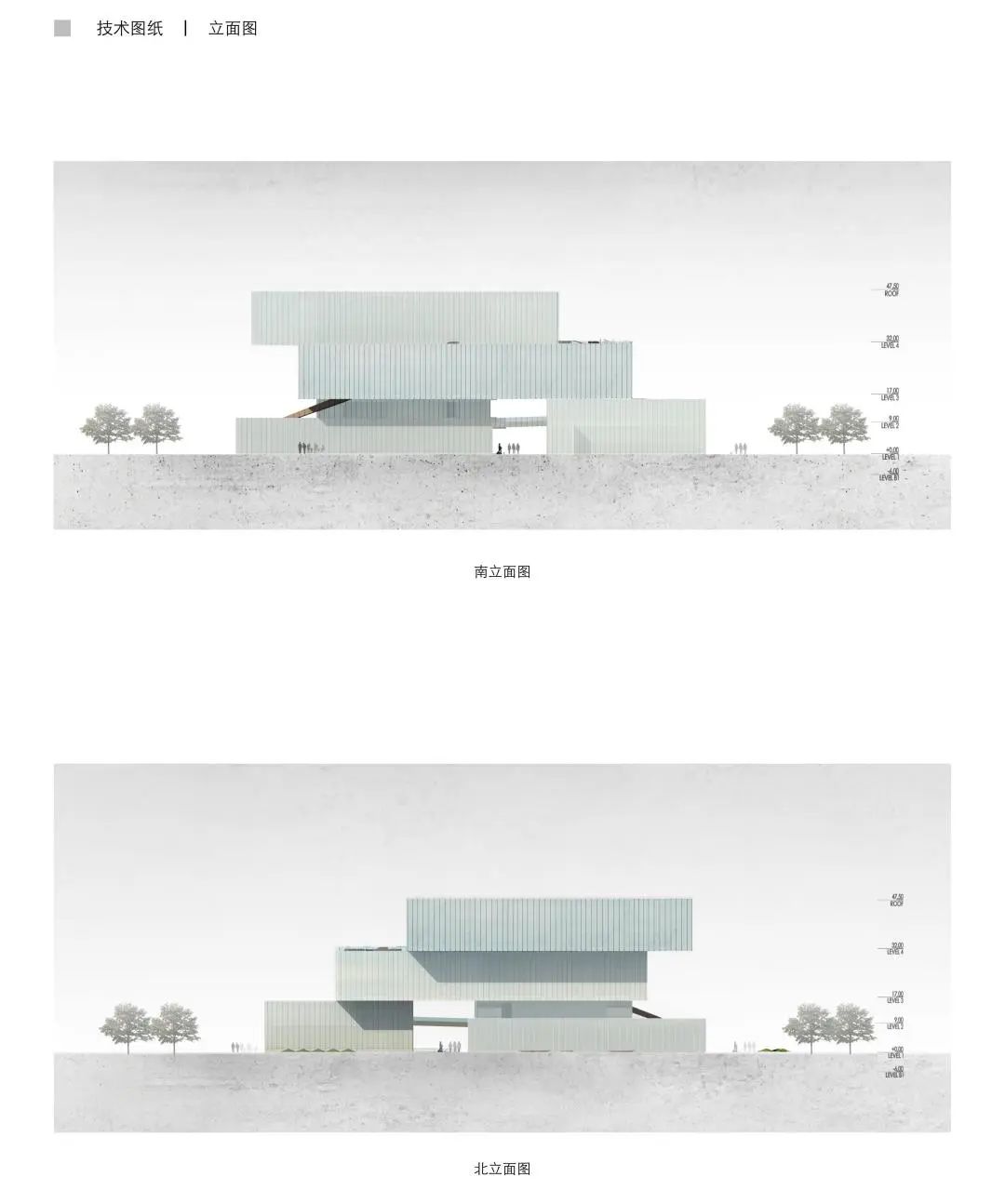

受场地限制，体育场馆在垂直向上进行叠加布置。与城市空间形成呼应，建筑体量沿东侧及南侧叠落退让，照应东侧规划绿带，在北侧形成有遮阴的城市广场，强调城市景观轴线。悬挑创造出更多的阴影空间提供给市民 24 小时适应深圳气候环境的活动场所，室内外相互串联，功能交织切割，最大程度激活城市运动活力。

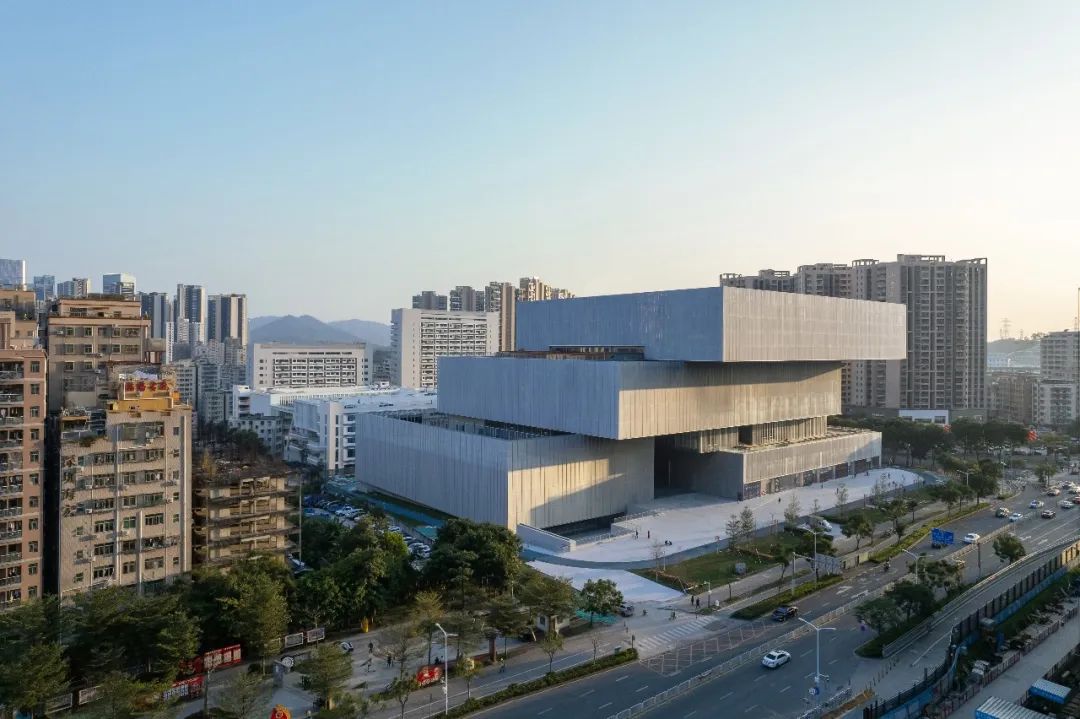

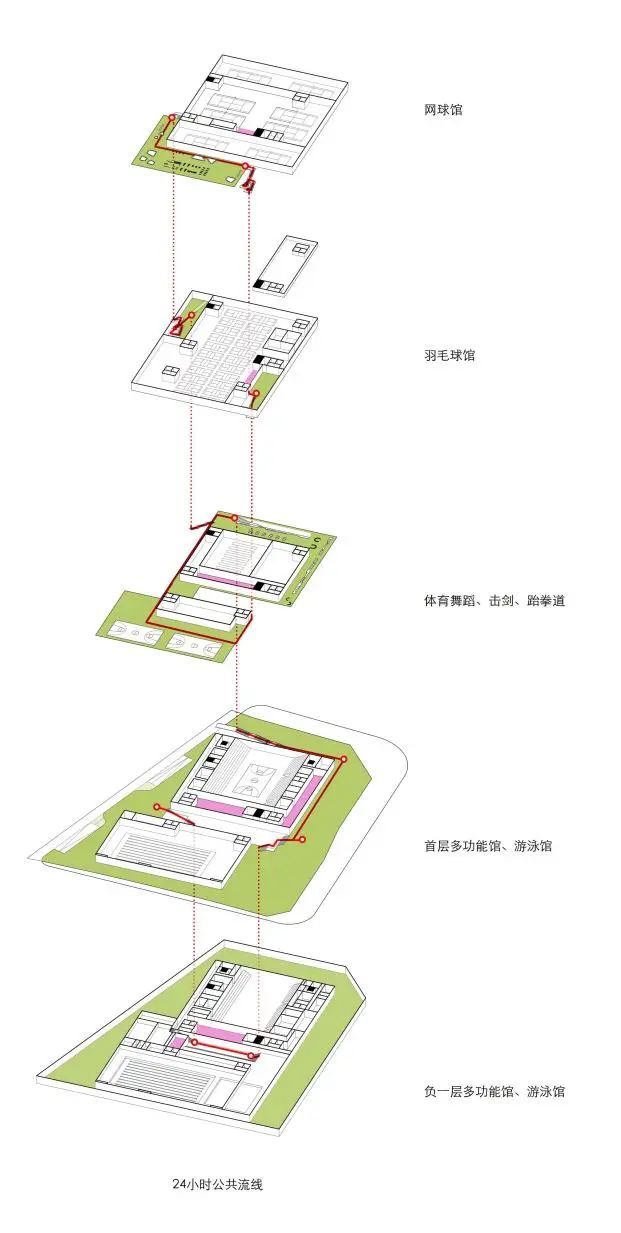

∆垂直叠加的建筑体量

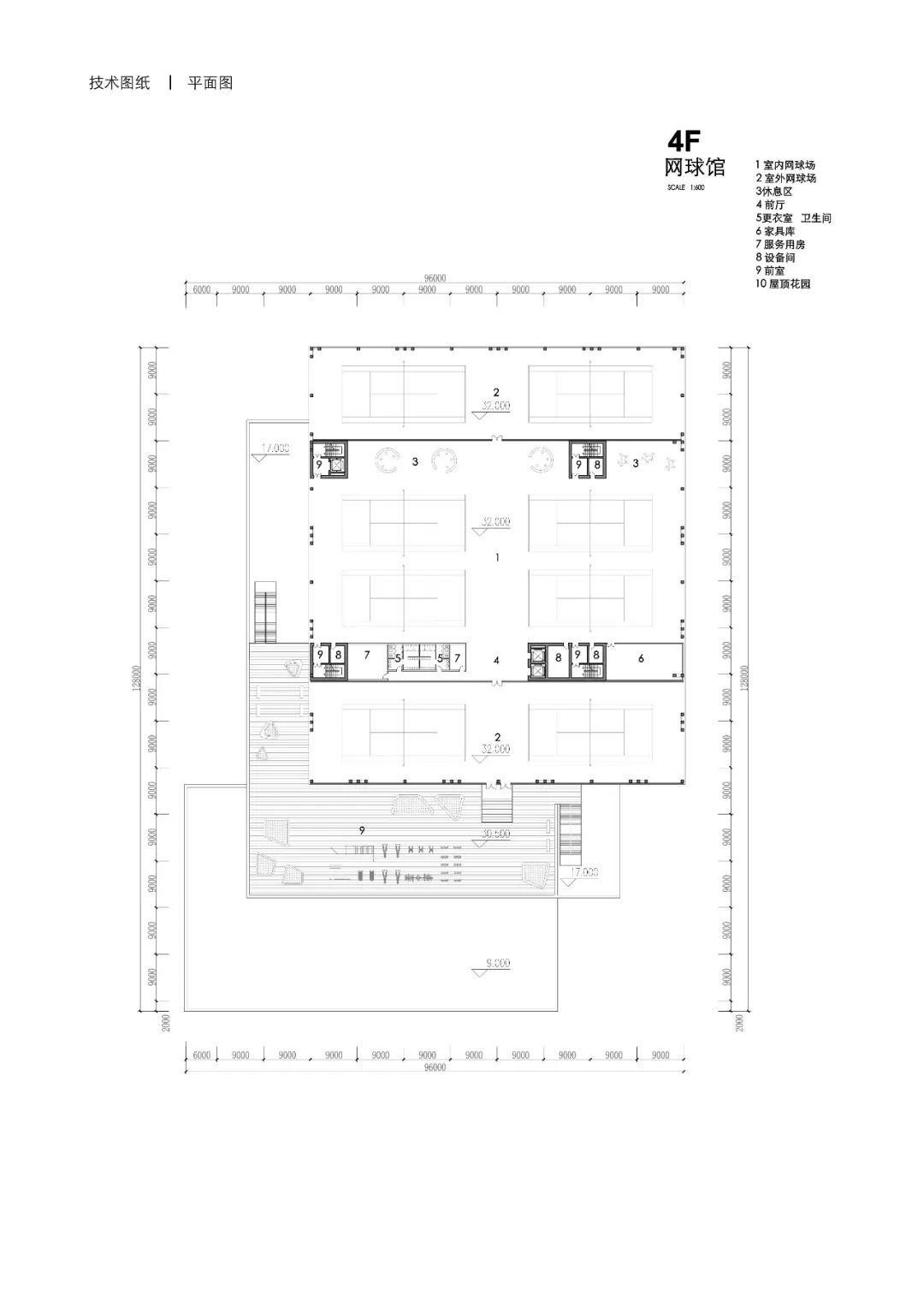

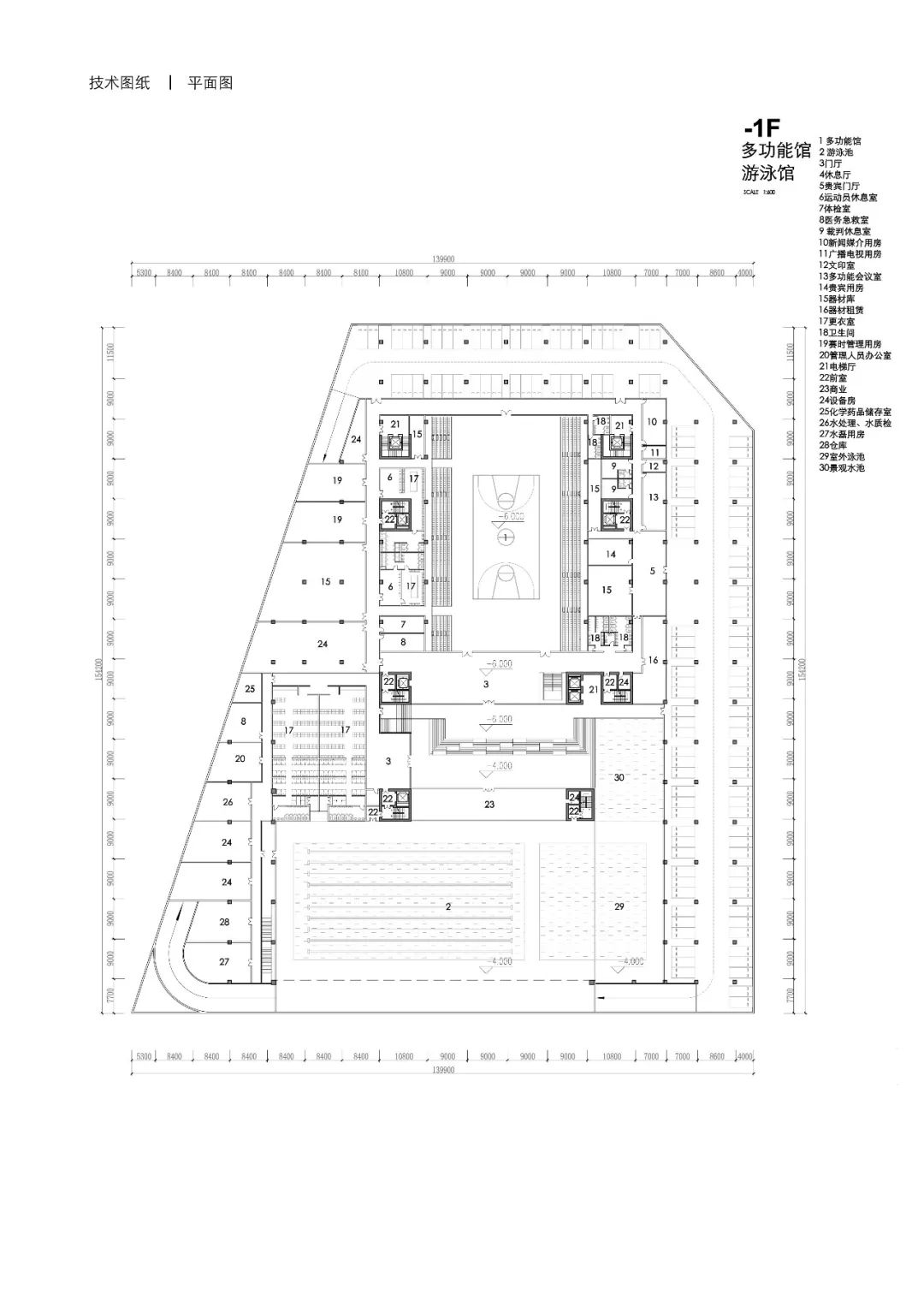

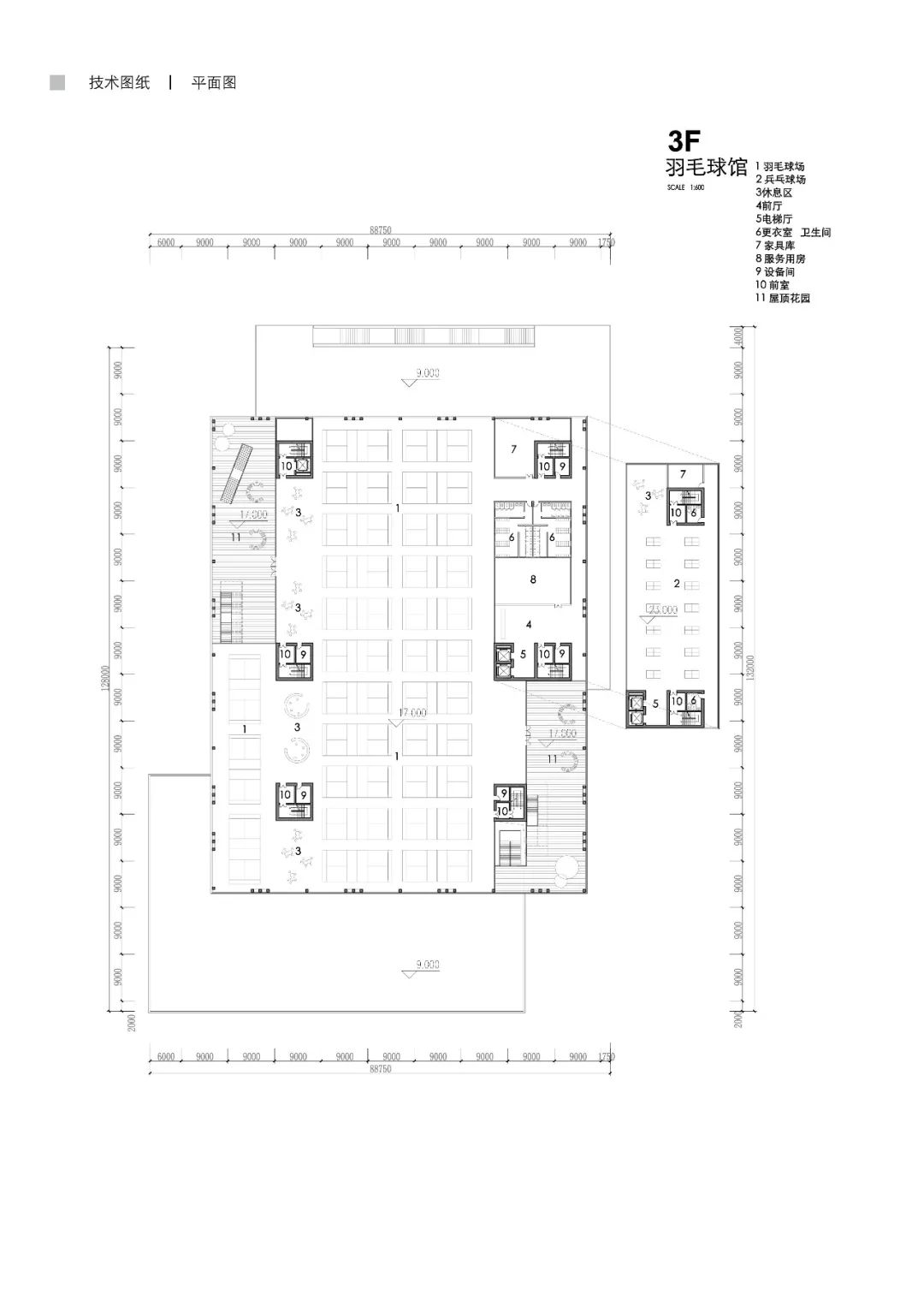

利用地形高差解决场地限制和体量庞大功能复杂的矛盾。体量最大的综合馆和游泳馆被嵌入地下，占据负一层至二层空间呈半开放状态；羽毛球馆和网球馆体量大而集中，分别置于顶上四层和五层；在上下大型场馆之间的三层，设有一些小型场馆，比如跆拳道、击剑、乒乓球、舞蹈和健身等。以极简主义的表达方式下容纳了极其丰富的功能和空间。极简的形式关系建立在清晰、精确的数理逻辑之上，并贯穿到结构、材料的组织逻辑中去。

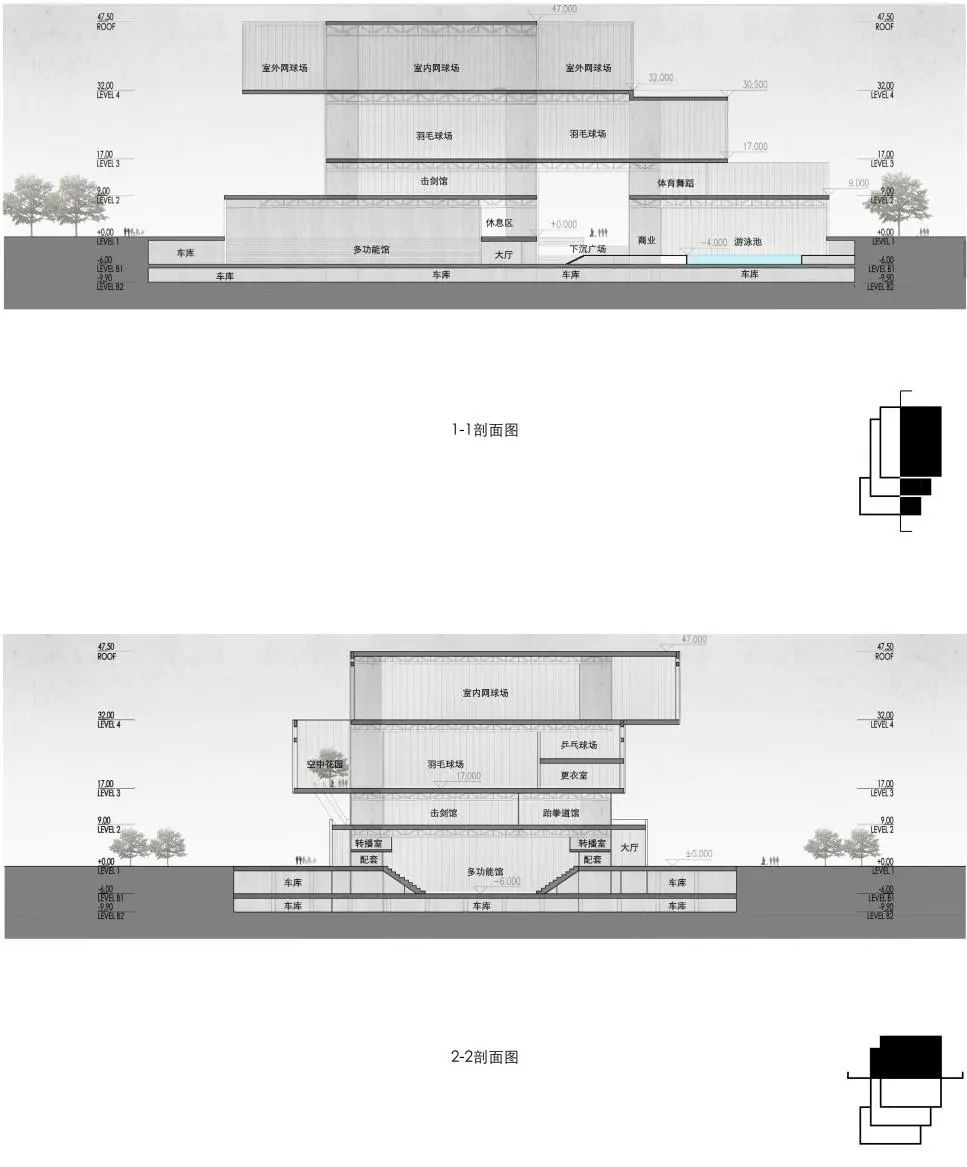

∆剖面图

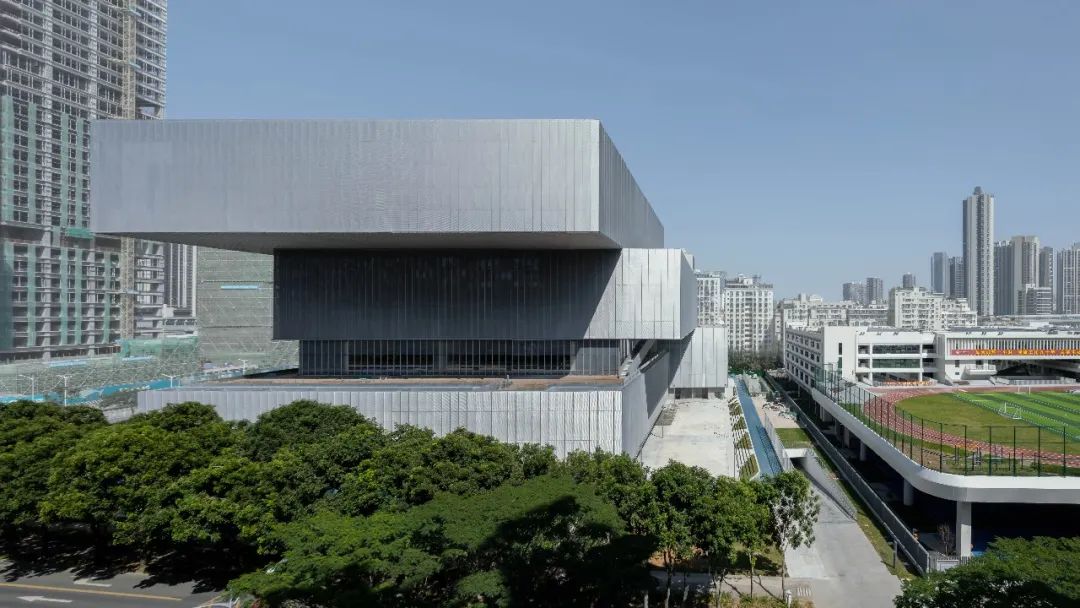

从宏观上看，简上体育综合体融入城市的同时又不失个性。一方面，错动的体量消弱了建筑庞大的体量感，与周边城市肌理相协调。另一方面，极简的形态建立起别具一格的视觉特征，很容易从混乱的城市背景中脱离出来。

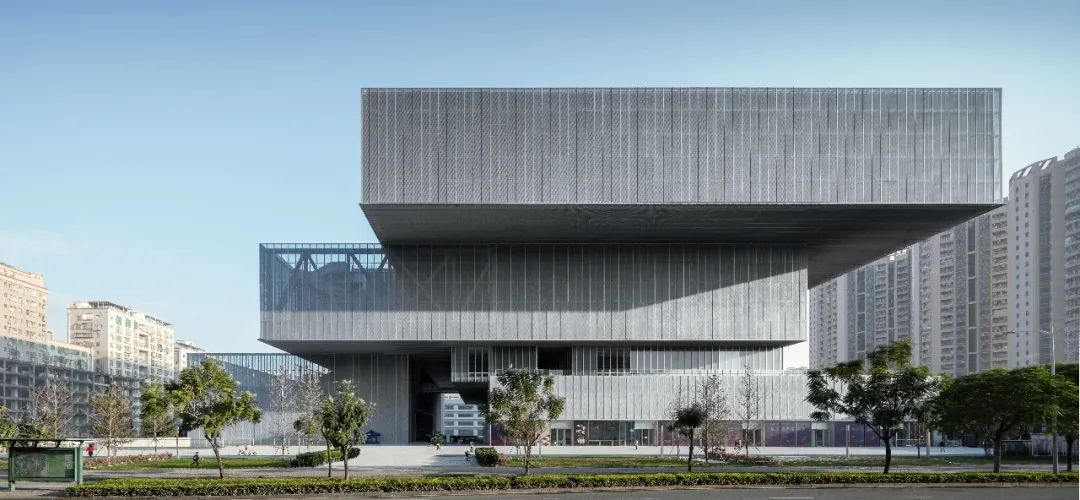

从城市背景中脱离的简上。走近看，建筑多孔性的特征渐趋明显。在建筑底部，贯通南北的开敞门厅吸引市民自由出入，最大化激活建筑内外的体育活动，从而上下联系方便，可达性强，可作为室内场馆的延伸，供市民健身运动，亦可驻足停留，眺望城市美景，享受亲近自然的活动空间。

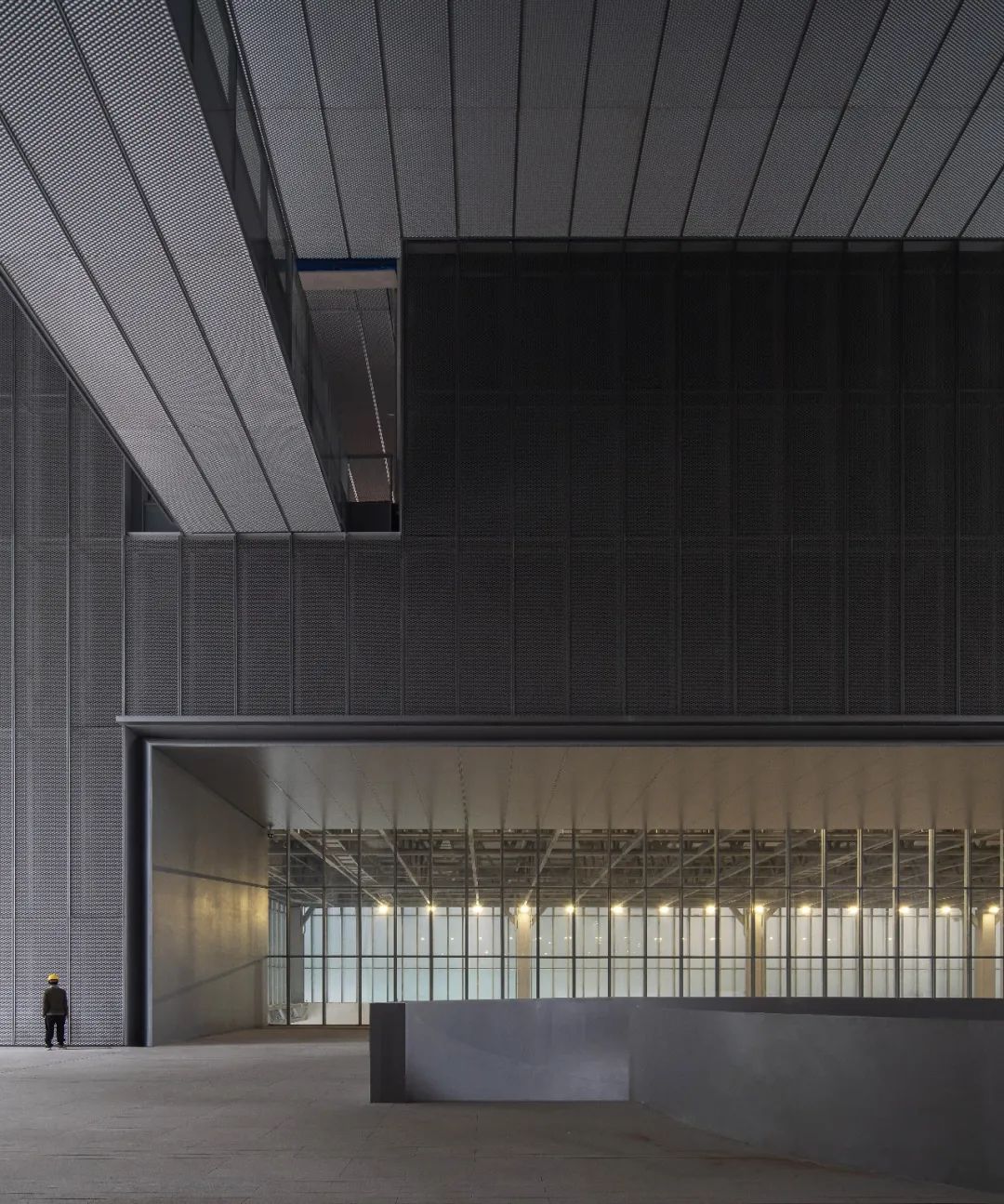

∆首层公共门厅

∆贯通南北的大通廊。

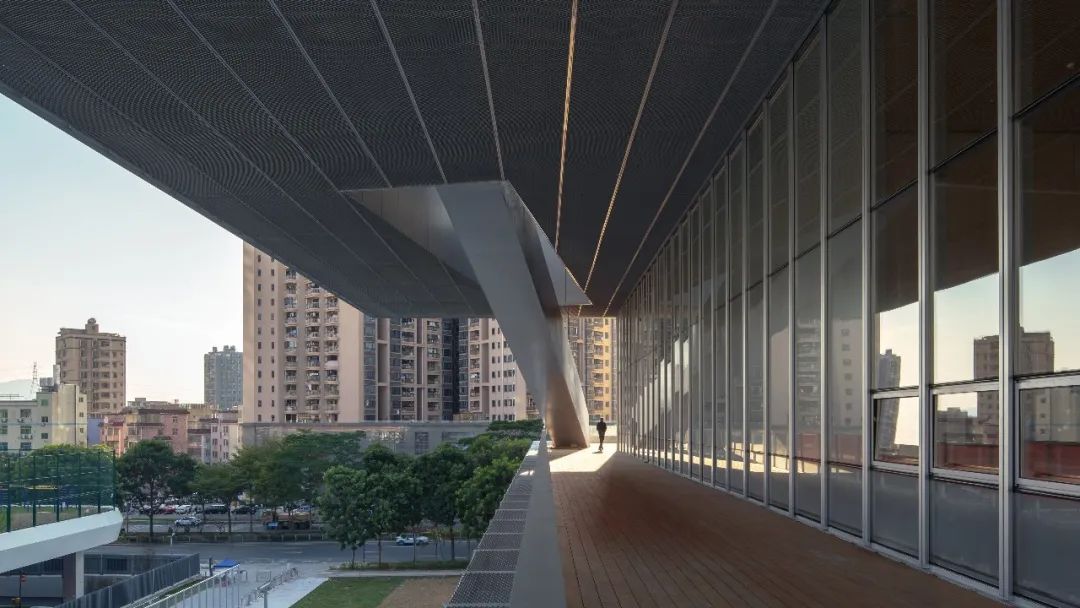

功能布局遵循空间和结构布置的合理性原则，在其上各层，均有露台、花园、架空休憩空间植入。楼梯上下连接，并与地面广场相接，鼓励市民在闭馆之后继续使用这些开放空间。鉴于用地周边活动场所相对匮乏，简上体育综合体在投入使用后，有望成为周边市民乐于前往的城市客厅。

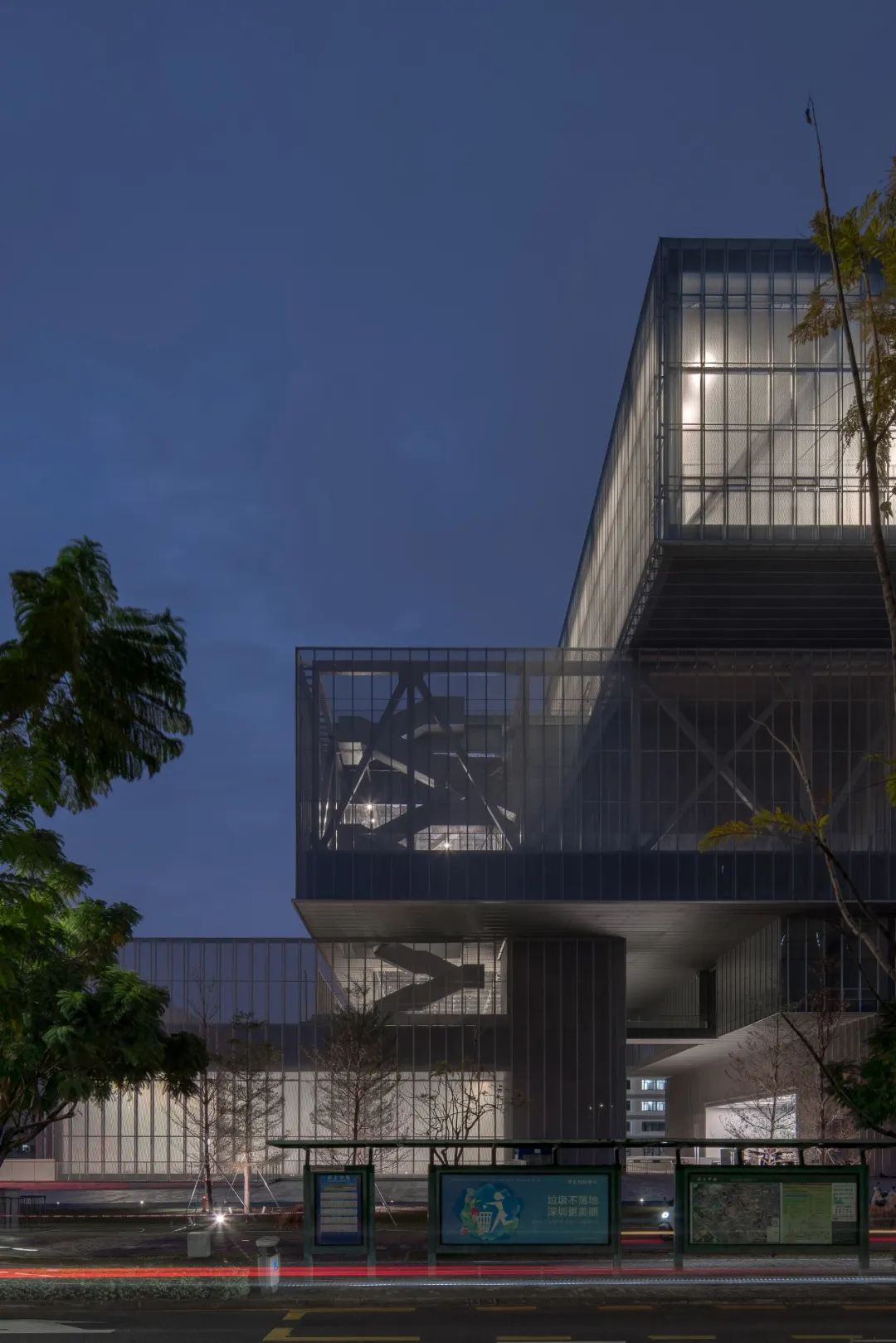

∆串联各层的公共楼梯

03Architectural Structure

核心筒外伸钢臂桁架系统

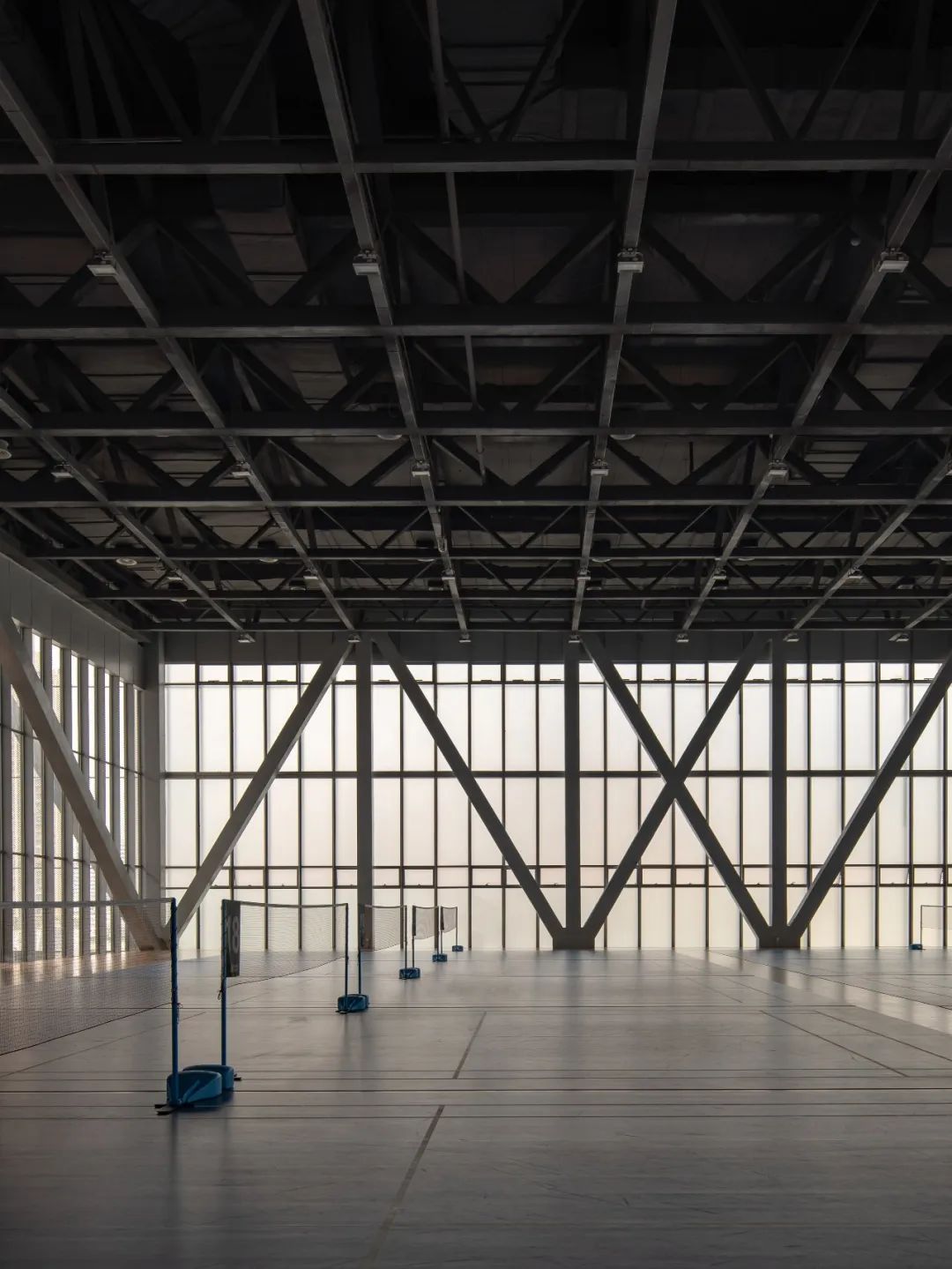

项目结构体系采用多筒体支承的大跨空间桁架结构。主体结构由六个钢筋混凝土筒体支撑，每层由层间钢桁架与腰桁架共同受力，上下错动，实现核心筒间最大净跨 46.8m，五层及屋面层西侧、北侧最大悬挑长度 19.6m 的大跨度与超远悬挑。悬挑处利用核心筒外伸钢臂桁架系统，从而形成建筑外围公共活动空间。

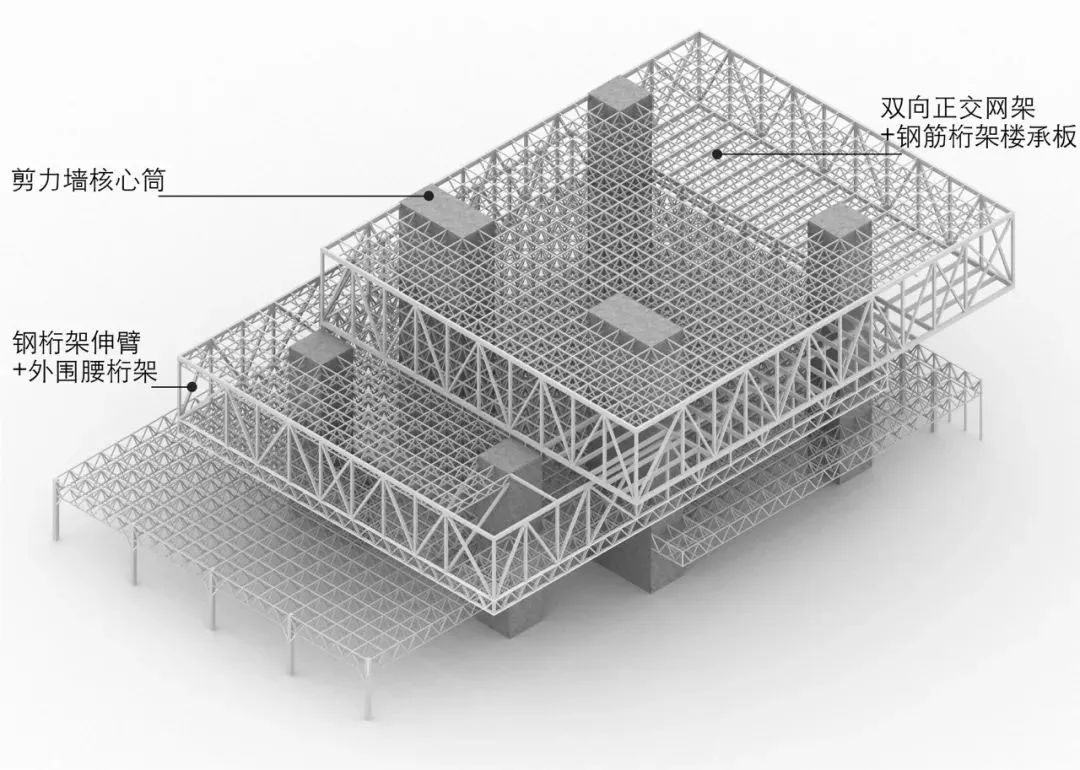

∆结构拆解模型

∆结构模型立面图

由剪力墙核心筒和空间钢桁架实现大跨度以及大悬挑，结构传力途径简洁、明确以满足体育活动对于大空间及灵活布置的要求，并且达到了空间、形式与结构的高度统一。

整体结构

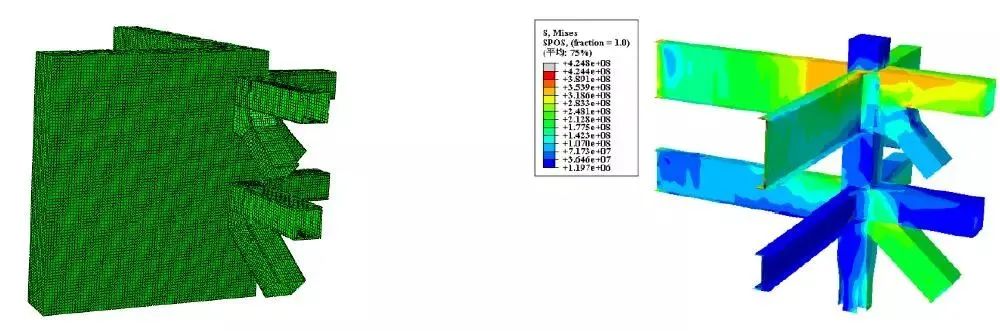

桁架与剪力墙筒体相连节点为刚接，其承载力和安全度决定整个结构的承载力和安全度，是整个工程的关键。

桁架弦杆的轴力通过筒体内型钢柱，传至剪力墙内型钢梁及钢筋混凝土暗梁。剪力墙内型钢柱在节点处由十字型改为箱形截面，并在上下翼缘处设内加劲肋板。

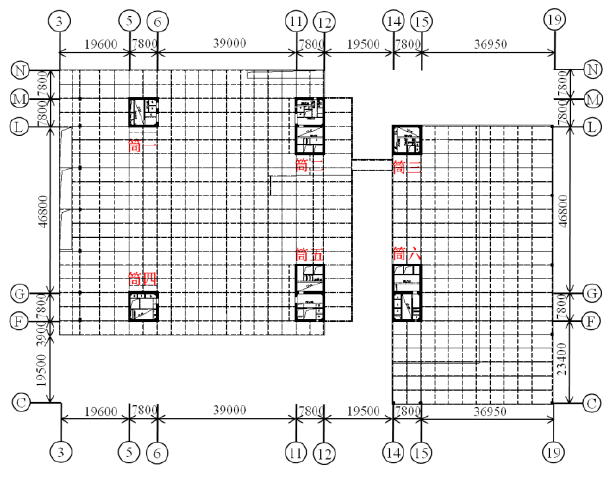

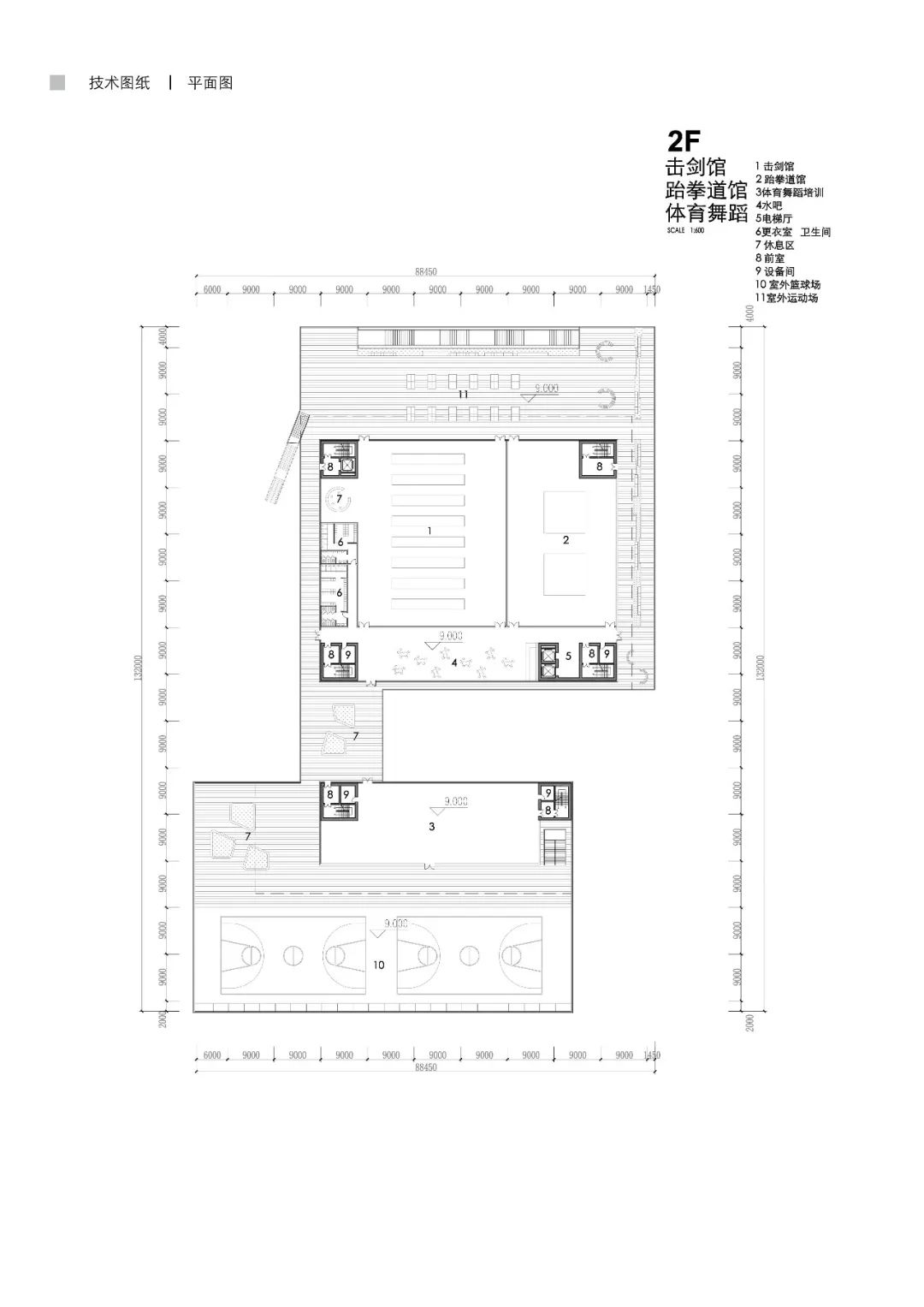

∆三层结构平面图

04Architectural Skin

表皮与结构的高度统一。人们对建筑的感知，往往是从建筑表皮开始的。简上体育综合体表皮设计简明，由腰桁架与承接桁架形成的钢结构体系依然清晰可辨，表皮模数和结构模数保持一致，设计逻辑清晰统一。

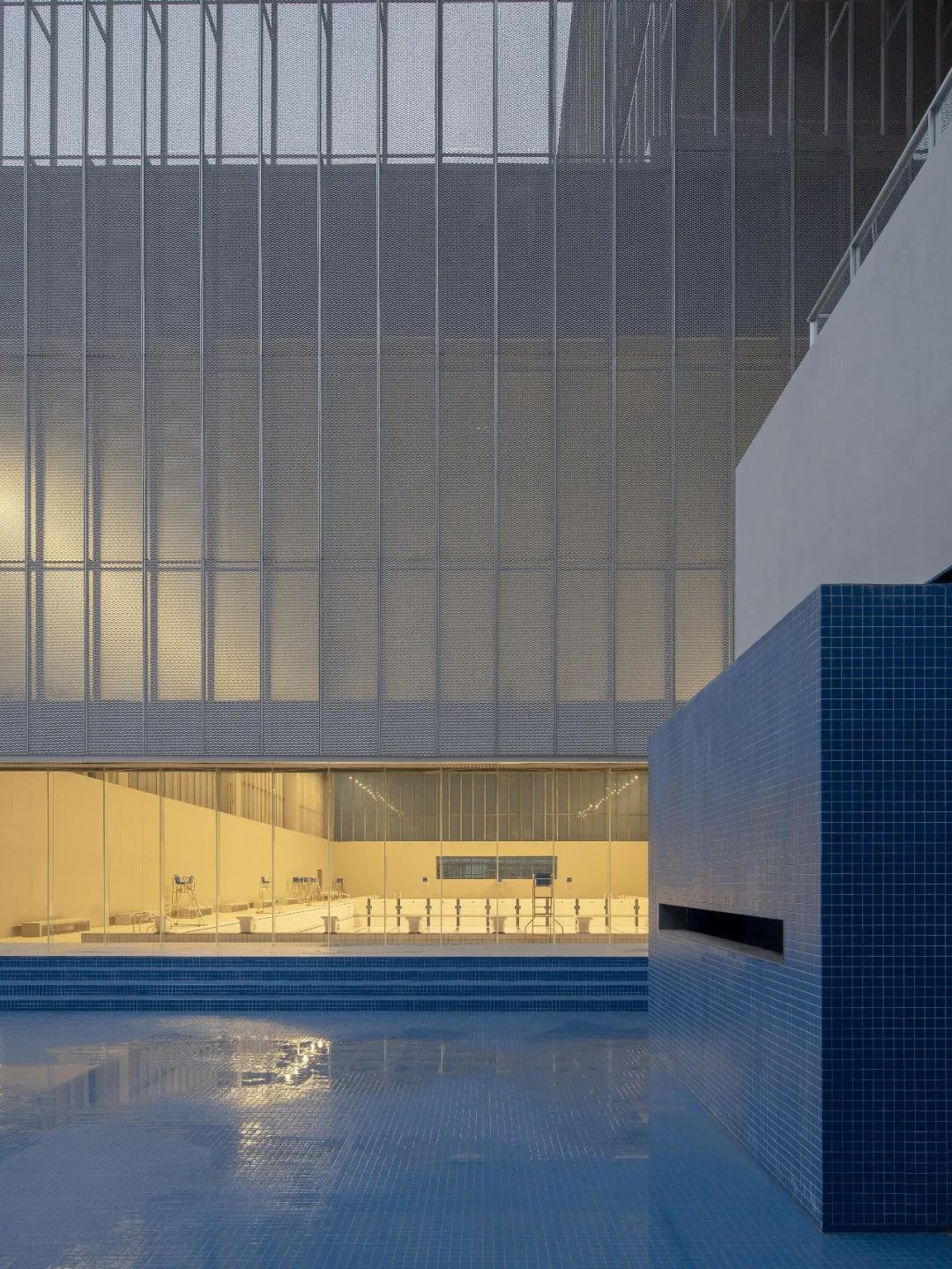

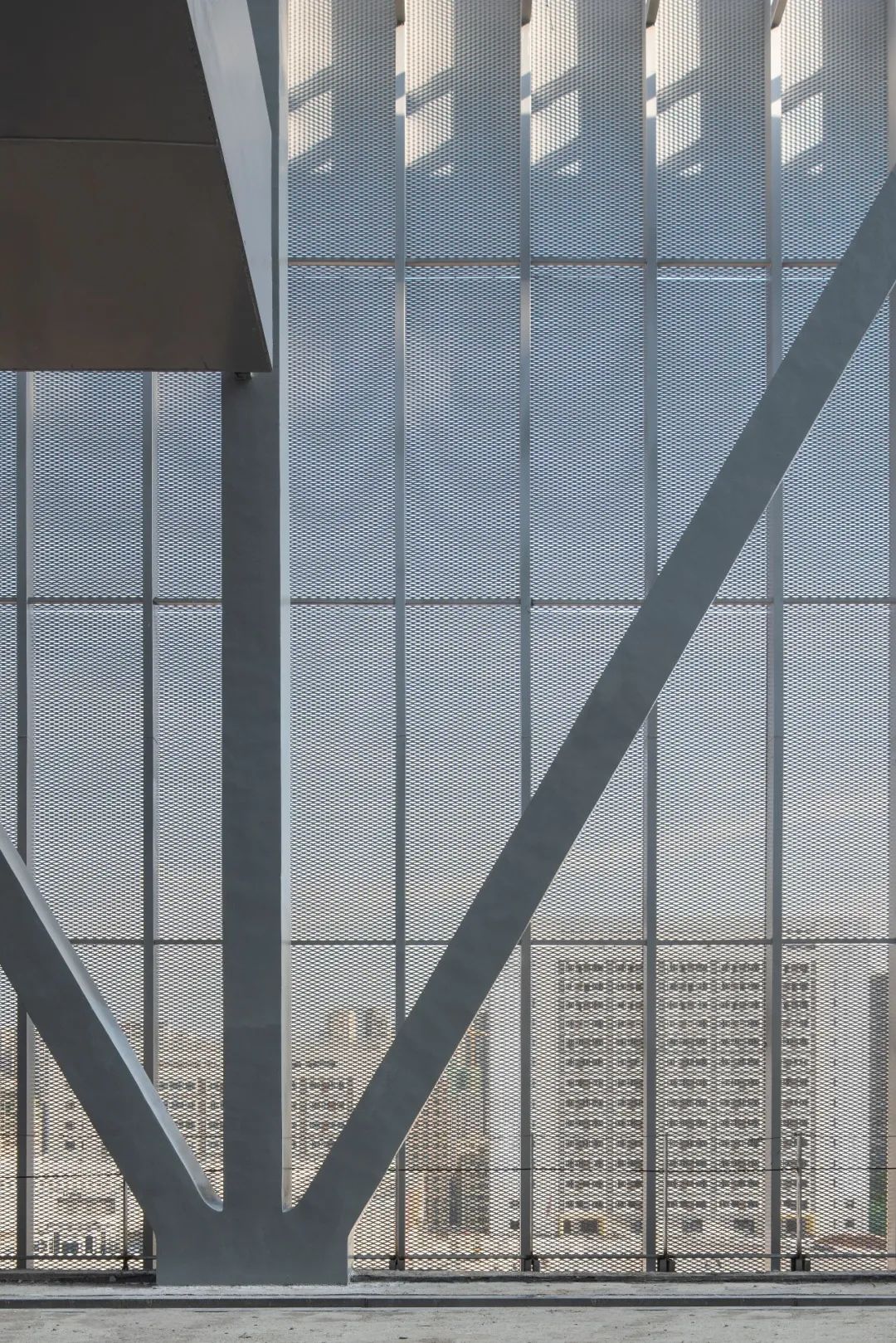

∆铝拉板网为边庭带来自然的采光通风。外层铝拉板网+内层 low-e 彩釉玻璃的双层表皮不仅有利于塑造完整的建筑形态，更重要的是能够巧妙的捕捉自然光的同时还能有效阻止眩光，符合全民健身体育场馆的使用要求。按照建筑师的设想，这将是一栋节能型的体育馆，充分利用自然采光及通风，能够有效降低运营期间照明及空调能耗，节省投资。
