矗立于杭州紫金港科技城处的“X”建筑，将在今年冬季为更多怀揣想象力与创造力的年轻人提供新的工作环境。

你好，这里是西溪深蓝，是GLA全过程建筑设计新作品，也是你经过杭州绕城西线三墩附近东望时的目之企及所在。

当人们谈论科研建筑时，使用者在意什么？简洁高效还是温馨和谐？独立工作还是合作共赢？科研建筑的独特性又在哪里？我们希望用“X”的未知，带来更多的可能性。

塑·形体DEEP BLUE

为什么是“X”？

X形态是在建筑特性和基地环境的剖析中自然产生的。项目致力打造科研办公新模式，它不仅是一个工作场所，更是开放、包容、多元的文化场所，也是为年轻人提供社交、娱乐、学习的空间载体。

设计采用了独立科研办公空间和共享开放区域相结合的方式，主要的独立工作空间向外，获得更好的阳光、景观和私密性；开放区域向内，形成一个更有利于交流共享的空间。这样的布局就形成了一个带中庭的基本方形形体。

从城市空间和基地流线的分析中发现一条斜穿过方形对角的控制线——一头连接入口方向，一头面向河边景观及城市开敞的空间。借由这个线索，我们将方形的建筑形体斜切3刀：一刀形成了入口空间，一刀形成朝向开敞空间的上部退台，一刀形成了内部中庭和河边景观的联系的灰空间。

△体块生成图

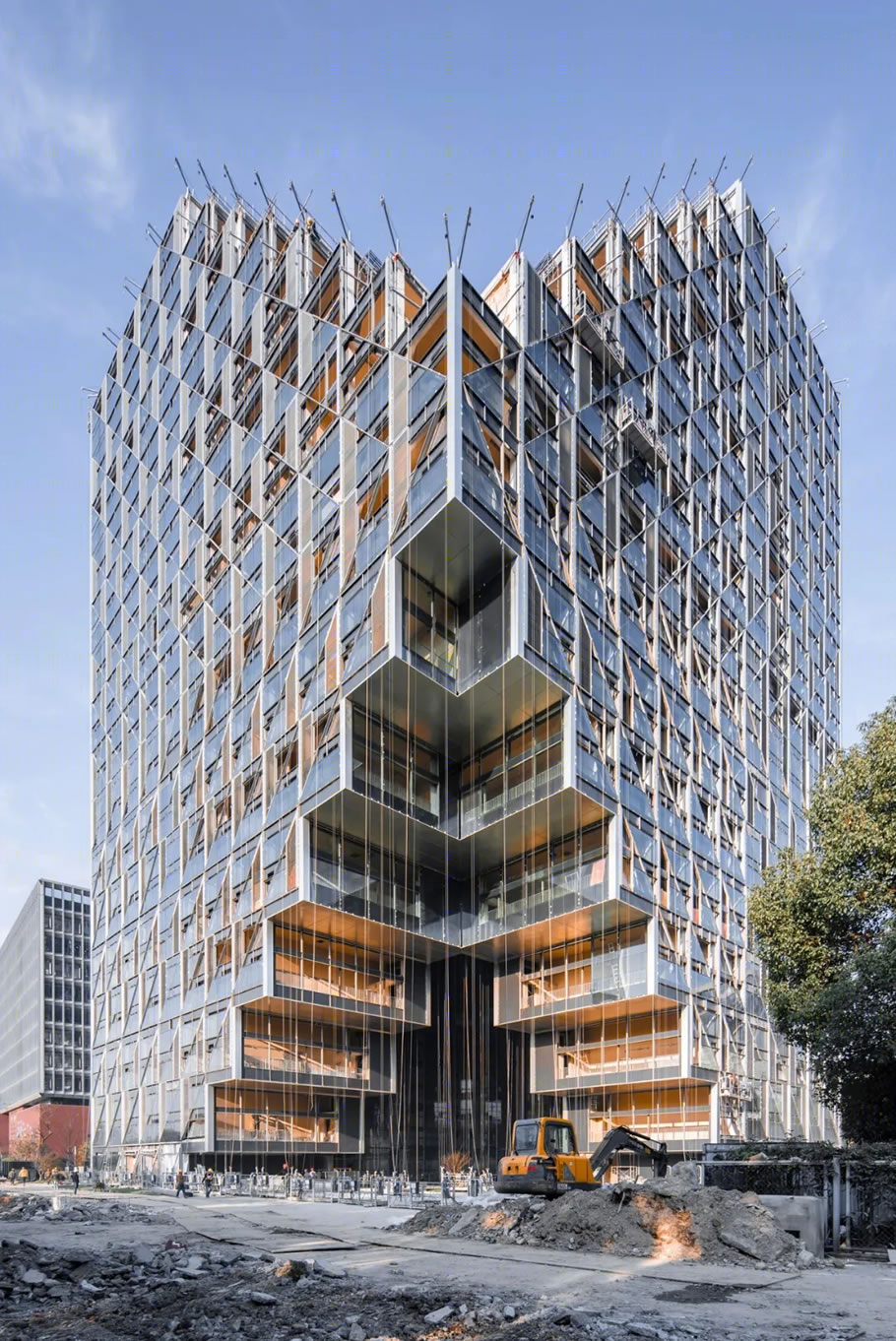

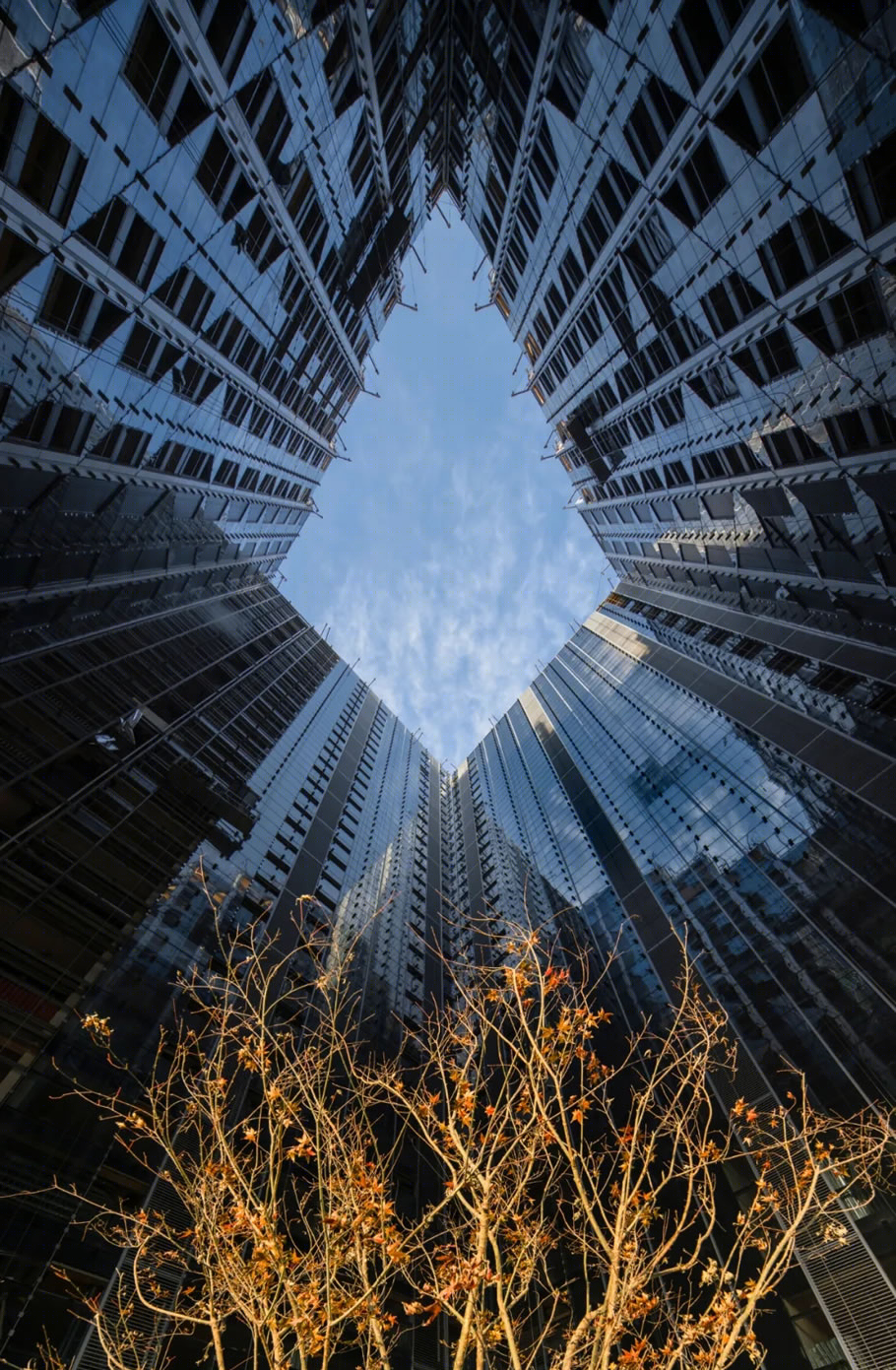

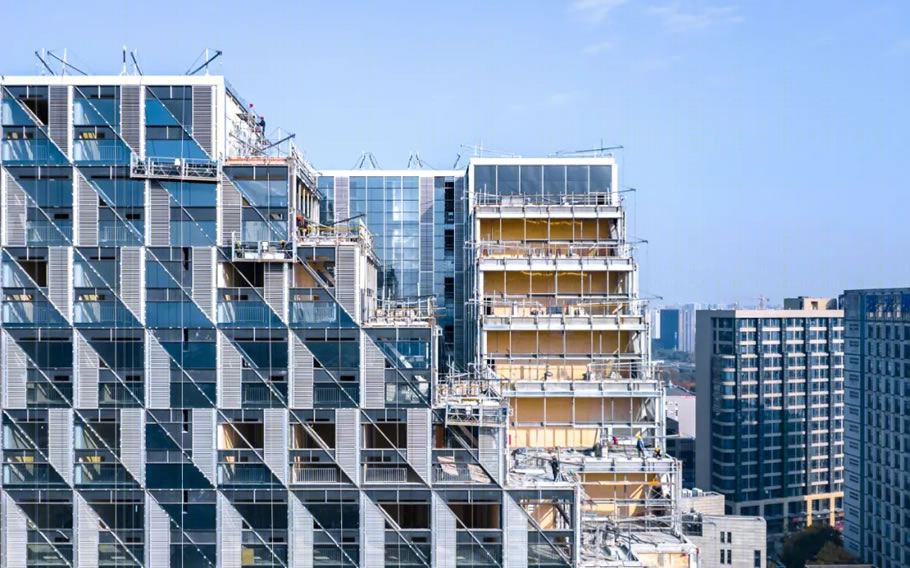

正是后面这两刀形成了在绕城高速上就一眼望见的独特的“X”建筑形体。这个形体更重要的作用是对科研空间品质的改善，高处的空间获得了层层退台的户外空间，中庭的共享空间也获得了与自然的交流互动，同时建筑内部空间的采光通风和景观都得到了很大的改善。

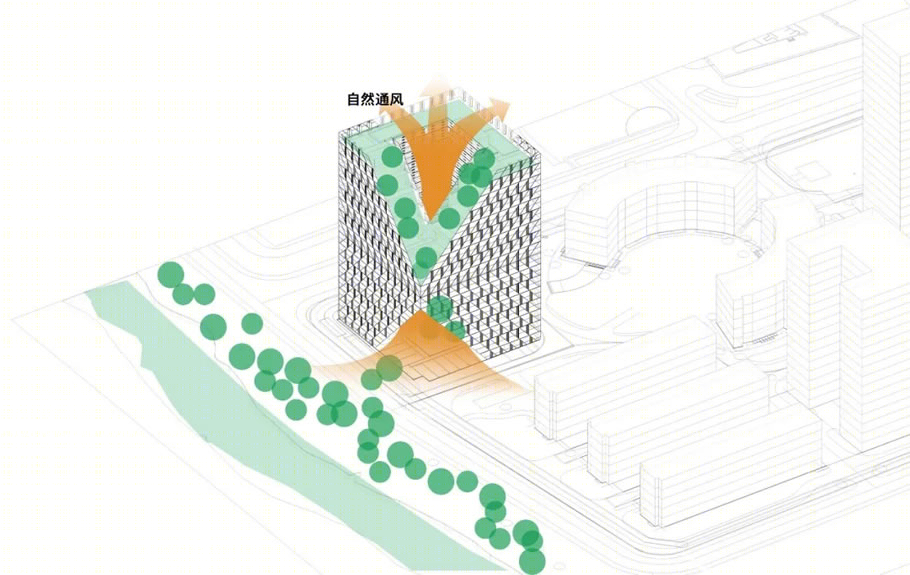

△分析图

铸·骨骼DEEP BLUE

要实现这样一个方案，如何搭建合理的建筑“骨骼”是项目落地的关键。

X形的特殊建筑形体，其中八、九、十层最大悬挑达到29.4米，将是对结构设计的巨大挑战。

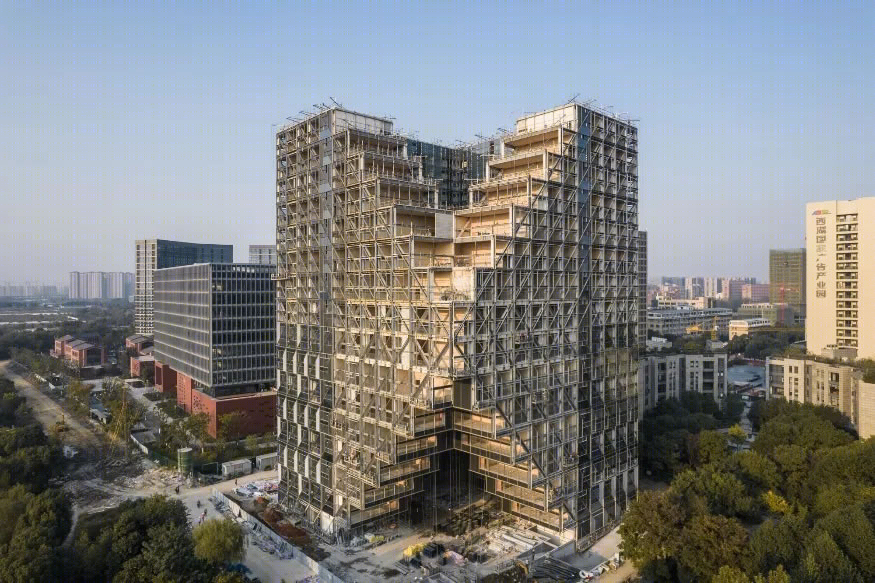

结构设计团队经过多轮的结构方案比较和试算，结构主体采用钢框架+中心支撑-钢板组合剪力墙/钢骨混凝土剪力墙的混合结构体系，悬挑结构采用钢桁架+斜支撑体系，四道撑杆两道拉杆，斜向支撑体系的应用把建筑切角形成的X形立面形态和结构体系完美地融合在一起。

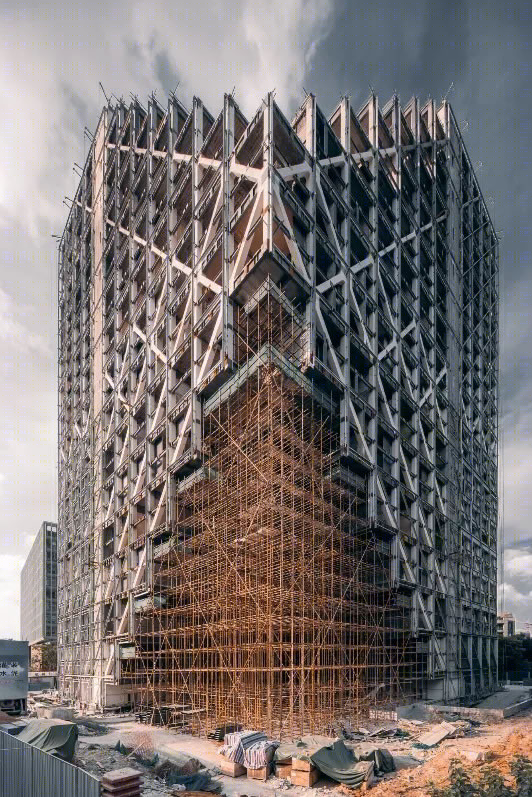

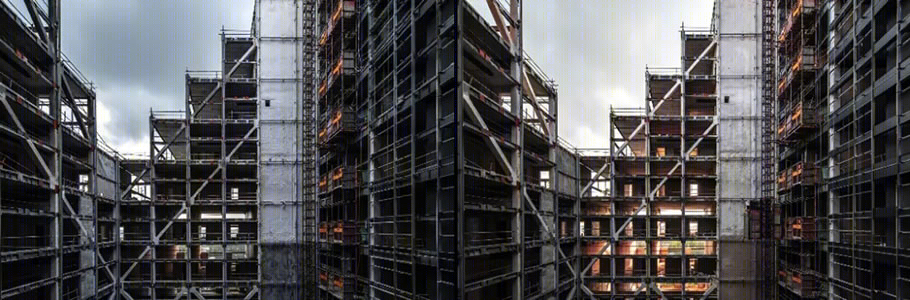

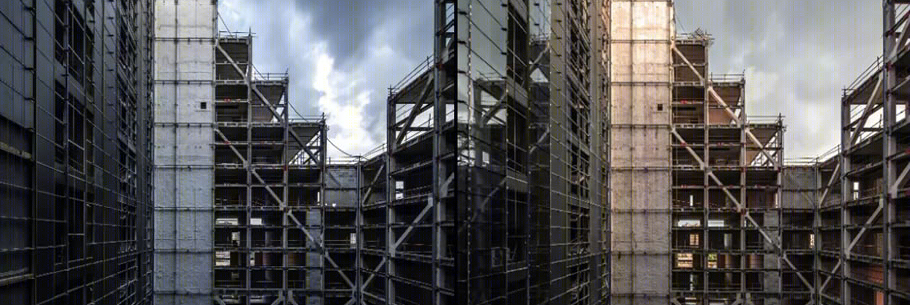

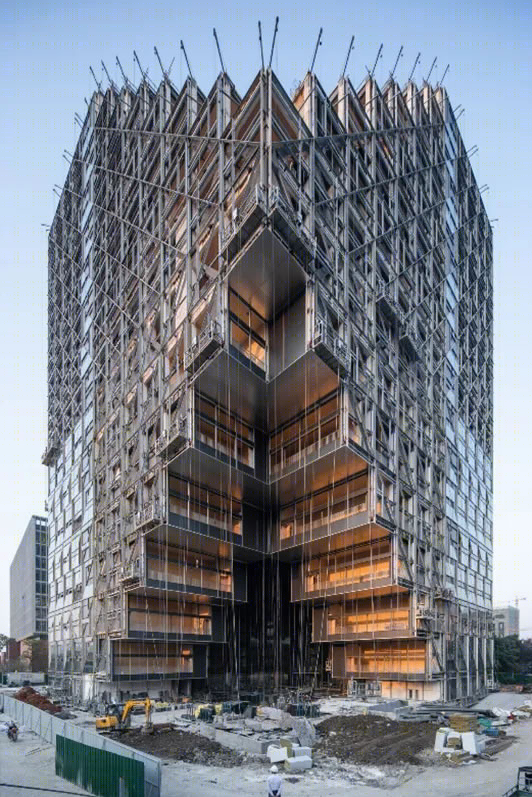

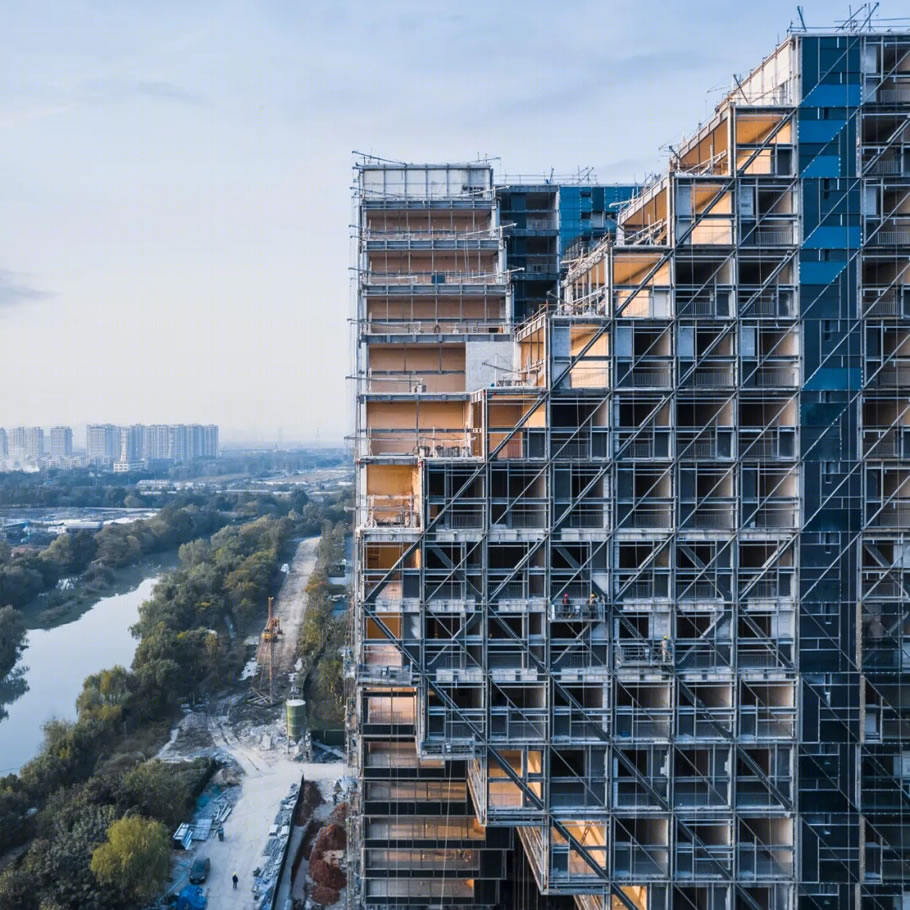

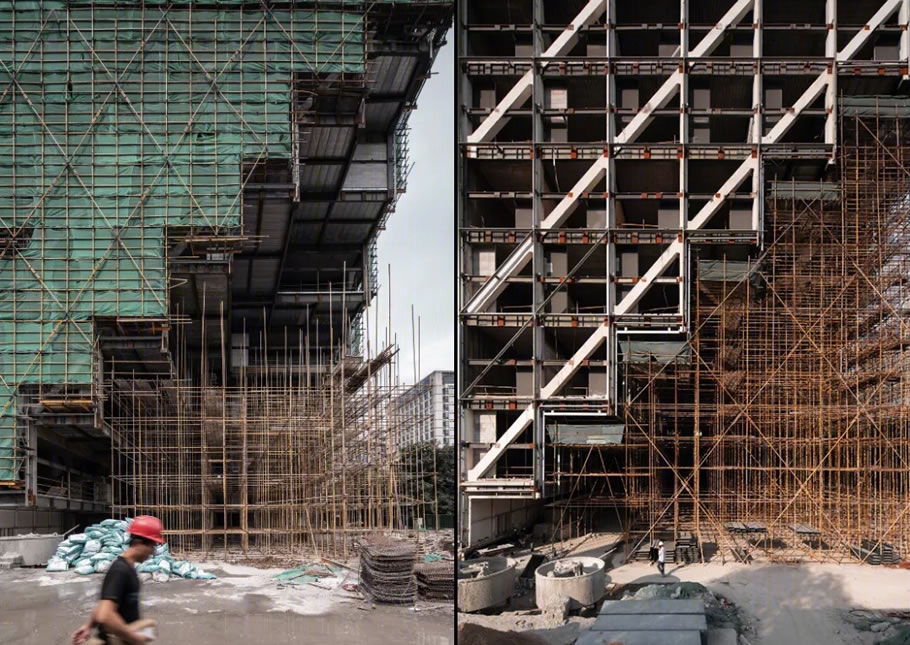

相比普通高楼，西溪深蓝的立面肌理与形体结构更相契合。整体建筑在建造过程中外漏的构件，充斥着浓重的后工业风，颇具“钢铁侠”的风采。

<<< 滑动查看

通·血脉DEEP BLUE

骨骼铸成后让“钢铁侠”活起来的重要的步骤是通血脉。

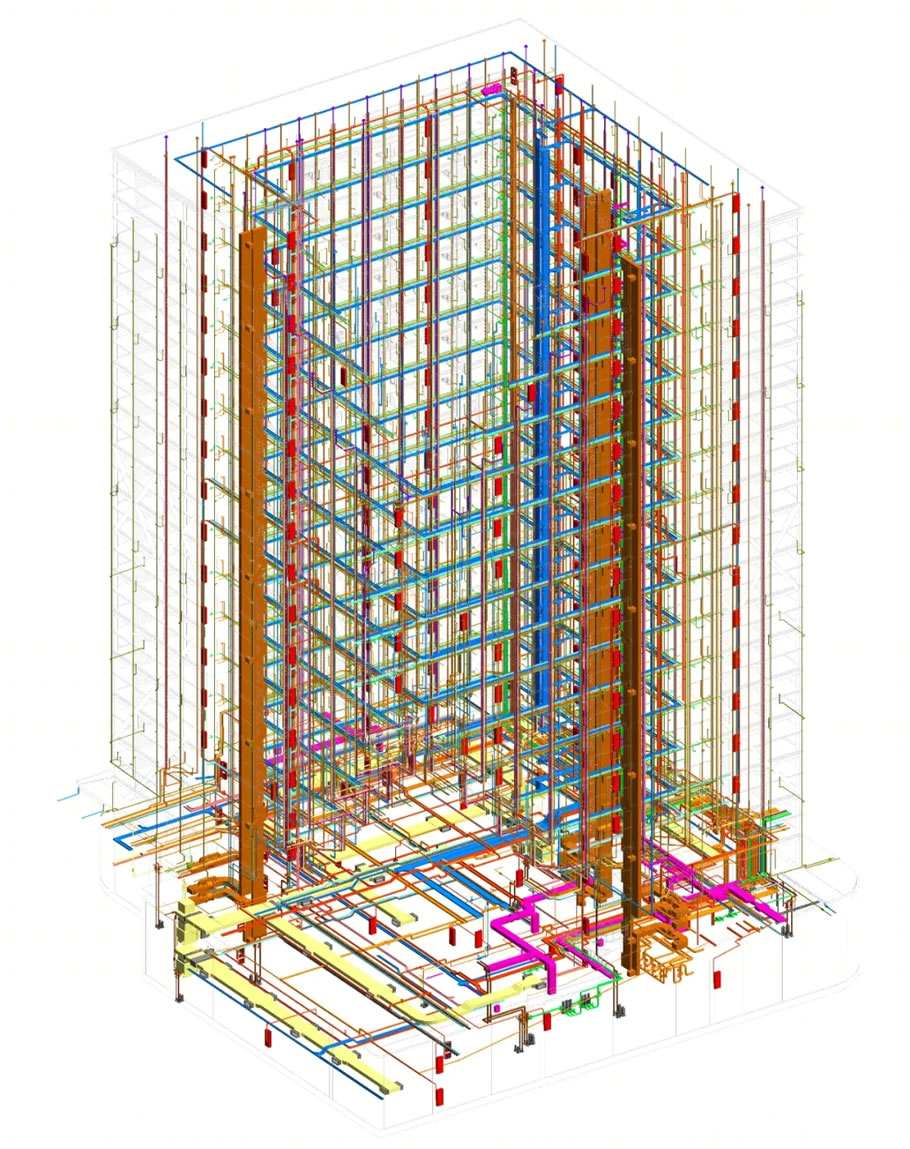

△全楼管线综合图

在工具和方法的选择上，BIM因其可视化、可模拟、可协调的特性，在项目设计初期就被引入其中。公司协同创新团队与设计师一起制定了切实可行的BIM应用目标。从最开始商讨复杂部位的“血脉”走向问题，到后续利用BIM技术对机电管线布置进行优化，同时对幕墙与机电施工工序进行优化，为打通“钢铁侠”的“奇经八脉”保驾护航。

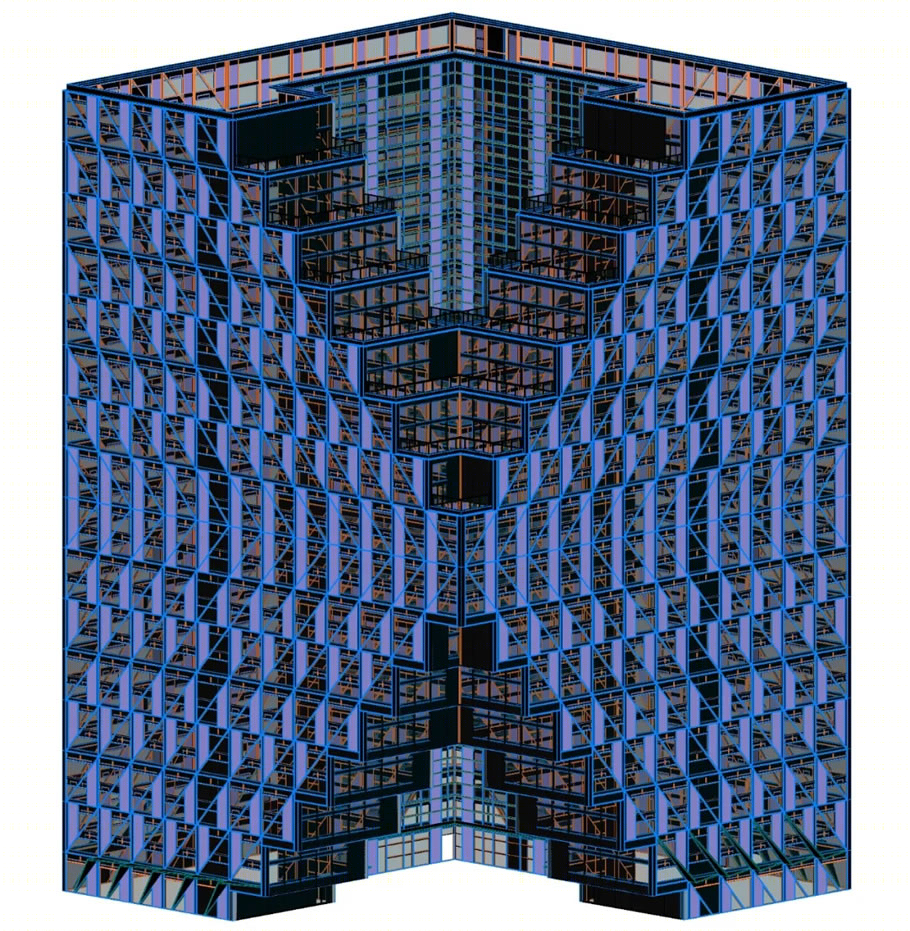

△幕墙BIM模型

造·皮肤DEEP BLUE

“钢铁侠”诞生的最后一步是给他一身合适的皮肤。怎样的表皮会适合这个建筑的性格，能表现出他的内在？

皮相美不如骨相美。

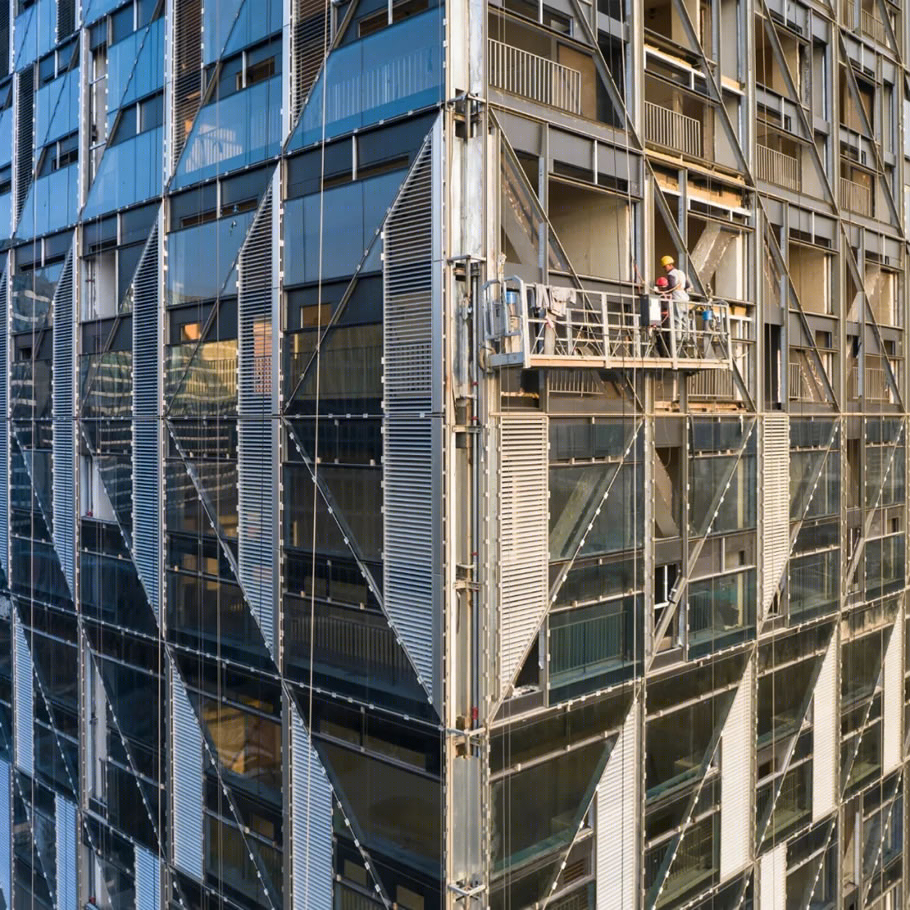

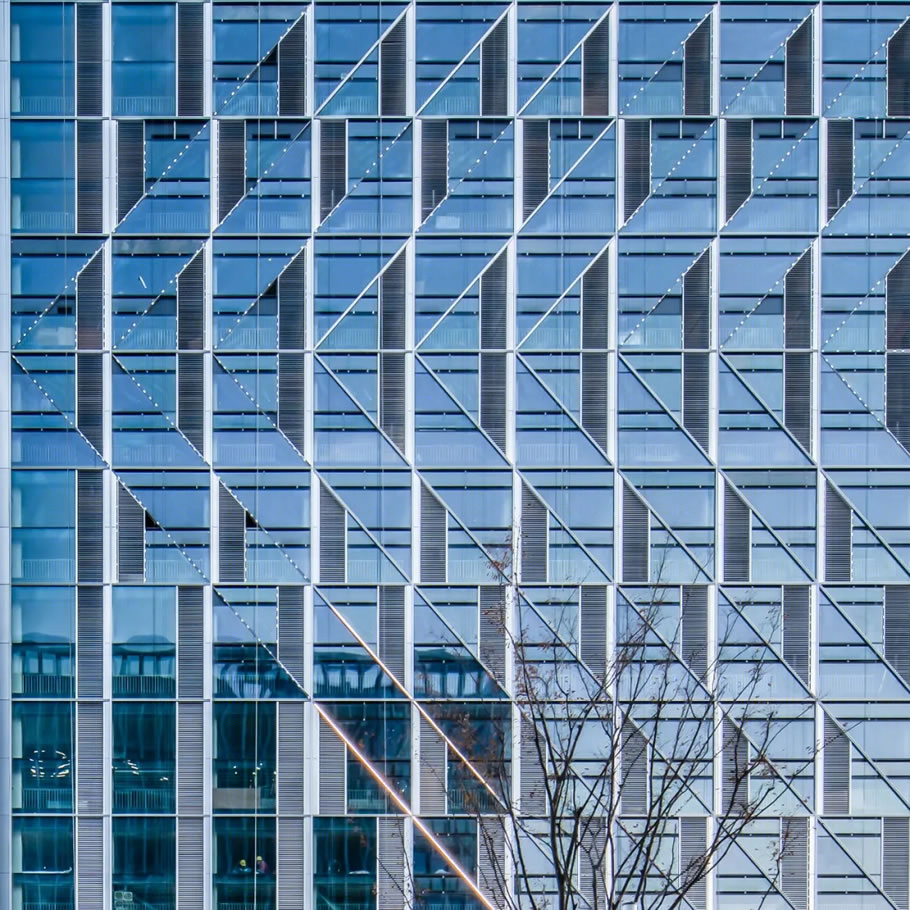

因此表皮设计延续了骨骼设计的逻辑，深化表现了“X”形建筑的特征。采用铝板铝线条、局部双层幕墙和百叶编织的表皮，让每个独立的单元都拥有新鲜空气，让“钢铁侠”的每寸肌肤都可以自由呼吸。

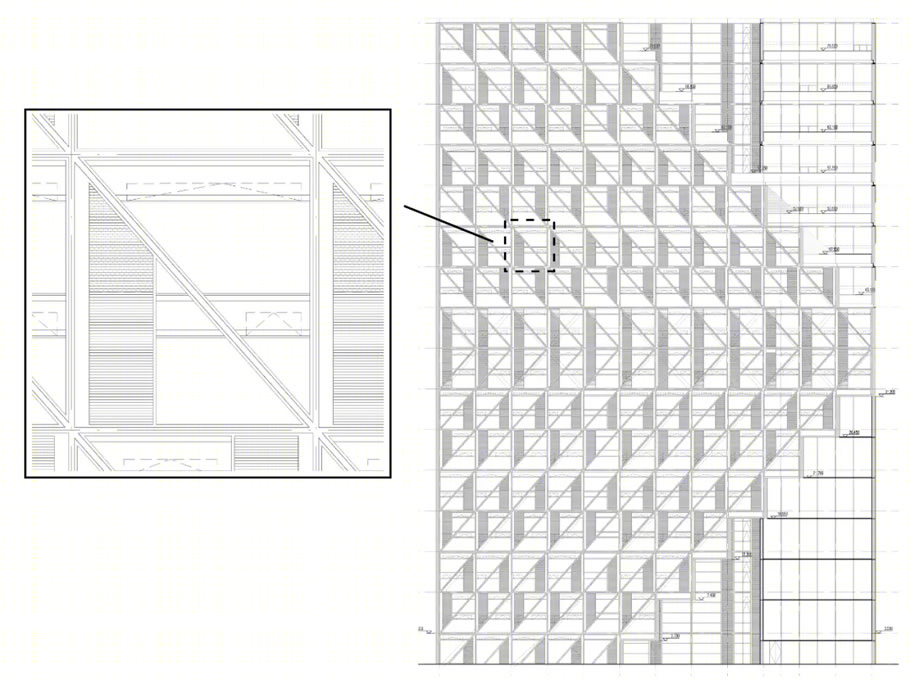

△西立面节点大样

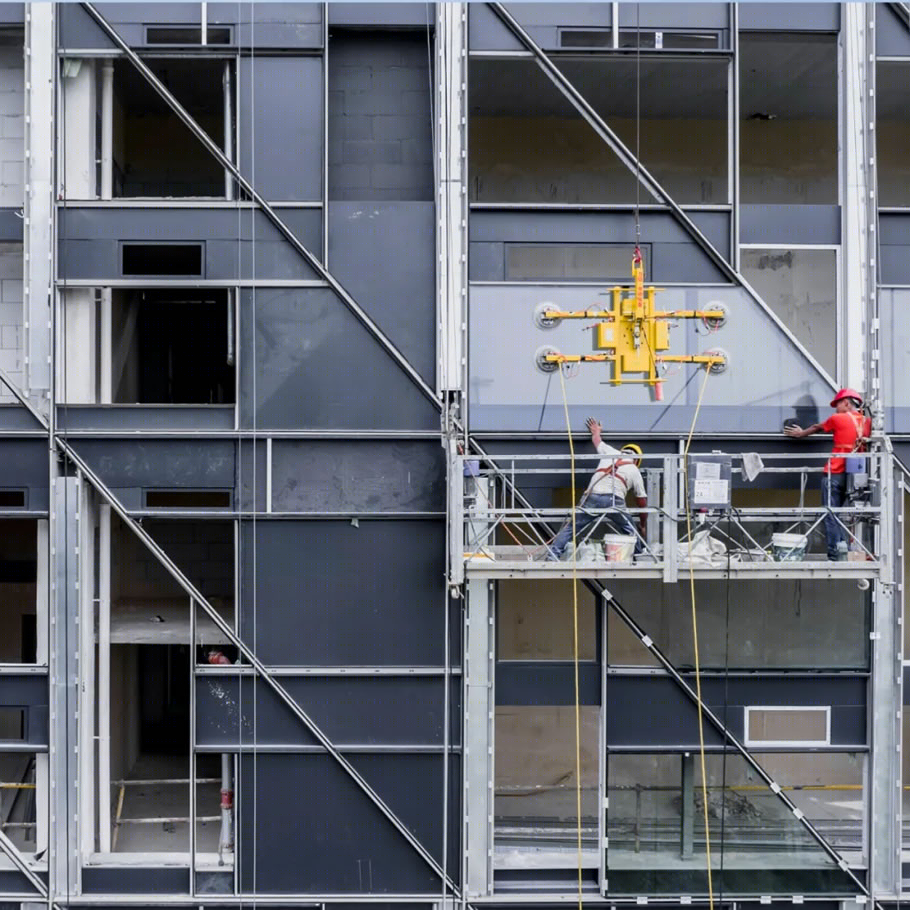

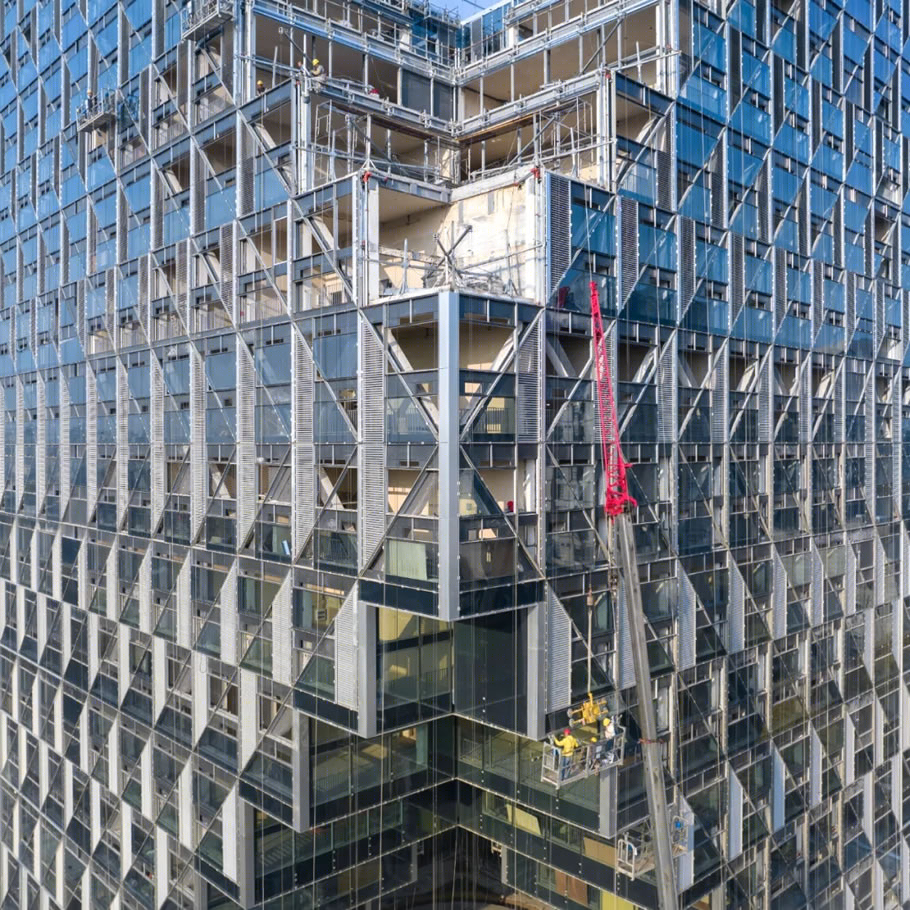

当然这样的表皮也带来了复杂的构造，在后续的幕墙深化和施工过程中，设计师积极参与深化、调整各个节点，让表皮更易控制、易检修，同时保证防水保温的功能。

<<< 滑动查看

材料的选择对于整个项目的完成效果至关重要。每一个选择都是在现场反复打样、比较的结果。铝板在对比了阳极氧化和氟碳喷涂两种做法后，最终选择了前者。虽然成本上略有增加但是完成效果更好。玻璃幕墙的城市展示面部分也采用了较高成本的三层中空low-E超白玻璃，使保温节能和立面效果上能达到一个最好的平衡状态。

这一切的工作都是让建筑最后呈现更好的品质，并且呈现同“钢铁侠”的未来科技感相符的气质。

 结 语DEEP BLUE

西溪深蓝从2018年

设计开始，到近日项目即将竣工。该项目集合了公司内部建筑团队、BIM团队、结构团队等多部门的协同配合，整个设计及营造过程

历时近4年的时间。一个想法的实现是个漫长的不断打磨的过程，设计工作始终伴随建设营造的全过程，这也是GLA建筑设计一直坚持的工作模式。

任何一件建筑作品，都是在建成后才开始他作为建筑的生命。“钢铁侠”诞生了，但最令人期待的是在未来的日子里，它和它的使用者

们一起激情的工作、美好的生活，给这个“X”一个充满创造力的答案。

<<< 更多照片滑动查看

建筑设计：GLA建筑设计项目地点：浙江杭州建筑面积：36416平方米计划完成时间：2022年建筑摄影：伫目工作室
