苏州西交利物浦大学体育馆丨中国苏州丨江苏省建筑设计研究院股份有限公司

项目地点丨苏州市

建筑类型丨教育建筑

用地面积丨115600 ㎡

建筑面积丨20217.9 ㎡

设计时间丨2016

竣工时间丨2019

设计单位丨江苏省建筑设计研究院股份有限公司

项目负责人丨徐延峰 彭伟

建筑设计丨王超进 瞿琰 赵静

结构设计丨金如元 龚沛 王庚龙

给排水设计丨黄勇

暖通设计丨吴宏宇 李均基

电气设计丨顾继明

内装设计丨刘青 薛建国

合作方丨建斐建筑咨询有限公司

01 项目概况

Project Overview

2020 年度江苏省第十九届优秀工程设计一等奖

2020 年度江苏省城乡建设系统优秀勘察设计一等奖

2020 年南京市优秀建筑工程设计一等奖

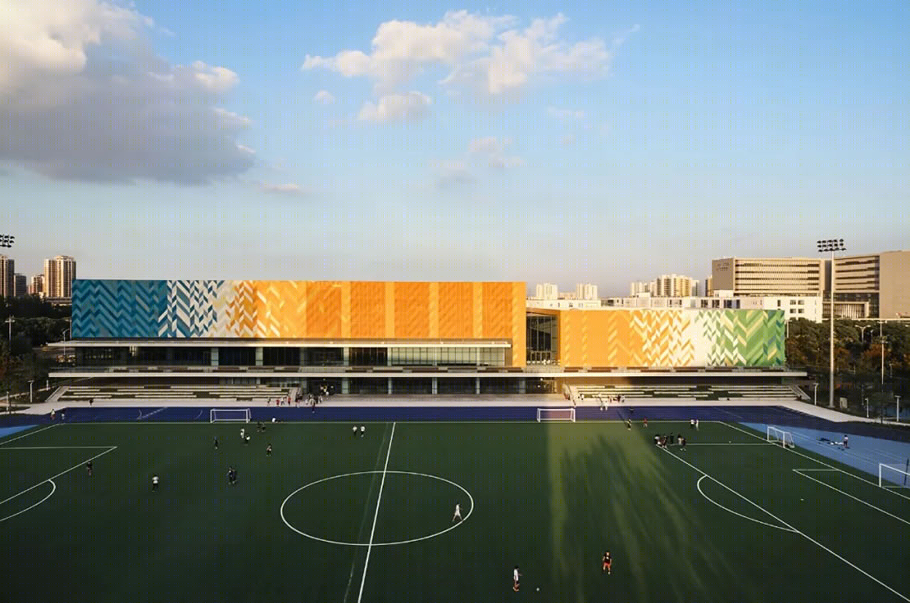

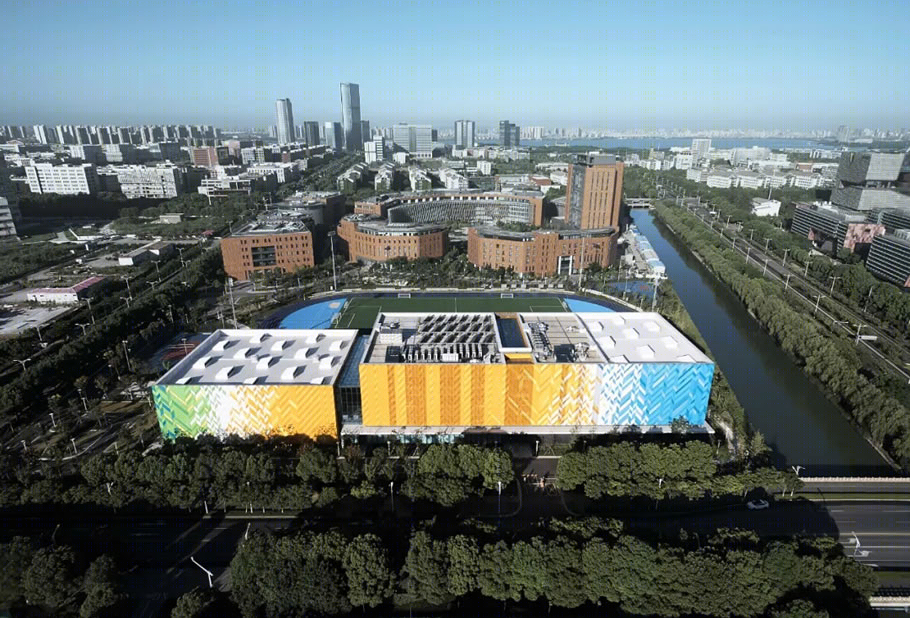

西交利物浦大学南校区位于中国-新加坡苏州工业园区，独墅湖高教区，文景路南侧，雪堂街西侧。建筑师希望利物浦大学的体育教学和健身设施能与周围环境相融合。因此，采用色彩丰富材料作饰面，应用有趣的健康设施去点亮激活整个校区。

建筑节能设计设定标准 65%。为满足标准、降低运行成本、提高能效比，项目采用的节能技术及措施主要有：

✦ 地面、墙面、玻璃、屋顶均进行节能保温设计

✦ 固定外遮阳：建筑外表皮+穿孔铝板

✦ 断桥铝合金窗框及 low-e 中空玻璃

✦ 空气源热泵系统

✦ 太阳能热水系统

✦ 雨水回收系统

✦ 灯具均采用节能灯；卫生间采用节水型洁具

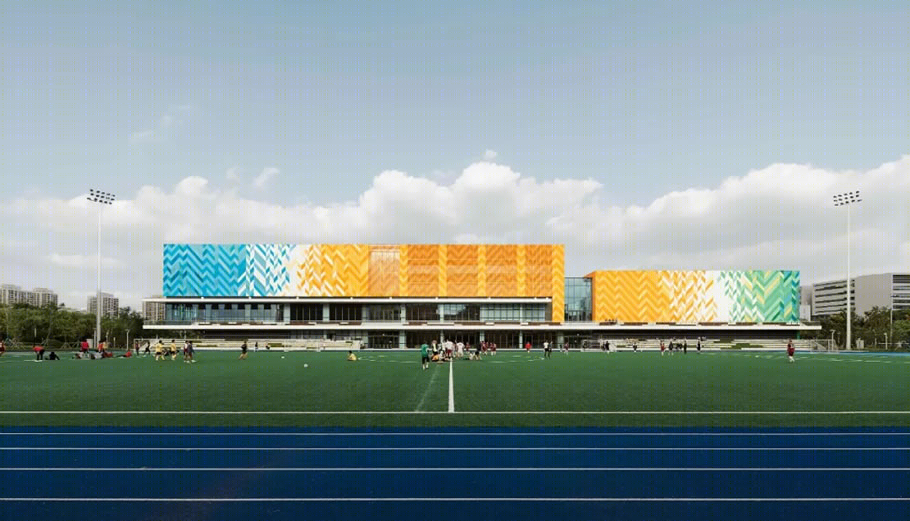

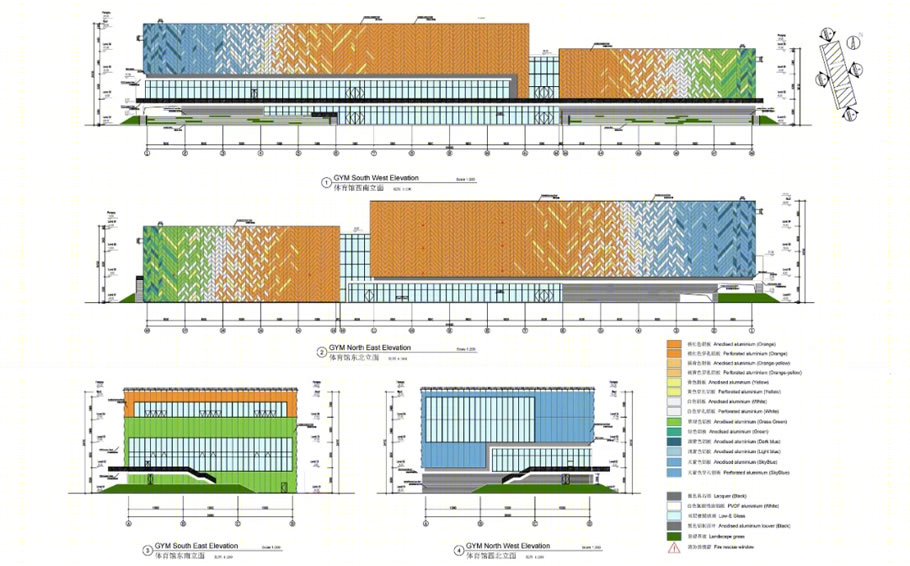

△立面图

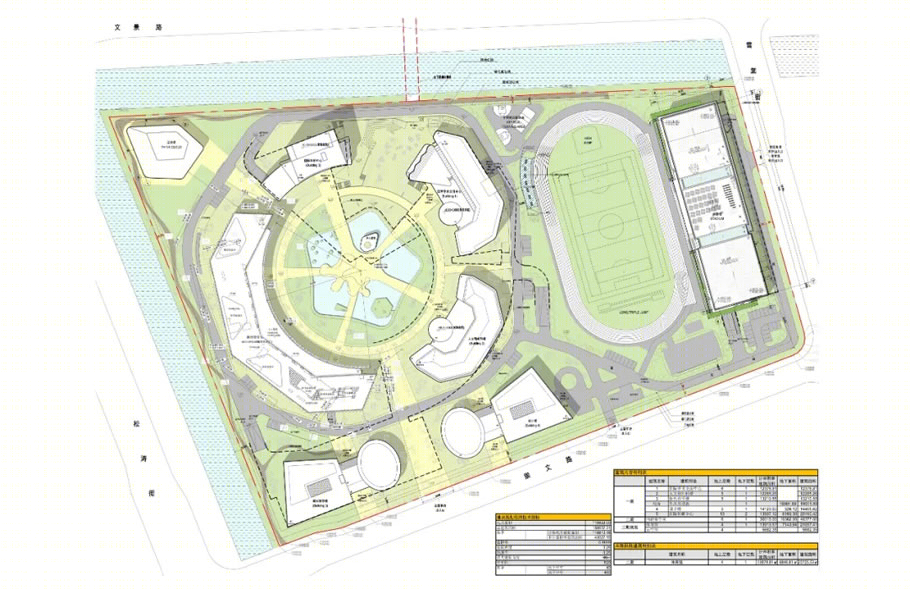

△总平面图

02设计理念 DesignConcept

设计解决了若干技术难点，实现造型与技术的完美结合。

原有体育场地两侧用地宽度有限，将原有体育场地拆除，在偏西位置按照原有尺寸新建，为体育馆建筑提供沿街的建设用地。体育馆建筑沿用地东侧城市干道雪堂街布置，与校区中心的教学楼遥遥相望，使主教学楼区域与体育馆中间的体育场地形成校区的第二个活动中心。

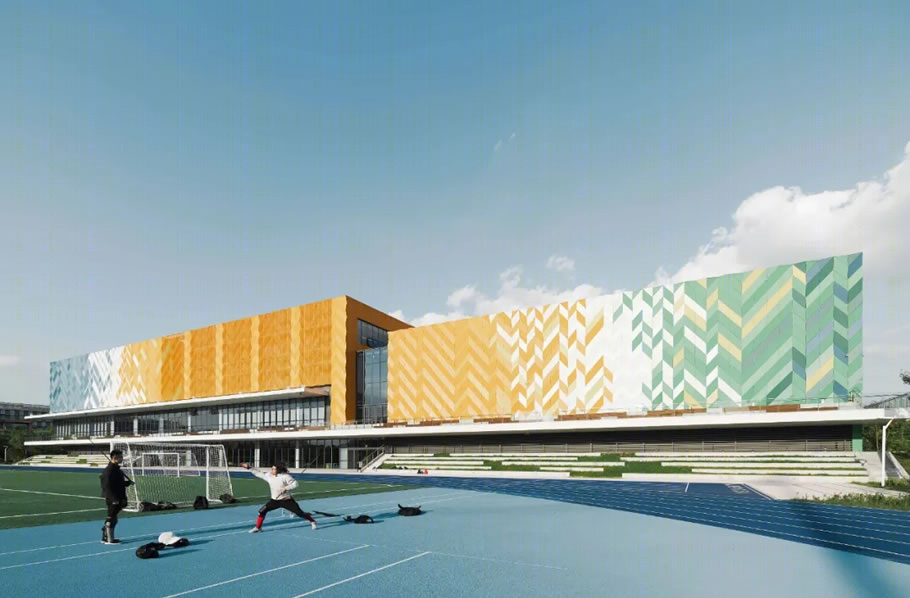

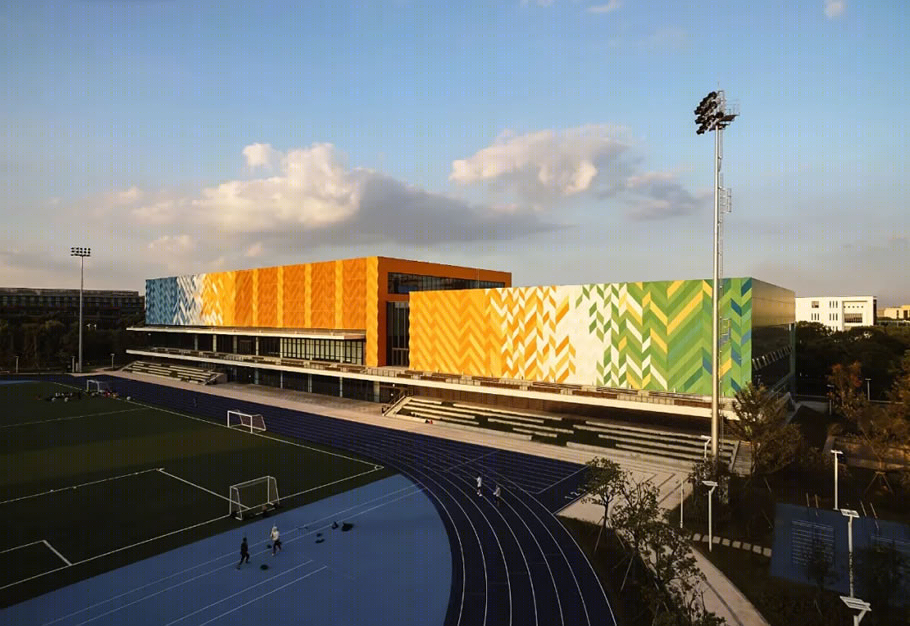

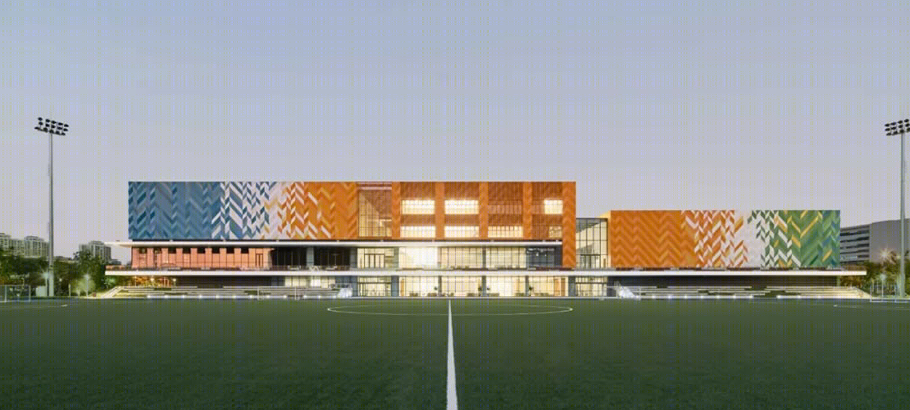

体育馆立面着重体现建筑功能的活泼性和可识别性。东西主立面面向校园及临街，采用色彩丰富的平行四边形金属折板作为饰面，其蓝色绿色寓意自然，橙色则与校园主色调呼应；南北立面以简约的玻璃幕墙结合彩色金属直板，与东西主立面相得益彰，同时也为南北两侧的大型室内球场提供充足的采光。

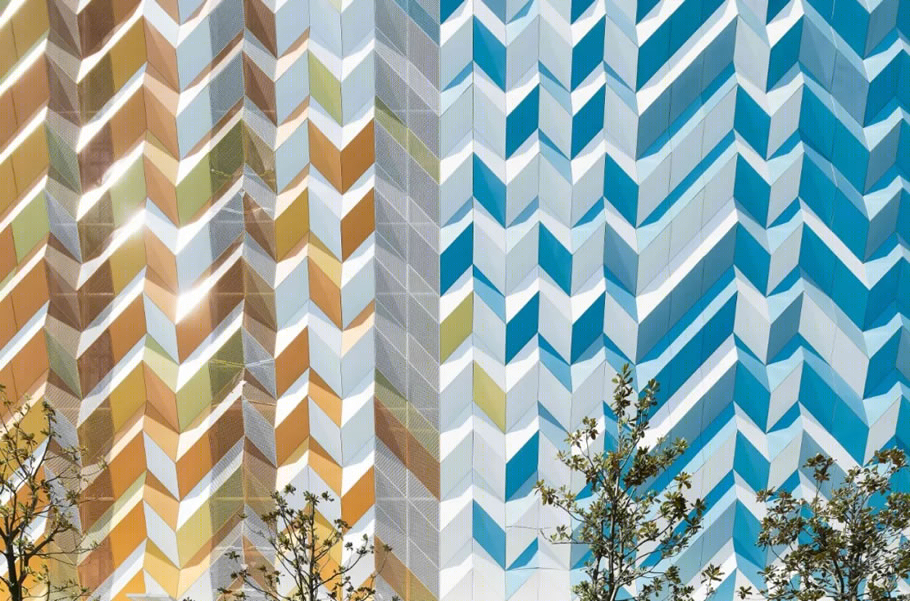

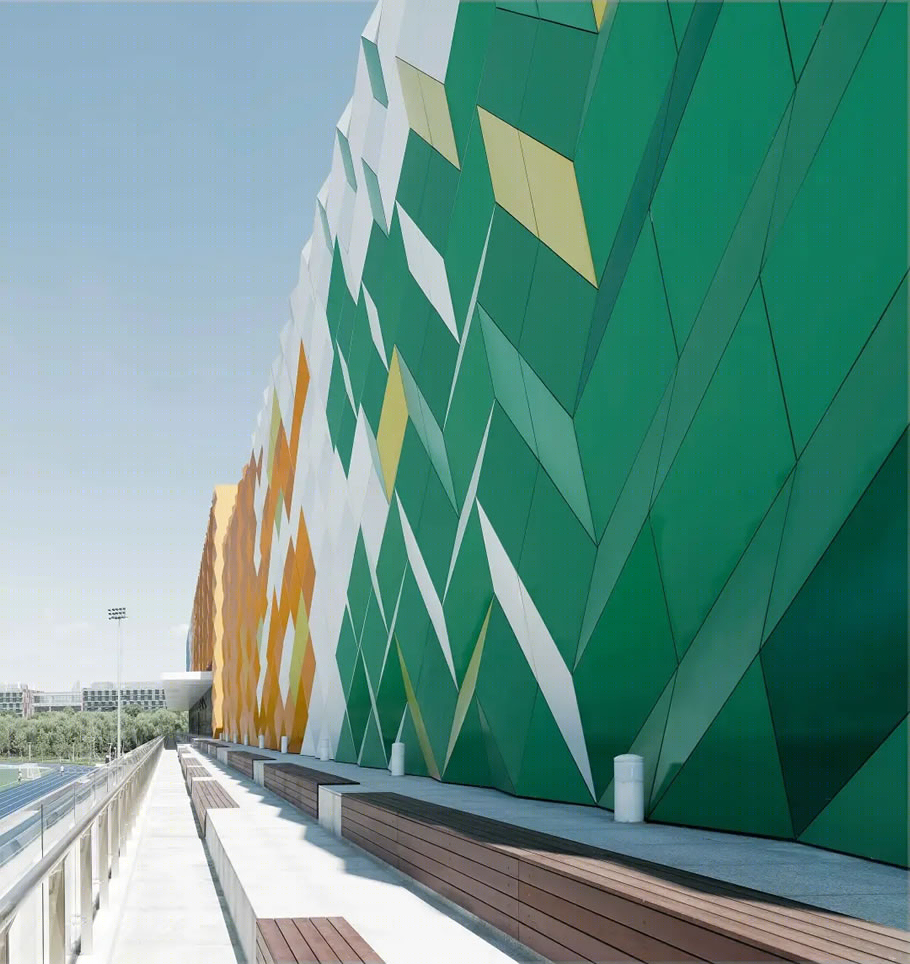

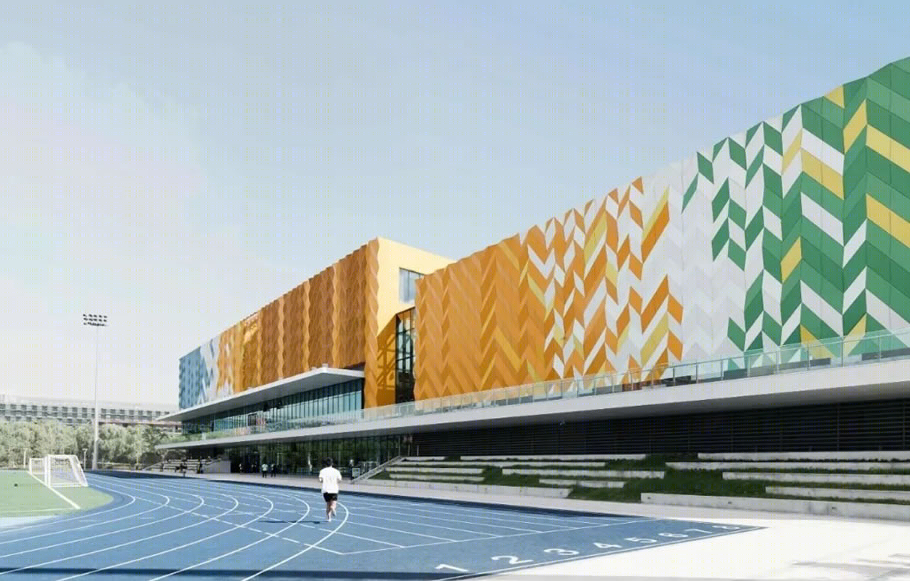

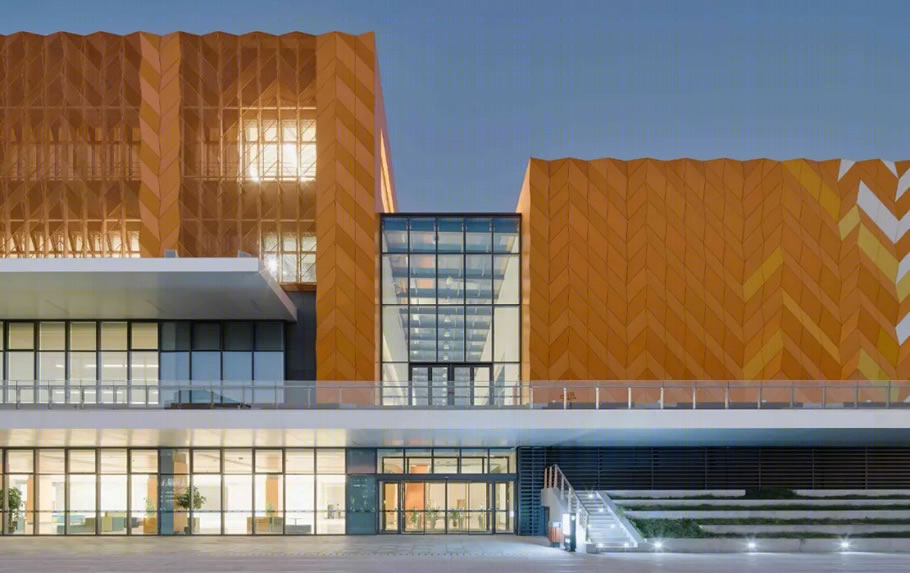

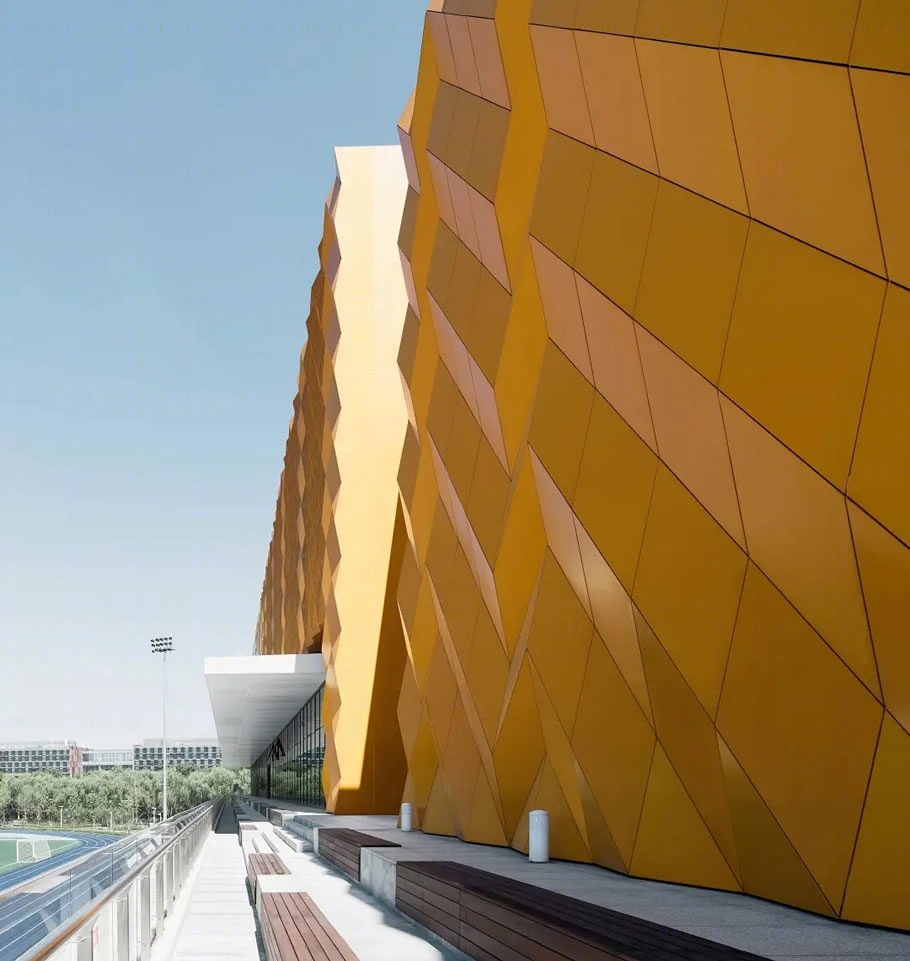

△东西侧主要立面采用波浪形铝板外表皮，结合蓝色、橙色、绿色的平行四边形色块的穿插过渡，动感且充满活力。

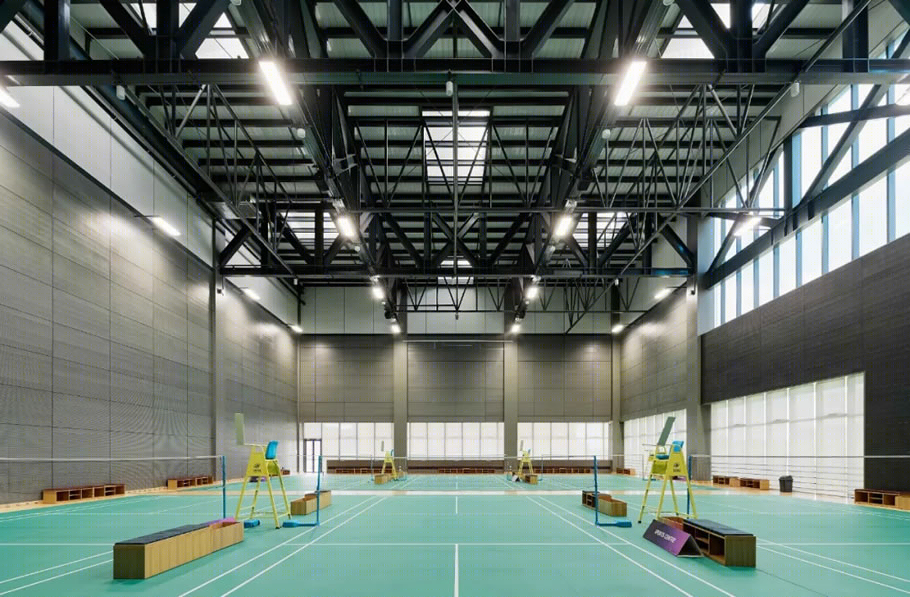

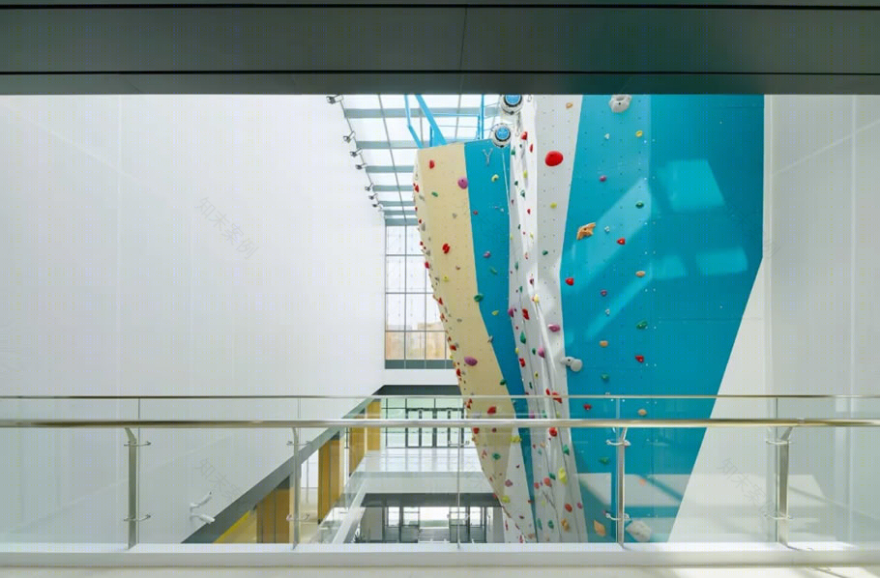

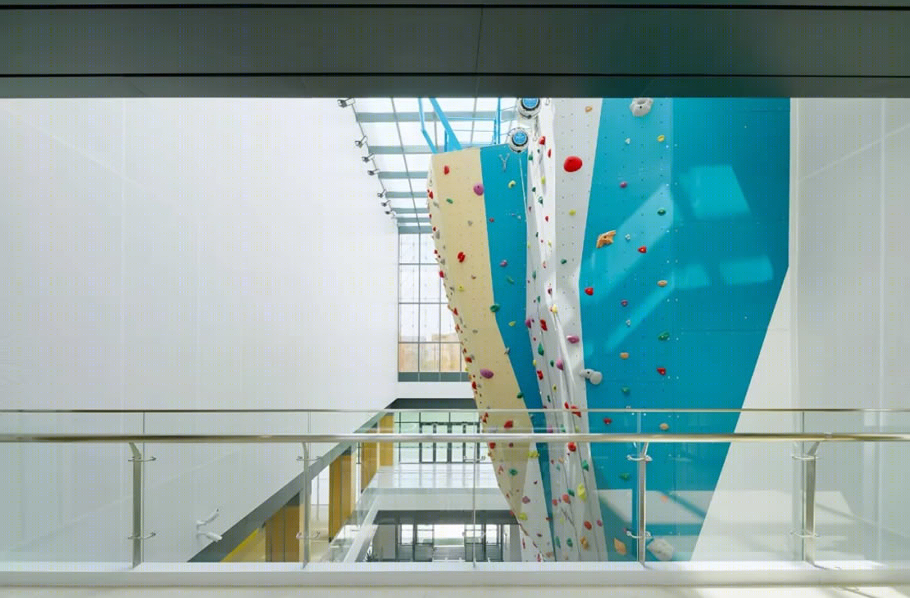

通过建筑功能的空间组合，合理布置篮球馆、健身中心、高尔夫中心、羽毛球馆、乒乓球室等。设置中庭将内部空间分为三个体块，降低各功能区之间的相互干扰，同时利用空间高度设置攀岩墙。羽毛球馆、篮球馆钢结构屋面采用通风采光气楼。

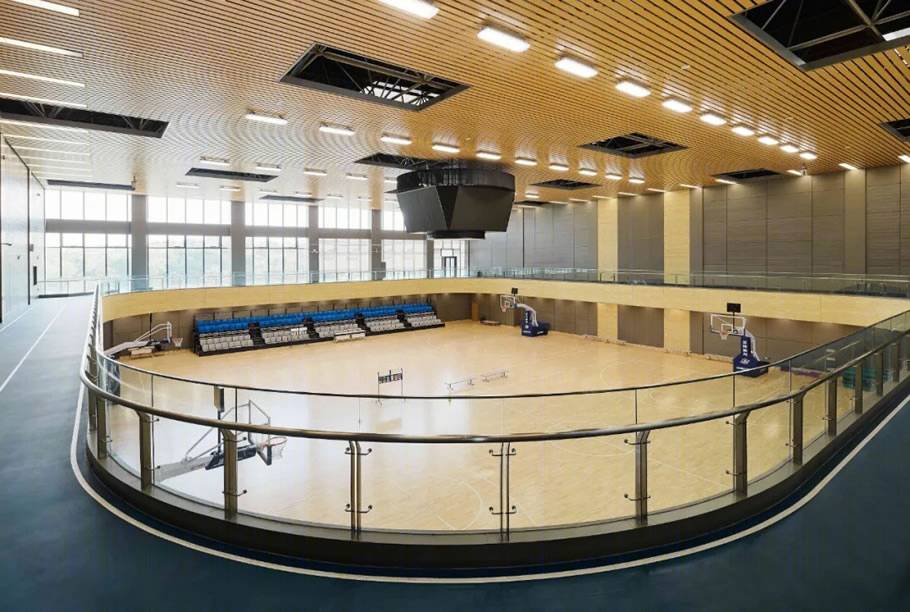

△篮球馆处设有 3.5 米宽单悬挑混凝土内走廊和单柱双悬挑 4.8 米看台。

03 项目图纸 Project Drawings

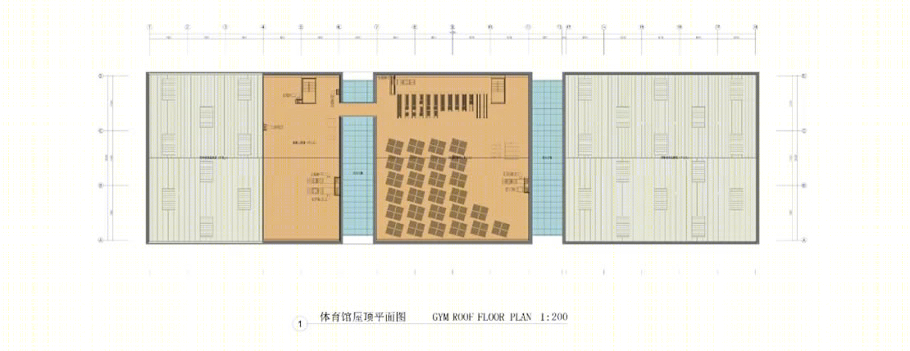

△屋顶平面图

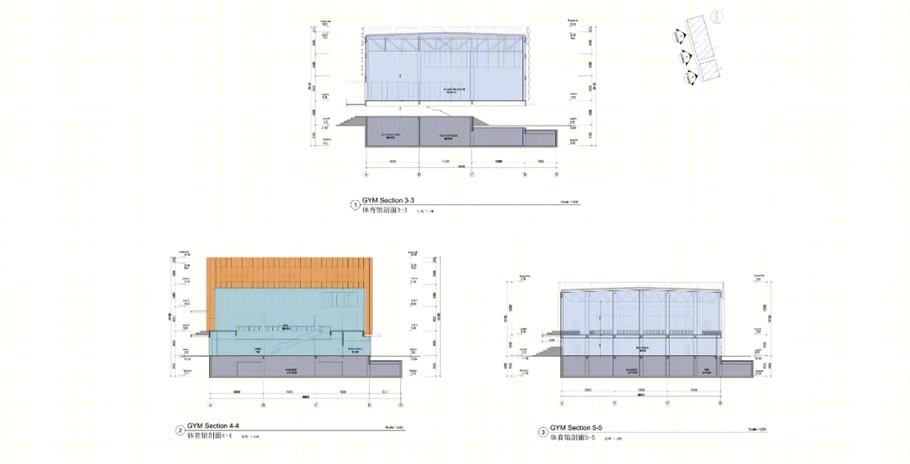

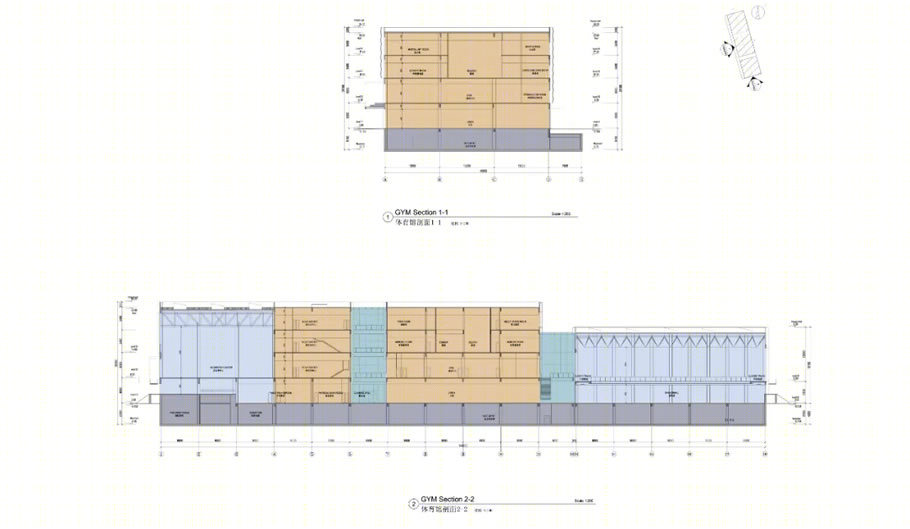

△剖面图

△剖面图
