引力场4·0·引力波

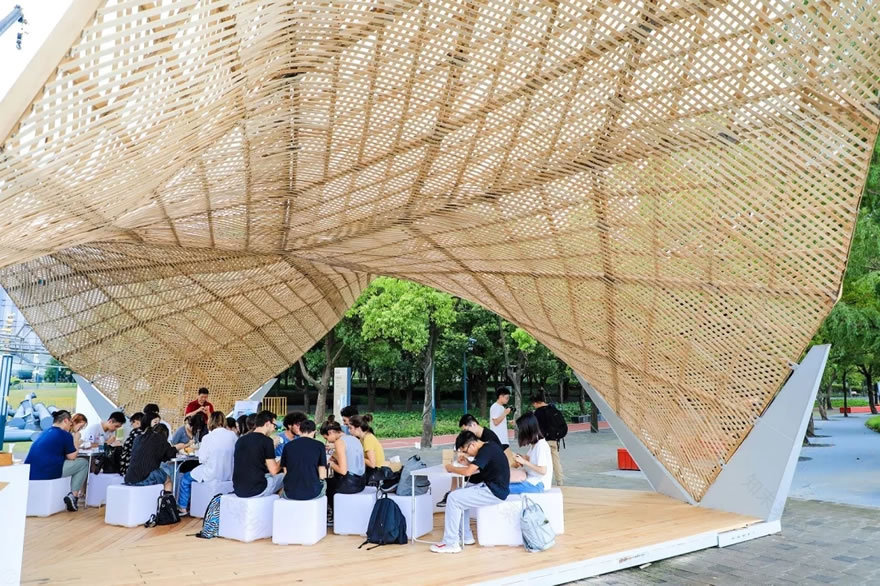

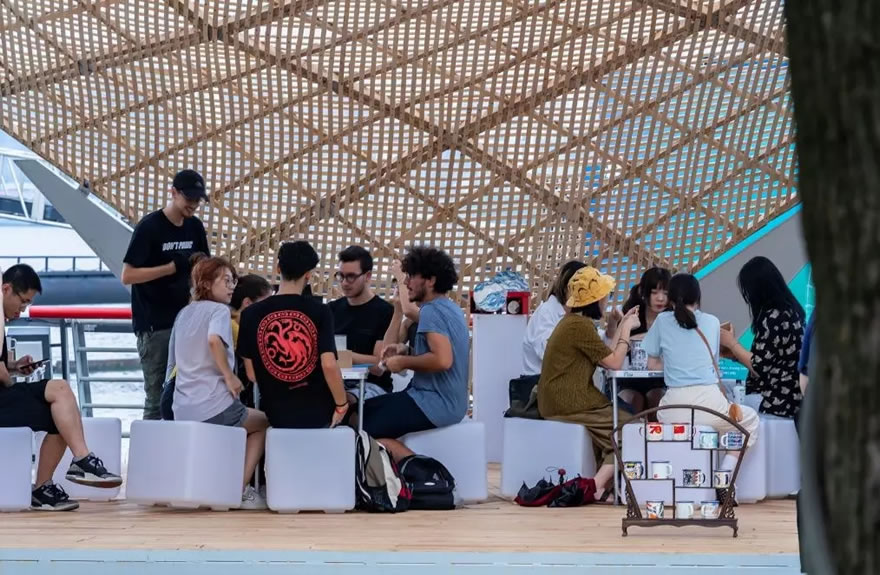

2019年9月，在历时1个月预制、10天现场搭建后，一件名为“引力波”的建筑装置作品在黄浦江边呈现。作品是“引力场”系列活动的第四届，由goa大象设计联合来自苏黎世联邦理工学院的设计团队共同构思概念，goa大象设计深化建造而成。试图以一次真实、完整的空间实验，探索融合艺术性、结构创新性并具备快速建造可能性的临时性公共空间，对“城市微更新”话题提供有效线索。整件作品被考虑为一个城市公共生活的发生器，在短暂的存在周期内作为世博滨江区域的开放舞台存在，容纳手工艺课堂、先锋展览、即兴戏剧等活动。

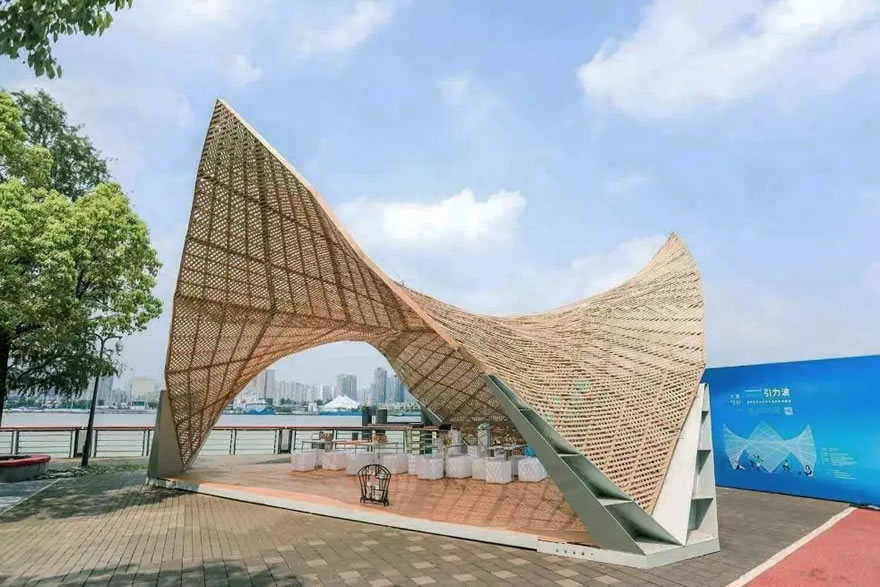

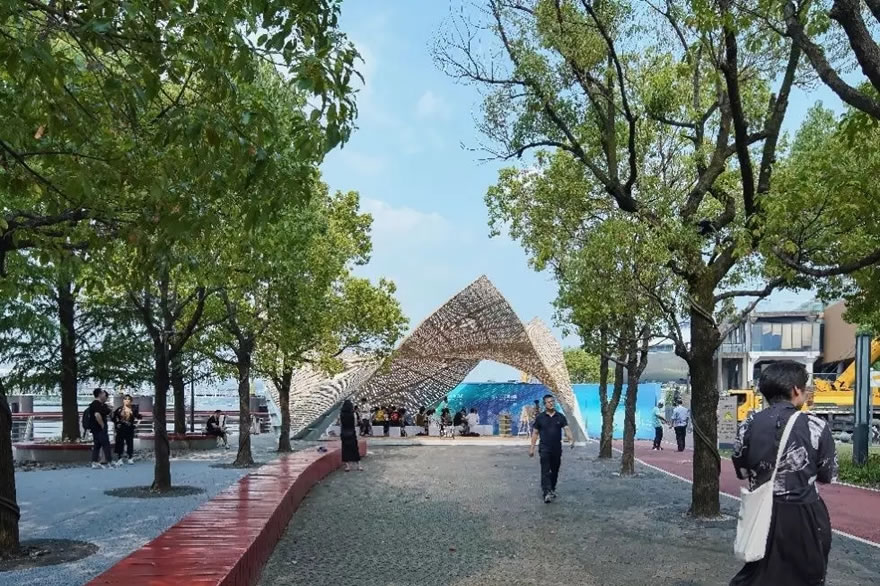

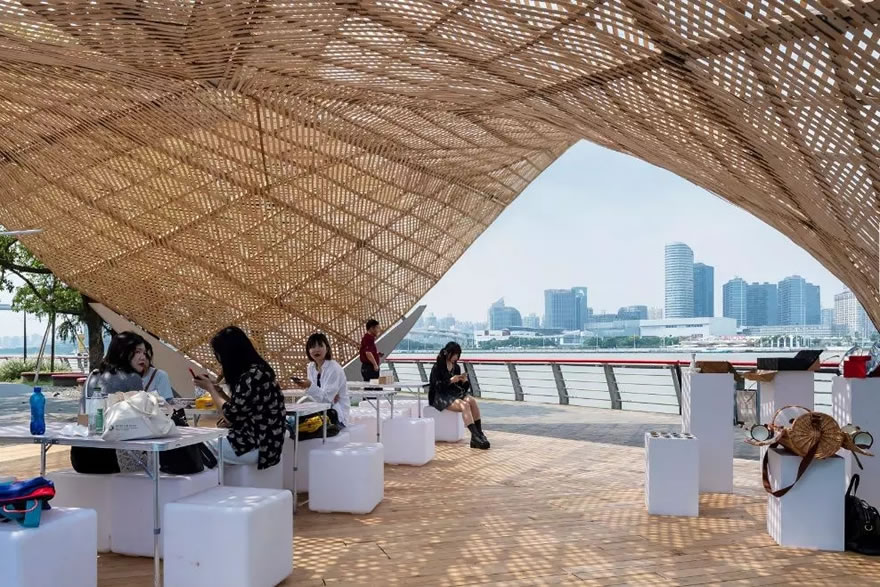

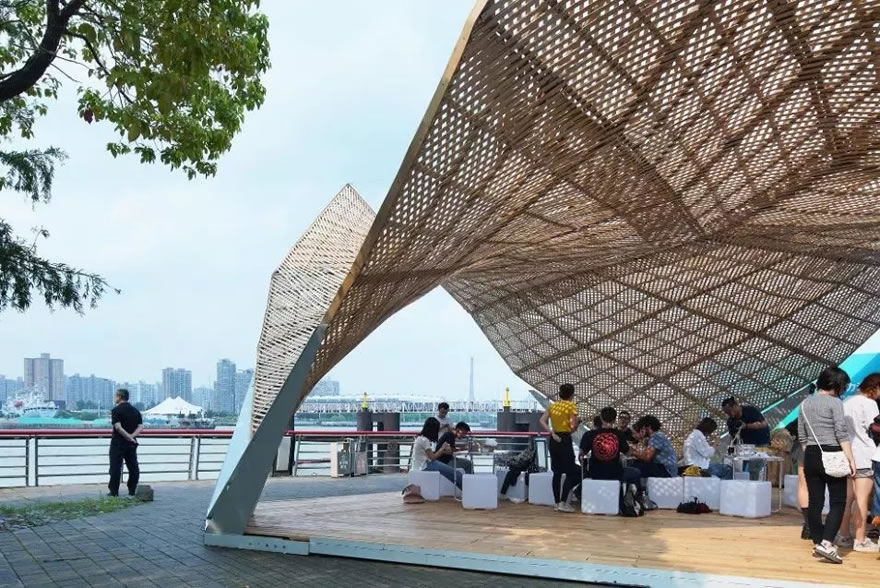

占地约100㎡的钢结构基座上，双曲面壳体如同一片翩然起舞的波浪、或是一顶从天而落的帐篷，以三个轻盈的支点接触地面。开敞、富有动态的形象展示出向公共开放的姿态，回应着滨江步道的场地特征。从顶部延伸至地面的“木壳”被细密的木条交织覆盖，给人以自然材料的亲切感。在非活动时段，装置为来此休闲的人们提供驻足之地，曲面状覆盖框剪出对岸的美景，是一个欣赏江景的绝佳场所。

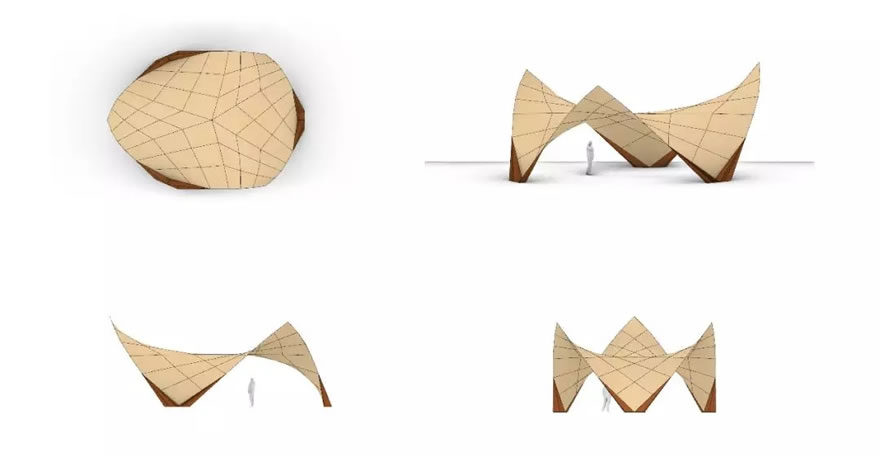

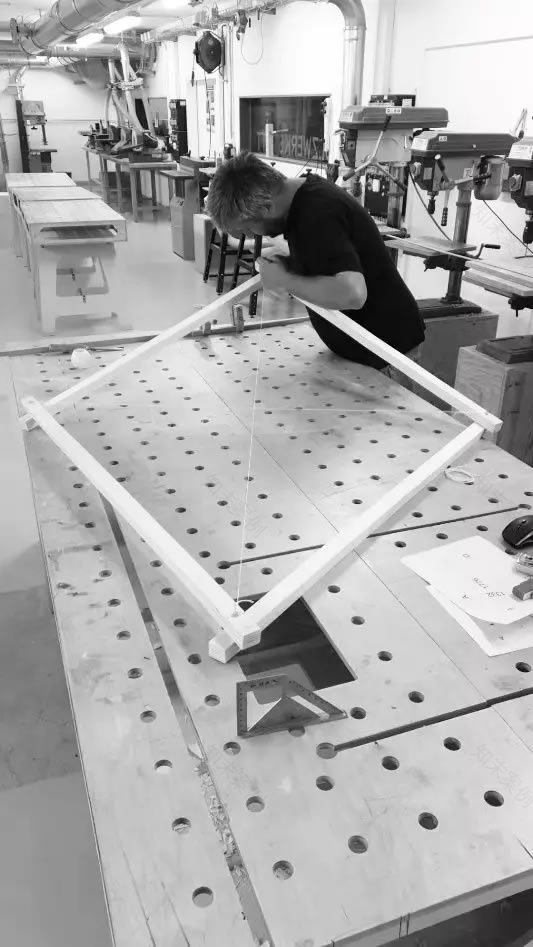

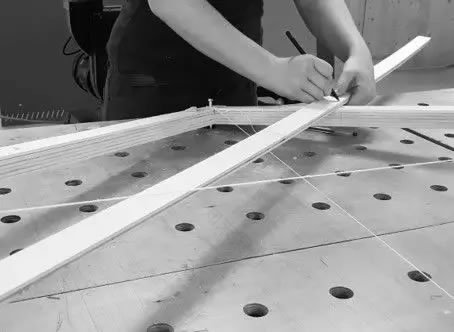

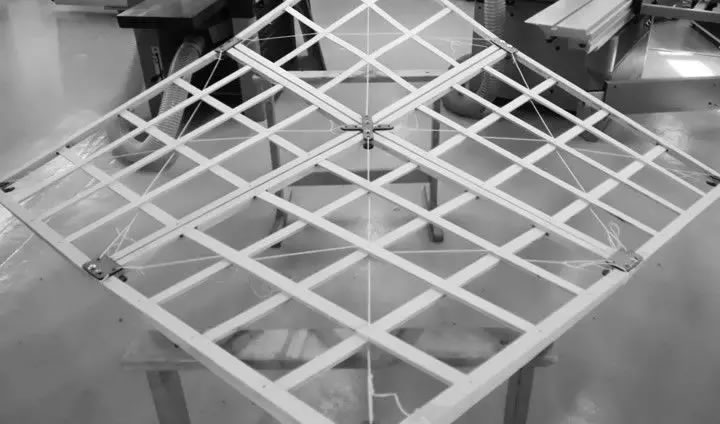

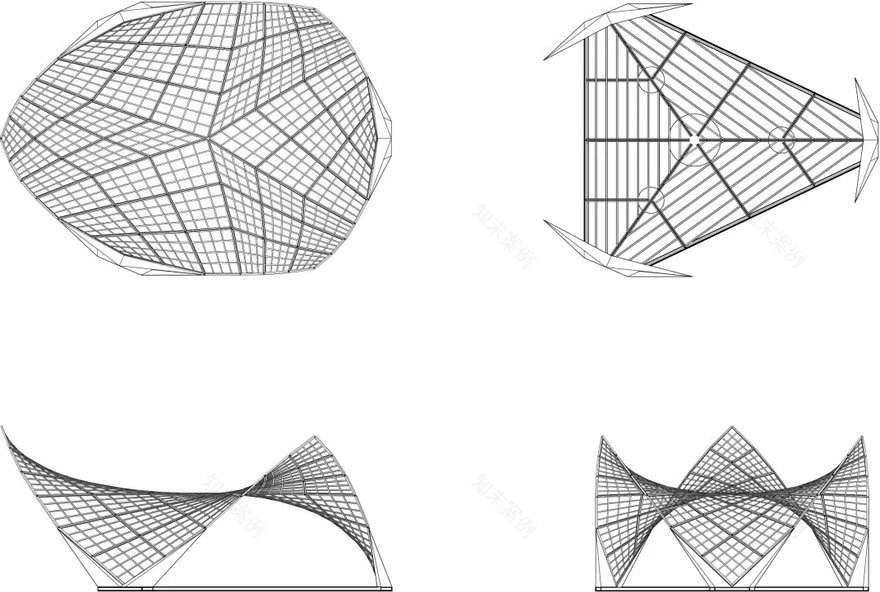

结构思考对于作品的设计过程起到关键作用。得益于双曲面自身形式所独有的结构坚固度，作品的木制双曲薄壳实现了极薄的结构厚度——表面积达140㎡的双曲面仅有6厘米厚。最终的壳体由54个直纹双曲面基本模块构成，模块预制后现场拼装组合成连续的光滑曲面。相比于单曲面，抛物双曲面上下的两组曲线均可承重，更高的承重效率使得“极薄”的表面成为可能，成功实现了平均净高4m的连续顶盖。预制拼装的做法使得现场建造被控制在10天以内，实现了“快速建造”的灵活性。

-工程档案-

Project Information

名称：引力场4.0——引力波 / Gravitational Field 4.0——Hypar Wave

地点：浦东新区世博大道1750号

设计/竣工时间：2019.5-2019.9

设计单位：goa大象设计

总建筑师：王彦，goa大象设计

概念设计团队：

曹婷，苏黎世联邦理工学院

D'Acunto Pierluigi，苏黎世联邦理工学院

Tellini Alessandro，苏黎世联邦理工学院

结构顾问：

胡凌华，goa大象设计

何亮，goa大象设计

学生助理：

詹强，同济大学

Araceli Maria ，苏黎世联邦理工学院

Brandigi Simon，苏黎世联邦理工学院

Lengerer Sina ，苏黎世联邦理工学院

王帅中，阿尔托大学
