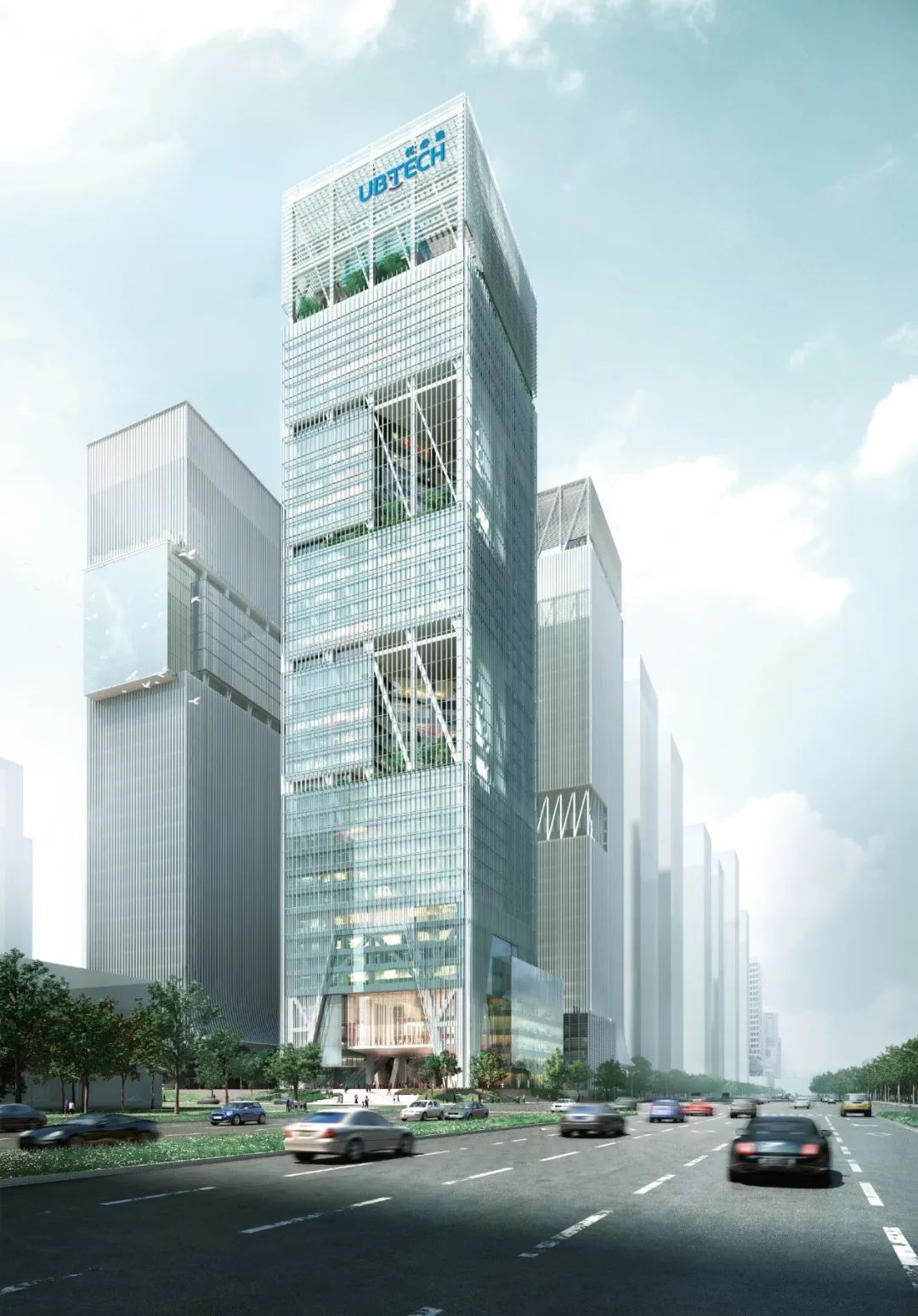

优必选科技总部大厦位于深圳市南山区西丽留仙洞总部基地,留仙洞总部基地是拉动深圳经济发展的六大总部基地之一,也是深圳市战略性新兴产业九大集聚地之一,未来将成为南山乃至深圳引领高新产业发展的新核心。
优必选科技总部大厦是创新设计的典型代表,它为未来的工作场所树立了一个崭新的标准,项目建成后将成为深圳科技新地标。
/
/
/
Introduction of Structural Design
——
建筑方案特点
优必选科技总部大厦项目造型新颖,根据建筑师的设计思路,建筑底部仅有“四条腿”落地,上部立面为斜交网格幕墙骨骼。
深圳优必选科技总部大厦丨中国深圳丨香港华艺设计顾问(深圳)有限公司-14

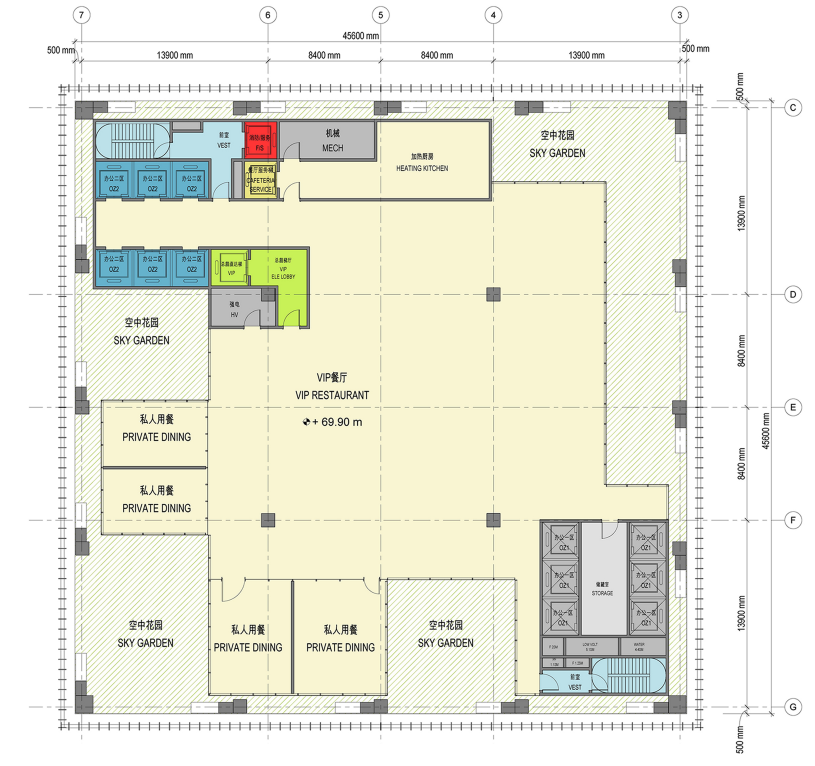

建筑平面图中,左上角及右下角为竖向交通集中区域。
深圳优必选科技总部大厦丨中国深圳丨香港华艺设计顾问(深圳)有限公司-16
传统做法可在集中区域设置成混凝土核心筒、底部大空间通过桁架转换实现,成为带转换的框架-对角筒结构。建筑造型采用幕墙外包实现的做法。如按该结构体系实现建筑方案,必然导致梁柱等截面大、结构笨重,不能很好地还原建筑效果;室内大跨度的梁较高,影响中间大跨度办公区域使用品质。
结构设计:结合建筑特点本项目将建筑造型龙骨设计为结构主体抗侧力构件。采用自重轻、强度高、延性好的钢结构。为实现建筑师所设计的新颖造型及功能空间需求,结构创新的采用了上部钢框架-中心支撑筒结构体系,底部采用巨型钢框架结构;周圈框架柱及巨型斜撑通过格构式巨型框架进行转换,仅保留四角异形格构柱落地。达到建筑与结构的和谐统一。
体系创新:

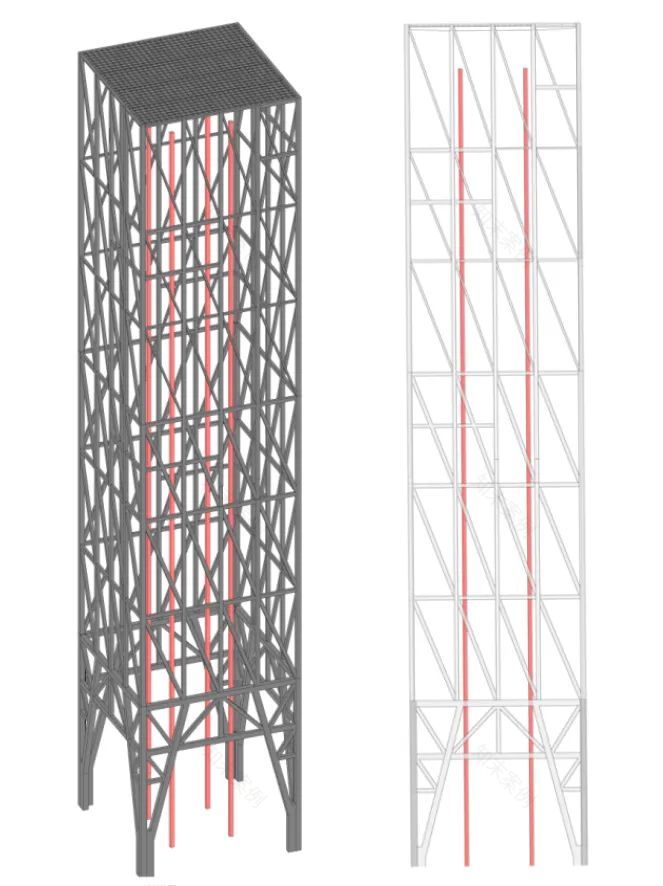

①塔楼内部不设置核心筒,主要抗侧结构为利用建筑龙骨组成的外周圈钢框架-支撑筒。
②底部大跨度区域设计成巨型框架,结合建筑造型设计成异形格构柱、巨型桁架梁。
深圳优必选科技总部大厦丨中国深圳丨香港华艺设计顾问(深圳)有限公司-22
③外立面支撑筒取代核心筒,建筑内部仅有四根柱子,可实现大空间灵活布置。
④外支撑筒抗侧力臂大,效率更高,刚度大,抗风、抗震性能优良。
⑤构件主要承担轴力,因此材料利用率高。

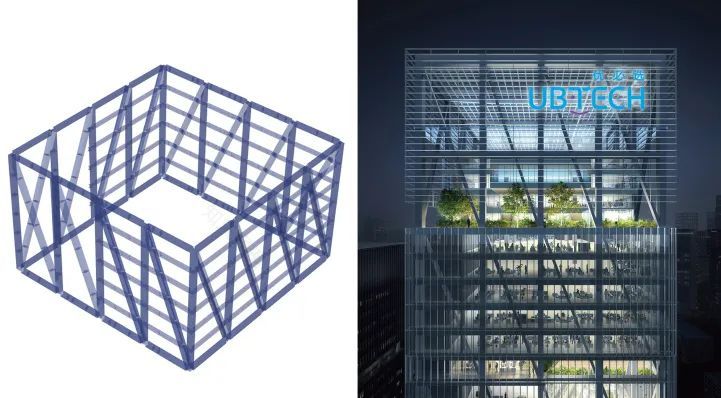

⑥通过巧妙的在斜撑与楼层相交处的楼板内设置拉结暗梁,减小支撑的计算长度,使支撑做的更细,最大限度展现方案效果。
深圳优必选科技总部大厦丨中国深圳丨香港华艺设计顾问(深圳)有限公司-27

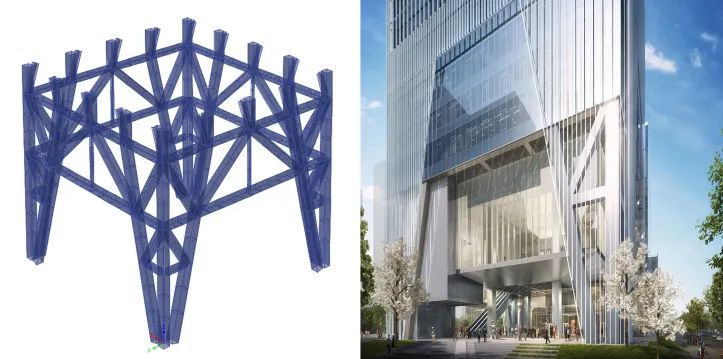

⑦底部创新性地采用了异形格构柱,下小上大。
⑧“上部大”减小了转换桁架的跨度,同时桁架转换的柱子数量也减少了,最终每个立面仅有一根框架柱需桁架转换。
⑨“下部小”立面造型新颖,为底部大堂提供了更大的空间。
⑩巨型框架刚度大,承载力高,避免底部形成薄弱层。同时超静定次数高,抗连续倒塌能力好。
深圳优必选科技总部大厦丨中国深圳丨香港华艺设计顾问(深圳)有限公司-32
结构计算分析

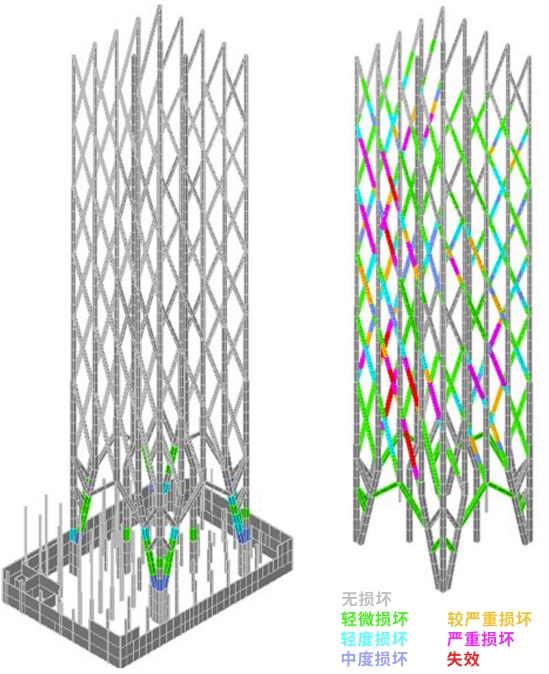

对结构体系及抗震性能进行了全面分析:整体稳定性,构件稳定性,大跨度大悬挑结构舒适性,钢管混凝土柱承载力,巨型框架相关楼层专项分析,整体抗倾覆分析,结构抗小、中、大性能分析。计算结果表明该结构抗连续倒塌能力强,具有优良的抗风、抗震性能。其在 8 度大震下,除了少量作为第一道抗震防线的耗能支撑外,主体框架性能状态良好。远超深圳(7 度)设防对结构的性能要求,进一步验证了主体的安全。
深圳优必选科技总部大厦丨中国深圳丨香港华艺设计顾问(深圳)有限公司-35
设计创新施工方案
底部巨型格构柱下小上大,在梁未安装前,自重下会向内倾倒而产生变形。
揽风绳(拉索)+胎架方案:难以解决逐层施工时拉索长度调节、费用高、影响工期。
支撑柱+胎架方案:费用高、影响工期、安全性低。
深圳优必选科技总部大厦丨中国深圳丨香港华艺设计顾问(深圳)有限公司-40
采用在通高位置增设立面桁架、填充临时支撑梁方案。该方案利用格构柱同向倾斜且对称的特性,设计成互相扶持的整体,达到自平衡的效果。以小博大,对成本、工期有非常积极的影响。
施工现状

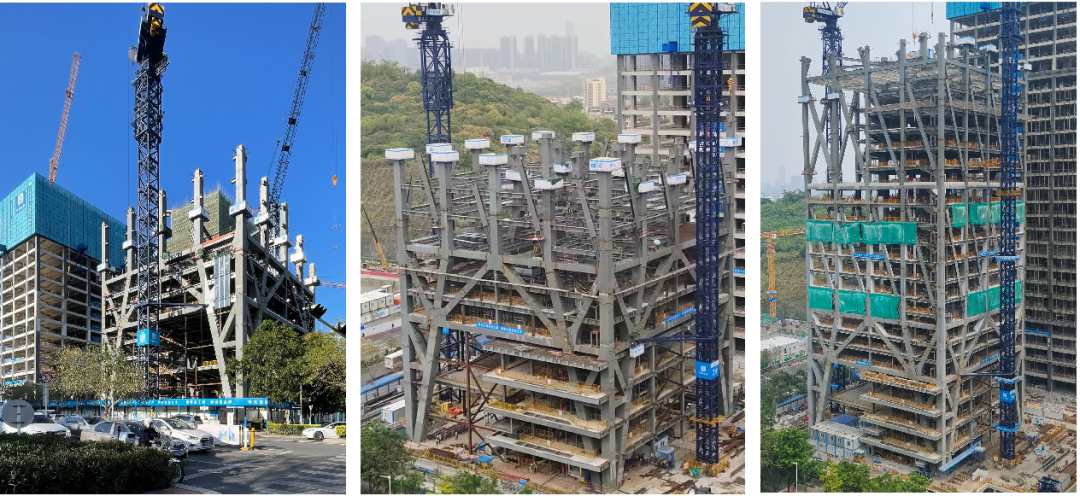

目前项目正在施工,主体已经施工到 22 层楼面。实景图显示,已经建成的部分高度还原了建筑效果。
深圳优必选科技总部大厦丨中国深圳丨香港华艺设计顾问(深圳)有限公司-44
项目地点:深圳市南山区
项目类型:超高层办公建筑
建筑面积:9.3 万平方米
建筑高度:199.25 米
业主单位:深圳市优必选科技实业有限公司
建筑设计:香港华艺设计顾问(深圳)有限公司
项目总负责:林毅、刘小良
设计团队:
方案阶段
建筑|司徒雪莹、张健、许诺、揭凌云、吴婷、苏恒博
总图|常毅敏
结构|曾德光、江静
施工图阶段
建筑|司徒雪莹、万慧茹、孙永锋、申杰、曲鹏、揭凌云、吴婷、谢昕、宋红伟
总图|常毅敏、张宁、寇梦琪
结构|曾德光、江静、梁莉军、刘海炀、高祥、吴浩、费思博、洪泉超、肖延生、周元亮、许鸿珊
给排水|雷世杰、高春艳、杨芳泉、胡嘉伟、王深禾、李细浪
暖通空调|李雪松、文雪新、骆婉婧、张光理、庄浩
电气|刘相前、马琪、舒杨、刘文杰、张雁、卢韦冰
智能化|曹焕、刘相前、马琪、何雁
投标联合体:bKL
设计时间:2019 年
项目进程:在建
