崇明体育训练中心 | 生态实验的诗意建构

2019/03/25 10:00:10

查看完整案例

微信扫一扫

下载

△

崇明体育训练中心1、2、3号楼摄影：苏圣亮

建筑设计

李麟学 / 麟和建筑工作室

建设地点

上海市崇明区

建筑面积

41700平方米

项目时间

2013.10-2019.02

崇明体育训练中心1、2、3号楼位于上海市崇明岛，是崇明国家级体育训练基地一期项目整体规划核心轴线的起点。作为上海城市战略的一个部分，崇明被定义为“国际生态岛”，设计自然就会关注到生态岛背景下建筑生态实验这一命题。设计通过将科学的精确性纳入建筑本体设计的范畴，探索以环境性能作为一种新的逻辑，解放对于形式与功能的预设，实现气候响应设计；通过结合崇明风土与气候特征，探索地域文化和材料在建筑中的诗意表达，尝试为崇明“国际生态岛”的建筑范式提供一个生态实验的样本。

△

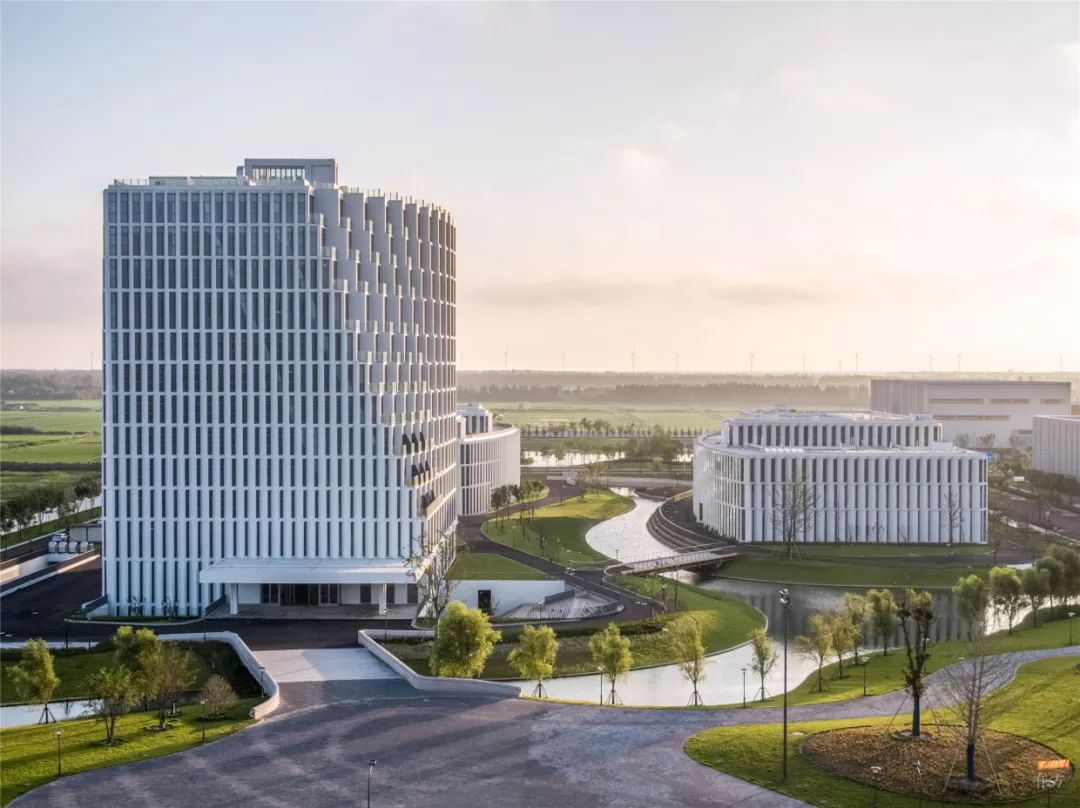

基地入口处鸟瞰摄影：苏圣亮

△

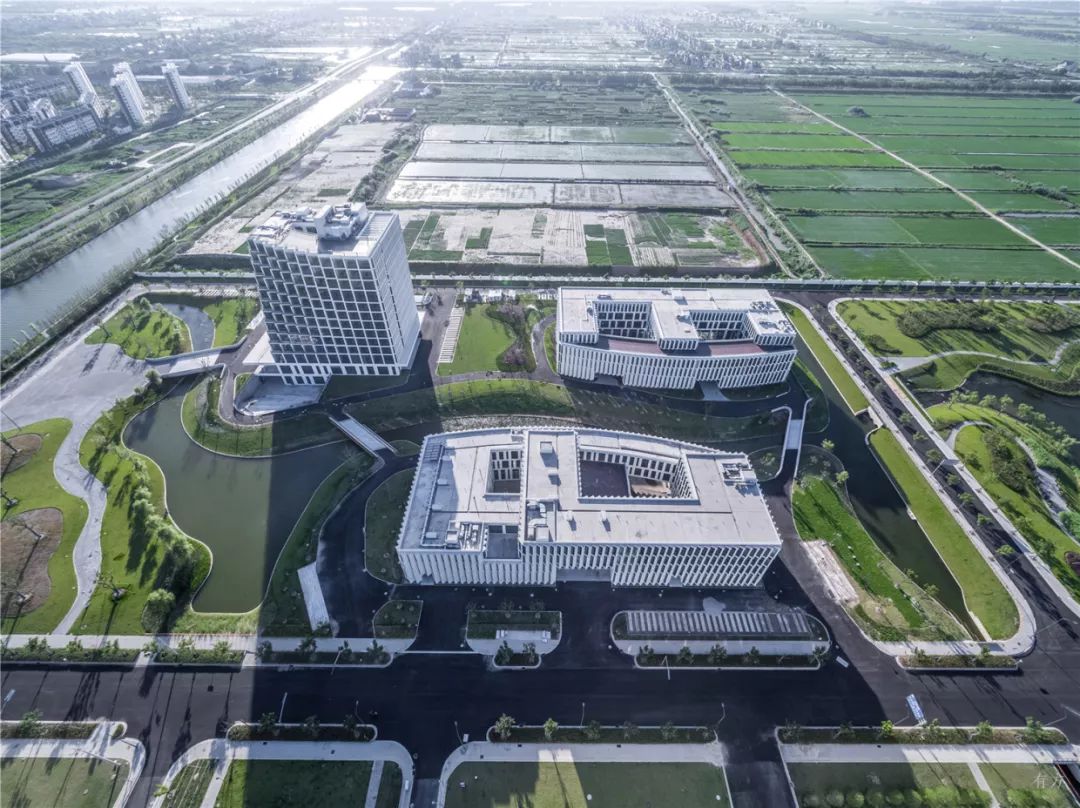

整体鸟瞰摄影：苏圣亮

崇明国家级体育训练基地定位为：符合国际体育强市——上海市的体育事业发展目标，具有国际影响力、竞争力；构建“训练、科研、医疗、教育”为一体，国际先进、国内一流，高科技、多功能的现代化国家级体育训练基地。在整体规划中，1、2、3号楼是与专业训练区配套的公共服务设施，其中1号楼为运动员公寓及管理楼，2号楼为科研医疗楼，3号楼为教学楼。

△

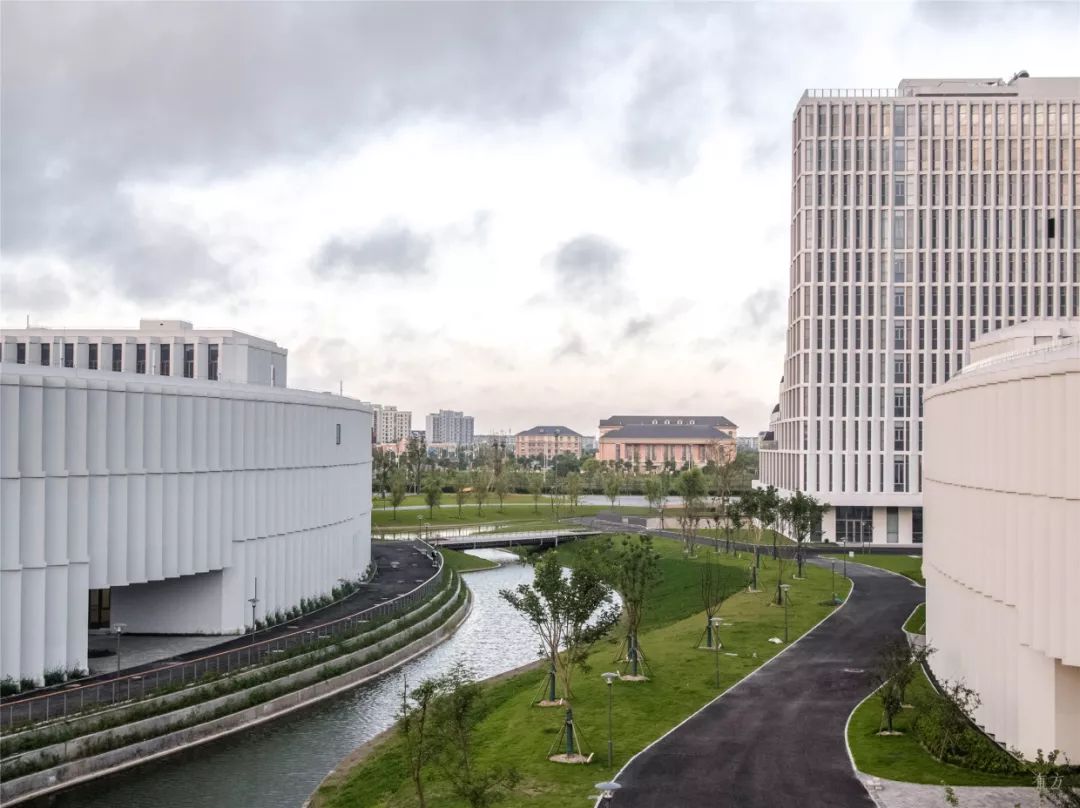

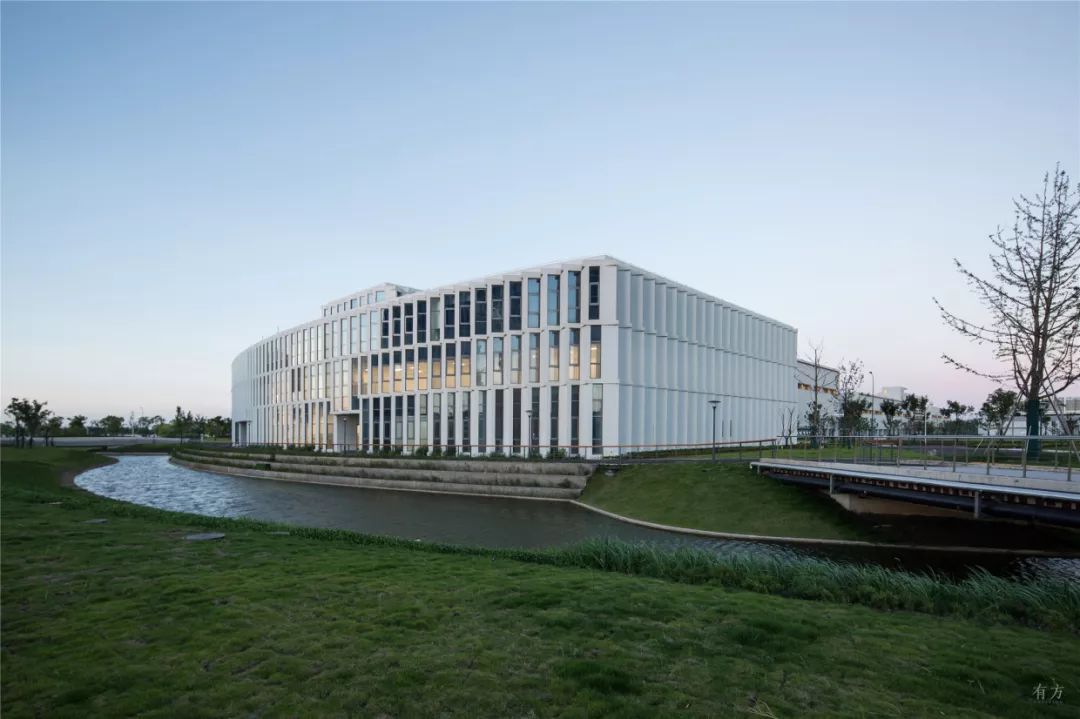

从中央绿轴上看向2、3号楼摄影：苏圣亮

崇明是上海面向长江入海口的重要生态屏障，为高度的城市化与自然系统之间提供面向未来的缓冲空间。崇明国家级体育训练基地位于城镇边缘与大片农田、湿地的过渡地带，城镇肌理在城市建设的影响下趋于同质，与复杂多样的生态环境形成了鲜明对比。如何以一个系统的视野去提问何为生态、何为风貌、何为本体，成为我们实验的出发点。

△

基地所处的湿地与城镇过渡地带摄影：苏圣亮

△

从中央绿轴望向城镇一端摄影：苏圣亮

场地丰富的自然资源、亚热带典型海洋性气候的温和湿润特征、生态岛地域风貌与文化的需求，使得本项目成为环境性能建筑生态实验的一个理想载体。基地全年气候温和湿润，四季分明，夏季湿热、盛行东南风，冬季干冷、盛行偏北风。项目初始即对气候响应与人体舒适度设计进行考虑。

△

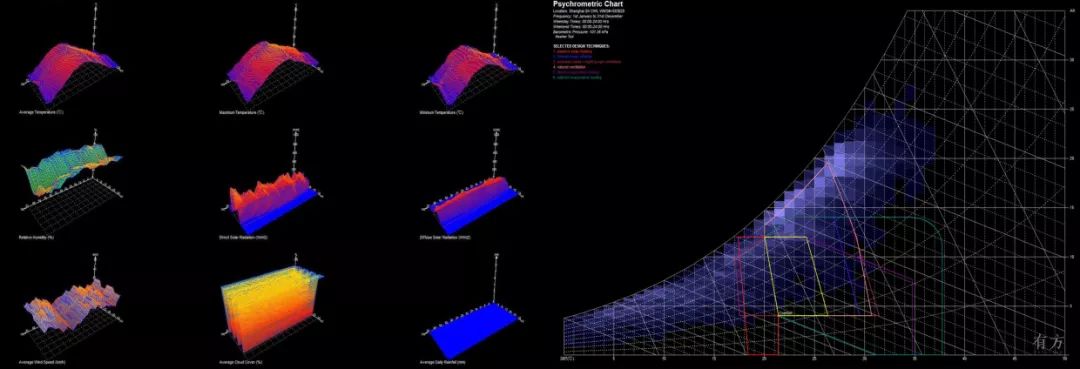

场地气候数据与策略分析 ©麟和建筑工作室

△

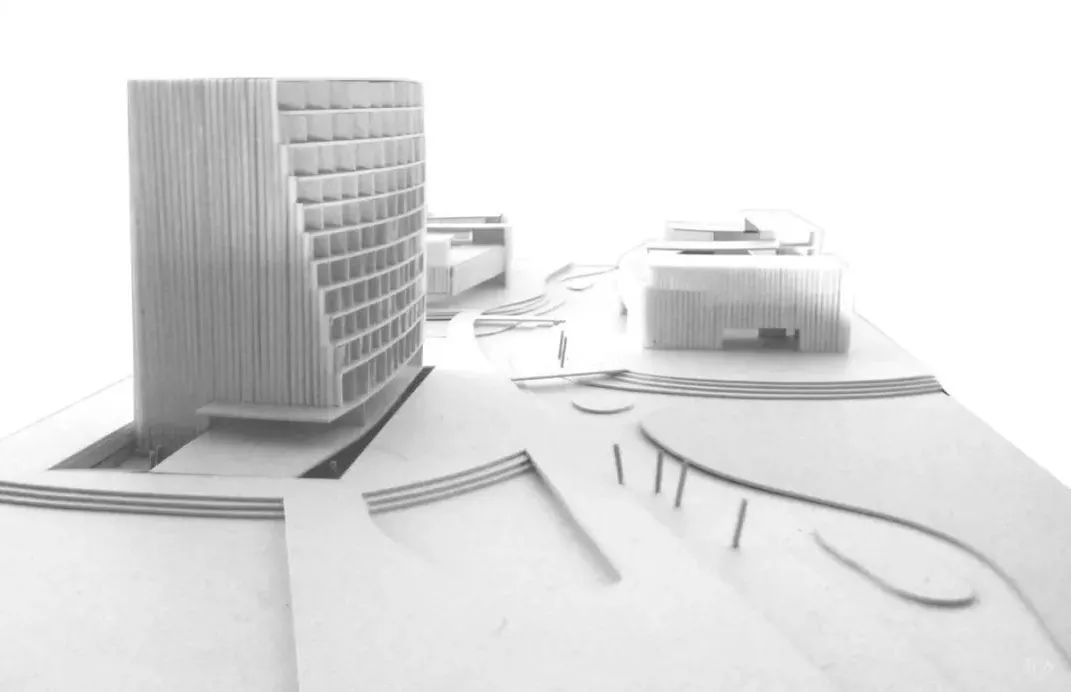

概念模型 ©麟和建筑工作室

在建筑集群布局方面，设计充分关注气候响应的环境性能提升，完成建筑群体布局与生态塑形。对于1、2、3号楼围合的内部空间，关注由场地既有的水系、农田等构成的湿地景观元素，并采用顺势利导的保留策略，在三幢建筑之间创造一种柔性的界面。延续麟和建筑工作室作品的特征，“空”的策略在此得到一种强化。

△

1、2、3号楼“空”的策略 ©麟和建筑工作室

项目集群分布在水系东西两侧，是中央生态绿轴的一部分；三幢建筑的格局呼应了环境要素的考量，充分考虑了风、光、热等气候环境中的能量流动。围绕中央湿地生态系统主轴，建筑结合CFD等环境模拟的设计工具，对于环境性能进行精准与细微的调控。

△

风环境模拟 ©麟和建筑工作室

△

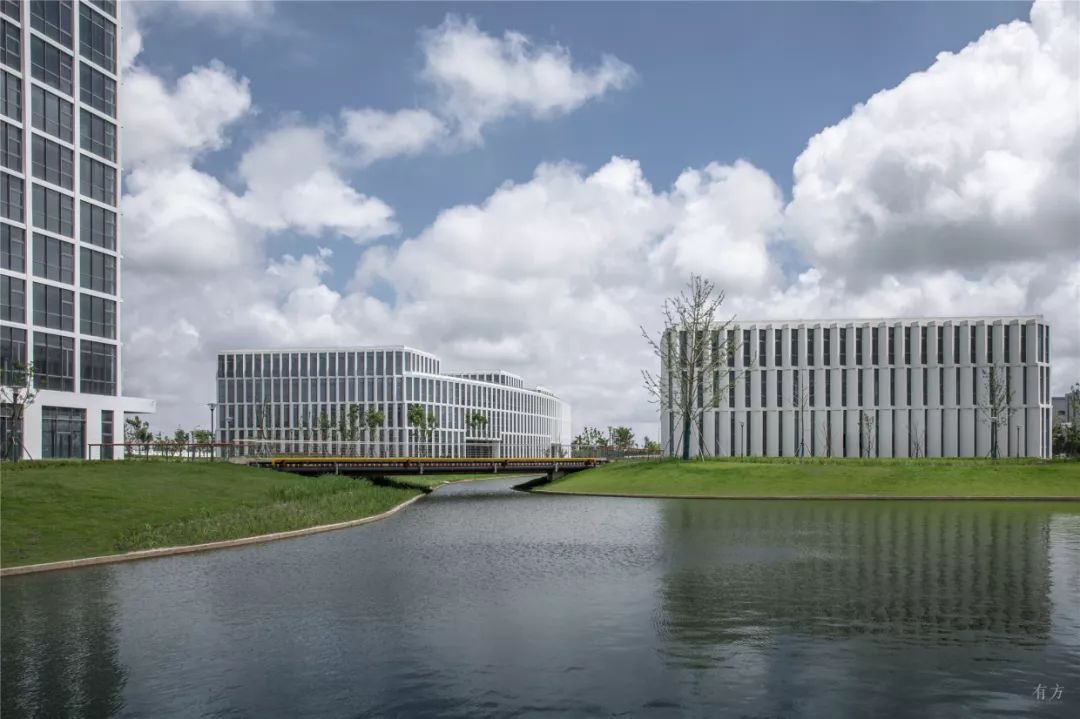

响应气候的建筑群体布局摄影：苏圣亮

中间的湿地系统与空间，既反映了未来园区主轴延伸的空间策略，也为建筑集群提供了一个多样的原生态湿地自然系统，成为场地夏季主导风向的通廊，湿地水面亦可作为一种热力学介质起到降温的作用，成为系统生态组织的热力学之“源”。

△

中央生态绿轴中的1、2、3号楼摄影：苏圣亮

建筑朝向中央湿地系统，采用架空、庭院、下沉花园等要素，将自然风引入建筑的内部，形成能量流动与循环。2、3号楼弧形的界面促进了夏季风的顺畅流动，在底层采用架空的格局，让生态景观轴的湿地延伸进入建筑庭院之内，形成自然风面向庭院的渗透。

△

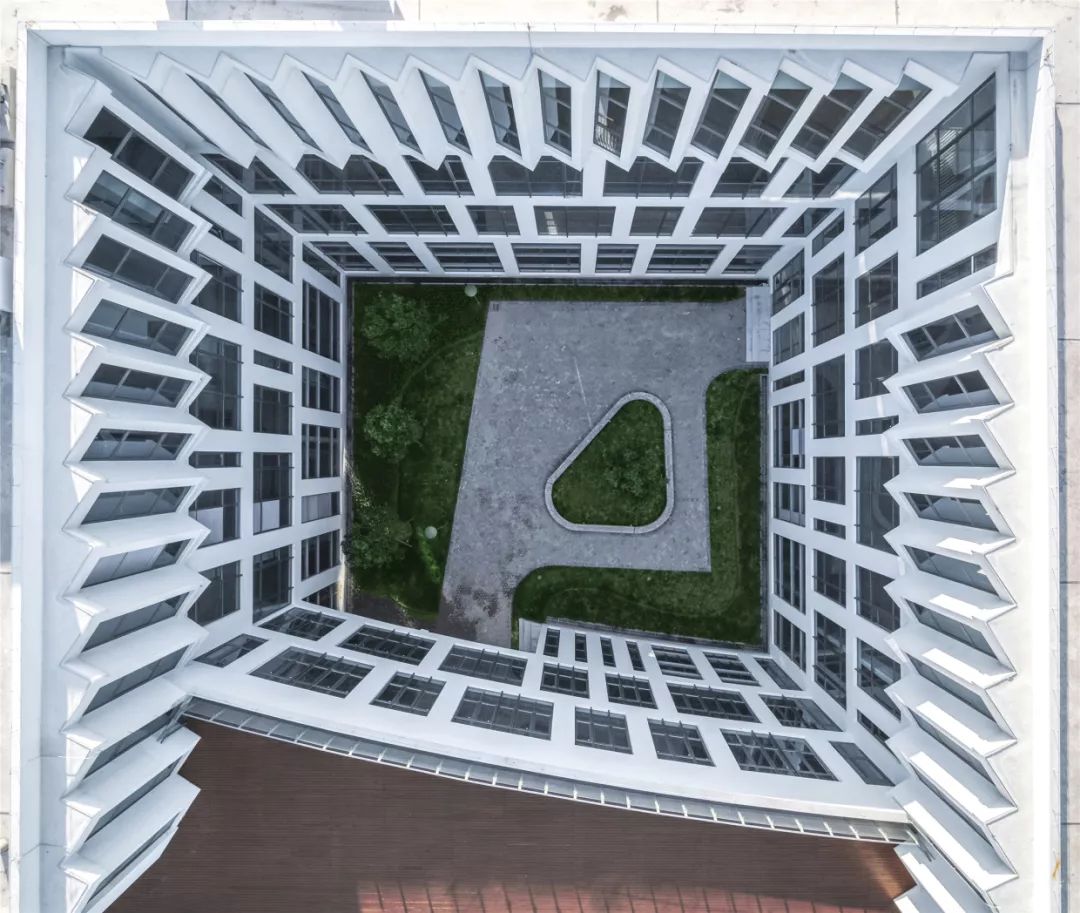

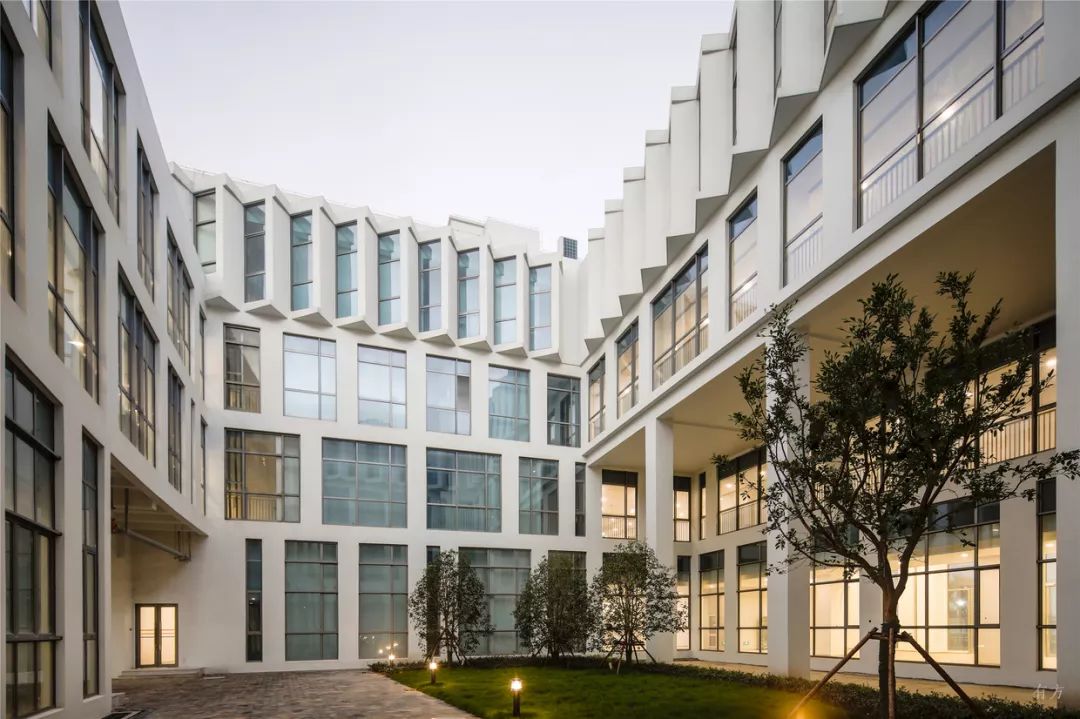

2号楼内部庭院摄影：苏圣亮

△

3号楼内部庭院摄影：苏圣亮

1号楼则结合地下一层的餐厅设置下沉庭院，在气候良好的季节引导风通过建筑立面的开口，进入内部空间与中庭。

△

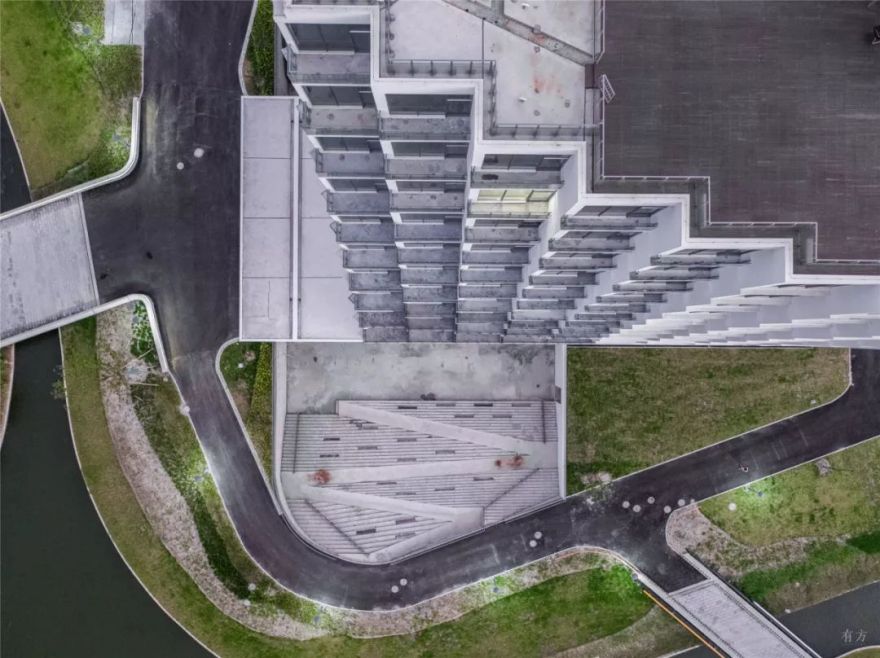

1号楼下沉庭院摄影：苏圣亮

在中庭的具体设计中，1号楼中庭空间采用了热力学烟囱机理，借助空间竖井与顶部的太阳能加热板，实现自然通风组织。针对夏热冬冷，夏季较为潮湿、日照较强的气候特征，建筑内部各个空间通过与中庭的季节性、时段性策略相结合，系统间达到一种耦合，整体形式要素与环境要素之间呈现清晰的逻辑关系，在整体系统中实现了复合、多层次的环境性能设计。

△

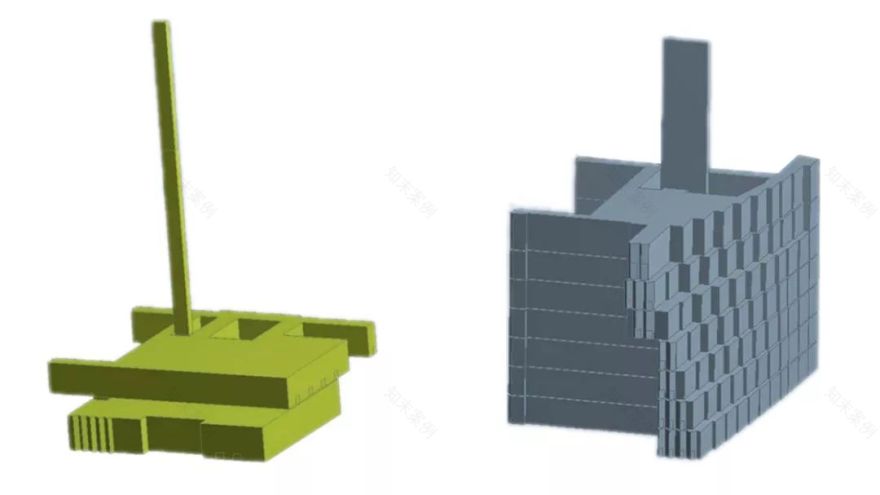

性能模拟模型 ©麟和建筑工作室

△

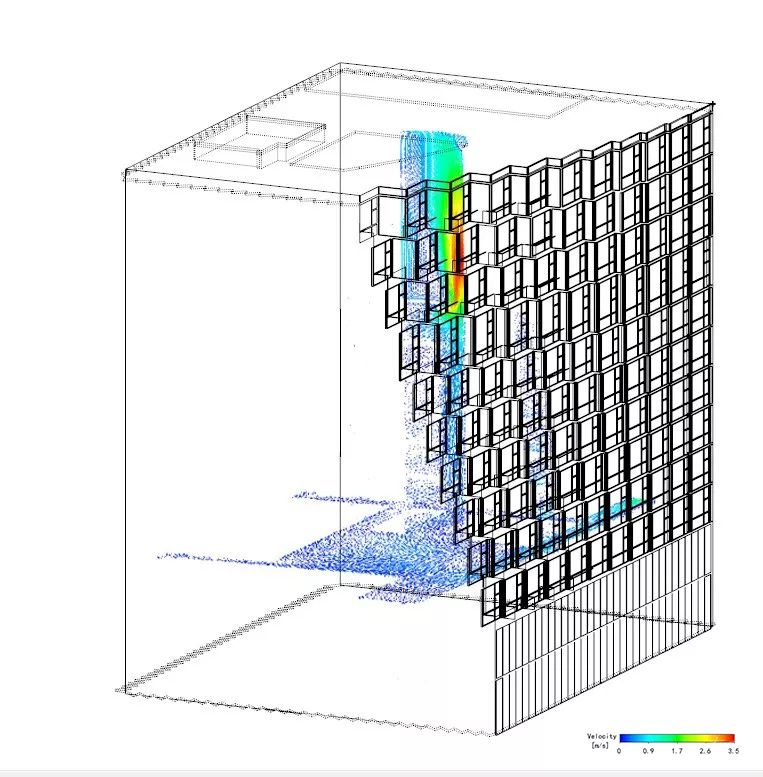

1号楼东侧拔风井风速图 ©麟和建筑工作室

△

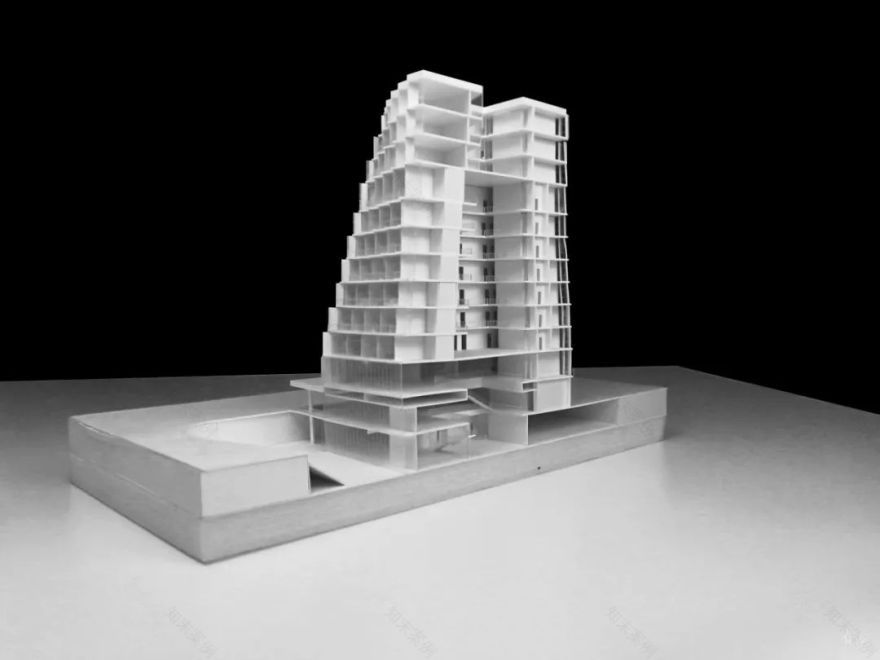

1号楼中庭剖模型 ©麟和建筑工作室

同时，1号楼采用高层的布局，将餐饮会议等公共设施、运动员公寓，以及管理办公进行垂直复合，面向南向建筑形态采用自下而上的扭转，最大化获得自然风的流畅与上部办公的南向日照。

△

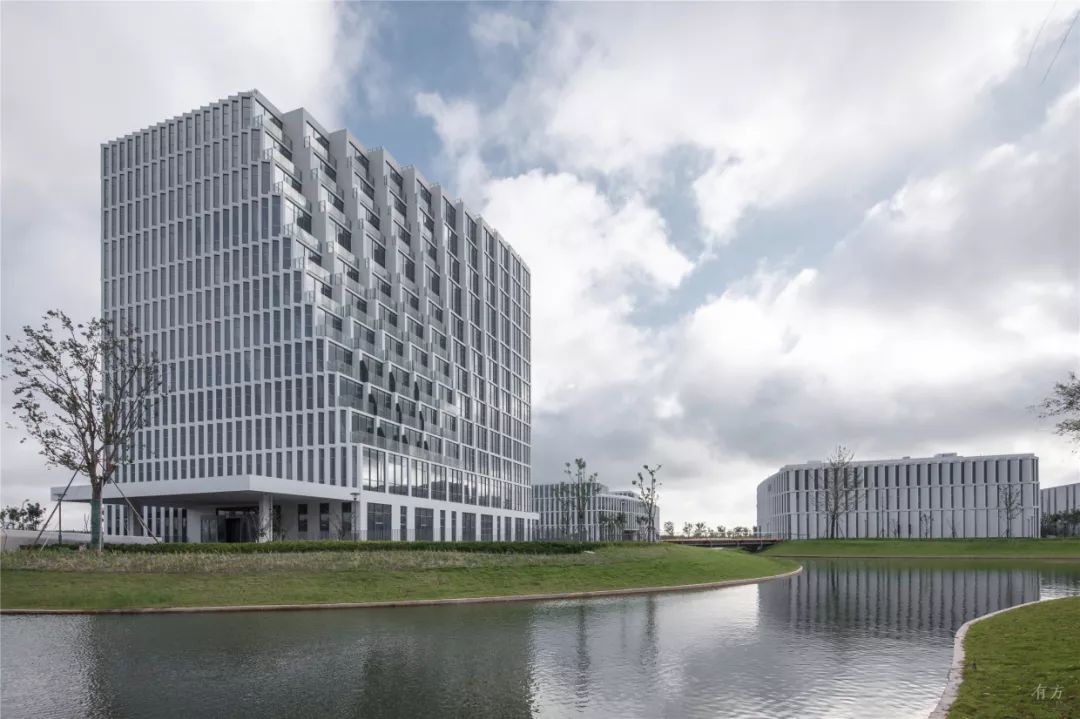

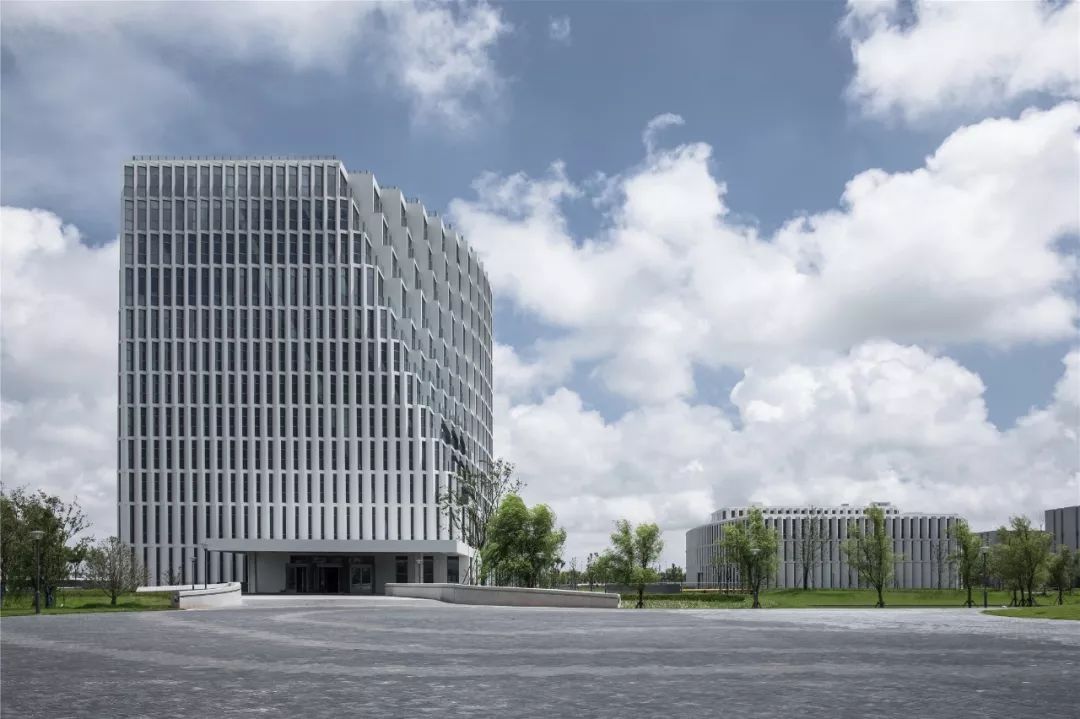

从基地入口望向1号楼摄影：苏圣亮

△

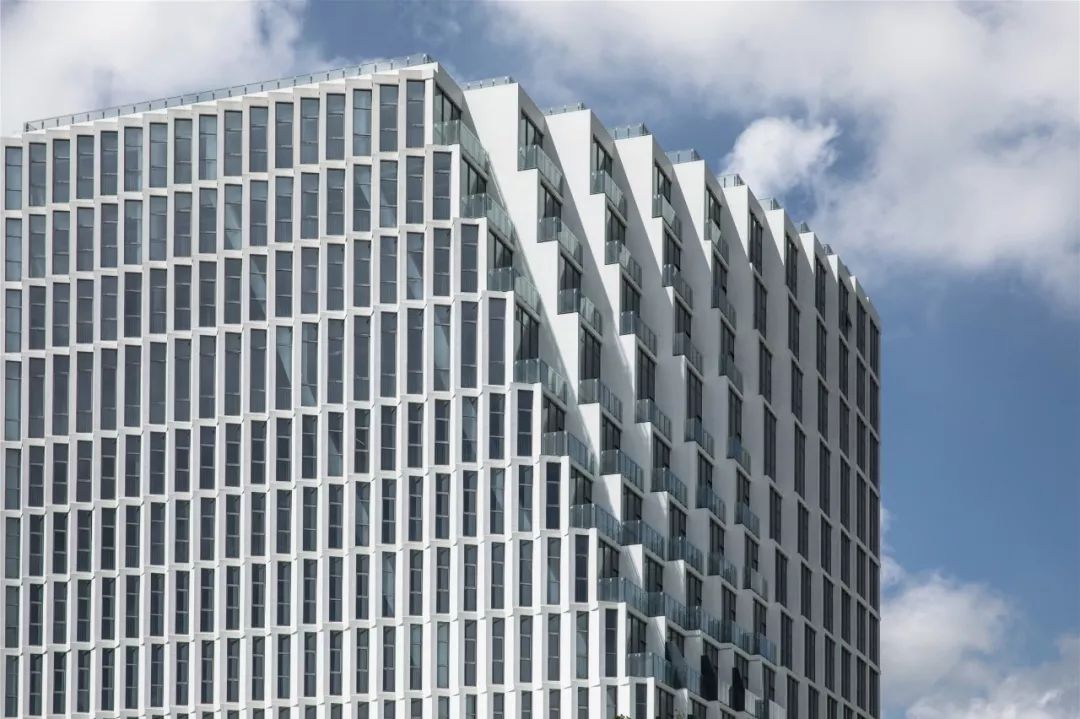

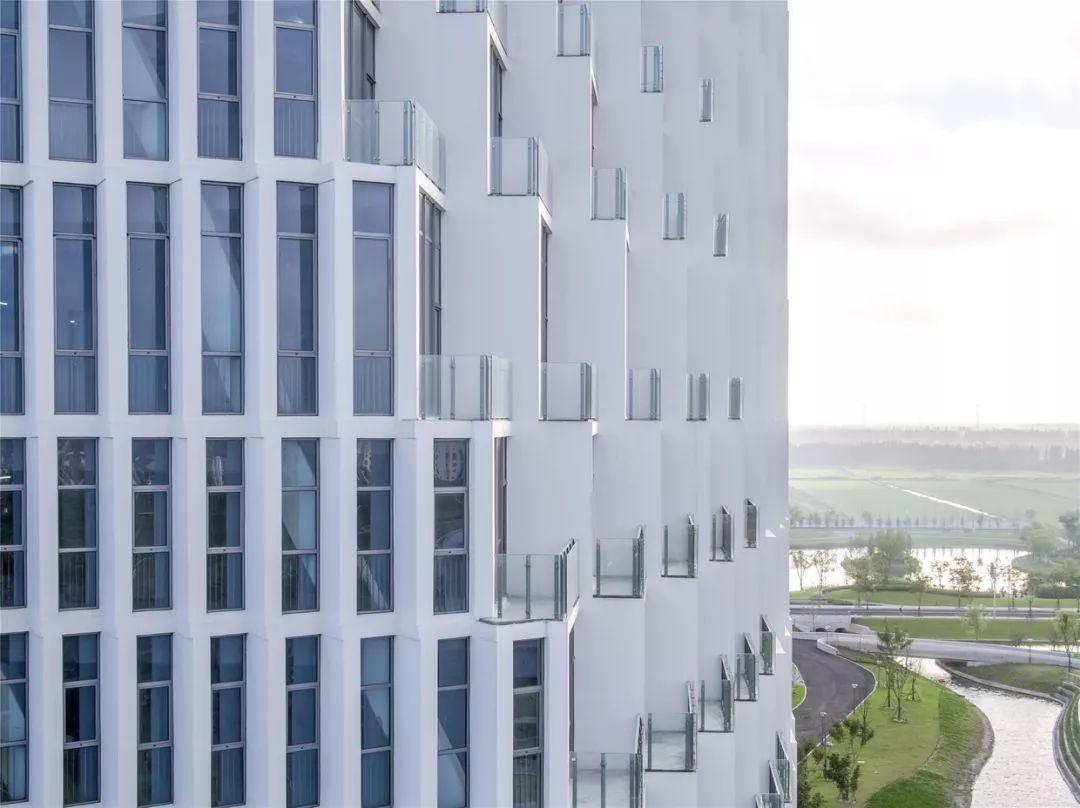

1号楼细部摄影：苏圣亮

基于对基地冬夏主导风向与采光、热辐射的模拟，建筑形体不仅沿着风向在水平维度上进行微妙扭转，形成利于气流通过的甬道，也在立体维度上塑造了层层退台，整合微环境中的光环境与辐射元素，在能量与主体舒适方面都获得了更高的性能。

△

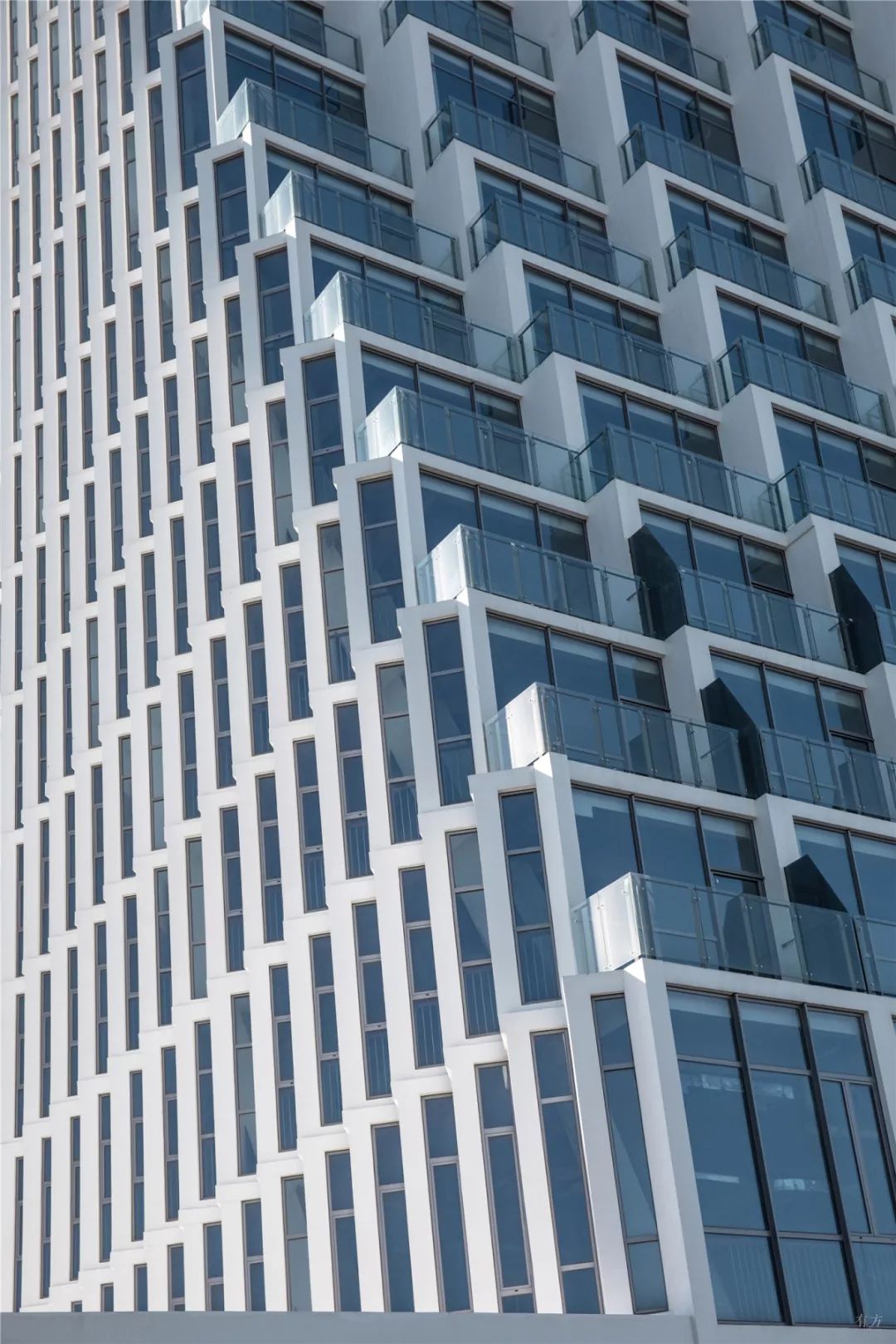

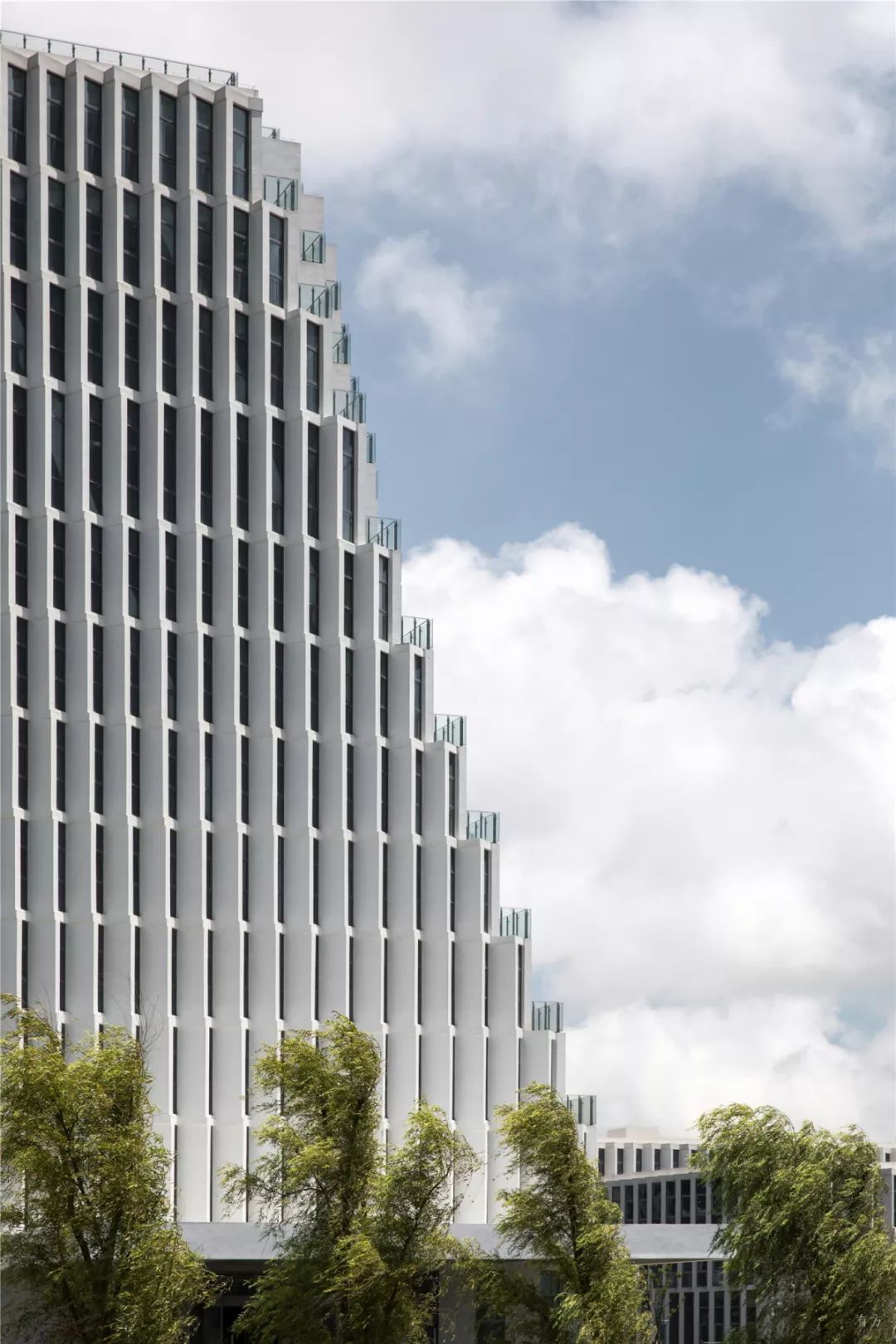

1号楼退台摄影：苏圣亮

在湿地水岸边向建筑集群望去，透过芦苇的剪影，从周边农田或湿地吹来的风干净且有力，建筑整体形式的变化微妙自然，如同水面律动的皱褶，与自然形成一种诗意的融合。

△

1、2、3号楼摄影：苏圣亮

△

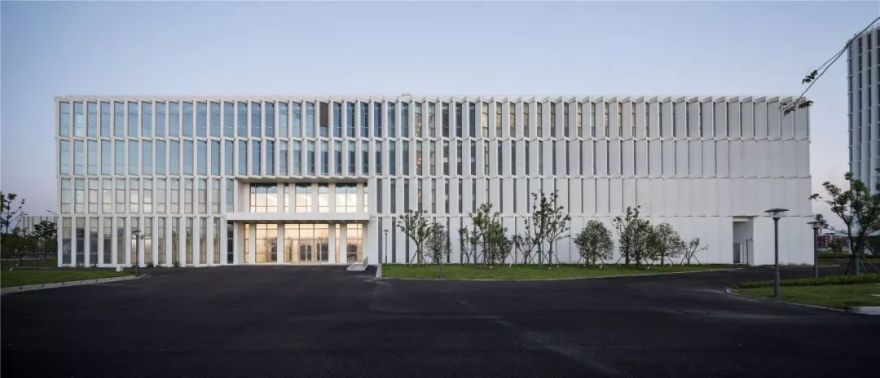

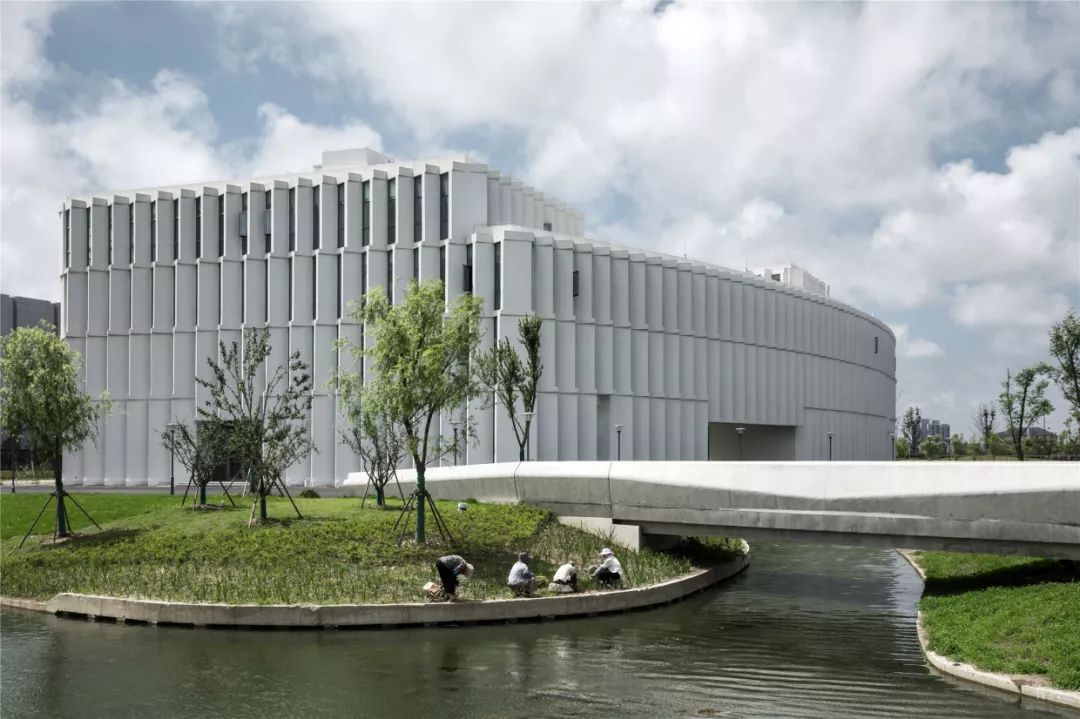

2号楼摄影：苏圣亮

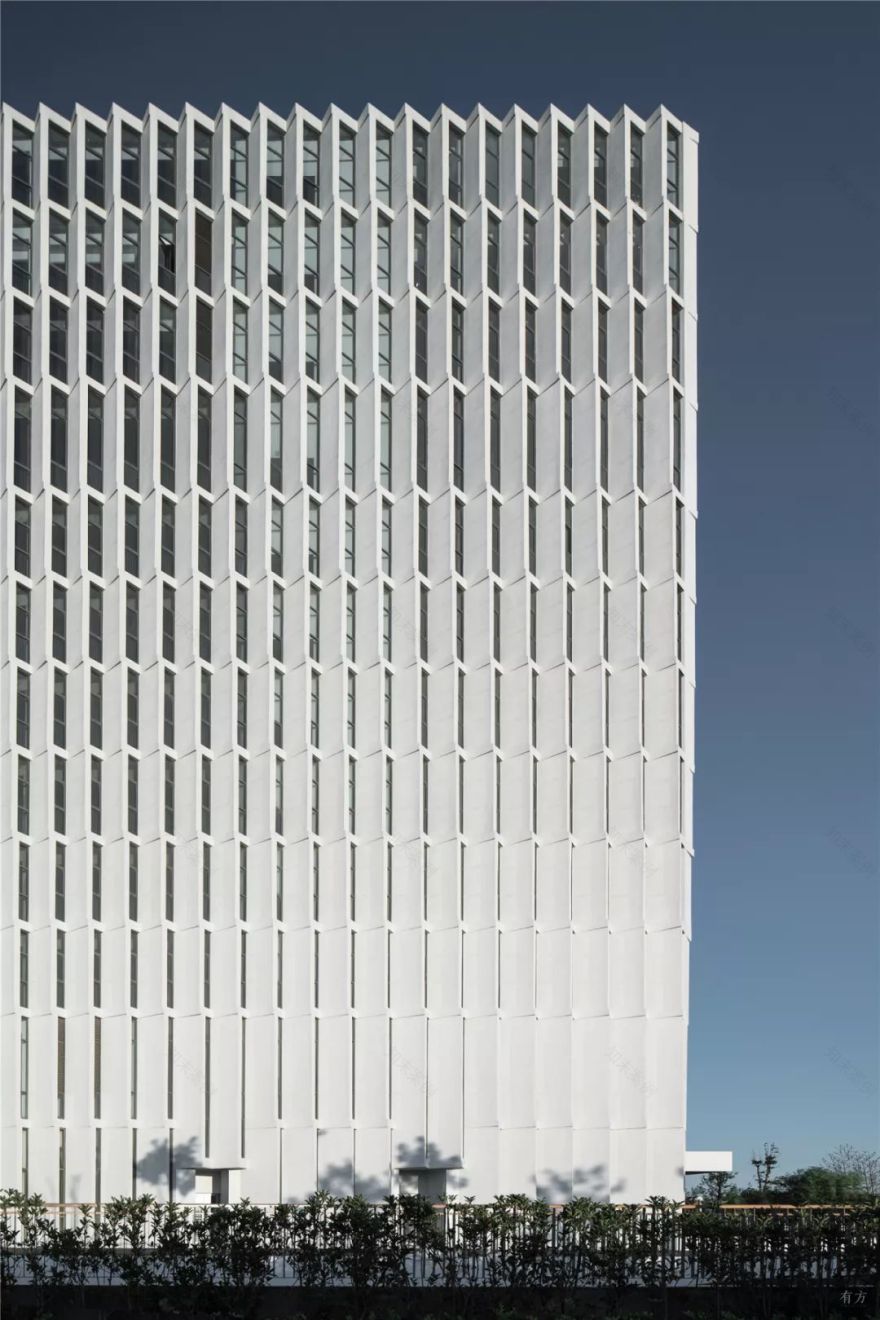

建筑的性能逻辑同样延续到建筑的材料与建造层面。设计采用45度立面折窗形式，呼应主要日照朝向，并根据太阳轨迹的变化，调整折窗的角度，从而精准地根据不同朝向来控制日照、光线与自然通风，最大化避免阳光直射与上海地区低角度的日光西晒。同时，通过对立面开窗方向的微调，响应了外在风向的变换与不同方位的自然通风要求。
