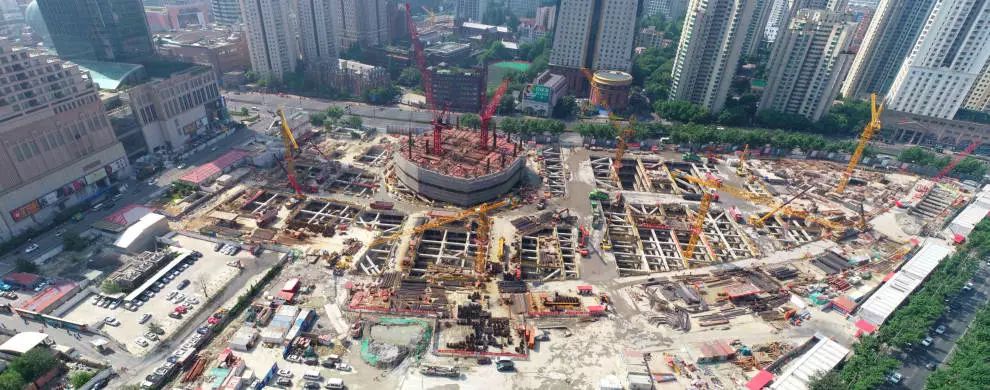

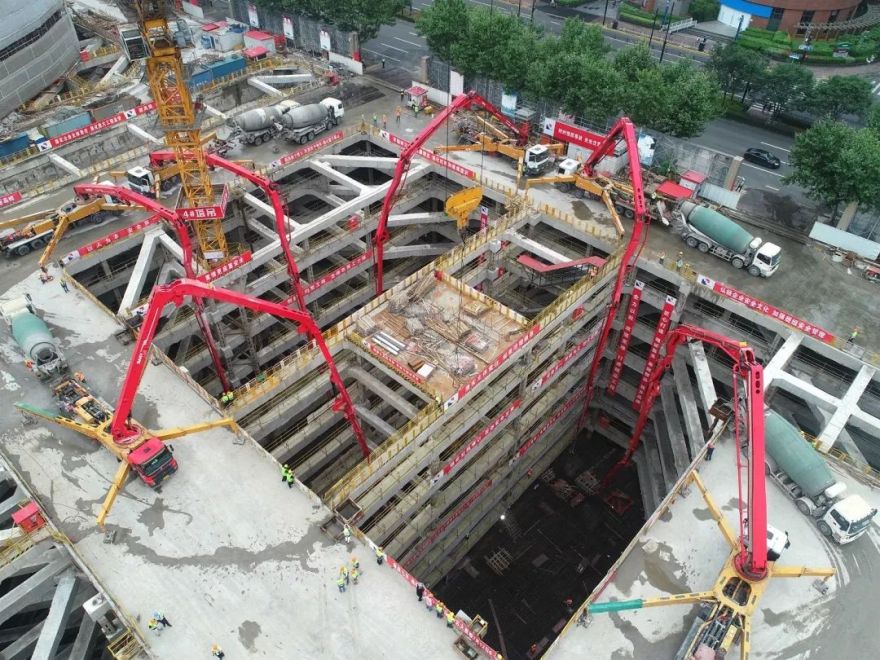

被誉为“上海市中心最后黄金地段”的徐汇区核心——徐家汇中心项目不断突破工程难题，其中虹桥路地块T2塔楼工程混凝土大底板成功筑底，上盖370米的浦西第一高楼崛起在即，为重塑沪上老牌商圈夯实基础。T2塔楼基坑最深达37.2米，高度相当于12层楼，最大混凝土底板约2.7万立方米，经过50小时连续浇筑完成，创造上海基础最深底板浇筑的新纪录。

370米浦西第一高楼

100万平方米总开发体量

30万平方米上海最大购物中心

徐家汇中心概况

奥雅纳为宜山路及虹桥路地块提供岩土、结构工程、建筑可持续性和交通咨询，设计总建筑面积近79万平方米。

沪上最深地下室

项目最重要的虹桥路地块，地下室周边衔接3条运营中的地铁线，刷新了设计难度和施工复杂度。根据地铁退界要求，地下室最深达6层，也是上海最深、规模最大、离运营地铁最近的地下室。

地下室总占地面积约52,400平方米

其中近七成为6层地下室

结构底板设计

下有超深基坑、上有超高建筑，我们在底板设计中周全考虑设计工况、单塔与多塔包络、塔楼结构封顶时间、塔楼与周边裙房关系、上部各种荷载预留等挑战。

埋深大、抗浮要求高、降水工况复杂

6层地下室深处十分接近承压水层的埋藏标高，不同于一般埋深的地下室，承压水头在施工期间的变化成为必要考虑因素。

业态调整频繁，结构包络灵活性要求高

应对地上复杂业态灵活的布置要求，在设计底板荷载预留时也需要动足脑筋，保证将来商业业态的调整潜力。

靠近地铁，在底板中埋设支撑

我们在超深底板中埋设围护结构支撑，同时为实现底板浇筑一次成型，采用特殊设计措施充分保障基坑及地铁运营的安全。

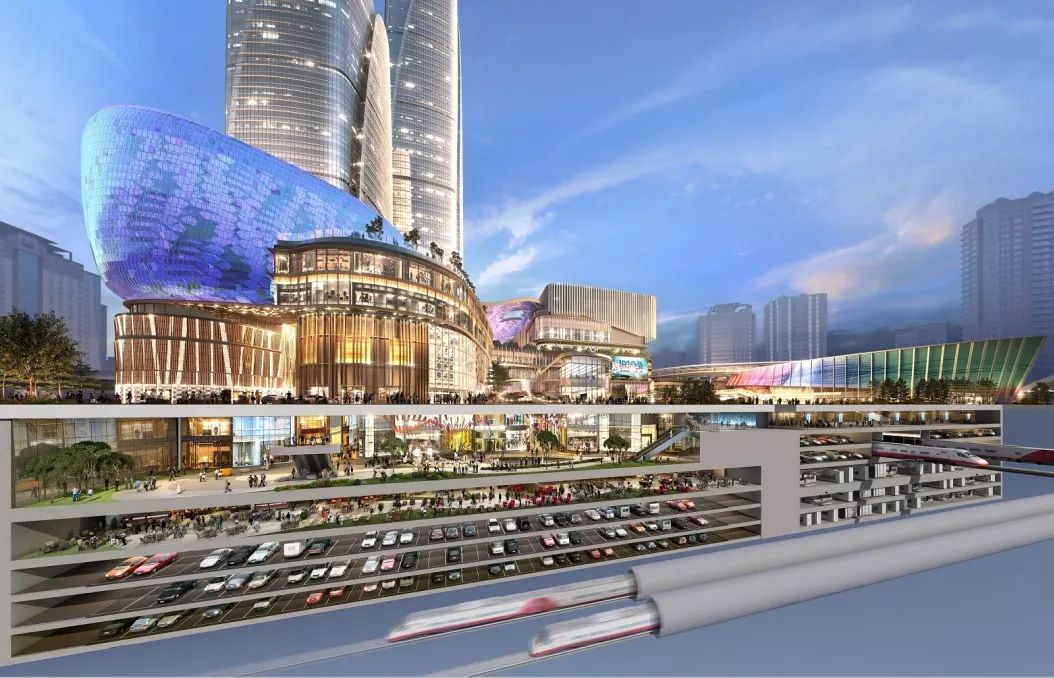

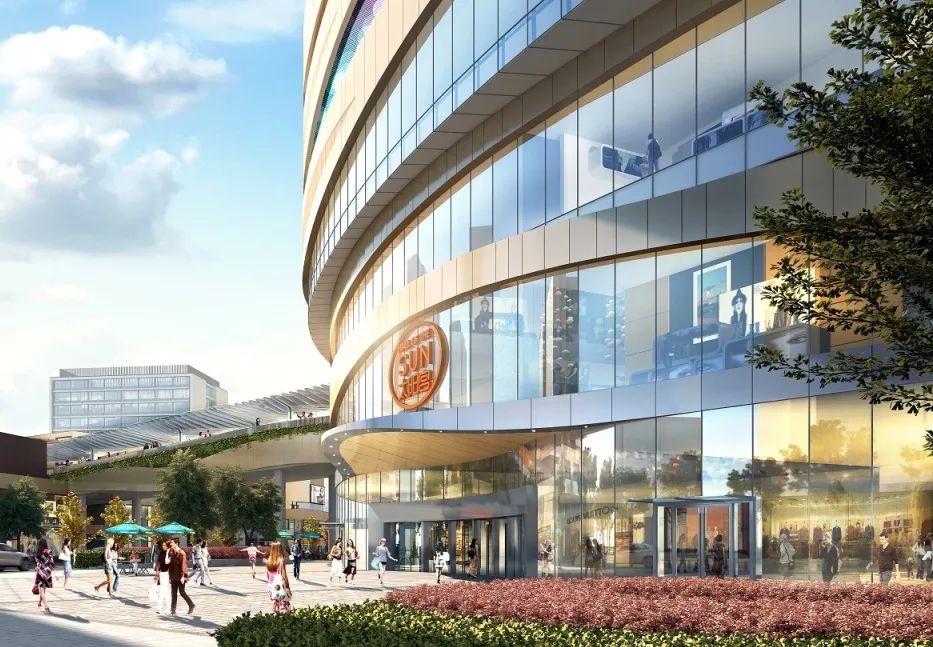

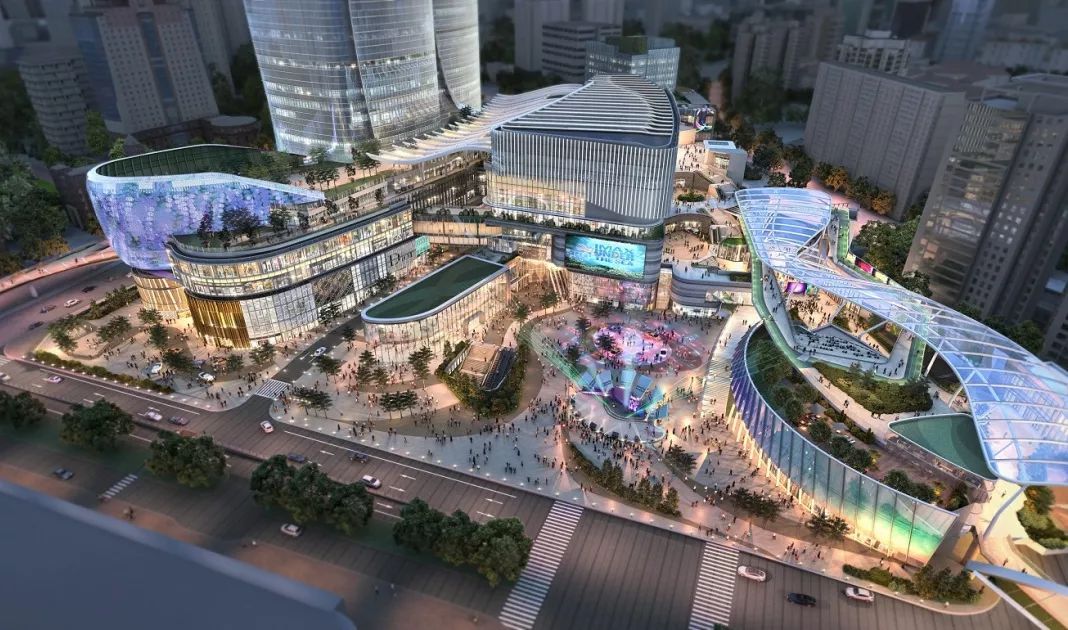

徐家汇中心效果图

4封闭底板沉降后浇带，满足提前竣工需求考虑业主提前开业的需求，相关区域底板需要提前封闭。我们在设计上充分论证提前封闭的条件，从控制塔楼沉降变形及实时监测角度提出封闭时间的专业意见。

5超厚底板，保证施工质量T2塔楼底板普遍厚度4.5米（局部6.5米）、混凝土体量约2.7万立方、钢筋用量约5,200吨。我们与承建商反复研究底板测温控制、分层浇筑及养护方案，并选择缓凝混凝土实现卓越的连续浇筑品质。

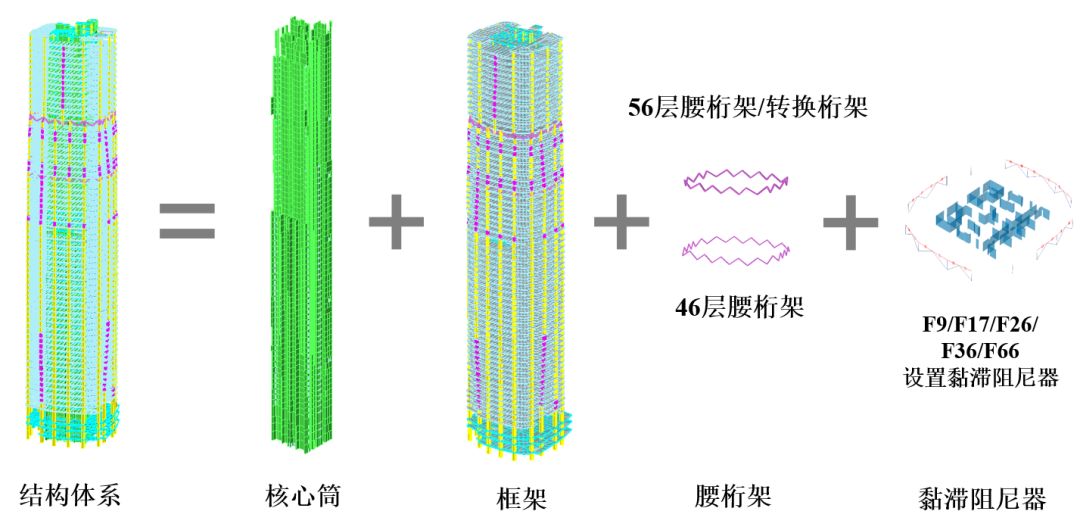

浦西第一高楼虹桥路地块T2塔楼高370米，建成后将成为浦西第一高楼。我们在超高层建筑设计早期阶段进行参数研究，对比不同方案，最终采用高效的型钢混凝土柱钢梁框架+钢筋混凝土核心筒+腰桁架结构系统。

T2塔楼结构设计高楼巨塔要在上海滩极其松软的淤泥质地基上稳固建构，并非易事。T2塔楼结构采用了最先进的性能化设计方法，在避难层安装粘滞阻尼系统，大大提升结构抗震性能。同时设计大量使用非线性时程分析，针对C80混凝土柱的延性需求进行研究，获得专家组接受C80混凝土柱的轴压比及折减系数与一般柱体无异。这也是未来使用阻尼器及高强混凝土项目的典范之作。

拥抱绿色，融通社区我们也作为建筑可持续发展顾问，为徐家汇中心度身定制暖通空调系统、循环利用水资源和绿色建材，也引入智能控制和管理系统优化室内环境。项目旨在获得美国绿色建筑LEED金级认证和中国绿色建筑二星认证。

为增进徐家汇中心与周边社区和公共交通的连通性，我们利用Vissim和MassMotion生成动态仿真模型评估车辆和行人动线，规划了智能、绿色、集成的交通设计。例如，多层行人空间将构成交通枢纽的核心、地下室通过隧道与地铁交汇、而6座行人天桥适当分配地面交通流量，也将现场各期开发连成一体。
