上海市装配式建筑细则解读与设计应用

为进一步提升本市装配式建筑企业的综合能力，帮助企业进一步学习掌握《上海市装配式建筑单体预制率和装配率计算细则》的相关要求，由上海市建设协会建筑工业化与住宅产业化促进中心、装配式建筑设计与咨询行业自律联盟共同发起，上海中森建筑与工程设计顾问有限公司承办的

“细则编制组专家系列解读”公益讲座在

4

月

25

日顺利完成三期讲授，共有四千多名同仁参与此次学习。本次讲座邀请到上海市装配式建筑专家、上海中森建筑与工程设计顾问有限公司装配式工程研究院总经理、国家一级注册结构工程师、高级工程师李新华为大家带来“《上海市装配式建筑单体预制率和装配率计算细则》

765

号文设计应用介绍”报告。

本次讲座先回顾了765号文出台背景，随着装配式项目大幅增长，产业迅速发展，需要对现有政策文件进行完善，明确引导方向，加大鼓励多元化集成围护结构和高效免模免撑水平结构构件作用，达到全面推动建筑业转型和良性发展的目的。

765号文发布背景

765

号文相对于之前使用的

601

号文，进行了如下方面的改进：

统一计算口径，简化计算过程。新计算政策的使用范围拓展到其他材料和工业化部品部件，适用于混凝土结构，钢结构，竹木结构，混合结构等结构类型。计算构件包括：外围护（承重和非承重），内承重墙，梁，柱/斜撑，楼板，楼梯，阳台，空调板等。

765号文统计计算公式

方法一，二都使用通用修正系数，吸纳具有建筑工业化特点的技术，根据工业化程度高低制定修正系数。

计算方法使用通用修正系数

报告也

详细介绍了

“

预制率方法一（体积占比法）、方法二（权重系数法）

”

和

“

装配率

”

的三个计算公式，分条目讲解了公式注解的含义，通过

常见应用情况：结构设缝，彩钢板如何计算，通高窗、独立窗下墙如何界定，现浇段如何计算等应用情况解读各种易混淆概念和计算取值。

计算细则在常见应用情况的解读

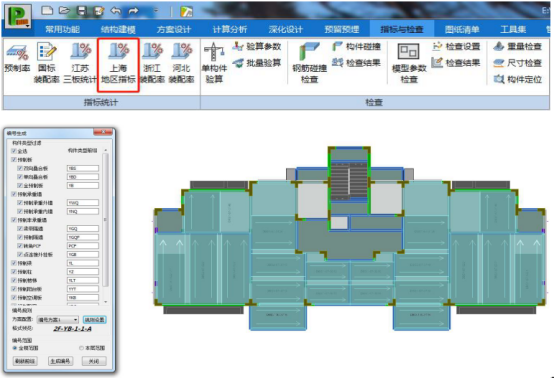

最后讲座介绍了本公司与北京构力科技有限公司合作开发的PKPM-PC软件，可实现上海市预制率和装配率自动高效计算。用户定义完预制构件的技术工艺类型后，程序通过选择不同的修正系数加分项，自动计算相应修正系数，得出最终预制率结果。根据预制率统计结果，以及用户自行填写的内装比例，得出最终装配率结果。

PKPM-PC软件实现自动计算预制率和装配率

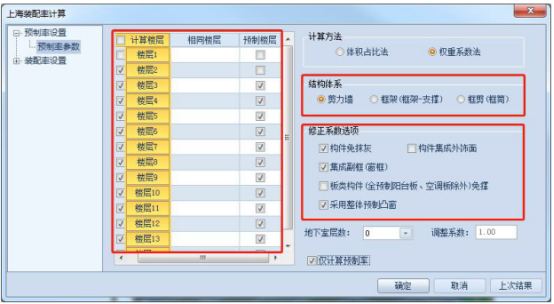

当按方法二计算时，勾选项目所采用的结构体系，修正系数，软件便可自动计算。

PKPM-PC软件按

765

文实现不同结构体系，构件的计算

当统计装配率时，含有：非砌筑内隔墙，室内墙面干法饰面，集成厨卫，装配式楼地面等与765号文相对应的分项。

PKPM-PC软件内嵌对

765

文的理解

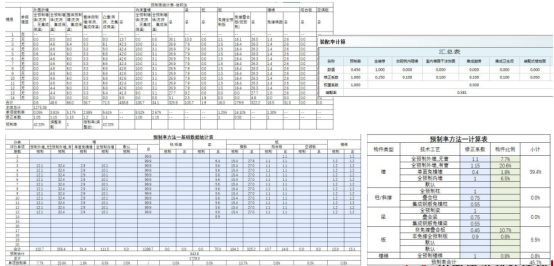

软件自动导出统计表，稍作样式调整，可与手算结果进行对比。

PKPM-PC软件自动统计计算结果

通过对765号文的解读及

PKPM-PC

软件项目应用可见，新版计算细则的两种方法加快促进装配式建筑往集成化，智能化方法发展，软件能提供最精确的政策理解，提供最完善的计算书和配套文本。
