多边形画廊丨加拿大温哥华丨Patkau Architects

©James Dow / Patkau Architects

锯齿形的轮廓堪称本项目标志性的特征，建筑的外表皮由两层构成，外侧是铝膨胀金属网面板，内侧是镜面不锈钢层。两种材料之间的相互作用为这个单体建筑赋予了细腻而丰富的表面肌理，使建筑的外观效果随着四季的阳光与夜晚的灯光气氛而变化。

感谢 Patkau Architects

项目坐落于加拿大北温哥华，前身是 Presentation House 画廊，该画廊已有 40 多年的历史，主要用于独立摄影与媒体方面的展览。建筑位于改造更新后的城市滨水地带，独特的建筑形态与其说是对场地的回应，不如说是在场地上的大胆创造。在这里，重新打造的基础设施，让当地社区的文化氛围不再停留在过去的工业时代。

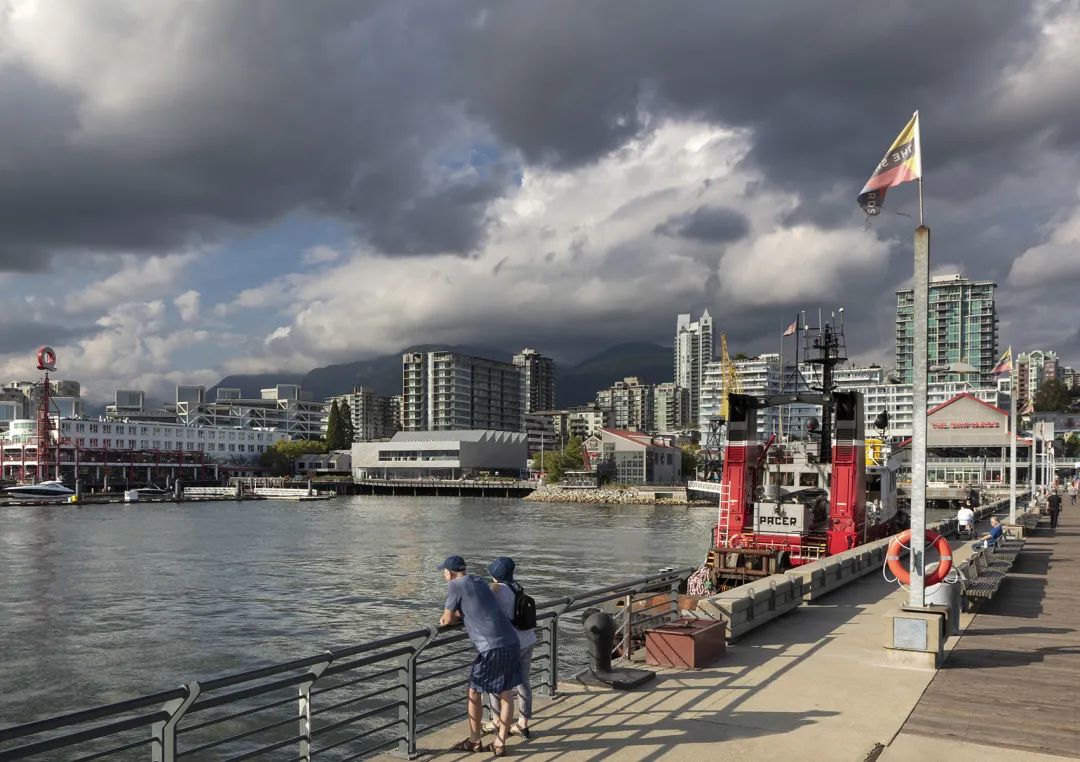

▲项目概览

©James Dow / Patkau Architects

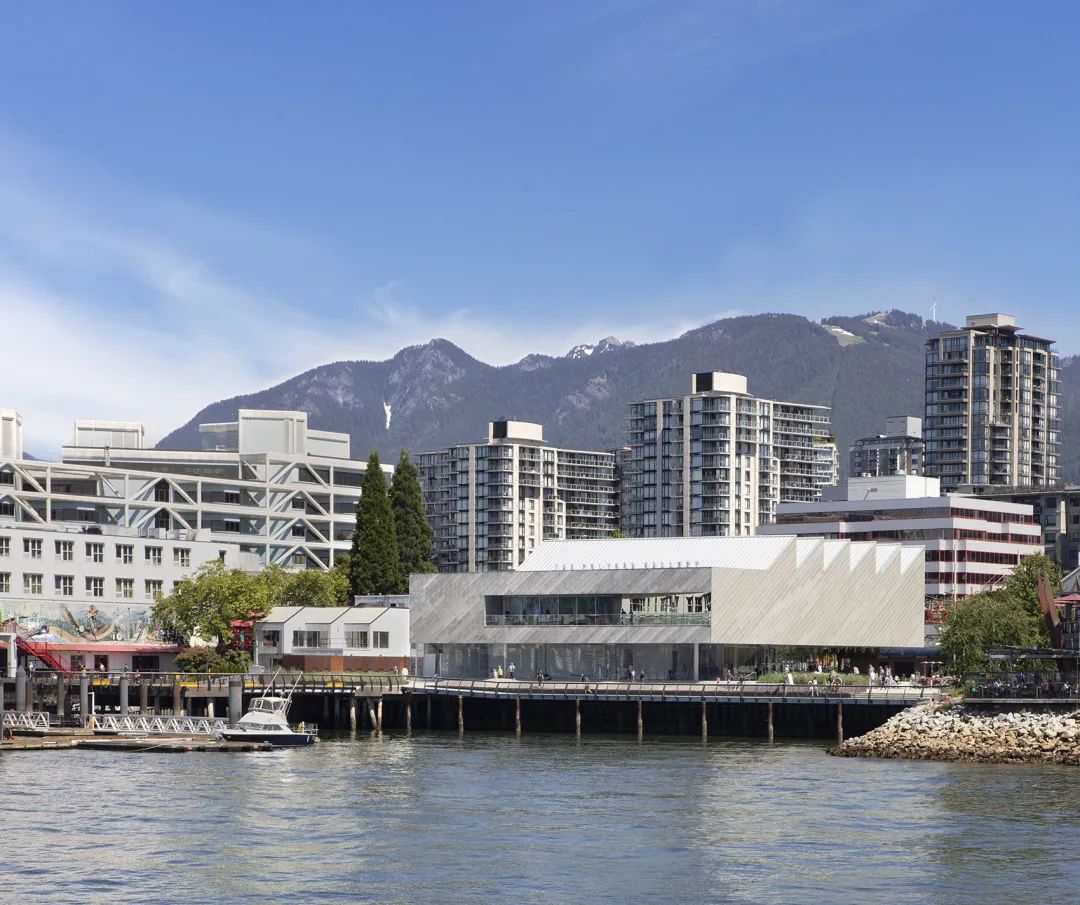

▲由港口码头看画廊

©James Dow / Patkau Architects

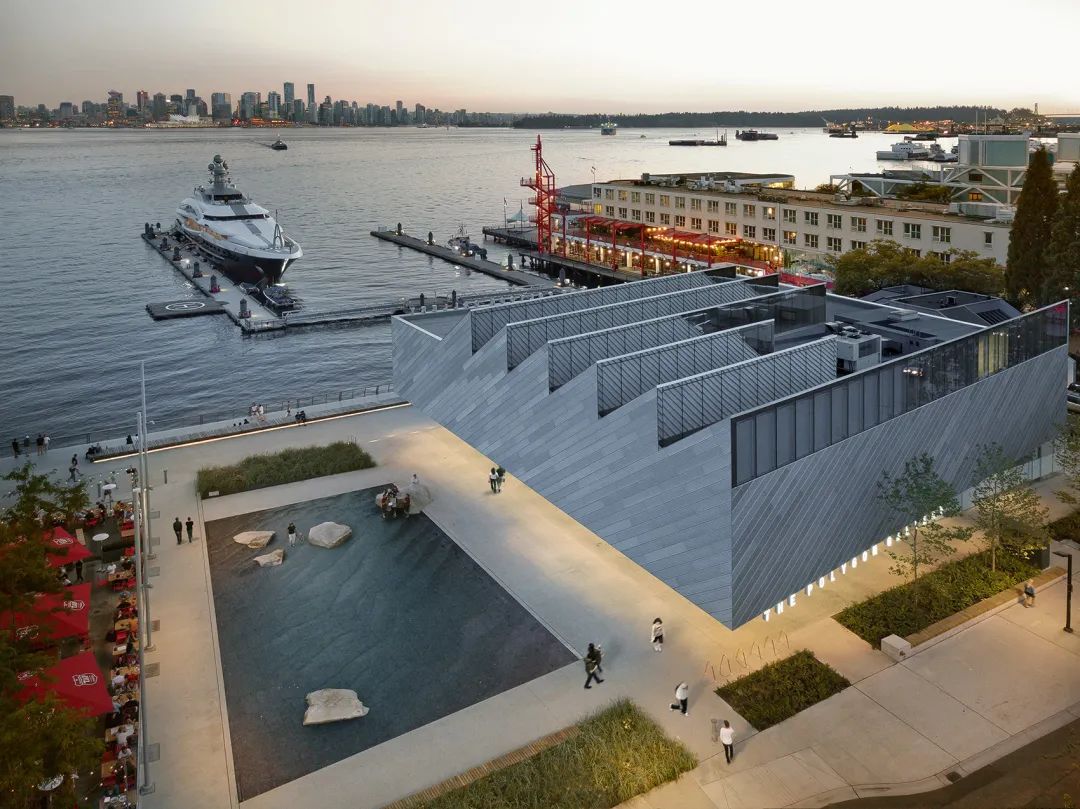

▲项目全景鸟瞰

©Robert Stefanowicz

建筑的主体部分从场地上拔地而起，创造出面向公共广场的开放入口，在这里，游客们能够将巴拉德湾(BurrardInlet)对面的温哥华天际线景色尽收眼底。锯齿形的轮廓堪称本项目标志性的特征，建筑的外表皮由两层构成，外侧是铝膨胀金属网面板，内侧是镜面不锈钢层。两种材料之间的相互作用为这个单体建筑赋予了细腻而丰富的表面肌理，使建筑的外观效果随着四季的阳光与夜晚的灯光气氛而变化。

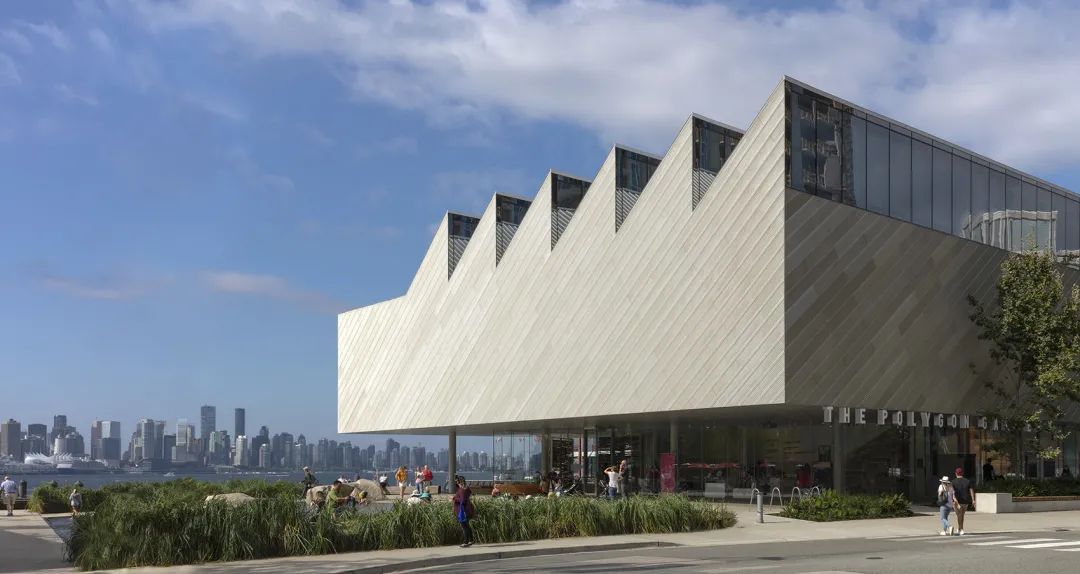

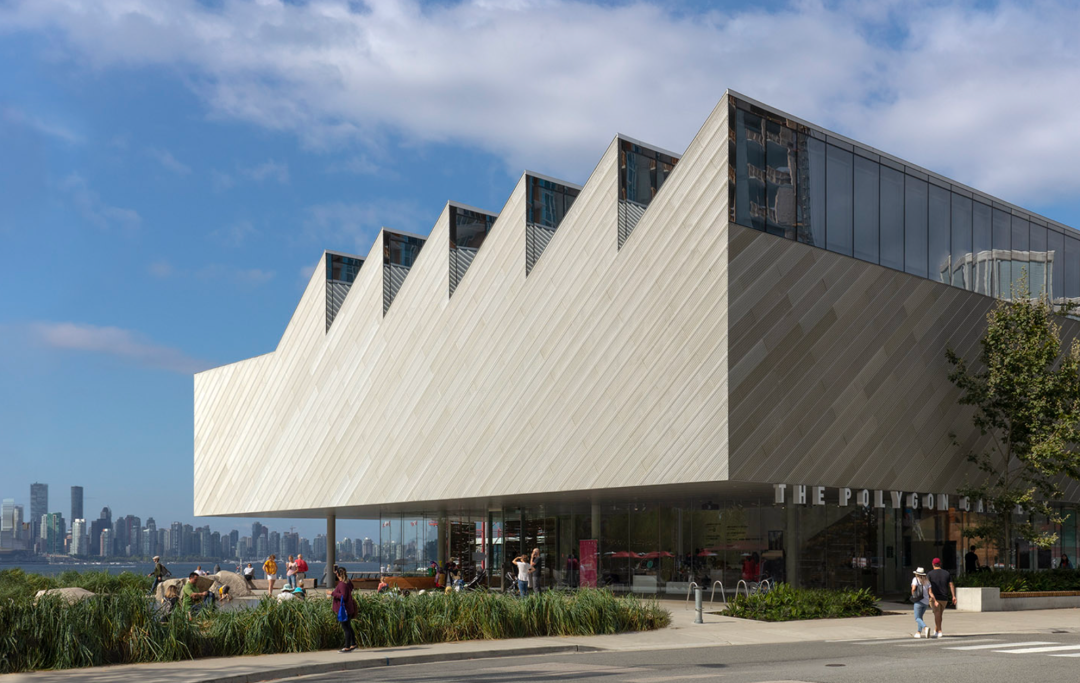

▲锯齿形的轮廓堪称本项目标志性的特征

©James Dow / Patkau Architects

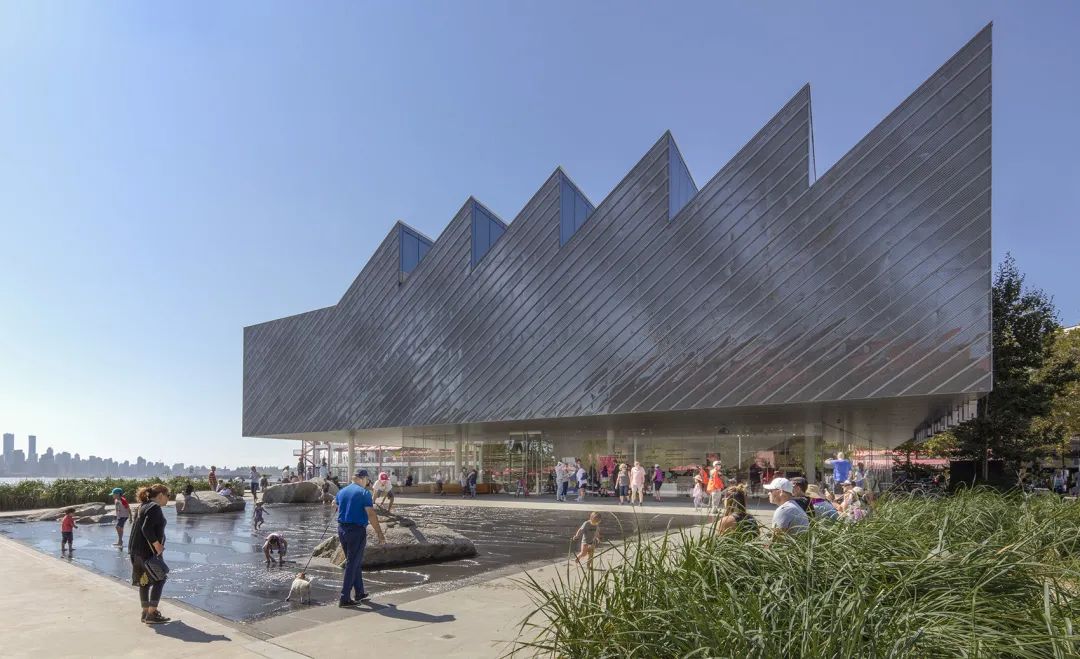

▲由广场水池看建筑

©James Dow / Patkau Architects

▲反射着周围环境光的金属外表皮

©James Dow / Patkau Architects

底层空间中，除了全玻璃的入口与大堂外，还设有一系列小型零售空间，以促进滨海地区的多样化发展。这些具有街道尺度的小空间为建筑赋予更多的公共空间属性，使其成为日益发展的城市海滨地区的社交聚集地。场地前的广场也被画廊激活，为北温哥华提供了一个新的文化节点，增强了大都市周边的小城镇市民的地域认同感。

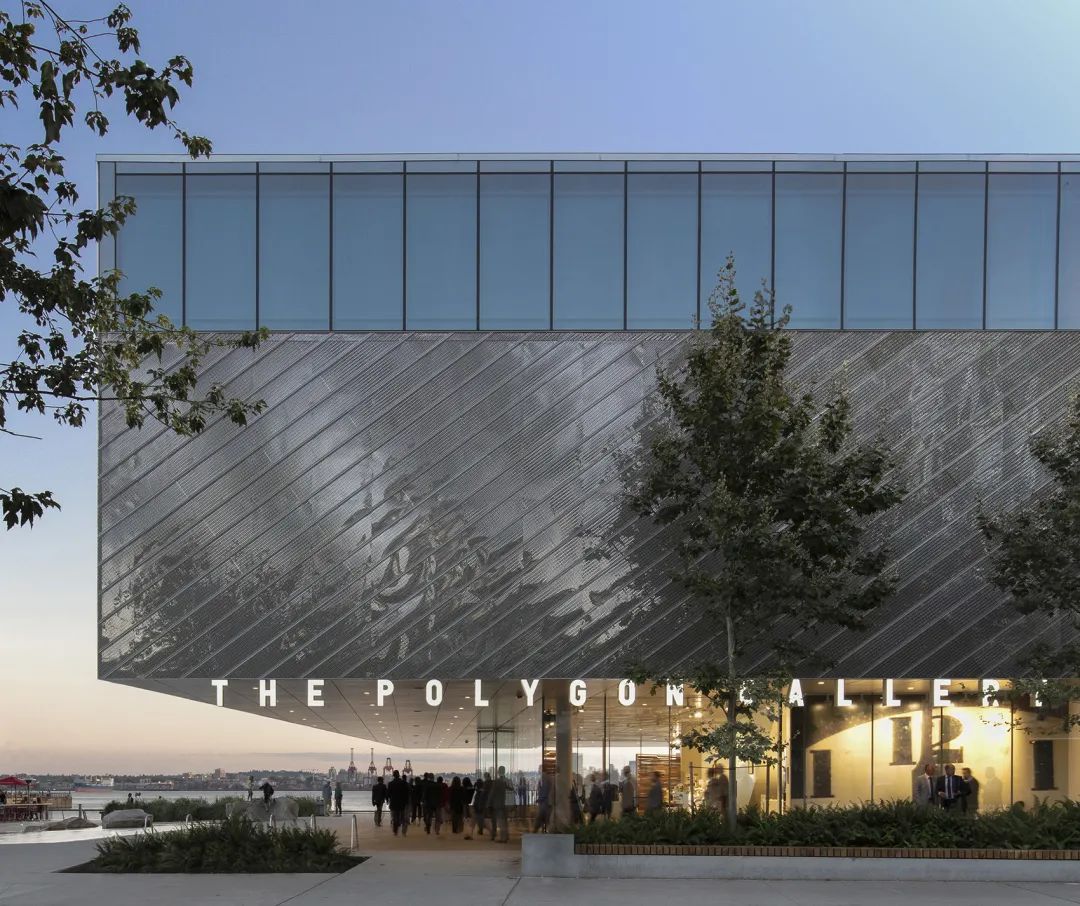

▲铝膨胀金属网与镜面不锈钢赋予了建筑细腻的材质肌理

©James Dow / Patkau Architects

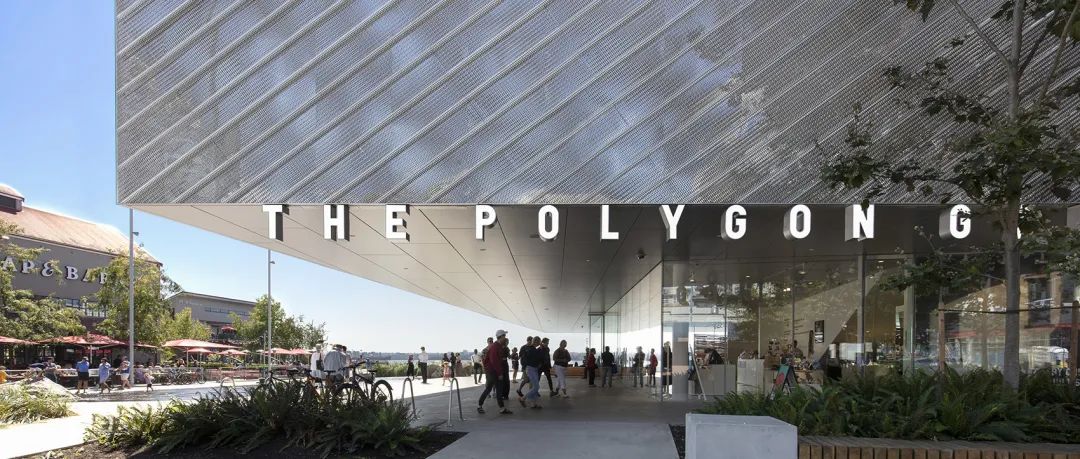

▲底层架空的空间成为社交聚集地

©James Dow / Patkau Architects

画廊总监 Reid Shier 为设计提出了几点要求，包括：一、画廊空间内没有任何阻碍视线的障碍物，并且可以通过地板与墙体的布局灵活分区；二、天花板上的任何位置都可以悬挂任何类型的艺术作品；三、画廊内的任何地方都可以使用电源与媒体设备；四、照明系统可以在自然采光与可控的人工照明之间灵活转换。综合以上几点，主画廊被打造成一个具有完备功能的创造空间，相对于展览空间，它更像是一间工作室。

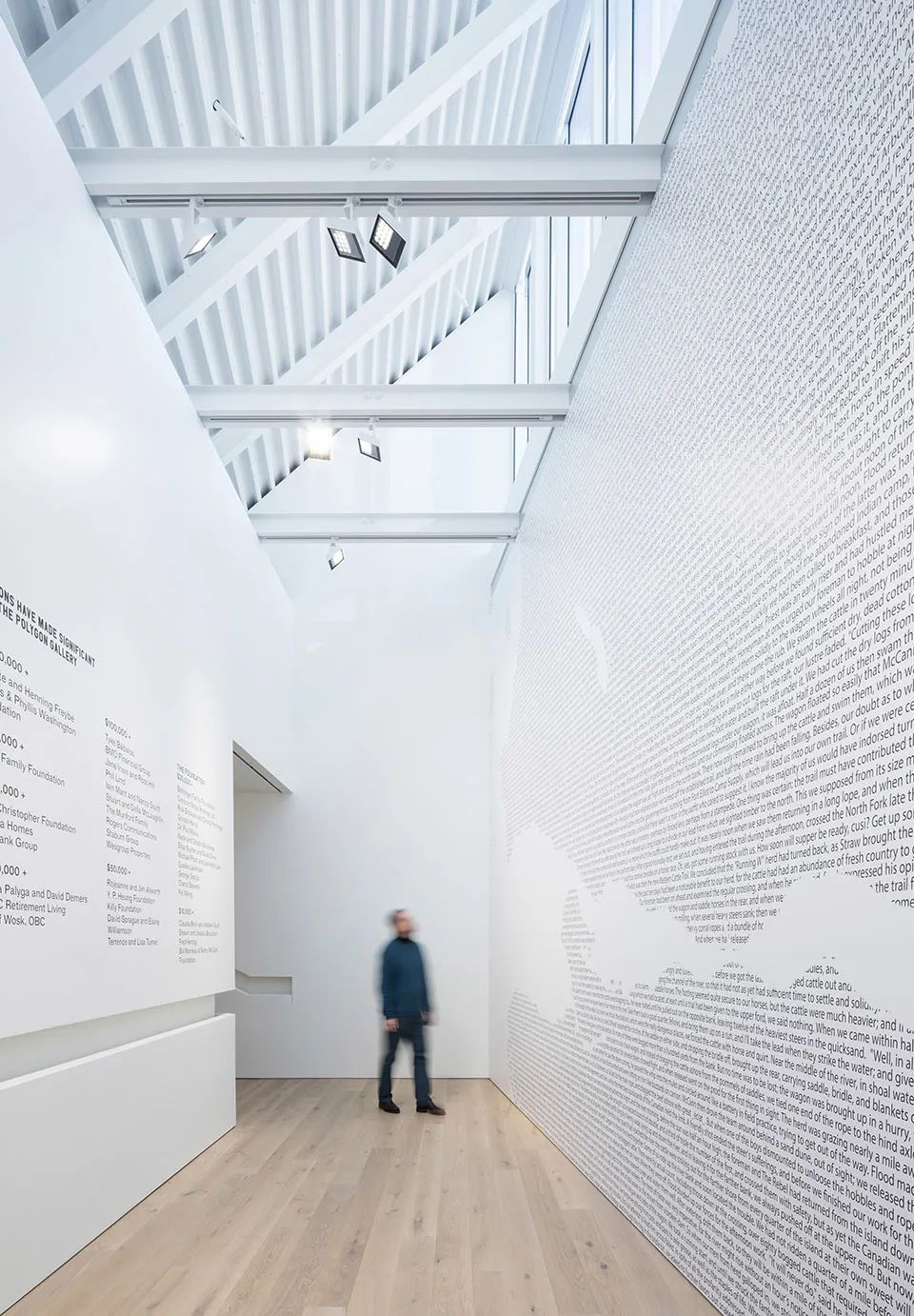

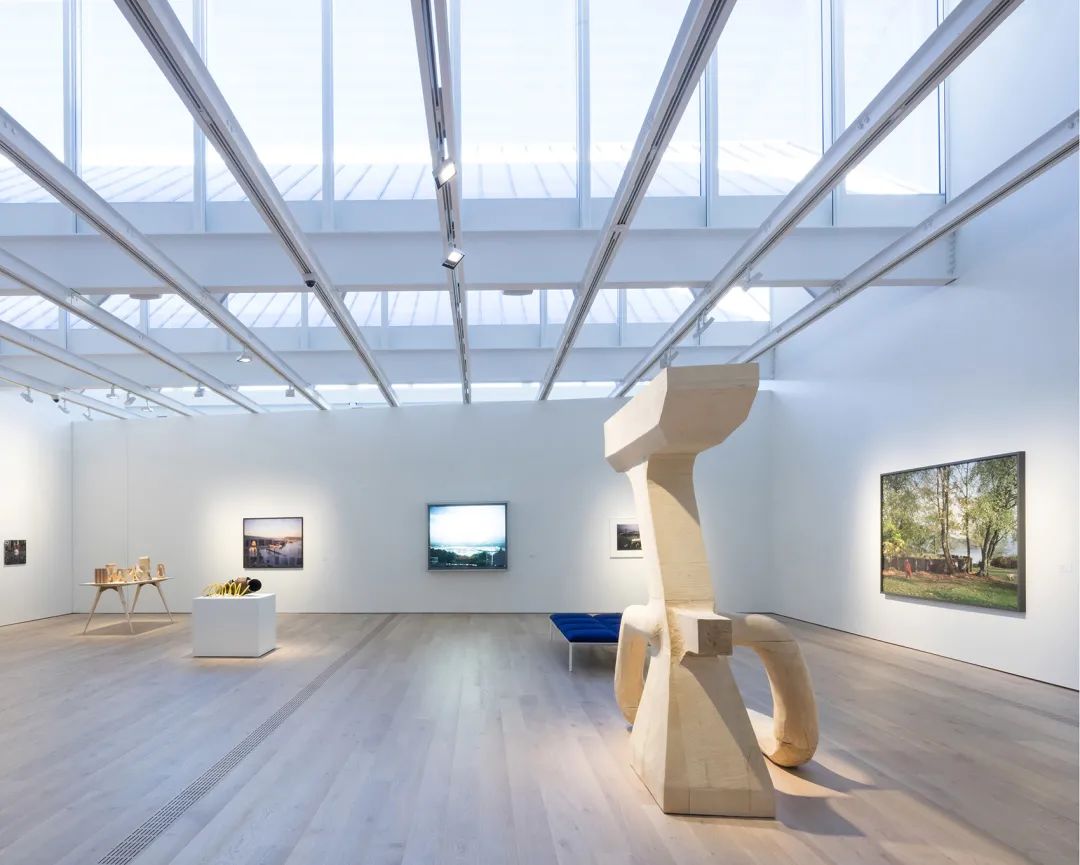

▲主画廊室内空间概览

©Ema Peter

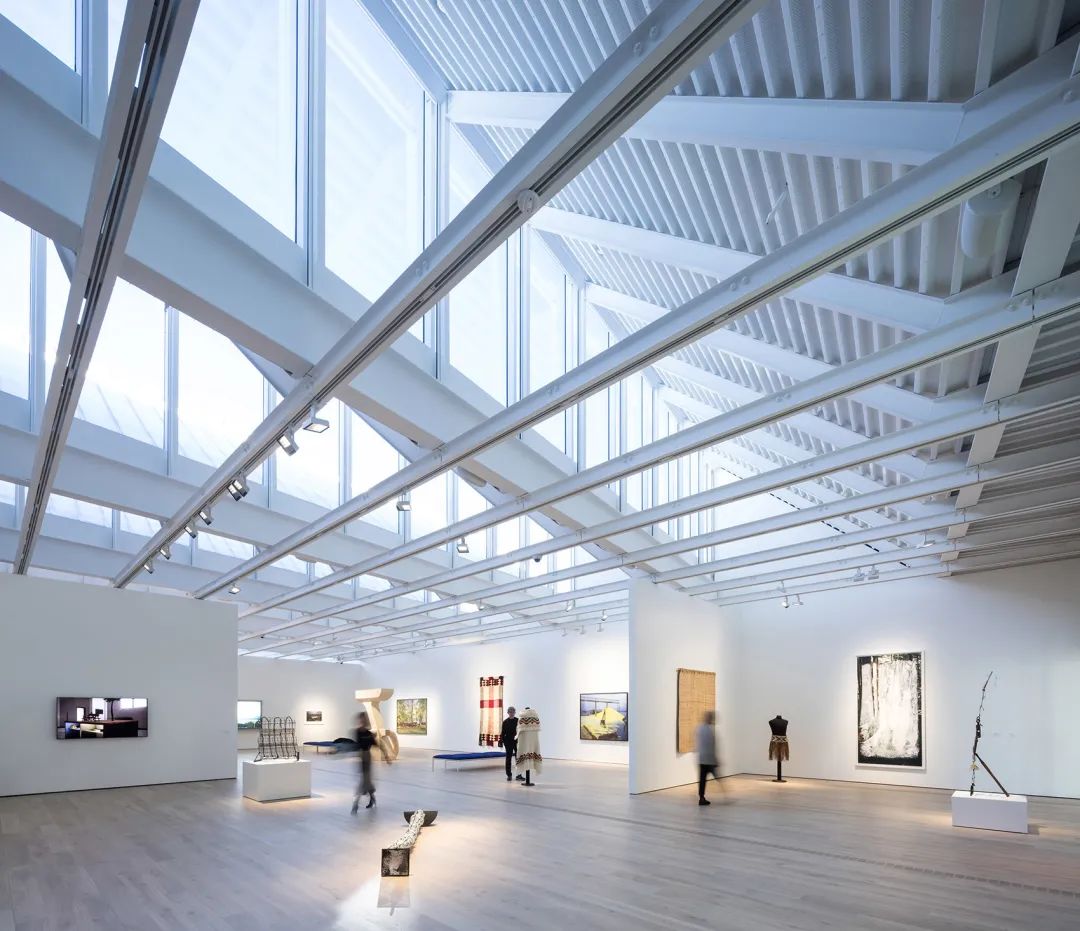

▲钢檩条系统为照明、数据、媒体、艺术品悬挂和临时分区提供了轨道。

©Ema Peter

▲巨大的高窗提供了极佳的自然采光条件。

©Ema Peter

底部通透、上部封闭的结构形式，在视觉上将整个画廊建筑向上抬起，同时创造出清晰的室内空间。阳光透过北向的巨型天窗进入室内，形成柔和的漫射效果，足以满足日间的环境照明。天花板上的钢檩条系统为照明、数据、媒体、艺术品悬挂和临时分区提供了轨道。坚固且易于修补的橡木地板中集成了一套连续的中央通道系统，用于通风、电气以及数据跟踪，这套系统使画廊的工作人员可以随时对设备进行检修，同时使展览空间的临时分区更为灵活。上部楼层中设有一间大型多功能活动画廊，用于教育、拓展以及其他私用功能。活动画廊的南侧采用了可开启的玻璃幕墙，在这里，人们可以俯瞰伯拉德湾与温哥华的全景。

▲底层大堂

©Ema Peter

二层多功能活动画廊

©Ema Peter

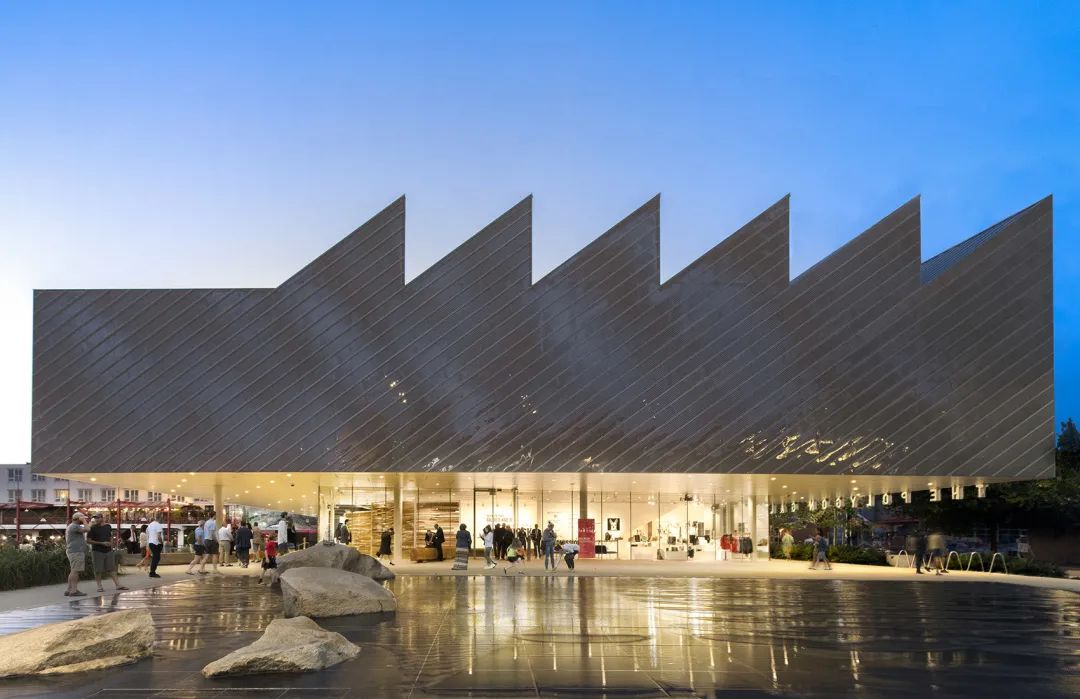

▲夜景

©James Dow / Patkau Architects

项目图纸

▲底层平面图

©Patkau Architects

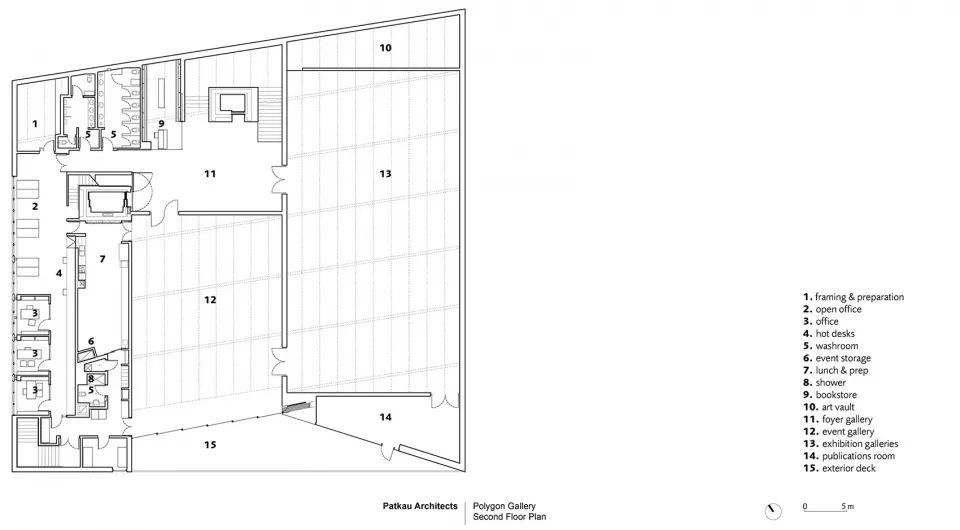

▲二层平面图

©Patkau Architects

▲剖面图

©Patkau Architects

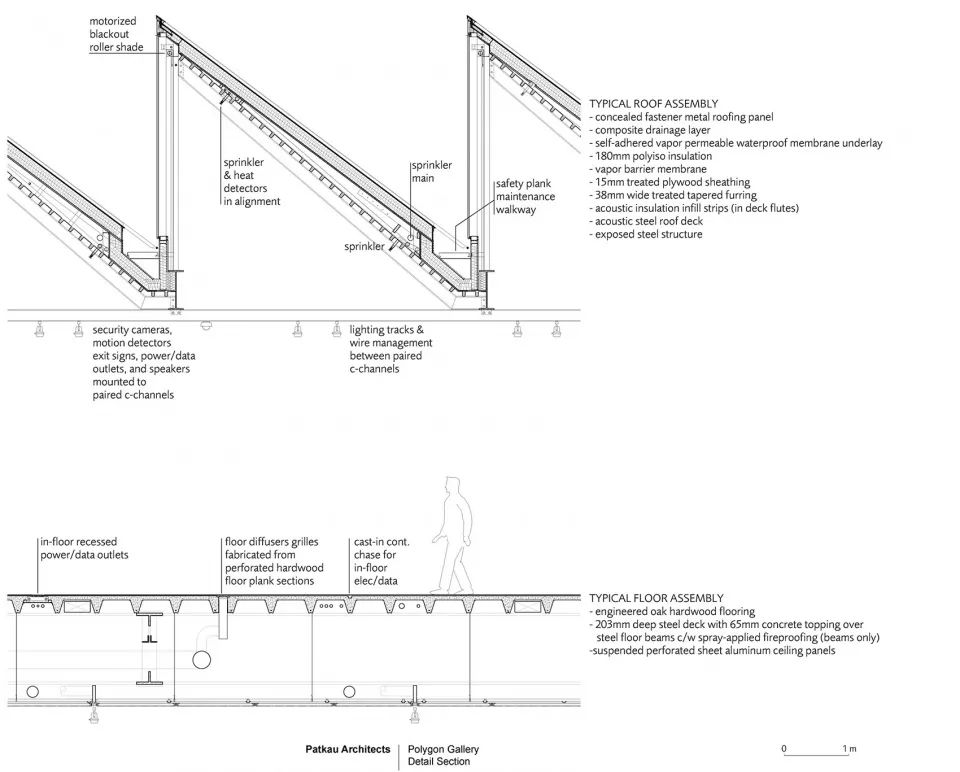

▲构造细部

©Patkau Architects

Project Name: Polygon Gallery

Office Name: Patkau Architects

Office Website: https://patkau.ca/

Social Media Accounts:Instagram: patkauarchitects

Firm Location: Vancouver, BC Canada

Completion Year: 2017

Gross Built Area (m2/ ft2): 2,100 sm / 22,600 sf

Project location: North Vancouver, BC, Canada

Program: Art Gallery

Project Team: John Patkau, Patricia Patkau, Peter Suter, Mike Green, Jackie Ho, Marc Holland, Haley Zhou

Structural: Fast + Epp

Mechanical / Electrical: Integral Group

Acoustic: Dan Lyzun and Associates

Code: LMDG

Cost: Turnbull Construction Services

Contractor: The Haebler Group

Photo Credits: Robert Stefanowicz / Ema Peter / Patkau Architects
